BUphonoAMP MC/MM opinie i testy (aktualna lista w 1 poście, recenzje na dole)

#1

Post autor: wydra »

Część :) Jest to temat o opiniach i testach preampu BUphono

Krótki opis sprzętu:
Preamp gramofonowy MChi/MClo/MM , konstrukcja dual mono, aktywna RIAA, dyskretny stopień wejściowy na JFET z aktywnym źródłem prądowym, wykorzystane ultra szybkie i precyzyjne opampy z aktywnie wymuszoną klasą A, dodany bufor wyjściowy PUSH-PULL w klasie A. Zasilanie prestabilizowane dwustopniowe, odseparowane z porządną filtracją. Użyłem dobrych komponentów takich jak kondensatory WIMA, Nichicon, Rubicon, Panasonic, Tantale, rezystory metalizowane minimelf, Wejściowe tranzystory JFET są parowane z przeznaczeniem do Audio, Płytka PCB została zaprojektowana modułowo w celu zminimalizowania zakłóceń między stopniami. Transformator Toroidalny z przeznaczeniem audio podwójnie ekranowany. Obudowa aluminiowa ze szczotkowanym front panelem minimalizuje zakłócenia z zewnątrz.

Możliwe nastawy:
Wzmocnienie 40dB 60dB opc: 100 150 300 30k 35k 40k 47k 49k 57k 70k 100k cap 0p 100p 150p 220p 250p 320p 370p 470p.

Parametry:
Slew rate opamps : 4500 V/us
Max current out : 250mA ch.
Power supply : +/-15V
Idling current : 15mA ch.
MM
In imp.: 30k 35k 40k 47k 49k 57k 70k 100k
In cap : 0p 100p 150p 220p 250p 320p 370p 470p
Gain : 41.624dB 1khz
Noise -96.7 dB
THD+N : 0.0364 %
THD : 0.0041 %
IMD: 0.001% -124.8dB
Crosstalk : -110dB 1khz
S/N : 69.8dB
MC
In imp.: 100R 150R 300R
In cap: N/A
Gain 60.29dB 1khz
Noise : -87.04dB
THD+N : 0.0369%
THD : 0.0031%
IMD : 0.001% -117.5 dB
Crosstalk : -110dB 1khz
S/N 69.5dB

Pomiary:
viewtopic.php?p=303331#p303331

Bardzo proszę o wysyłanie BUphono z ustawieniami MM 47k 220pF

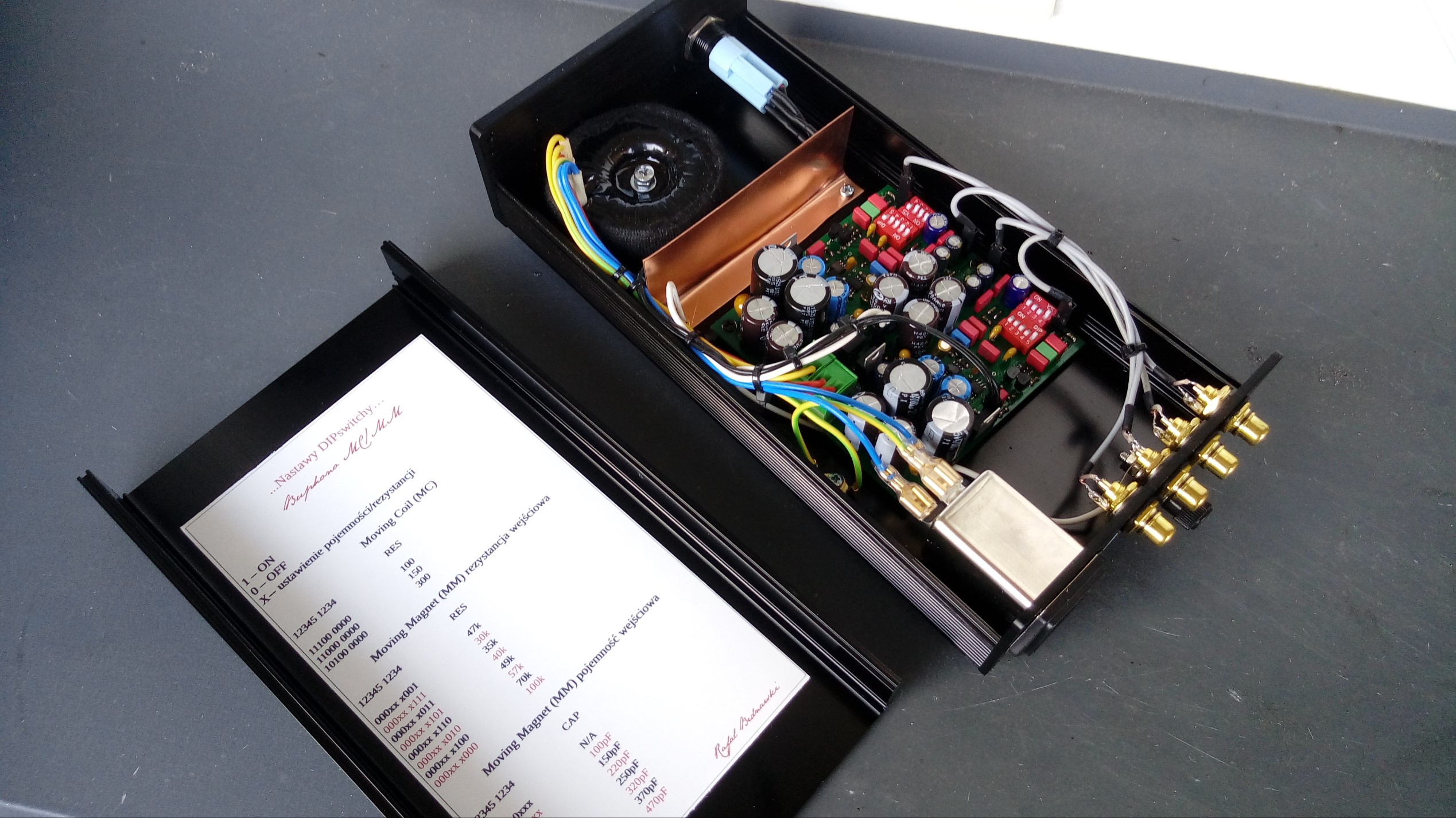

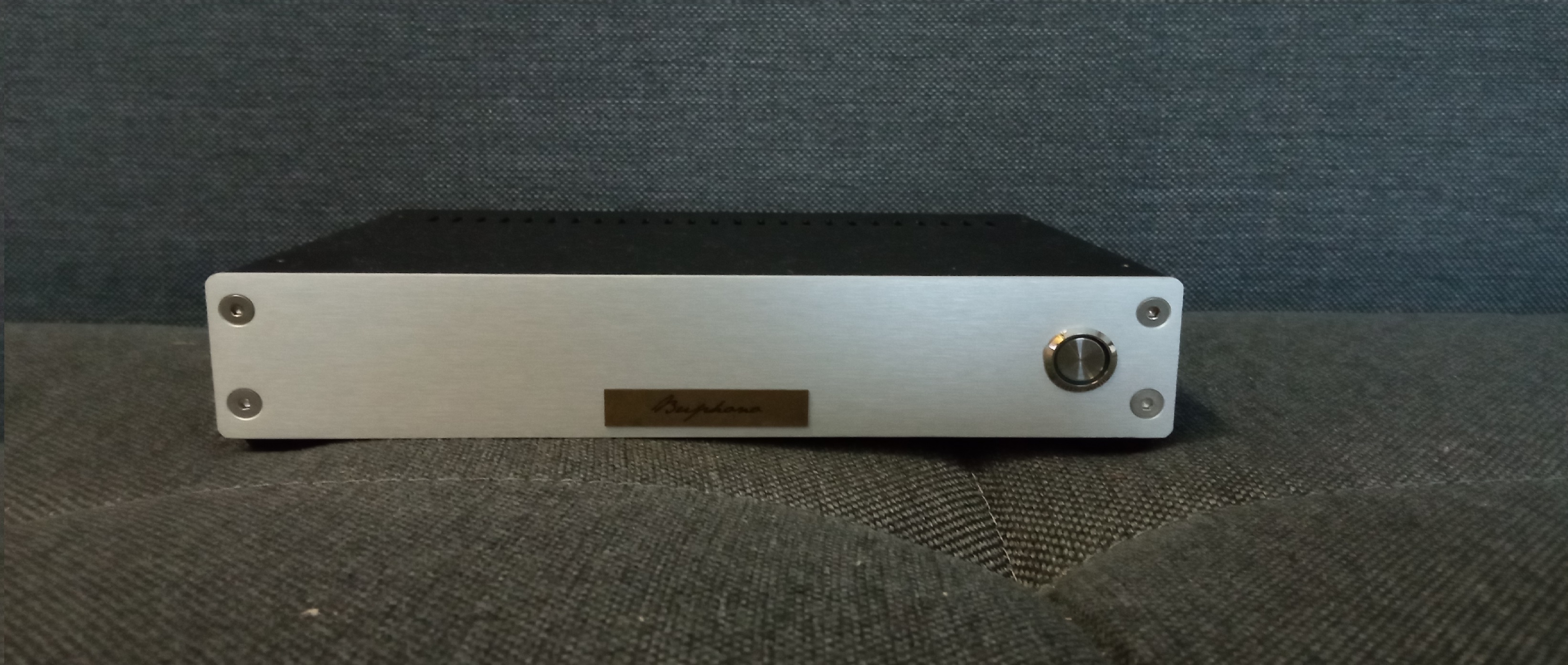

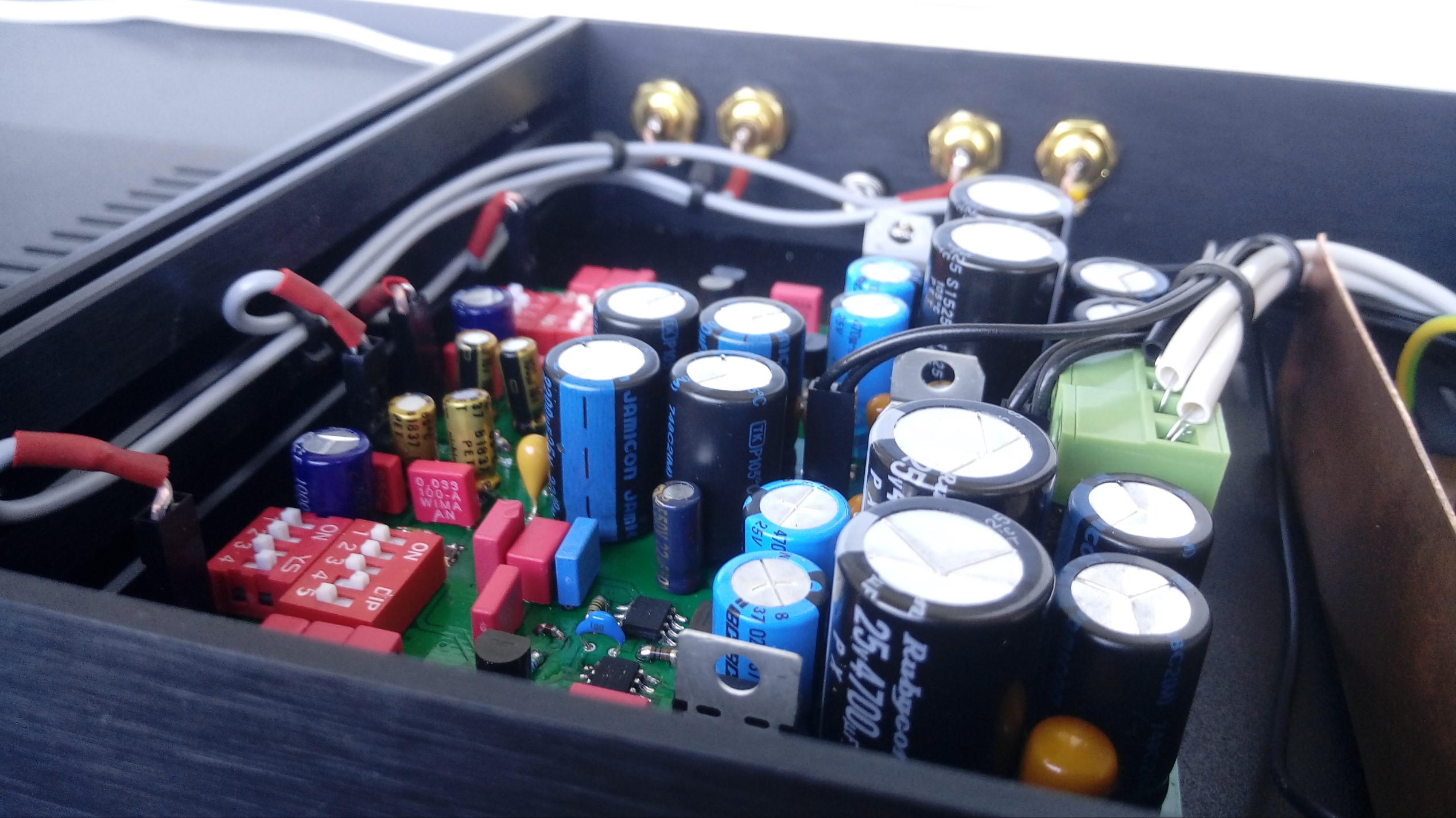

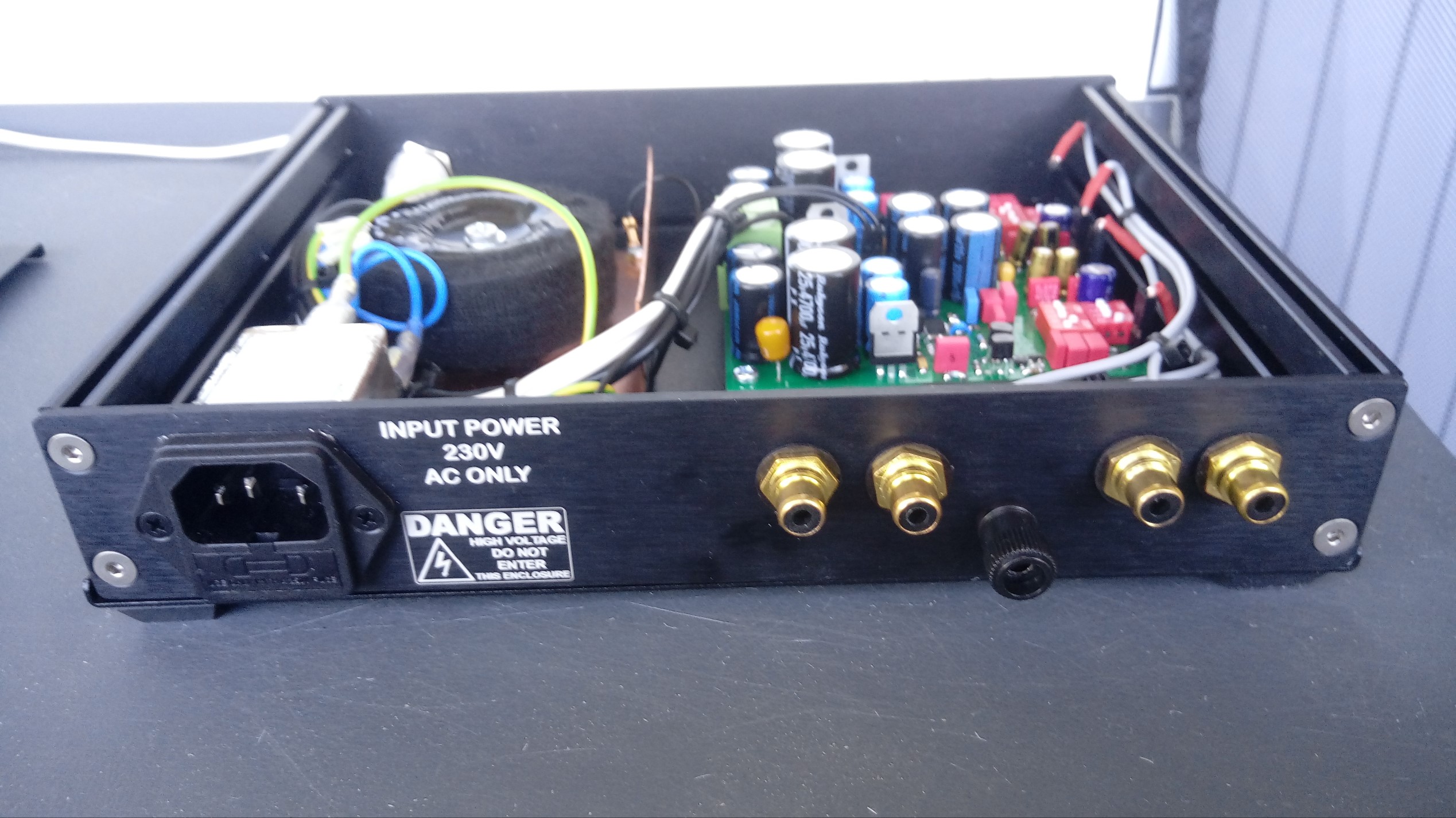

BUphono MC/MM obudowa modushop.pl
buphono (2.jpg
buphono (4.jpg
buphono (5.jpg
buphono (6.jpg
buphono (7.jpg
buphono (10.jpg
buphono (15.jpg
buphono (18.jpg
Buphono 1.jpg

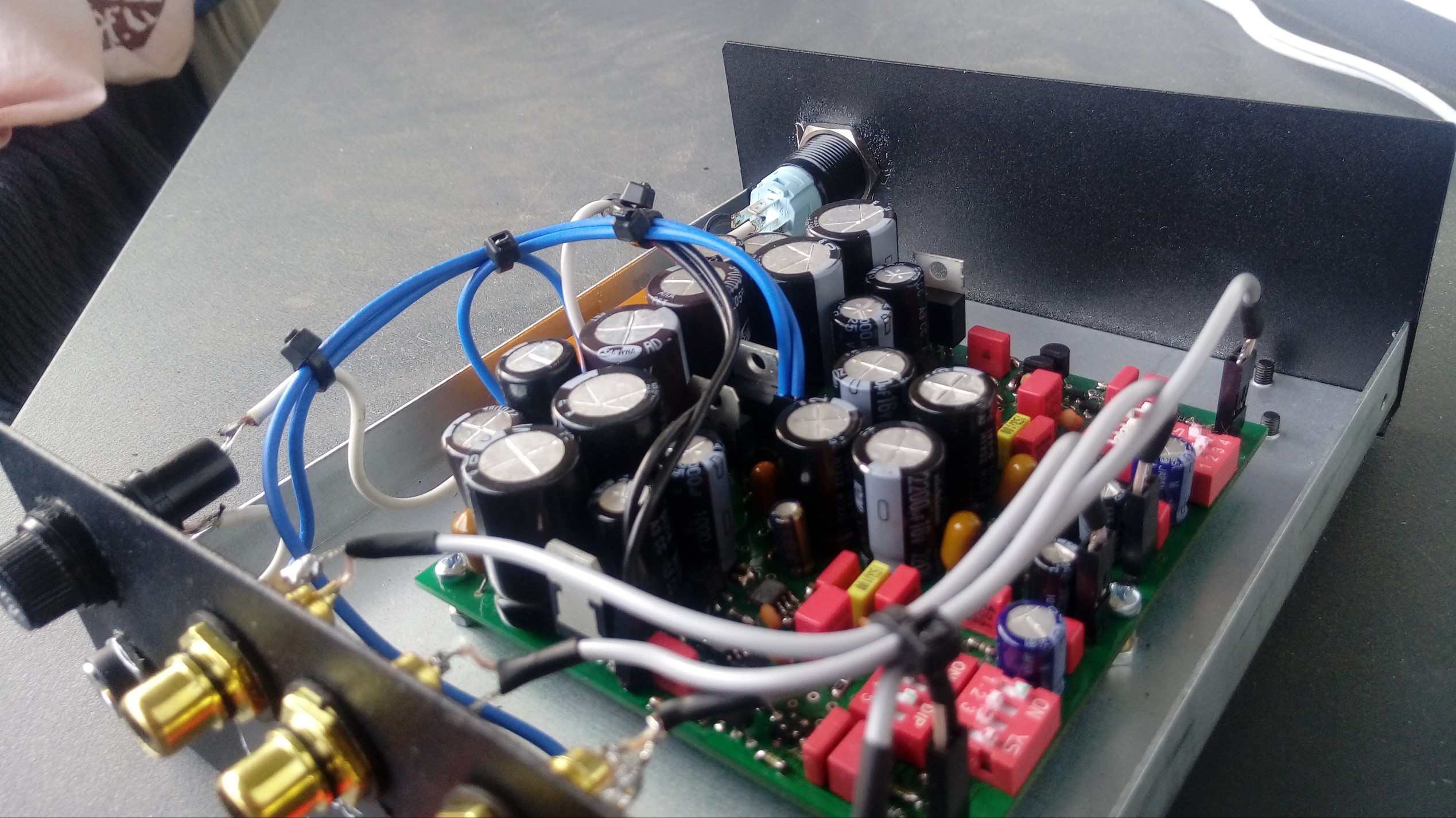

BUphono MC/MM obudowa Aliexpress NIEDOSTĘPNY
Buphono ALI 6.jpg
Buphono ALI 8.jpg
Buphono ALI 7.jpg
Buphono ALI 5.jpg
Buphono ALI 4.jpg
Buphono ALI 3.jpg
Buphono ALI 2.jpg
Buphono ALI 1.jpg

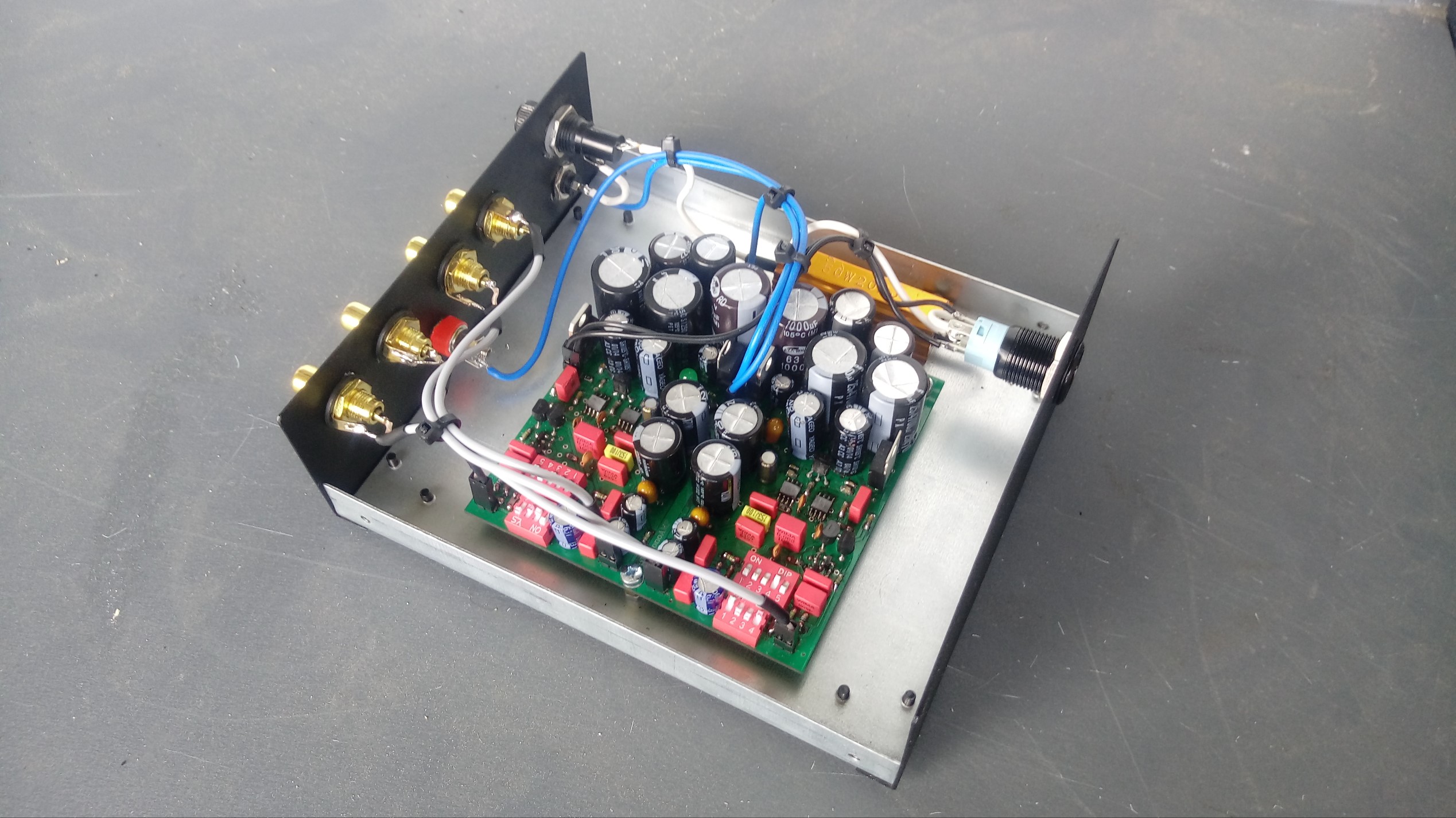

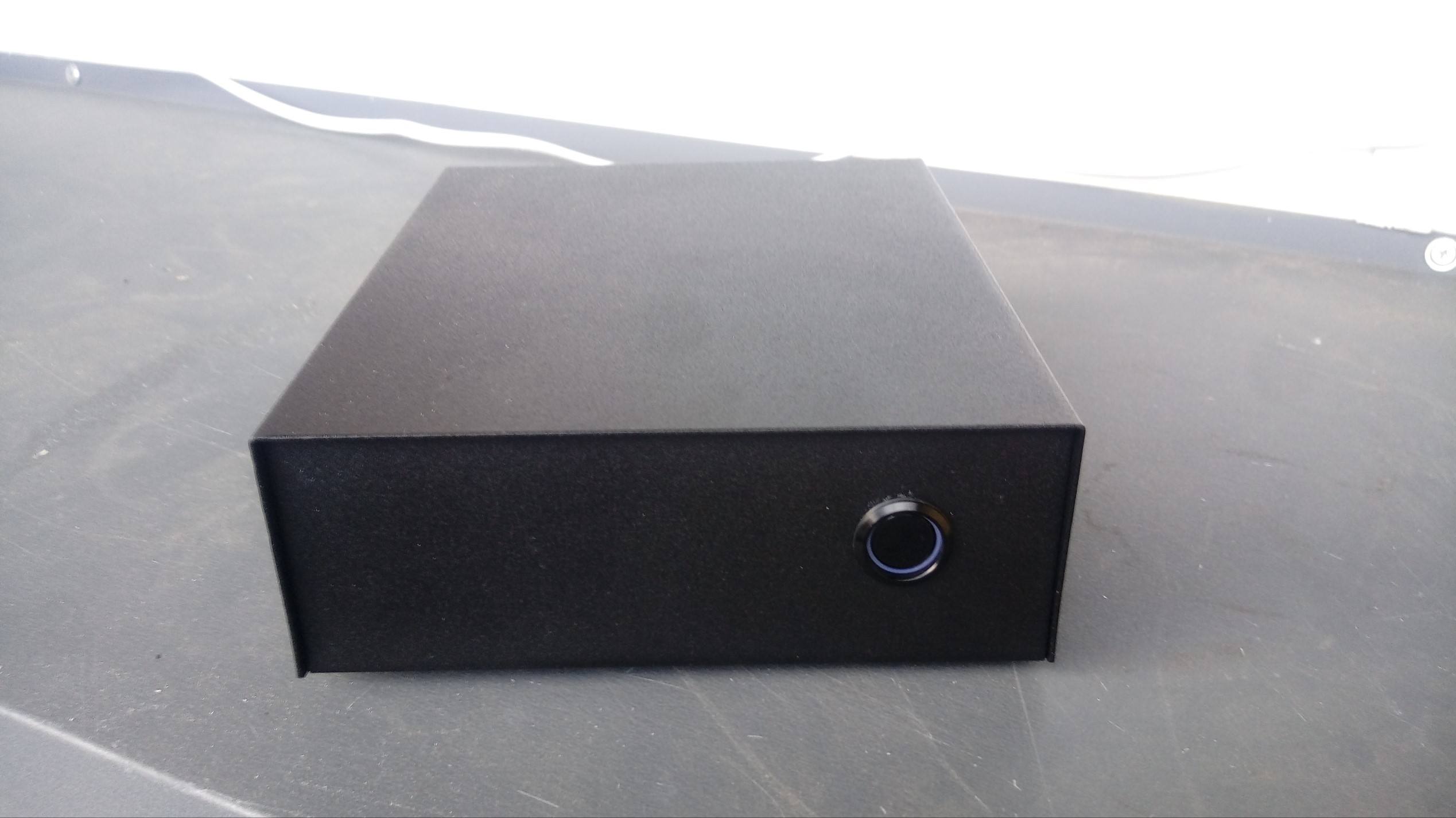

Buphono NANO MC/MM
buphono nano4.jpg
buphono nano3.jpg
buphono nano2.jpg
buphono nano 11.jpg
buphono nano 9.jpg
buphono nano 7.jpg
buphono nano 6.jpg
Opis dipswitchy znajduje się pod pokrywą należy zwrócić uwagę że kanały są symetryczne wiec dip switche też są, W takim przypadku w jednym kanale włączają się one do góry a w drugim do dołu. Na każdym przełączniku jest napis "ON" sugeruje on w której pozycji DIPswitch jest włączony.

Aktualna lista:

-Wydra KONIEC TESTÓW



Można się dopisywać na testy i cierpliwie czekać ponieważ krąży tylko jedno demo.

Dotychczasowe opinie kolegów w tym temacie:

-testujący#numer postu
- Wojtek #48
- Zeroqll #75 #82 #110
- nadzorca2 #150 #152 #159
- Ozii #193
- cobra #199
- Grzesiek #201
- Myszor #218
- Tuczi77 #235
- tomaszek #255
- Michal35 #258
- amiku #267 #275
- Pendergrast #324
- gravediggie #336
- aarset #378
- P4R4D0X #386
- MiFu #433 #552
- SimonTemplar (UK) #446
- Taihenwarui (UK) #444
- zbyszek1982 (Kraków) #452
- bassride #468
- koscidogitary #494 #495
- bumbum #534 #548 #550
- Martinez83 #557
- exe000 #641
- szuiram #655
- domibobi #659
- sadziu1 #663
- markfloyd #684
- tomaswscwinyl #696
- gjwp00 #697
- trafalgar #714
- Vitek6 #717
****************************NOWY OPAMP***************
- Piterski #745 #752 #772
- herodot #834
- istvanek #845
- nadzorca2 #856
- koscidogitary #891
- jogurteq #923
- mrz #960
- Bacek #966
- Piknik #971
- pablos #973
- Faust_the_dog #983
- demigrus #1003
- 92666jarek #1033 #1048
- bms01pl #1038
- syko #1050
- krisdebowski #1058
- garymoore #1065
- 32lysy #1072
- pro #1108
- macias1311 #1113
- Tarkus #1115

Pokrewny temat o preampie dużo w nim przemyśleń i ogólny rozwój projektu viewtopic.php?t=11244&start=465
Ostatnio zmieniony 05 lis 2021, 12:14 przez wydra, łącznie zmieniany 206 razy.
Analog:
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655

Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
Awatar użytkownika
Wojtek
Administrator
Posty: 41379
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa
Kontakt:

Re: BUphonoAMP MC/MM opinie i testy

#2

Post autor: Wojtek »

Dobrze by było jakbyś dodał jakiś opis techniczny konstrukcji BUphonoAMP (wykorzystane komponenty, parametry, nastawy, itp.) oraz opisał dipswitche :)
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
Awatar użytkownika
wydra
Posty: 1445
Rejestracja: 01 sty 2015, 19:32
Gramofon: Lenco L236
Lokalizacja: Warszawa

Re: BUphonoAMP MC/MM opinie i testy

#3

Post autor: wydra »

Sugerujesz może coś jeszcze?
Analog:
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655

Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
Awatar użytkownika
Wojtek
Administrator
Posty: 41379
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa
Kontakt:

Re: BUphonoAMP MC/MM opinie i testy

#4

Post autor: Wojtek »

Na ten moment nie. Dzięki :)
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
Awatar użytkownika
dot87
Posty: 1458
Rejestracja: 04 wrz 2017, 17:37
Gramofon: Akai AP D33/Technics
Lokalizacja: Warszawa

Re: BUphonoAMP MC/MM opinie i testy

#5

Post autor: dot87 »

W kwestii testów jeżeli to możliwe to proszę o przerzucenie mnie na koniec końców kolejki. Nawał pracy i wyjazdów nie pozwoli mi w najbliższym czasie na żadne poważniejsze odsłuchy (i prawdopodobnie odsłuchy w ogóle) także póki co nie chce blokować i kolejki.
Pozdrawiam,
Piotr
Luxman L230/Rotel RA820Bx3/Wega P120SH/Pickering V15/Stanton 680/Shure m75/Dual CD 1065/HK 27
Philips LFD 3428/Somic V2/AKG 240 Studio/Beyerdynamic DT 770/990 Pro
Awatar użytkownika
wydra
Posty: 1445
Rejestracja: 01 sty 2015, 19:32
Gramofon: Lenco L236
Lokalizacja: Warszawa

Re: BUphonoAMP MC/MM opinie i testy

#6

Post autor: wydra »

- Wojtek
- Zeroqll
- nadzorca2
- Ozii
- Myszor
- Tuczi77
- tomaszek
- Merrick
- Pendergrast
- dot87
Zaktualizowana lista do testów preampa, testy są darmowe, a samego dema nie można kupić, można zamówić nowe urządzenie. Zachęcam do testów i napisania opinii :)
Analog:
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655

Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
rako
Posty: 188
Rejestracja: 07 wrz 2018, 22:49
Gramofon: PS-X50 AT33EV
Lokalizacja: Lublin

Re: BUphonoAMP MC/MM opinie i testy

#7

Post autor: rako »

wydra pisze:
12 paź 2018, 10:47
można zamówić nowe urządzenie.
a są już znane jakieś widełki kwotowe?
Awatar użytkownika
wydra
Posty: 1445
Rejestracja: 01 sty 2015, 19:32
Gramofon: Lenco L236
Lokalizacja: Warszawa

Re: BUphonoAMP MC/MM opinie i testy

#8

Post autor: wydra »

Urzadzenie gotowe uruchomione z kablem zasilajacym bedzie kosztowac ok. 1000zl z wysylka.
Analog:
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655

Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
Awatar użytkownika
Myszor
Posty: 10428
Rejestracja: 30 paź 2014, 18:44
Gramofon: Składak
Lokalizacja: Wrocław

Re: BUphonoAMP MC/MM opinie i testy

#9

Post autor: Myszor »

Jeśli zagra to dobra cena
Jacek 1972t
Posty: 398
Rejestracja: 20 kwie 2017, 09:44

Re: BUphonoAMP MC/MM opinie i testy

#10

Post autor: Jacek 1972t »

A coś do samodzielnego montażu? Może znajdą się chętni na takie rozwiązanie.
Awatar użytkownika
SimonTemplar
Posty: 3976
Rejestracja: 24 gru 2015, 14:28
Lokalizacja: UK

Re: BUphonoAMP MC/MM opinie i testy

#11

Post autor: SimonTemplar »

Oj ciekawie się robi :)
Awatar użytkownika
Myszor
Posty: 10428
Rejestracja: 30 paź 2014, 18:44
Gramofon: Składak
Lokalizacja: Wrocław

Re: BUphonoAMP MC/MM opinie i testy

#12

Post autor: Myszor »

A Wojtek jak nic nie napisał tak nie napisał..... :?
Awatar użytkownika
kriss
Posty: 1218
Rejestracja: 05 paź 2017, 17:58
Gramofon: Sony PS-X50

Re: BUphonoAMP MC/MM opinie i testy

#13

Post autor: kriss »

Ja również jestem wstępnie zainteresowany przygarnięciem takiego klocka, aczkolwiek czekam na jakies krótkie recenzje z odbytych testów przez forumowiczów.
I jeszcze takie pytanie , zapewne zabrzmi laicko, ale nie znam się zbyt... :roll:
Czy konstrukcja preampu umożliwia w jakiś sposób wyeliminowanie sekcji dla wkladek MC, aby tym samym stać się wersją bardziej ekonomiczną? Taka troszkę wydmuszka dla osób , które wkładek MC nie używaj.
Ostatnio zmieniony 12 paź 2018, 20:51 przez kriss, łącznie zmieniany 1 raz.
Awatar użytkownika
wydra
Posty: 1445
Rejestracja: 01 sty 2015, 19:32
Gramofon: Lenco L236
Lokalizacja: Warszawa

Re: BUphonoAMP MC/MM opinie i testy

#14

Post autor: wydra »

Dlaczego nie ma wersji do samodzielnego montażu.
1 parowanie tranzystorów nie każdy ma zaplecze zasilacz laboratoryjny miernik i wiedze żeby to zrobić
2 zasilacz nie każdy umie go pomierzyć bo tam dobiera się rezystory bo nie ma potencjometrów.
3 potrzebny jest ADC dobry z małymi szumami i zniekształceniami by zbadać fft czy się nie wzbudza bo może coś być nie dolutowane a słychać nie będzie ze się wzbudza na jakiś Mhz a będzie się grzać i się spali układ w końcu, lub będzie nie tak grać jak trzeba.
4 trzeba dobierać rezystor do prądu spoczynkowego źródło prądowe jest na jfet i trzeba doświadczalnie dobrać rezystor.
5Trzeba miernikiem sprawdzić loading
6 wszystko jest male i jest ciasno bez doświadczenia ciężko to polutować by nie zrobić zwarć dobrze tez przed uruchomieniem obejrzeć pod mocna lupa do układów czy nie ma zwarć
7 większość elementów mam zamówionych po kilka set wiec ja mogę dobierać elementy podczas montażu, większość elementów ważnych jest 1% ale wiadomo jak to jest
8 Na pcb nie ma opisu elementów z racji tego żeby było ładniej bo tak to tych lini było by mocno naćkane wiec tutaj dodatkowy problem z montażem, musiałbym udostępnić każdemu projekt i każdy musiałby sobie program instalować.
Moglem o czymś teraz zapomnieć ale ogólnie nie jest to łatwy i prosty układ żeby mógł być kitem
Ostatnio zmieniony 29 paź 2018, 10:18 przez wydra, łącznie zmieniany 2 razy.
Analog:
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655

Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
Awatar użytkownika
Myszor
Posty: 10428
Rejestracja: 30 paź 2014, 18:44
Gramofon: Składak
Lokalizacja: Wrocław

Re: BUphonoAMP MC/MM opinie i testy

#15

Post autor: Myszor »

I bardzo dobrze Wydra.
