Szablony do ustawiania wkładki

[Bart_S]

regulowany bym chciał

[kukiz 30]

Wszystko fajnie tylko co na to kolega. Czy reflektował by zamówienia i wykonanie. Czekamy, niech się wypowie. Jest paru chętnych to i by może się dał namówić .

[Wojtek]

Myślę że kwestia zamówień to temat na osobny wątek (giełdowy np.), a tu omawiamy szczegóły techniczne.

[amrowek]

taki i taki


A wątek zamówieniowy już jest? Czy dalej w tym?

ps

powstały dwa projekty wzorników do ustawiania wkładki.

zgłoś to do Urzędu Patentowego

[tomik]

Jeśli chodzi o zamówienia, to nie za bardzo mam możliwości, ale myślę że znajdą sie tu chętni z drukarką, którzy chetnie pomogą.

Drugi pin, nie ma sprawy, już wprowadzony do projektu

Zastanawia mnie jeszcze, jaka powinna być wyskość od środka mocowania headshella do czubka wskaźnika.
Obecnie jest to 17,5mm i dla tych wkładek, które mam wystarcza. (czubek igły jest ok 3mm nad wskaźnikiem), ale dla wysokich wkładek może być za mało.

[Grzesiek]

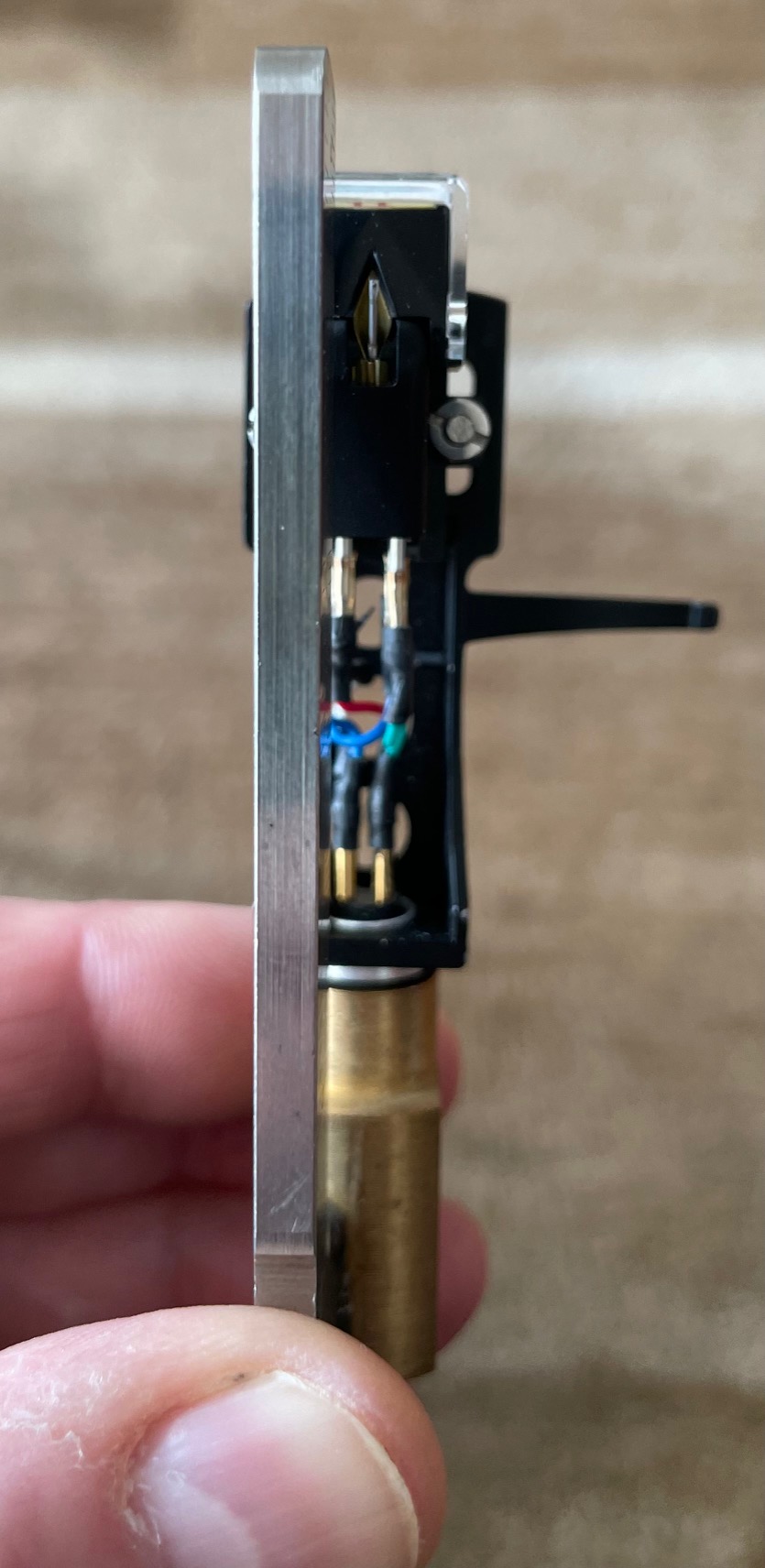

Dawno temu w czasie kiedy miałem możliwości obróbki metalu zrobiłem szablon wykorzystując zużytą suwmiarkę.
Służy dzielnie do dnia dzisiejszego.

[Wojtek]

Też ciekawy pomysł! Choć masowa produkcja byłaby kosztowniejsza i trudniejsza.

[dale]

Po kilkanaście pln są elektroniczne głębokościomierze, można taki zaadoptować, ale to przerost formy był by
Ja próbowałem kiedyś zaprojektować całkowicie drukowany szablon do ustawienia ramienia, coś na kształt gotowych, ale zbrakło mi czasu na finalizację

[darkman]

Obecnie jest to 17,5mm i dla tych wkładek, które mam wystarcza. (czubek igły jest ok 3mm nad wskaźnikiem), ale dla wysokich wkładek może być za mało.

Nie jest źle. Dla bezpieczeństwa dołożyłbym 1mm, ergonomiczniej będzie. Zmierzyłem dwie grubsiejsze MC i pasi.
Panowie posprawdzajcie jeszcze u siebie najwyższe wkładki. To może poczekaj i jkaś średnią wyciągniemy dla projektu, a może dwóch wersji. Za wysoko bym nie chciał mieć też co by precyzja była OK.

No to szukamy kogoś z możliwościami i chęciami drukarkowymi/wyceną, jeśli się znajdzie to osobny wątek na zamówienia i jazda!

[dale]

Zawsze można w czubku wskaźnika zostawić szczelinę, da się wydrukować, w nią wsunąć pasek papieru i jego dociąć do wysokości

[tomik]

Dawno temu w czasie kiedy miałem możliwości obróbki metalu zrobiłem szablon wykorzystując zużytą suwmiarkę.

Grzesiek, dzięki za inspirację.

Też ciekawy pomysł! Choć masowa produkcja byłaby kosztowniejsza i trudniejsza.

No własnie chyba niekoniecznie.

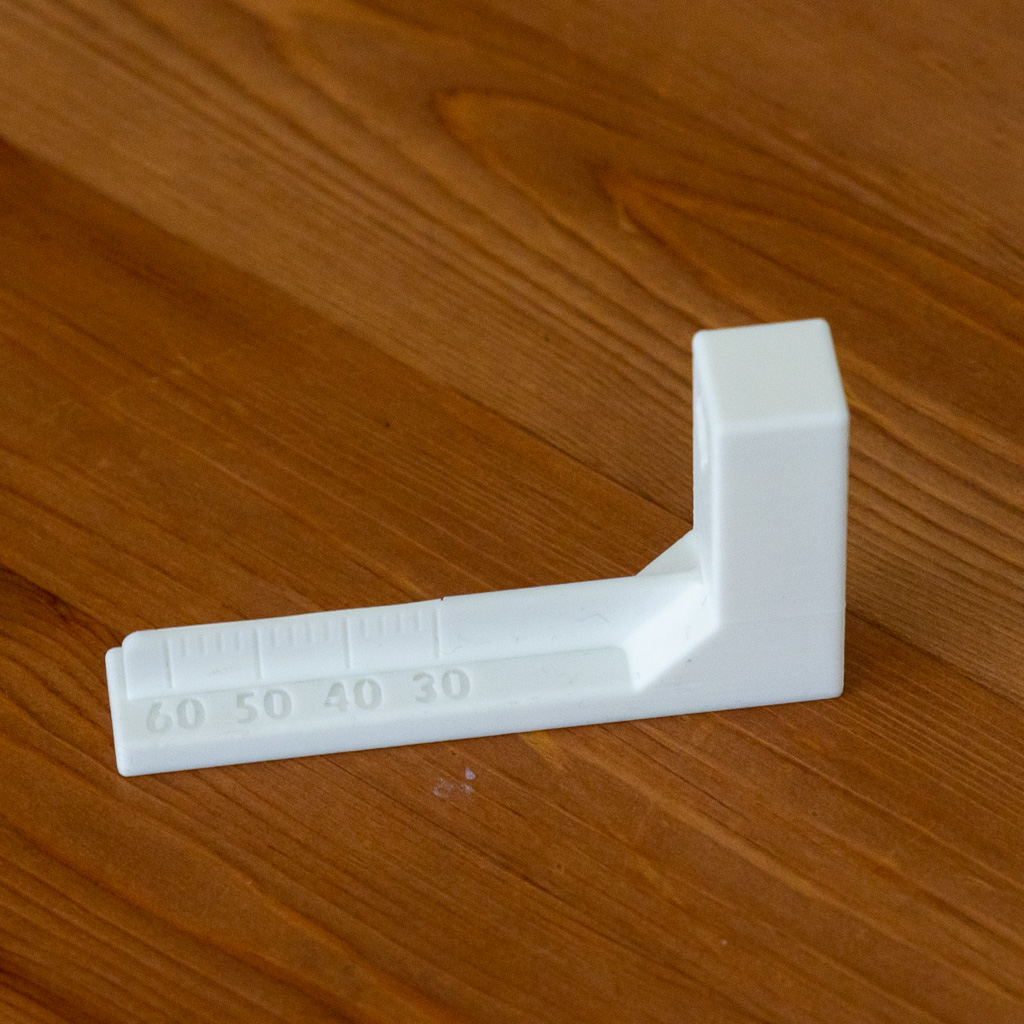

Na szybko przestawiam, prostszy uniwersalny przyrząd do ustawiania wkładek. Bez ruchomych elementów.
No i ma dwie dziurki na piny, dla tych co jedna im za mało

[Bacek]

To jeszcze idea zainspirowana powyższą suwmiarką. Jak podziałaka nie bedczie centralnie ale przesunięta na jedną ze stron to można bezpiecznie zmniejszyć odległość między igłą a podziałką, włatwiej wtedy odczytać wynik, choć z drugiej strony zawsze istnieje ryzyko zawadzenia igłą.

[tomik]

Myślałem o tym, faktycznie dałoby to dodatkowe 2-3 mm i skalę bliżej igły, ale bałem sie potencjalnego zaczepienia igłą przy zakładaniu czy zdejmowaniu headshella. Myśle, że wystarczy zmniejszyć obecną odległość o 3 mm. Powinno być ciągle wystarczająco dużo miejsca pomiedzy igłą i skalą.

[BlackDevil]

Myślałem o tym, faktycznie dałoby to dodatkowe 2-3 mm i skalę bliżej igły, ale bałem sie potencjalnego zaczepienia igłą przy zakładaniu czy zdejmowaniu headshella. Myśle, że wystarczy zmniejszyć obecną odległość o 3 mm. Powinno być ciągle wystarczająco dużo miejsca pomiedzy igłą i skalą.

Wystarczy dodatkowy suwak z przesunięciem nakładany na tą miarkę i odczyt będzie bezproblemowy i dokładny

[tomik]

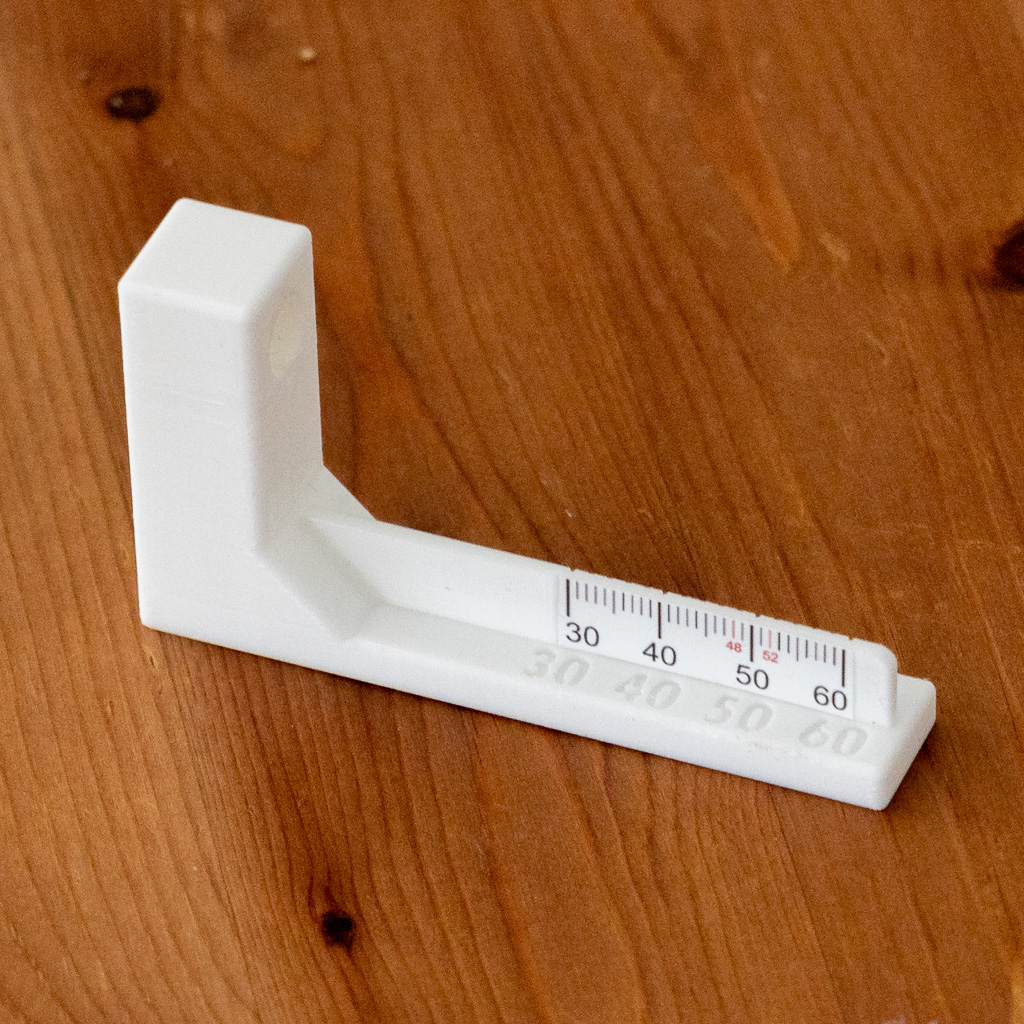

Wystarczy dodatkowy suwak z przesunięciem nakładany na tą miarkę

Fakt, to bedzie mniej więcej tak wyglądać.
