Re: Warsztat Martynki

#1111

Post autor: Martynka »

domibobi pisze:
28 paź 2022, 21:24
szansa
Ba... jak w loterii RMF. Właśnie dostał kolejne 9999 szans do puli. Będziecie mieli okazję.
Martin Logan CLS, Ayon Triton KT150 z KT88 zamiennie, DAC Stax Talent (2 x PCM63 na 6N26P) + Volumio Pi5 Waveshare 11,9", CD Rotel RCD955 (TDA1541 na 6N9S)... no i oczywiście gramofon Yamaha PX3 z Yamaha MC5 (shibata na boronie)
Awatar użytkownika
domibobi
Posty: 1501
Rejestracja: 26 wrz 2019, 06:13
Gramofon: Sony PS X65
Lokalizacja: Kraków

Re: Warsztat Martynki

#1112

Post autor: domibobi »

Podziękował 👍 Coś mi się wydaje, że w Rzeszowie wystrzelił właśnie korek od szampana 🍾🎼🎵🎶
a: SonyPSX65 [SonyXL45 PhilipsGP412 Empire(LTD200 2000Z) NagaokaMP110 Pickering625/XV15 ShureV15typeIV AudioTechnica120] / PreampDyskretniok / OnkyoA8850 / TelluriumQblueII / PylonAudioPearl27
c: TidalHiFiPlus / WiimPro / MusicalFidelityV90DAC
Awatar użytkownika
Martynka
Posty: 1654
Rejestracja: 26 sty 2019, 01:05
Gramofon: Yamaha PX3
Lokalizacja: Gůrny Ślůnsk

Re: Warsztat Martynki

#1113

Post autor: Martynka »

domibobi pisze:
28 paź 2022, 21:50
Podziękował
Podziękować to trzeba mojej żonie, zacytuję:
" Jak będziesz miał teraz trochę wolnego to może byś to zrobił albo zutylizował bo jak trzeba to ja do PSZOK'u sama mogę dowieźć "

:lol:
Martin Logan CLS, Ayon Triton KT150 z KT88 zamiennie, DAC Stax Talent (2 x PCM63 na 6N26P) + Volumio Pi5 Waveshare 11,9", CD Rotel RCD955 (TDA1541 na 6N9S)... no i oczywiście gramofon Yamaha PX3 z Yamaha MC5 (shibata na boronie)
Rudinho
Posty: 590
Rejestracja: 22 sty 2021, 18:53
Gramofon: Micro Seiki DD-7
Lokalizacja: Rzeszów

Re: Warsztat Martynki

#1114

Post autor: Rudinho »

domibobi pisze:
28 paź 2022, 21:50
Podziękował 👍 Coś mi się wydaje, że w Rzeszowie wystrzelił właśnie korek od szampana 🍾🎼🎵🎶
Od szamponu bo idę pod prysznic :lol:
Sony PS-X75 [Empire 2000] // Accuphase E-303 // preamp klon Audio Note by MISSE // Infinity RS II

Micro Seiki DD-7 [Ortofon 2m Black] // NAD 160A // Buphono // Monitor Audio Silver 6G 200
Awatar użytkownika
Martynka
Posty: 1654
Rejestracja: 26 sty 2019, 01:05
Gramofon: Yamaha PX3
Lokalizacja: Gůrny Ślůnsk

Re: Warsztat Martynki

#1115

Post autor: Martynka »

Przy okazji moja walka z wiatrakami czyli jak ożywiłem Yamahę PX-3

viewtopic.php?f=11&t=19452

Wrzuciłem osobno, bo może komuś się przyda a po co ma szukać.
Martin Logan CLS, Ayon Triton KT150 z KT88 zamiennie, DAC Stax Talent (2 x PCM63 na 6N26P) + Volumio Pi5 Waveshare 11,9", CD Rotel RCD955 (TDA1541 na 6N9S)... no i oczywiście gramofon Yamaha PX3 z Yamaha MC5 (shibata na boronie)
Awatar użytkownika
Martynka
Posty: 1654
Rejestracja: 26 sty 2019, 01:05
Gramofon: Yamaha PX3
Lokalizacja: Gůrny Ślůnsk

Re: Warsztat Martynki

#1116

Post autor: Martynka »

To może kolejny sprzęt z warsztatu, skoro właściciel go jutro odbiera to niech zobaczy co tam było :lol:

Warsztat Martynki przedstawia :

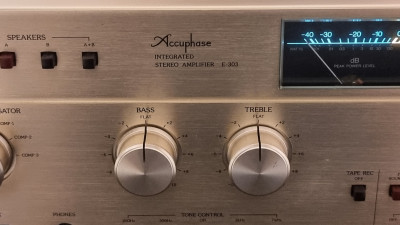

Accuphase E303 - japońska klaska gatunku.

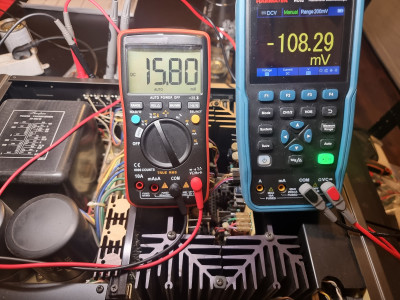

Część pierwsza pomiary, największe odchyły były na:

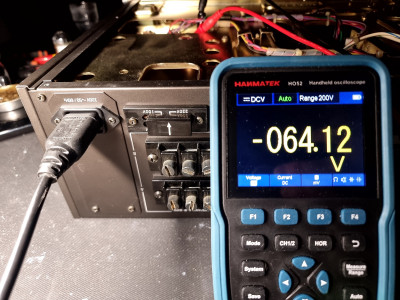

DC offset ( powinien być 0mV ):
Bias ( powinien być 30mV na kanał ):
DC offset na pre gramofonowym ( powinno być 0mV )

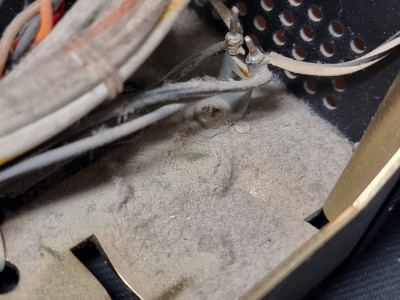

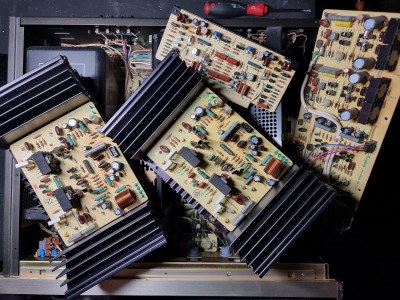

Wszystkie wartości reagowały na regulację ale najpierw wzmacniacz został rozebrany na części
i wyczyszczony
już wiem dlaczego był taki ciężki :lol:

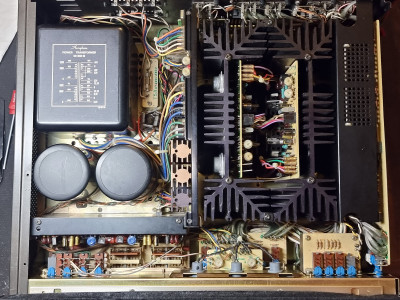

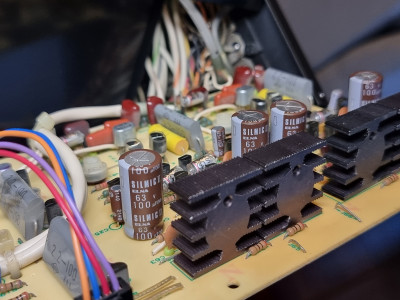

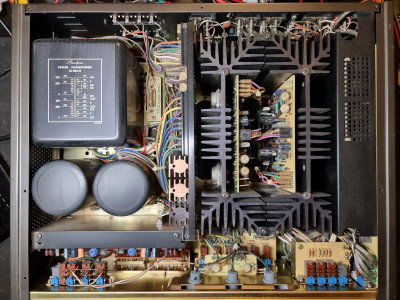

Ze względu na temperatury panujące wewnątrz obudowy i bardzo rozjechane nastawy, zostały wymienione kondensatory.
W zasadzie stare zostały tylko duże "power caps", które nie wskazywały zużycia.

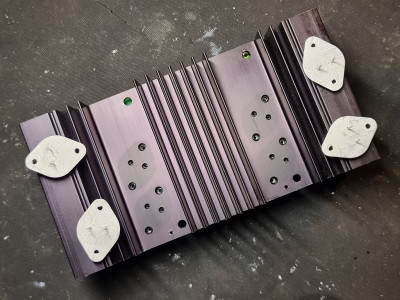

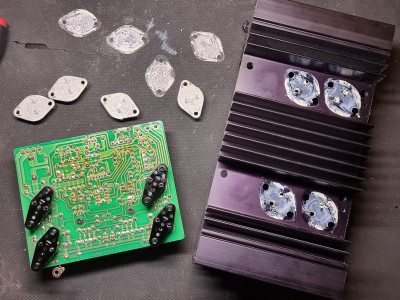

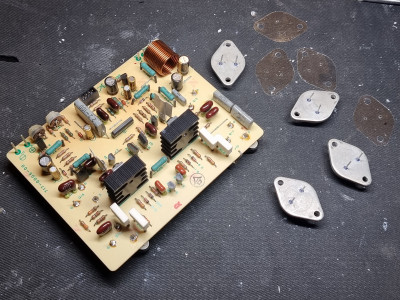

Końcówki mocy zostały rozebrane, i oczyszczone ze starej skamieniałej pasty a PCB przeszły również recap

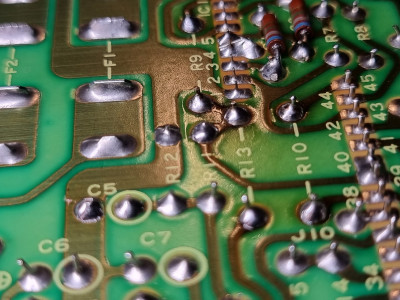

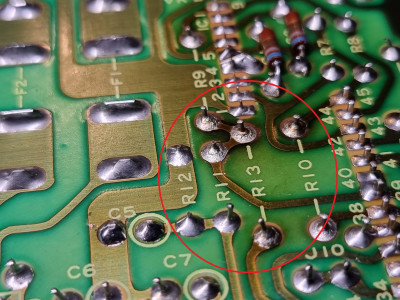

Wszystkie PCB zostały również sprawdzone lut po lucie a wykryte przegrzane punkty zostały oczyszczone i poprawione.

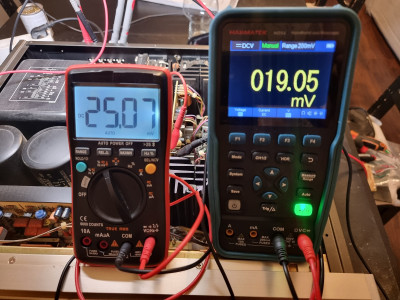

Po skończonej pracy ponowne pomiary i końcowa regulacja.

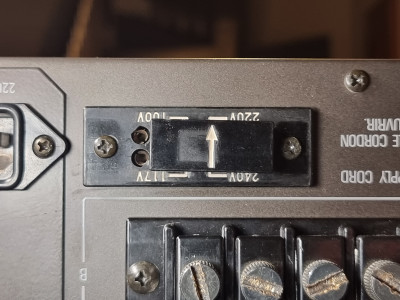

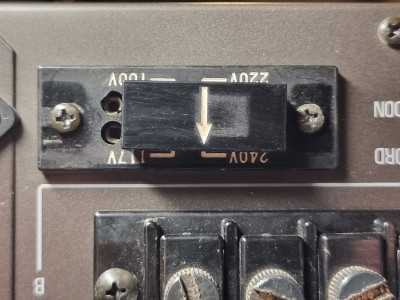

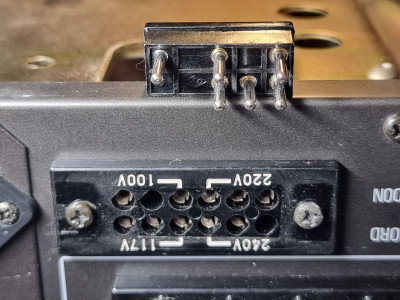

Z ciekawostek to regulacja napięcia zasilającego. Odczepy przełączane są ... zworką :

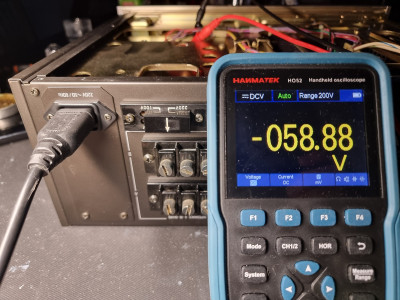

Sama zmiana dała widoczny spadek napięcia co powinno poprawić warunki pracy wzmacniacza.

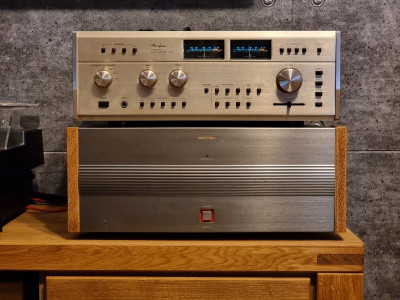

Koniec prac, sprzęt znów złożony do kupy,
i ograny
i powiem... kochał bym ja swoje.
Martin Logan CLS, Ayon Triton KT150 z KT88 zamiennie, DAC Stax Talent (2 x PCM63 na 6N26P) + Volumio Pi5 Waveshare 11,9", CD Rotel RCD955 (TDA1541 na 6N9S)... no i oczywiście gramofon Yamaha PX3 z Yamaha MC5 (shibata na boronie)
Awatar użytkownika
dot87
Posty: 1458
Rejestracja: 04 wrz 2017, 17:37
Gramofon: Akai AP D33/Technics
Lokalizacja: Warszawa

Re: Warsztat Martynki

#1117

Post autor: dot87 »

:clap: :clap: :clap:
Luxman L230/Rotel RA820Bx3/Wega P120SH/Pickering V15/Stanton 680/Shure m75/Dual CD 1065/HK 27
Philips LFD 3428/Somic V2/AKG 240 Studio/Beyerdynamic DT 770/990 Pro
Rudinho
Posty: 590
Rejestracja: 22 sty 2021, 18:53
Gramofon: Micro Seiki DD-7
Lokalizacja: Rzeszów

Re: Warsztat Martynki

#1118

Post autor: Rudinho »

Ładnie się wkomponował. Aż żal zabierać😄 Kawał dobrej roboty. Do zobaczenia wieczorem.
Sony PS-X75 [Empire 2000] // Accuphase E-303 // preamp klon Audio Note by MISSE // Infinity RS II

Micro Seiki DD-7 [Ortofon 2m Black] // NAD 160A // Buphono // Monitor Audio Silver 6G 200
Awatar użytkownika
Jaculek
Posty: 1876
Rejestracja: 27 cze 2012, 08:57
Gramofon: Dual 704, 721
Lokalizacja: Świętochłowice

Re: Warsztat Martynki

#1119

Post autor: Jaculek »

Martynka pisze:
25 lis 2022, 01:21
skoro właściciel go jutro odbiera
Nie wiem czy wiesz ale chłopaki po drodze do Ciebie zawijają do mnie. Podwieś do ramienia jakąś wkładkę MM ;)
Analogowo Dual 704 & 721 + Shure V15III & Shure M75 & Dual M20E & Ortofon MC-20/Denon AU-320 >PreamP Dyskretniok MM DIY> DH-101>DH-220>Monitor Audio BX5/Beyerdynamic DT 880
Cyfrowo Arcam FMJ CD17 - DIY Mod & Yamaha WXAD-10
Awatar użytkownika
Martynka
Posty: 1654
Rejestracja: 26 sty 2019, 01:05
Gramofon: Yamaha PX3
Lokalizacja: Gůrny Ślůnsk

Re: Warsztat Martynki

#1120

Post autor: Martynka »

Jaculek pisze:
25 lis 2022, 07:38
wkładkę MM
Wyciągnę Pionka. Tam jest włożona nowa Hitachi. W zasadzie służy tylko do testów preampow.
Martin Logan CLS, Ayon Triton KT150 z KT88 zamiennie, DAC Stax Talent (2 x PCM63 na 6N26P) + Volumio Pi5 Waveshare 11,9", CD Rotel RCD955 (TDA1541 na 6N9S)... no i oczywiście gramofon Yamaha PX3 z Yamaha MC5 (shibata na boronie)
Awatar użytkownika
Jaculek
Posty: 1876
Rejestracja: 27 cze 2012, 08:57
Gramofon: Dual 704, 721
Lokalizacja: Świętochłowice

Re: Warsztat Martynki

#1121

Post autor: Jaculek »

Martynka pisze:
25 lis 2022, 07:49
nowa Hitachi
Jakie ma sugerowane nastawy? Od razu ustawię PreamPa.
Analogowo Dual 704 & 721 + Shure V15III & Shure M75 & Dual M20E & Ortofon MC-20/Denon AU-320 >PreamP Dyskretniok MM DIY> DH-101>DH-220>Monitor Audio BX5/Beyerdynamic DT 880
Cyfrowo Arcam FMJ CD17 - DIY Mod & Yamaha WXAD-10
Awatar użytkownika
Martynka
Posty: 1654
Rejestracja: 26 sty 2019, 01:05
Gramofon: Yamaha PX3
Lokalizacja: Gůrny Ślůnsk

Re: Warsztat Martynki

#1122

Post autor: Martynka »

Jaculek pisze:
25 lis 2022, 07:53
nastawy
47k

Rudinho pisze:
25 lis 2022, 07:33
Ładnie się wkomponował
Mówisz, więc... ojoj, ukradli w nocy - nie przyjeżdżaj
Martin Logan CLS, Ayon Triton KT150 z KT88 zamiennie, DAC Stax Talent (2 x PCM63 na 6N26P) + Volumio Pi5 Waveshare 11,9", CD Rotel RCD955 (TDA1541 na 6N9S)... no i oczywiście gramofon Yamaha PX3 z Yamaha MC5 (shibata na boronie)
Awatar użytkownika
Jaculek
Posty: 1876
Rejestracja: 27 cze 2012, 08:57
Gramofon: Dual 704, 721
Lokalizacja: Świętochłowice

Re: Warsztat Martynki

#1123

Post autor: Jaculek »

Martynka pisze:
25 lis 2022, 10:42

47k
To ustawie standardowo 47k i 100pF
Analogowo Dual 704 & 721 + Shure V15III & Shure M75 & Dual M20E & Ortofon MC-20/Denon AU-320 >PreamP Dyskretniok MM DIY> DH-101>DH-220>Monitor Audio BX5/Beyerdynamic DT 880
Cyfrowo Arcam FMJ CD17 - DIY Mod & Yamaha WXAD-10
Awatar użytkownika
Martynka
Posty: 1654
Rejestracja: 26 sty 2019, 01:05
Gramofon: Yamaha PX3
Lokalizacja: Gůrny Ślůnsk

Re: Warsztat Martynki

#1124

Post autor: Martynka »

A to wcześniejszy serwis... powiew świeżości bo to sprzęt z tego wieku :lol:

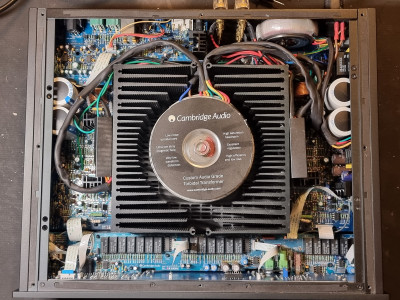

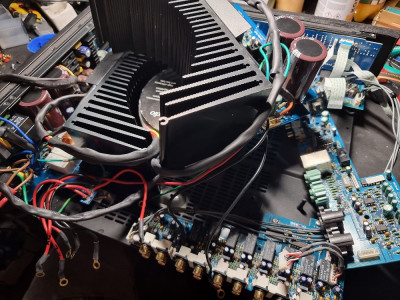

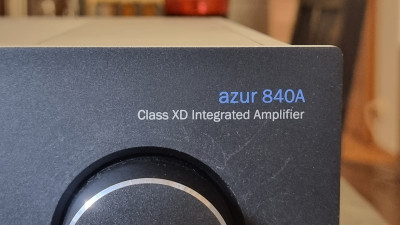

Cambridge Audio Azur 840

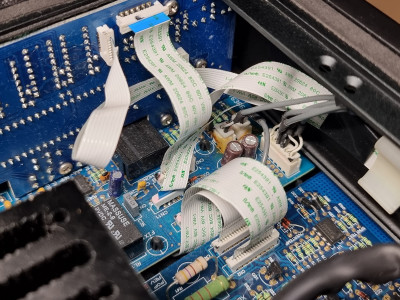

Już w samej budowie widać tą "nowoczesność"
wszystko na piep... tasiemki
Pacjent trafił na leczenie z zanikiem sygnału na wyjściu.

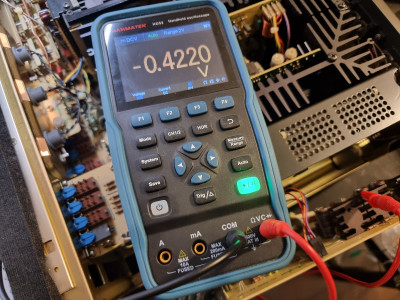

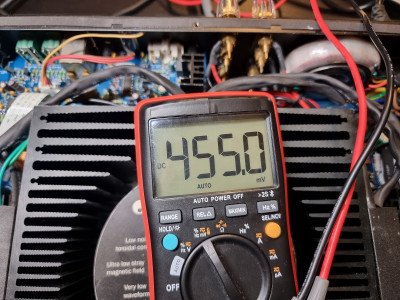

Po wstępnych pomiarach okazało się, że na wyjściu "B" DC offset jest na bardzo wysokim poziomie
20221110_170429 (1).jpg
na wyjściu "A" około 2mV. Zmiana wyjść na panelu nie wnosiła nic w stosunku do "B" ale wyłączenie "A" podbijało DC offset do poziomu 450mV. Przy okazji zmiana stanu wyjść "B" nie była słyszalna na przekaźnikach. Podejrzenie więc padło na nie. Podmiana wprowadziła małą zmianę:
- wyjścia "A" działały losowo
- wyjścia "B" wciąż martwe

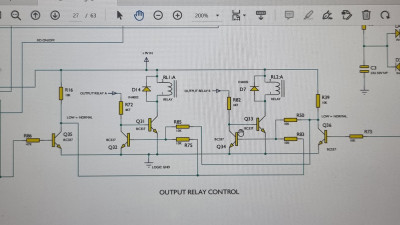

Wniosek - cały układ sterowania wyjściami do przeglądu.
Skończyło się na wymianie obu przekaźników, i tranzystorów Q31-Q36. Problem został rozwiązany.

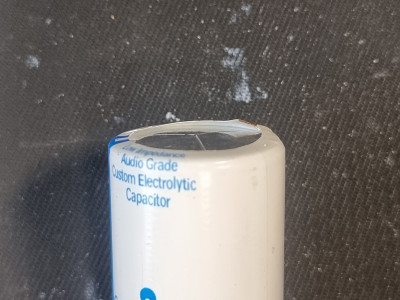

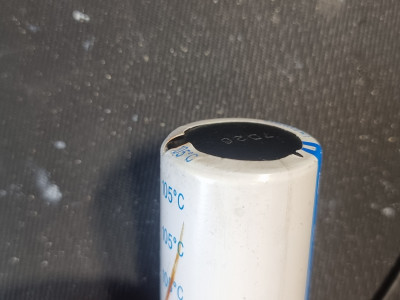

Przy okazji wymiany przekaźników wręcz krzyczały do mnie główne czapki "ZARAZ WYBUCHNIEMY !!!"
przy pomiarach brakowało im pary tysięcy uF, zostały więc zastąpione po obu stronach, symetrycznie, nowymi.
Poskładane i wyregulowane. Co do regulacji, pomiary na rezystorach emiterowych pokazywały spadek napięcia rzędu 0,5mV co przy wartościach 0R1 dawało by... 5mA prądu na końcówkę. Troszkę mało biorąc pod uwagę zalecane 14mA polaryzacji. Podkęciłem obie strony do 1,4mV na tranzystor i zaczęło to grać, naprawę dobrze grać.

Wrzucam wpis zaraz pod E303 bo miałem okazję mieć i słuchac oba po przeglądzie i regulacjach w tym samym czasie i... może to dziwne ale pod CLSami Accu dostawał basowej zadyszki w porównaniu do CA za to miał dużo bardziej wysuniętą i wyrafinowaną górę. Oczywiście to u mnie pod moim "prądowym" systemem, pod Focal'ami na których gra E303 na pewno będzie brzmiał mocno i potężnie. Ciekawi mnie tym bardziej jak zabrzmi wielki zestaw Accuphase P400/C240 który zawita wkrótce.
Martin Logan CLS, Ayon Triton KT150 z KT88 zamiennie, DAC Stax Talent (2 x PCM63 na 6N26P) + Volumio Pi5 Waveshare 11,9", CD Rotel RCD955 (TDA1541 na 6N9S)... no i oczywiście gramofon Yamaha PX3 z Yamaha MC5 (shibata na boronie)
Awatar użytkownika
Martynka
Posty: 1654
Rejestracja: 26 sty 2019, 01:05
Gramofon: Yamaha PX3
Lokalizacja: Gůrny Ślůnsk

Re: Warsztat Martynki

#1125

Post autor: Martynka »

Cambridge Audio i Accuphase odsłuchane i odebrane choć jak zawsze zamiast skupić się na tym co zrobiłem męczyłem gości plumkaniem mojego sprzęciku :roll:
