MMCF10 Przedwzmacniacz gramofonowy.
- wydra
- Posty: 1459
- Rejestracja: 01 sty 2015, 19:32
- Gramofon: Lenco L236
- Lokalizacja: Warszawa
Re: MMCF10 Przedwzmacniacz gramofonowy.
@Ahaja to opampy prądowe zobacz w note dlatego są takie fajne bo maja wtórnik na wejściu odwracającym co czyni z nich opamp prądowy o sprzężeniu napięciowym
Analog:
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
-
- Posty: 411
- Rejestracja: 20 kwie 2017, 09:44
Re: MMCF10 Przedwzmacniacz gramofonowy.
Na chwilę obecną poza kondensatorami
C3 3900pf z tych, które są zamontowane na te, które zamówiłem czyli polistyrenowe nie zamierzam nic więcej zmieniać.
Obecnie jestem zadowolony z aktualnie wykonanej wersji.
Kombinując wprowadziłbym zbyt duży mętlik.
Mam jednak pytanie.
Czy zamontowanie na wejściu dodatkowych gniazd RCA ( dla drugiego gramofonu) pogorszy jakoś dźwięku.
C3 3900pf z tych, które są zamontowane na te, które zamówiłem czyli polistyrenowe nie zamierzam nic więcej zmieniać.
Obecnie jestem zadowolony z aktualnie wykonanej wersji.
Kombinując wprowadziłbym zbyt duży mętlik.
Mam jednak pytanie.
Czy zamontowanie na wejściu dodatkowych gniazd RCA ( dla drugiego gramofonu) pogorszy jakoś dźwięku.
Ostatnio zmieniony 30 wrz 2020, 20:57 przez Jacek 1972t, łącznie zmieniany 2 razy.
- wydra
- Posty: 1459
- Rejestracja: 01 sty 2015, 19:32
- Gramofon: Lenco L236
- Lokalizacja: Warszawa
Re: MMCF10 Przedwzmacniacz gramofonowy.
Możesz ale dałbym jakiś selektor mechaniczny lub przekaźnik. A to dlatego ze będziesz łapał szumy i śmieci z wiszącego przewodu. A poza tym jak będziesz miał podłączone naraz dwie wkładki to wzajemnie będą się zakłócać. Najlepiej wg mnie to płytka uniwersalna, dwa przekaźniki podwujne telekomunikacyjne miniaturowe na 5v lub 12v stabilizator na 5 lub 12v podłączony do plusa przed stabami w preampie. oczywiście diody na przekaźniki. Jeden przełącznik panelowy do włączenia/wyłączenia zasilania na przekaźniki. Wtedy możesz np zdjąć loadingi na wejściu preampu i dać jakie chcesz przed przekaźnikami na kable od rca wejściowego lub oczywiście zostawić loadingi na wejściu tak jak są
Analog:
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
- wydra
- Posty: 1459
- Rejestracja: 01 sty 2015, 19:32
- Gramofon: Lenco L236
- Lokalizacja: Warszawa
Re: MMCF10 Przedwzmacniacz gramofonowy.

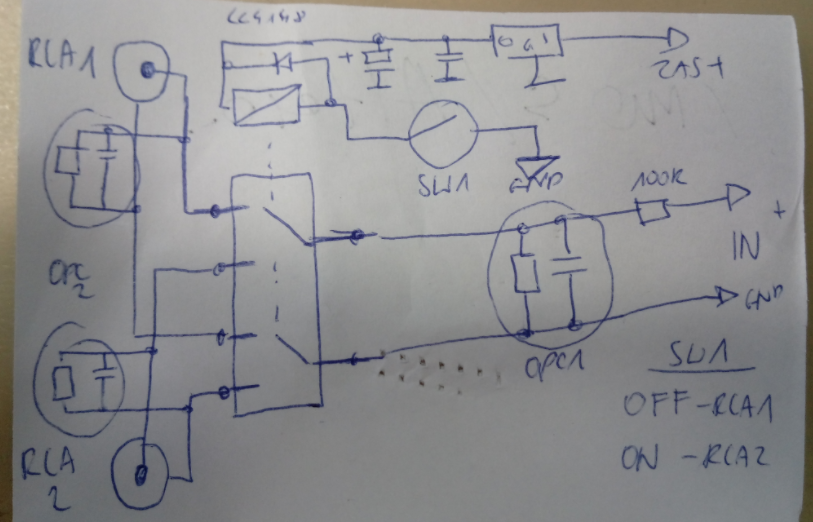

Np tak. Zwróć uwagę na dwie opcja loadingu. Jednak starczy jeden przekaźnik podwójny
Analog:
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
-
- Posty: 411
- Rejestracja: 20 kwie 2017, 09:44
Re: MMCF10 Przedwzmacniacz gramofonowy.
Właśnie, tak myślałem.
Dokładanie tylu dodatkowych połączeń nie jest chyba korzystne.
Kupując podzespoły na ten pre kupiłem je razy dwa.
Tak więc w wolnym czasie poskładam drugi.
Serdeczne dzięki za wszelkie porady.
Dokładanie tylu dodatkowych połączeń nie jest chyba korzystne.
Kupując podzespoły na ten pre kupiłem je razy dwa.
Tak więc w wolnym czasie poskładam drugi.
Serdeczne dzięki za wszelkie porady.
- wydra
- Posty: 1459
- Rejestracja: 01 sty 2015, 19:32
- Gramofon: Lenco L236
- Lokalizacja: Warszawa
Re: MMCF10 Przedwzmacniacz gramofonowy.
zawsze to dodatkowa separacja dla gramofonów
Analog:
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
-
- Posty: 1217
- Rejestracja: 18 paź 2011, 15:11
- Lokalizacja: Pń
Re: MMCF10 Przedwzmacniacz gramofonowy.
A to by trza napisać do takiego Texasa, Lineara etc , że się mylą ...
A wracając:
poniżej rycinki z 'ryją' (1) i RIAA (2) (po zmianie 75k/100p na 7k5/10n).
A wracając:
poniżej rycinki z 'ryją' (1) i RIAA (2) (po zmianie 75k/100p na 7k5/10n).
- wydra
- Posty: 1459
- Rejestracja: 01 sty 2015, 19:32
- Gramofon: Lenco L236
- Lokalizacja: Warszawa
Re: MMCF10 Przedwzmacniacz gramofonowy.
Nie myla sie zobacz na schemat to opamp pradowy. Ze sprzezeniem napieciowym
Analog:
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
-
- Posty: 411
- Rejestracja: 20 kwie 2017, 09:44
Re: MMCF10 Przedwzmacniacz gramofonowy.
Mam pytanie.
Gdybym założył wymianę
Rezystorów 75k na 7.5k oraz kondensatorów 100pf na 10 nf
Czy te kondensatory mogą być z symbolem MKS2 bo obecnie zamontowane mają symbol FKP2 ?
( kondensatory Wima)
Gdybym założył wymianę
Rezystorów 75k na 7.5k oraz kondensatorów 100pf na 10 nf
Czy te kondensatory mogą być z symbolem MKS2 bo obecnie zamontowane mają symbol FKP2 ?
( kondensatory Wima)
- Jaculek
- Posty: 1960
- Rejestracja: 27 cze 2012, 08:57
- Gramofon: Dual 704, 721
- Lokalizacja: Świętochłowice
Re: MMCF10 Przedwzmacniacz gramofonowy.

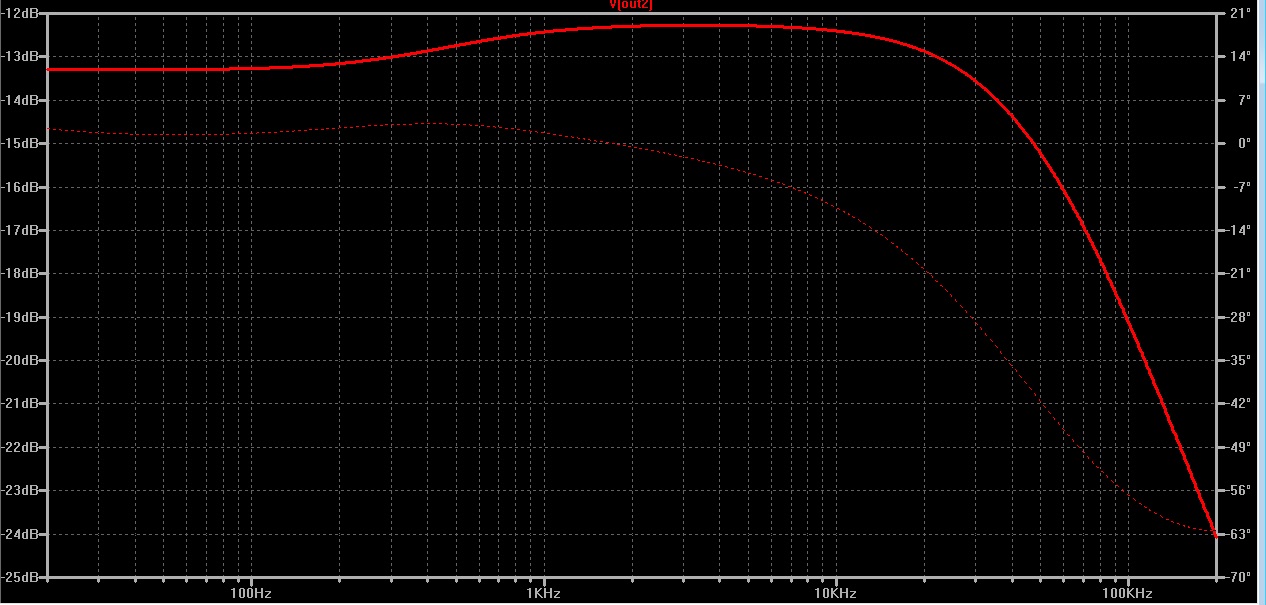

To jeszcze dodam charakterystykę układu. Linia ciągła to przebieg dla filtracji pasywnej na podstawie noty aplikacyjnej LME49720 a kropkowany to MMCF10 wg zamieszczonego schematu z 75k i 100p w drugiej części filtracji. Kurczę, na schemacie musi być błąd. Pytanie do Jacka, co było na płytce, bo chyba nie posługiwałeś się tym schematem przy montażu?
Analog: Dual 704&721+DenonDL301/ShureV15III/Dual M20E/OrtofonMC-20>Denon AU-320 >PreamP Dyskretniok DIY> DH-101>DH-220>Monitor Audio BX5/Beyerdynamic DT 880
Cyfra: Arcam FMJ CD17 - DIY Mod & Yamaha WXAD-10
Cyfra: Arcam FMJ CD17 - DIY Mod & Yamaha WXAD-10
- koscidogitary
- Posty: 1335
- Rejestracja: 23 cze 2017, 13:20
- Lokalizacja: mazowieckie
- Jaculek
- Posty: 1960
- Rejestracja: 27 cze 2012, 08:57
- Gramofon: Dual 704, 721
- Lokalizacja: Świętochłowice
Re: MMCF10 Przedwzmacniacz gramofonowy.
No ale to jakby bez związku. To jest tylko punkt (a właściwie linia) odniesienia dla MMCF10. Symulator działa na opampie idealnym.
Analog: Dual 704&721+DenonDL301/ShureV15III/Dual M20E/OrtofonMC-20>Denon AU-320 >PreamP Dyskretniok DIY> DH-101>DH-220>Monitor Audio BX5/Beyerdynamic DT 880
Cyfra: Arcam FMJ CD17 - DIY Mod & Yamaha WXAD-10
Cyfra: Arcam FMJ CD17 - DIY Mod & Yamaha WXAD-10
- koscidogitary
- Posty: 1335
- Rejestracja: 23 cze 2017, 13:20
- Lokalizacja: mazowieckie
Re: MMCF10 Przedwzmacniacz gramofonowy.
Oczywiście, ja to podkreślam tylko dlatego, że jak ktoś potem czyta te posty tak bez kontekstu, to może przykładowo zapodać podwójny LME49720 w miejsce gdzie powinien siedzieć pojedynczy opamp - np. 49710. Ja kiedyś już złapałem się na coś takiego i nie pomogło sprawdzanie datasheetów bo zwyczajnie mi się dane poplątały i finalnie zasugerowałem się czyjąś nietrafną podpowiedzią. A jak już przy temacie opampów to wtrącę, że jak czytam po raz kolejny testy opampów na różnych forach - zwłaszcza te, które sam posiadam, to mi witki opadają - każdy pisze co innego (co akurat zrozumiałe ale robi mętlik w głowie) i najlepsze jest to, że 90% testowanych opampów to chińskie podróbki... co nijak ma się do parametrów (brzmienia powiedzmy) oryginału.
A nawiasem, to z dużym zainteresowaniem i uwagą śledzę ten wątek. Poskładałem kiedyś ten preamp, coś tam sprawdzałem, analizowałem, ale np. nie robiłem wykresów dla filtrów itd. Dlatego bardzo się cieszę, że Koledzy dzielą się swoją wiedzą i spostrzeżeniami.
Ostatnio zmieniony 01 paź 2020, 15:21 przez koscidogitary, łącznie zmieniany 1 raz.
-
- Posty: 411
- Rejestracja: 20 kwie 2017, 09:44
- koscidogitary
- Posty: 1335
- Rejestracja: 23 cze 2017, 13:20
- Lokalizacja: mazowieckie
Re: MMCF10 Przedwzmacniacz gramofonowy.

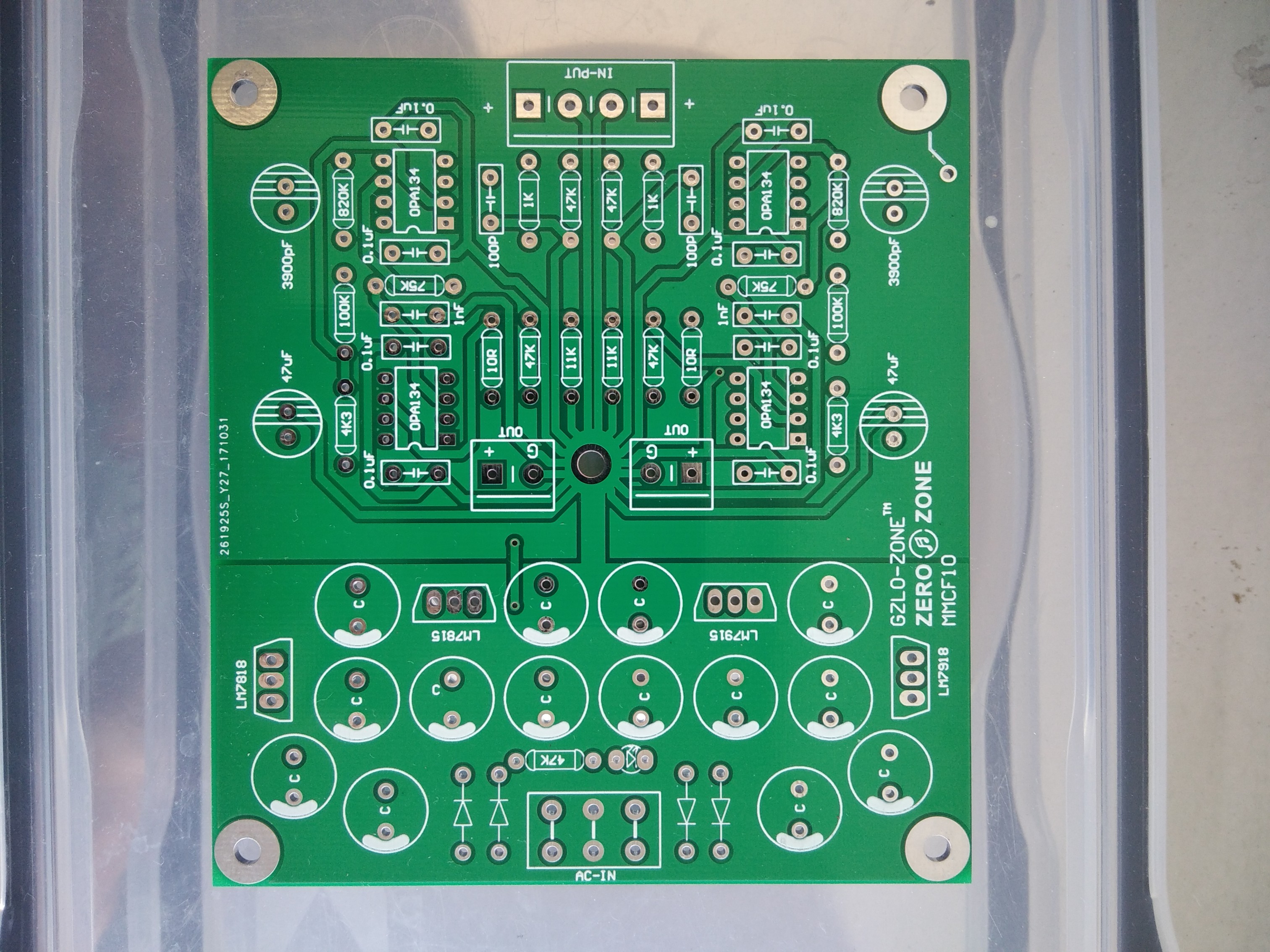

Jak byk stoi 75k.
