Wreszcie koniec prac nad Nudą. Nudno nie było.

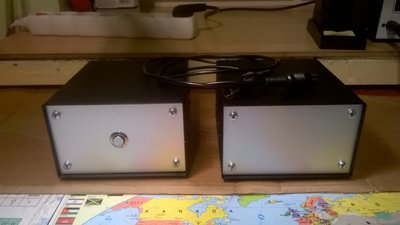

Wyszło tak:

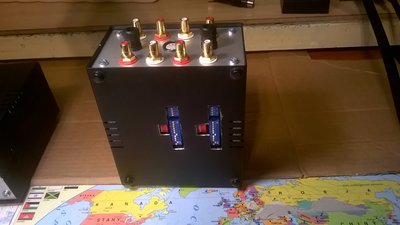

Daleko mi do mistrzostwa w Dremelowaniu. Ważne, że jest zachowana funkcjonalność dipswitchy.

Nic nie brumi. Wszystko działa OK. Zaczynam odsłuchy w moim systemie.
Pierwsze odczucia to jakby szersza scena, bardziej "przejrzysty" dźwięk.
Na razie muszą się opampy Staccato dobrze wygrzać, zgodnie z zaleceniem producenta.

[klin]

Zmieściłeś tam staccato?? Ciekawe czy Krzysiek ich próbował

[lopek3]

Staccato zmieściły się "na styk" w sekcji MM. W MC zmieszczą się w tym momencie jedynie standardowe opampy w obudowie DIP8. Krzysztof w swojej konstrukcji, z tego co pamiętam, miał płytki PCB włożone odwrotnie góra-dół, duże kondensatory były lutowane od strony druku.

[Cyberbob]

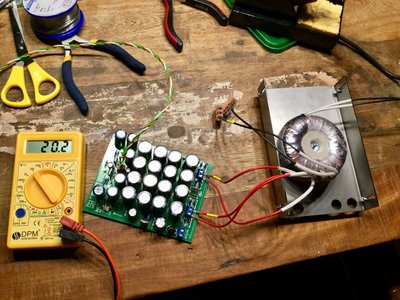

Zrobiłem zasilacz - wczoraj:)

[Myszor]

Też lutnąłem zasilawkę. Nawet działa
Też brakowało 2x10kohm.
Bierem się za obudowę. Nie wiem co zrobić z odczepem 15v na trafie. Chyba zaizoluję i tyle bo mi się nie przyda.

A jaki długi robiliście kabel zasilajacy i sieciowy bo się waham ?

[ahaja]

150-170cm jest OK ... ale pamiętaj, żeby mieć jeszcze zapas jakieś 20cm na gimnastykę w środku.

Klinowi kilka dni temu zrobiłem rozpiskę co i jak. Uderz do niego albo dzwoń do mnie.

[Myszor]

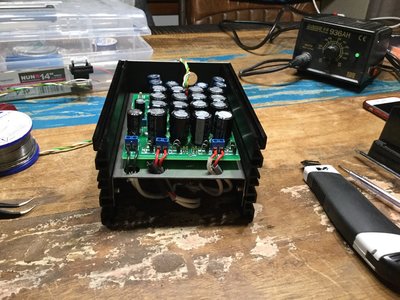

Powoli zasilacz nabiera kształtu.
Żmudna ta robota ale daje satysfakcję przyznam.

[ahaja]

Instalowanie blachy:
zasilacz odwróć do góry dupką, by leżał na 'kondach'. Można pod nie podłożyć coś typu kawałek brystolu etc. Wtedy będzie delikatny odstęp od górnej pokrywy ale od spodu zostanie dużo miejsca na trafo i kable. Jak już to równo będzie leżało to dokręć śrubami blachę od wewnątrz. Gotowe.
A - i zerknij czy żaden pad lutowniczy nie dotyka śruby montażowej od trafa - dla spokojnosci.

[Myszor]

Yes my Master.

[Myszor]

Wreszcie koniec prac nad Nudą. Nudno nie było.

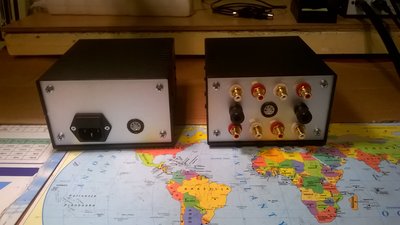

Wyszło tak:

Jakie gniazda RCA dałeś ? Po co zrobiłeś 2 zaciski masy ?

[ahaja]

Myszorze
Do tych obudów, które masz przewidziane są - w sensie spasowania z resztą - srebrzone cmc. Jak na moich zdjęciach. Wtedy pcb podlutowujesz do mas gniazd rca do szerokich padów po jednej stronie, a krótkimi kablami/drutami/etc. lecisz z sygnałami do pcb.
Ty masz jeden zacisk GND. Od wewnątrz obudowy masz oczko do którego lutujesz kabelek i podlutowujesz do pinu masy w gnieździe xlr zasilania. Z tego gniazda lecą 3 przewody do każdej z płytek: V+, V- i GND - nic więcej nie potrzeba.

[Myszor]

Oki , to zamawiam CMC z modushopa.

[lopek3]

Wreszcie koniec prac nad Nudą. Nudno nie było.
Wyszło tak:

Jakie gniazda RCA dałeś ? Po co zrobiłeś 2 zaciski masy ?

Gniazda RCA są z modushopa http://www.modushop.pl/1266,gniazdo-rca ... -u-8-.html.
A dwa zaciski zrobiłem dla sekcji MM i MC, jakby w przyszłości były podłączone dwa gramiaki, żeby ciasno nie było na jednym zacisku.

[Myszor]

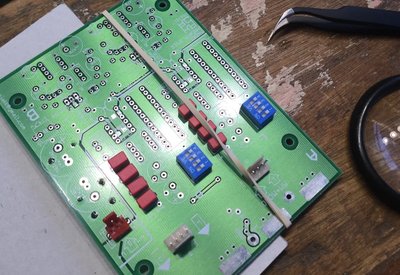

Mój patent na lutowanie seriami elementow z krótkimi nóżkami co złośliwie wypadają przy obracaniu płytki.
Gumka recepturka i po bigosie.

[Wojtek]

Cyberbob skorzystał z fotosika - nie minął nawet miesiąc, a już zdjęć nie ma.
Tak to działa właśnie
