Sony PS-X60 (i nie tylko) - Smarowanie windy ...
- Regsoft
- Posty: 6399
- Rejestracja: 05 wrz 2015, 17:20
Sony PS-X60 (i nie tylko) - Smarowanie windy ...
Tym razem w jednym z soniaczy mam problem, że winda schodzi minutę. Przynajmniej na zimno bo jak nieco się porusza to kilkanaście sekund. Do tego potrafi nieco haczyć na początku opadania. No to czas spróbować przesmarowania. W serwisówce straszą, że zdjąć ramię. Ściema. Aha. W domu mam tylko smar silikonowy CX80 ale od czegoś trzeba zacząć (patrz: Edit na końcu)
No to działam ...
Ściągam talerz, zabezpieczam ramię, pacjent na plecy, odkręcam dolną pokrywę ...
Odkręcam 1 i zdejmuję ekran płytki połączenia okablowania ...
Odkręcam 2 i płytkę mogę przesuwać.
Odkręcam 3 i zdejmuję element fotoczuły blendy
Za pomocą imbusa 1.5mm wykręcam 4.
Teraz ostrożnie ale stanowczo zdejmuję biały plastikowy element połączony z blendą wysuwając go z osi ramienia.
Oczywiście trzeba uważać na kabelki ramienia!

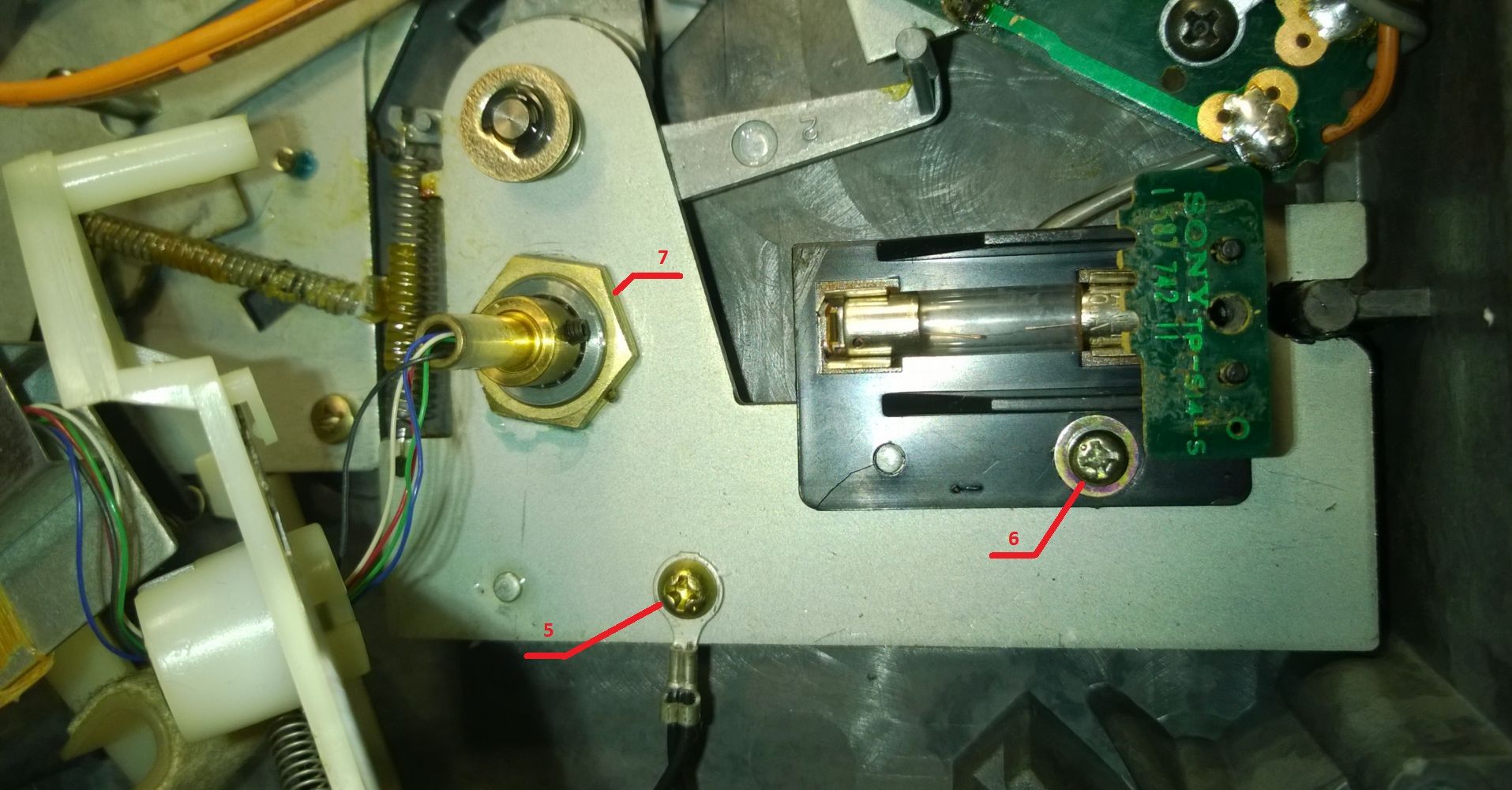

Odkręcam 5 uziemienia spowalniacza windy ...
Odkręcam 6 lampę blendy
Odkręcam dużą nakrętkę 7 (płaski klucz 17) trzymającą spowalniacz windy na osi ramienia ...

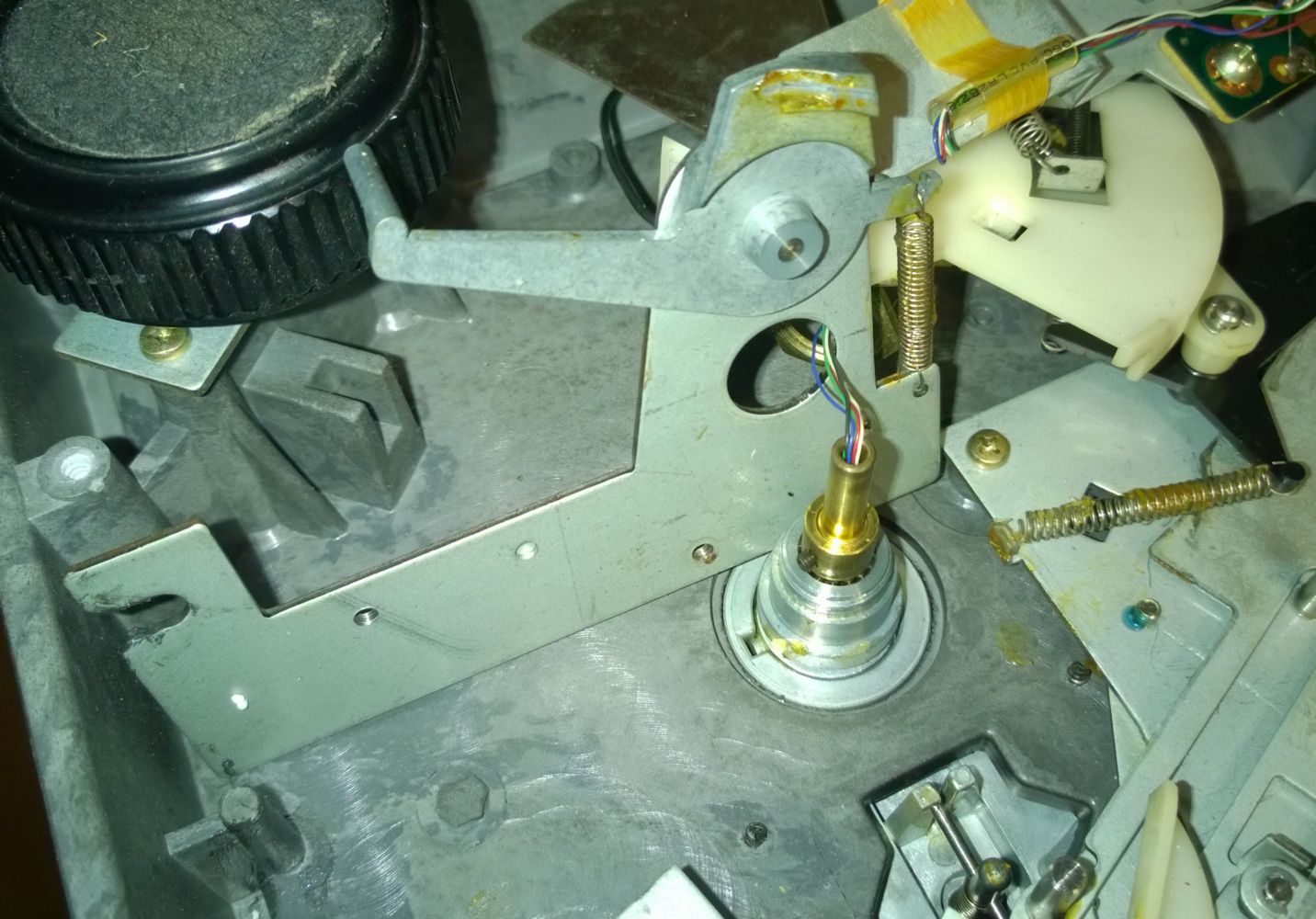

Ostrożnie aby nie urwać kabelków ściągam z osi ramienia spowalniacz windy ...

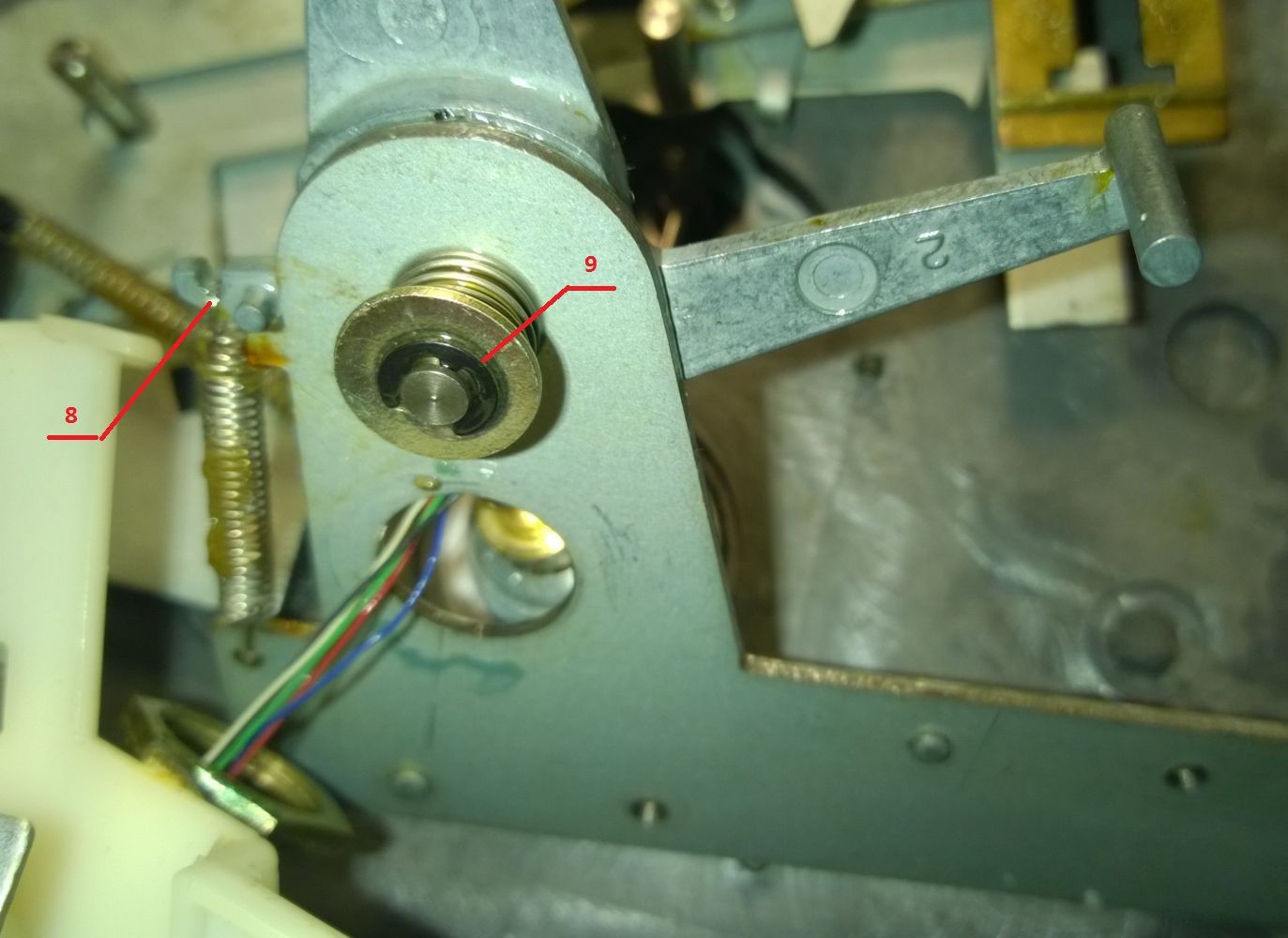

Zdejmują sprężynę 8 ...
Zdejmuję zawleczkę 9, podkładkę i sprężynkę dociskową części ruchomej spowalniacza windy ...

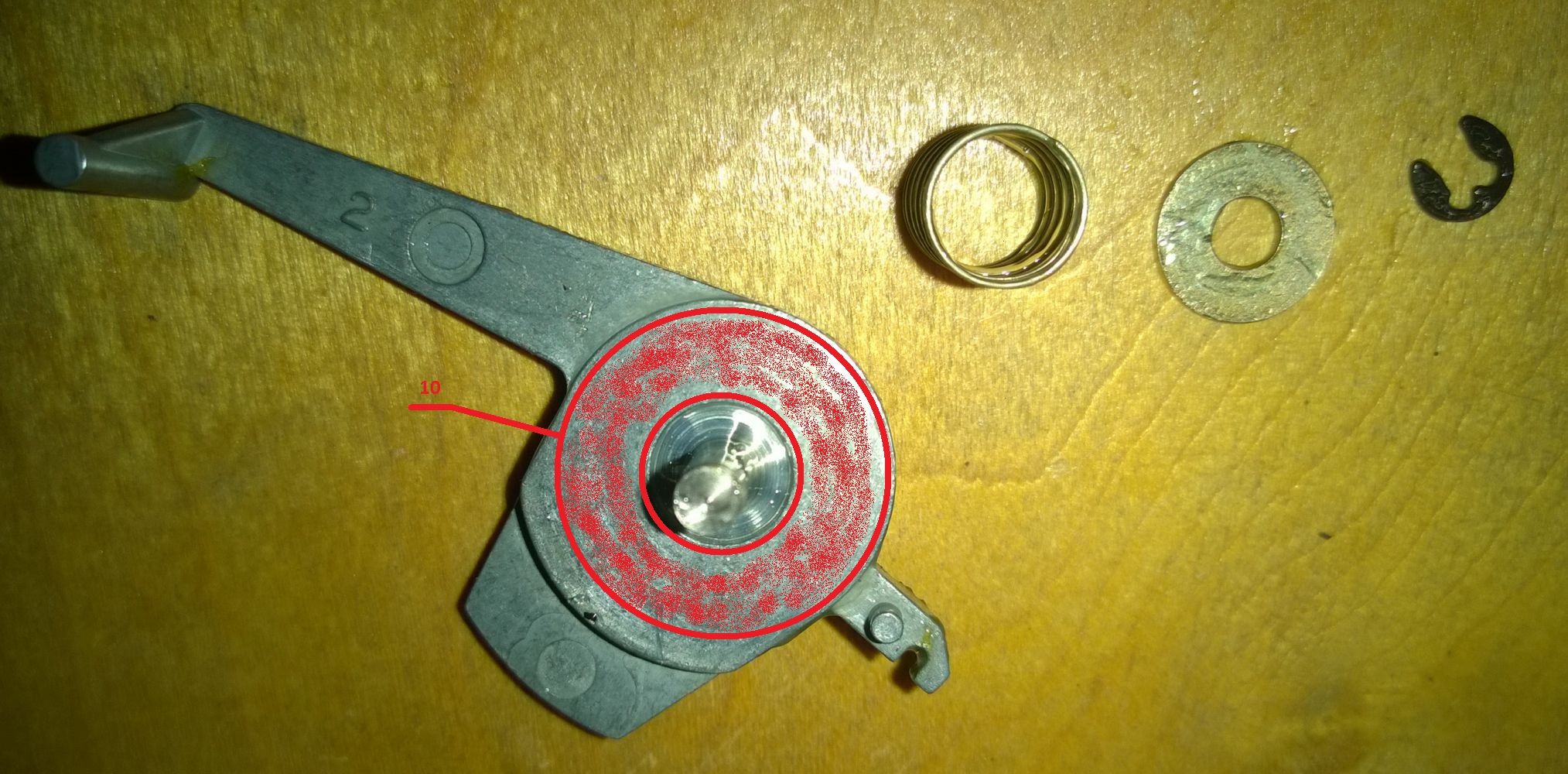

Po uprzednim oczyszczeniu ze starego smaru aplikuję nowy na powierzchnie styku 10 i 11 oznaczone na czerwono ...
Przy okazji czyszczę i aplikuję smar na pionową oś windy.
Składam ostrożnie w odwrotnej kolejności.
I tyle. Dziękuję za uwagę
No to testuję działanie windy.
Jest dużo lepiej. Nic nie haczy. Winda opada.
No mogłaby to robić ciut wolniej choć działa w akceptowalny sposób.
Jednak mając porównanie do innych moich gramofonów z PUA-7 pewnie poszukam innego smaru.
Wg. instrukcji Sony zaleca dedykowany olej (?) silikonowy 30000 cst.
No nie jestem przekonany do tego pomysłu.
Co byście polecili bardziej lepkiego od smaru silikonowego CX80?
Edit: CX80 okazał się za mało lepki. Użyłem zalecany przez Sony olej silikonowy o lepkości 30000 cSt. Teraz winda działa idealnie
No to działam ...
Ściągam talerz, zabezpieczam ramię, pacjent na plecy, odkręcam dolną pokrywę ...
Odkręcam 1 i zdejmuję ekran płytki połączenia okablowania ...
Odkręcam 2 i płytkę mogę przesuwać.
Odkręcam 3 i zdejmuję element fotoczuły blendy
Za pomocą imbusa 1.5mm wykręcam 4.
Teraz ostrożnie ale stanowczo zdejmuję biały plastikowy element połączony z blendą wysuwając go z osi ramienia.
Oczywiście trzeba uważać na kabelki ramienia!
Odkręcam 5 uziemienia spowalniacza windy ...
Odkręcam 6 lampę blendy
Odkręcam dużą nakrętkę 7 (płaski klucz 17) trzymającą spowalniacz windy na osi ramienia ...
Ostrożnie aby nie urwać kabelków ściągam z osi ramienia spowalniacz windy ...
Zdejmują sprężynę 8 ...
Zdejmuję zawleczkę 9, podkładkę i sprężynkę dociskową części ruchomej spowalniacza windy ...
Po uprzednim oczyszczeniu ze starego smaru aplikuję nowy na powierzchnie styku 10 i 11 oznaczone na czerwono ...
Przy okazji czyszczę i aplikuję smar na pionową oś windy.
Składam ostrożnie w odwrotnej kolejności.
I tyle. Dziękuję za uwagę
No to testuję działanie windy.
Jest dużo lepiej. Nic nie haczy. Winda opada.
No mogłaby to robić ciut wolniej choć działa w akceptowalny sposób.
Jednak mając porównanie do innych moich gramofonów z PUA-7 pewnie poszukam innego smaru.
Wg. instrukcji Sony zaleca dedykowany olej (?) silikonowy 30000 cst.
No nie jestem przekonany do tego pomysłu.
Co byście polecili bardziej lepkiego od smaru silikonowego CX80?
Edit: CX80 okazał się za mało lepki. Użyłem zalecany przez Sony olej silikonowy o lepkości 30000 cSt. Teraz winda działa idealnie
Ostatnio zmieniony 11 wrz 2019, 11:20 przez Regsoft, łącznie zmieniany 4 razy.
- Myszor
- Posty: 10521
- Rejestracja: 30 paź 2014, 18:44
- Gramofon: Składak
- Lokalizacja: Wrocław
Re: Sony PS-X60 (i nie tylko) - Smarowanie windy ...
Czekam na tutorial jak naprawić lampkę strobo
Płyty na sprzedaż: viewtopic.php?t=21850
- Regsoft
- Posty: 6399
- Rejestracja: 05 wrz 2015, 17:20
- Myszor
- Posty: 10521
- Rejestracja: 30 paź 2014, 18:44
- Gramofon: Składak
- Lokalizacja: Wrocław
Re: Sony PS-X60 (i nie tylko) - Smarowanie windy ...

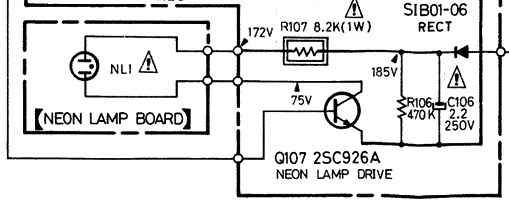

Lampkie wymieniłem. Jaki tranzystor pójdzie za ten?
Płyty na sprzedaż: viewtopic.php?t=21850
- Regsoft
- Posty: 6399
- Rejestracja: 05 wrz 2015, 17:20
Re: Sony PS-X60 (i nie tylko) - Smarowanie windy ...
Jeśli sprawdziłeś i wiesz, że padł to sam znajdziesz zamiennik bo masz podstawy wiedzy. Jeśli nie to ... zadzwoń do Przyjaciela. Najlepiej elektronika Ja nim niestety nie jestem. Jeszcze. Chyba.
PS. Oczywiście zamówiłem ten olej silikonowy. Sprawdzę czy będzie lepiej i dam znać
- kijek
- Posty: 186
- Rejestracja: 10 sty 2016, 15:42
- Gramofon: Pioneer PL-112D
Re: Sony PS-X60 (i nie tylko) - Smarowanie windy ...
Google wskazuje jako zamiennik NTE108. Tylko po co wkładać tam tranzystor za ok. 13 zł, skoro BC546 będzie w sam raz, a kosztuje 10 groszy Trzeba tylko mieć na uwadze inny układ wyprowadzeń.
Pioneer PL-112D (Shure M75ED) -> Kenwood KR-5200 -> Grado SR60e
Moja skromna kolekcja
Moja skromna kolekcja
- Regsoft
- Posty: 6399
- Rejestracja: 05 wrz 2015, 17:20
Re: Sony PS-X60 (i nie tylko) - Smarowanie windy ...
Smar silikonowy CX80 okazał się za mało lepki.
Użyłem zalecany przez Sony olej silikonowy o lepkości 30000 cSt.
Teraz faktycznie winda działa idealnie.

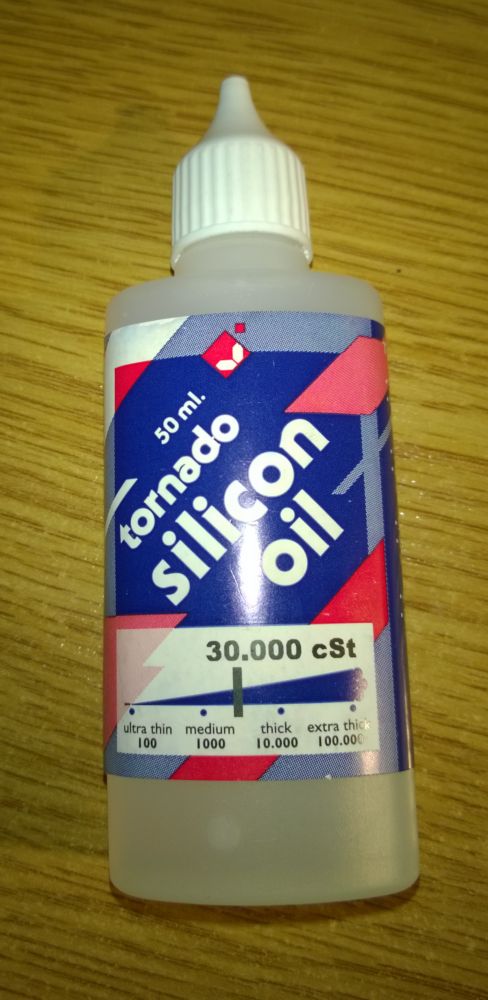

To właśnie ten olej.
Modelarski od dyferencjałów
Użyłem zalecany przez Sony olej silikonowy o lepkości 30000 cSt.
Teraz faktycznie winda działa idealnie.
To właśnie ten olej.
Modelarski od dyferencjałów
- Pawelec
- Posty: 3231
- Rejestracja: 17 gru 2012, 20:18
- Gramofon: Składak
- Lokalizacja: Okolice Warszawy
Re: Sony PS-X60 (i nie tylko) - Smarowanie windy ...
Chyba jeszcze będzie mało
AKTUALNA SPRZEDAŻ - pierwszy post
viewtopic.php?t=15809#p307122
Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
viewtopic.php?t=15809#p307122
Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
- Regsoft
- Posty: 6399
- Rejestracja: 05 wrz 2015, 17:20
- Pawelec
- Posty: 3231
- Rejestracja: 17 gru 2012, 20:18
- Gramofon: Składak
- Lokalizacja: Okolice Warszawy
Re: Sony PS-X60 (i nie tylko) - Smarowanie windy ...
Sorki, to był skrót myślowy co do lepkości a nie ilości
Jak jest dobrze to super
AKTUALNA SPRZEDAŻ - pierwszy post
viewtopic.php?t=15809#p307122
Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
viewtopic.php?t=15809#p307122
Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
- Regsoft
- Posty: 6399
- Rejestracja: 05 wrz 2015, 17:20
Re: Sony PS-X60 (i nie tylko) - Smarowanie windy ...
I o nią mi dokładnie chodzi. Bardziej lepka nie może być bo by winda opadała za wolno. Jednak Sony wie co tam trzeba zaaplikować Oczywiście dopiero teraz to mogę potwierdzić jak sprawdziłem. CX80 jest zdecydowanie mniej lepki co czuć od razu po zaaplikowaniu próbując ręką przesunąć ten element ruchomy po dociśnięciu sprężyną ...
- Pawelec
- Posty: 3231
- Rejestracja: 17 gru 2012, 20:18
- Gramofon: Składak
- Lokalizacja: Okolice Warszawy
Re: Sony PS-X60 (i nie tylko) - Smarowanie windy ...
AKTUALNA SPRZEDAŻ - pierwszy post
viewtopic.php?t=15809#p307122
Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
viewtopic.php?t=15809#p307122
Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
- Regsoft
- Posty: 6399
- Rejestracja: 05 wrz 2015, 17:20
Re: Sony PS-X60 (i nie tylko) - Smarowanie windy ...
I tu się (niestety) nie myliłeś. Miałem dwa w którym było ok 30.000 cst. W pierwszym przypadku sprężyna chyba faktycznie dociskała tarcze (może nie była oryginalna bo ledwo docisnąłem podkładkę aby założyć zawleczkę) a w drugim ktoś intensywnie wysmarował wspornik windy co miało wpływ na działanie całości. Teraz czyszczę co się da i na same tarcze zgodnie z sugestią Draganta aplikuję olej silikonowy 1.000.000 cst.
Efekt jak na poniższych filmikach ...
https://mega.nz/#!q15XzawR!C_s4Tysm429D ... szsj9m8PdE
https://mega.nz/#!jhIX0IaB!wDREkeuiC0Od ... uEj_0RmCtg
- darkman
- Posty: 15412
- Rejestracja: 02 paź 2015, 09:23
- Gramofon: PL70LII, PSX60
- Lokalizacja: Topanga Corral
- Kontakt:
Re: Sony PS-X60 (i nie tylko) - Smarowanie windy ...
Regosław, dałeś to samo w dwóch tematach?
