Niemiec płakał jak wyrzucał...Dual 1226 [renowacja]

#1

Post autor: olsza84 »

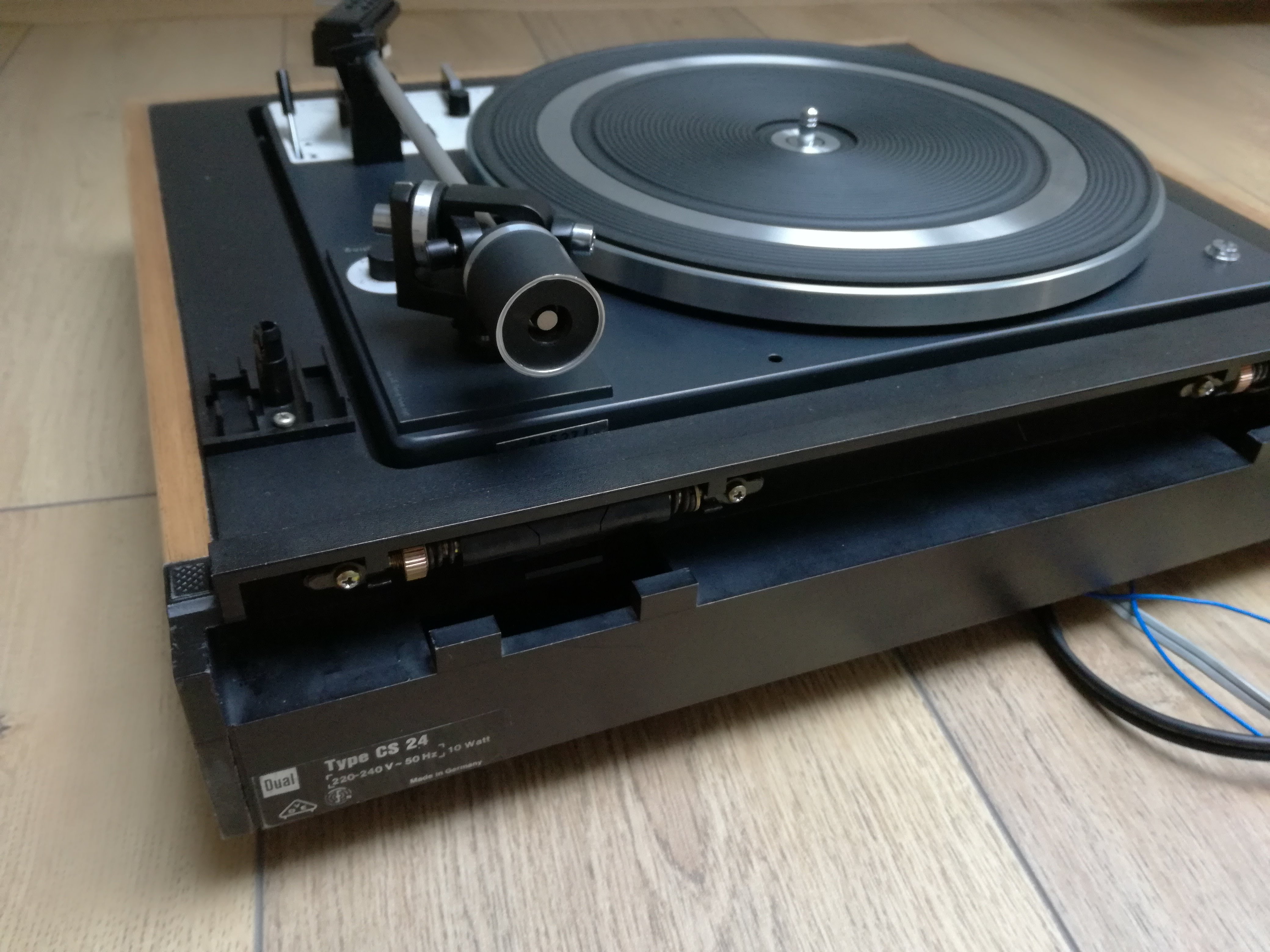

No właśnie jak w temacie, sporo łez musiał uronić :mrgreen: A tak poważnie, to żeby nie było nudno pośród trzech takich samych Duali 1019 (które aktualnie u mnie na tapecie), to wziąłem sobie na warsztat ten oto model w stanie jak widać na zdjęciach. Raczej nie zostanie u mnie długo i pójdzie do ludzi. Ale dam mu drugie życie, bo to całkiem fajny gramofon. Bardzo podobny do Duala 1228.

NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: Niemiec płakał jak wyrzucał...Dual 1226 [renowacja]

#2

Post autor: olsza84 »

Ok miałem już wcześniej coś wrzucić ale czasu brak, więc nadrabiam zaległości. Widok z lotu ptaka na całość

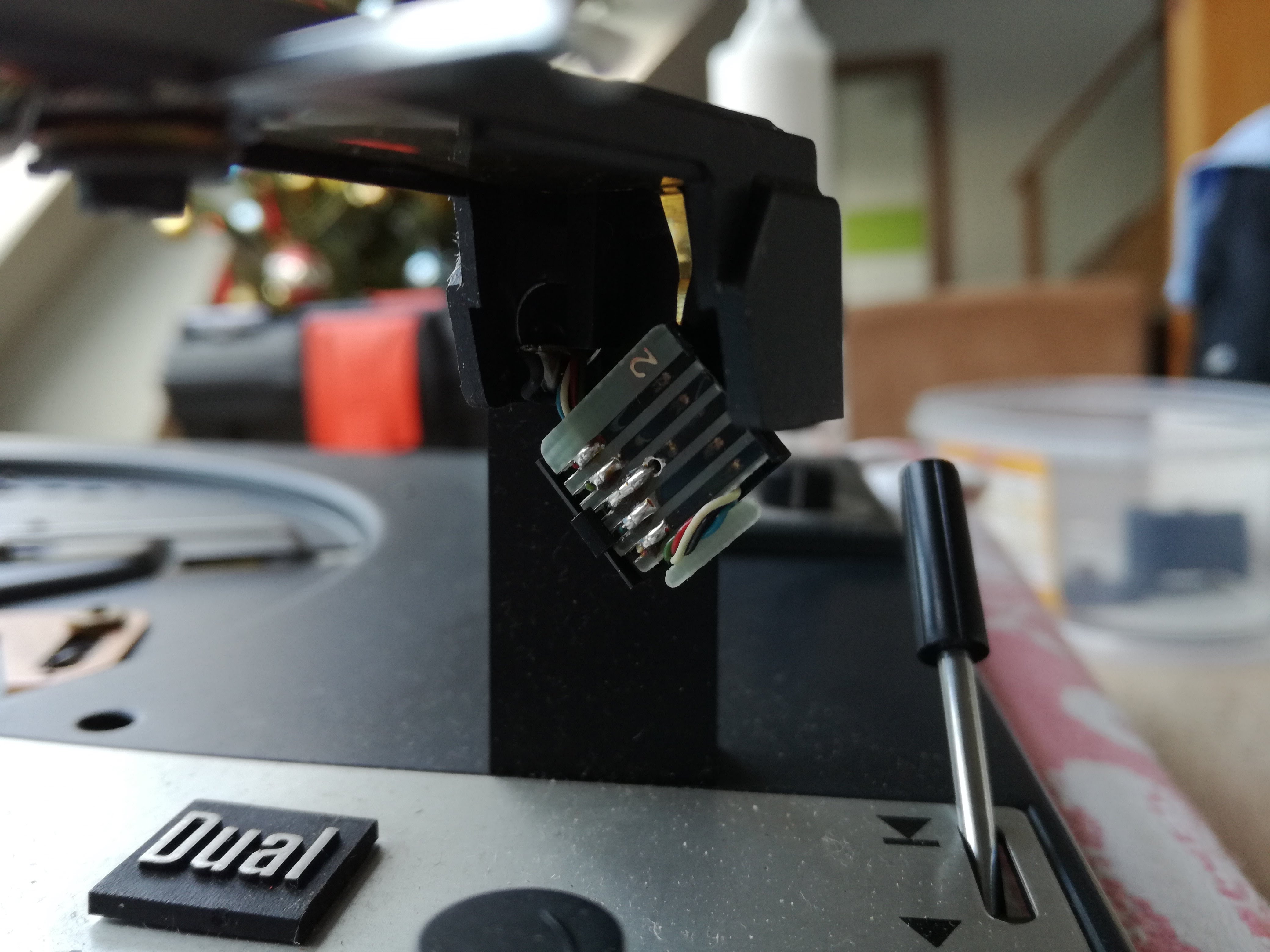

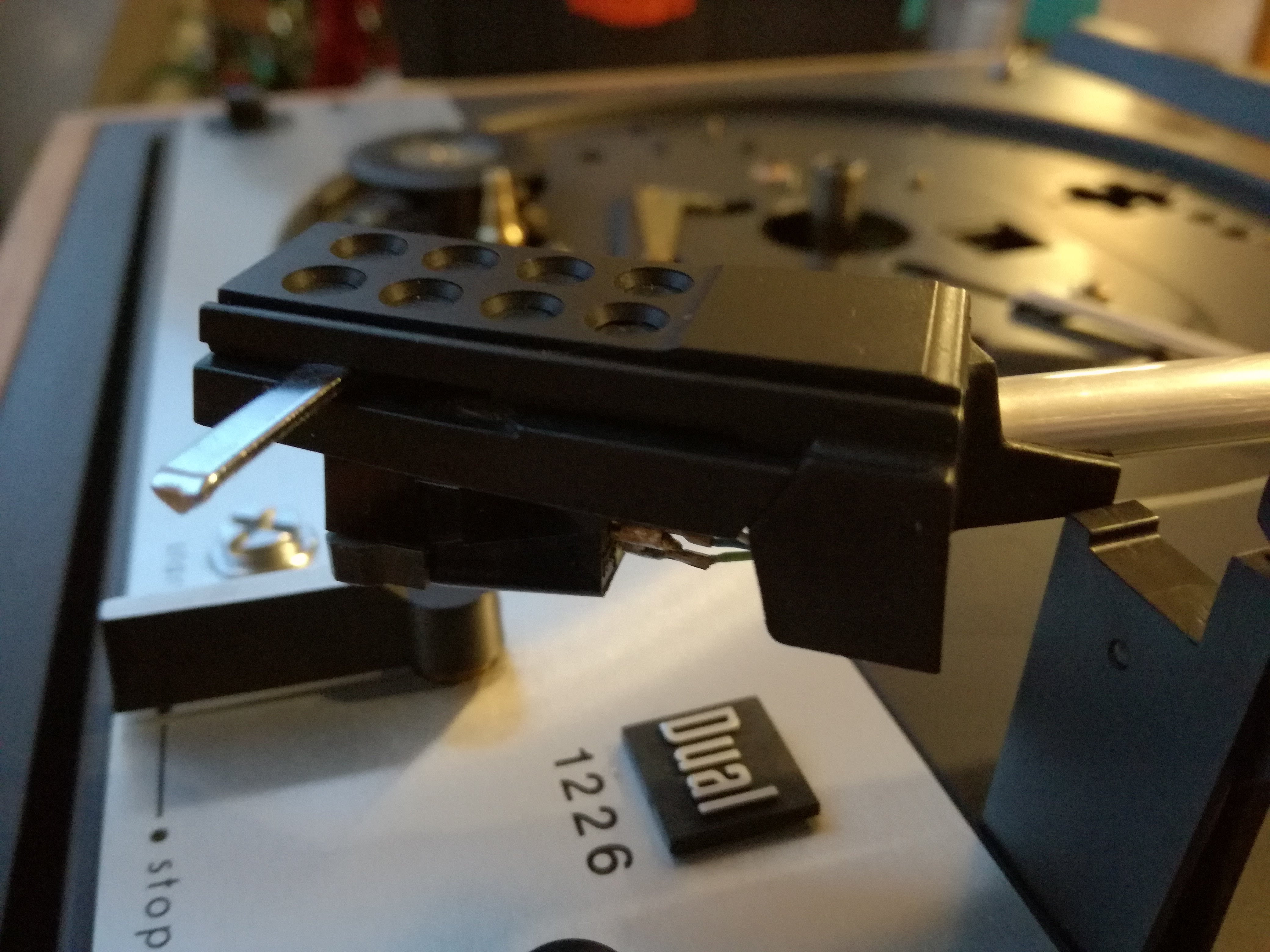

Od razu zabieram się za czyszczenie styków headshella...

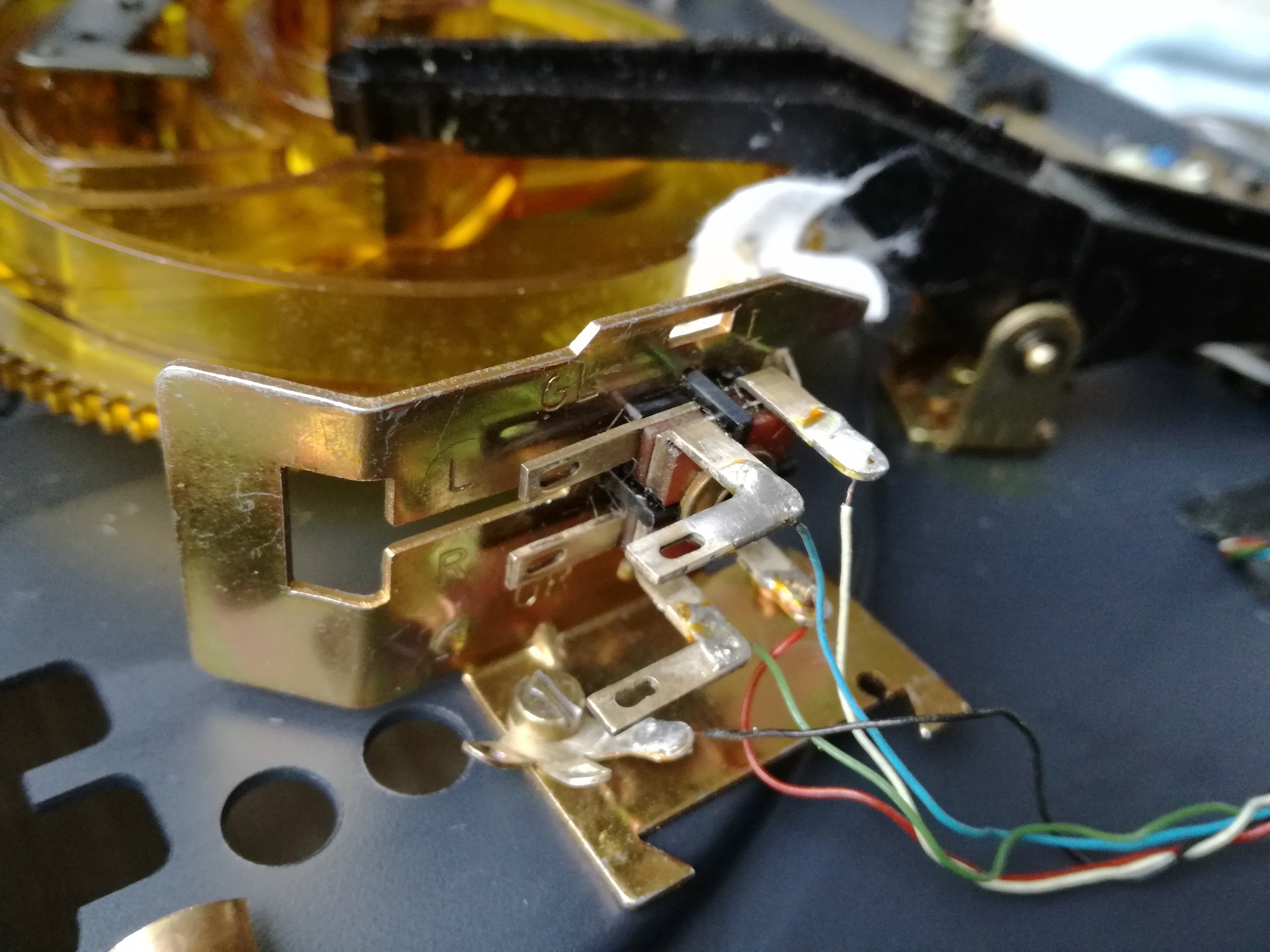

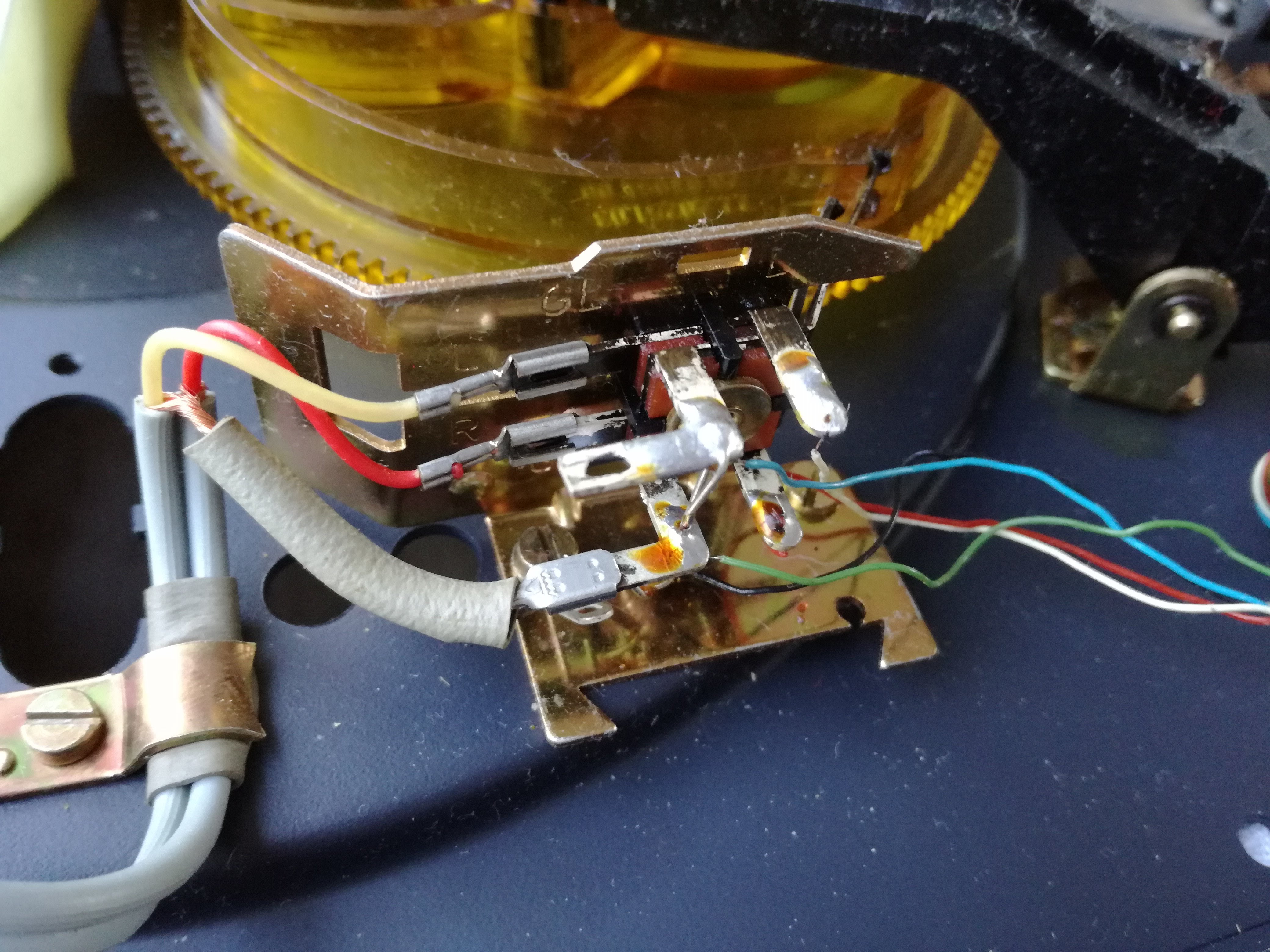

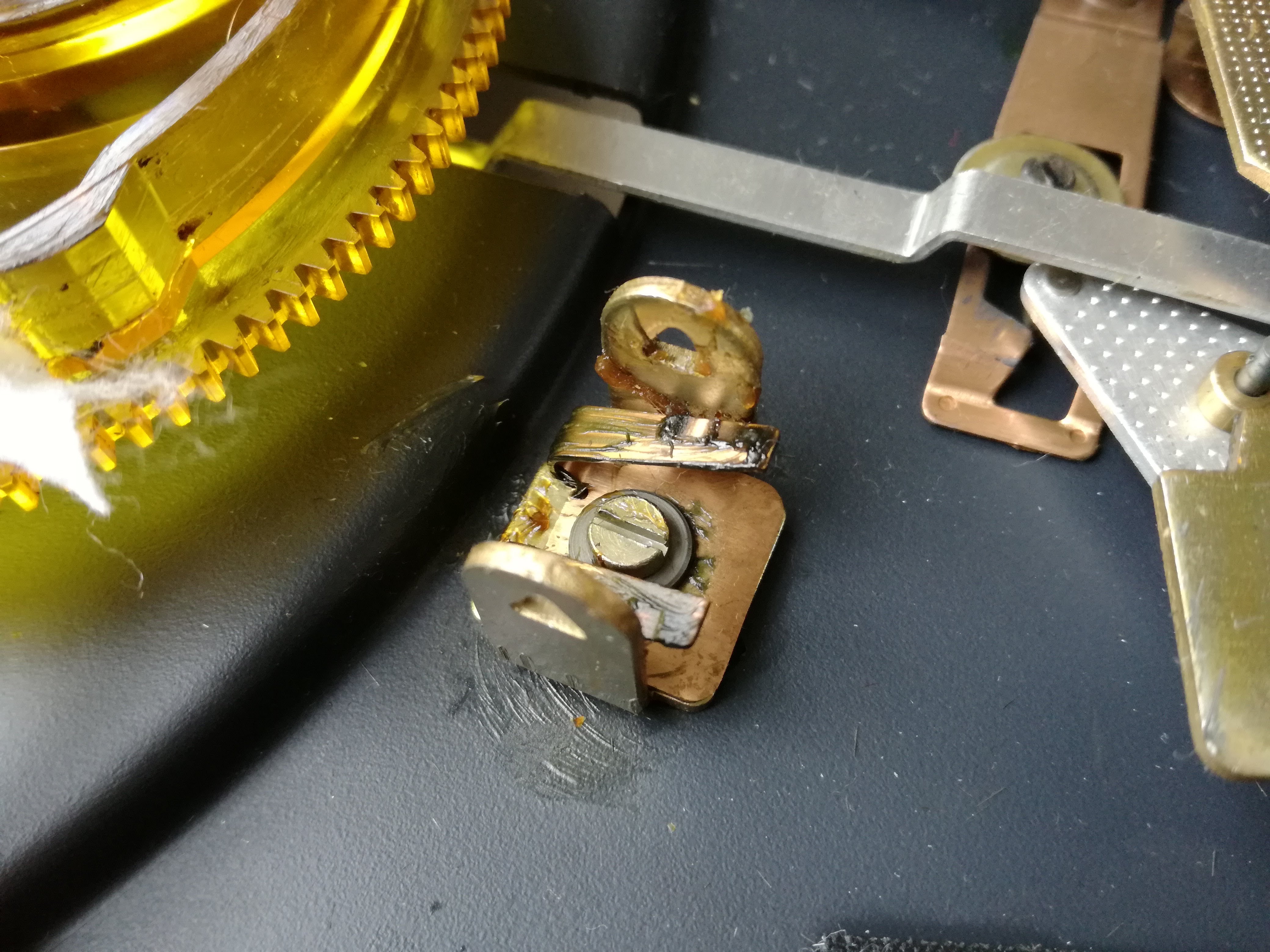

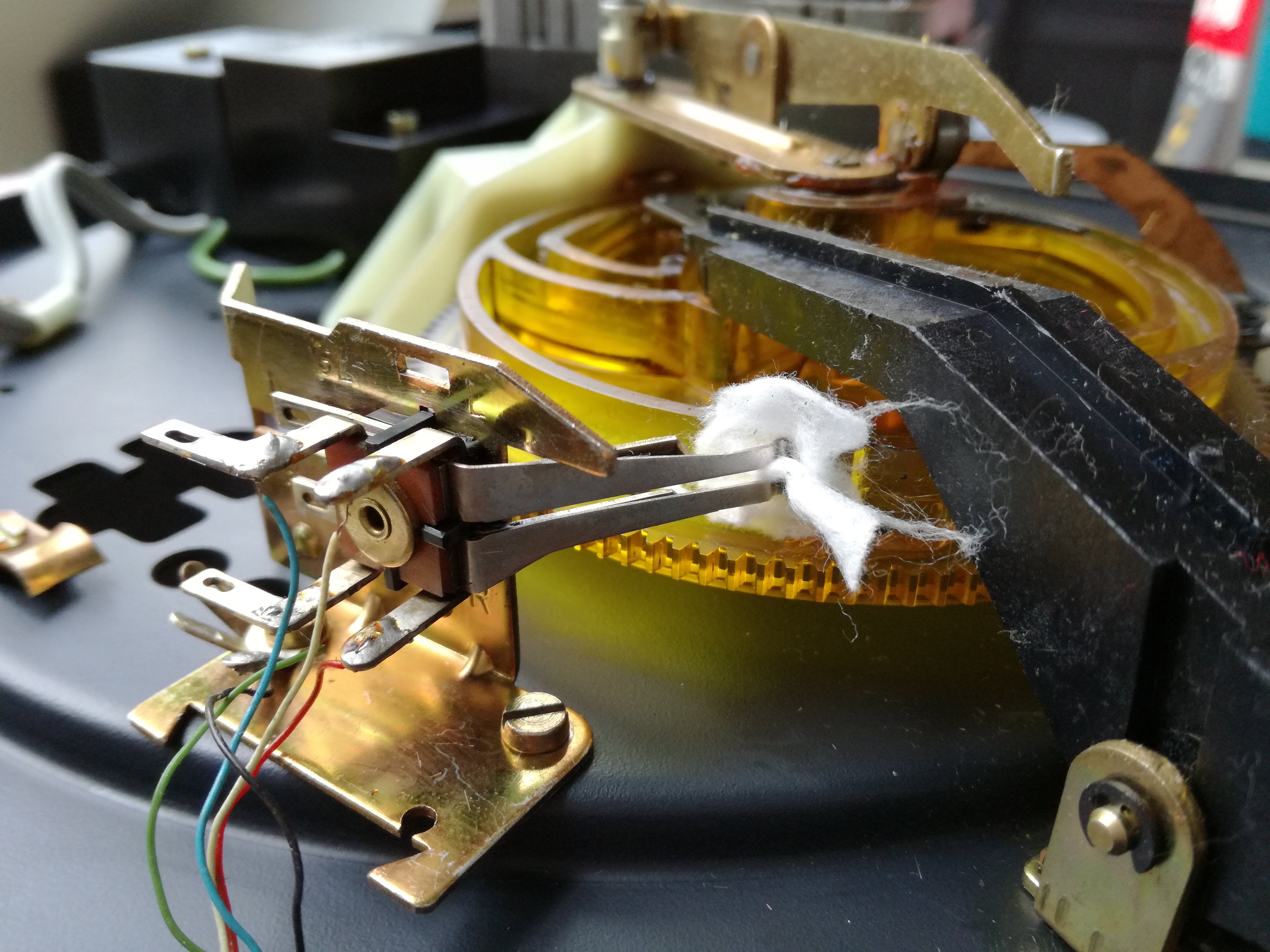

...oraz następnie za styki sygnałowe i mechanizmu wyciszenia wkładki. Przy okazji rozdzielam masę kanałów

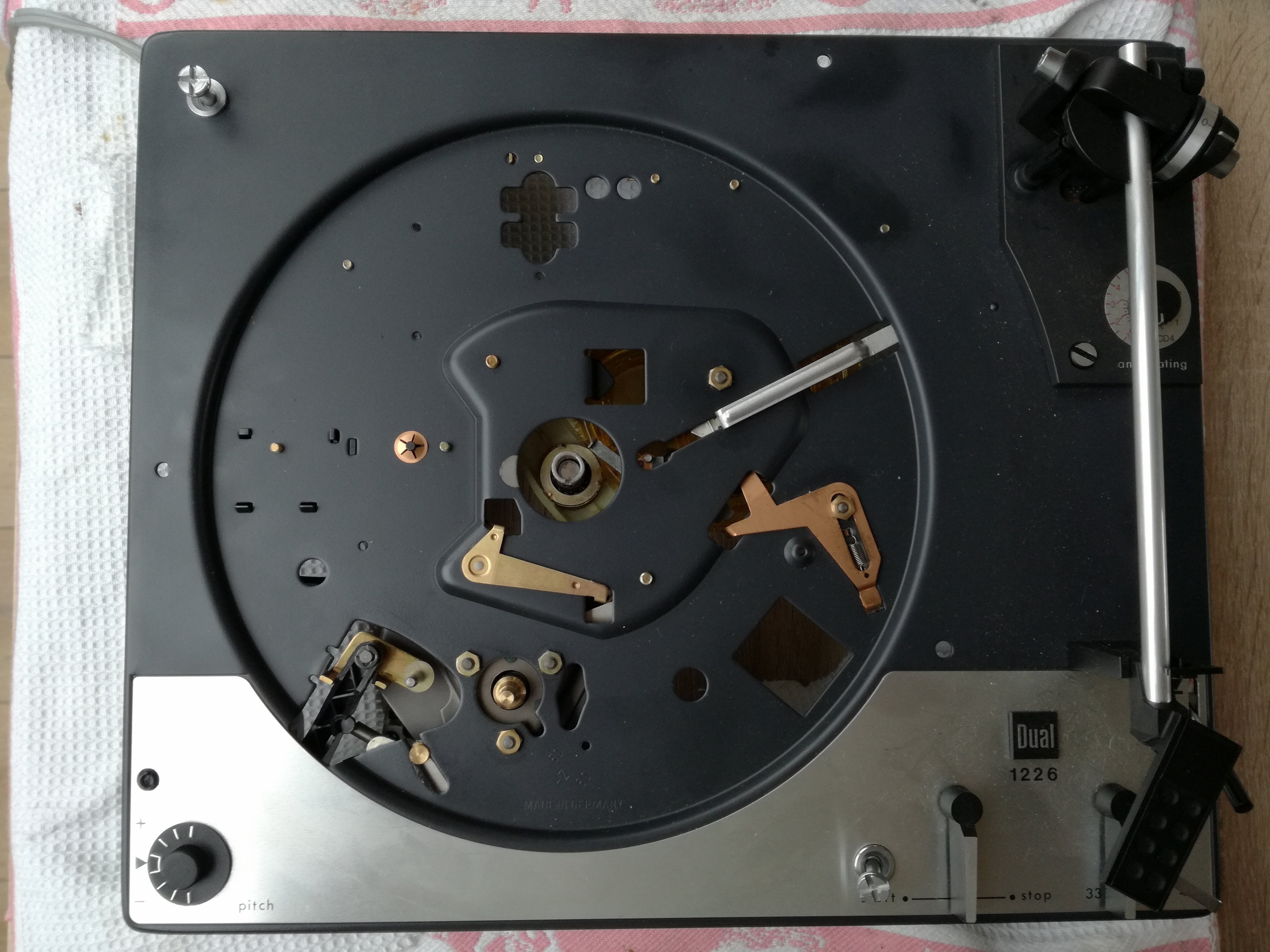

Demontuję po kolei elementy mechaniki do gruntownego czyszczenia

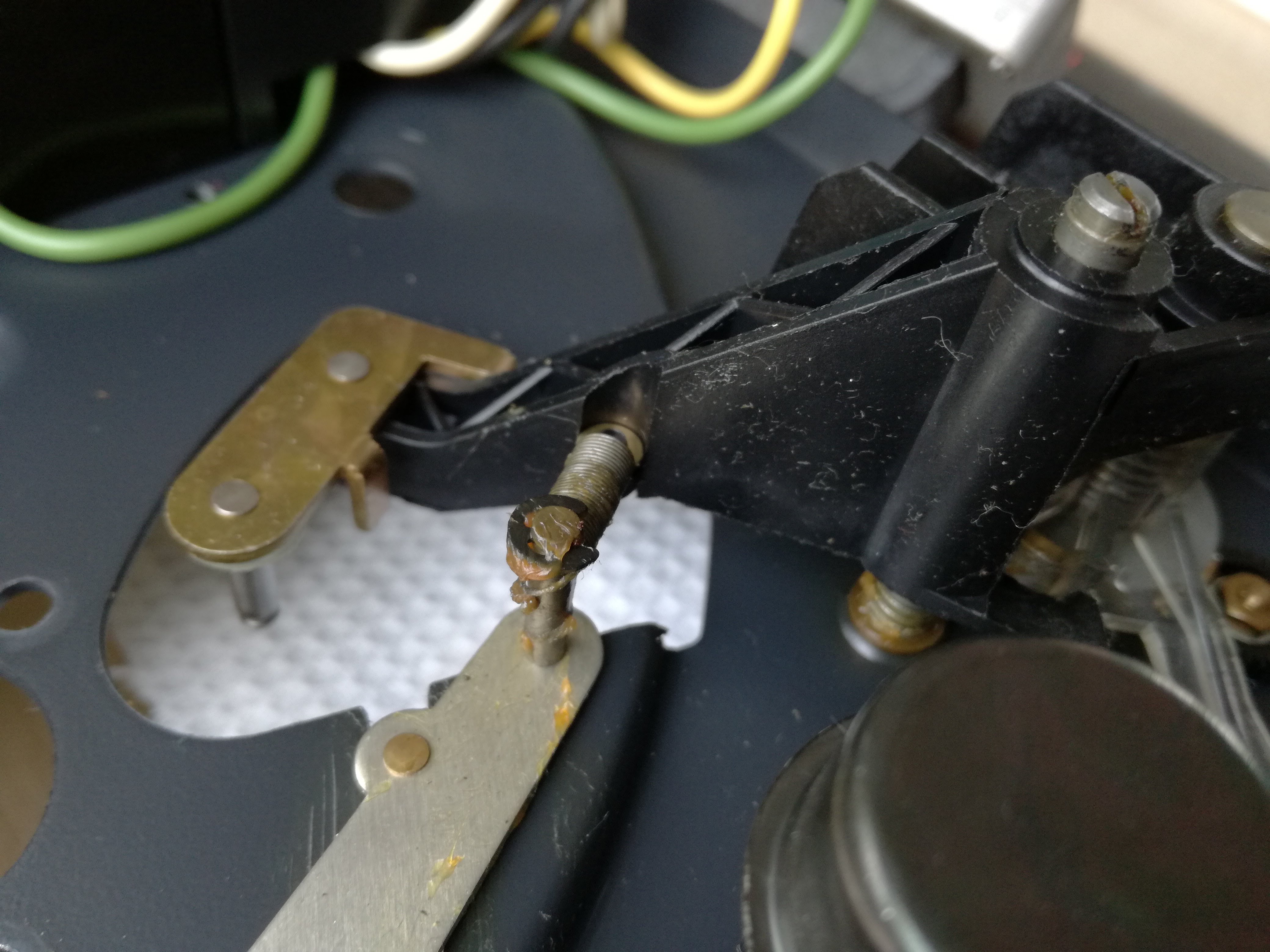

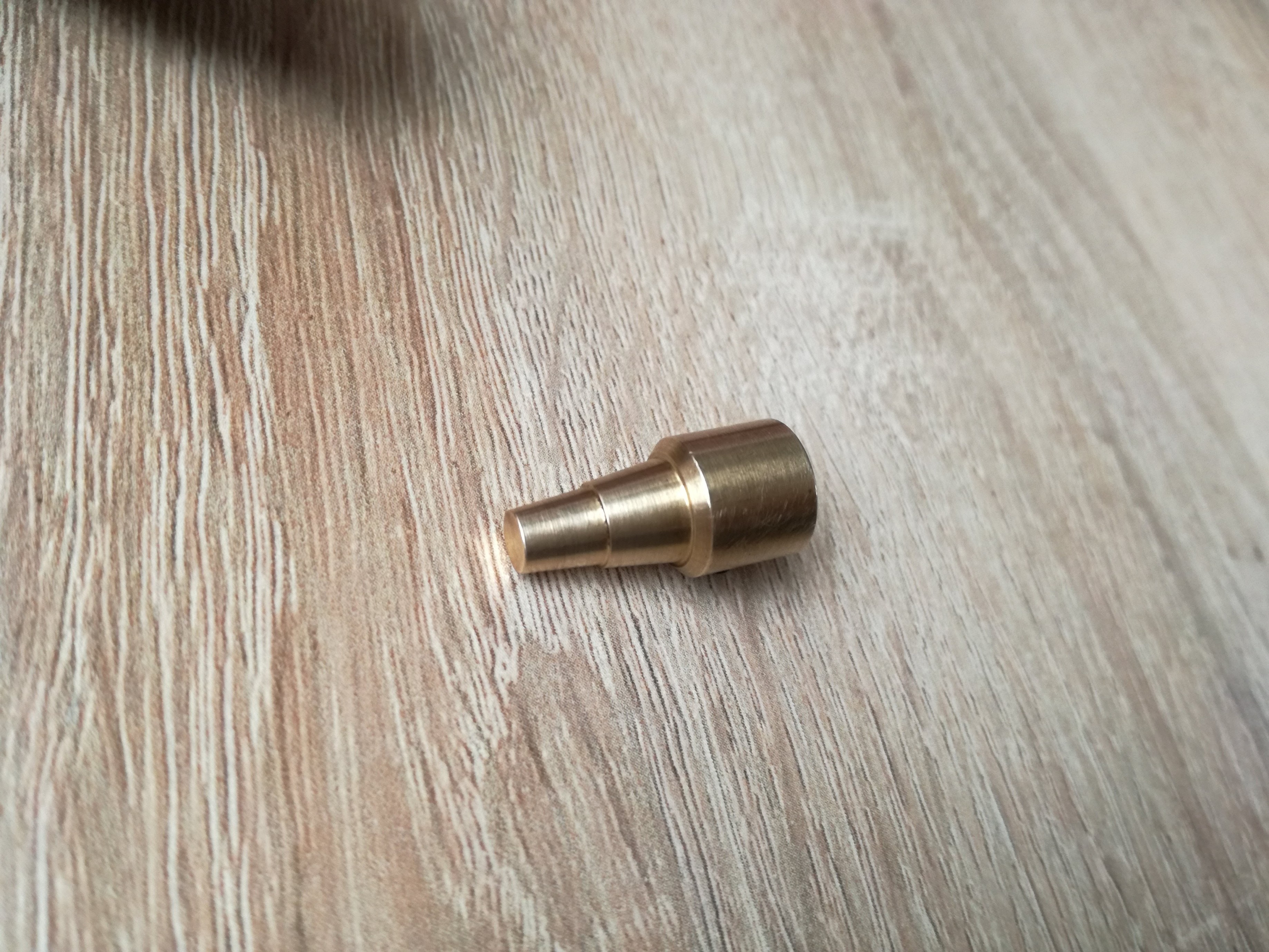

Zakładam nowy steuerpimpel

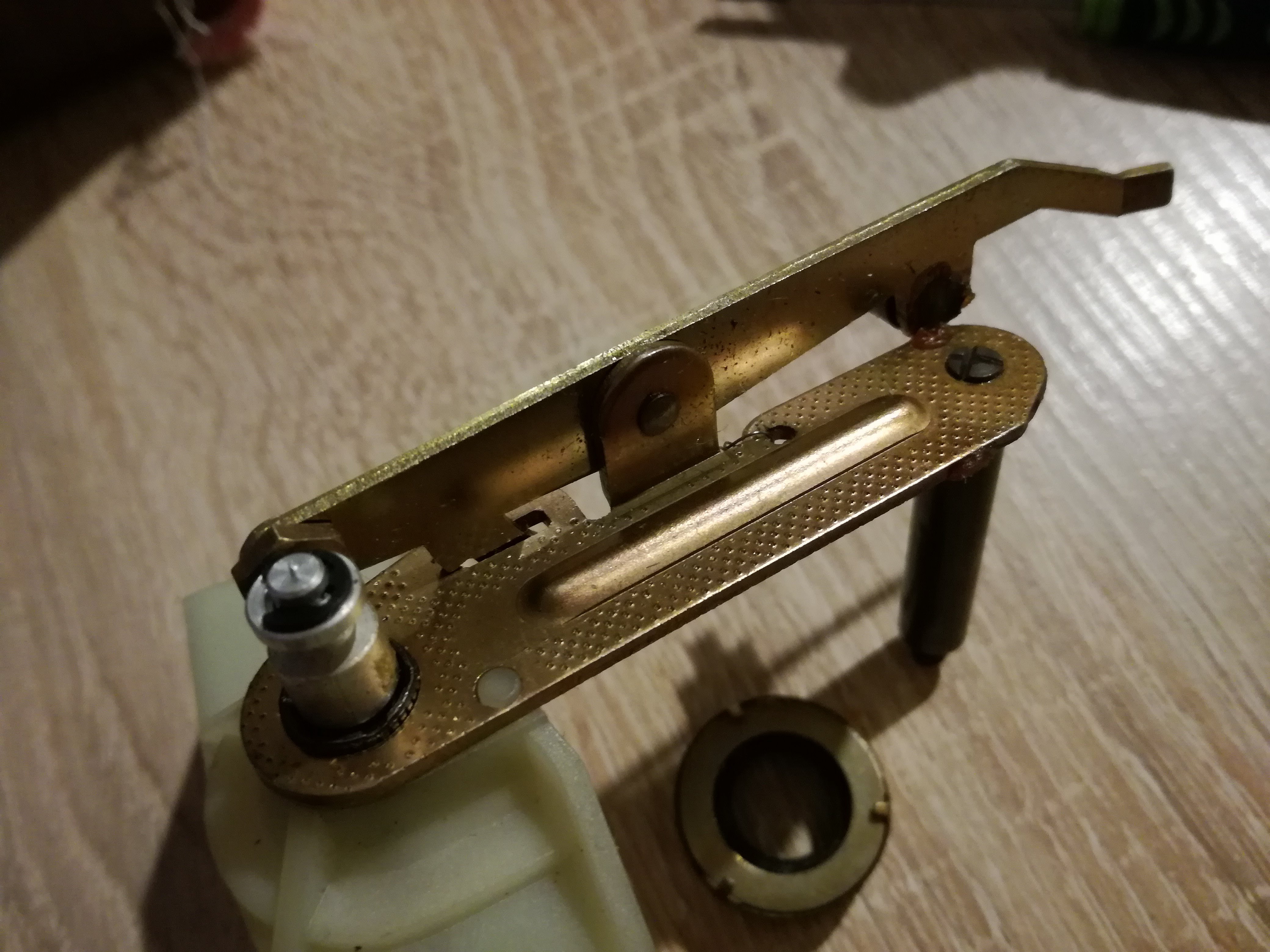

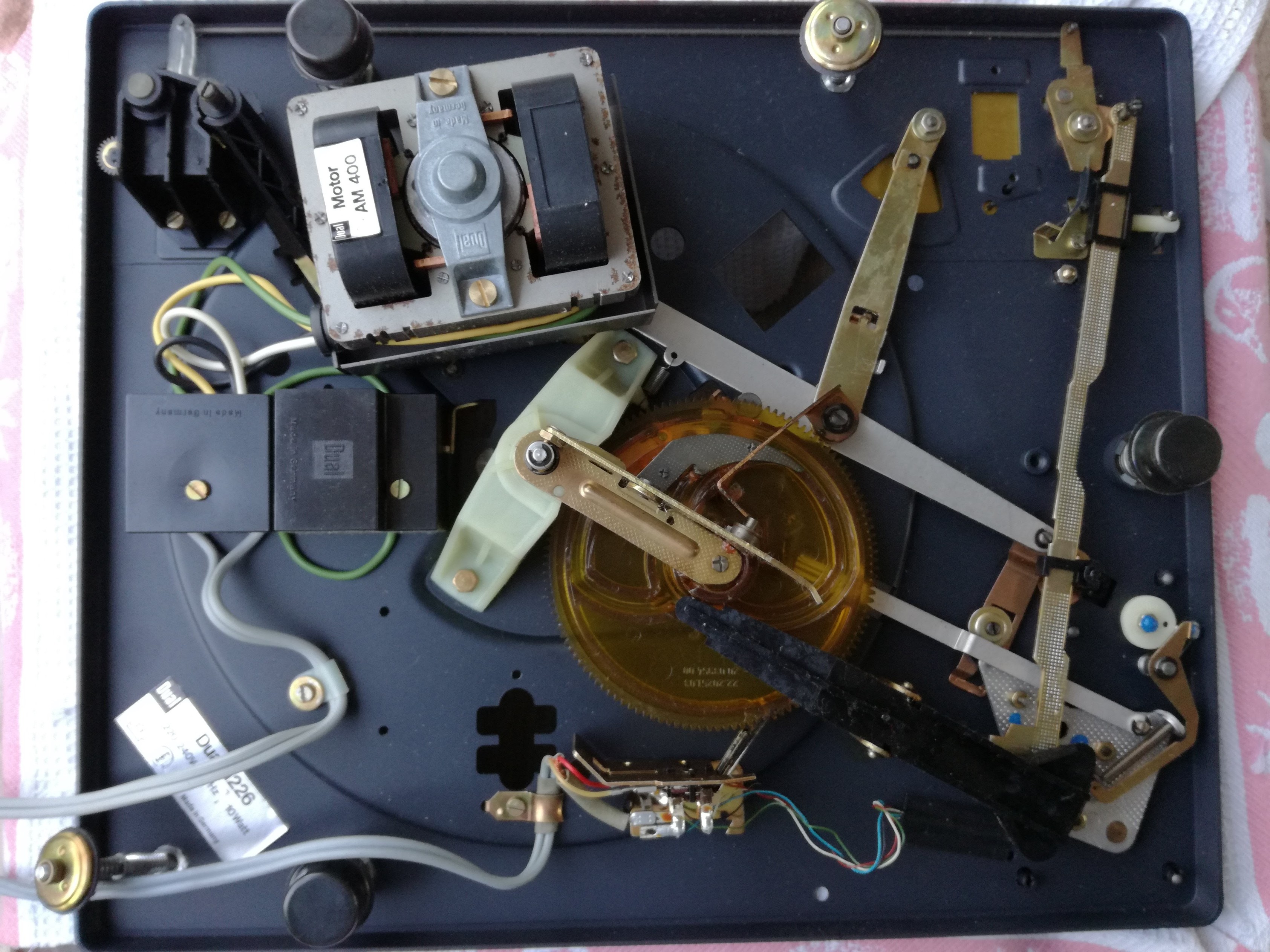

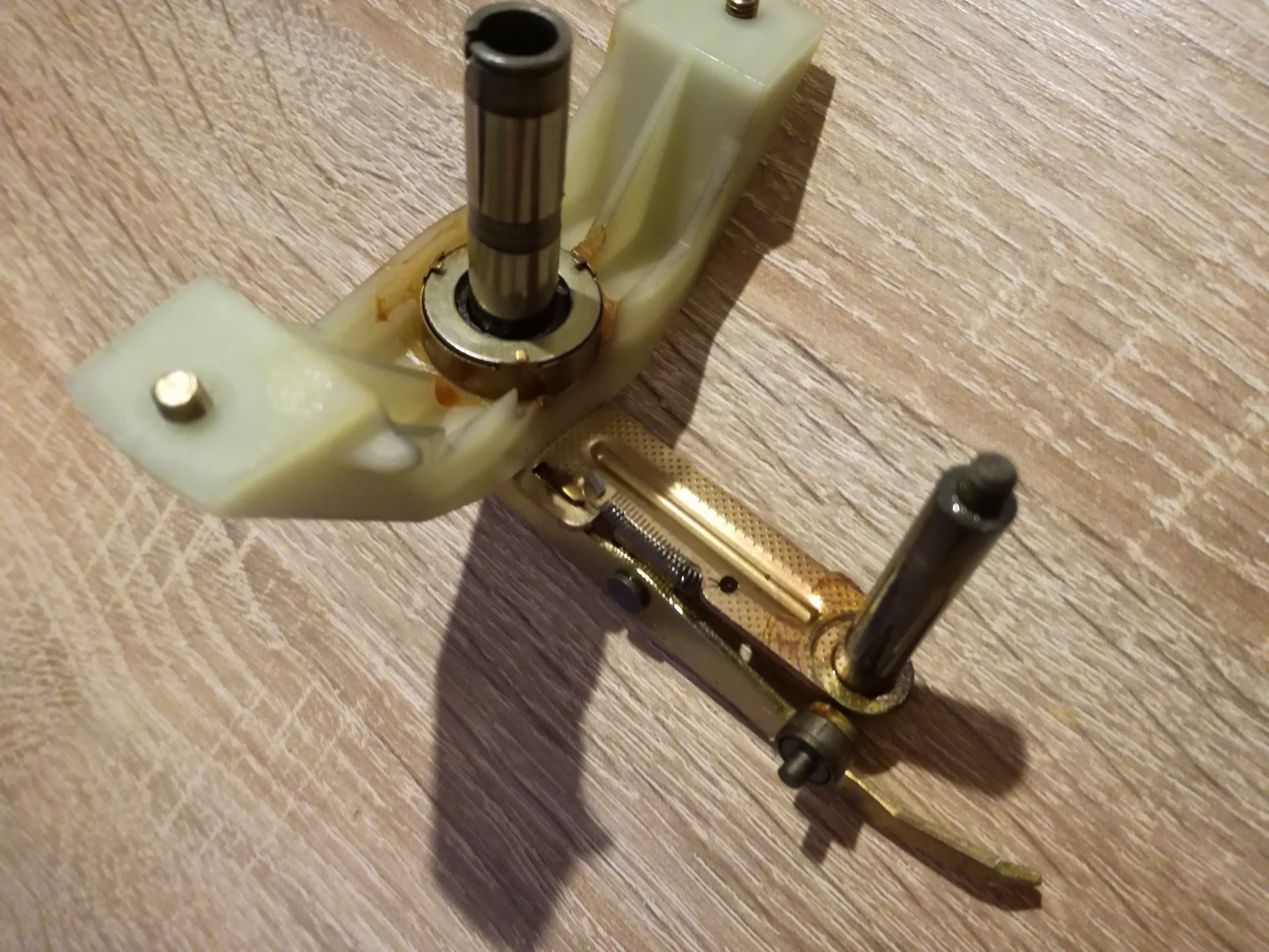

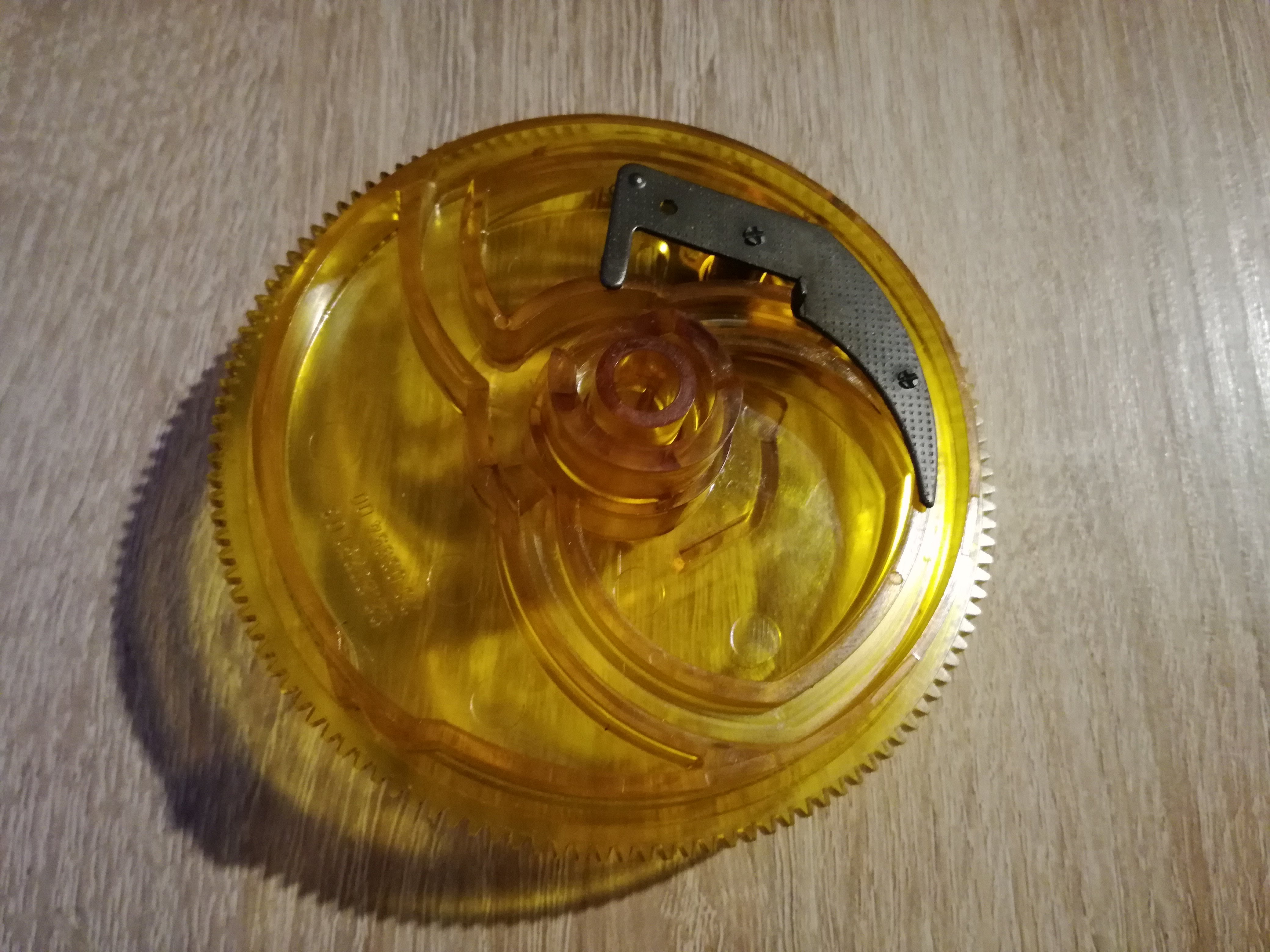

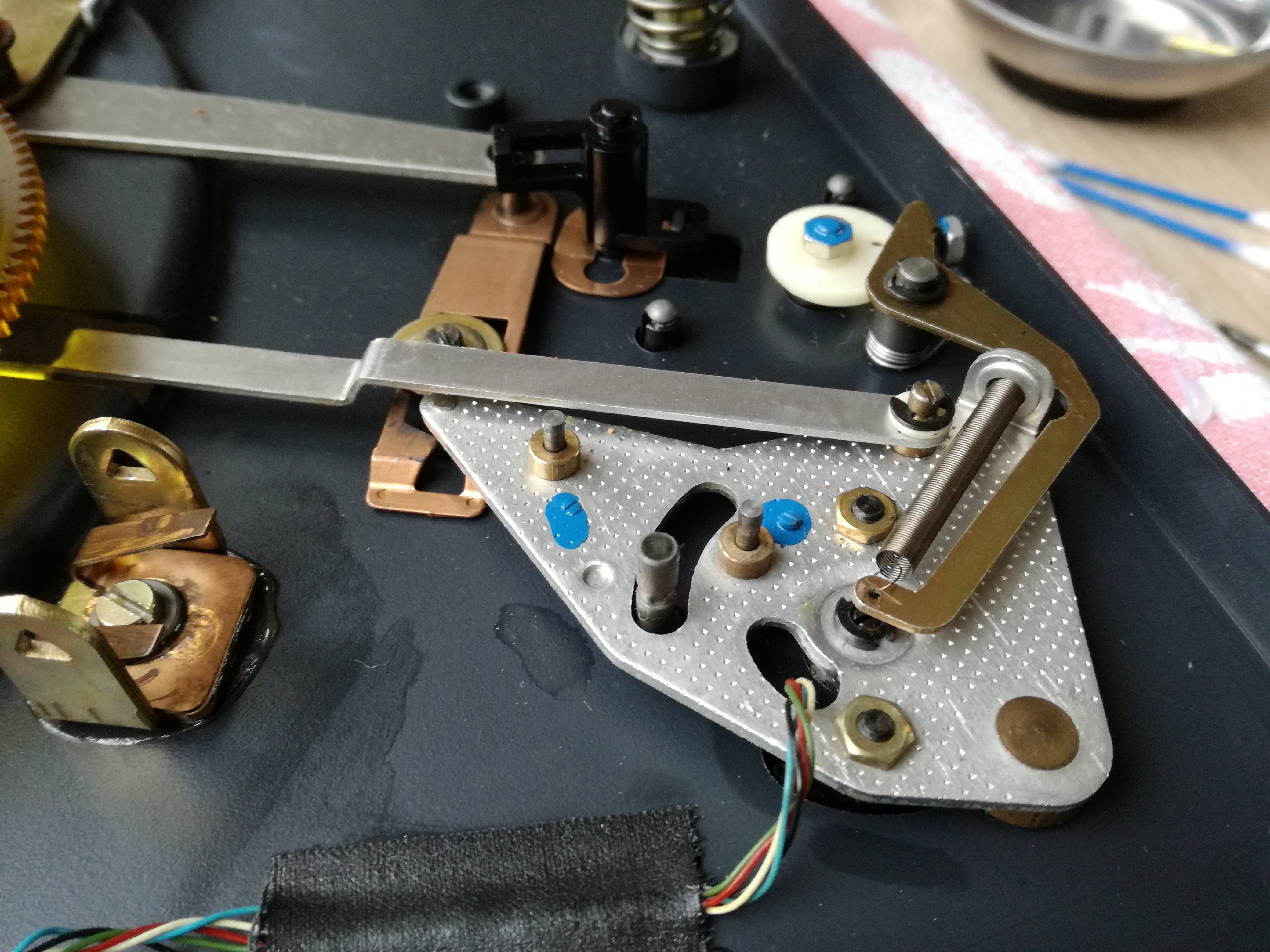

I jadę dalej z mechaniką: koło sterujące i mostek łożyska wraz z mechanizmem zmieniarki

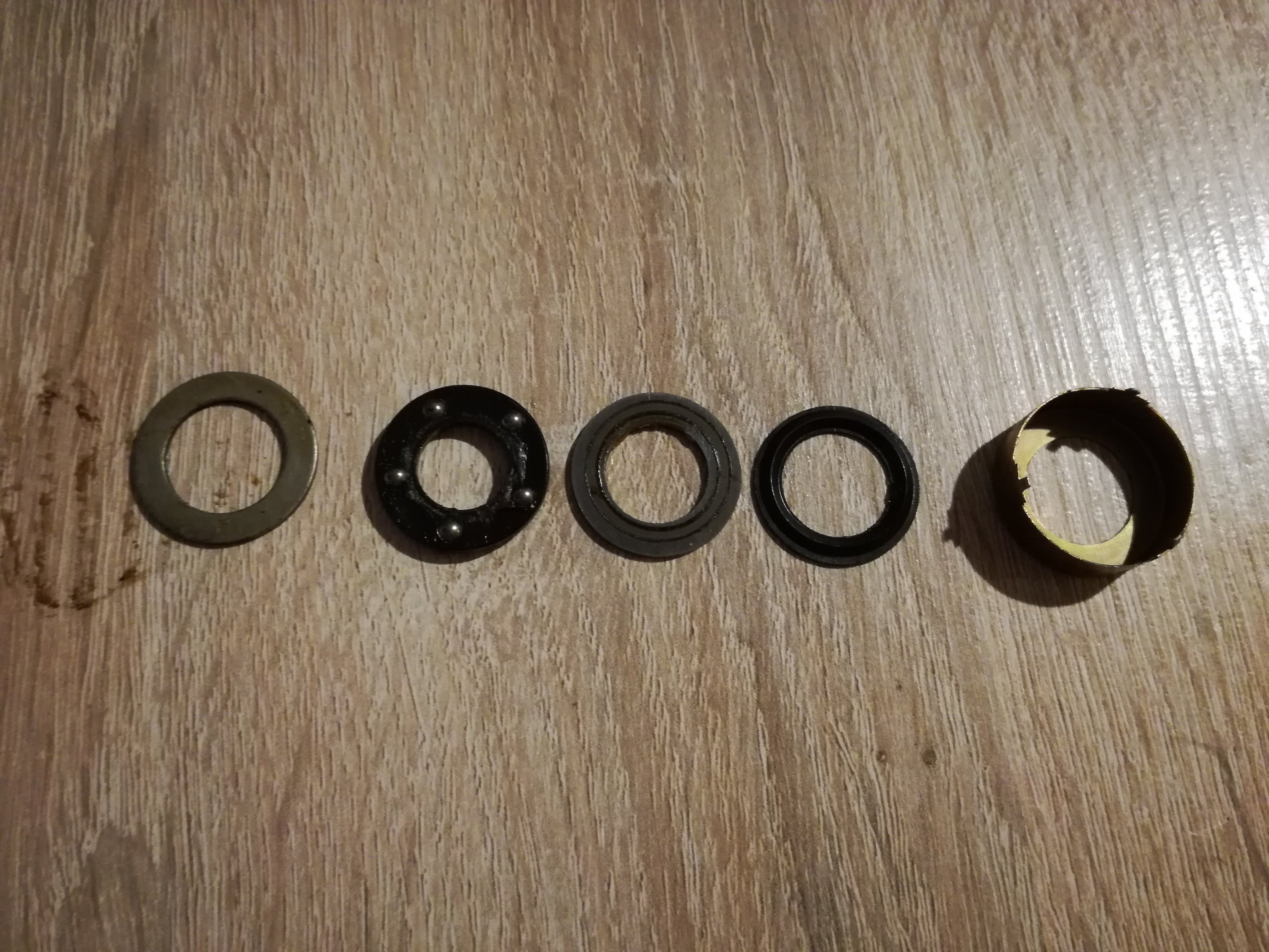

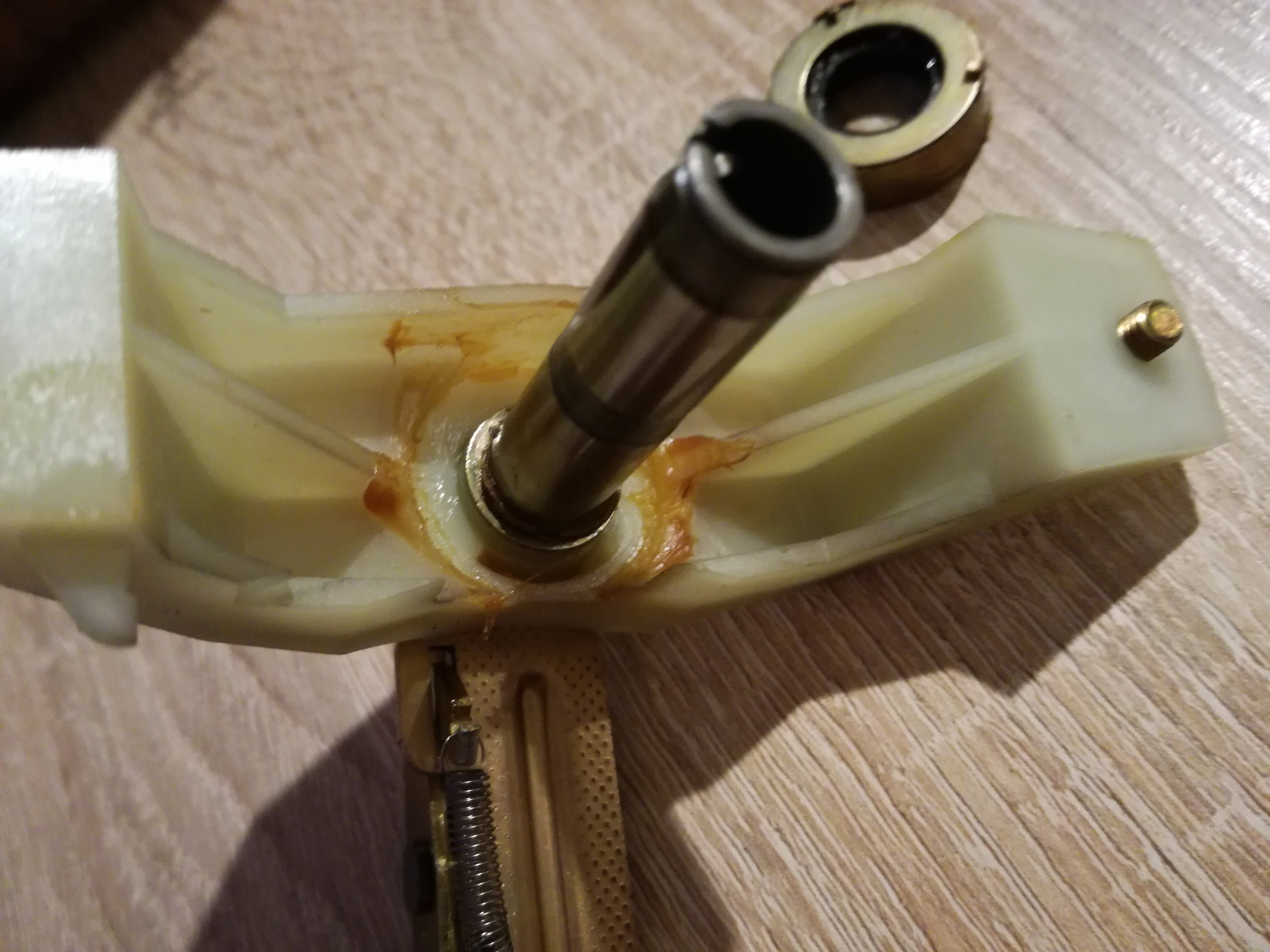

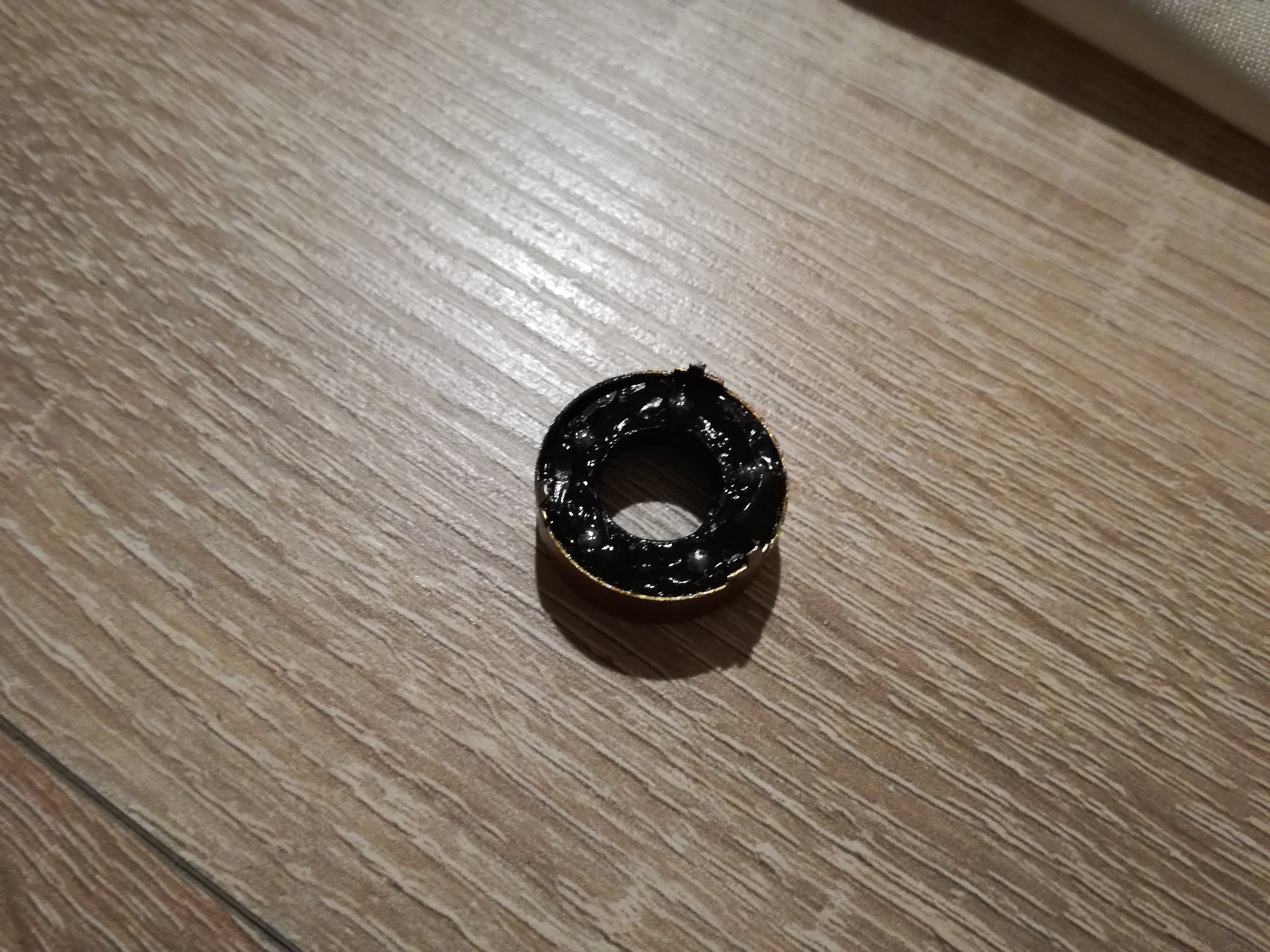

Rozbieram, czyszczę i smaruję łożysko talerza. Od jakiegoś czasu używam do tego celu smaru zamiast oleju

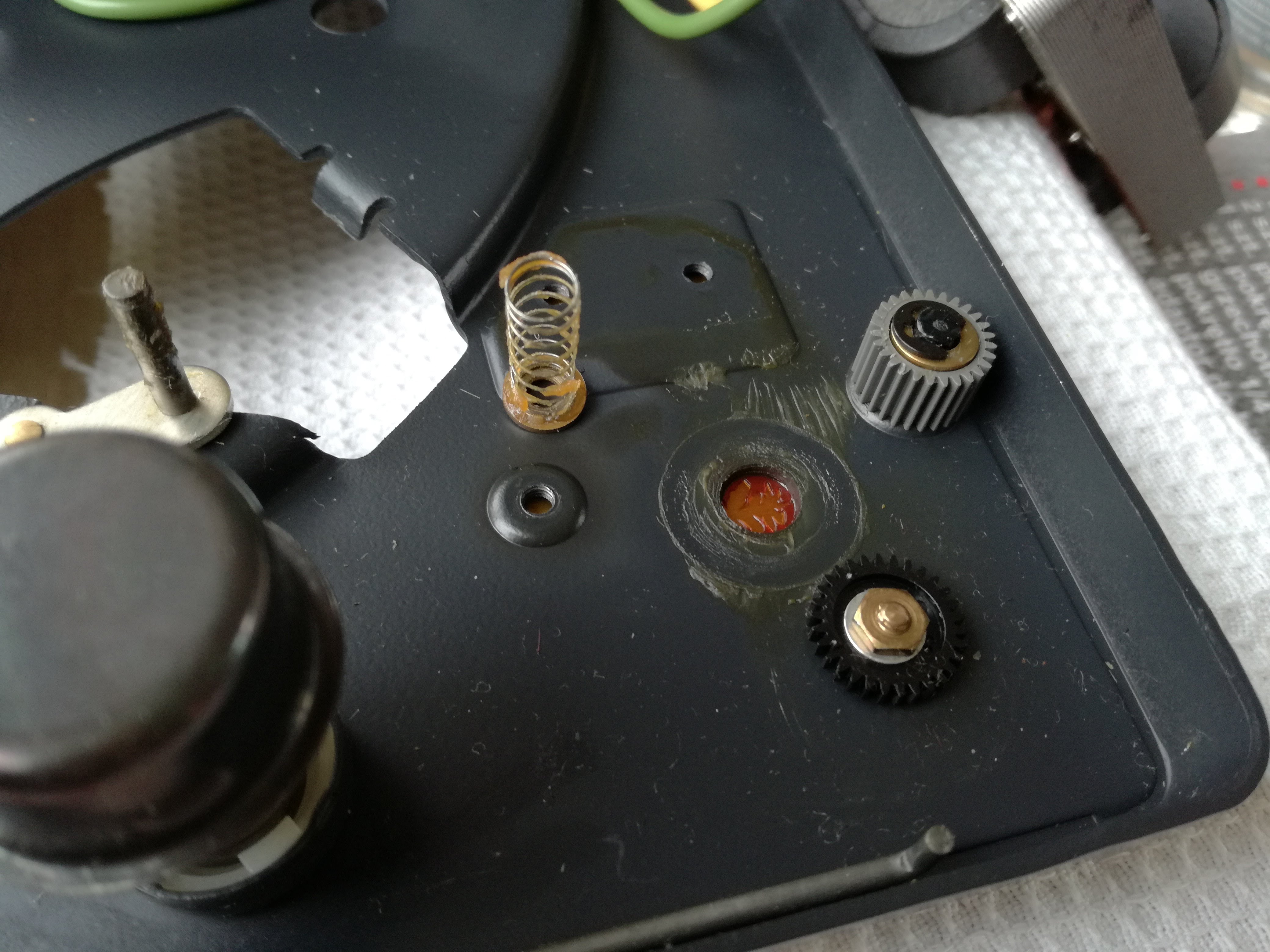

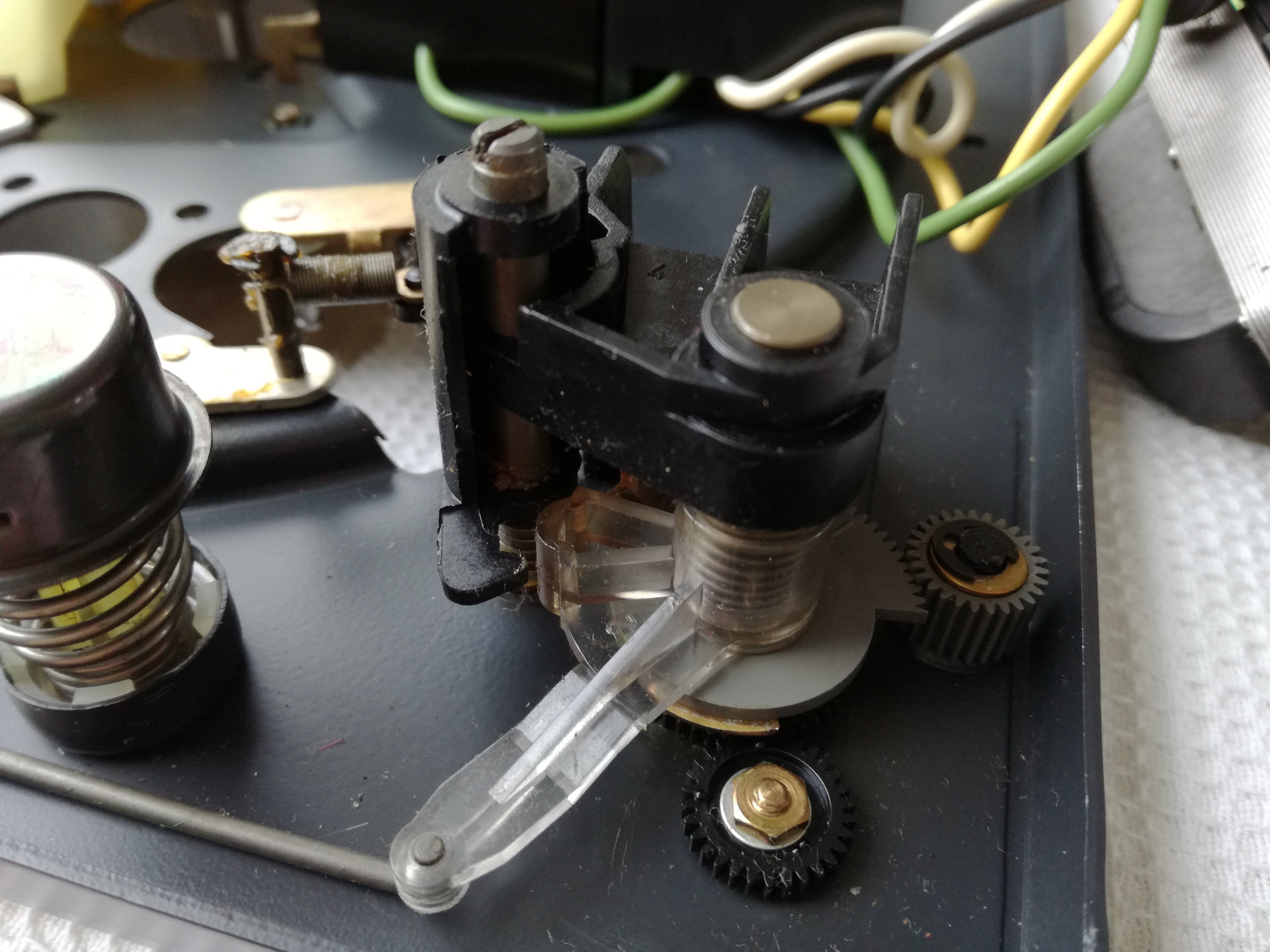

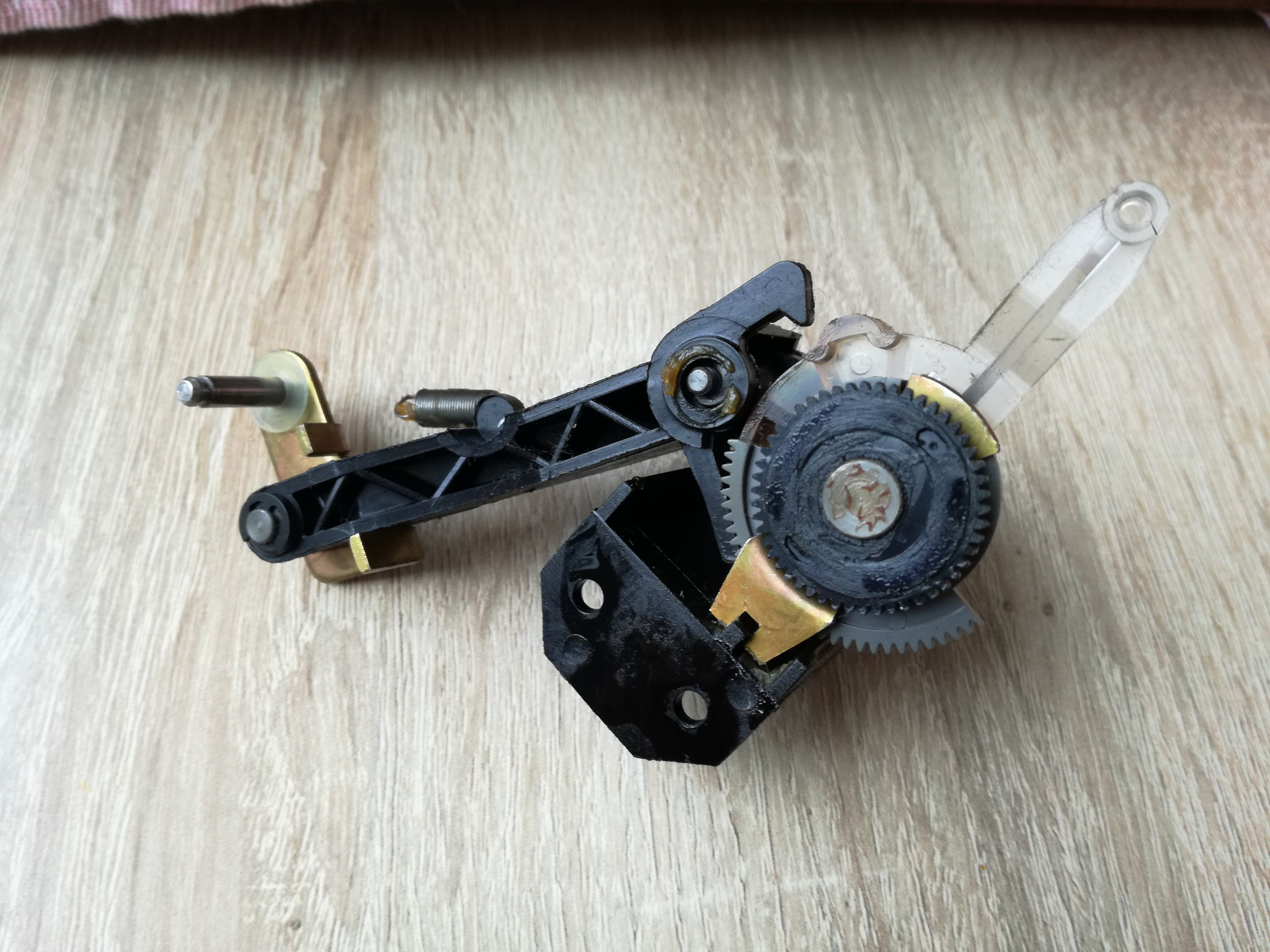

Demontuję mechanizm zmiany obrotów wraz z pitchem. W całości do rozebrania i czyszczenia. Nakładam potem świeżutki smar. Dual mówi ledwo słyszalnym tonem "Danke" ;)

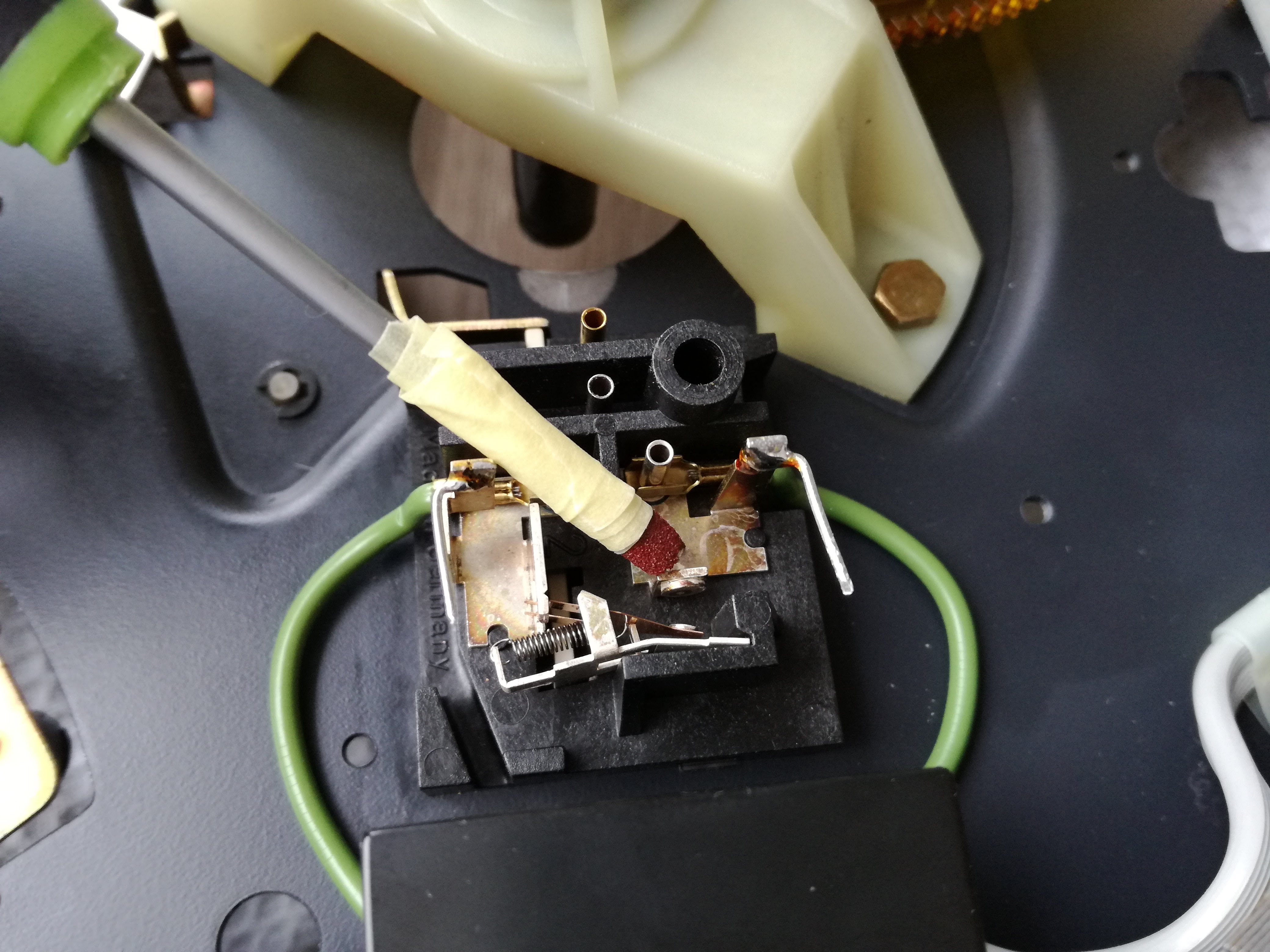

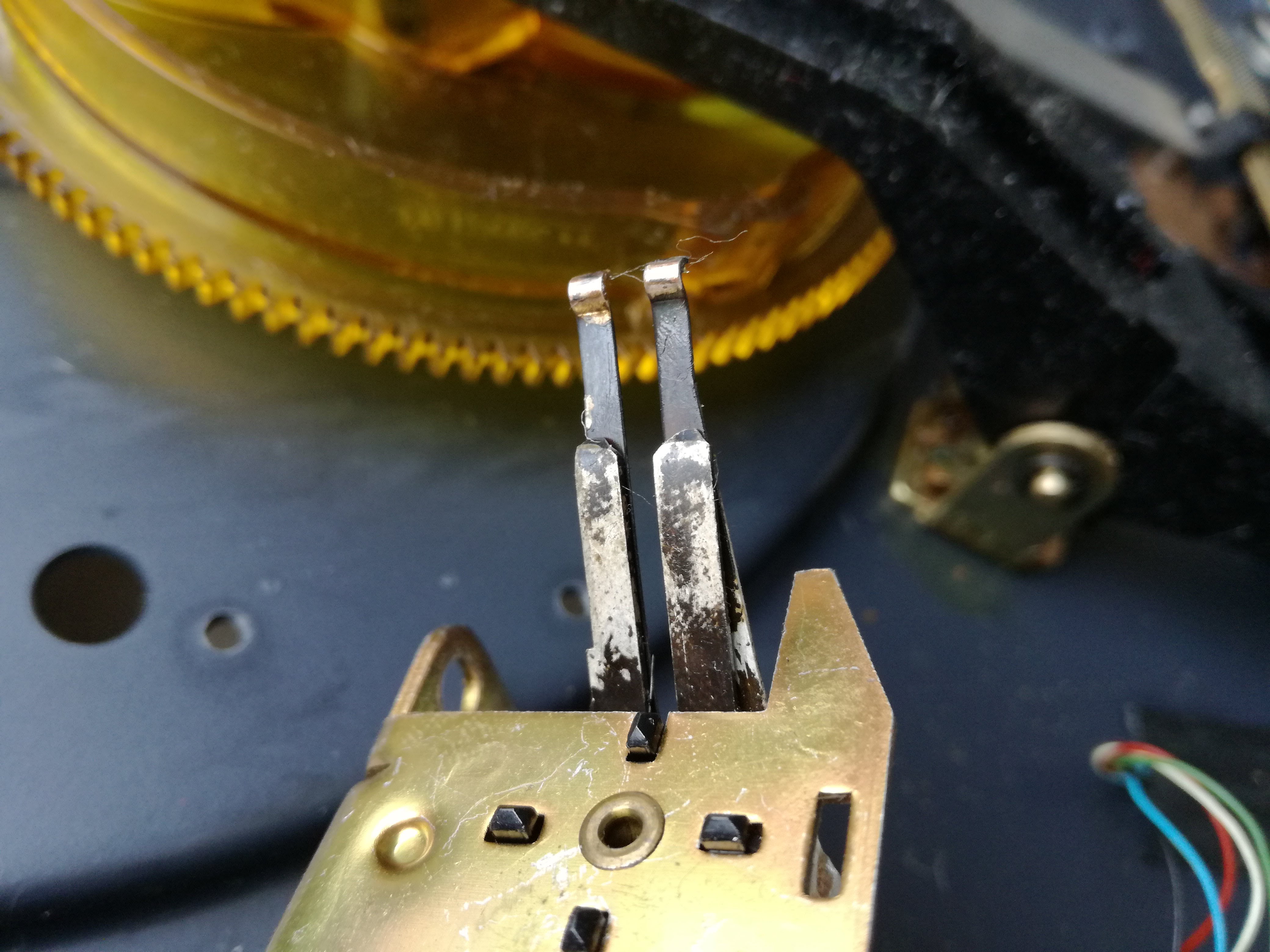

Czyszczę styki włącznika zasilania. Żeby nie iskrzyło i pykało w kolumnach. Narzędzie improwizowane do tego celu ;)

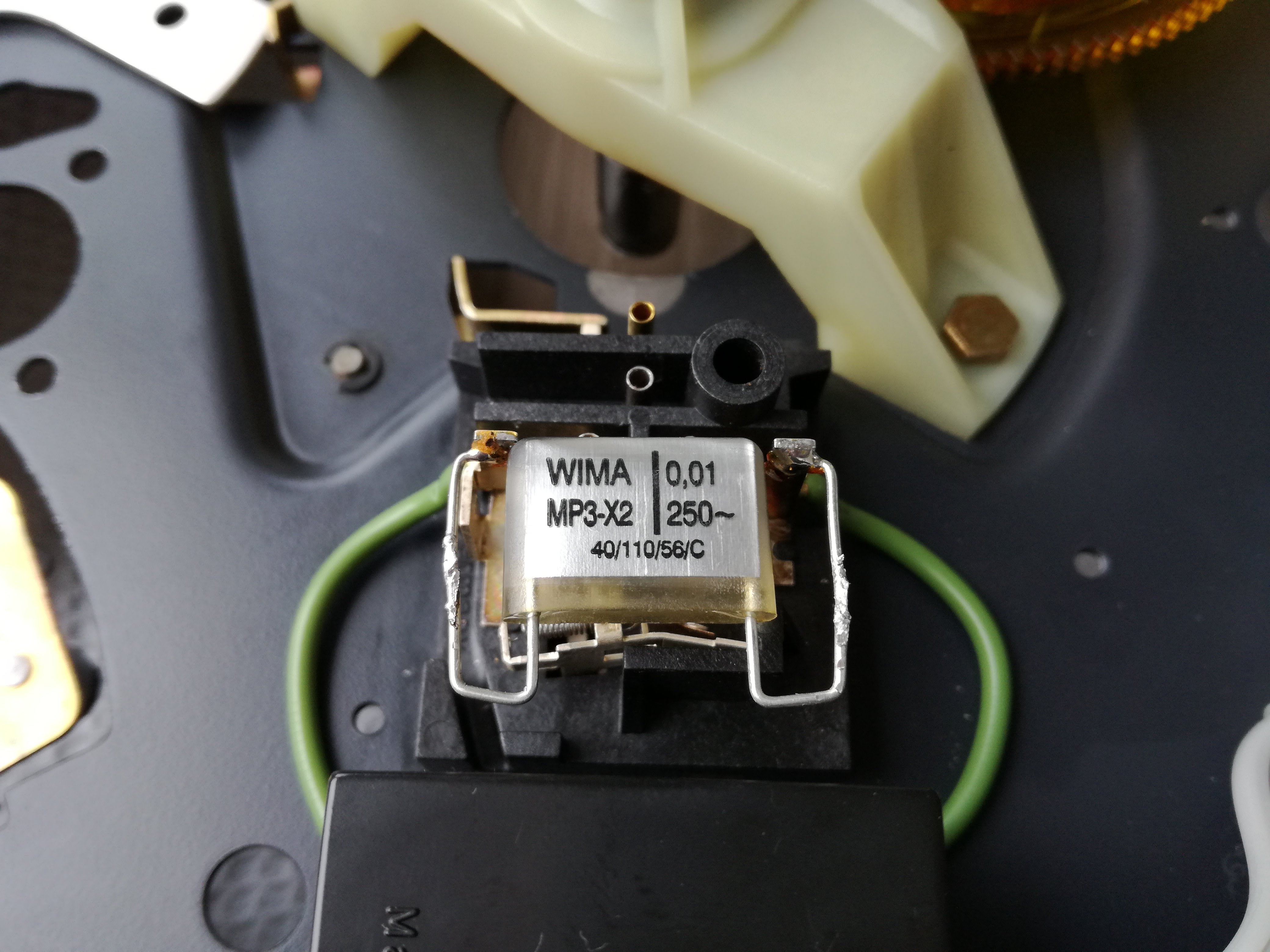

Po czyszczeniu styków wymieniam kondensator na nowy. Żeby eliminować ewentualne pykanie.

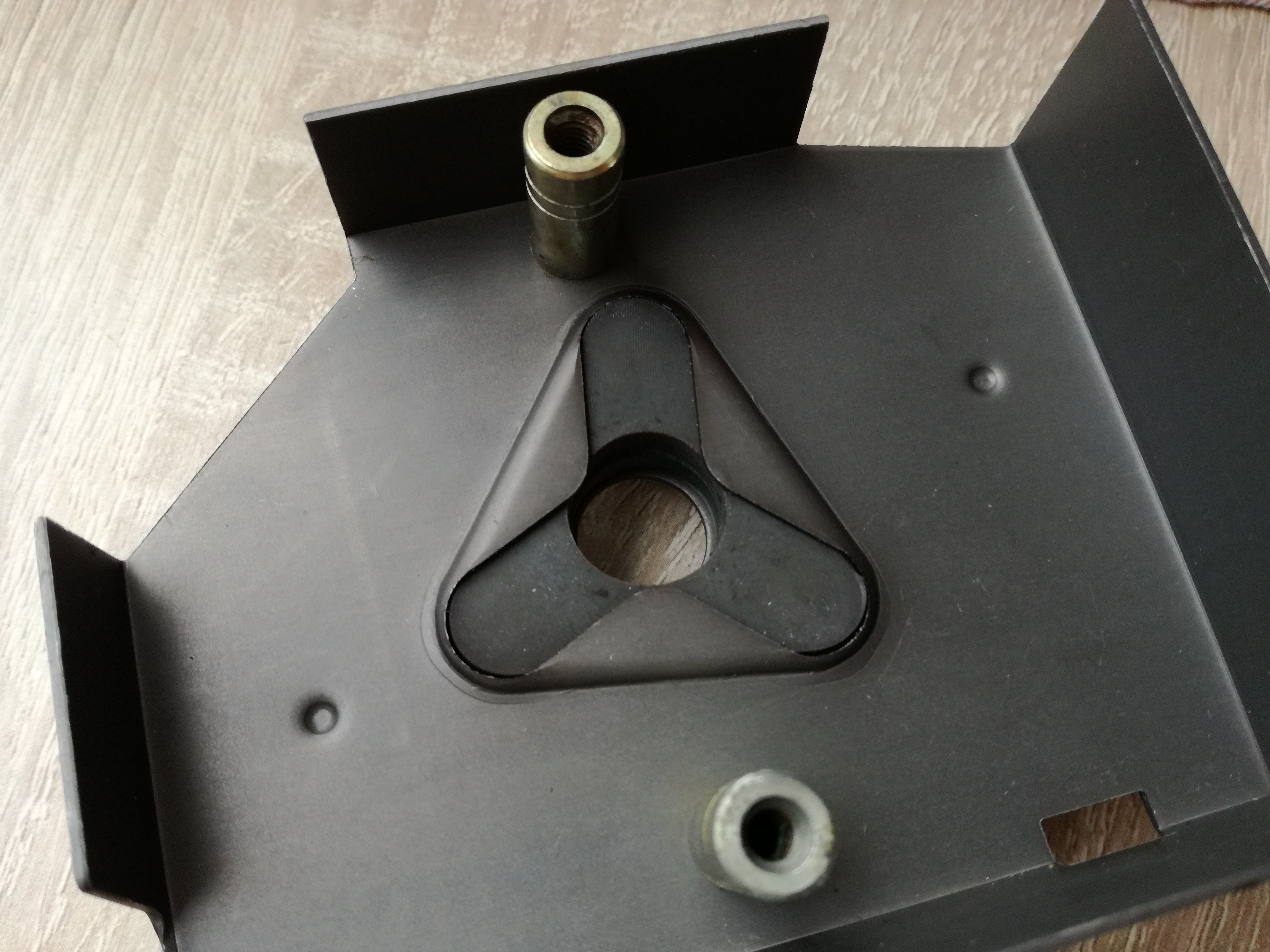

Widzimy osłonę magnetyczną silnika. Silnik jak widać na zawieszeniu gumowym

Czyszczę rolkę napędową

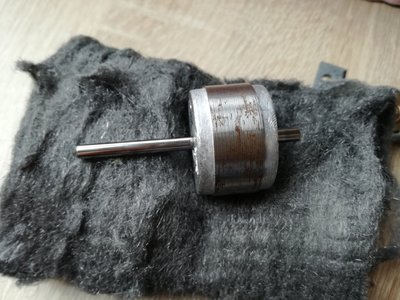

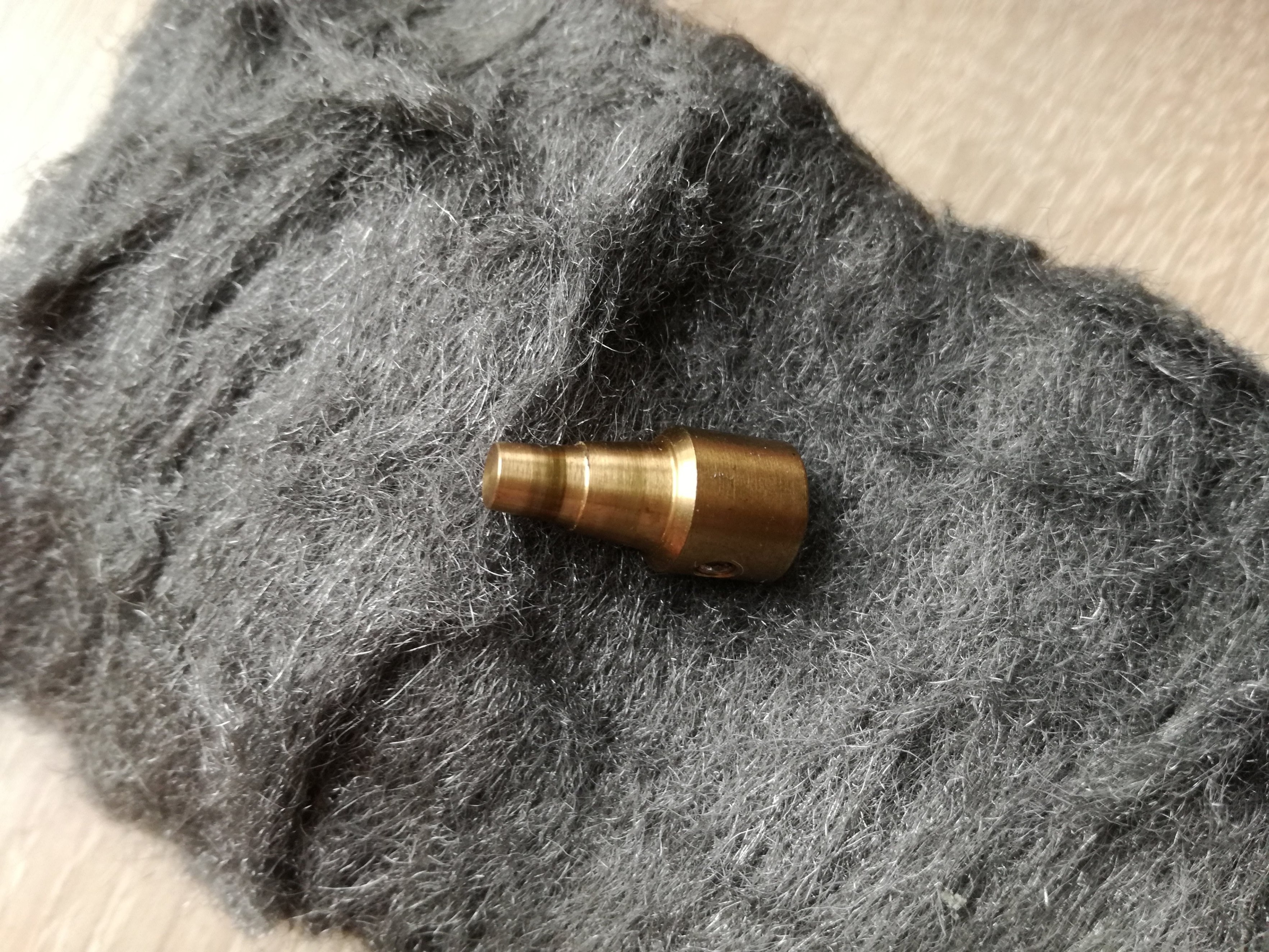

To samo z rotorem silnika + polerka ośki

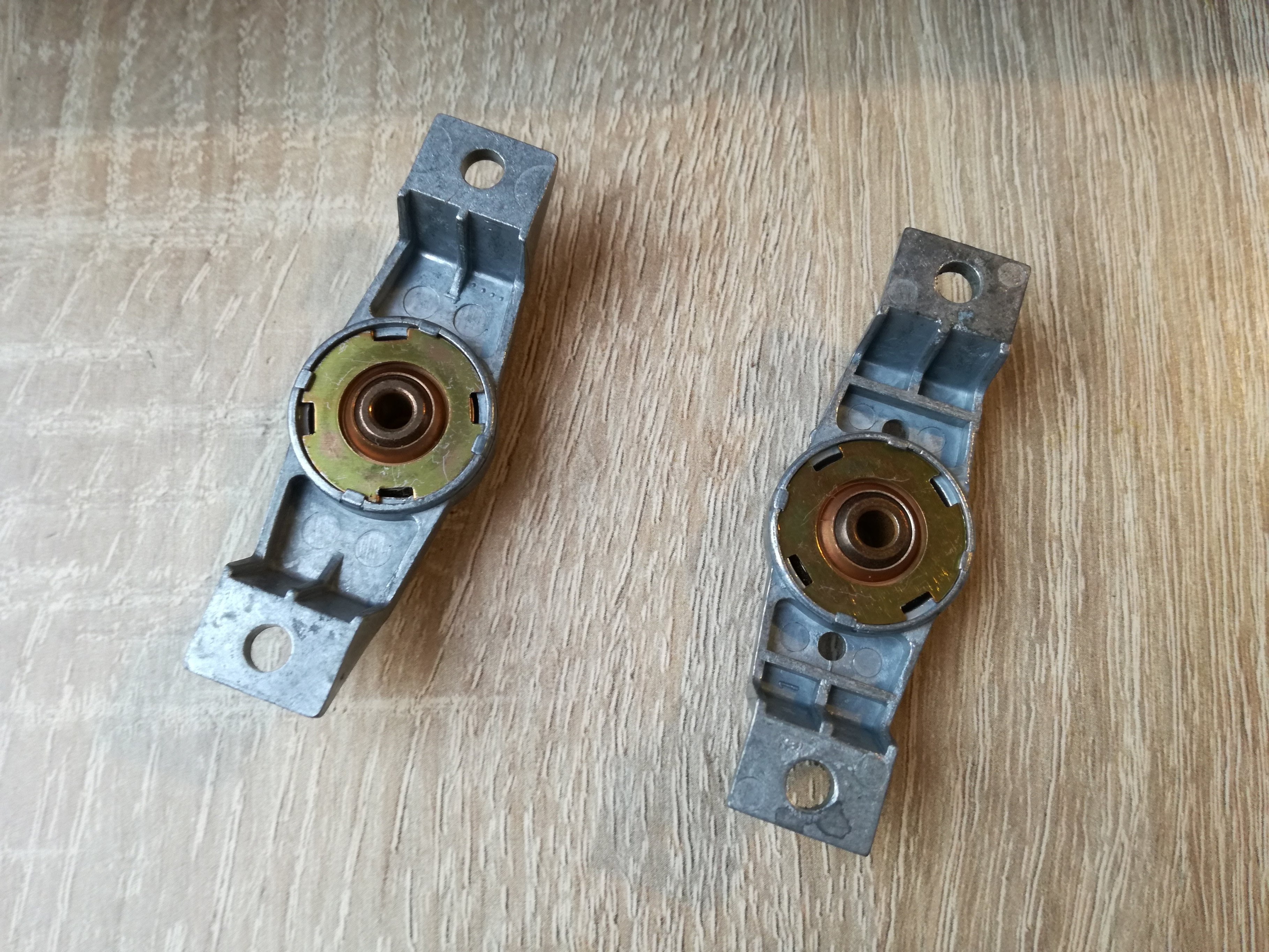

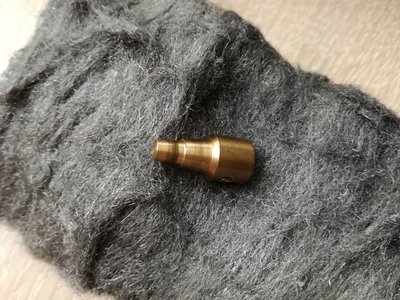

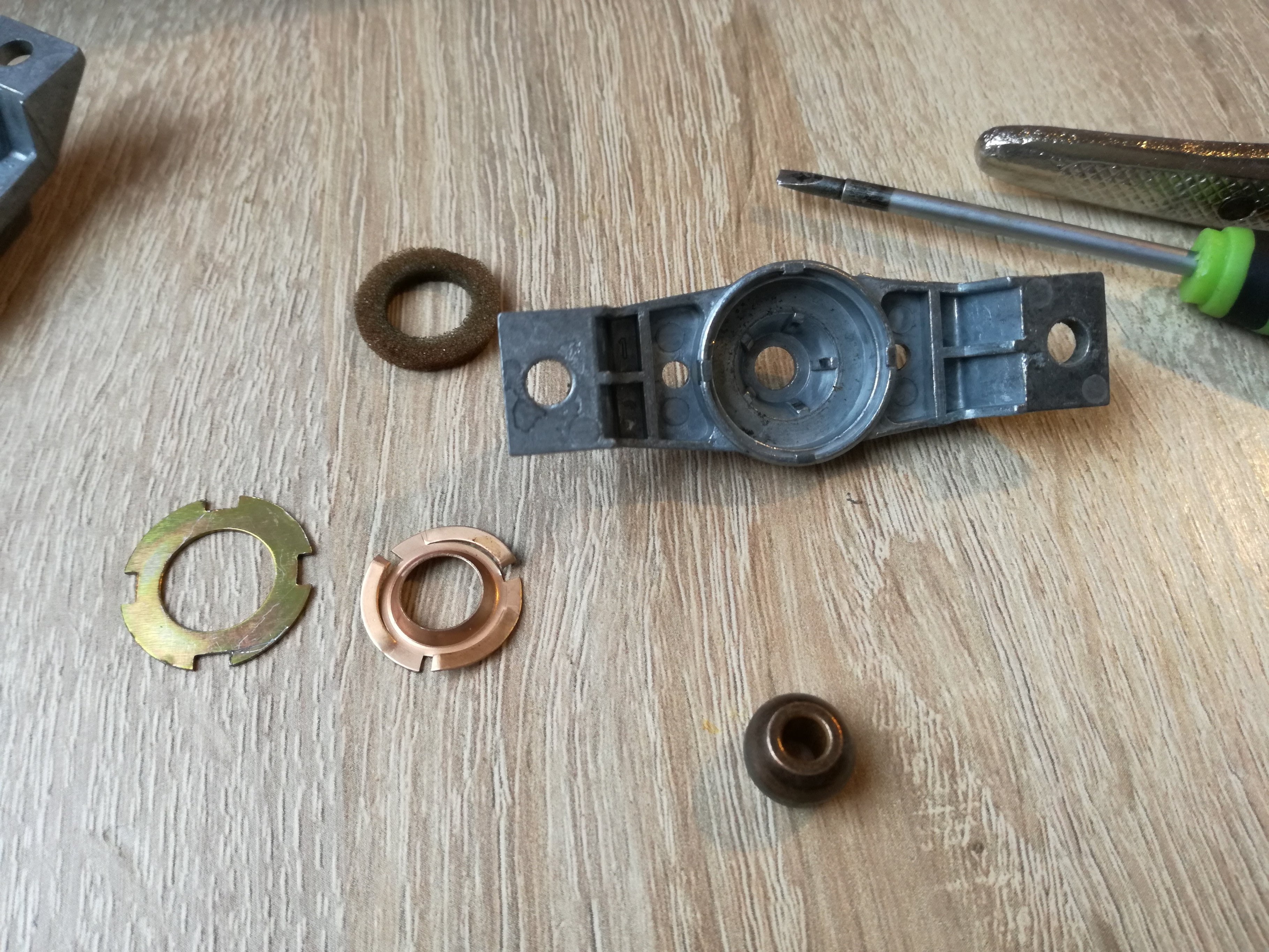

Czas na łożyska silnika. Jedna podkładka rozpadła się ze starości. Musiałem dorobić nową. Później zaaplikowałem świeży olej do obu łożysk

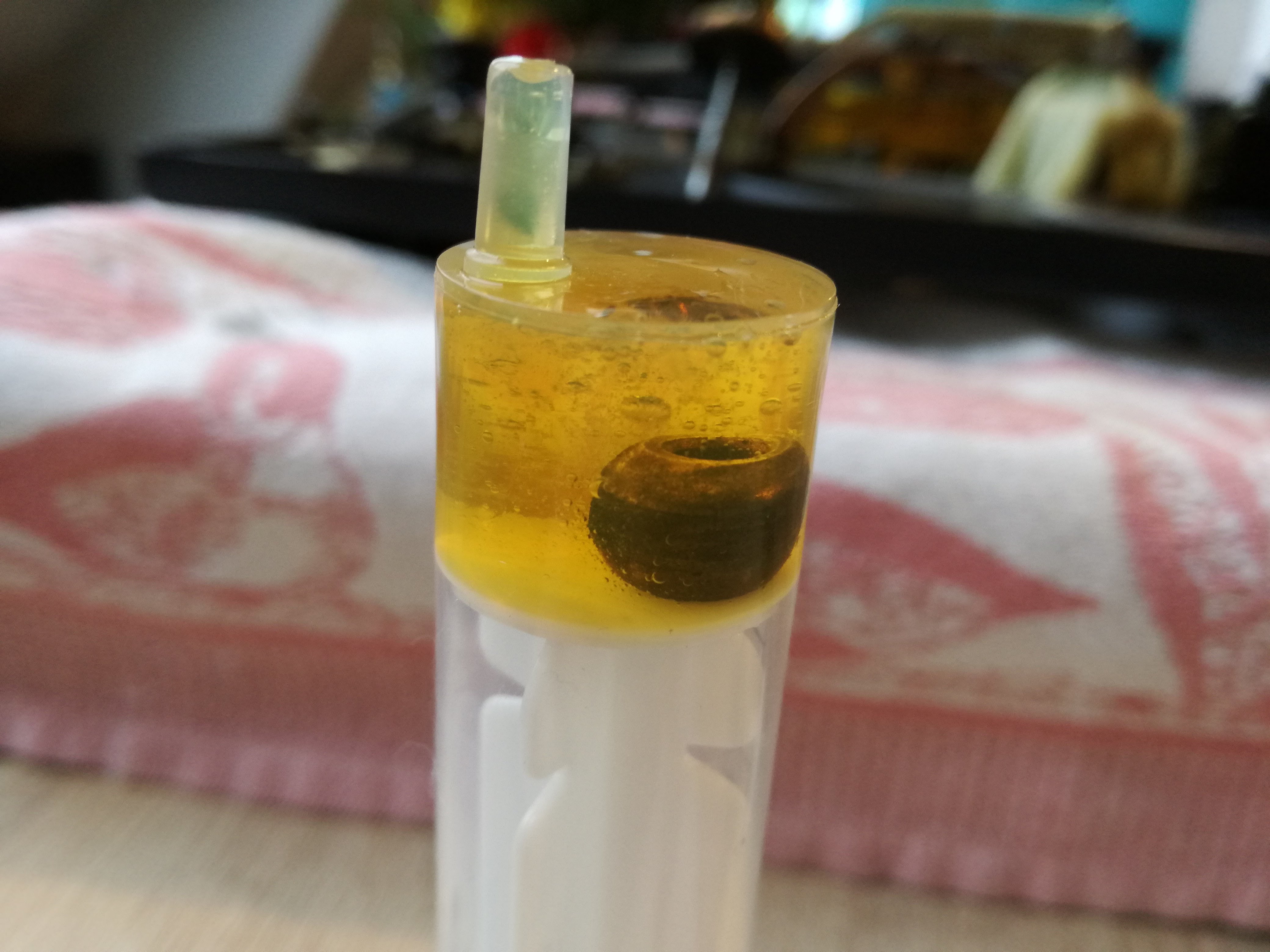

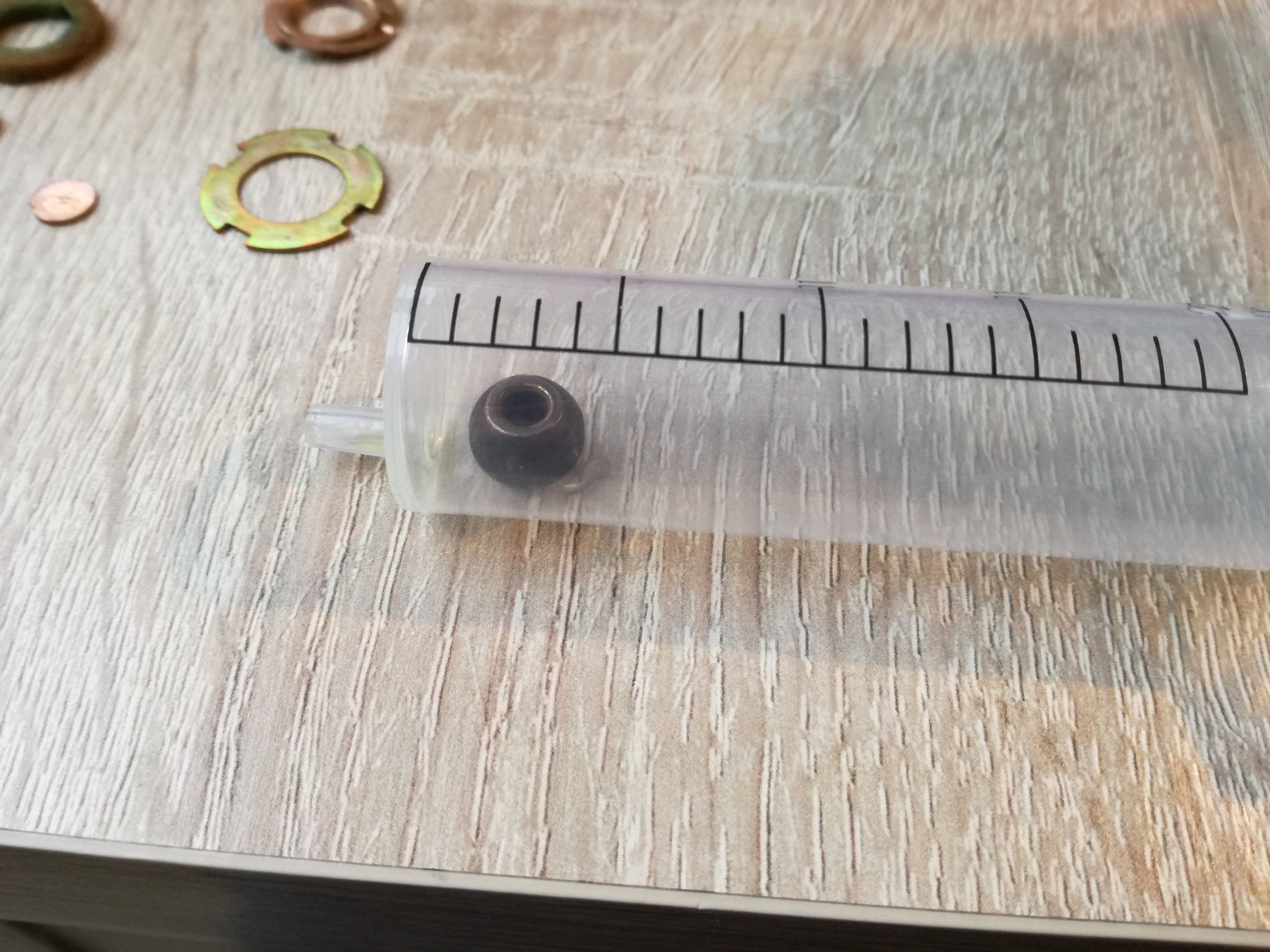

Opisywane już przeze mnie w wątku o Dualach 1019, czyszczenie łożyska spiekanego metodą próżniową

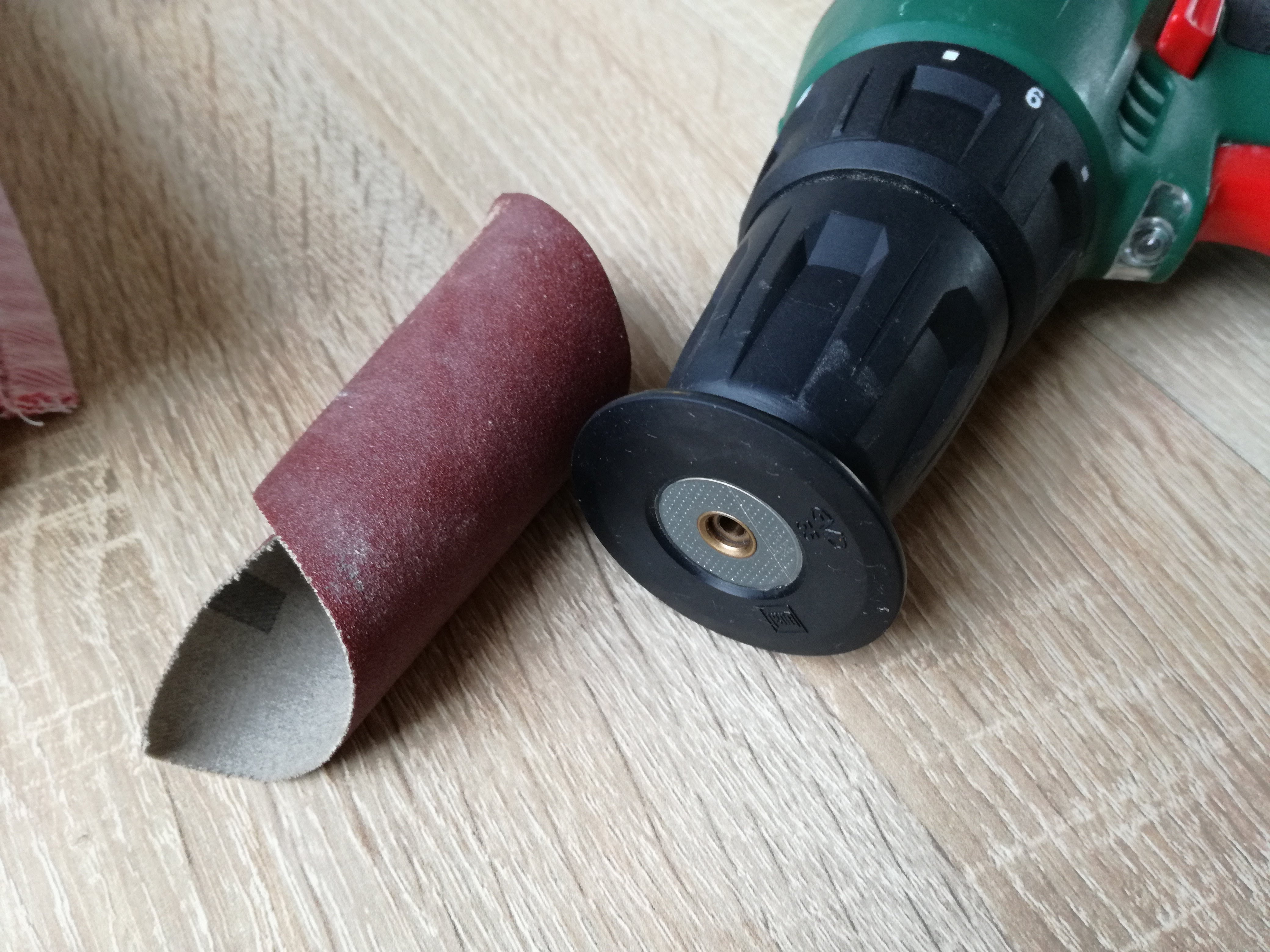

Szlifuję rant idlera celem pozbycia się starej gumy. Kółko jest ogólnie w super kondycji!

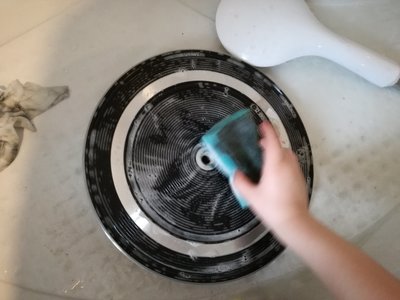

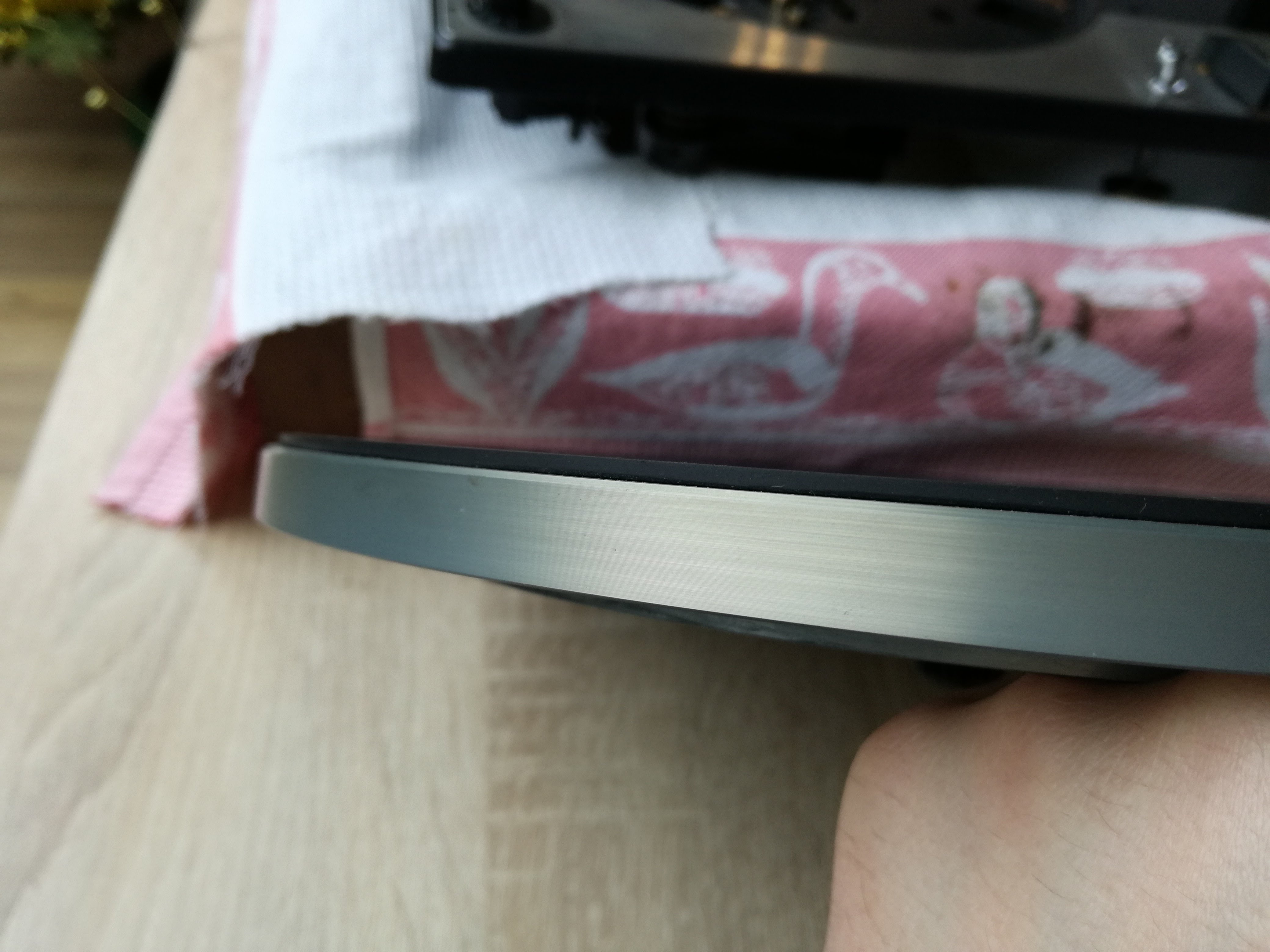

Talerz w nie najgorszym stanie ale i tak otrzymuje ode mnie mycie a później polerkę rantu
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
Awatar użytkownika
Hiper86
Posty: 1274
Rejestracja: 13 maja 2017, 22:32
Gramofon: Kenwood KP 990
Lokalizacja: Wrocław

Re: Niemiec płakał jak wyrzucał...Dual 1226 [renowacja]

#3

Post autor: Hiper86 »

:clap: :clap: :clap: zaczyna nabierać kształtu!
Kenwood KP-990+Denon 103r +NUDAmini+Snell E III+ LAR IA 30mK2 +Rotel RCD 955
Awatar użytkownika
stos79
Posty: 1369
Rejestracja: 24 sty 2017, 15:40
Gramofon: Lo-D

Re: Niemiec płakał jak wyrzucał...Dual 1226 [renowacja]

#4

Post autor: stos79 »

olsza84 pisze:
24 sty 2018, 22:52
Dual mówi ledwo słyszalnym tonem "Danke" ;)
Niby wiekowy ten Dual,a jeszcze mu Danka w głowie :lol:
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: Niemiec płakał jak wyrzucał...Dual 1226 [renowacja]

#5

Post autor: olsza84 »

Hiper86 pisze:
24 sty 2018, 23:11
:clap: :clap: :clap: zaczyna nabierać kształtu!
8-) :handgestures-thumbupleft:
stos79 pisze:
24 sty 2018, 23:19
Niby wiekowy ten Dual,a jeszcze mu Danka w głowie :lol:
Oj tak jurny jest kawaler :lol: :obscene-sexualdoggy:
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
Awatar użytkownika
darkman
Posty: 14995
Rejestracja: 02 paź 2015, 09:23
Gramofon: Cielęcina 2.01
Lokalizacja: Topanga Corral
Kontakt:

Re: Niemiec płakał jak wyrzucał...Dual 1226 [renowacja]

#6

Post autor: darkman »

Ot co! Też muszę polerkę talerza zrobić ponownie, bo upaćkałem od kręcenia pod szczotkę.
Tak się zastanawiam czy nie przetrzeć potem twardym woskiem w celu zabezpieczenia?
Co dajesz?
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: Niemiec płakał jak wyrzucał...Dual 1226 [renowacja]

#7

Post autor: olsza84 »

darkman pisze:
25 sty 2018, 15:01
Tak się zastanawiam czy nie przetrzeć potem twardym woskiem w celu zabezpieczenia?
Co dajesz?
Twardy wosk jak najbardziej można używać. Ale jakbyś chciał niekoniecznie tanio ale za to porządnie i profesjonalnie to Zaponlack: http://www.szal-art.pl/zaponlack-79550-250ml_42_2589/
Ja używałem również politury na bazie szelaku lub/i oleju do blatów. Ale do blatów a nie jakiś inny. Co prawda to specyfiki do drewna ale zdają egzamin. Cienka warstwa naniesiona szmatką i do wyschnięcia.
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
Awatar użytkownika
darkman
Posty: 14995
Rejestracja: 02 paź 2015, 09:23
Gramofon: Cielęcina 2.01
Lokalizacja: Topanga Corral
Kontakt:

Re: Niemiec płakał jak wyrzucał...Dual 1226 [renowacja]

#8

Post autor: darkman »

Zaponlack - opis interesujący, trzeba by sprawdzić w praktyce. Bo ja psia kość zbieram te zabezpieczenia palcami po jakimś czasie i mam plamy. Podkręcam lekko talerz do zbierania szczotką w pozycji of line.
Potem czekam aż zdecydowanie zwolni, bo Sony błyskawicznie wchodzi na obroty co powoduje uruchomienie ramienia i windy, więc byłoby zbyt szybko.
Dzięki Kamil, nowa używka.. będzie się działo ;)
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: Niemiec płakał jak wyrzucał...Dual 1226 [renowacja]

#9

Post autor: olsza84 »

No dobra zmierzamy do finału.

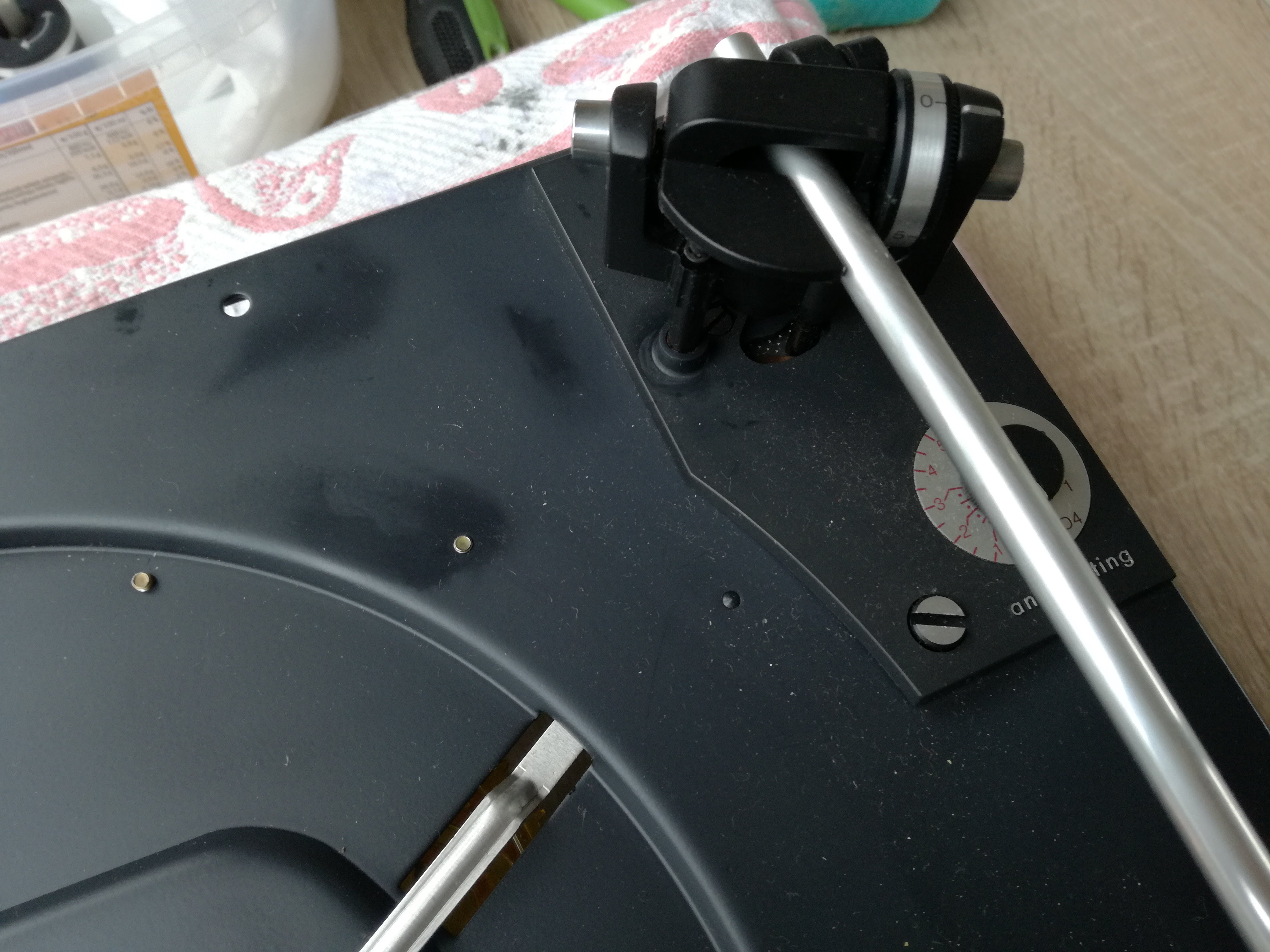

Testuję poprawność ustawienia łożyska

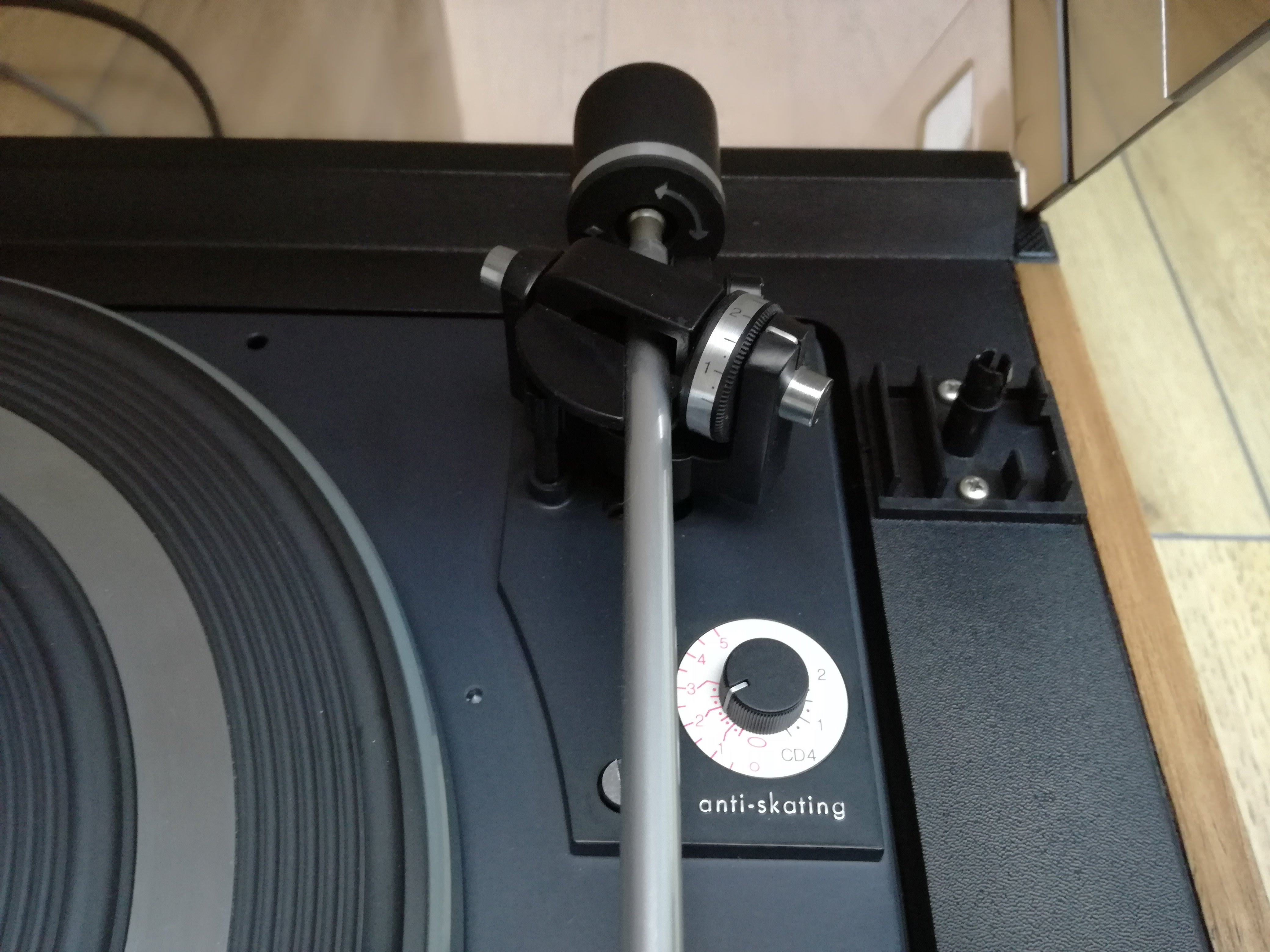

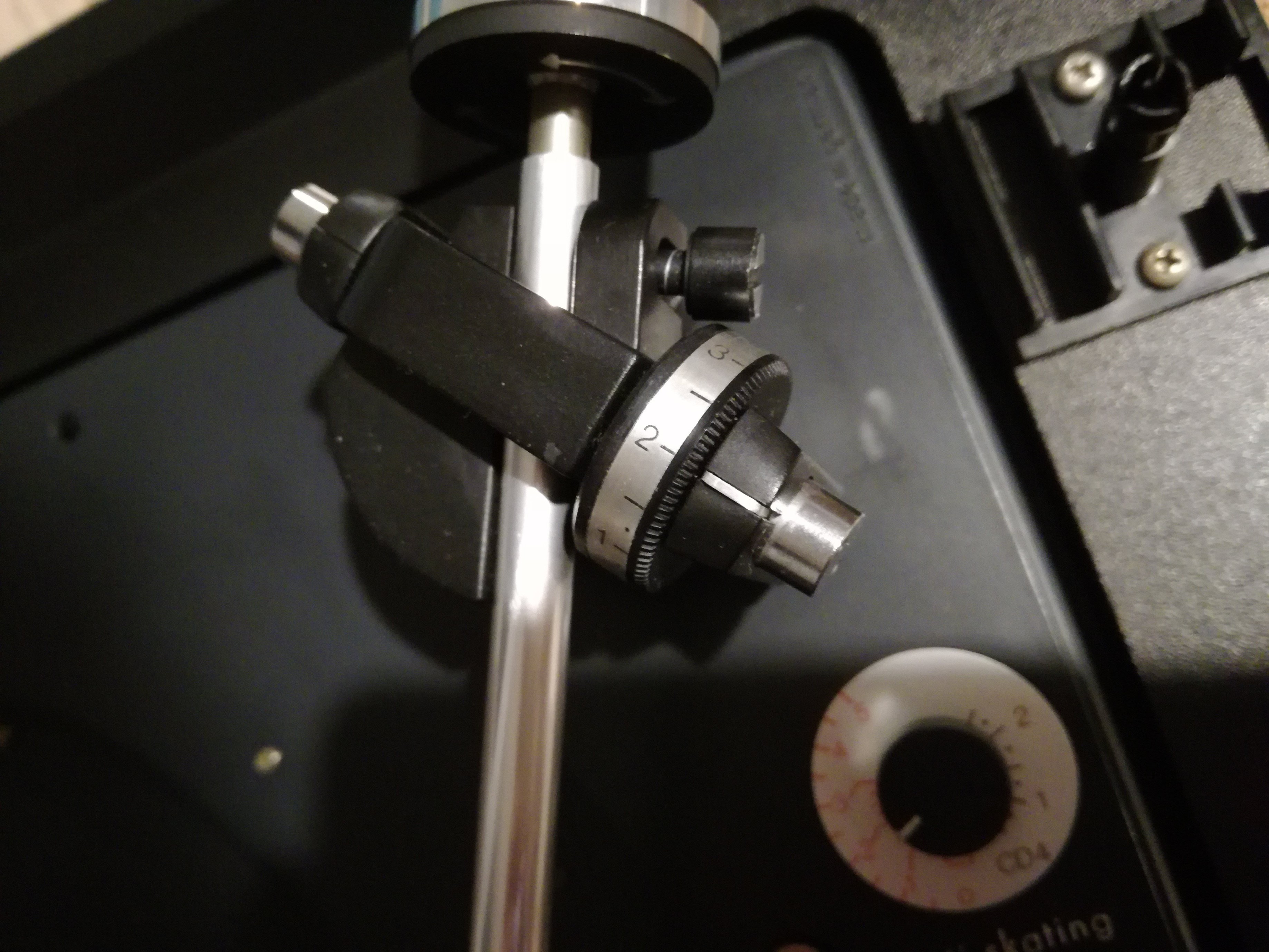

Oraz nacisk...

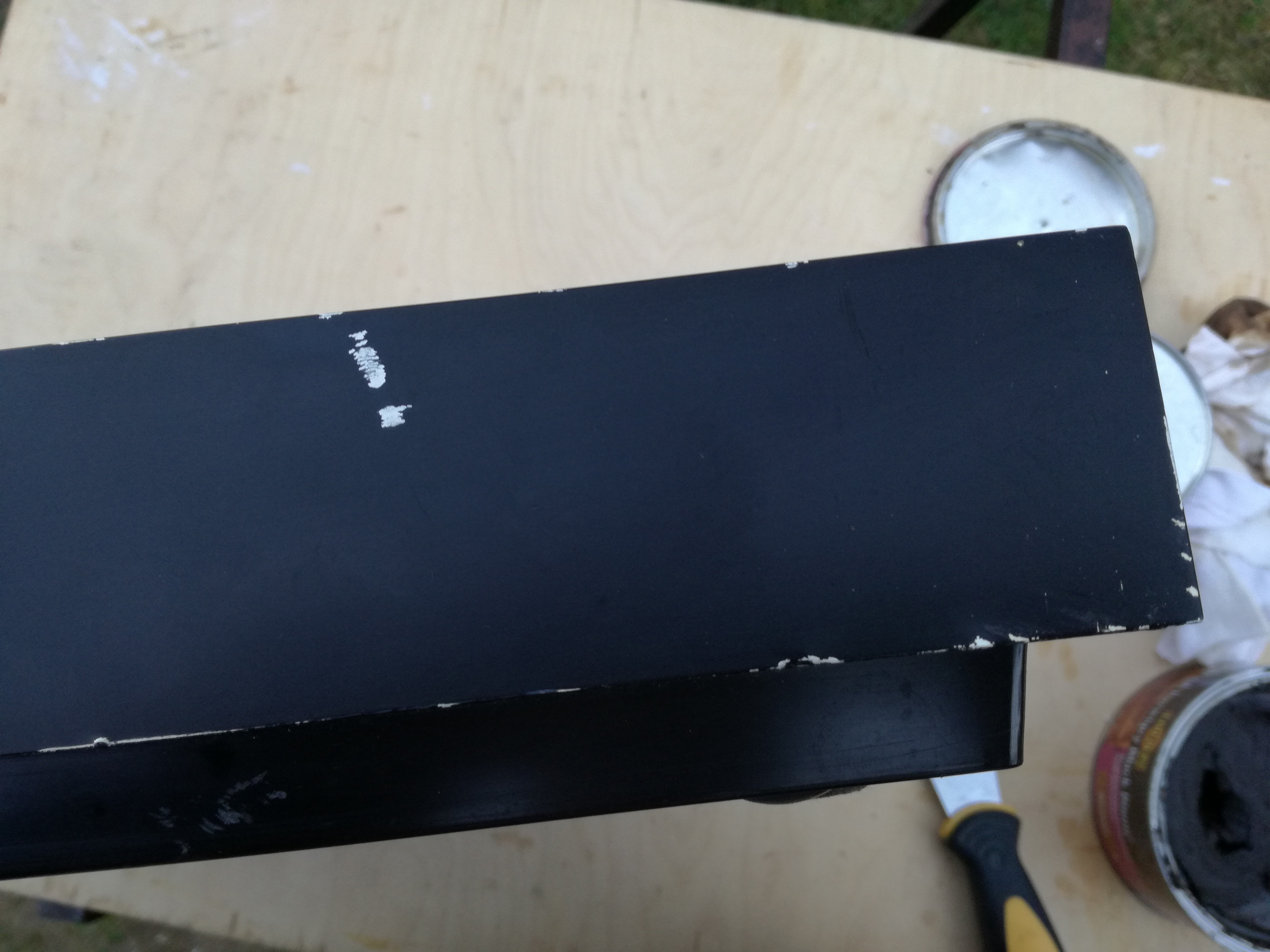

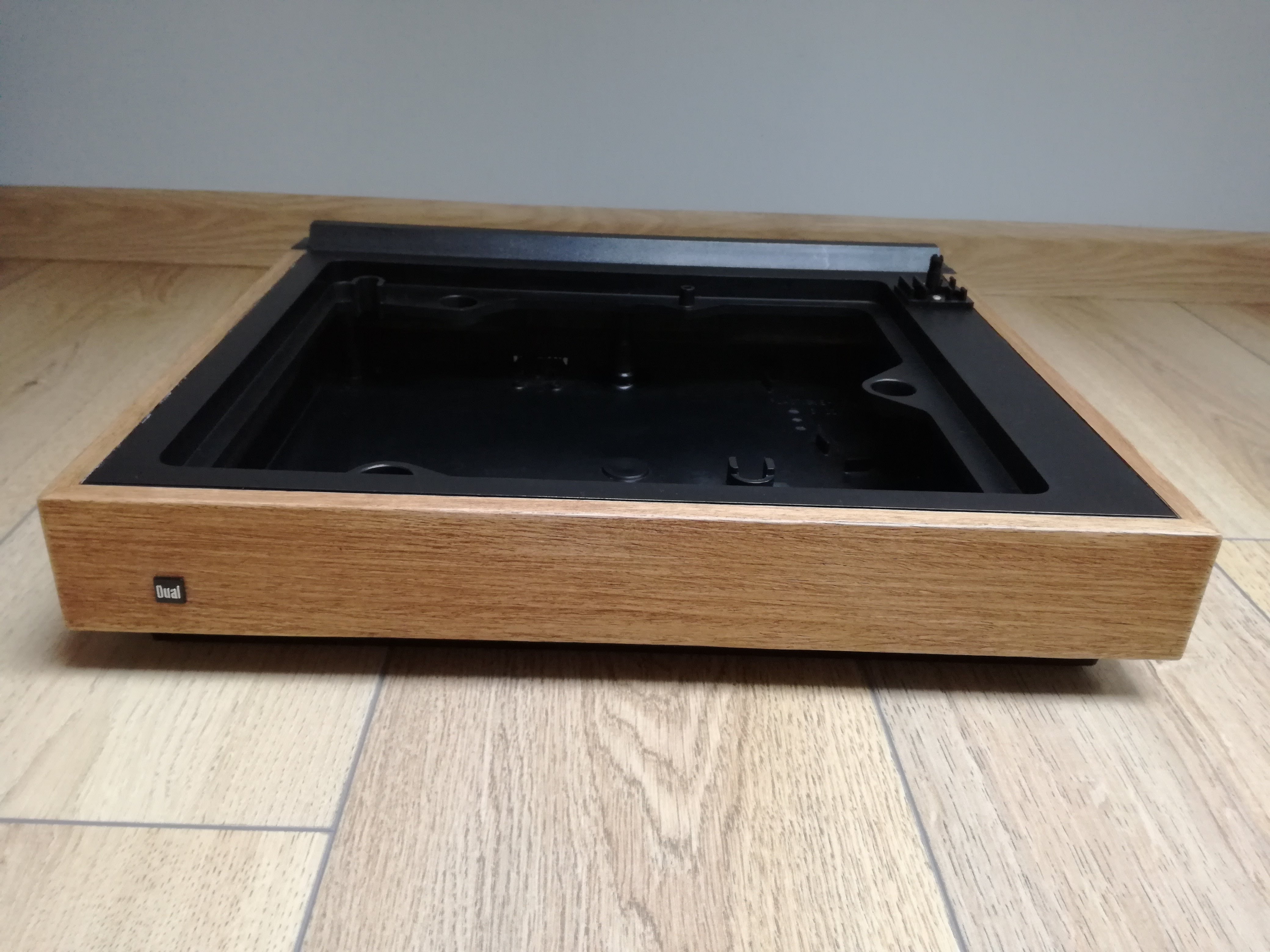

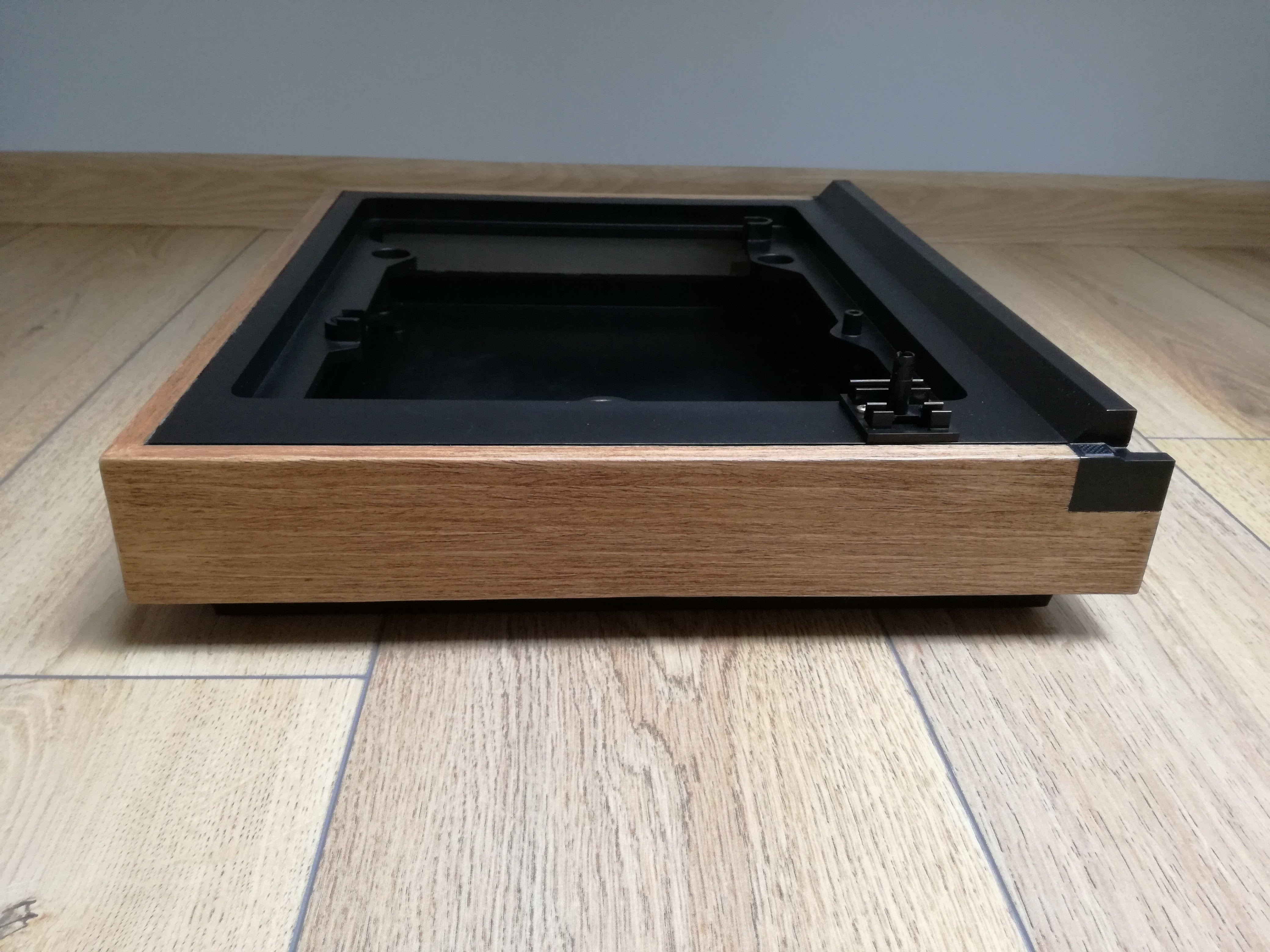

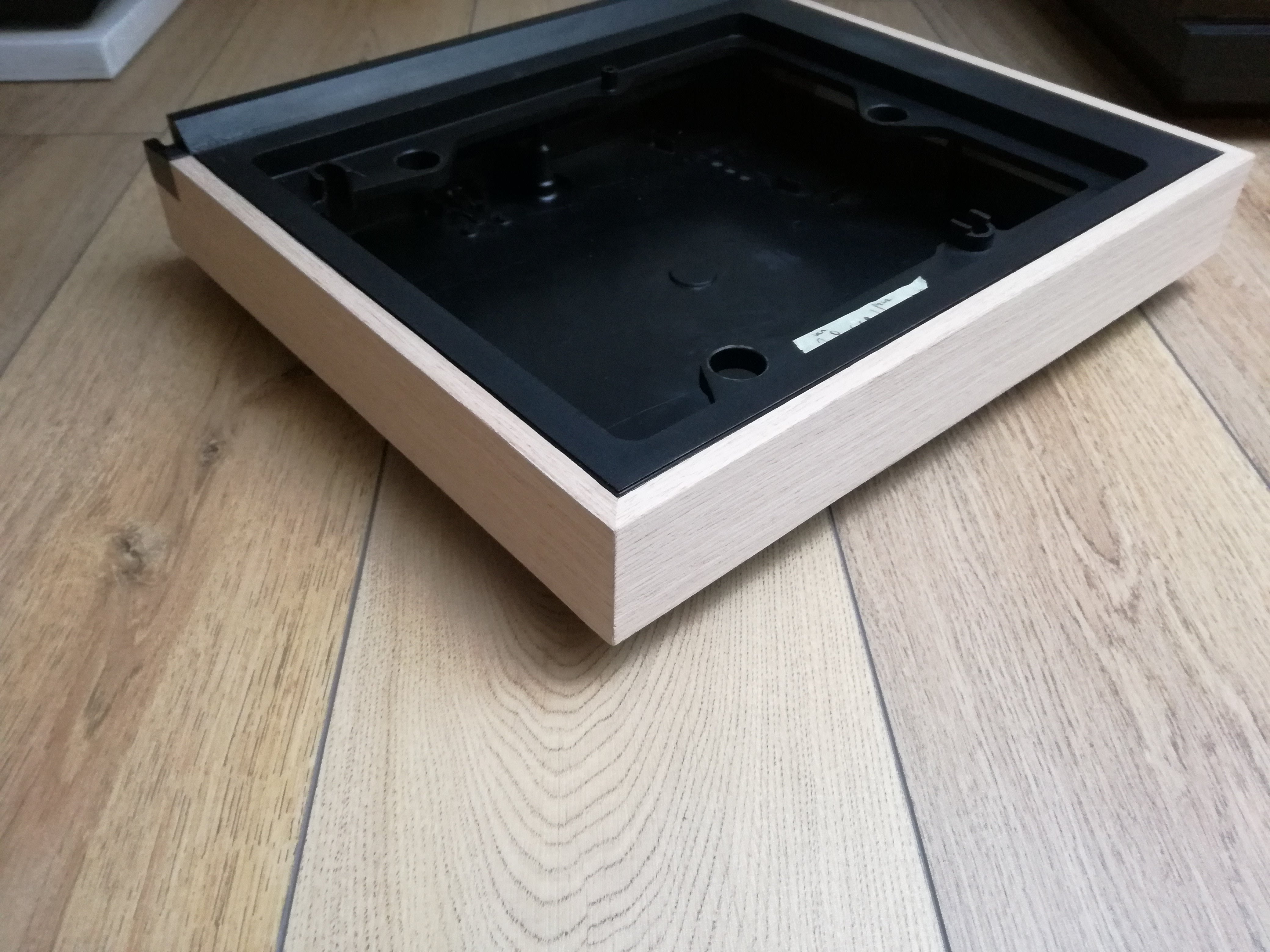

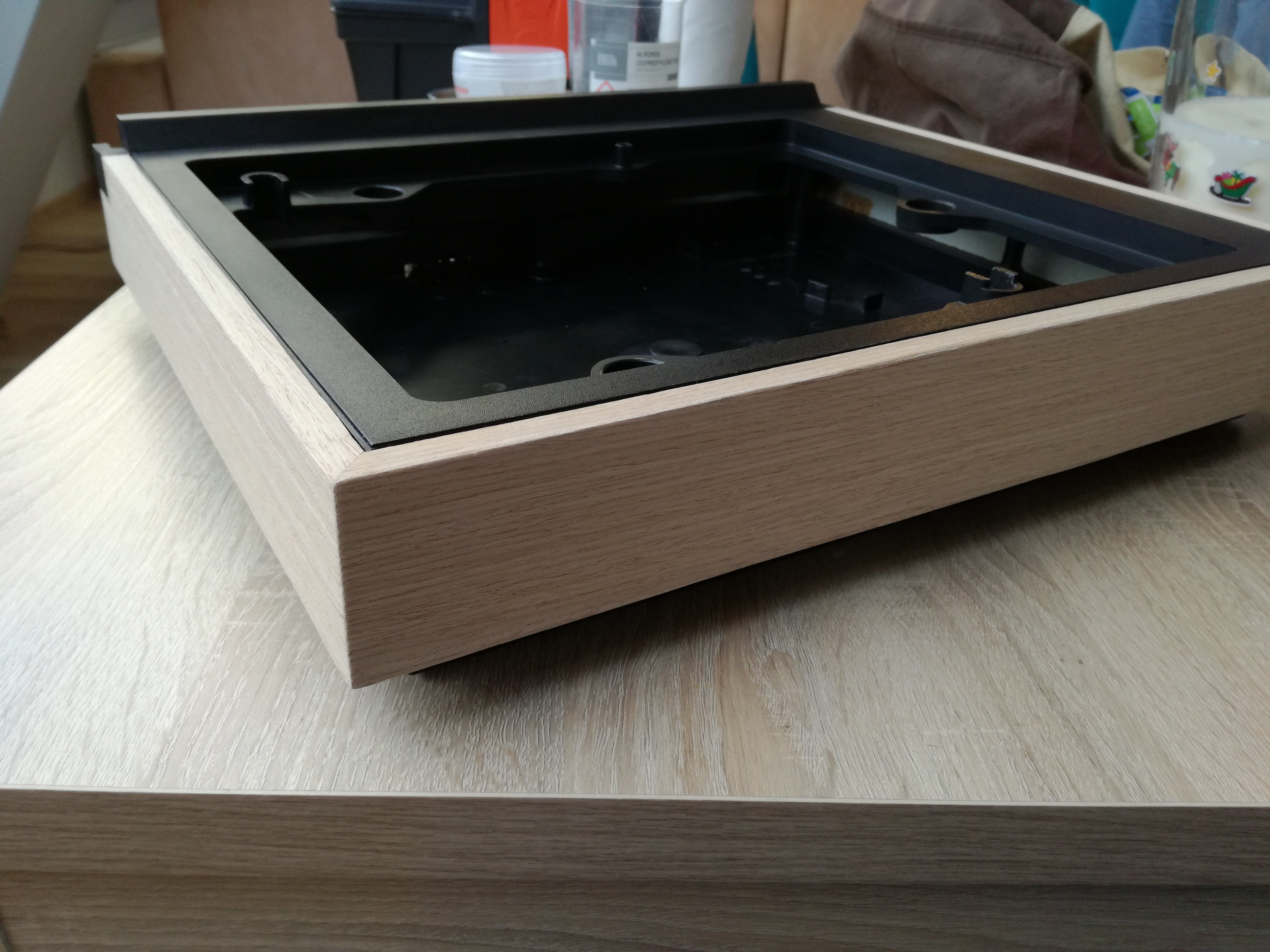

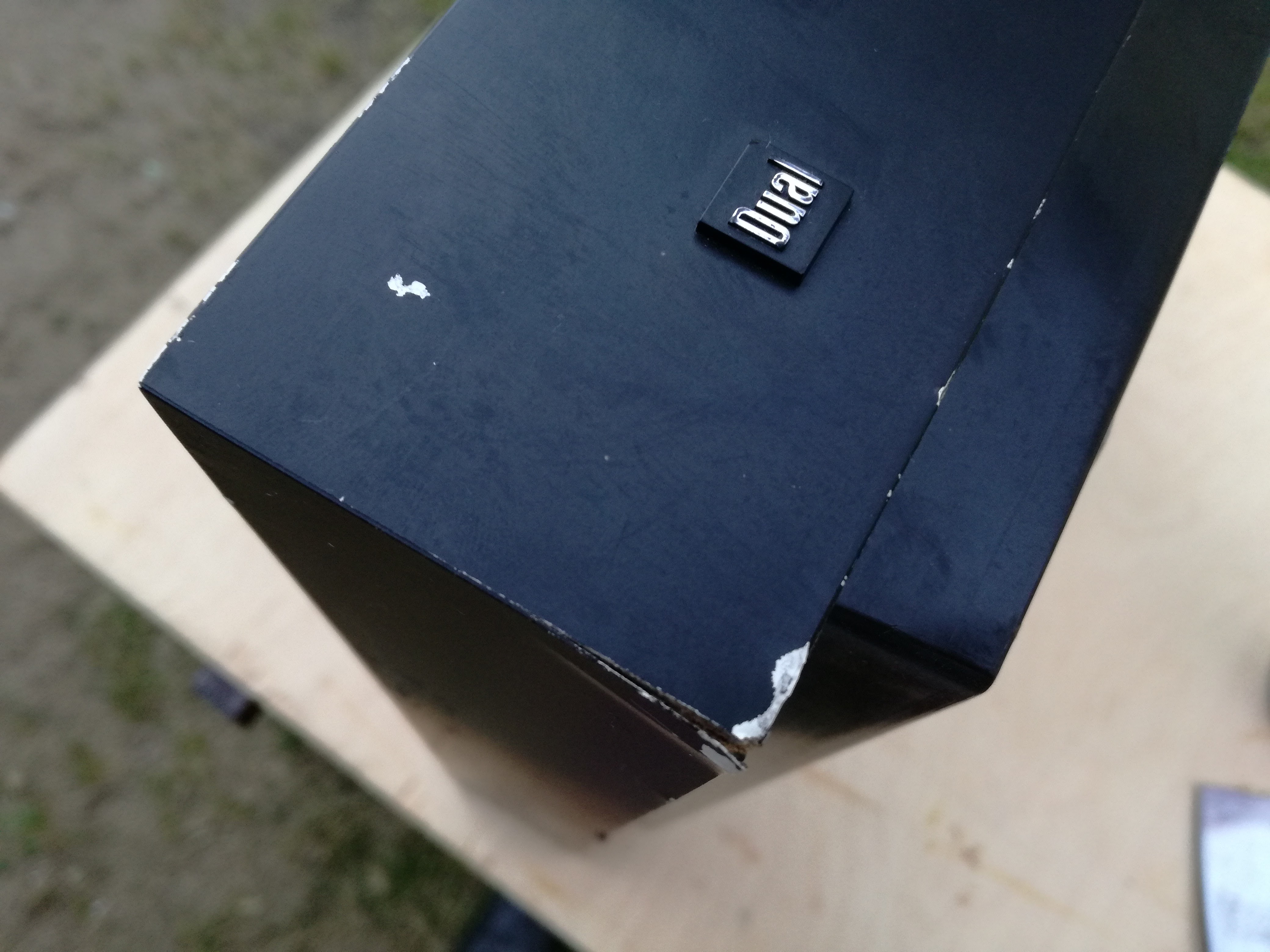

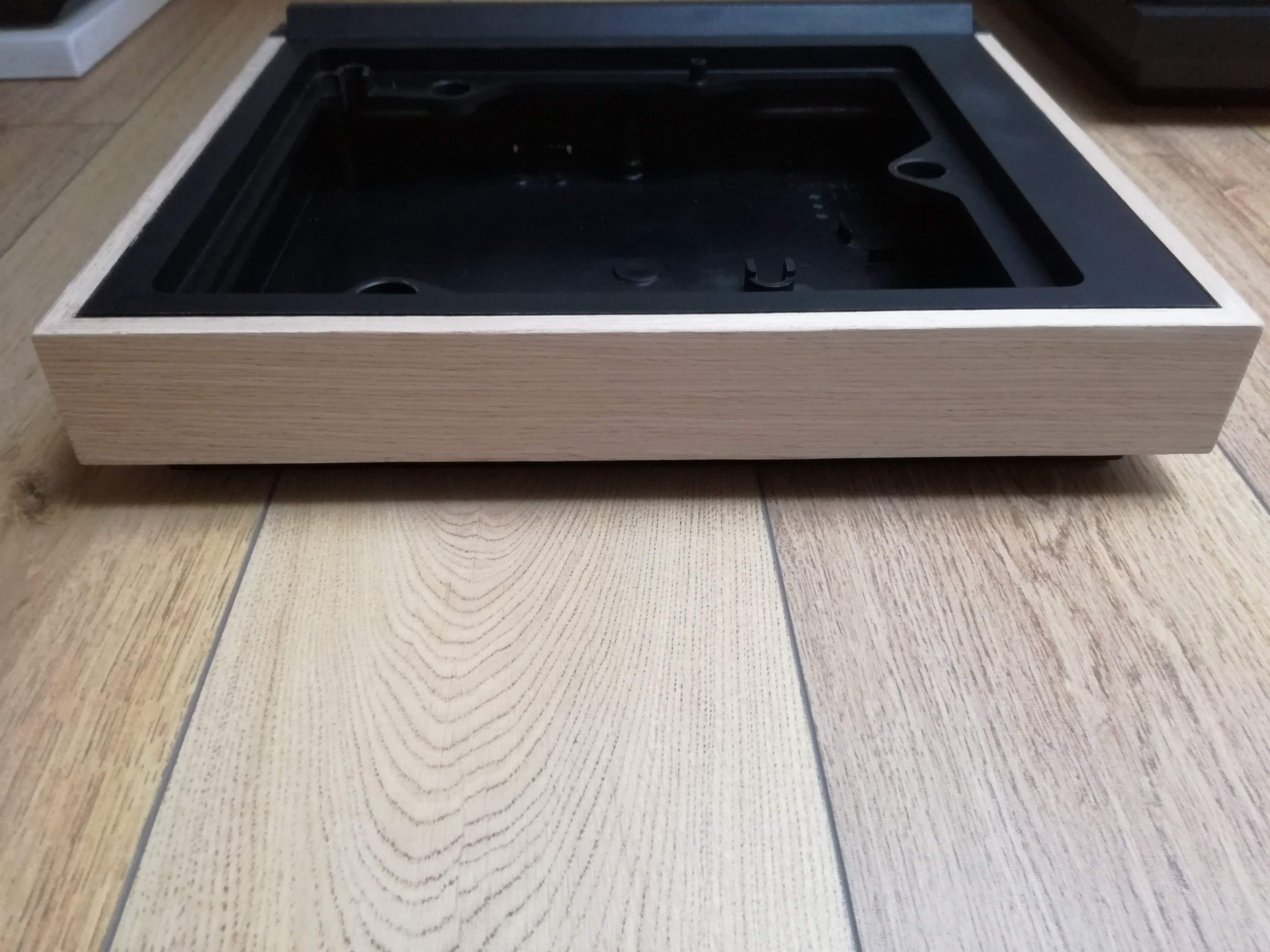

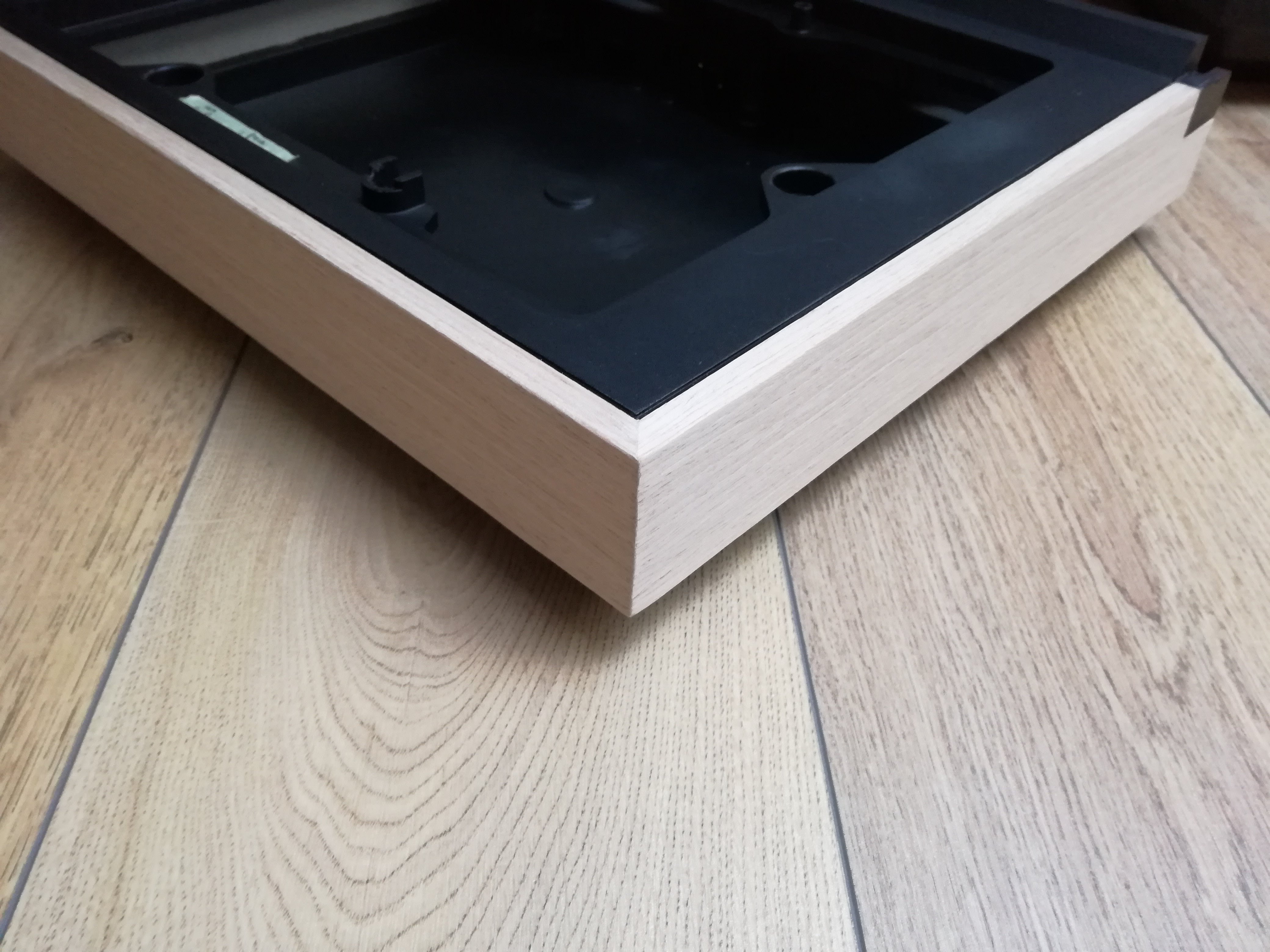

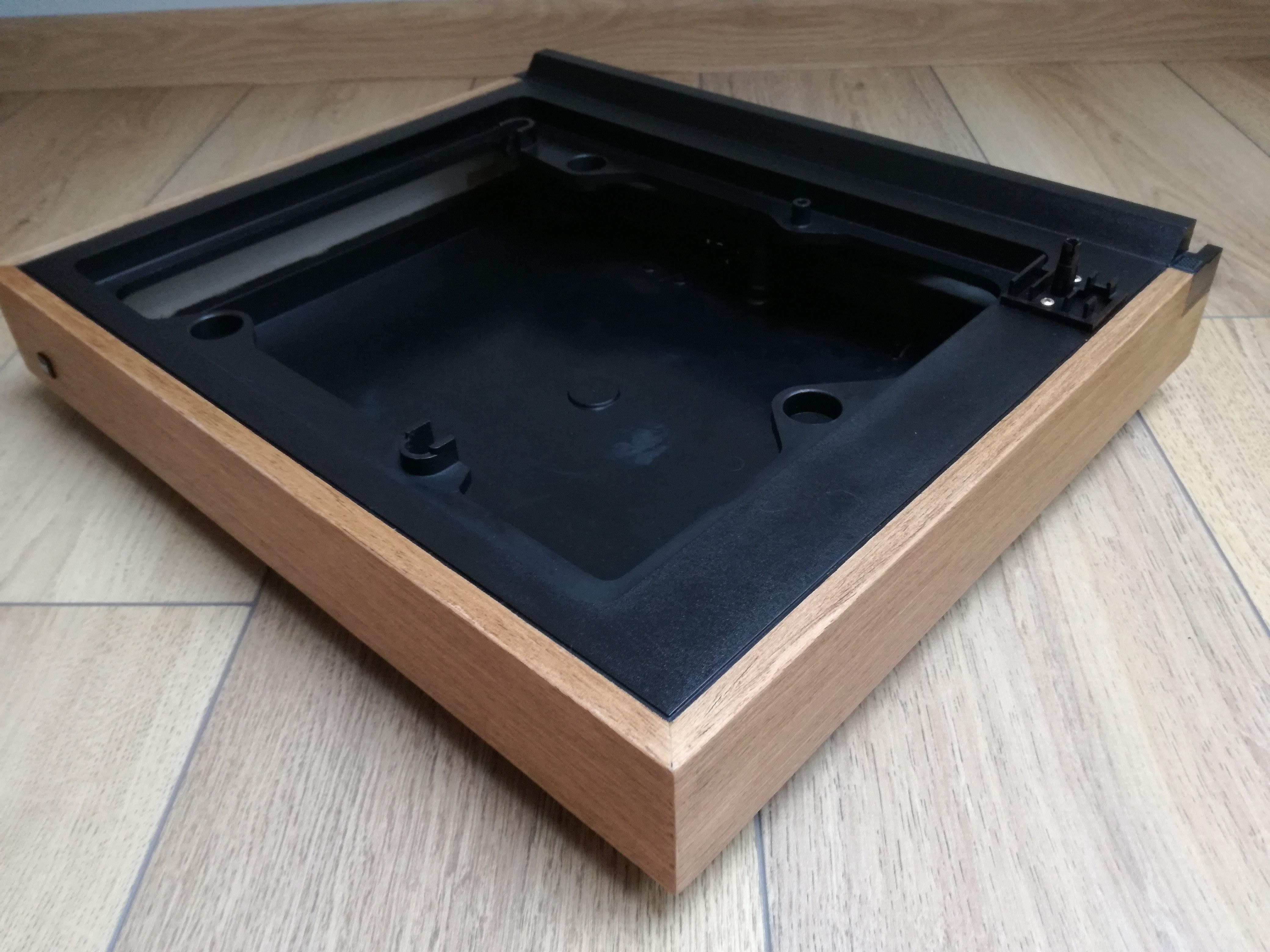

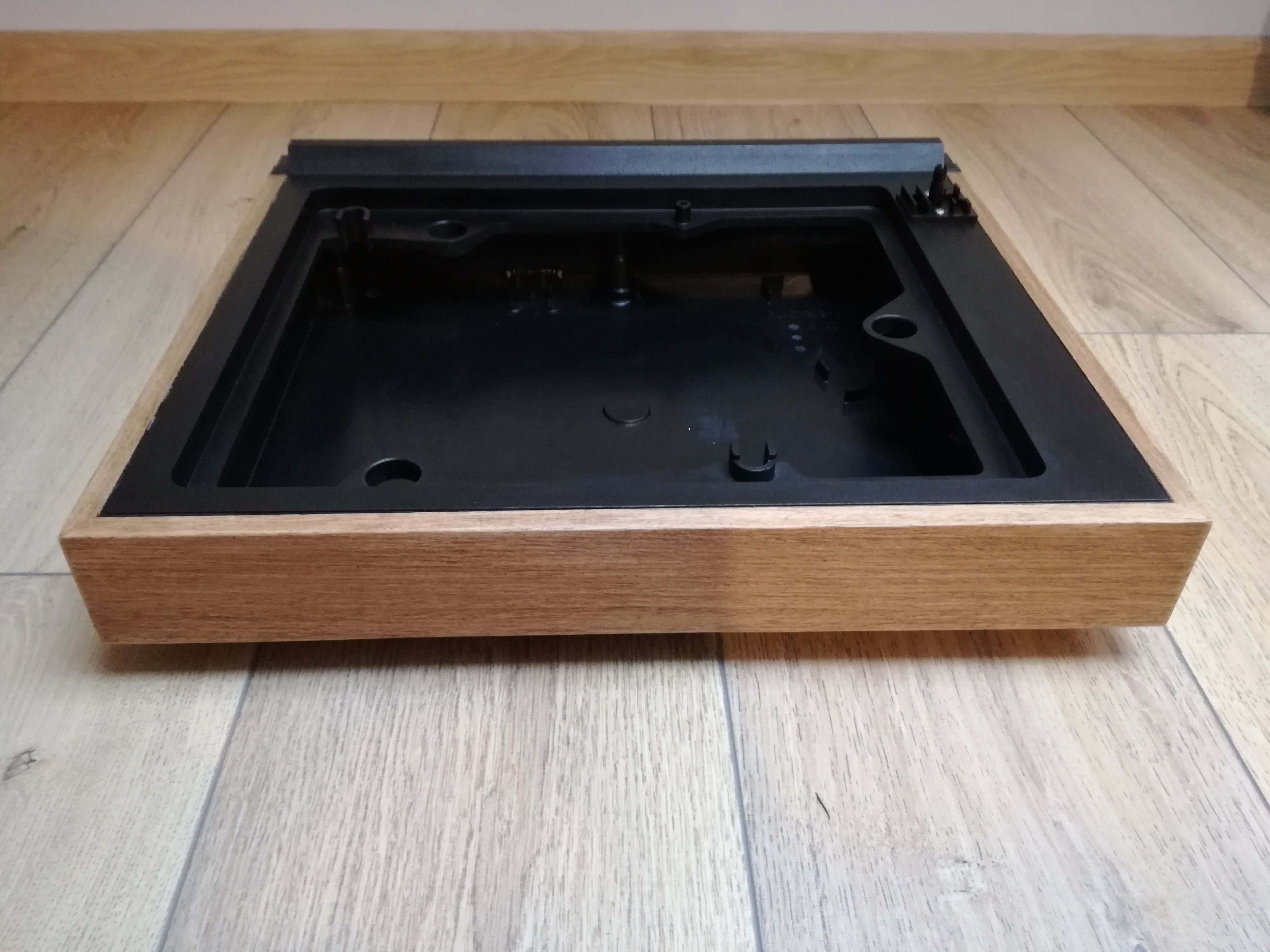

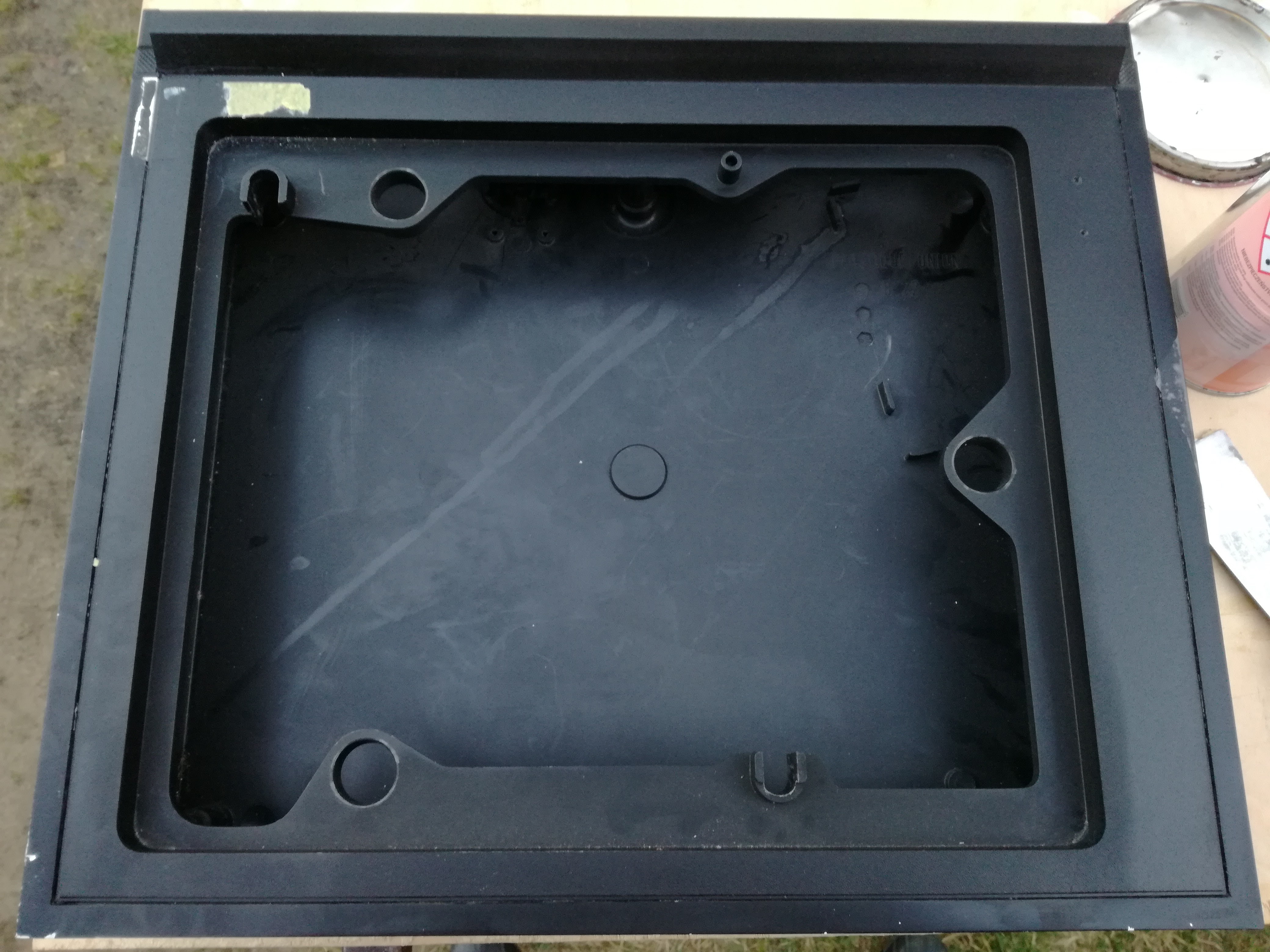

Trzeba coś jeszcze zrobić z tą obskurną i obdrapaną czarną plintą. Postanowiłem zerwać folię i położyć fornir.

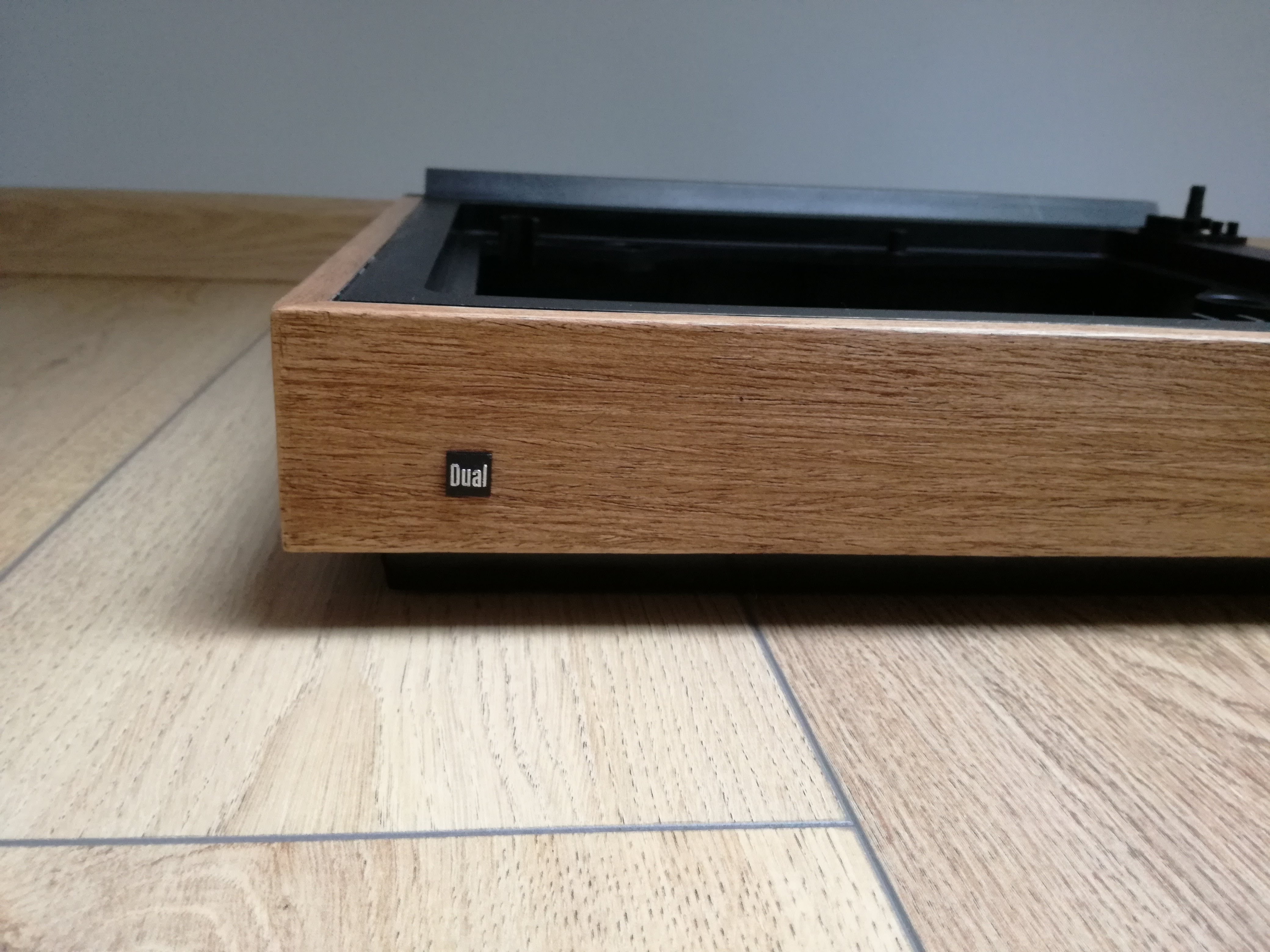

I dałem trochę brązu

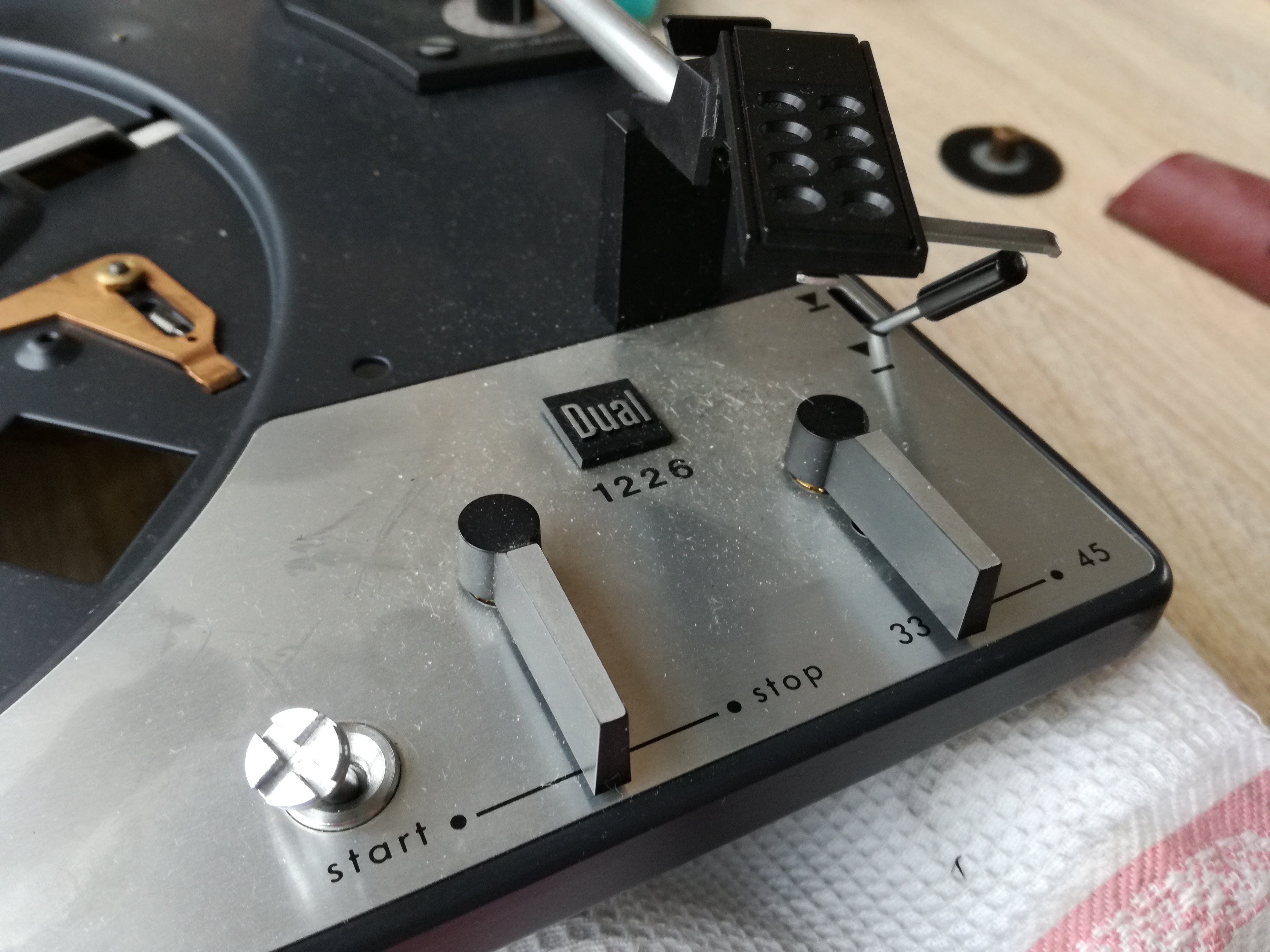

Odżywiam kolor plastiku czernidłem. Widzimy, że brakuje tutaj elementu, który służy do przechowywania akcesoriów

Na szczęście miałem w swoich częściach zaspasowych ten element. Więc zamontowałem.

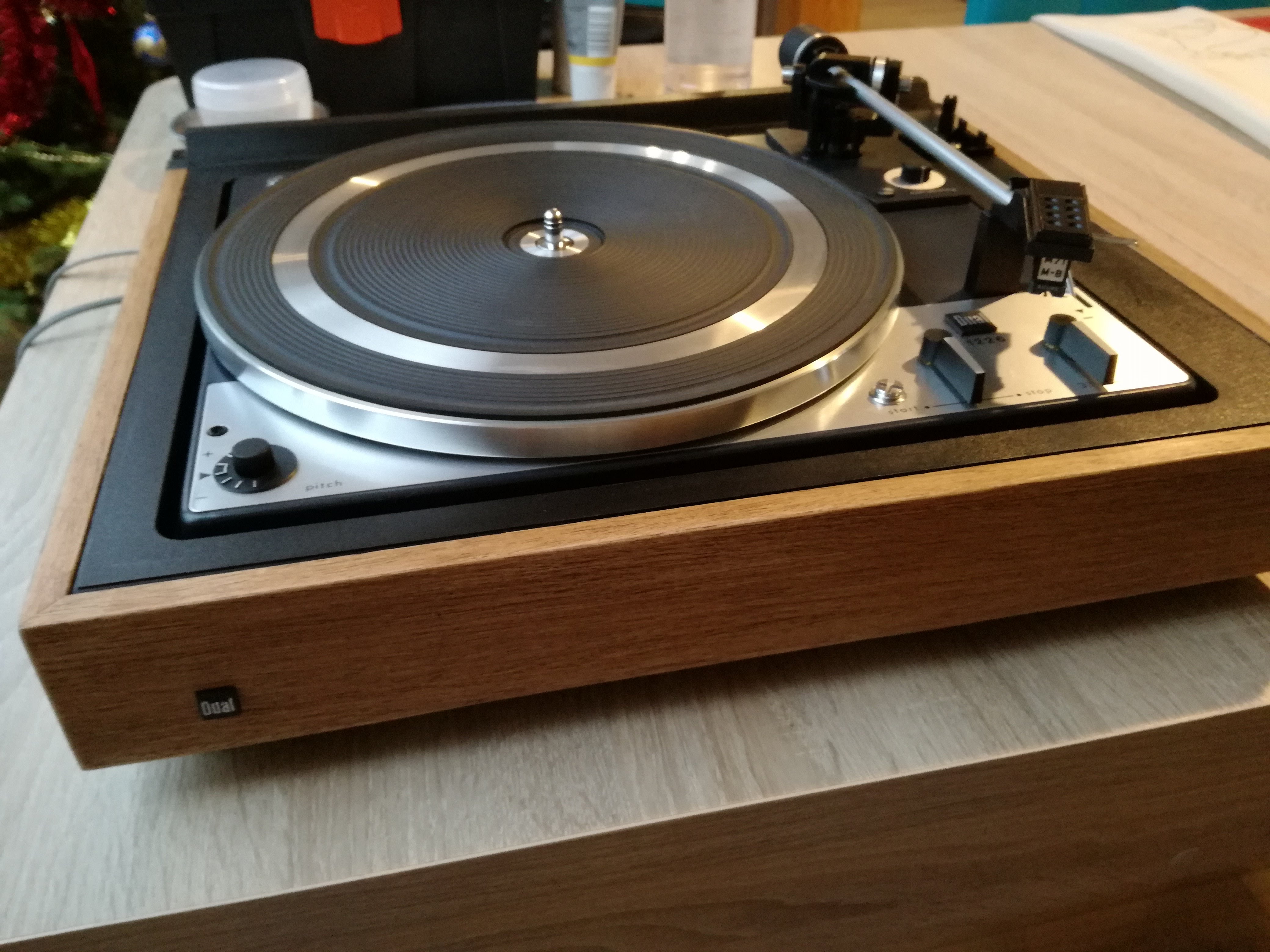

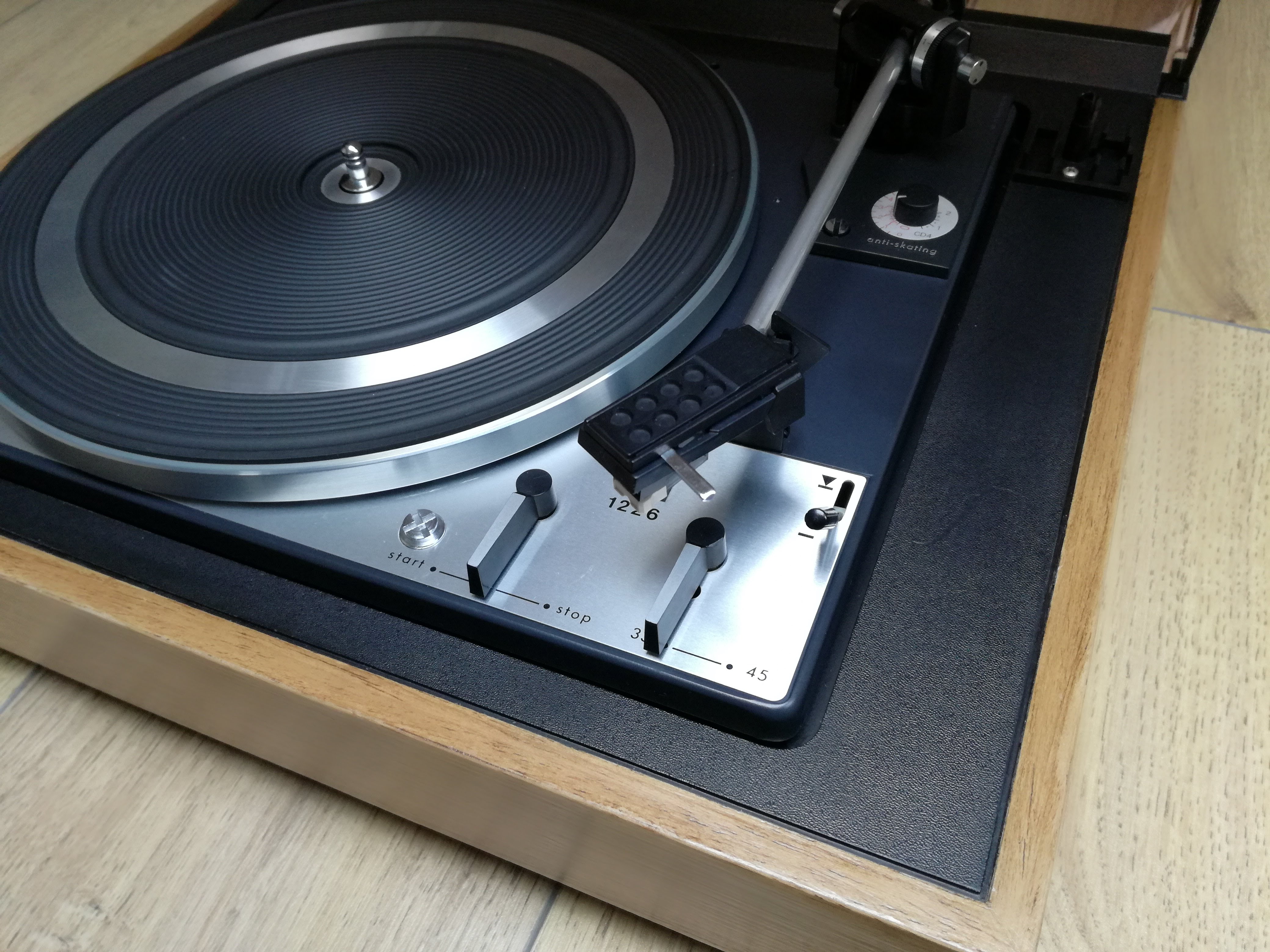

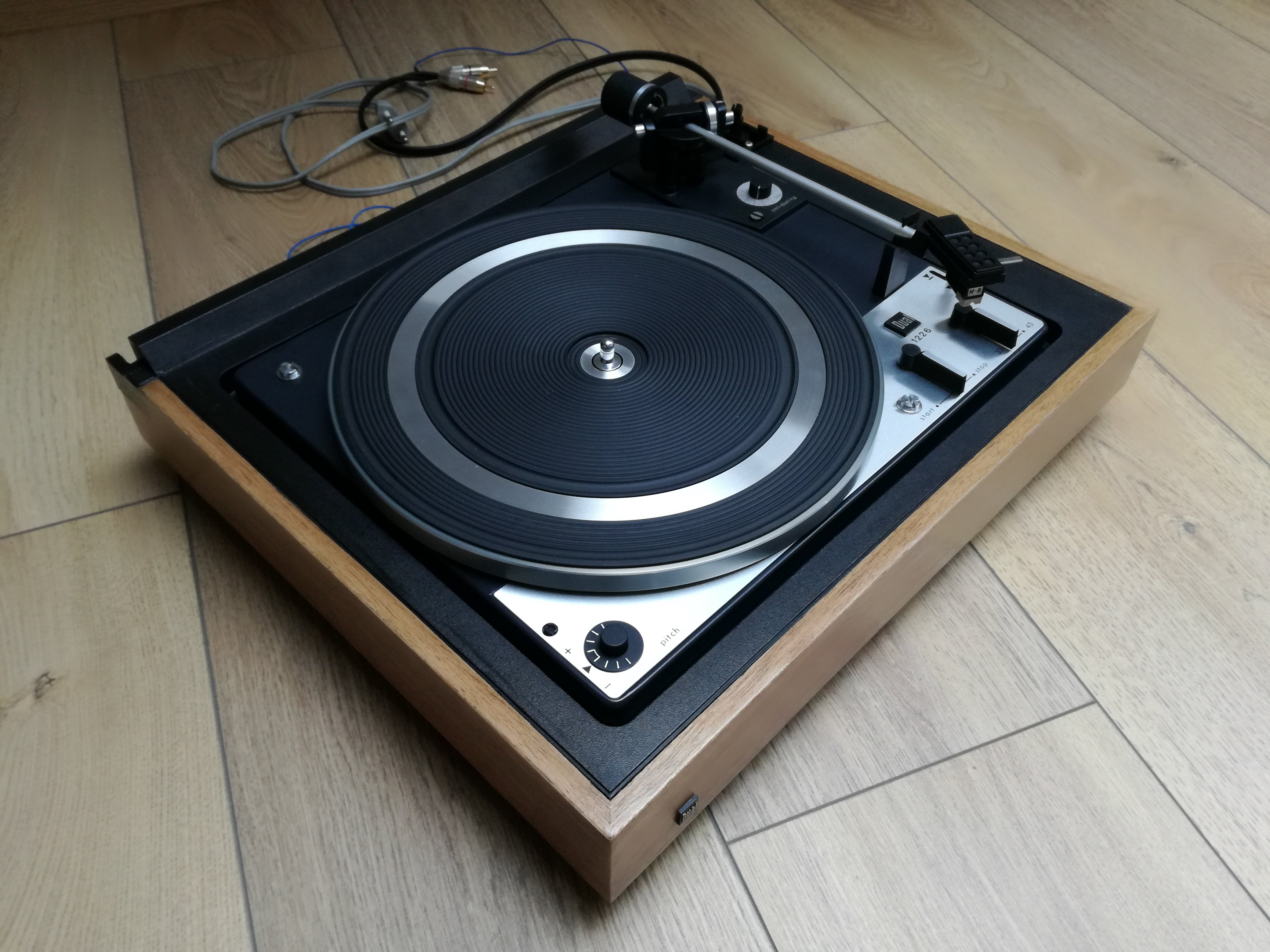

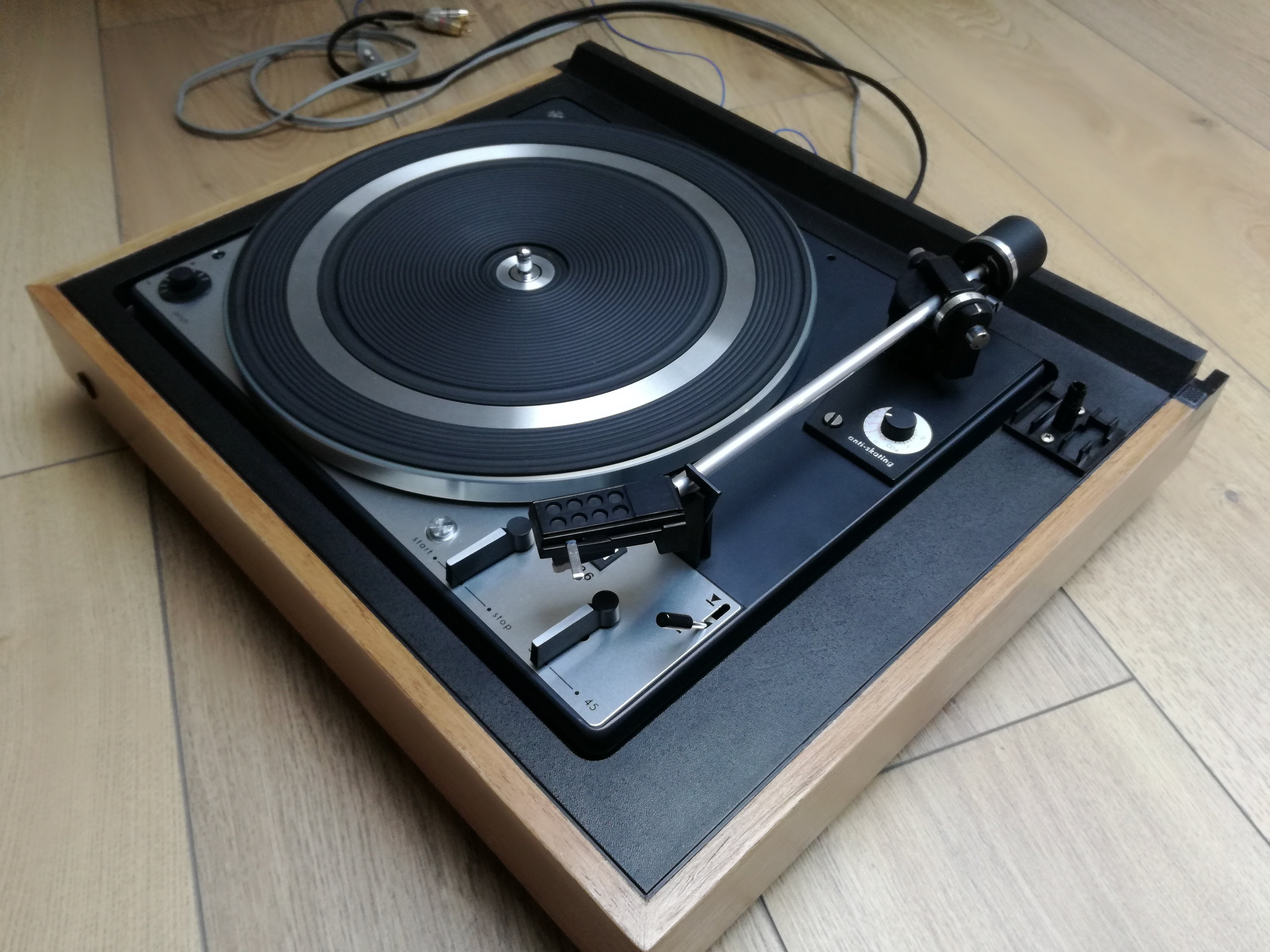

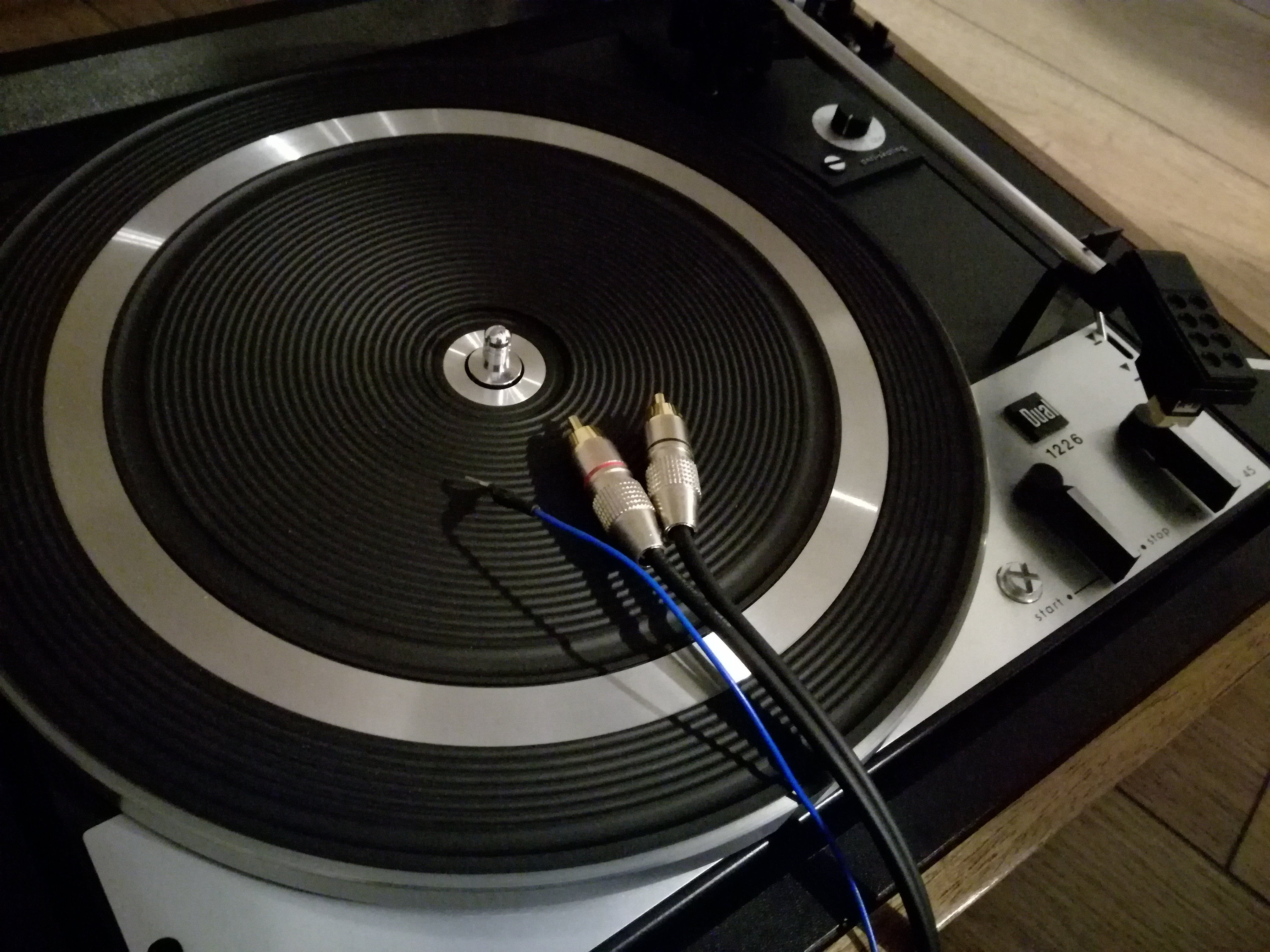

Finał. Dual 1226 gra. Wszystko śmiga. Dziękuję za uwagę 8-)
Ostatnio zmieniony 27 sty 2018, 10:57 przez olsza84, łącznie zmieniany 2 razy.
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
Awatar użytkownika
Michal35
Posty: 1662
Rejestracja: 04 maja 2014, 21:58
Lokalizacja: pomorskie

Re: Niemiec płakał jak wyrzucał...Dual 1226 [renowacja]

#10

Post autor: Michal35 »

No pięknie wygląda :shock: .
olsza84 pisze:
24 sty 2018, 22:52
oraz następnie za styki sygnałowe i mechanizmu wyciszenia wkładki
A propos to czym czyściłeś te styki? Mam u mnie problem z pykaniem w kolumnach przy włączaniu i wyłączaniu. Jak ramię się opuszcza i podnosi.
Gramofon: Sony PS-X 60, AT 440 Mlb, AT 33ML i wiele innych
Nuda dual mono.
Hitachi HMA 7500 + HCA 7500 MK II
Dali Zensor 7
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: Niemiec płakał jak wyrzucał...Dual 1226 [renowacja]

#11

Post autor: olsza84 »

Michal35452 pisze:
27 sty 2018, 10:45
A propos to czym czyściłeś te styki? Mam u mnie problem z pykaniem w kolumnach przy włączaniu i wyłączaniu. Jak ramię się opuszcza i podnosi.
Michał zobacz mój post #48 z tego wątku: viewtopic.php?f=61&t=9627&start=45#p168178
Ma jeden minus: zostawia masę drobnych włókien, które wbijają się w skórę. Mało przyjemne bo są praktycznie niewidoczne.
Ale może być też zwykła gumka ;)

Może kondensator przeciwzakłóceniowy musisz wymienić?
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
Latro
Posty: 1915
Rejestracja: 12 sty 2015, 19:09
Gramofon: Technics SL1300
Lokalizacja: Górny Śląsk

Re: Niemiec płakał jak wyrzucał...Dual 1226 [renowacja]

#12

Post autor: Latro »

Olsza szkoda, że nie jesteśmy sąsiadami :clap:
Muzyka, TV Republika i styka :dance:

https://vm.tiktok.com/ZGe5n3X84/
Awatar użytkownika
Michal35
Posty: 1662
Rejestracja: 04 maja 2014, 21:58
Lokalizacja: pomorskie

Re: Niemiec płakał jak wyrzucał...Dual 1226 [renowacja]

#13

Post autor: Michal35 »

olsza84 pisze:
27 sty 2018, 11:10
Może kondensator przeciwzakłóceniowy musisz wymienić?
A który to? Możesz pokazać palcem :lol: . Bo ja z elektroniki to tylko mam lutownicę ;) .A straszne trzaski że ciszej trzeba robić :cry:
Sprawa dotyczy tego :
viewtopic.php?f=11&t=11467
Gramofon: Sony PS-X 60, AT 440 Mlb, AT 33ML i wiele innych
Nuda dual mono.
Hitachi HMA 7500 + HCA 7500 MK II
Dali Zensor 7
Awatar użytkownika
Obywatel
Posty: 3720
Rejestracja: 02 sty 2011, 18:41
Gramofon: Technics SL-1610MKII
Lokalizacja: Słupsk

Re: Niemiec płakał jak wyrzucał...Dual 1226 [renowacja]

#14

Post autor: Obywatel »

Robota na najwyższym poziomie :clap: Jestem pod wrażeniem :!:
Były: Daniel G 1100-fs, AKAI AC-3800, Fryderyk G-620, Technics SL-231, Technics SL-Q3
Jest: Technics SL-1610 MKII
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: Niemiec płakał jak wyrzucał...Dual 1226 [renowacja]

#15

Post autor: olsza84 »

Latro pisze:
27 sty 2018, 11:21
Olsza szkoda, że nie jesteśmy sąsiadami :clap:
Boję się, że zamiast robić gramofony byśmy opróżnili flaszki :lol:
Michal35452 pisze:
27 sty 2018, 11:44
A który to? Możesz pokazać palcem :lol: . Bo ja z elektroniki to tylko mam lutownicę ;)
Gdybym ja to wiedział jak to jest rozwiązane w tym Kenwoodzie :think: Pewnie inaczej jak w Dualu. Z elektroniki też nie jestem zbyt mocny.
Obywatel pisze:
27 sty 2018, 11:56
Robota na najwyższym poziomie :clap: Jestem pod wrażeniem :!:
