Re: Kolekcje sprzętowe forumowiczów

#9601

Post autor: amrowek »

No muszę coś pod TV bo mnie wqu...a na dzwięk z TV złapał a nie mam miejsca na pasek pod ekranem więc a i pod Duala Cr1780 bo usycha a tylko 8 ohm akceptuje a...może puszczę Isophony diamont w świat więc ....takie tam luźne dywagację ... ale czarne pod TV lądują GL na naprawę na razie a ,że małe więc...mało miejsca :D Nie chce mi się też kabli przepinać między wzmakami ....
W DALSZYM CIĄGU AKTUALNA i AKTYWNA zrzutka na pomoc ludności cywilnej i wojsku na Ukrainie
https://zrzutka.pl/dtrf9x
Awatar użytkownika
Cichy5000
Posty: 796
Rejestracja: 19 lis 2019, 13:55
Gramofon: Technics SL-1610MK2
Lokalizacja: Olsztyn

Re: Kolekcje sprzętowe forumowiczów

#9602

Post autor: Cichy5000 »

amrowek pisze:
28 paź 2022, 20:34
kolejne
No to czekam na dalsze uzupełnienie stajni :D
Ja w drugim małym zestawie używam GL 70 i bardzo fajnie grają.
Technics SL-1610MK2, 205C-II L/205ED B-SAS od Jico, .Qed 40i,PreamP Dyskretniok.
HiFiBerry Digi2 Pro +, ubp-x700, Dac MFD 6N3P; Yamaha M 4, C 4 ;Ayon Audio Scorpio,
Tellurium q ultra black ll, 2497 Mogami.
Tellurium Q Silver,Harbeth C7ES-3
Awatar użytkownika
amrowek
Posty: 7738
Rejestracja: 21 maja 2015, 09:04
Lokalizacja: mazowsze płd-zach 40 km od stolicy - Żyrardów

Re: Kolekcje sprzętowe forumowiczów

#9603

Post autor: amrowek »

Cichy5000 pisze:
28 paź 2022, 21:00
amrowek pisze:
28 paź 2022, 20:34
kolejne
No to czekam na dalsze uzupełnienie stajni :D
Ja w drugim małym zestawie używam GL 70 i bardzo fajnie grają.
Nie no z tej wielkości to w visoniki albo revoxy bym musiał uderzyć i chyba RKO jeszcze
W DALSZYM CIĄGU AKTUALNA i AKTYWNA zrzutka na pomoc ludności cywilnej i wojsku na Ukrainie
https://zrzutka.pl/dtrf9x
Awatar użytkownika
Martynka
Posty: 1656
Rejestracja: 26 sty 2019, 01:05
Gramofon: Yamaha PX3
Lokalizacja: Gůrny Ślůnsk

Re: Kolekcje sprzętowe forumowiczów

#9604

Post autor: Martynka »

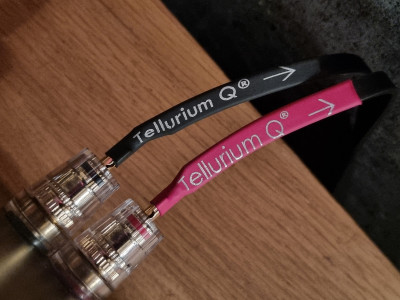

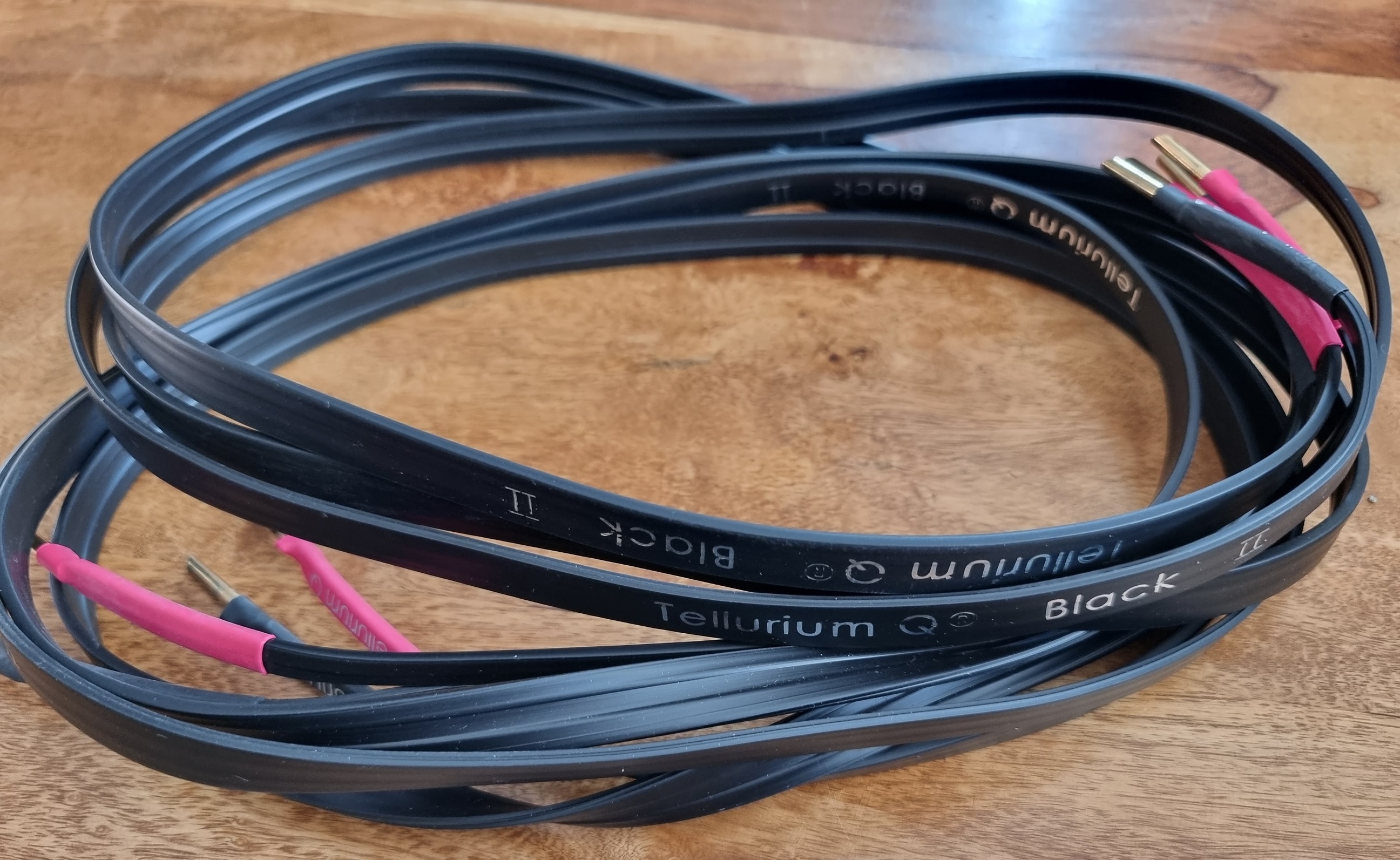

Niby nie sprzęt ale w cenie sprzętu :lol:
I powiem tak. Warte każdej z niezliczonej ilości złotówek. Wrzucone pomiędzy CLS a Rotela dały nową jakość.... są na tyle, że zamówiłem dodatkowo interkonekt Ultra Black II pomiędzy pre a końcówkę.

Zrobiło się ciemniej ale mimo to przybyło szczegółów na górze jak i w całym paśmie, bas ma niuanse, a instrumenty dostały nowy wymiar, ksylofon brzmiał na CLS zawsze ale teraz to jak własnoręcznie muskać dzwonek zawieszony w powietrzu... jest moc a z godziny na godzinę większa.
Martin Logan CLS, Ayon Triton KT150 z KT88 zamiennie, DAC Stax Talent (2 x PCM63 na 6N26P) + Volumio Pi5 Waveshare 11,9", CD Rotel RCD955 (TDA1541 na 6N9S)... no i oczywiście gramofon Yamaha PX3 z Yamaha MC5 (shibata na boronie)
Awatar użytkownika
Martynka
Posty: 1656
Rejestracja: 26 sty 2019, 01:05
Gramofon: Yamaha PX3
Lokalizacja: Gůrny Ślůnsk

Re: Kolekcje sprzętowe forumowiczów

#9605

Post autor: Martynka »

Bacek pisze:
20 paź 2022, 16:41
Jak nie i idziesz w takie koszty to może warto poszukać gdzieś oryginałów poparować choćby o becie

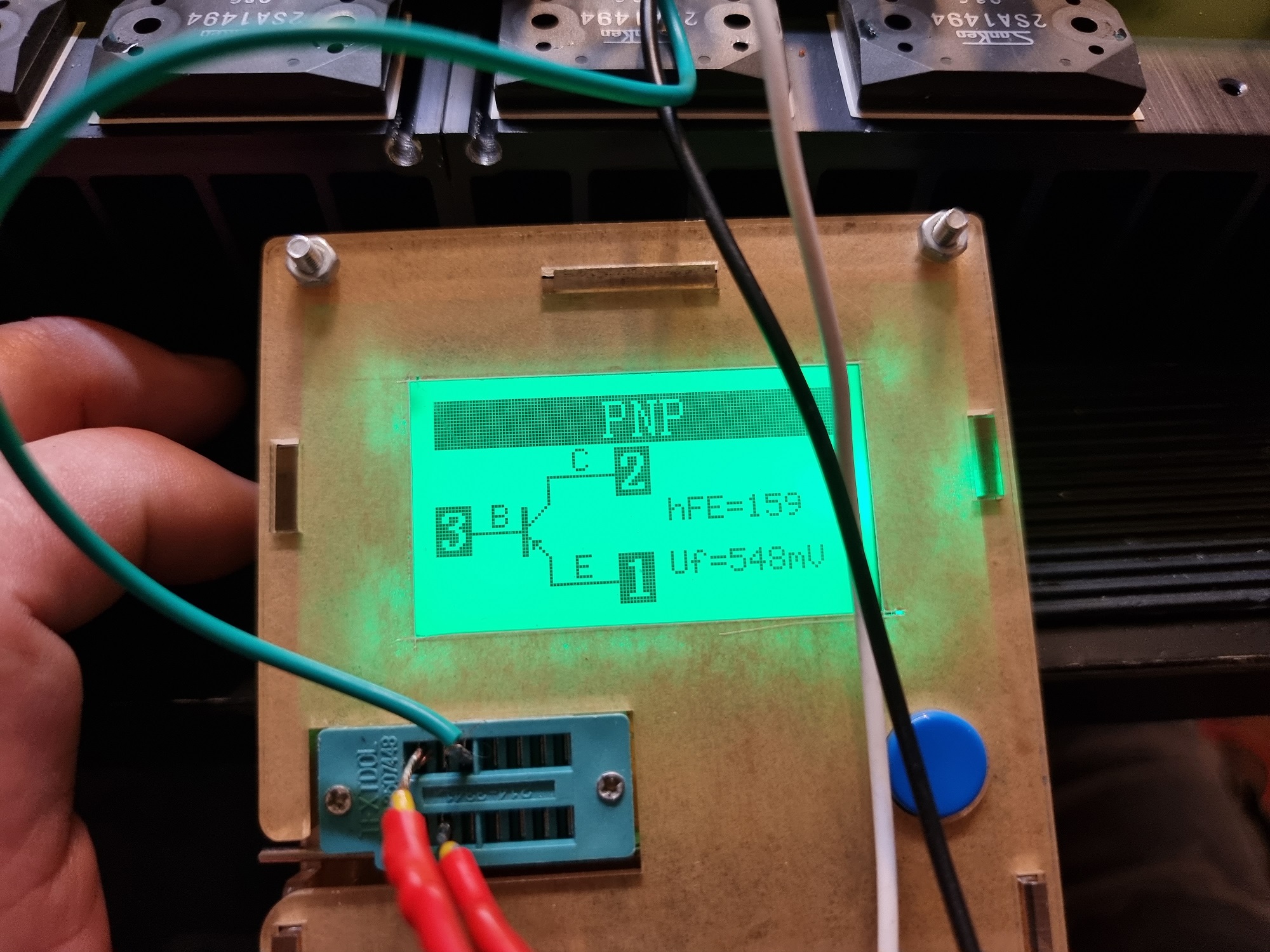

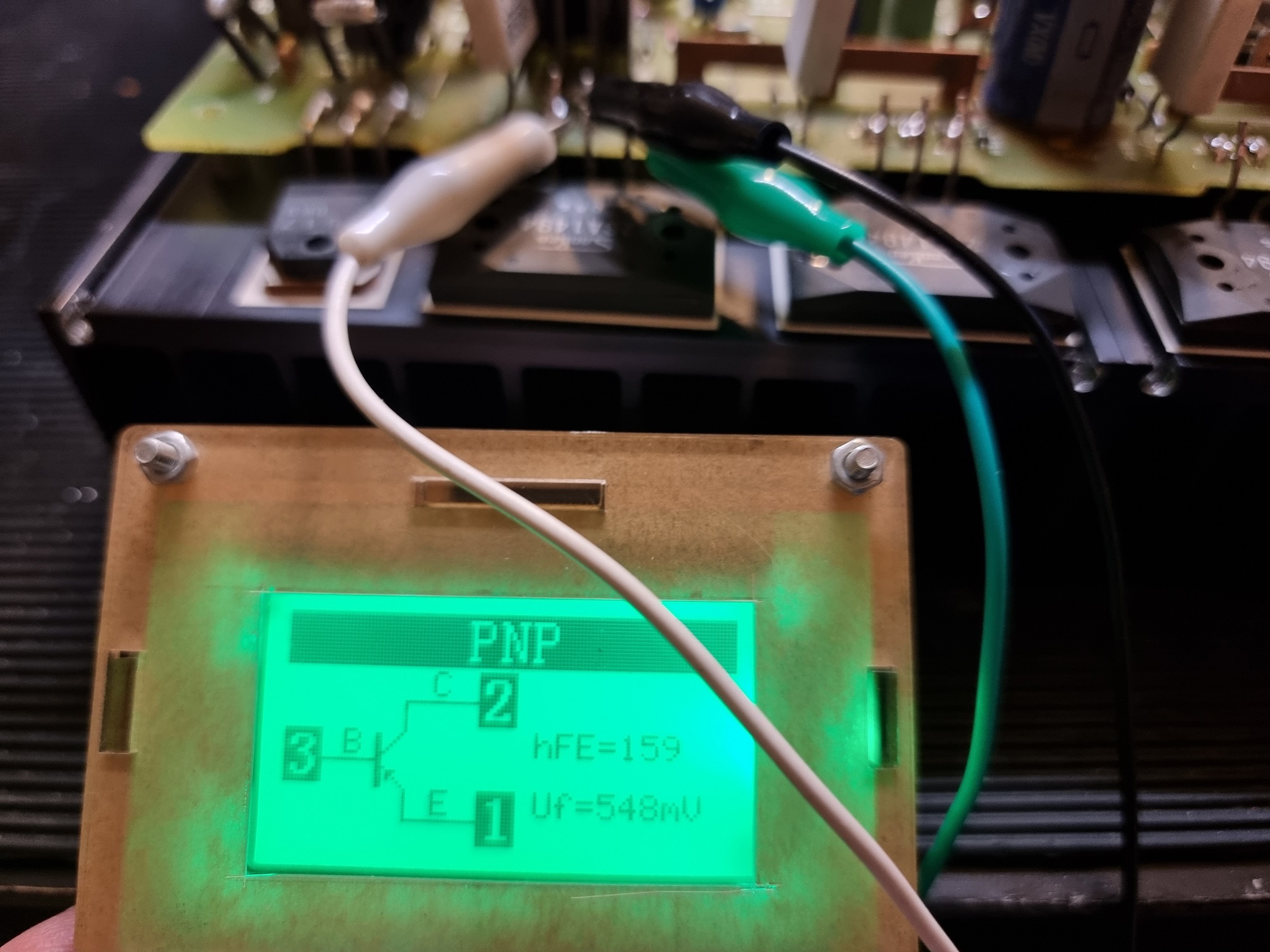

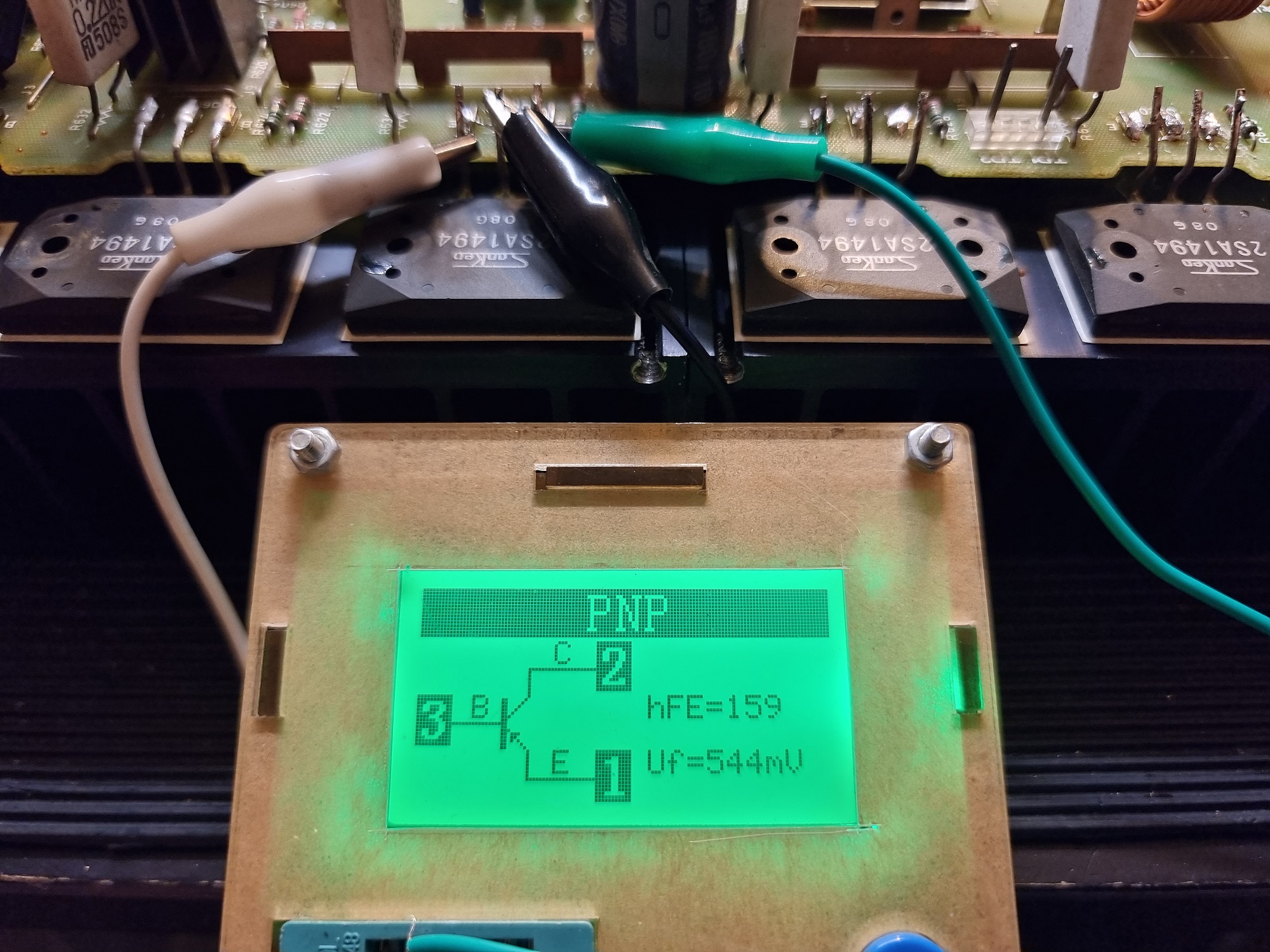

wracając do tematu... już miałem szukać garści tranzystorów ale stwierdziłem, że sprawdzę co tam piszczy:
Jak myślisz ?? szukać dalej czy odpuścić ??

NPN też sprawdziłem bo na jednej płycie z dołu siedzą "rozrzut" wygląda tak samo. Myślę że z drugiej strony też tak będzie bo to jeden kanał tylko.
Bacek pisze:
20 paź 2022, 19:01
Fabryki nigdy albo bardzo rzadko parują, tu mamy wypasiony wzmacniacz więc potencjalnie mogło się tak zdarzyć.
mamy więc potwierdzenie, że Rotel RHB-10 to wypasiony wzmacniacz ;)
Bacek pisze:
20 paź 2022, 19:01
Nawet jeżeli to zrobili to pytanie do jakiego stopnia.
Myślę, że trudniej było by bardziej je dobrać.
Martin Logan CLS, Ayon Triton KT150 z KT88 zamiennie, DAC Stax Talent (2 x PCM63 na 6N26P) + Volumio Pi5 Waveshare 11,9", CD Rotel RCD955 (TDA1541 na 6N9S)... no i oczywiście gramofon Yamaha PX3 z Yamaha MC5 (shibata na boronie)
Awatar użytkownika
Bacek
Posty: 2641
Rejestracja: 04 gru 2013, 22:06
Gramofon: Kenwood L-07D
Lokalizacja: Poznań

Re: Kolekcje sprzętowe forumowiczów

#9606

Post autor: Bacek »

Szczerze to nie wiem jak zachowuje się ten miernik przy pomiarach bez wylutowywania, może to po prostu wypadkowa układu a nie samych tranów.
Ale, driverów w ogóle bym nie ruszał bo to i tak nic nie zmieni albo niewiele. Chodziło mi o trany w long tail pair, parami lub nawet czwórkami w tym wypadku. W service manual wyglądają jak by potencjalnie na płytkach mogły być sklejone, wtedy najprawdopodobniej je sparowali. To jest ta część po której następuje mocne wzmocnienie napięciowe i wszystko co tam niedoskonałe jeszcze się zwiększa. Tu już na tą stronę/blok jest osobne filtrowanie zasilania (+/-B3 i +/-B4) wiec ogromny plus (mogli by dać lekko wyższe napięcie i blok CRC ale mówi się trudno). W układach gdzie jest jedno zasilanie można próbować to rozpiąć i dodać stopień RC przed ale wtedy na VAS idzie niższe napięcie co zmniejsza ogólną moc wzmacniacza. Tu projektant od razu to przewidział więc problemu nie ma ale sprarowanie tych tranów jeszcze podnosi PSRR i ma parę innych benefitów.
Załączniki
Klipsch LaScala i analogowo cyfrowa herezja.
Awatar użytkownika
Jaculek
Posty: 1915
Rejestracja: 27 cze 2012, 08:57
Gramofon: Dual 704, 721
Lokalizacja: Świętochłowice

Re: Kolekcje sprzętowe forumowiczów

#9607

Post autor: Jaculek »

Bacek pisze:
03 lis 2022, 09:29
przy pomiarach bez wylutowywania
No przecież je wylutował do pomiarów :)
Bacek pisze:
03 lis 2022, 09:29
Ale, driverów w ogóle bym nie ruszał bo to i tak nic nie zmieni albo niewiele.
Słusznie. Tyle, że to chyba nie są drivery :) Pomiar mikroamperami z testera nie pasuje do rzeczywistych warunków pracy tych tranzystorów, kiedy płyną tam ampery. Tak jak napisał Bacek tego się nie rusza, bo można tylko zepsuć.
Bacek pisze:
03 lis 2022, 09:29
Chodziło mi o trany w long tail pair,
Dokładnie. Dyskutowaliśmy o wejściowych parach różnicowych. Nie wiem tylko, czy jest sens cokolwiek tu grzebać, bo i tak na emiterach nie ma rezystorów więc konstruktorzy uwzględnili nieliniowość tego stopnia korygując zniekształcenia sprzężeniem zwrotnym.
Analog: Dual 704&721+DenonDL301/ShureV15III/Dual M20E/OrtofonMC-20>Denon AU-320 >PreamP Dyskretniok DIY> DH-101>DH-220>Monitor Audio BX5/Beyerdynamic DT 880
Cyfra: Arcam FMJ CD17 - DIY Mod & Yamaha WXAD-10
Awatar użytkownika
Bacek
Posty: 2641
Rejestracja: 04 gru 2013, 22:06
Gramofon: Kenwood L-07D
Lokalizacja: Poznań

Re: Kolekcje sprzętowe forumowiczów

#9608

Post autor: Bacek »

Jaculek pisze:
03 lis 2022, 10:10
No przecież je wylutował do pomiarów
Ja tam ślepy jestem.
Jaculek pisze:
03 lis 2022, 10:10
bo i tak na emiterach nie ma rezystorów więc konstruktorzy uwzględnili nieliniowość tego stopnia korygując zniekształcenia sprzężeniem zwrotnym.
Oczywiście, to miałem na myśli pisząc że konstrukcje są odporne na różnice. Mimo to parowanie niektóre parametry poprawia. Ja mam hopla na punkcie PSRR bo na tubach wszystkie szumki ze wzmacniaczy wychodzą. Aktualnie tez mam niesparowane trany z głową przy głośniku i wzmacniaczem na maksa coś tam lekko humi/szumi. Pół metra/metr od głośnika już nic. Trany już kupione, remont w toku i parowanie też będzie. Oprócz parowania w kolejnym kroku current mirror na dół LTP i możliwe że zmodyfikowany moduł VAS. Ale wszystko po kolei. 6 kanałów szybko się nie robi. Też Rotel tylko bardziej prymitywny, RB-976 Mk2
Klipsch LaScala i analogowo cyfrowa herezja.
Awatar użytkownika
Martynka
Posty: 1656
Rejestracja: 26 sty 2019, 01:05
Gramofon: Yamaha PX3
Lokalizacja: Gůrny Ślůnsk

Re: Kolekcje sprzętowe forumowiczów

#9609

Post autor: Martynka »

Bacek pisze:
03 lis 2022, 09:29
wylutowywania
Ale zobacz że wszystko zostało odlutowane, każda nóżka jest ponad polem
Mierzyłem bo i tak PCB szła out

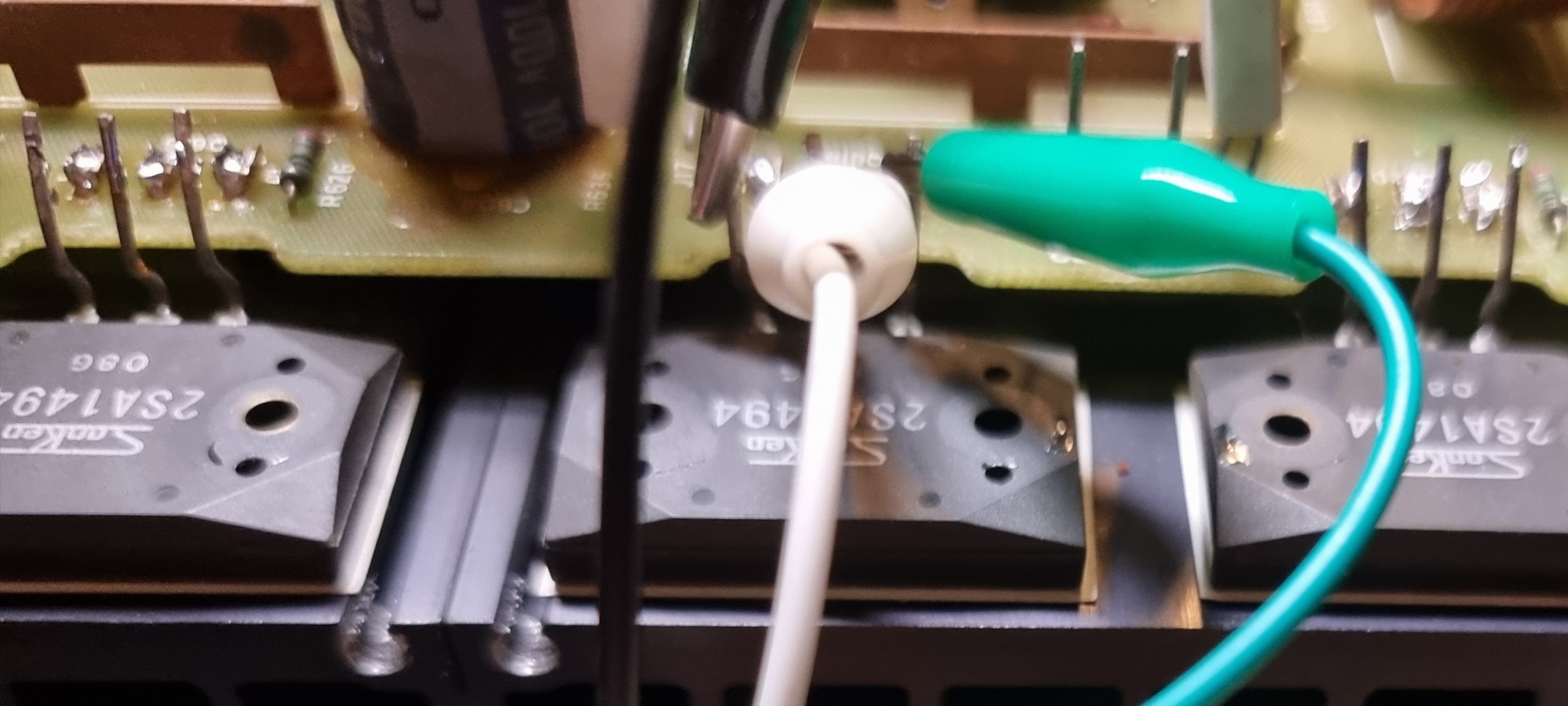

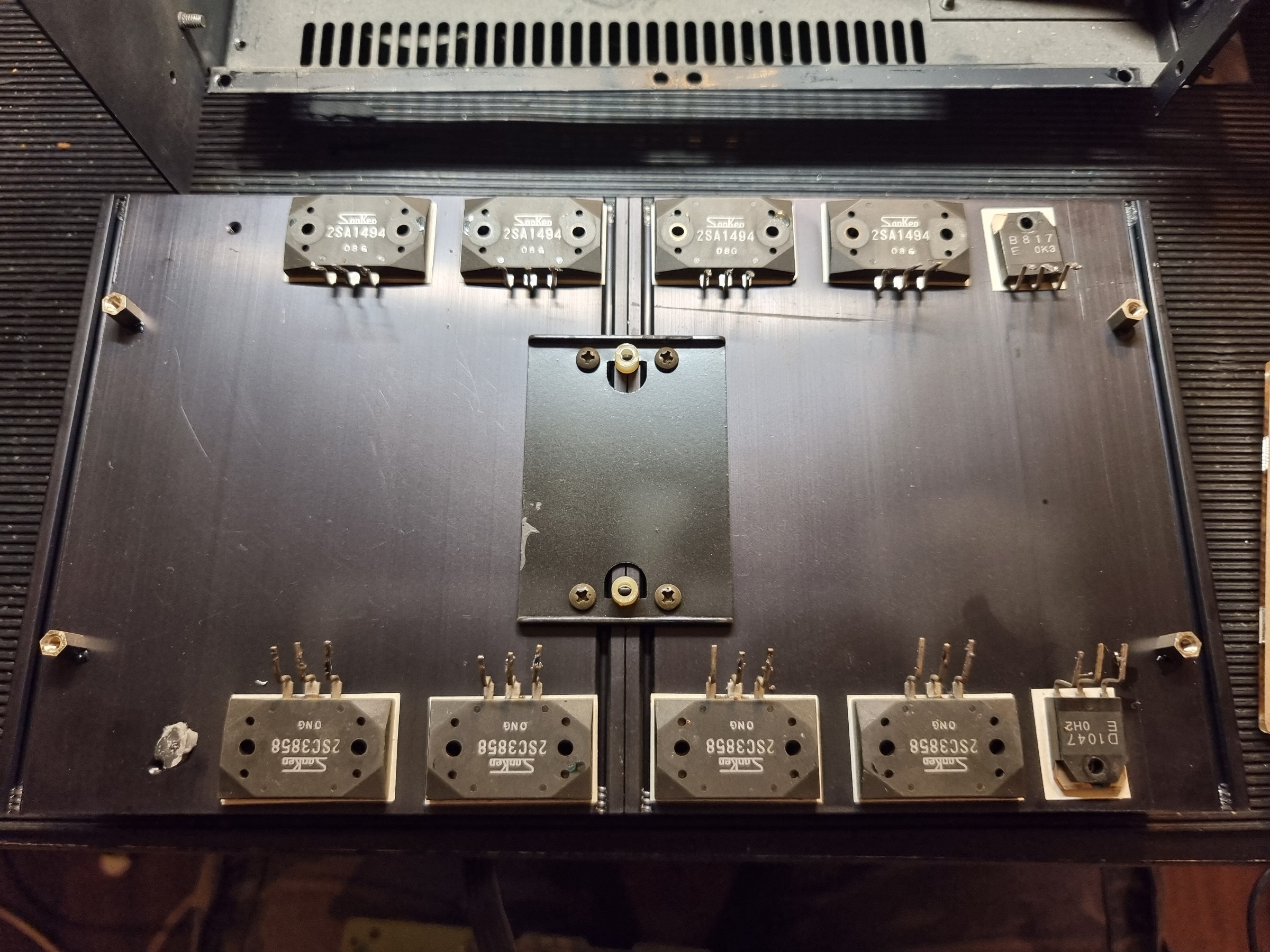

Tak to wygląda na schemacie ale w rzeczywistości masz dwa rzędy od góry i dołu przyklejone do radiatora zewnętrznego jak widać na zdjęciu powyżej i na drugim kanale to samo z drugiej strony.

Mogłem tylko sprawdzić wzmocnienie i widać że nie ma co kupować garści i szukać bliskich sobie hfe
Jaculek pisze:
03 lis 2022, 10:10
nie rusza


Przecież nie ruszam :) demontowalem bo to jedyny sposób na wymianę czapek. BG zostały ale Nichicony 1000/100V 85C zostały zastąpione przez Mundorf MLytic 1500/100V 105C, a jak już wymontowałem to sprawdizlem z ciekawości bety.

Fajnie się Was czyta, czegoś się nauczę :D
Martin Logan CLS, Ayon Triton KT150 z KT88 zamiennie, DAC Stax Talent (2 x PCM63 na 6N26P) + Volumio Pi5 Waveshare 11,9", CD Rotel RCD955 (TDA1541 na 6N9S)... no i oczywiście gramofon Yamaha PX3 z Yamaha MC5 (shibata na boronie)
Awatar użytkownika
amrowek
Posty: 7738
Rejestracja: 21 maja 2015, 09:04
Lokalizacja: mazowsze płd-zach 40 km od stolicy - Żyrardów

Re: Kolekcje sprzętowe forumowiczów

#9610

Post autor: amrowek »

@Martynka
no q...a nie mów że przewody od głośników słyszysz :D

ps
ale wyglądają na bardzo sztywne.
W DALSZYM CIĄGU AKTUALNA i AKTYWNA zrzutka na pomoc ludności cywilnej i wojsku na Ukrainie
https://zrzutka.pl/dtrf9x
Awatar użytkownika
Martynka
Posty: 1656
Rejestracja: 26 sty 2019, 01:05
Gramofon: Yamaha PX3
Lokalizacja: Gůrny Ślůnsk

Re: Kolekcje sprzętowe forumowiczów

#9611

Post autor: Martynka »

amrowek pisze:
03 lis 2022, 13:54
słyszysz
Myślę że to wchodzi samo na pewnym poziomie sprzętu gdy kabel zaczyna go ograniczać. Do tej pory miałem zwykłle kable audio, miedź OFC. 2 x 2,5 mm² na stronę do biampu. Ostatnio gram tylko na jednej połowie bo CLS w bi nie podłączę. Zmieniając sprzęt w torze na wyjściu było różnicowanie ale nigdy poza pewien poziom. Zmieniłem kabel i... level up, i to nie jeden.

Wracając do kabla. To co u mnie było wcześniej zostało, po zmianie dodatkowo uzyskałem w odbiorze: wyrównanie pasma, góra nie jest wyrzucana do przodu, poprawa mikrodynamiki co powoduje że wręcz wszelkie szczegóły stały się namacalne i łatwe do zlokalizowania, scena poszła w rozmiar ale i głębię to znaczy część rzeczy jest przedstawiana bardziej z przodu. Bas... tu po prostu precyzja z jaką pracuje folia dostała więcej różnicowania, jest i dynamika w punkt ale potrafi też dźwięk wybrzmiewac leniwie gdy trzeba.

Przyjedz, posłuchaj, uwierzysz w kable gdy po zmianie na inne znikną z dźwięku emocje.
Martin Logan CLS, Ayon Triton KT150 z KT88 zamiennie, DAC Stax Talent (2 x PCM63 na 6N26P) + Volumio Pi5 Waveshare 11,9", CD Rotel RCD955 (TDA1541 na 6N9S)... no i oczywiście gramofon Yamaha PX3 z Yamaha MC5 (shibata na boronie)
Awatar użytkownika
Bacek
Posty: 2641
Rejestracja: 04 gru 2013, 22:06
Gramofon: Kenwood L-07D
Lokalizacja: Poznań

Re: Kolekcje sprzętowe forumowiczów

#9612

Post autor: Bacek »

Martynka pisze:
03 lis 2022, 12:16

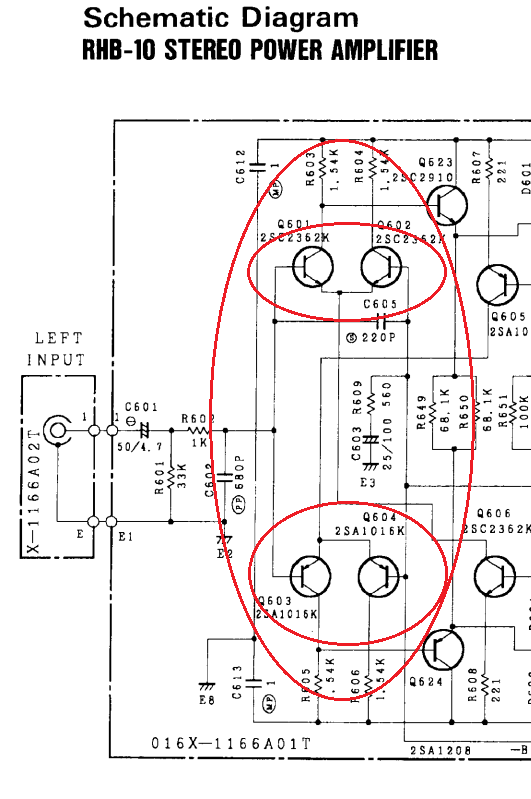

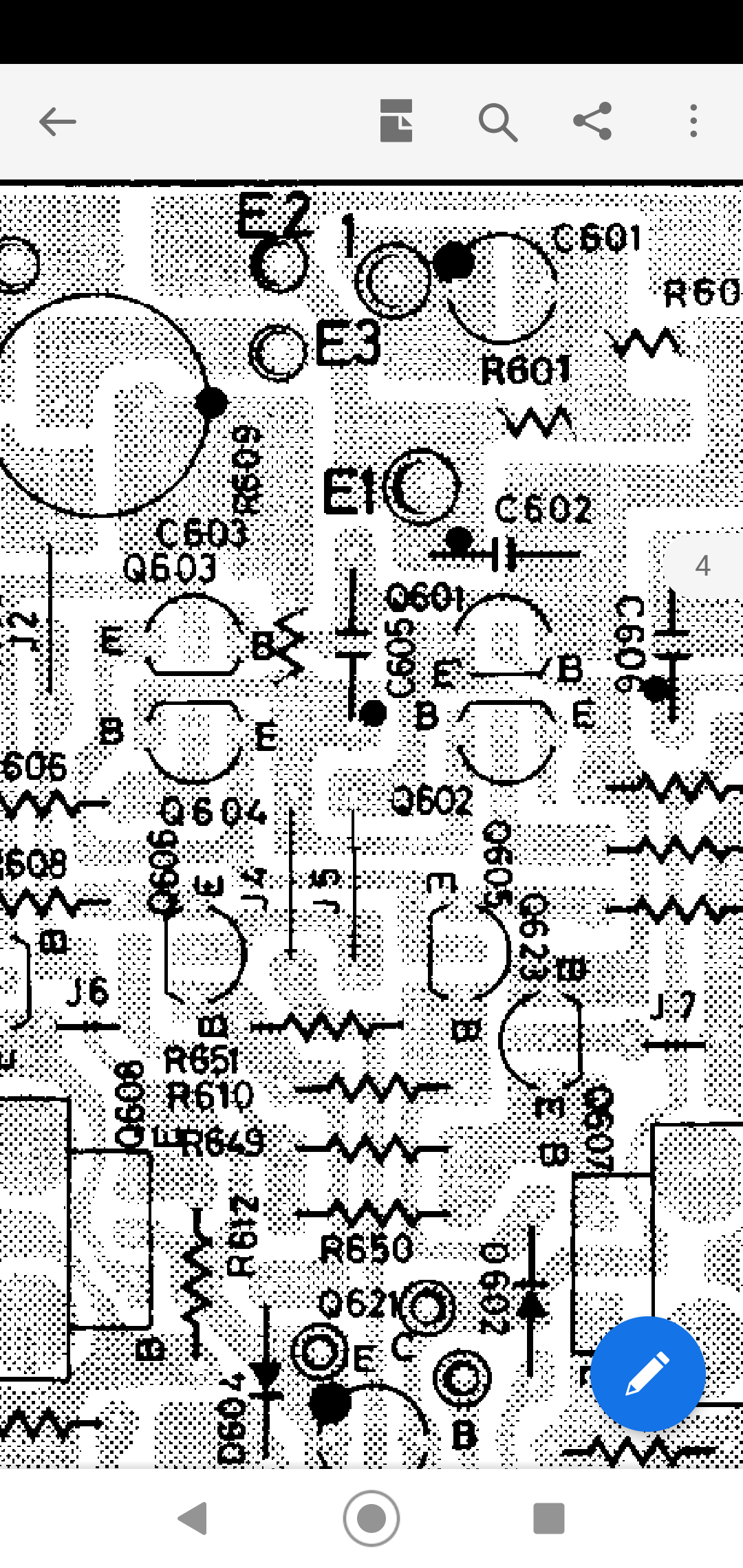

Tak to wygląda na schemacie ale w rzeczywistości masz dwa rzędy od góry i dołu przyklejone do radiatora
To nie te tranzystory. Te zakreślone przeze mnie są na pcb w malych obudowach to-92 zwrócone płaska strona do siebie.

Q601,602, 603 i 604 na qórze
Załączniki
Klipsch LaScala i analogowo cyfrowa herezja.
Awatar użytkownika
Martynka
Posty: 1656
Rejestracja: 26 sty 2019, 01:05
Gramofon: Yamaha PX3
Lokalizacja: Gůrny Ślůnsk

Re: Kolekcje sprzętowe forumowiczów

#9613

Post autor: Martynka »

Bacek pisze:
03 lis 2022, 17:27
To nie te tranzystory. Te zakreślone przeze mnie są na pcb w malych obudowach to-92 zwrócone płaska strona do siebie.

Q601,602, 603 i 604 na qórze
Fakt, pisałeś o nich wcześniej.
Bacek pisze:
20 paź 2022, 16:41
A Q601/Q602 oraz Q603/Q604 są sklejone ze sobą? PCB wyglada jak by mogły.

Bacek pisze:
20 paź 2022, 16:41
to może warto poszukać gdzieś oryginałów poparować choćby o becie i dać np w koszulkę termokurczliwą

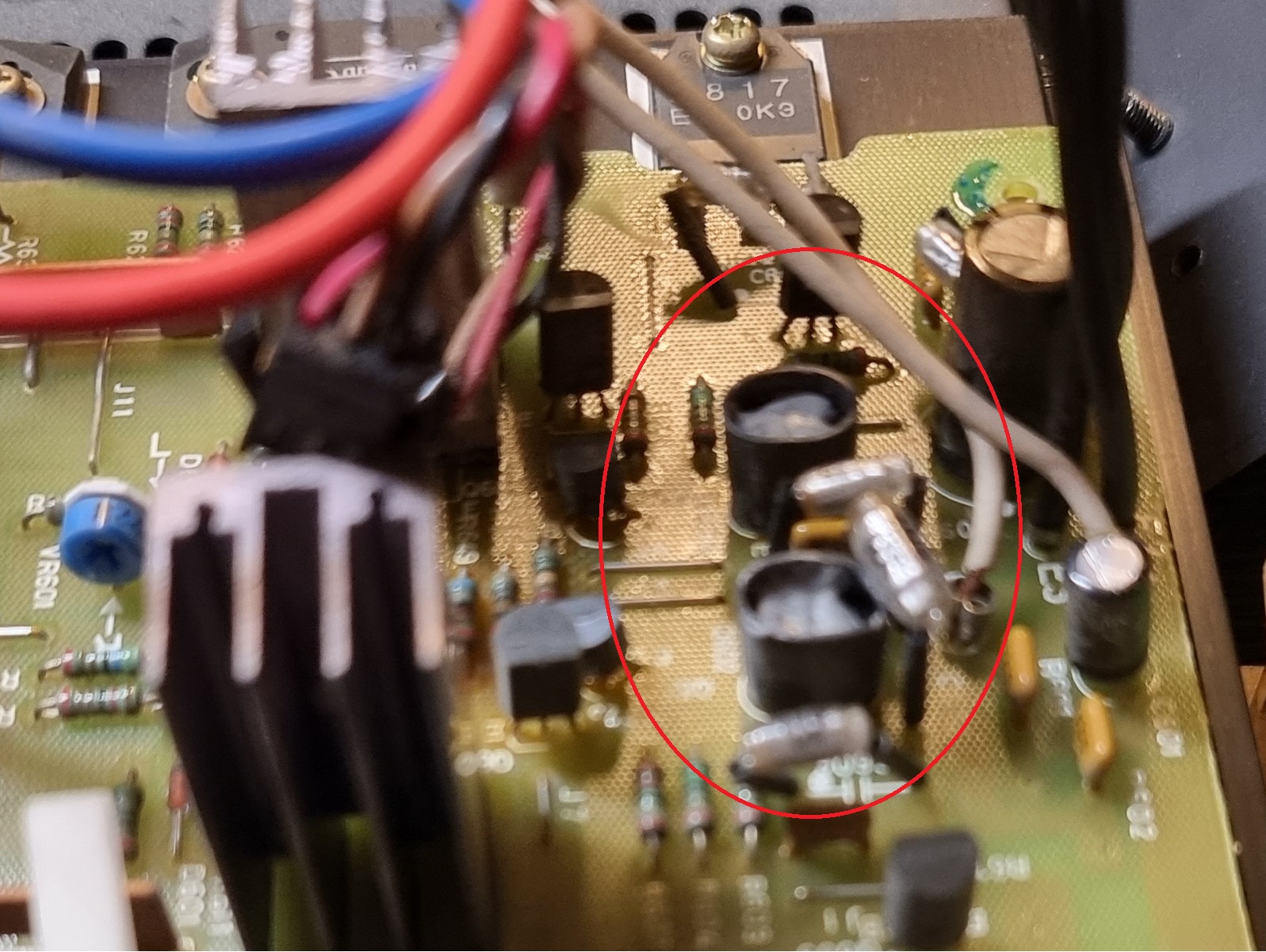

No chyba się nie wykażę za bardzo inwencją bo...
... małe japońskie rączki już to zrobiły ( zaznaczone czerwonym owalem )
Martin Logan CLS, Ayon Triton KT150 z KT88 zamiennie, DAC Stax Talent (2 x PCM63 na 6N26P) + Volumio Pi5 Waveshare 11,9", CD Rotel RCD955 (TDA1541 na 6N9S)... no i oczywiście gramofon Yamaha PX3 z Yamaha MC5 (shibata na boronie)
Awatar użytkownika
Piterski
Posty: 1292
Rejestracja: 17 lip 2015, 23:48
Gramofon: Pioneer PL70LII
Lokalizacja: Warszawa

Re: Kolekcje sprzętowe forumowiczów

#9614

Post autor: Piterski »

Martynka pisze:
03 lis 2022, 15:55
Myślę że to wchodzi samo na pewnym poziomie sprzętu gdy kabel zaczyna go ograniczać.
:handgestures-thumbupleft:
Tor cyfrowy: Esoteric K01 - Gryphon Diablo 120.
Tor Analogowy: Phasemation PP-300 - Pioneer PL70II - RCM Sensor2.
Kolumny: Electro Voice Interface "Delta". Kable: Furutech, Hijiri - Harmonix, by Melepeta, Yarbo 1100.
Awatar użytkownika
Martynka
Posty: 1656
Rejestracja: 26 sty 2019, 01:05
Gramofon: Yamaha PX3
Lokalizacja: Gůrny Ślůnsk

Re: Kolekcje sprzętowe forumowiczów

#9615

Post autor: Martynka »

Piterski pisze:
03 lis 2022, 19:32
:handgestures-thumbupleft:
Mam nadzieję że to nie był sarkazm :)
Martin Logan CLS, Ayon Triton KT150 z KT88 zamiennie, DAC Stax Talent (2 x PCM63 na 6N26P) + Volumio Pi5 Waveshare 11,9", CD Rotel RCD955 (TDA1541 na 6N9S)... no i oczywiście gramofon Yamaha PX3 z Yamaha MC5 (shibata na boronie)
