Na warsztacie - B&O Beomaster 2200

#1

Post autor: szczepan_def »

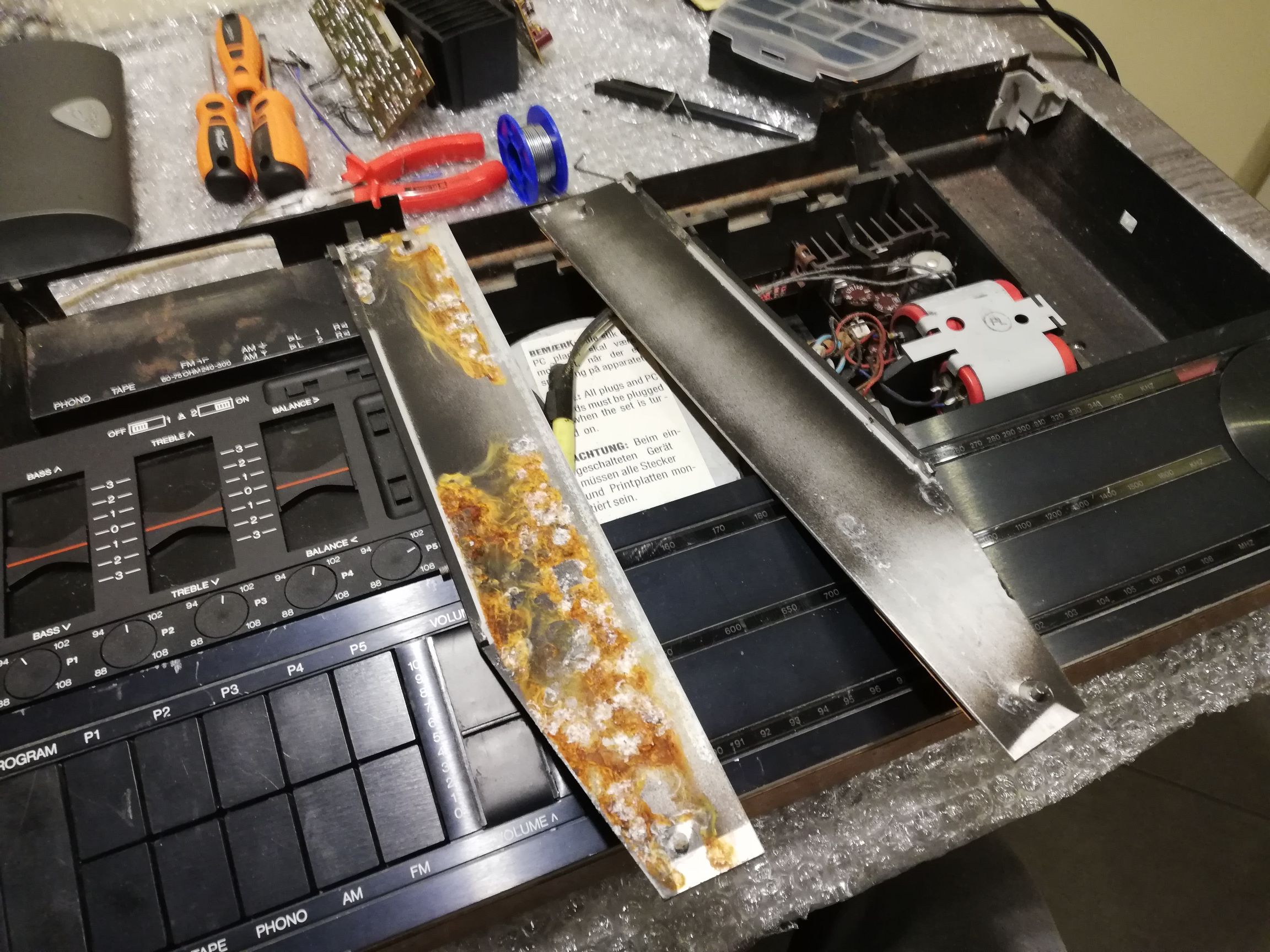

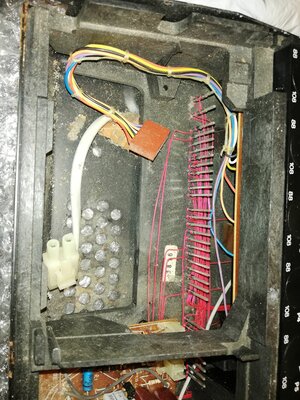

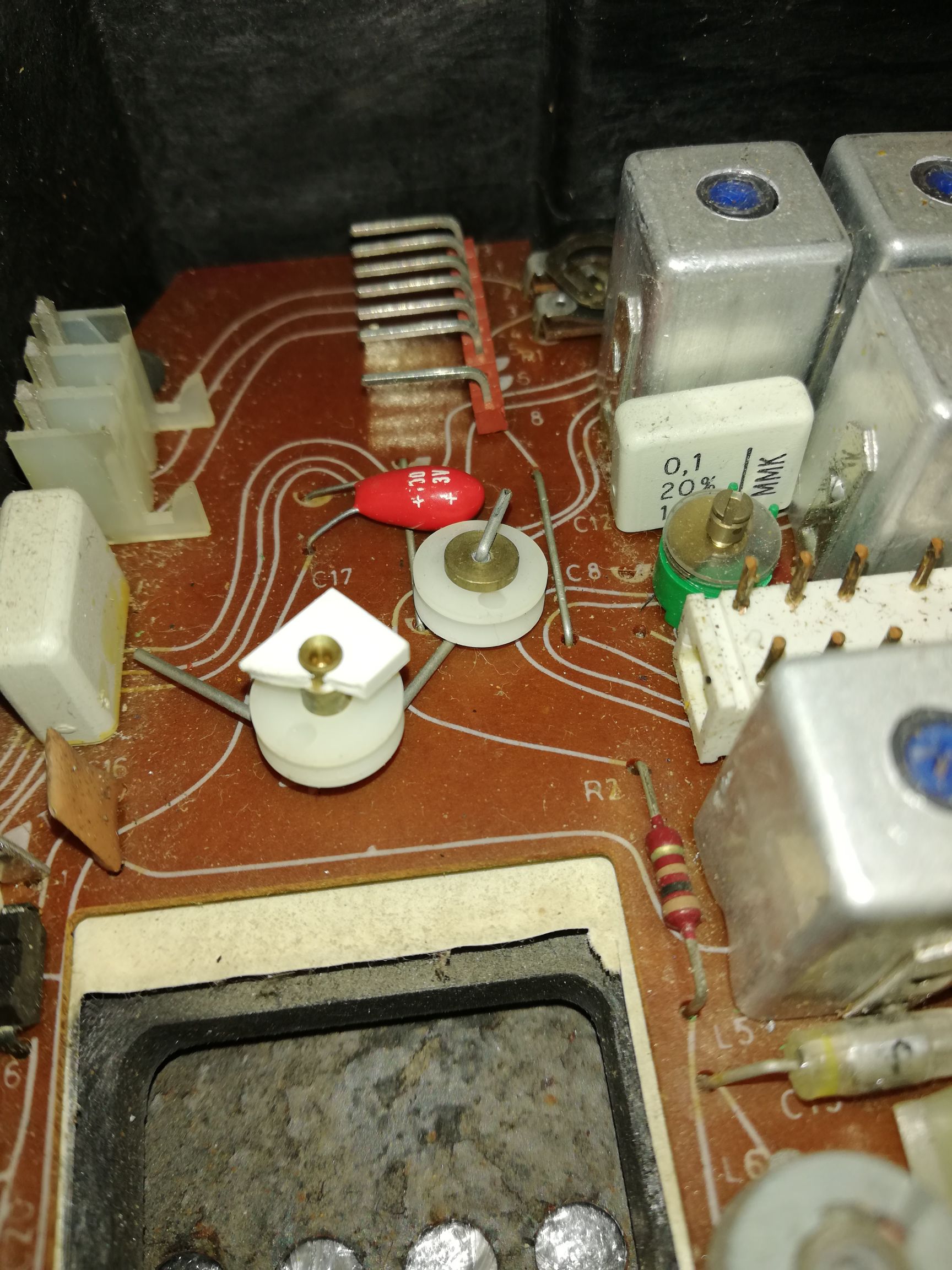

Rozkopałem B&O 2200 stan AGONALNY :mrgreen:
Odkręciłem pokrywę... Połamane jakieś kółko...Rdza, grzyby, owady i pająki po półtora kilo.... dalsza diagnoza straciła jakikolwiek sens... Pakuje "dziada" na złom co się będę szarpał.... :whistle: ale popatrzyłem raz, drugi, wysączyłem zimnego Bronka, zaglądnołem w schemat i stwierdziłem że to można spróbować uratować.... po pierwsze, W końcówce darlingtony, para Tip141 + tip146... Po drugie, montaż na płycie głównej i płytki na złącza :pray: po trzecie... Sprawdzenie siebie :doh: nawet nie wlaczałem :naughty:

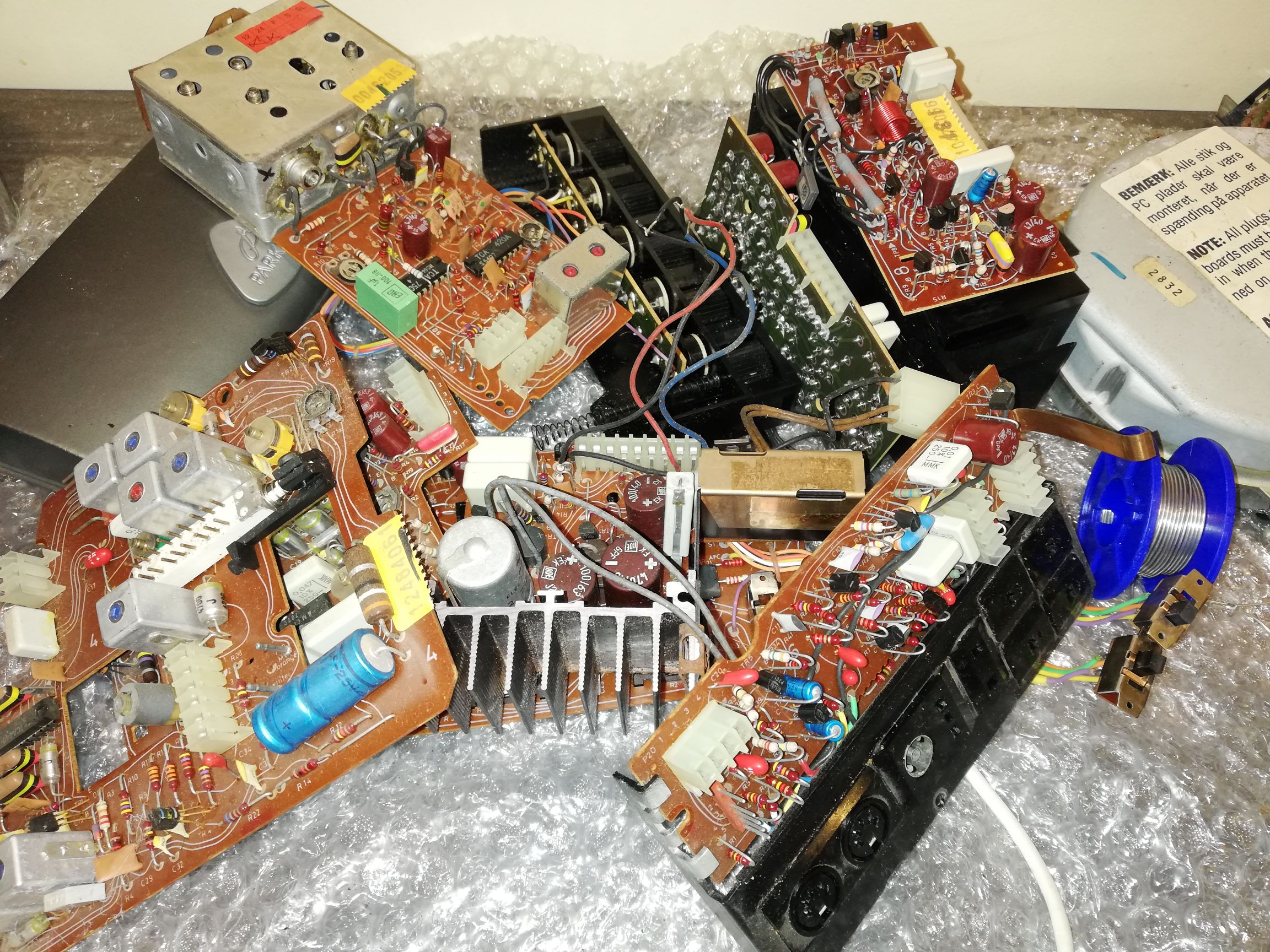

...nie włączałem.... więc nawet nie wiem czy trafo pompuje, Teraz mam kilka mniejszych płytek które zawitają po kolei na stole celem przejrzenia i transplantacji organów jak trzeba będzie...
...

Końcówki i trafo zostają na przegląd reszta do szafy...
Too many tubes, too little time...
Awatar użytkownika
BlackDevil
Posty: 658
Rejestracja: 12 gru 2017, 19:48
Gramofon: S600

Re: Na warsztacie - B&O Beomaster 2200

#2

Post autor: BlackDevil »

Szczepan skąd Ty bierzesz ten złom :?: :shock:
Awatar użytkownika
chudy_b
Posty: 4001
Rejestracja: 05 lis 2013, 14:54
Lokalizacja: Wólka

Re: Na warsztacie - B&O Beomaster 2200

#3

Post autor: chudy_b »

B&O to zawsze wyzwanie. Kupa niestandardowym rozwiązań. Dziwnych elementów nie do zdobycia. Działaj. Z przyjemnością obejrzę taką pracę.
samuraj
Posty: 745
Rejestracja: 10 cze 2011, 12:34
Gramofon: Kenwood KD 990
Lokalizacja: Nuneaton UK

Re: Na warsztacie - B&O Beomaster 2200

#4

Post autor: samuraj »

Taka reanimacja to dopiero wyzwanie! Powodzenia
szczepan_def
Posty: 805
Rejestracja: 28 sty 2017, 14:25
Gramofon: DUAL 455

Re: Na warsztacie - B&O Beomaster 2200

#5

Post autor: szczepan_def »

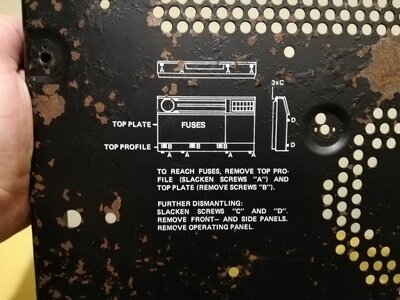

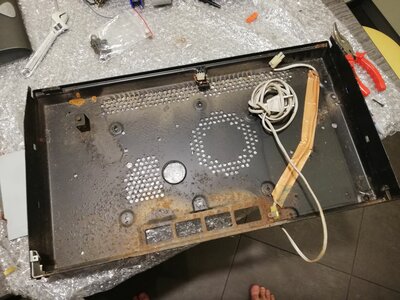

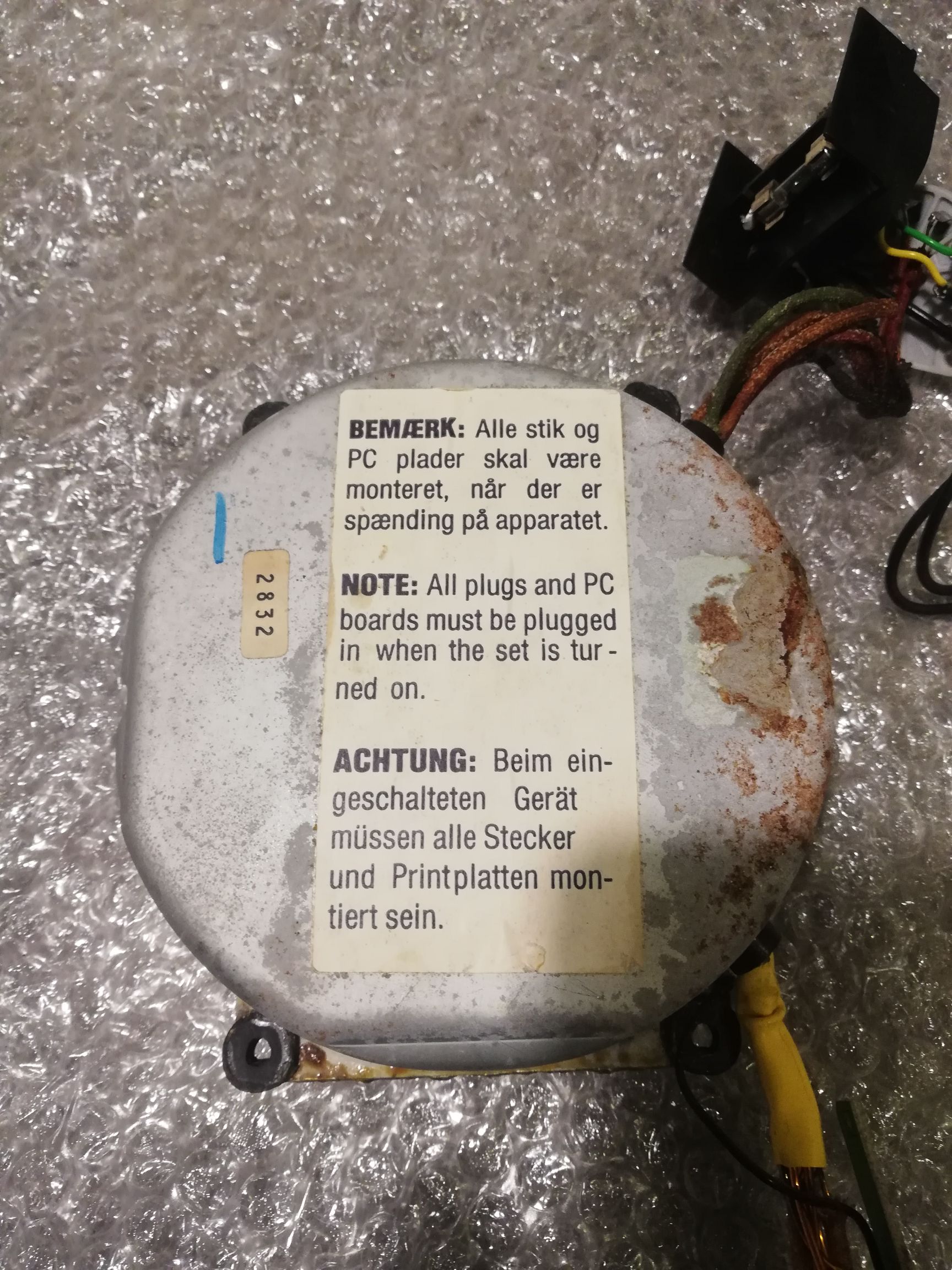

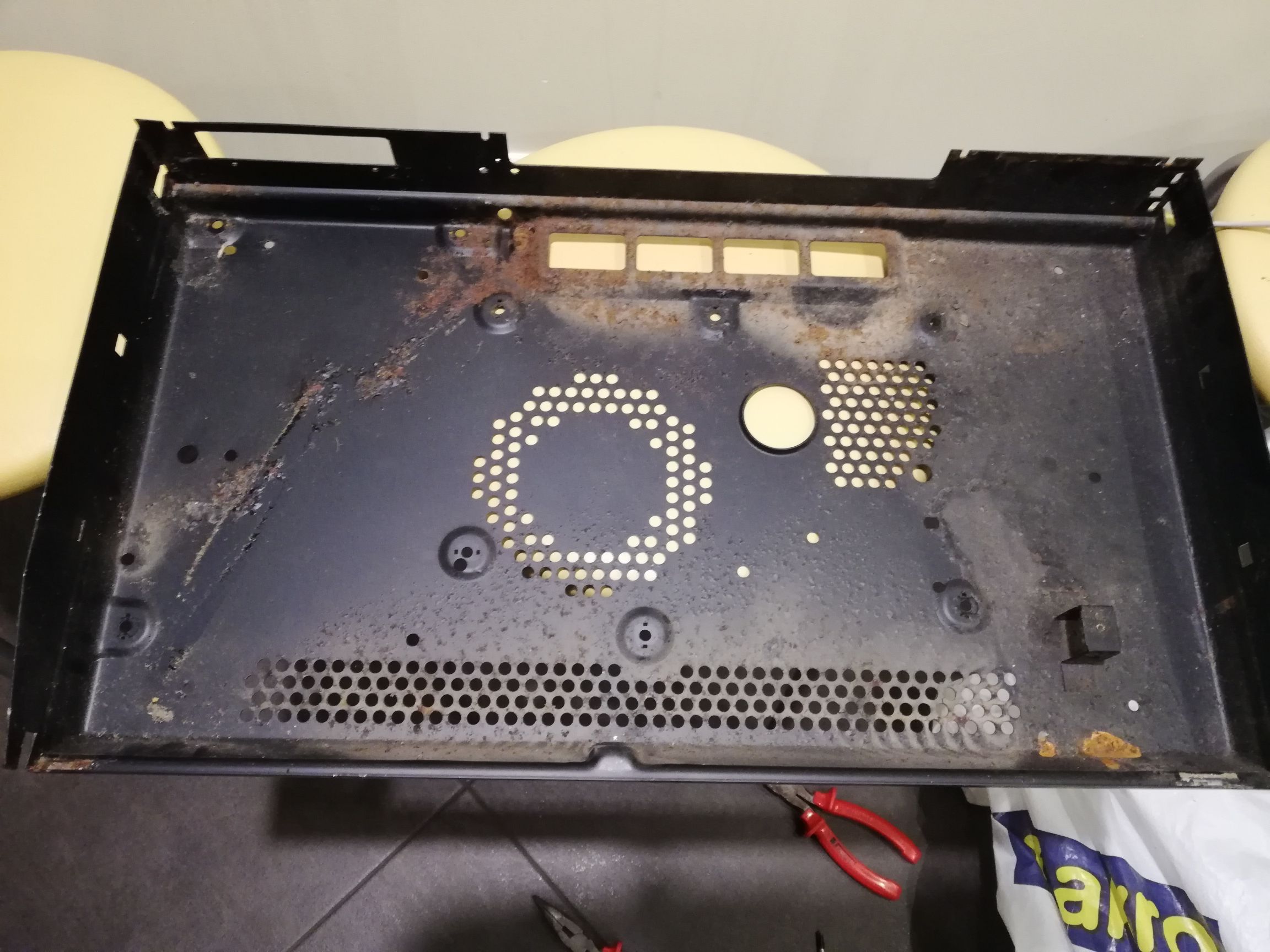

Po tej demolce, miałem nadzieję że trafo będzie padnięte, to bym odpuścił i wziął coś z gałkami... a tu masz, Trafo wydaje się być sprawne... Skoro tak... Ruda buda jedzie jutro do piaskowania, napisy się stracą ale pod nimi też jest korozją więc nie ma wyjścia....
Too many tubes, too little time...
syko
Posty: 2344
Rejestracja: 22 kwie 2019, 20:44
Gramofon: Dual 510
Lokalizacja: Świat

Re: Na warsztacie - B&O Beomaster 2200

#6

Post autor: syko »

Ja bym te napisy wydrukował na folii i nalepił po pomalowaniu. Wiem że od oryginału daleko, ale zawsze coś.
Sony PS 3750, JVC Z1s, Sansui AU-417, T+A Criterion TMR 60
http://radio.garden/visit/evanston-il/9jjzCYJU
Awatar użytkownika
mrcnoos
Posty: 3758
Rejestracja: 26 gru 2018, 08:40
Gramofon: Składak
Lokalizacja: pomorskie

Re: Na warsztacie - B&O Beomaster 2200

#7

Post autor: mrcnoos »

Syko, na folii będzie ciężko uzyskać białe litery. Tego raczej nie będzie widać.
Może lepiej zeskanować i zrobić wydruk na białej naklejce?
szczepan_def
Posty: 805
Rejestracja: 28 sty 2017, 14:25
Gramofon: DUAL 455

Re: Na warsztacie - B&O Beomaster 2200

#8

Post autor: szczepan_def »

te opisy mam w planie jakoś przenieść na pomalowaną obudowę, naklejka, folia, może na pleksi w jakiejś "reklamie" zapytam ile wezmą... kosmetyka

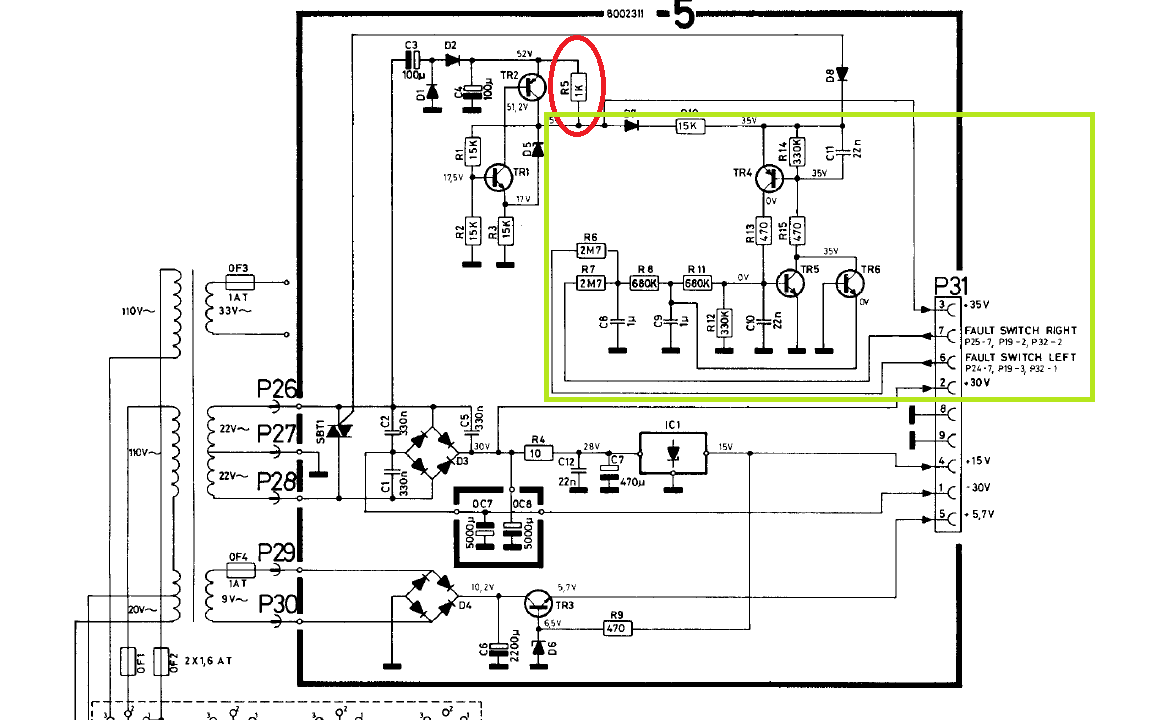

1. Czy napięcie 35v? (preamp, barwa, tuning,) jest zabezpieczone układem (fault switch) w razie wystapienia składowej stałej na głośnikach, jak działa taki układ bez przekaźnika? pojawia się napięcie na bazie TR5 i co dalej? będę wdzięczny za krótkie wyjaśnienie.

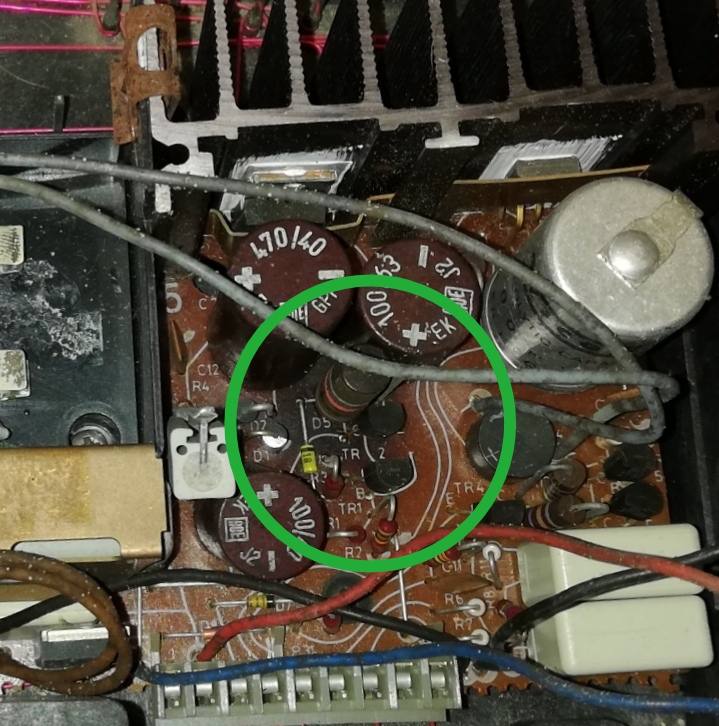

2. Rola rezystora R5 1k/1W - zauważyłem na płytce że ten rezystor jest dość mocno wygrzany (ciemna płytka wkoło reza), wyprzedzając możliwe kłopoty, czy to może świadczyć o jakiś anomalich/zwarciach w układach zasilanych tą gałęzią?
zasilanie fault switch.png
Too many tubes, too little time...
szczepan_def
Posty: 805
Rejestracja: 28 sty 2017, 14:25
Gramofon: DUAL 455

Re: Na warsztacie - B&O Beomaster 2200

#9

Post autor: szczepan_def »

Czy w razie składowej stałej zwierane są gałęzie zasilania w elemencie SBT1 co wywala bezpieczniki przed trafem?
Too many tubes, too little time...
szczepan_def
Posty: 805
Rejestracja: 28 sty 2017, 14:25
Gramofon: DUAL 455

Re: Na warsztacie - B&O Beomaster 2200

#10

Post autor: szczepan_def »

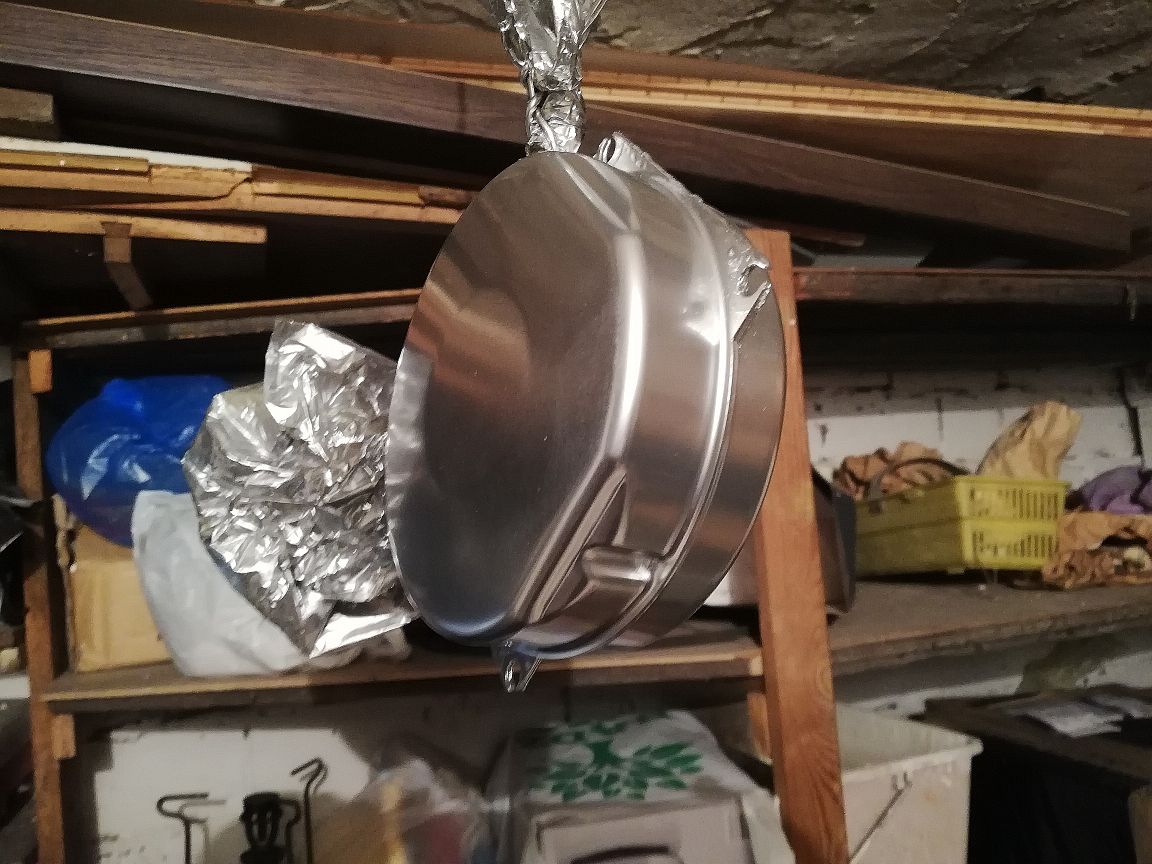

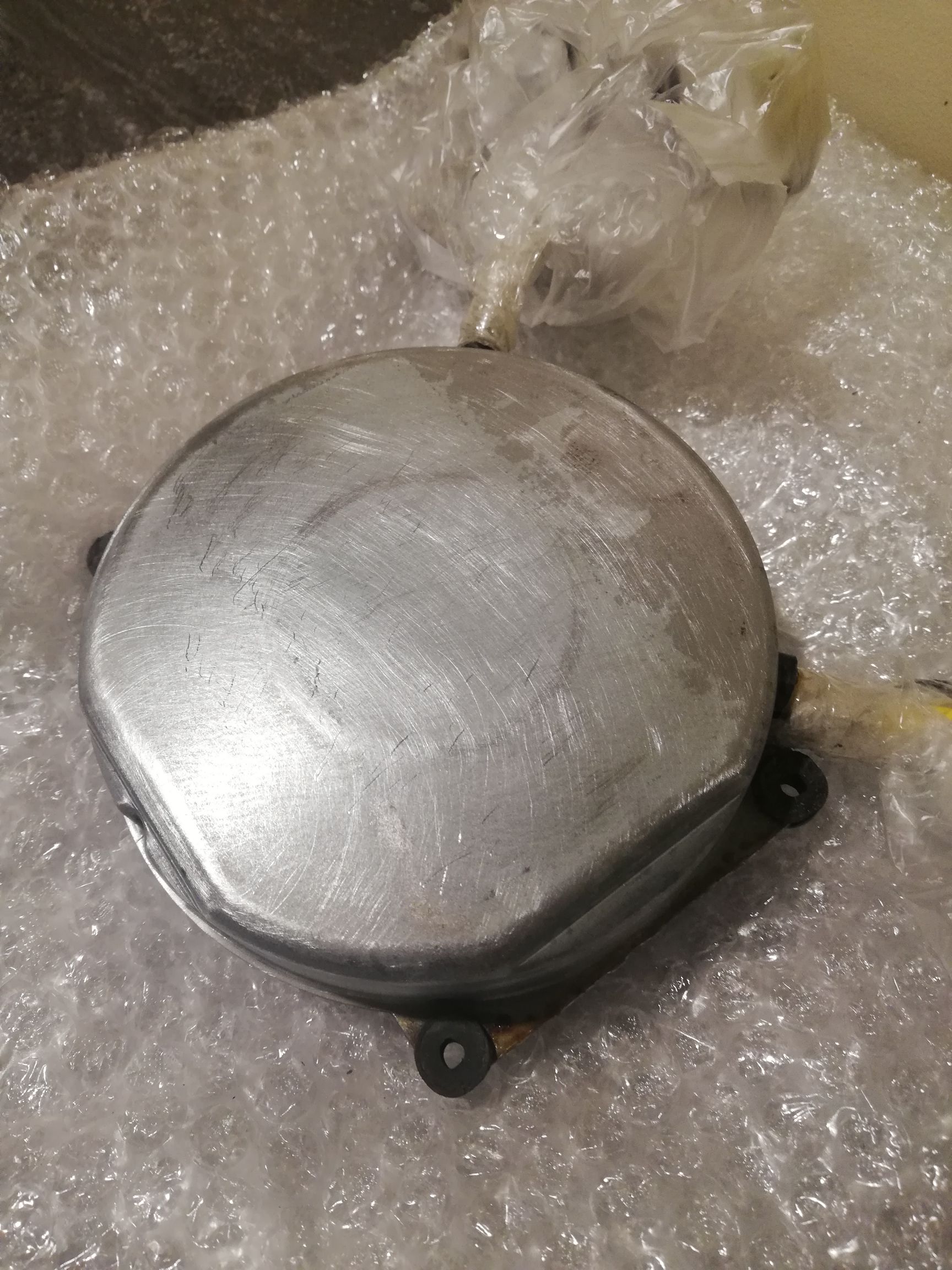

Trans-formacja...

Kornik już jest...
Druty do wora + Papier 200
Puszka srebrzanki pod ciśnieniem...
Too many tubes, too little time...
szczepan_def
Posty: 805
Rejestracja: 28 sty 2017, 14:25
Gramofon: DUAL 455

Re: Na warsztacie - B&O Beomaster 2200

#11

Post autor: szczepan_def »

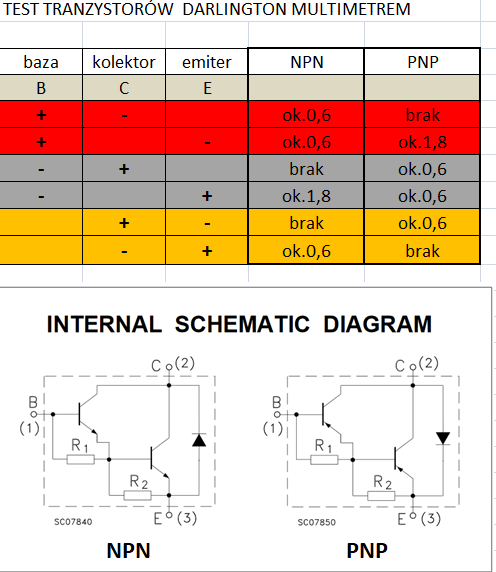

w między czasie ogarnołem test darlingtonów, z uwagi że są to połączone dwa trany w jednej budzie + elementy dodatkowe pomiary mogą być mylące w porównaniu do bipolara...

w tabeli spadek napięć [V] na złączach (TIP141, TIP146)
test darlington.png
pomierzyłem stare wyglądają ok... pomyłem gary... czas to poskładać i sprawdzić czy żarówa zgaśnie :think:
Too many tubes, too little time...
szczepan_def
Posty: 805
Rejestracja: 28 sty 2017, 14:25
Gramofon: DUAL 455

Re: Na warsztacie - B&O Beomaster 2200

#12

Post autor: szczepan_def »

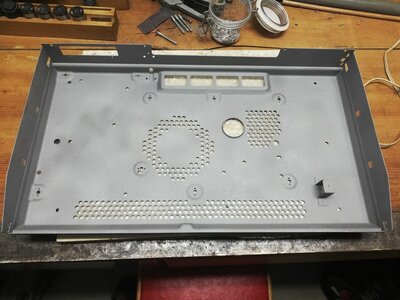

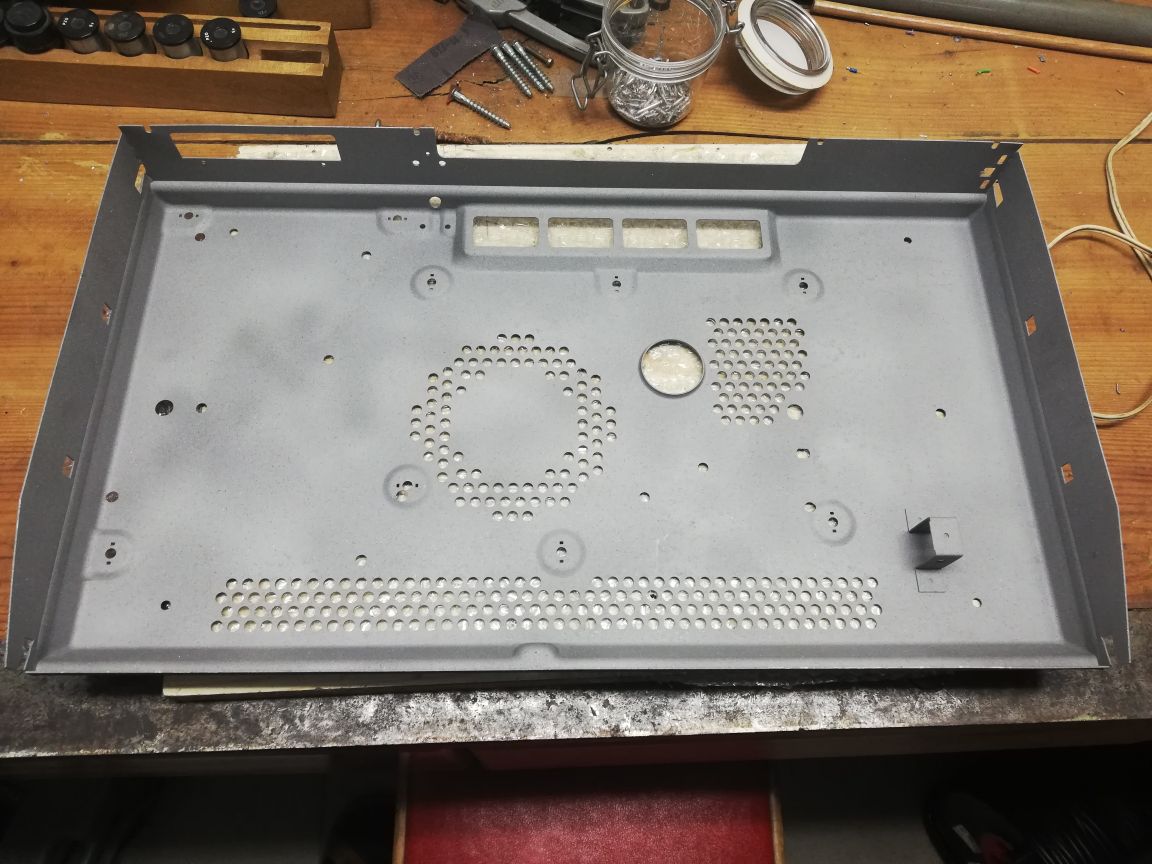

Roboty blacharsko-lakiernicze trwają w najlepsze... Piaskowanie dobra rzecz...
Podkład przetrę papierkiem i czarny mat...
Too many tubes, too little time...
Awatar użytkownika
chudy_b
Posty: 4001
Rejestracja: 05 lis 2013, 14:54
Lokalizacja: Wólka

Re: Na warsztacie - B&O Beomaster 2200

#13

Post autor: chudy_b »

szczepan_def pisze:
18 sty 2020, 21:31
Podkład przetrę papierkiem i czarny mat...
O szpachli nie zapomnij. Jak to blacharka bez szpachli? :D
szczepan_def
Posty: 805
Rejestracja: 28 sty 2017, 14:25
Gramofon: DUAL 455

Re: Na warsztacie - B&O Beomaster 2200

#14

Post autor: szczepan_def »

chudy_b pisze:
18 sty 2020, 23:30
O szpachli nie zapomnij. Jak to blacharka bez szpachli? :D
Ile pan dzwonisz za tego rzępa?
1500...
A radio ma?
Pewnie że Ma... Nawet gra... Niemiec płakał jak oddawał😭

P.s sprawdzałem czy nie bity 🤣
Too many tubes, too little time...
szczepan_def
Posty: 805
Rejestracja: 28 sty 2017, 14:25
Gramofon: DUAL 455

Re: Na warsztacie - B&O Beomaster 2200

#15

Post autor: szczepan_def »

Tester półprzewodników, Trafił mi się cem dt-155, bardzo podobny do Atlasa dca 55.... A nawet chyba to samo....
