Zrobiłem w życiu jakieś 70 kabli od skrętek przez RCA , XLR , BNC ,głośnikowe, słuchawkowe na gramofonowych kończąc. Ale uważam , że każda rada się przydaje , także dzięki. Proel , a w zasadzie dwa jakie mam wyprowadzone też nie są cienkie / 4 x 8,3 mm x 2 /, musiałem ciut przerobić dziurę w plincie , dorobić nową blaszkę dociskową. Myślę , że dam radę , jak coś to będę męczył pytaniami
WBA Blazebird+Ironbird , Luxman L-508 ,QLN one ,RME Adi-2 Pro FS R Black Edition,Yamaha CDX - 1060, Meridian 508.24 Albero PP200, JVC QL-A7 , Shure M91 ED , Goldring 2100 , ADC XLM , Hana EL
WBA Blazebird+Ironbird , Luxman L-508 ,QLN one ,RME Adi-2 Pro FS R Black Edition,Yamaha CDX - 1060, Meridian 508.24 Albero PP200, JVC QL-A7 , Shure M91 ED , Goldring 2100 , ADC XLM , Hana EL

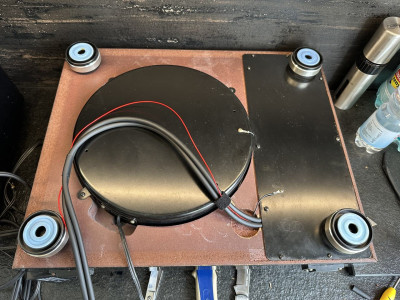

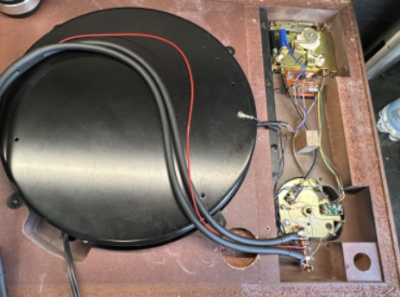

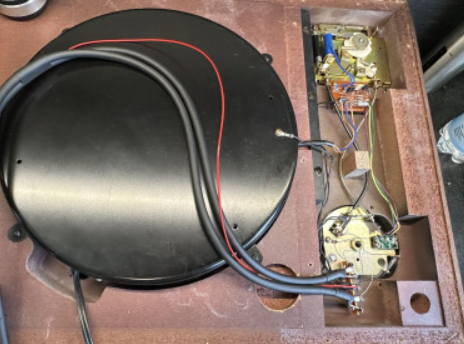

Nie wiem czemu zdjęcia są w odwrotnej kolejności działań
WBA Blazebird+Ironbird , Luxman L-508 ,QLN one ,RME Adi-2 Pro FS R Black Edition,Yamaha CDX - 1060, Meridian 508.24 Albero PP200, JVC QL-A7 , Shure M91 ED , Goldring 2100 , ADC XLM , Hana EL

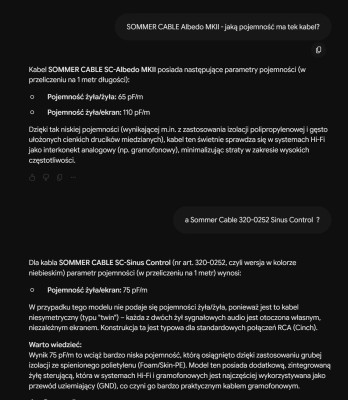

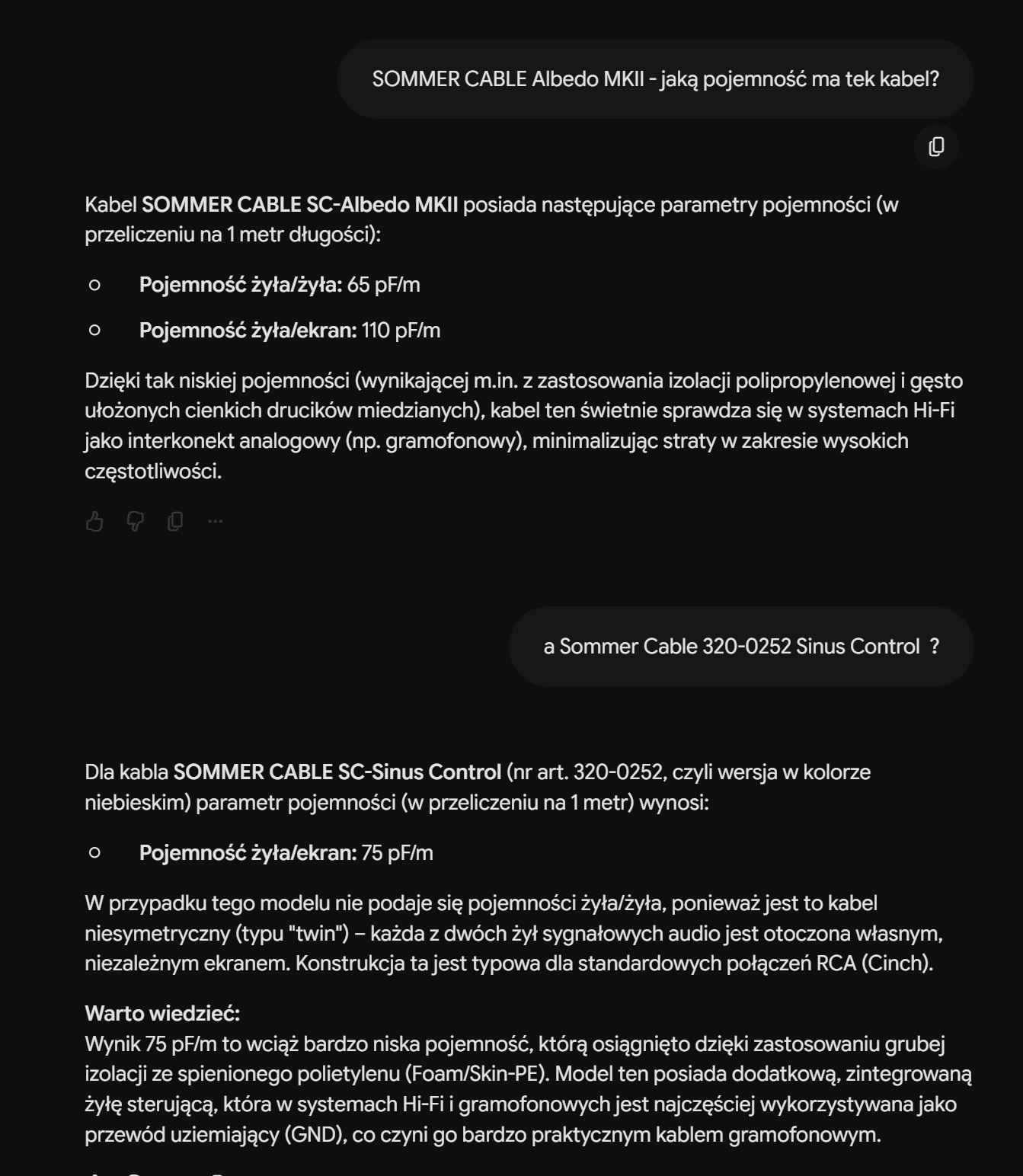

Ekran jest nadal "w obwodzie", podłączony do masy w samym pre (nawet jeżeli podłączona jest z jednego końca, w końcu to kondensator) więc pojemność się odkłada, efektywna pojemność będzie nawet minimalnie wyższa od 110. Z takiej budowy lepszy do pojemności jest któryś Mogami, zaraz zerknę który.

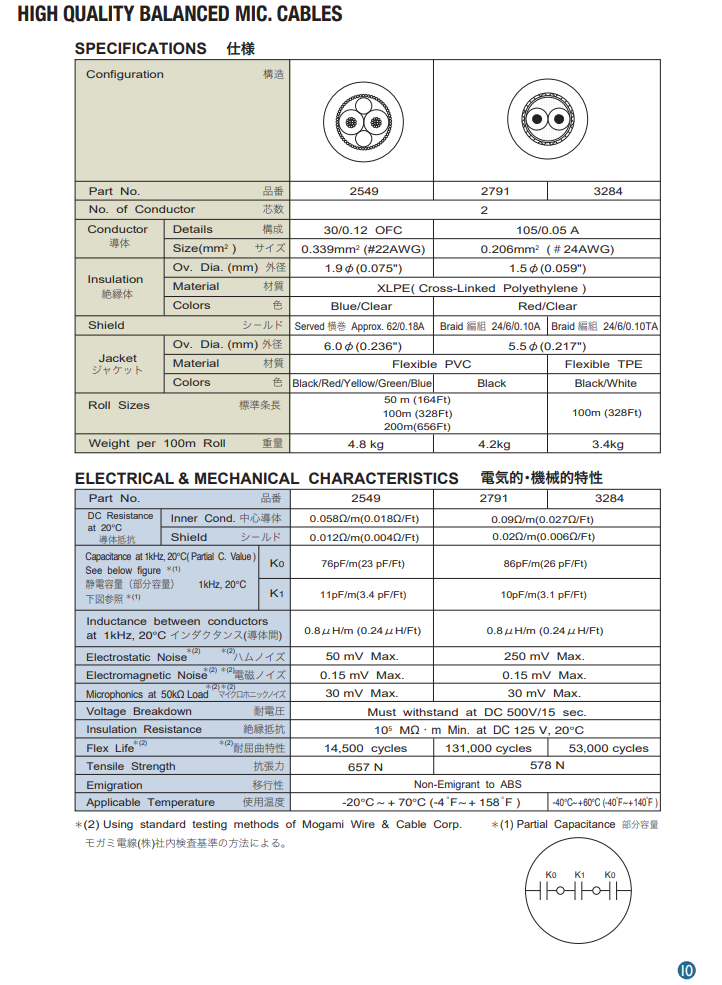

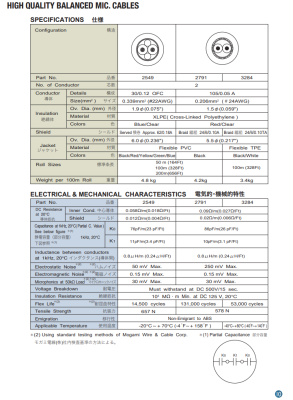

Mogami 2549 przewód ekran 76pF. Co prawda na rozmiary coś te dane wmi trochę optymistycznie wyglądają, ale nie mam pod ręką żeby zmierzyć.
Tak czy siak cudów nie ma jest fizyka, najniższa pojemność będzie przy jednej żyle w ekranie gdy ekran jest daleko od żyły (przewód jest gruby)
Ostatnio zmieniony 06 lip 2026, 12:13 przez Bacek, łącznie zmieniany 1 raz.

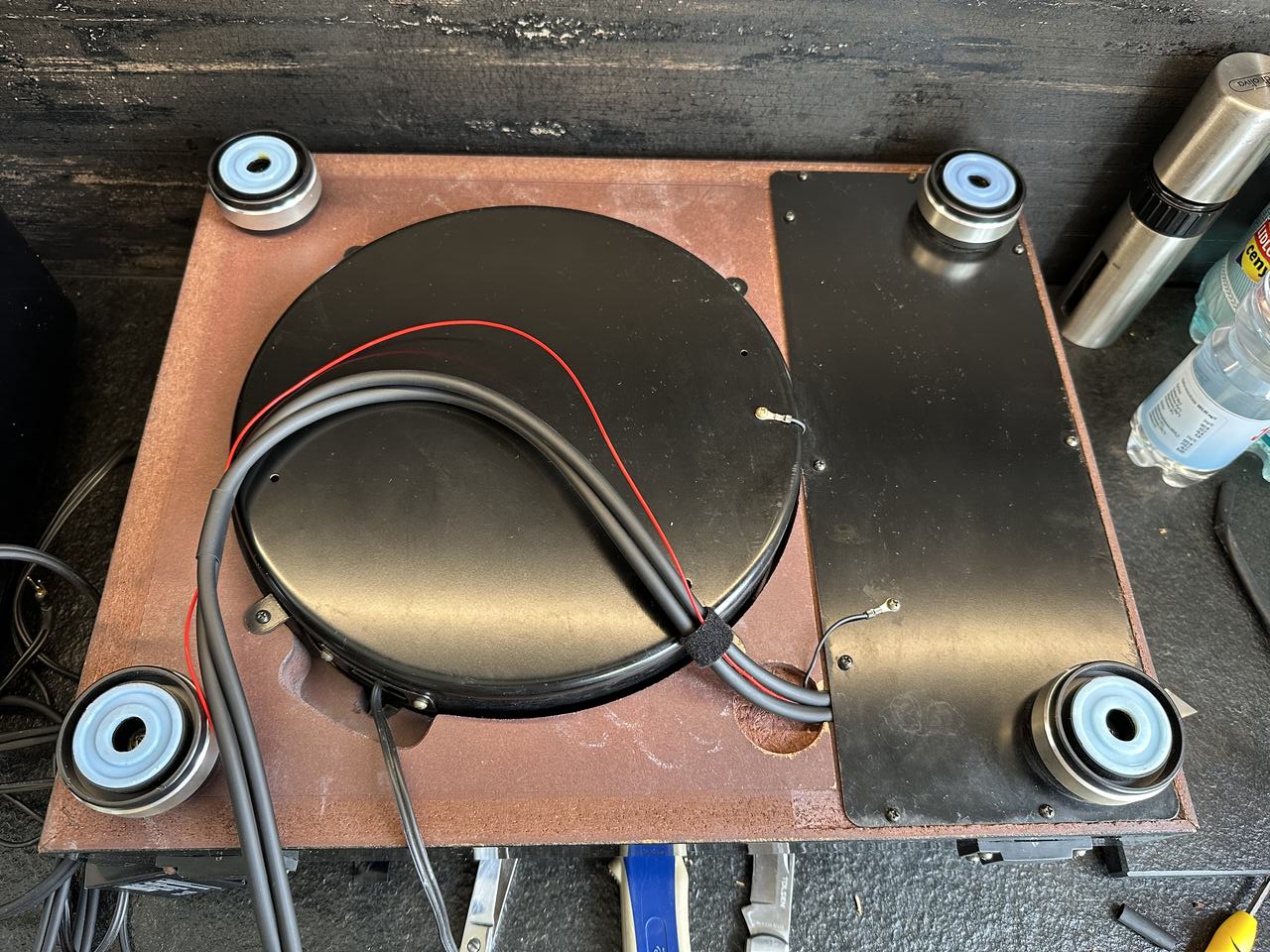

W tym nie ma blaszki dociskowej. Podpiłowałem nieco szczelinę na kabelki , bo faktycznie były ze dwa milimetry grubsze niż Proela. Sommer wlazł na duży wcisk i wszystko w kupie trzyma blacha osłony. Nawet jeden z wkrętów jest blisko wyjścia kabelków i skutecznie je unieruchamia. Sprawdziłem , kable nawet nie drgną.
Jak to? Ja podłączyłem żyła-żyła. Masę podłączę tylko u źródła żeby zrobić kabel "kierunkowy"
A mógłbyś coś bliżej , bo jakoś nie mogę sobie tego wyobrazić .
Mamy do każdego z kanałów po dwie żyły , sygnał i masa sygnałowa. Obie muszą być podłączone z dwóch stron czyli od kabli ramienia do wtyku RCA. I jest jeszcze przewód GND , z punktu masy / silnik, ramie , plinta ,../ do zacisku pre phono . Jaki kabel będziesz podłączał tylko od strony gramofonu ?
WBA Blazebird+Ironbird , Luxman L-508 ,QLN one ,RME Adi-2 Pro FS R Black Edition,Yamaha CDX - 1060, Meridian 508.24 Albero PP200, JVC QL-A7 , Shure M91 ED , Goldring 2100 , ADC XLM , Hana EL
A mógłbyś coś bliżej , bo jakoś nie mogę sobie tego wyobrazić .
Generalnie ten patent jest do kabla dwie żyły w ekranie/kabel na kanał. masa i sygnał idą żyłami a erkan jest z jednej strony podpięty. Kiedyś też coś takiego popełniłem ale potem wróciłem na prostsze konstrukcje. Ja to zrobiłem jakoś karkołomnie ale najprościej podłączyć te ekrany od strony gramofonu i mimo wszystko puścić osobno kabelek GND.
ale najprościej podłączyć te ekrany od strony gramofonu i mimo wszystko puścić osobno kabelek GND.
Czyli po Bożemu. Też jestem tego zdania. Pamiętam , że w starszych budżetowych konstrukcjach , jeszcze z wtyczkami DIN masa była podpięta pod masę sygnałową lewego kanału.
WBA Blazebird+Ironbird , Luxman L-508 ,QLN one ,RME Adi-2 Pro FS R Black Edition,Yamaha CDX - 1060, Meridian 508.24 Albero PP200, JVC QL-A7 , Shure M91 ED , Goldring 2100 , ADC XLM , Hana EL
W sensie że ja to miałem bardziej cudacznie, masa gramofonu była podpięta do jednego z ekranów a ekrany od strony pre miały wyprowadzenie na kabelek GND do pre.
Natomiast masy sygnałowe nie były oczywiscie nigdzie do ekranów zahaczone, dopiero w samym pre.
Nie wiem co mnie natchnęło na coś tak dziwnego.
Ja niestety mam wrodzony talent do komplikowania sobie w świecie audio spraw prostych Samo odpalenie sprzętu, tak by usłyszeć muzykę to już wyczyn. Dwa systemy stereo do tego KD , wspomagacze typu Dirac Live , oddzielny DAC ......
WBA Blazebird+Ironbird , Luxman L-508 ,QLN one ,RME Adi-2 Pro FS R Black Edition,Yamaha CDX - 1060, Meridian 508.24 Albero PP200, JVC QL-A7 , Shure M91 ED , Goldring 2100 , ADC XLM , Hana EL
Samo odpalenie sprzętu, tak by usłyszeć muzykę to już wyczyn.
Skądś to znam. U mnie nikt tego też nie odpali sam. Aktywna zwrotnica ma swoje prawa a uniwersalny pilot nie ułatwia sprawy. Jak wiesz jak to odpalisz a jak nie to się nie domyślisz.
.
