Renowacja gramofonu Fonica G601fs

[Bacek]

Do smarowania używam smaru silikonowego o dużej lepkości kinematycznej - 300000 cSt.

I ten jest chyba optymalny. Ja miałem pod ręką tylko 200000 i było trochę za szybko.

[Ventel]

Wymiana lusterka

Lusterko w tym gramofonie było w stanie fatalnym, brak też jest szybki zabezpieczającej. Na szczęście mam jedną szybkę w zapasie.

Aby wymienić lusterko należy odkręcić trzy śrubki, które mocują peryskop.

Po odkreceniu pryskopu, lusterko praktycznie samo odpadło. Teraz wystarczy usunąć pozostałości po starym lusterku. Można też przy okazji przetrzeć żarówkę z kurzu lub ją wymienić, jeżeli ktoś ma spaloną.

Nowe lusterko już czeka. Po oczyszczeniu i odtłuszczeniu powierzchni po starym lusterku, wystarczy zdjąć folię z nowego lusterka i je przykleić.

Nowe lusterko ma folię zabezpieczającą, którą po montażu należy zdjąć. Teraz lusterko odbija tak jak powinno.

Widać lampę, która stoi w rogu pokoju
Zostało jeszcze przykleić szybkę, ja to zrobiłem za pomocą cienkiej taśmy dwustronnej.

Peryskop po przykręceniu dociska szybkę, więc montaż za pomocą tej taśmy powinien wystarczyć.

Teraz całość prezentuje się jak na zdjęciu poniżej.

[Bacek]

Szklane czy plastikowe? Probowałem kiepskim diamentem pociąć ze szkła i nie wyszło w końcu wpakowałem plastikowe.

[Ventel]

Lusterko na bazie plexi

[Ventel]

Headshell

W tym poście chciałem opisać różnice między headshellami, które były montowane w ramionach R2 (G601) oraz R3 (Daniel).

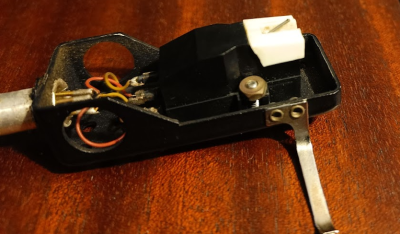

Do gramofonów G601fs/G601A jako deck i w wersji Fonomaster stosowany był headshell z charakterystycznym otworem z boku, jak na poniższym zdjęciu

Zaś headshell z następnego zdjęcia (bez otworu z boku) był montowany w Danielach

Jak widać headshelle wyglądają bardzo podobnie, chociaż headshell od Daniela (ten z lewej) ma dłuższe fasolki, co ma wielkie znaczenie przy regulacji ramienia, ale o tym będzie w osobnym poście.

Kolejną różnicą jest grubość aluminium, z którego zostały wykonane.

Heashell od Daniela ma grubszy ściankę, co ma też przełożenie na masę.

Headshell Daniela jest o 4 gramy cięższy.
Podsumowując, headshell od Daniela wydaje się, że jest wykonany dużo lepiej, jest bardziej sztywny, ma większą możliwość regulacji i wykonany jest z większą dokładnością.

[Bacek]

W tym który ja miałem czyli paskowym modelu te wąskie kawałki blach schodzące z góry na boki po prawej i lewej miały rożne wysokości. Pewnie robili jak im się na drobne położyło.

[Ventel]

Tak jak patrzę na te headshelle, to odnoszę wrażenie, że do G601 były tłoczone a do Daniela odlewane.
To by tłumaczyło, że niektóre miały nierówną wysokość

[Bacek]

To był ten sam co u Ciebie mimo że to trochę późniejszy model.

[Wojtek]

Podsumowując, headshell od Daniela wydaje się, że jest wykonany dużo lepiej, jest bardziej sztywny, ma większą możliwość regulacji i wykonany jest z większą dokładnością.

Z jednej strony może tak, a z drugiej - jest duża szansa że bardziej rezonuje niż wersja cięższa, ale bez stosownego pomiaru ciężko to ocenić.

[Ventel]

Z jednej strony może tak, a z drugiej - jest duża szansa że bardziej rezonuje niż wersja cięższa, ale bez stosownego pomiaru ciężko to ocenić.

Zgadza się, pojecie rezonansu nie zależy od sztywnosci headshella, lecz aby jego czestotliwości wlasne były różne od częstotliwości drgań igły. Każdy ustrój posiada kilka/kilkanaście rezonansów, im większa sztywność konstrukcji tym częstotliwość jego drgań własnych jest wyższa.
Ale jak napisałeś... bez odpowiedniego sprzętu ciężko to ocenić

[Bacek]

Zgadza się, pojecie rezonansu nie zależy od sztywności headshella

Raczej chodziło nie o rezonans samego headshella ale o całego układu ramię/headshell/wkładka zależny od jego masy efektywnej i podatności wkładki. A cięższy headshell to większa masa efektywna i od razu inny rezonans. Inny, nie koniecznie od razu gorszy bo to będzie też zależało od podatności wkładki.

[Ventel]

Regulacja ramienia i wkładki

Dzisiaj postaram się opisać jak ustawić/wyregulować ramię na przykładzie ramienia R2 z gramofonów typu G601.
Jeżeli czegoś nie napiszę, a będzie to istotne lub coś napiszę źle, to proszę bardziej doświadczonych kolegów o poprawienie mnie.
Z powodu braku części do remontowanego gramofonu (czekam na dostawę), opis przedstawię na gramofonie, który posiadam już kilka lat.

i użyjemy do tego płyty Unitry WT-1

Ja zawsze po montażu nowej wkładki na początku ustawiam nacisk igły luzując przeciwwagę aby ramię lewitowało i ustawiam wstępnie nacisk aby na zawieszenie igły nie działały zbyt duże siły

Jako wkładkę do testów użyłem AT95E z fabrycznym headshellem do gramofonów z serii G601. Należy pamiętać, że wkładka musi być przykręcona równolegle do krawędzi headshella
Do ustawienia ramienia i wkładki ściągamy ciężarek Antyskatingu.

Najpierw ustawimy Overhang - jest to odległość jaką igła wystaje poza oś talerza.
Ustawiamy igłę na punkcie zewnętrznym protractora Baerwald'a

i patrzymy z góry na Headshell, czy jego krawędzie są równoległe do lini

Widzimy, że krawędzie headshella nie są równoległe do linii protractora, więc ustawiam płytę względem headshella tak, by linie były równolegle

przy okazji widać to, o czym pisał kilka postów wcześniej kolega Bacek, że headshell jest krzywy
Z poniższych zdjęć widać, że igła nam odjechała trochę od krzywej Baerwald'a

To nam pokazuje, ze musimy cofnąć wkładkę względem headshella. Ustawiłem ją zatem na skrajnych punktach fasolek i ustawiłem headshell rówlonegle na protractorze Baerwald'a i dalej widzimy, że wkładka jest jeszcze za mało cofnięta.
całość możemy jeszcze sprawdzić za pomocą mini poziomicy

No to przechodzimy na protractor Lofgren'a i znów to samo

Bez zmian na protraktorze Stevenson'a

Niestety wychodzi druga wada tego headshella w stosunku do ramienia, do którego została zaprojektowana (może na innym gramofonie uda się ustawić, ja osobiście nie sprawdzałem)
Zmieniam zatem na headshella z gramofonu Daniel. Jak pamiętamy z poprzednich postów - ma on trochę dłuższe fasolki.
Oczywiście ustawiam najpierw nacisk igły

Wkładka do samego tyłu na fasolkach, ustawiamy równolegle do szablonu

i sprawdzamy położenie igły

widzimy, że musimy lekko skorygować przesuwając wkładkę do przodu
Teraz wszystko jest jak należy, headshell z wkładką równolegle do linii i igła na swoim miejscu

Sprawdzamy jeszcze drugi punkt, jeżeli wkładka/headshell nie są ustawione równolegle, to należy lekko skorygować położenie wzdłużne wkładki względem headshella

Ja w tym momencie koryguję nacisk igły

było 2,03 po kalibracji 1,98, ustawiamy na 2,00

Korygujemy skalę na przeciwwadze, trzymając na ciężarek i kręcąc czarnym pierścieniem ze skalą (akurat w tym gramofonie jeden obrót ciężarka to 2g, więc na skali ustawiamy "0")

Ustawienie azymutu - czyli kąt nachylenia igły do rowka płyty patrząc od przodu wkładki - powinien wynosić on 90°
Do tego przydatny będzie szablon, który ustawiamy równolegle do czoła headshella i w miarę jak najbliżej

Widać, że wkładka jest przekręcona względem szablonu i należy dokonać korekty headshella

WAŻNE: wszystkie korekty róbcie na podniesionym ramieniu aby nie uszkodzić igły,

Po skorygowaniu kąta azymutu linie wkładki są równoległe do linii szablonu.
Zawsze starajcie się ustawiać do wkładki, ponieważ headshelle mogą mieć różny kształt

Ustawienie kąta VTA - czyli ustawienie kąta czubka igły względem zawieszenia cantilever'a
oraz kąta SRA - czyli kąt nachylenia igły patrząc z boku wkładki

zdjęcie zapożyczone ze strony stevehoffman.tv

Ustawienie tych wartości ma na celu ustawienie kąta igły odtwarzającej muzykę do jak najbardziej zbliżonego kąta rylca nacinającego rowek w płycie winylowej, aby w jak najlepszym stopniu uzyskać brzmienie z momentu nagrania.

Wartości VTA i SRA sa tak małe, że trudne do zmierzenia w warunkach domowych, więc przyjmuje się, że ustawienie górnej krawędzi wkładki równolegle do odtwarzanej płyty za właściwe.
Jeżeli mamy headshell, w którym widać górną krawędź wkładki, to ustawmy tą wartość do wkładki, jeżeli jednak wkładka jest schowana jak w tym przypadku, to punktem odniesienia jest górna płaszczyzna headshella. Oczywiście niezbędny do tego jest szablon.

Na zdjęciu widzimy, że przednia część headshella "patrzy" do góry, co oznacza, że należy podnieść ramię u jego podstawy.
Po korekcji linie szablonu i linie headshella powinny być równoległe

Możemy to sprawdzić jeszcze mini poziomicą

Ponowne sprawdzenie azymutu, czy nic się nie zmieniło

Zawieszamy ciężarek od Antyskatingu, ja do jego ustawienia skorzystałem z płyty Unitry

Dla tych, którzy nie mają możliwości ustawienia antyskatingu na gładkiej płycie, mogą skorzystać z Instrukcji Użytkowania.

Teraz możemy zacząć słuchać naszych ulubionych krążków

[Wojtek]

Zgadza się, pojecie rezonansu nie zależy od sztywnosci headshella

Właśnie zależy, a konkretniej - ma wpływ na rezonans układu, co dopowiedział już Bacek.

Gdyby było inaczej to wybór headshella nie miałby żadnego wpływu na pomiar rezonansu, a jednak ma.
I nie chodzi tu o jego wagę, ale też wykonanie (materiał, sztywność, itd.)

[Bacek]

Hmm, na tym szablonie jest napisane pivot-spindle 210mm. Z tego co mierzyłem to w Fonomasterze to coś koło 214.5mm.
Gdzieś nawet widziałem ktoś na plincie laserowo mierzył otwory i też coś koło tego wyszło.
Także jak ten szablon nie nadaje się do jego ustawiania. Żeby śledziło łuk oczywiście da się ustawić ale to nie jest wtedy poprawna geometria.

[darkman]

zdjęcie zapożyczone ze strony stevehoffman.tv

i wielu innych, ale można bliżej
https://voiceshop.pl/pl/n/108
https://www.hifi.pl/slownik/vta.php
lub tu, bo fajne forum jakieś i wszystko mają:
viewtopic.php?f=11&t=1136

Generalnie z całą sympatią, ale staraj się weryfikować swoje teksty i pisz tylko to co wiesz na pewno.
