Ustawianie wkładki

[ahaja]

Chodziło o mnożenie.
Przy igle typu sfera to może być 1:1 na start. Przy ostrych musi być więcej o te 'przyjmijmy' na początek 1,5. Potem i tak trza doszlifować.

[bumbum]

Czyli zamiast 1.9 np 2.0-2.2

Mam ustawione 2.2 właśnie na czystej płycie bez rowka i z takim AS igła stoi w mijscu. Nie przesuwa się ani do srodka ani do zewnątrz. Zakładam że tak jest OK.

[Bacek]

Płaska płyta ciągnie słabiej niż rowek płyty więc w teorii raczej za mało AS. Ale tak czy siak za bardzo bym się tym nie przejmował.

[winylowy_luke]

Zakładam że tak jest OK.

Nie jest, nie ustawia się na gładkiej płycie.
Załóż, że OK będzie ustawienie AS=VTF. A wszelkie dalsze korekty zrób z płytą testową.

[ahaja]

Mam ustawione 2.2 właśnie na czystej płycie bez rowka i z takim AS igła stoi w mijscu. Nie przesuwa się ani do srodka ani do zewnątrz. Zakładam że tak jest OK.

No tu jest kłopot - założenia. Na gładkiej powierzchni jak już pisałem nie występuję w ogóle te siły, które występują w rowku. Na takiej powierzchni tylko czubek ma kontakt z powierzchnią.

W rowku to boki diamentu maja kontakt z rowkiem stawiając nieporównywalnie większy opór/siłę, bo i powierzchnia styku diamentu z rowkiem jest nieporównywalnie większa.
Stąd konieczność ustawienia większego AS niż ten, który wyjdzie jako OK dla płaskiej powierzchni.

[Starlord123]

Szukam dobrego szablonu do kalibracji wkładki, overhangu itp. mam dwa takie swoje typy:

https://www.winyle.pl/kalibracja-gramof ... 77032.html

https://vinylspot.pl/pl/p/Plyta-do-anty ... ladki/2557

Co będzie lepsze, a może macie jakieś lepsze propozycje.

[winylowy_luke]

a może macie jakieś lepsze propozycje.

Nie przekonują mnie te uniwersalne szablony, coś do wszystkiego jest zwykle do niczego

Moja propozycja jest niezmiennie taka:

https://alignmentprotractor.com/arc-pro ... -generator
Wpisujesz parametry swojego ramienia i gotowe! Wydrukować, wyciąć i używać.

Ewentualnie opcja dla leniwych:
Legendary Audio oferuje już wydrukowane szablony dla konkretnych modeli.
https://www.ebay.pl/str/legendaryaudio? ... 61.l161211

[Starlord123]

Czyli tak na tej stronie co podałeś wybieram opcje kątomierz łukowy, wpisuje ramię i literka S bo moje ramię jest w takim kształcie, następnie wpisuje długość podana w danych technicznych ramienia w instrukcji czyli w moim przypadku 230,5 mm, wybieram Barewald i drukuję, czy tak?.

[Bacek]

Czyli tak na tej stronie co podałeś wybieram opcje kątomierz łukowy

Nic nie wybierasz bo link jest do dobrej strony i ta strona raczej jest po angielsku chyba że masz automatyczne tłumaczenie. Jak tak to wyłączył bym bo dużo stron ze skryptami głupieje przy takim czymś. Nazwa to tylko etykietka do wydrukowania na szablonie, możesz wpisać co ci się żywnie spodoba. Jakie to ramię/gramofon? Ta wartość z instrukcji to na pewno pivot-spindle a nie długość efektywna?

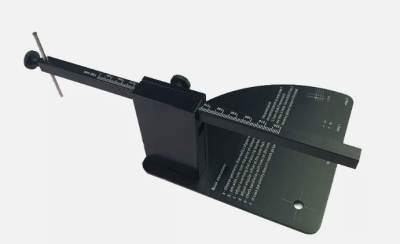

A jak chcesz mieć coś fizycznego to jedynie tego typu ustrojstwa. Ale tu ceny znacznie wyższe.

https://www.ebay.com/itm/146435024599

[Starlord123]

Gramofon to Audio technica AT LP 120XUSBBT

[Wojtek]

Po co tworzyć nowy temat skoro jest całe kompendium...

[Bacek]

Gramofon to Audio technica AT LP 120XUSBBT

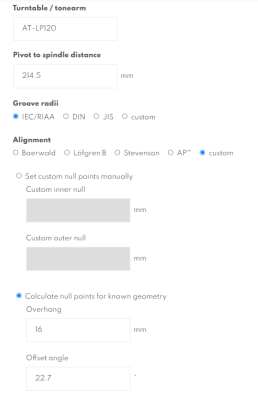

Fabryczna geometria.

[Starlord123]

Wygenerowaniem szablon używając podanych przez ciebie danych, Zapisałem jako pdf bo chwilowo mam niesprawna drukarkę i muszę podejść do kolegi. Zapisało się 1:1 że stroną. Pytanie jak to się wydrukuje?

[domibobi]

Na drukowanym szablonie gdzieś z boku powinien być odcinek kontrolnym do zmierzenia linijka i w ten sposób sprawdzisz właściwość skali wydruku.

[Starlord123]

Ok dzieki
