PreamP relacja z budowy, czyli "od pomysłu do przemysłu"

[Jaculek]

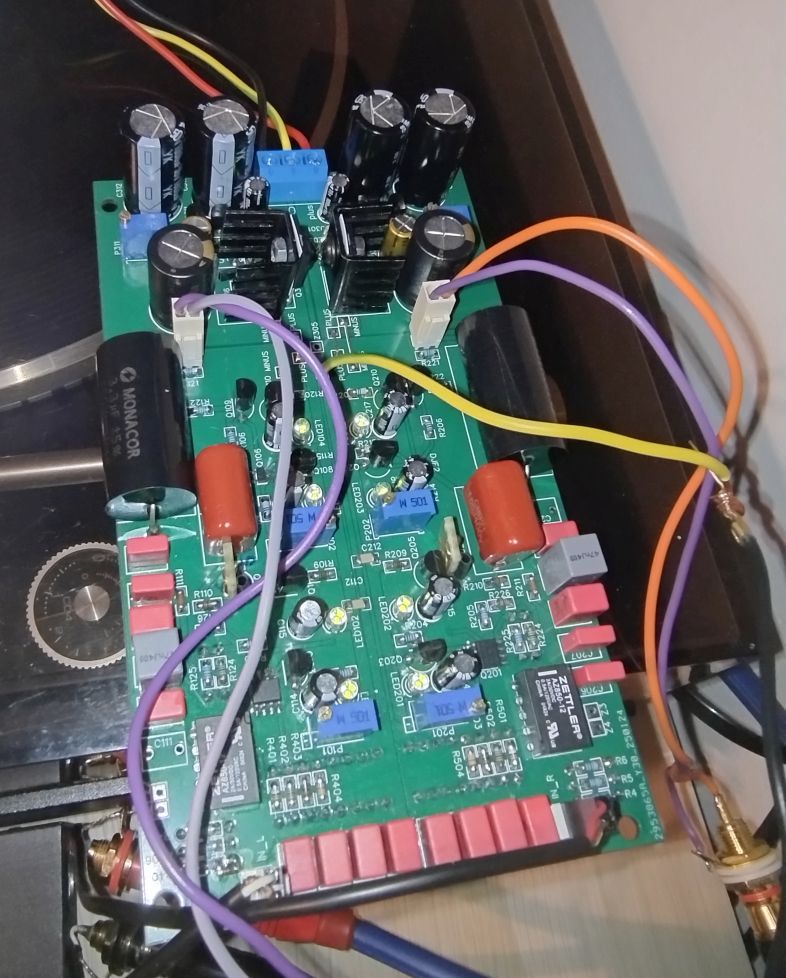

PreamP D v3.1 poskładany i uruchomiony (na pająka oczywiście ).

Na razie przetestowana sekcja MC. No i nie ma się do czego przyczepić, bo gra całkiem zacnie. Czy lepiej/gorzej względem wersji MM plus HeadamP? Póki co nie jestem w stanie stwierdzić.

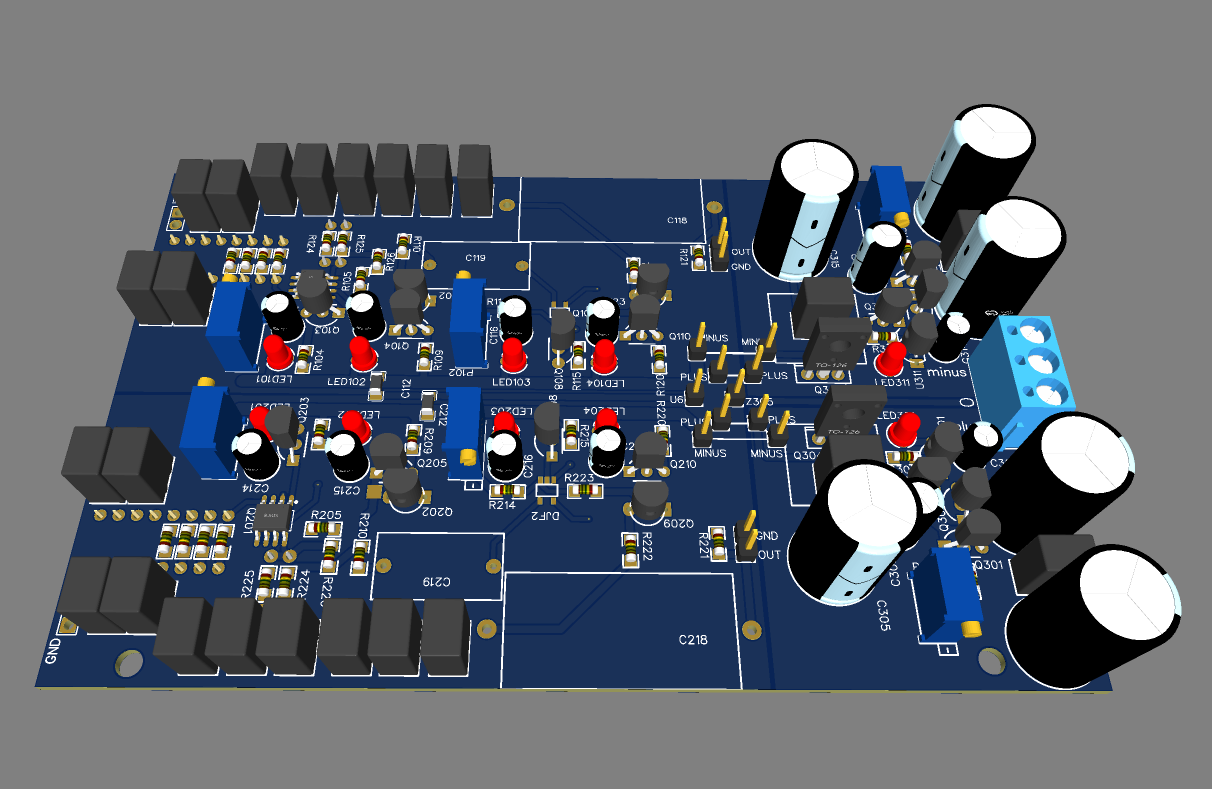

W sekcji MC jest regulacja rezystancji obciążenia wkładki w zakresie 40-560 omów. Sekcja MM bez zmian.
Zmieniłem także regulator napięcia zasilania. Zrezygnowałem z rozwiązania opartego na wzmacniaczu operacyjnym (wg Jung & Didden) i zastosowałem układ w pełni tranzystorowy.

W zasilaczu liniowym zastosowałem w prostowniku diody Schottky'ego i każdą zbocznikowałem100nF celem wyciszenia zakłóceń przełączania. Dodałem też zabezpieczenie przeciwprzeciążeniowe (przez nieostrożność spaliłem sobie kilka BDeków).

[Mawis]

Brawo Jacku! Widać na brak pracy nie mozesz narzekac ostatnio
Czy jakies testy przewidujesz?

[Jaculek]

Myślę, że tak.
Na razie muszę przetestować wkładki MM i wystrugać obudowy.

[Mawis]

To jakby co to się piszę

[Mawis]

Tu kilka słów o testowaniu PreampaD v.3.1 w kontekście testowania Buphono2
viewtopic.php?t=19343&start=315#p492562

[Jaculek]

Dzięki Maciek. Z odsyłaniem nie pośpiechu.

[Mawis]

Dzięki Maciek. Z odsyłaniem nie pośpiechu.

A no to jak tak to super, posłucham sobie jeszcze Daj znać kiedy odesłać

[Jaculek]

Przy okazji wyjaśniania pewnych wątpliwości zrobiłem ostatnio testy wersji 3.1 pod kątem "clippingu". Zapodałem na wejście sygnał do sprawdzania zdolności śledzenia (tracking ability) z płyty testowej Vinyl Essentials. Sygnał 315Hz ze ścieżki 100um (amplituda rowka) dał sygnał wejściowy o amplitudzie niecałych 20mV (Shure V15 III z Jico SAS/B):

Szacując, że dla tej wkładki 3,5mV to 0dB mamy ok +18dB (dla porównania, bo na innych płytach testowych sygnał oznaczany jest w dB)

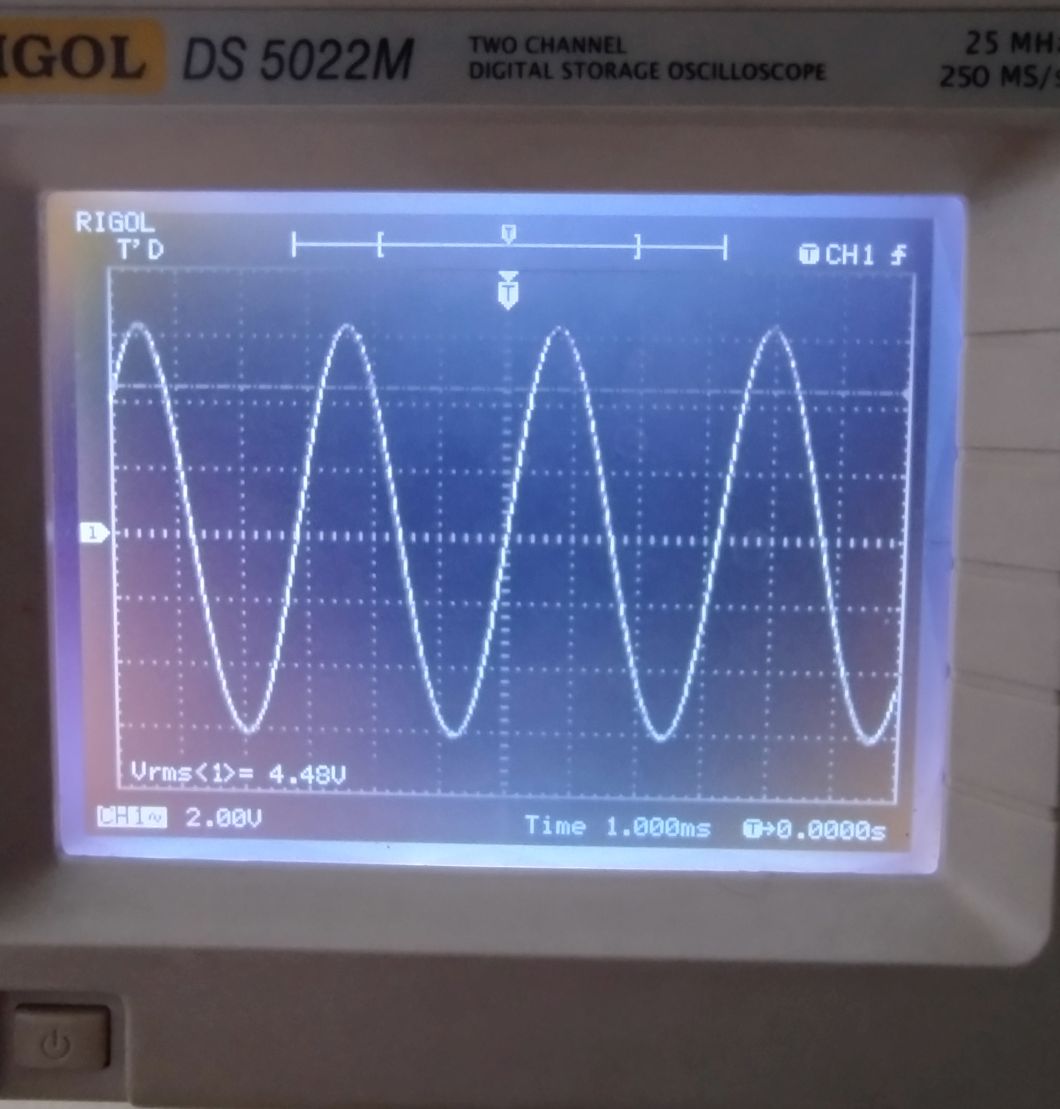

Na minimalnym wzmocnieniu PreamP wypuścił z siebie następujący sygnał:

Przy maksymalnym, taki:

Jak widać sinus jest czysty, co dobrze świadczy zarówno o pre jak i o wkładce . Headroom jest tak duży, że PreamP, wg symulacji, pozwala przyjąć sygnał o jeszcze 2x większej amplitudzie, dając na wyjściu sygnał o amplitudzie 13V bez śladu clippingu.
Edit:
Zapomniałem podziękować Jackowi (jacek 1972t) za udostępnienie płyty. Niniejszym koryguję błąd. Serdeczne dzięki Jacek
