Re: Pomiar DC offset czyli co tam nam we wzmakach siedzi

#16

Post autor: Martynka »

Ogólnie każda regulacja jest w sprzęcie wskazana. Polecam :D
Martin Logan CLS, Ayon Triton KT150 z KT88 zamiennie, DAC Stax Talent (2 x PCM63 na 6N26P) + Volumio Pi5 Waveshare 11,9", CD Rotel RCD955 (TDA1541 na 6N9S)... no i oczywiście gramofon Yamaha PX3 z Yamaha MC5 (shibata na boronie)
Rekiniasty
Posty: 382
Rejestracja: 10 maja 2017, 16:35
Gramofon: PL-70 L II
Lokalizacja: Prawa Wawa

Re: Pomiar DC offset czyli co tam nam we wzmakach siedzi

#17

Post autor: Rekiniasty »

No i tu wkraczamy w kolejny stopień wtajemniczenia: Bias current, czyli prąd spoczynkowy.
Tam to dopiero jest wpływ na dźwięk, szczególnie przy cichym słuchaniu.
Ale to temat na oddzielny wątek ;)
Micro Benz Glider S, Dynavector 20x2L, AT33ML/OCC, Denon 103R, EAR834P, Accuphase E-408 + AD 50, JM Lab Mini Utopia
Awatar użytkownika
Martynka
Posty: 1654
Rejestracja: 26 sty 2019, 01:05
Gramofon: Yamaha PX3
Lokalizacja: Gůrny Ślůnsk

Re: Pomiar DC offset czyli co tam nam we wzmakach siedzi

#18

Post autor: Martynka »

U mnie 15 mV na każdym kanale w obu M4 zgodnie z serwisówką

Obrazek

:D
Martin Logan CLS, Ayon Triton KT150 z KT88 zamiennie, DAC Stax Talent (2 x PCM63 na 6N26P) + Volumio Pi5 Waveshare 11,9", CD Rotel RCD955 (TDA1541 na 6N9S)... no i oczywiście gramofon Yamaha PX3 z Yamaha MC5 (shibata na boronie)
zbyszek1982
Posty: 5029
Rejestracja: 31 gru 2012, 19:11

Re: Pomiar DC offset czyli co tam nam we wzmakach siedzi

#19

Post autor: zbyszek1982 »

Rekiniasty pisze:
06 kwie 2021, 21:04
No i tu wkraczamy w kolejny stopień wtajemniczenia: Bias current, czyli prąd spoczynkowy.
Tam to dopiero jest wpływ na dźwięk, szczególnie przy cichym słuchaniu.
Ale to temat na oddzielny wątek ;)
Właśnie walczę z tematem w moim nowym nabytku. :lol:
A i odpowiedni wątek mamy. Można odkopać: viewtopic.php?f=36&t=6248
Martynka pisze:
06 kwie 2021, 21:07
U mnie 15 mV na każdym kanale w obu M4 zgodnie z serwisówką
A jaką wartość ma rezystor emiterowy?
Awatar użytkownika
Martynka
Posty: 1654
Rejestracja: 26 sty 2019, 01:05
Gramofon: Yamaha PX3
Lokalizacja: Gůrny Ślůnsk

Re: Pomiar DC offset czyli co tam nam we wzmakach siedzi

#20

Post autor: Martynka »

zbyszek1982 pisze:
06 kwie 2021, 21:11

A jaką wartość ma rezystor emiterowy?
Wedlug schematu wszystkie 0,47 ohm

Edit:

A napięcia mam wszędzie 65V

Obrazek
Martin Logan CLS, Ayon Triton KT150 z KT88 zamiennie, DAC Stax Talent (2 x PCM63 na 6N26P) + Volumio Pi5 Waveshare 11,9", CD Rotel RCD955 (TDA1541 na 6N9S)... no i oczywiście gramofon Yamaha PX3 z Yamaha MC5 (shibata na boronie)
zbyszek1982
Posty: 5029
Rejestracja: 31 gru 2012, 19:11

Re: Pomiar DC offset czyli co tam nam we wzmakach siedzi

#21

Post autor: zbyszek1982 »

To niski ten prąd spoczynkowy. Wychodzi jakieś 32mA. Wzmacniacz się w ogóle nagrzewa przy takim prądzie?

U mnie w Coplandzie wg. serwisówki ma być 5mV na rezystorze 0,22 ohm, więc wychodzi niecałe 23mA. Przy tak niskim prądzie spoczynkowym radiatory po kilku godzinach miały 25 stopni. Teraz w paru krokach podkręciłem na 68mA (też 15mV) i cos się zaczęło dziać :D Radiatory osiągają teraz zawrotne 35 stopni po kilku godzinach grania. Wzmacniacz osiąga teraz jakąś stabilność temperaturową i gra dużo lepiej.

W internetach wyczytałem, że zabawa zaczyna się dopiero powyżej 100mA prądu spoczynkowego :mrgreen: , ale w moim wzmacniaczu zauważyłem, że jak się podciągnie ten prąd jeszcze wyżej, to po jakimś czasie wzmacniacz sam go sobie kompensuje i zbija do tych 65-70mA, więc tak zostawiłem.
Zwiększenie prądu spoczynkowego nie wpływa w moim wzmacniaczu na DC offset.
Rekiniasty
Posty: 382
Rejestracja: 10 maja 2017, 16:35
Gramofon: PL-70 L II
Lokalizacja: Prawa Wawa

Re: Pomiar DC offset czyli co tam nam we wzmakach siedzi

#22

Post autor: Rekiniasty »

Uuu Panie, u mnie w Lucku napięcie na punkcie pomiarowym to 250 mV co sie przekłada na stabilną temperaturę
radiatorów równą 80 st :lol:
Micro Benz Glider S, Dynavector 20x2L, AT33ML/OCC, Denon 103R, EAR834P, Accuphase E-408 + AD 50, JM Lab Mini Utopia
Awatar użytkownika
Martynka
Posty: 1654
Rejestracja: 26 sty 2019, 01:05
Gramofon: Yamaha PX3
Lokalizacja: Gůrny Ślůnsk

Re: Pomiar DC offset czyli co tam nam we wzmakach siedzi

#23

Post autor: Martynka »

U mnie końcówki to cztery pary 2SA1050B i 2SC2460B Toshiby na wzmacniacz. Nie nagrzewa się nic a nic a w porównaniu do pre C4 który może robić za grzejnik. Przy regulacji wskaźnika LED i stałym obciążeniu 100W sygnałem ciągłym 1khz po 5 minutach temperatura wciąż była na tyle niska, że słabowyczuwalna ręką. W C4 grzeją regulatory napięcia.

Tak to wygląda na kanał, dwie pary na radiator.

Obrazek

Sama serwisówka podaje 15mV =/- 2mV, jej się trzymam.

Bias jak i napięcie zasilania nie ma u mnie wpływu na DCoffset.
Martin Logan CLS, Ayon Triton KT150 z KT88 zamiennie, DAC Stax Talent (2 x PCM63 na 6N26P) + Volumio Pi5 Waveshare 11,9", CD Rotel RCD955 (TDA1541 na 6N9S)... no i oczywiście gramofon Yamaha PX3 z Yamaha MC5 (shibata na boronie)
zbyszek1982
Posty: 5029
Rejestracja: 31 gru 2012, 19:11

Re: Pomiar DC offset czyli co tam nam we wzmakach siedzi

#24

Post autor: zbyszek1982 »

Rekiniasty pisze:
06 kwie 2021, 22:29
Uuu Panie, u mnie w Lucku napięcie na punkcie pomiarowym to 250 mV co sie przekłada na stabilną temperaturę
radiatorów równą 80 st :lol:
To jest klasa A? Bo z tego co patrzyłem, to on ma 30W na kanał. To tak by wychodziło.
Rekiniasty
Posty: 382
Rejestracja: 10 maja 2017, 16:35
Gramofon: PL-70 L II
Lokalizacja: Prawa Wawa

Re: Pomiar DC offset czyli co tam nam we wzmakach siedzi

#25

Post autor: Rekiniasty »

zbyszek1982 pisze:
06 kwie 2021, 23:01

To jest klasa A? Bo z tego co patrzyłem, to on ma 30W na kanał. To tak by wychodziło.
Tak, 30W, zbudowany na 3 parach tranzystorów.
Co ciekawe w jego młodszym bracie L-550 AII który miał 20W i 2 pary tranzystorów napięcie prądu spoczynkowego na punkcie pomiarowym było dokładnie takie samo, grzał się trochę mniej, tak z 70 st.
Micro Benz Glider S, Dynavector 20x2L, AT33ML/OCC, Denon 103R, EAR834P, Accuphase E-408 + AD 50, JM Lab Mini Utopia
szogoon
Posty: 38
Rejestracja: 29 mar 2021, 14:06
Gramofon: WEGA P550SH
Lokalizacja: Łódź

Re: Pomiar DC offset czyli co tam nam we wzmakach siedzi

#26

Post autor: szogoon »

Denon DRA-295:
1mV na jednym i 6mV na drugim kanale
Argon Audio SA1:
-11mV i 39mV
Awatar użytkownika
Martynka
Posty: 1654
Rejestracja: 26 sty 2019, 01:05
Gramofon: Yamaha PX3
Lokalizacja: Gůrny Ślůnsk

Re: Pomiar DC offset czyli co tam nam we wzmakach siedzi

#27

Post autor: Martynka »

Dzięki za kolejne dane.
Martin Logan CLS, Ayon Triton KT150 z KT88 zamiennie, DAC Stax Talent (2 x PCM63 na 6N26P) + Volumio Pi5 Waveshare 11,9", CD Rotel RCD955 (TDA1541 na 6N9S)... no i oczywiście gramofon Yamaha PX3 z Yamaha MC5 (shibata na boronie)
Awatar użytkownika
Dimas
Posty: 807
Rejestracja: 25 maja 2015, 12:54
Gramofon: SONY PS X65

Re: Pomiar DC offset czyli co tam nam we wzmakach siedzi

#28

Post autor: Dimas »

Sony ta f6b
Dzisiaj wymiana kondensatorów w zasilaniu i przy okazji ustawiony offset :D
technics sl-1610->shure v15III,yamaha tc-720,ct-710,ca-710,marantz cd54 ->technics SB7

sony ps x65->xl45,V90LPS,yamaha bd s673,yamaha rx a1070,Sony SS X9ED
Awatar użytkownika
pawelgrab
Posty: 1143
Rejestracja: 27 gru 2019, 14:36

Re: Pomiar DC offset czyli co tam nam we wzmakach siedzi

#29

Post autor: pawelgrab »

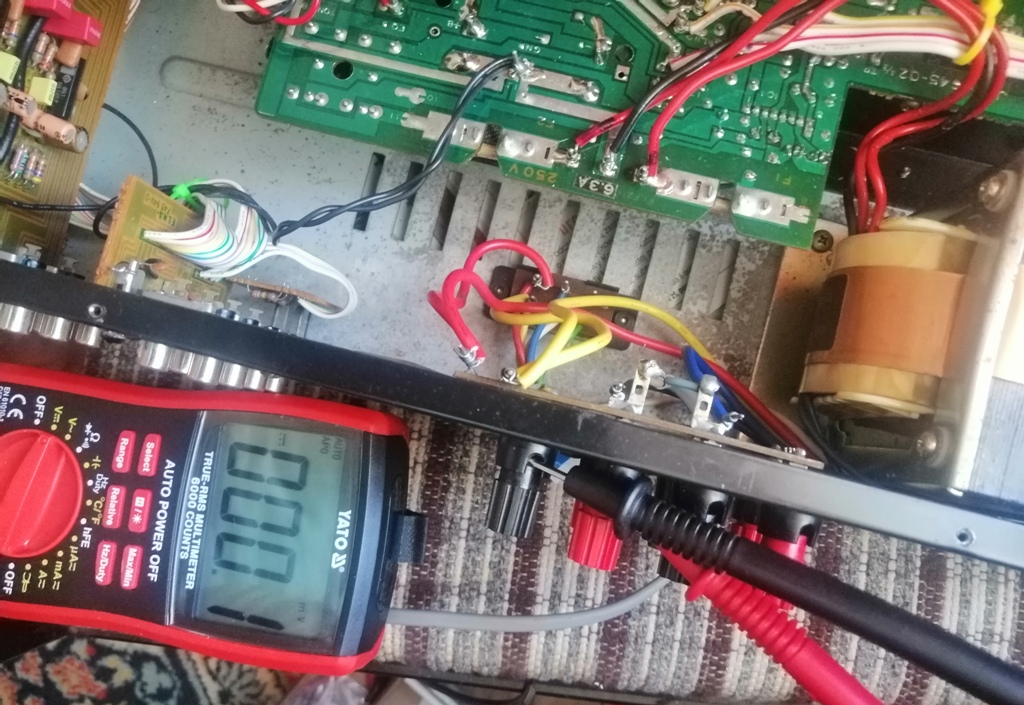

Kenwood KA-405 rocznik 1979 nie bardzo jest co ustawiać z prądów prócz wycieraczek, ale przy okazji innych prac serwisowych:



pomiary odpowiednio to kanał prawy :

oraz kanał lewy:

jak na dziada to może być
luxman pd282 , schiit mani , kenwood ka-405 , kt-413 , kx-550 , harman kardon cd hd3700 , mission m64i
Awatar użytkownika
Martynka
Posty: 1654
Rejestracja: 26 sty 2019, 01:05
Gramofon: Yamaha PX3
Lokalizacja: Gůrny Ślůnsk

Re: Pomiar DC offset czyli co tam nam we wzmakach siedzi

#30

Post autor: Martynka »

:clap:
