Na warsztacie - SCOTT R326

[zbyszek1982]

Stare kondy do wywałki.

[szczepan_def]

Stare kondy do wywałki.

tyle to wiem

esr 0,18k - co nie zagra?

[chudy_b]

Teraz Wlutowane są tam rezy po 47r...

Po wymianie Tranów prąd spoczynkowy czymś wypadałoby wyregulować...

No to wstaw potencjometry 10k jak podpasują pod raster.

Na schemacie jest taki opis pomiaru biasu:

Powiem Ci że takiego sposobu pomiaru prądu spoczynkowego to ja jeszcze nie spotkałem. Generalnie, to on może i nie jest taki całkiem głupi, ale ja bym nie ryzykował W tym sposobie po prostu zwierasz amperomierzem złącze EC i patrzysz jaki prąd popłynie. Może i tak się da. Ale jeden fałszywy ruch ręki i masz bum. Operujesz dwiema zwartymi (amperomierz) końcówkami miernika w okolicach w których fajerwerki są szczególnie efektowne.

Najbezpieczniejszy sposób, to pomiar napięcia na rezystorach emiterowych. Ich rezystancję znasz, ale też warto zmierzyć. Z prądem jest tu taki problem, że nie do końca wiadomo jaki ma być. Ale te 20-30mA powinno być OK. Dalej prawo łoma i masz napięcie do którego starasz się doprowadzić dopiero co wlutowaną podkówką

P.S.Wypasiony miernik sobie kupiłeś, kolorowy

[zbyszek1982]

W moim amplitunerze Brauna do pomiaru prądu wsadza się amperomierz w miejsce bezpiecznika danego kanału i tam mierzy prąd. Też ciekawe rozwiązanie

[chudy_b]

W moim amplitunerze Brauna do pomiaru prądu wsadza się amperomierz w miejsce bezpiecznika

W Radmorze 5102 też tak jest.

[szczepan_def]

Ale te 20-30mA powinno być OK

dziekuję - jeszcze dopytam - gdzie ma być te 20-30mA - na bezpiecznikach kanału?

czy na rezach emiterowych 0,27r - co daje spadek 5,7mV

w serwisówce na schemacie mierzą prąd na rezach - 1,2mA

[szczepan_def]

W Radmorze 5102 też tak jest.

to ile ustawiasz na bezpiecznikach

[chudy_b]

w serwisówce na schemacie mierzą prąd na rezach - 1,2mA

To bardzo mało. A już 0,2 mA to już w ogóle jaki miernik to zmierzy? Coś tu nie gra moim zdaniem.

to ile ustawiasz na bezpiecznikach

Tam są bezpieczniki na zasilaniu całej pojedynczej końcówki. Ustawia się o ile dobrze pamiętam 40mA, ale część tego prądu idzie na zasilanie innych elementów. Nie wszystko to prąd spoczynkowy.

[szczepan_def]

Dzieki... Coś widzę że łatwo nie będzie... Zostaje mi ustawić to mniej więcej + metoda oscyloskopowa... Czas odpalić literaturę "wzmacniacze elektroakustyczne" pana Macieja Feszczuka, tam coś jest na ten temat...

[caveas]

Wiedzy nigdy dosyć. Posiadając drugi miernik można zmierzyć:
1 rezystancję amperomierza wraz kablami pomiarowymi. Przy rezystancji obwodu amperomierz + kable rzędu 0,2ohm i rezystorze emiterowym np 0,39ohm błąd pomiaru będzie ok 50%.
Zastosowanie bezpieczników w obwodzie emitera to też chory pomysł.
2 prąd pomiaru.

[chudy_b]

Przy rezystancji obwodu amperomierz + kable rzędu 0,2ohm i rezystorze emiterowym np 0,39ohm błąd pomiaru będzie ok 50%.

Słusznie. Dlatego tym bardziej warto oprzeć regulację idle o pomiar napięcia na rezystorze emiterowym. Woltomierz ma teoretycznie rezystancję nieskończoną i rezystancja przewodów nie powinna mieć wpływu. Ważne żeby zmierzyć rezystory emiterowe, bo mogą mieć rozrzut, ale tu trzeba uwzględnić rezystancję kabli. Tak czy inaczej, dupa z tyłu.

[szczepan_def]

Z wszystkim się zgadzam...
Poskładam końcówkę,
wlutuję helitrimy 10k,
Zrobię test żarówką, sprawdzę napięcia głowne.
Na trójkącie przy małym sygnale wyjściowym spróbuję wyregulować prąd spoczynkowy na min. Zniekształcenia skrośne... Chyba że coś jeszcze padło...np. tranzystory sterujące... Może też je sprawdzę

Rezy emiterowe też mogę pomierzyć...

[chudy_b]

Na trójkącie przy małym sygnale wyjściowym spróbuję wyregulować prąd spoczynkowy

Prąd spoczynkowy reguluje się bez sygnału. Wręcz dla pewności można zewrzeć wejście.

tranzystory sterujące... Może też je sprawdzę

Na pewno nie zaszkodzi sprawdzić wszystkie półprzewodniki w końcówce.

[szczepan_def]

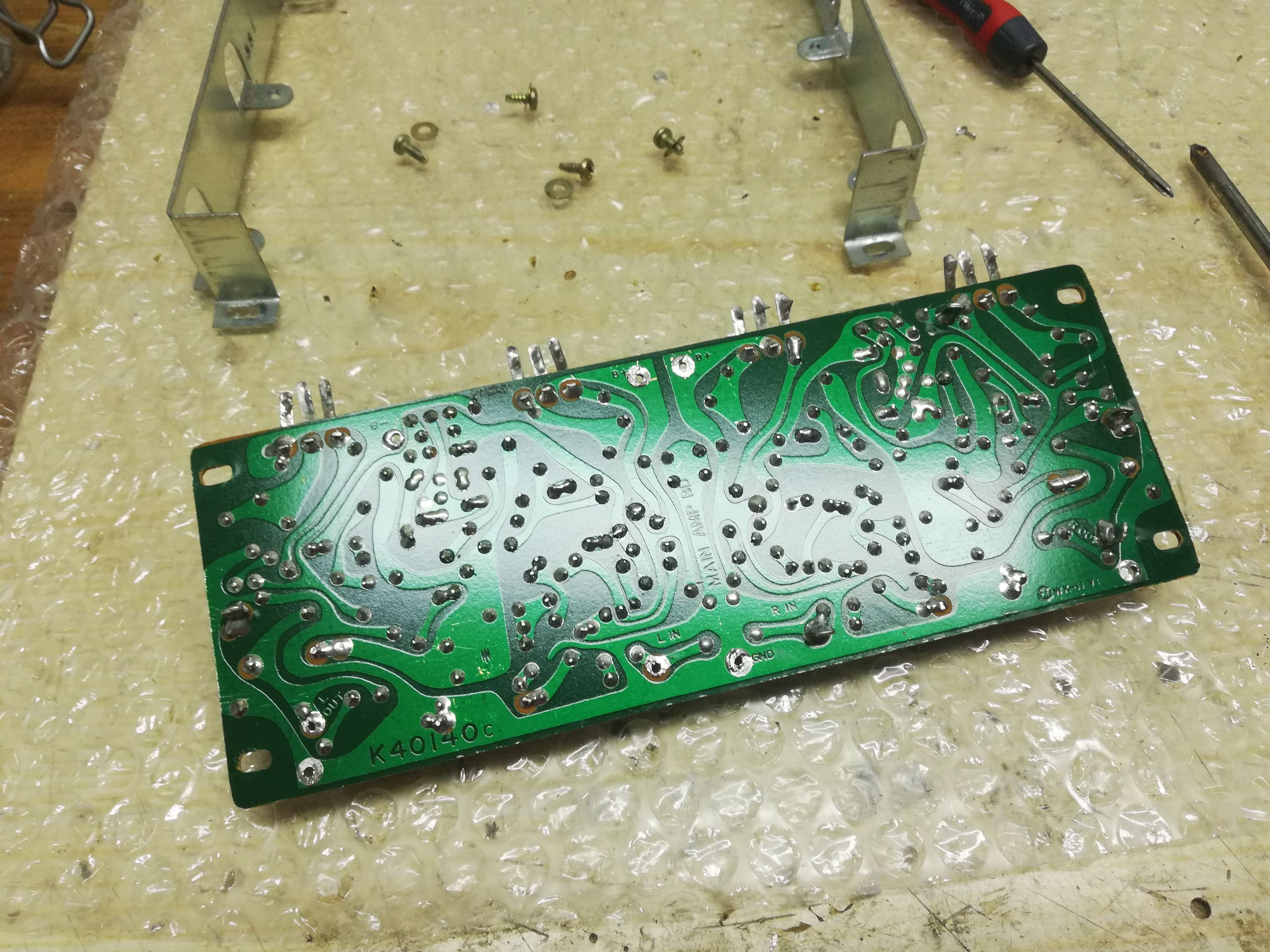

Przedstawiam efekt czyszczenia...

[szczepan_def]

Tip3055 wyglądają zacniej niż bd911... Montuje tipy... Wydają się bardziej liniowe...

I zmontowana płytka
