Chciałem wam przedstawić pierwszy klocek mojego nowego zestawu który zacząłem budować.
Najpierw powstał projek płytek później obudowy a tak to miało wyglądać
Ok ale co to ,a więc jest to pre do gramiaka nazwa Ef86 pochodzie nazwy od lamp których użyłem.
W wersji testowej pracują:
6Ż32 Nos Taka radziecka Ef86
6N9S Nos
5C3S Nos
Transformator Zasilający jak i dławik Od Ogonowskiego.

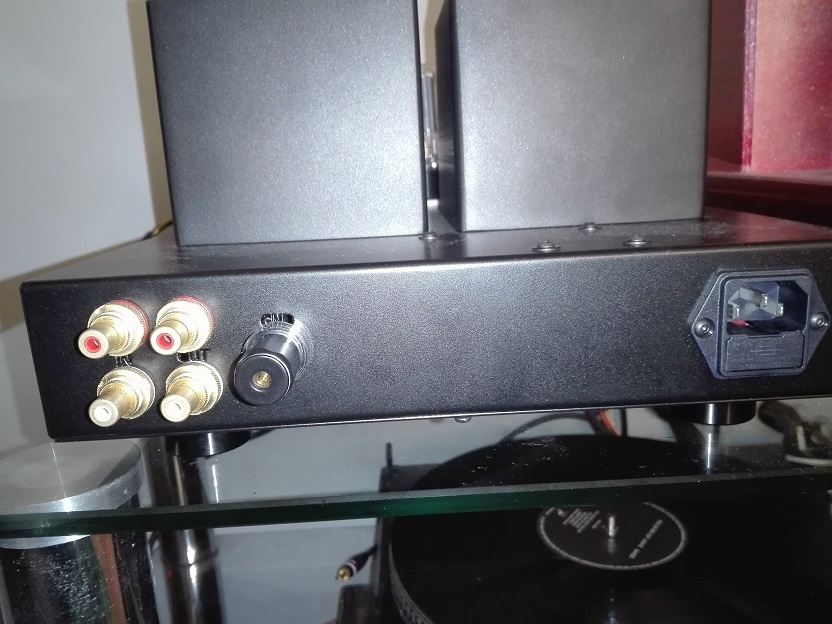

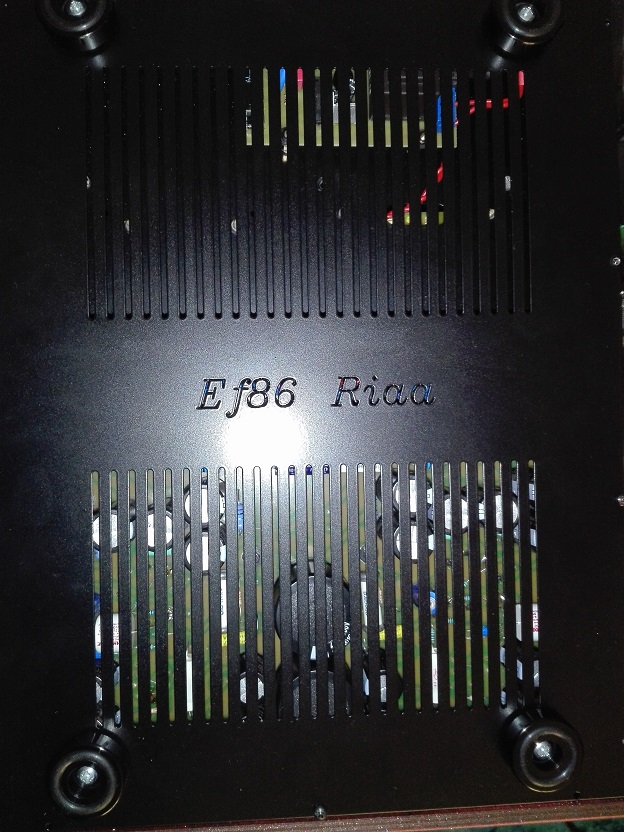

Ef86 to taka ciekawa lampka (pentoda) świetnie pracuje w trybie triodowym i w takim właśnie ją połączyłem, filtr riaa pasywny na radzieckich kondensatorach z 65r mają swój czar dźwięk tego ustrojstwa lekki zwiewny w sam raz dla moich uszu i oto chodziło, resztę można sobie na fotkach podejrzeć.
Awatar użytkownika
Pawelec
Posty: 3206
Rejestracja: 17 gru 2012, 20:18
Gramofon: Składak
Lokalizacja: Okolice Warszawy

Re: Zestaw Audio od nowa

#2

Post autor: Pawelec »

No pięknie, pięknie :clap:
AKTUALNA SPRZEDAŻ - pierwszy post
viewtopic.php?t=15809#p307122

Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
Awatar użytkownika
amrowek
Posty: 7596
Rejestracja: 21 maja 2015, 09:04
Lokalizacja: mazowsze płd-zach 40 km od stolicy - Żyrardów

Re: Zestaw Audio od nowa

#3

Post autor: amrowek »

brawo i , za konsekwencję
W DALSZYM CIĄGU AKTUALNA i AKTYWNA zrzutka na pomoc ludności cywilnej i wojsku na Ukrainie
https://zrzutka.pl/sxntmz
Awatar użytkownika
kriss
Posty: 1218
Rejestracja: 05 paź 2017, 17:58
Gramofon: Sony PS-X50

Re: Zestaw Audio od nowa

#4

Post autor: kriss »

Super ! Zawsze jest duza satysfakcja jak "własnymi rencami" zrealizuje się założony plan. Chętnie bym posłuchał tego klocka ale z ciekawości...
Bo skoro aż tak lekko i zwiewnie sie zachowuje, to obawiam się że to nie mój świat.
Ale gratulacje jak najbardziej i fajnie, że się chwalisz, bo jest czym. :dance:

Devil a ten drugi klocek co stoi obok??? Widać kawałek, też jakiś drzewniany w tym samym kolorze bejcy chyba nawet :)
Awatar użytkownika
BlackDevil
Posty: 658
Rejestracja: 12 gru 2017, 19:48
Gramofon: S600

Re: Zestaw Audio od nowa

#5

Post autor: BlackDevil »

Dzięki panowie
kriss pisze:
19 paź 2018, 21:12
Devil a ten drugi klocek co stoi obok??? Widać kawałek, też jakiś drzewniany w tym samym kolorze bejcy chyba nawet
Ten klocek obok to wzmacniacz taki mój autorski projekt od początku do końca włącznie z transformatorami wyjściowymi na rdzeniach Amorficznych,
Będzie przekładany w mniej toporną obudowę coś takiego
Zeroqll
Posty: 965
Rejestracja: 14 mar 2017, 09:58

Re: Zestaw Audio od nowa

#6

Post autor: Zeroqll »

Skoro to pierwszy klocek nowego zestawu to czy będzie też nowy wzmacniacz?
Awatar użytkownika
BlackDevil
Posty: 658
Rejestracja: 12 gru 2017, 19:48
Gramofon: S600

Re: Zestaw Audio od nowa

#7

Post autor: BlackDevil »

Będą aż trzy nowe wzmacniacze i po za tym Dac, nuda mini ,selektor no i na koniec jakiś fajny gramiak z trzema może czteroma ramionami jeszcze się nie zdecydowałem ale to raczej w przyszłym roku.
Zeroqll
Posty: 965
Rejestracja: 14 mar 2017, 09:58

Re: Zestaw Audio od nowa

#8

Post autor: Zeroqll »

To stare będą na sprzedaż? :)
Awatar użytkownika
BlackDevil
Posty: 658
Rejestracja: 12 gru 2017, 19:48
Gramofon: S600

Re: Zestaw Audio od nowa

#9

Post autor: BlackDevil »

Obecnie posiadam już tylko jeden wzmacniacz , elementy w nim zastosowane są w obłędnych cenach więc sam wzmak też cena obłęd ale i tak zostaje u mnie mam do niego sentyment.
Jak chcesz coś konkretnego to możemy coś zaprojektować tylko czas wykonania baaaardzo długi. :(
Awatar użytkownika
BlackDevil
Posty: 658
Rejestracja: 12 gru 2017, 19:48
Gramofon: S600

Re: Zestaw Audio od nowa

#10

Post autor: BlackDevil »

Pre już trochę pograło wiec wczoraj zamówiłem lampy docelowe , będzie uzbrojony w :
6SL7GT Tung-Sol Gold
EF806 Tung-Sol Gold
no i smutna wiadomość czas oczekiwania na ef806 10 dni bo producent musi sparować no cóż czekam :cry:

Lampy doszły znaczna poprawa szerokości sceny i dynamiki już wtedy był bardzo szczegółowo , ale teraz to dźwięk kryształ przeszło moje oczekiwania zdecydowanie najlepsze pre jakie do tej pory zbudowałem :o :o :shock:
Ostatnio zmieniony 31 paź 2018, 11:08 przez BlackDevil, łącznie zmieniany 1 raz.
Awatar użytkownika
BlackDevil
Posty: 658
Rejestracja: 12 gru 2017, 19:48
Gramofon: S600

Re: Zestaw Audio od nowa

#11

Post autor: BlackDevil »

Drugi klocek "DAC "
Złożony z chińskich komponentów i wcale nie oznacza to tandety, płytki wykonane dość starannie na niezłych komponentach.
Dac zawiera przetwornik AD1955 , transceiver WM8805 , no i OPampy na stolikach również Analog Devices AD797A.
Nie byłbym sobą jak bym tam kawałka lampy nie wstawił i tak znalazł się w środku bufor lampowy . Dwie lampki Ecc88 robią świetną robotę .
Urządzenie posiada dwa wejścia (Coaxial i Optical) Wyjście RCA przełączane na panelu przednim. 8-)
Awatar użytkownika
BlackDevil
Posty: 658
Rejestracja: 12 gru 2017, 19:48
Gramofon: S600

Re: Zestaw Audio od nowa

#12

Post autor: BlackDevil »

Trzeci klocek Wzmacniacz 6N13S 2x5W SE
Resztę fotek i parametry wkleję po testach :angry-devil:

Reszta fotek
Awatar użytkownika
BlackDevil
Posty: 658
Rejestracja: 12 gru 2017, 19:48
Gramofon: S600

Re: Zestaw Audio od nowa

#13

Post autor: BlackDevil »

Znalazłem trochę czasu i pomierzyłem a oto co wyszło:
Moc 2x5W R=8R Se Zero feedback
Lampy
Sterownie 6sl7
Lampy Mocy 6n13s
Pasmo przenoszenia P=1W
18Hz-20kHz -1dB
Thd+N
P=1W 1,5%
P=5W 5,0%
Zużycie energi 150W Transormator zasilający 200W
Waga ok 12kg
Zniekształcenia no cóż to jest lampa ,mieszczą się w parametrach katalogowych(parzyste harmoniczne nie są nieprzyjemnne dla uszu)
A jeszcze jedno jak by byli chętni to troche częsci zostało moge zrobić drugi i puścić w świat do posłuchania oczywiście za friko .
Latro
Posty: 1915
Rejestracja: 12 sty 2015, 19:09
Gramofon: Technics SL1300
Lokalizacja: Górny Śląsk

Re: Zestaw Audio od nowa

#14

Post autor: Latro »

Fajny zestaw, cieszy oko :clap: A jeśli jesteś z Górnego Śląska to chętnie posłuchałbym drugiego wzmaka u siebie. :pray:
Muzyka, TV Republika i styka :dance:

https://vm.tiktok.com/ZGe5n3X84/
Awatar użytkownika
BlackDevil
Posty: 658
Rejestracja: 12 gru 2017, 19:48
Gramofon: S600

Re: Zestaw Audio od nowa

#15

Post autor: BlackDevil »

Nie jestem ,ale od czego są kurierzy .Spoko tylko trzeba będzie troche poczekać bo czas to towar deficytowy u mnie . :)
