Wega Modul 301P

[metallsnow]

No i jest

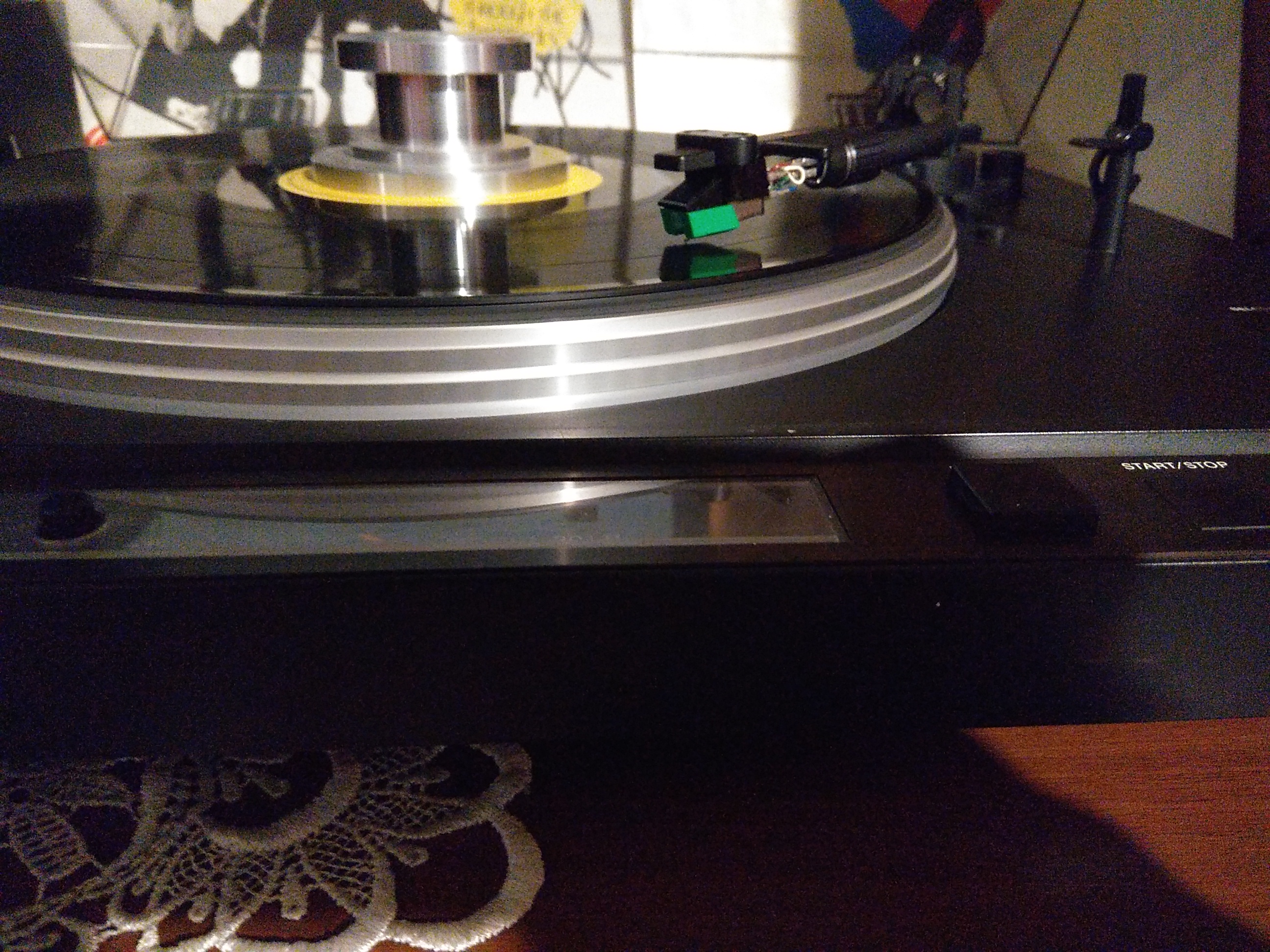

Wega Modul 301P

Wymaga jeszcze doczyszczenia i chyba ustawienia
Obroty są stabilne, wybór rozmiaru też działa, ale:
1) Ramię uderza w płytę z dość dużą siłą, aż igła się odbija (stara na szczęście)
2) Ramię po powrocie nie opada na podstawkę (w manualu już tak, ale nie zawsze)
Czy tak ma być?

I najgorsze
Przy montażu wkładki ADC QLM rozsypała mi się w palcach. Metalowe body odpadło od plastikowego mocowania, wypadła cewka Chyba ciąży na mnie jakaś klątwa albo coś

[Wojtek]

1) Ramię uderza w płytę z dość dużą siłą, aż igła się odbija (stara na szczęście)

Raczej nie. Smar windy do wymiany.

2) Ramię po powrocie nie opada na podstawkę (w manualu już tak, ale nie zawsze)

Do podregulowania.

I najgorsze
Przy montażu wkładki ADC QLM rozsypała mi się w palcach. Metalowe body odpadło od plastikowego mocowania, wypadła cewka Chyba ciąży na mnie jakaś klątwa albo coś

Szkoda, ale skoro masz sprawną igłę to można dokupić jakieś zastępcze body QLM/VLM/XLM.

[metallsnow]

Igła to ten zamiennik który mi poleciłeś. Trochę dziwnie się "kładła" ale teraz myślę że to mogło być przez rozpadające się body.
W manualu na start ramię opada, a na stop podnosi się.
Poza tym jest inaczej, lepiej niż w akai, nawet na starej wkładce.
To trzeba będzie poszukać jakiejś serwisówki i powalczyć

[Wojtek]

Przeniosłem temat.

[Regsoft]

Ramię uderza w płytę z dość dużą siłą

Trzeba przesmarować windę ...

Liczę, że dasz na forum dokumentację fotograficzną prac
viewtopic.php?t=9536

Ramię po powrocie nie opada

Tak ma być ...

ADC QLM rozsypała mi się w palcach

Hmmm ... ze starości?

trzeba będzie poszukać jakiejś serwisówk

https://mega.nz/#!ntYxFSRL!7ikq8wbqM8MN ... tvuItCg4ps

[Wojtek]

Hmmm ... ze starości?

Klej mógł puścić. Gdyby złapać w odpowiednim momencie to można to jeszcze naprawić, ale jak cewka wypadła itp. to już gorzej.

[Regsoft]

Klej mógł puścić

Takie informacje zwiększają mi stres przy wymianie mocniej zakleszczonych igieł
Ale z drugiej strony człek będzie się starał bardziej uważnie operować przy wkładce
W każdym razie szkoda wkładki ale ... widać czasem tak musi być ...

[metallsnow]

Co do wkładki, to rozpadła się przy podłączaniu, a starałem się to robić delikatnie

Jako że nie mam smaru, przeglądnąłem serwisówkę, Twój wątek i zrobiłem małe rozeznanie.
Koło napędowe pod talerzem

Widok od spodu

Płytka łącząca okablowanie ramienia z przewodem RCA

Wichajstry od automatyki i windy

A teraz "biały, plastikowy element"

Płytka napędu

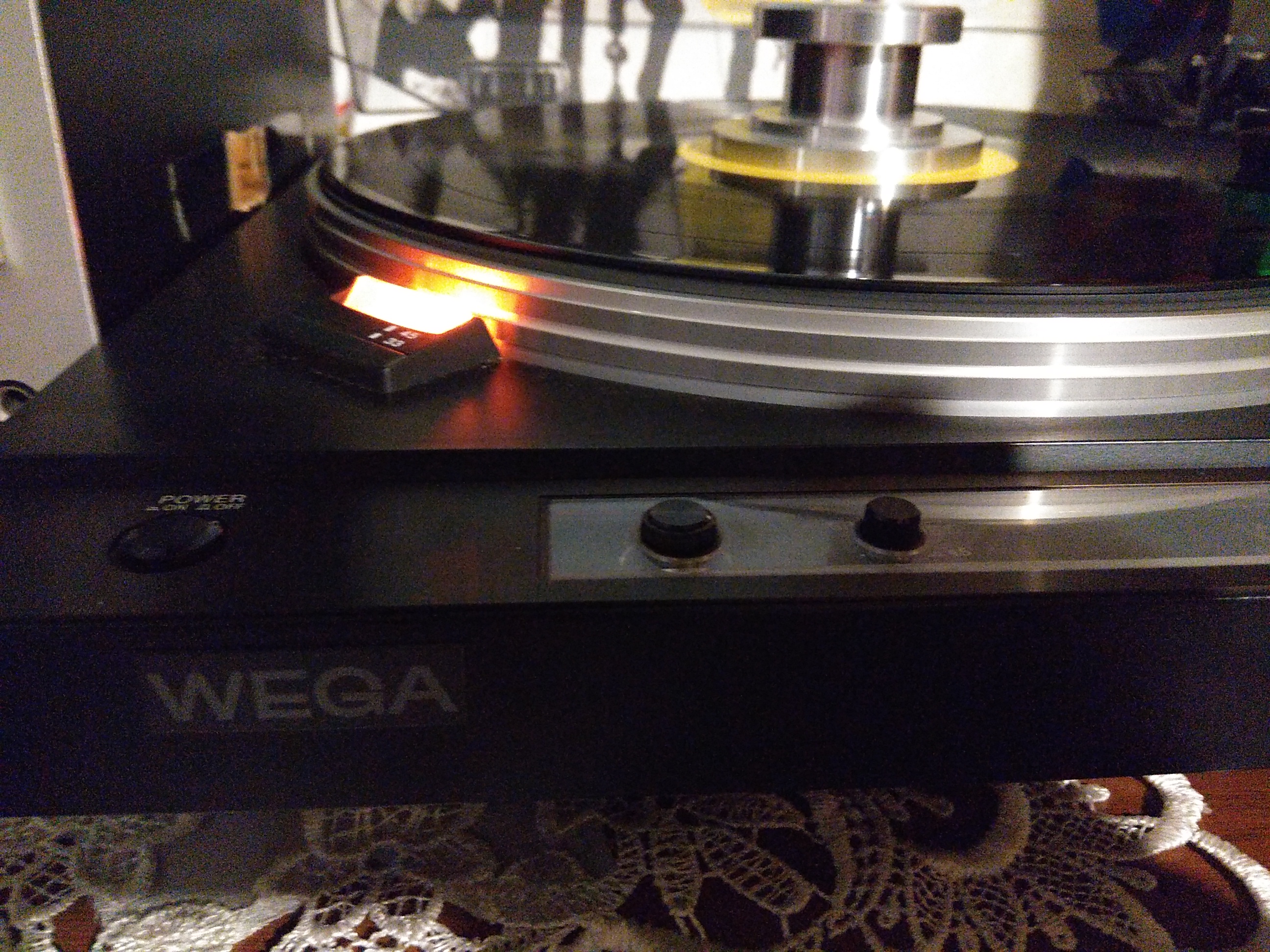

Strobo

Trafo

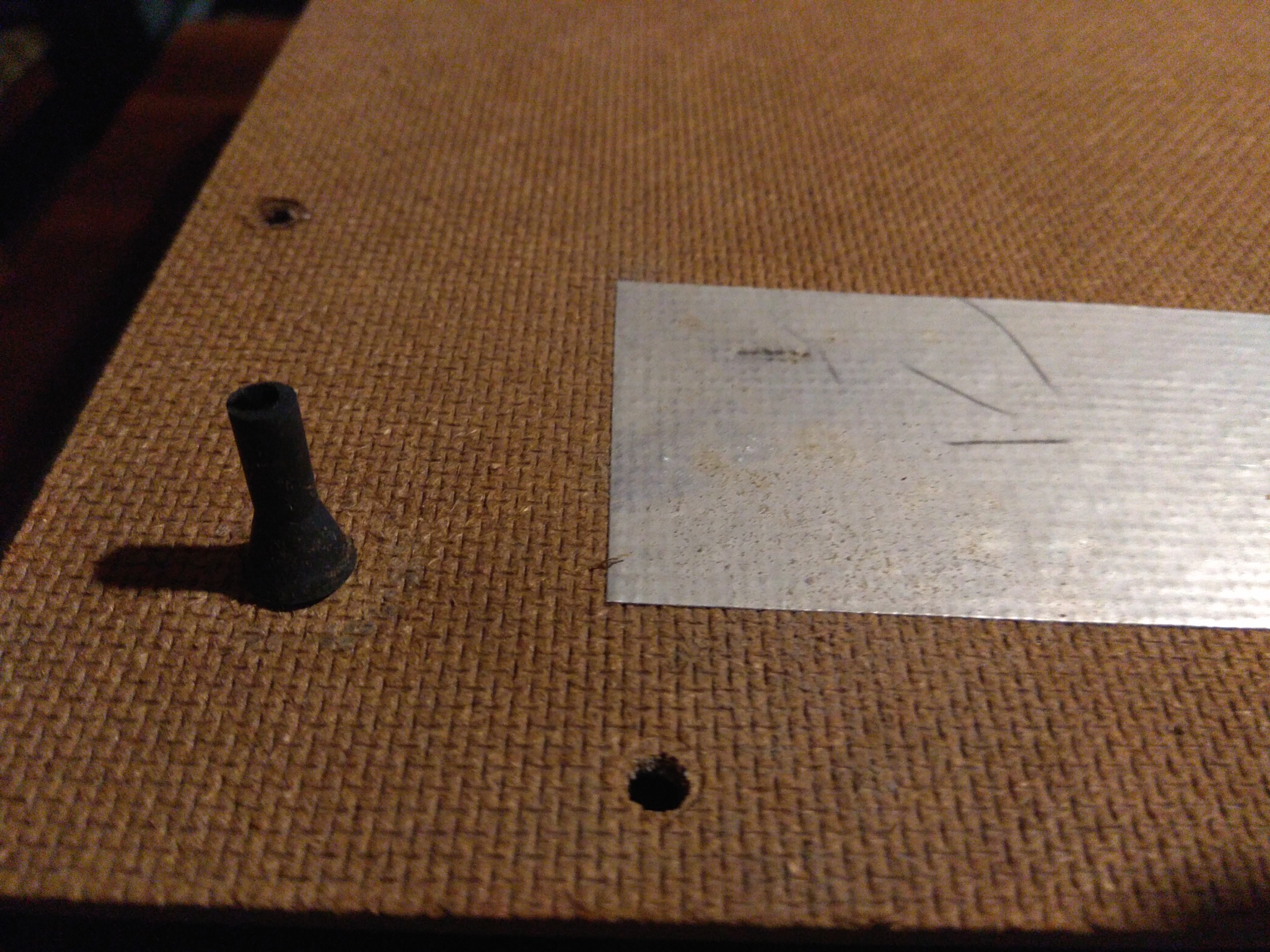

Stopki

I widzę, że nie będzie zbyt łatwo. W instrukcji jest to trochę zagmatwane. Jeśli ktoś ma jakieś pomysły to śmiało
Regu, widzisz jakieś podobieństwa do swojego X60? Do którego momentu mogę iść za Twoim tutorialem?
Jaki olej wybrać? Tego 1000000cst nie widzę. Może być któryś z tych?
http://allegro.pl/olej-silikonowy-do-dy ... 22622.html
http://allegro.pl/olej-silikonowy-80000 ... 17475.html
http://allegro.pl/olej-do-dyferencjalow ... 6602768994

[Regsoft]

widzę, że nie będzie zbyt łatwo

Nigdy nie jest. Na początku

W instrukcji jest to trochę zagmatwane

To jedna z lepiej napisanych instrukcji w tej kwestii. Masz punkt po punkcie co robić. Po prostu przygotuj się na dłuższą walkę. Pierwsze rozebranie zawsze jest stresujące ...

Do którego momentu mogę iść za Twoim tutorialem?

Do żadnego. Idź za tutorialem z instrukcji serwisowej (przecież dałem Ci link do niej) ...

Jeśli ktoś ma jakieś pomysły to śmiało

Masz instrukcję. Rysunki 2-9 do 2-12. Masz sprzęt. Zorganizuj narzędzia i powoli rozkminiaj. Zdalnie nikt tego za Ciebie nie zrobi. Bywa, że uda się na skróty dobrać do windy nie rozbierając wszystkiego ale to do tego sam dojdziesz. Potrzebujesz kopniaka na zachętę?

Jaki olej wybrać?

http://allegro.pl/olej-do-dyferencjalow ... 44975.html
Jak milion będzie za lepki to wtedy ten lub miks obu :
http://allegro.pl/olej-do-dyferencjalow ... 44890.html

[metallsnow]

Potrzebujesz kopniaka na zachętę?

Raczej gwarancji że nie będę jak Rico i niczego nie zepsuje...
To zamawiam ten olej, imbusy mam, a czym ściągać te E-ringi? Szczypce są dość drogie. Niby zawsze używałem śrubokręta, ale nie wiem czy w przypadku gramofonu to będzie bezpieczne...
Dzięki za pomoc

[Regsoft]

Raczej gwarancji że nie będę jak Rico

Nie będziesz jak Rico. Gwarantuję

niczego nie zepsuje

Może się przytrafić. Ale na OLX jest T25 za 400 zł więc w razie czego masz źródło części zapasowych

czym ściągać te E-ringi

Czymkolwiek. Nawet śrubokrętem jak zawsze używałeś. Byle Ci nie poginęły w walce

Na oko przy pewnej wprawie zrobisz to w 15 minut.
Pierwszy raz najczęściej 10x dłużej

Z instrukcji i Twoich zdjęć wygląda to na prostą robotę.
Przynajmniej rozebranie
Wiem, wiem ... łatwo mi mówić jak tego nigdy nie robiłem w takiej maszynie ...
Odkręcasz plastikową prowadnicę ramienia kończącą windę (imbus) i jedną zawleczkę.
Reszta z gramofonem na pleckach. Najpierw jak w X60.
Płytka z podłączeniami kabli do wkładki na dwóch śrubach.
Potem "brake drum" z osi ramienia (imbus).
Uważaj na kabelki ramienia
Potem jedna zawleczka i dwie śruby i już masz wyciągnięte dwie pierwsze blachy mechanizmu.
Potem kolejna mała zawleczka i następna blacha.
No już możesz odkręcić całą blachę z mechanizmem windy (cztery śruby).
Zwróć uwagę jak ona wygląda wraz z osią windy na rys. 8.4 (brake assy).
Wyciągasz oś windy (nie zgub sprężyny), czyścisz to co było w tulei i na na osi (np. benzyną ekstrakcyjną) i walisz dużo nowego oleju. Nie żałuj. Wręcz wypełnij tuleję olejem (potem zetrzesz nadmiar po włożeniu osi) ...
Po prostu ostrożnie wyciągaj blachy aby dojść do windy i niczego nie pogiąć.
Patrzysz i myślisz ... robisz zdjęcia w trakcie aby się udało to potem złożyć ... na końcu działasz
Jak się uda złożyć i będzie za sztywno to rozbierasz ponownie i dajesz 300 tys. cst.
Jak za szybko to robisz miks i znowu rozkręcasz.
W tym momencie już jesteś specem od windy w T25 i zaczynasz myśleć o tym aby na tym zarabiać kasę
Ale dokumentacja dla potomnych musi być

[metallsnow]

W sumie to rozebrałem i złożyłem kiedyś mechanizm w TFK RS200, włącznie z silnikiem, ale on i tak był na odstrzał, bo wcześniej padło w nim zawieszenie silnika, Ale fakt faktem, kręcił, automatyka chodziła, więc jest światełko w tunelu Albo raczej świeczka
Z mechanizmem windy nic nie robiłem nigdy. W Akai po podniesieniu ramienia zaczęło ono opadać dużo łagodniej, ale do Wegi to to nie ma startu. Przyjdzie smar to podejmę rękawicę

W tym momencie już jesteś specem od windy w T25

Mamy już jednego speca od Sony Ja zostanę przy Wedze

[metallsnow]

Takie pytanie, trochę oftopowe:
Czy producenci sprzętu mieli jakieś swoje patenty na montaż wież (nie chodzi mi o 'raki' czy szafki)? Patrzyłem na zdjęcie lini modul 301 które Reg wrzucił do tematu o Wedze, i nie mogę obczaić jak oni to ustawili. Wszystkie klocki mają ten sam wymiar: tuner, timer, ampli i deck, tylko gramofon jest szerszy (to nie problem) ale dłuższy o 105 mm. Nóżki mijają praktycznie obrys wzmaka, i ni chusteczki nie da się go stabilnie ustawić. Trzeba wyrzeźbić jakieś podstawki czy jak?

[metallsnow]

To jedziemy z tym smarem

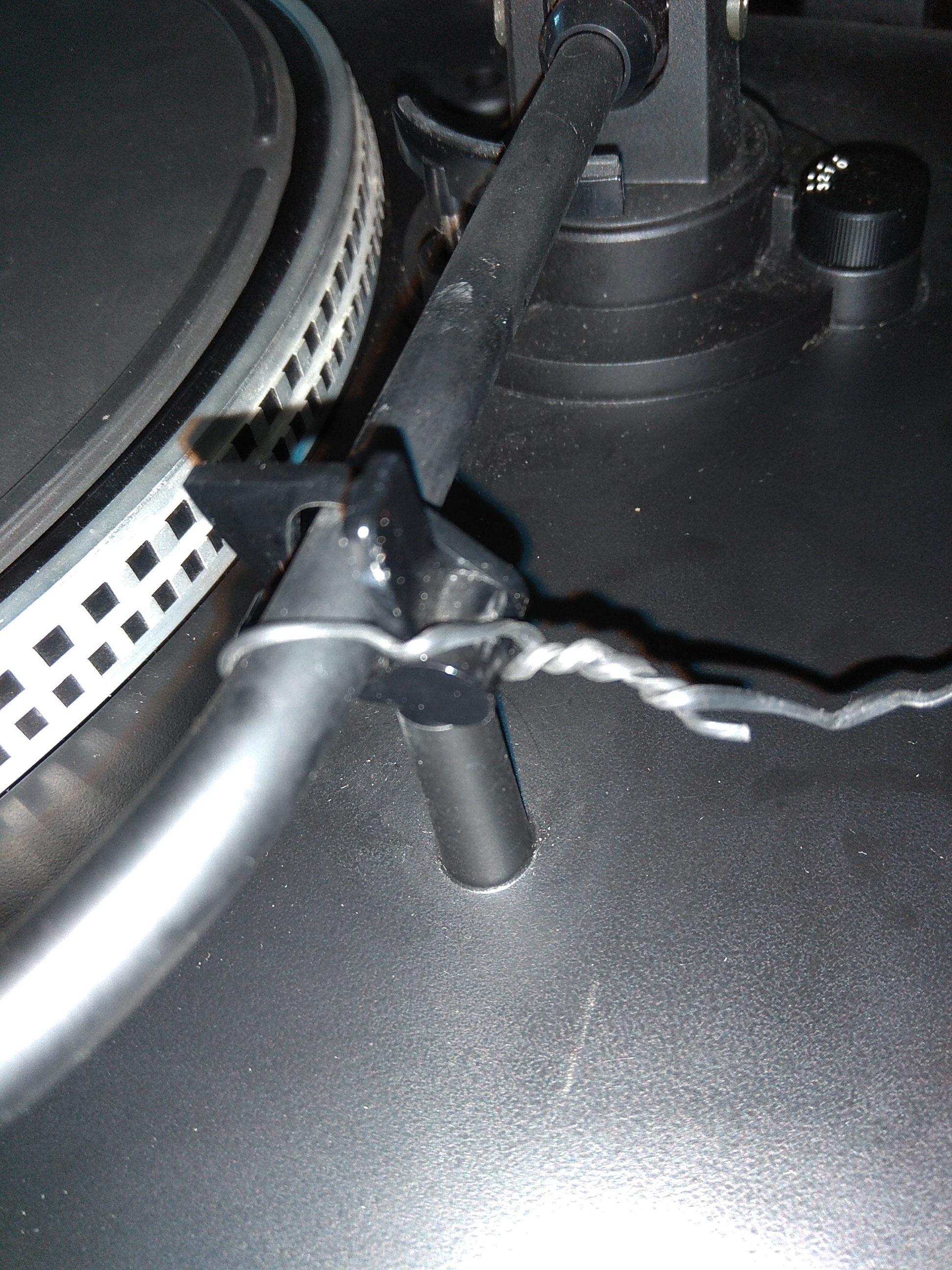

1) Zabezpieczamy ramię, ściągamy talerz

2) Ściągamy e-ringa i rozpinamy mechanizm

3) Popuszczamy imbusa i ściągamy podpórkę

4)Na plecy, odkręcamy obudwę
5) Odkręcamy płytkę z przewodami

6) Popuszczamy kolejny imbus

7) Ostrożnie zsuwamy biały plastikowy element

Kolejny raz widać że Sony tu było

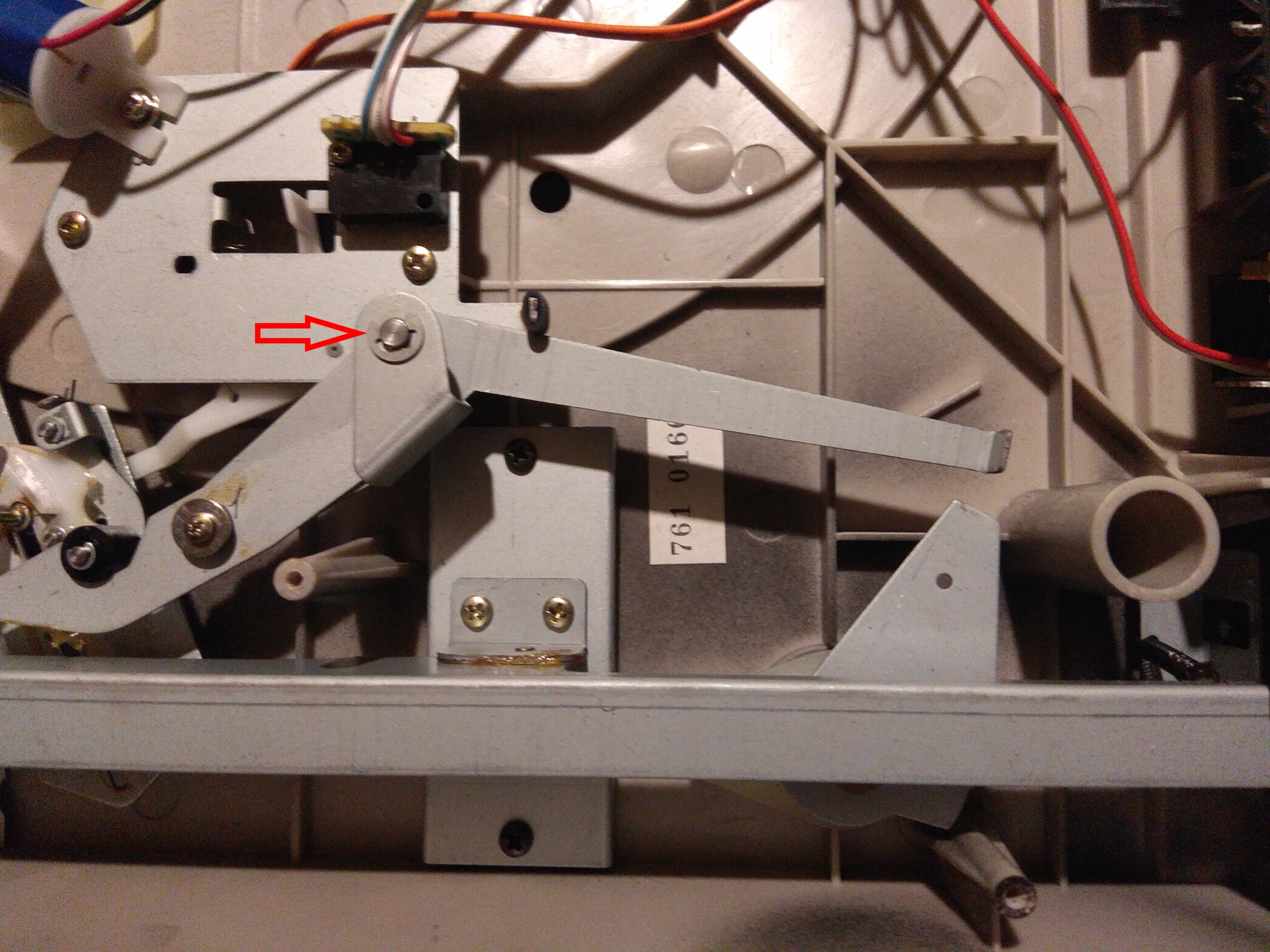

8) Ściągamy e-ringa, a następnie dźwignię

9) Odkręcamy dwie śrubki

10) Odchylamy dźwignię żeby nie przeszkadzała

11) A teraz, ze względu na rozmiar, najtrudniejszy do ściągnięcia e-ring

12) Wyciągamy metalową prowadnicę
13) Odkręcamy śrubkę i wyciągamy tą błyszczącą blaszkę

(sorki za zdjęci, ale zapomniałem zrobić)

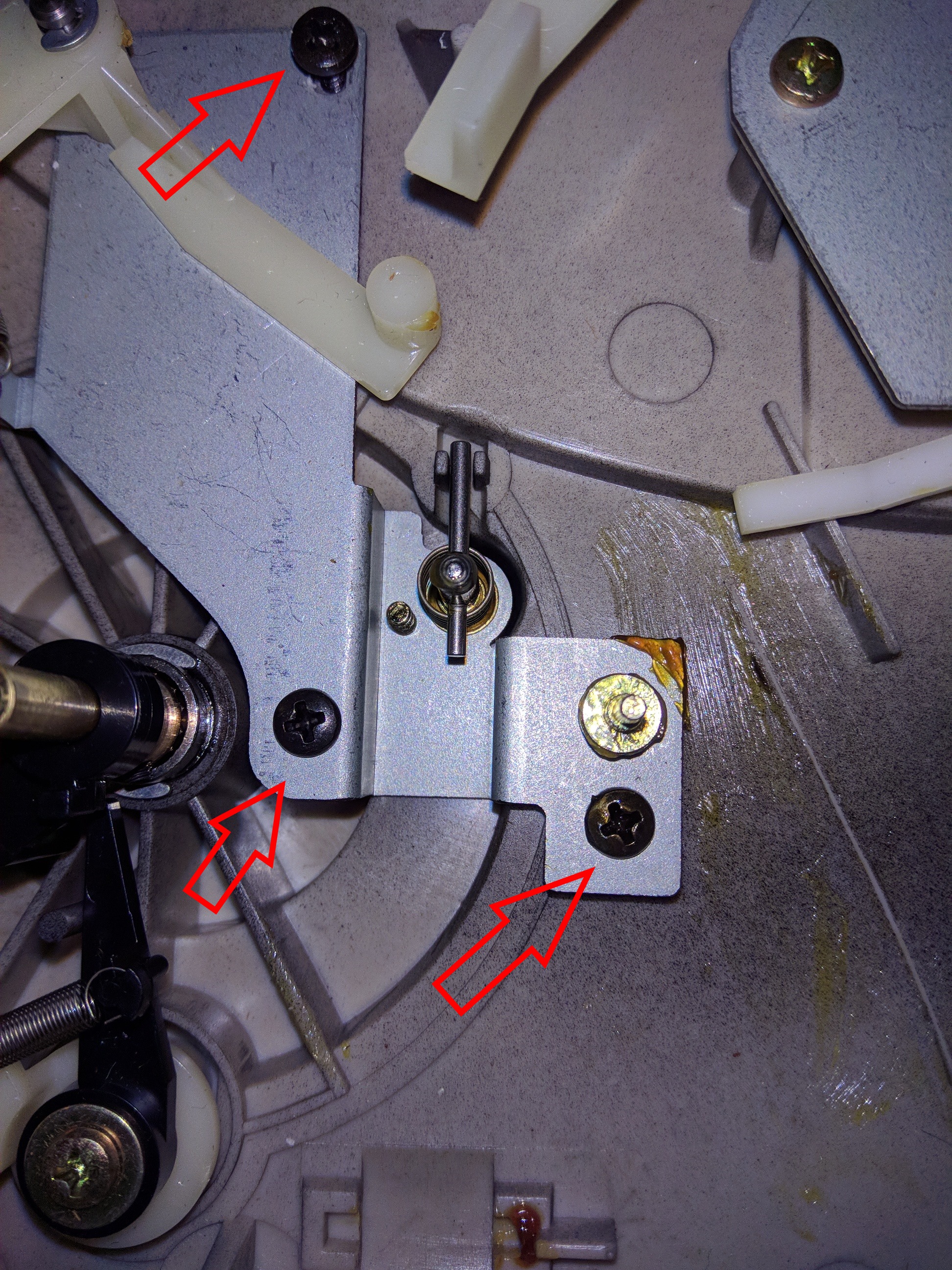

14) Odkręcamy jeszcze 3 śróbki

15) Wyciągamy mechanizm

17) Popuszczamy śrubkę

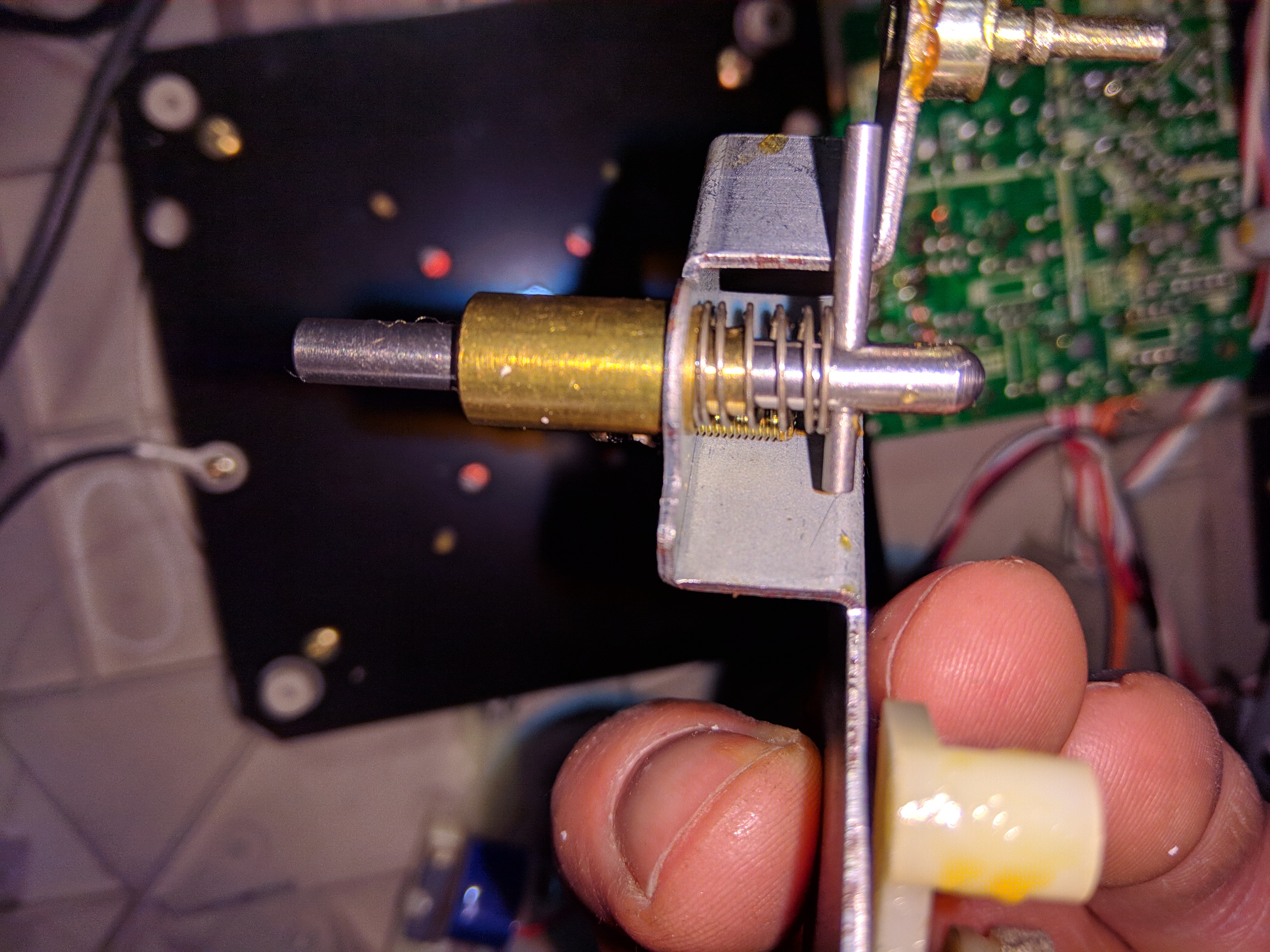

18) Mamy dostęp do trzpienia, czyścimy dokładnie i dajemy nowy smar w to wycięcie (ja dałem troszkę więcej, i dodatkowo trochę w tulejkę)

19) Składamy mechanizm windy i dokręcamy śrubkę z punku 17, ale nie za mocno, bo nie będzie działać
20) Skręcamy wszystko w odwrotnej kolejności

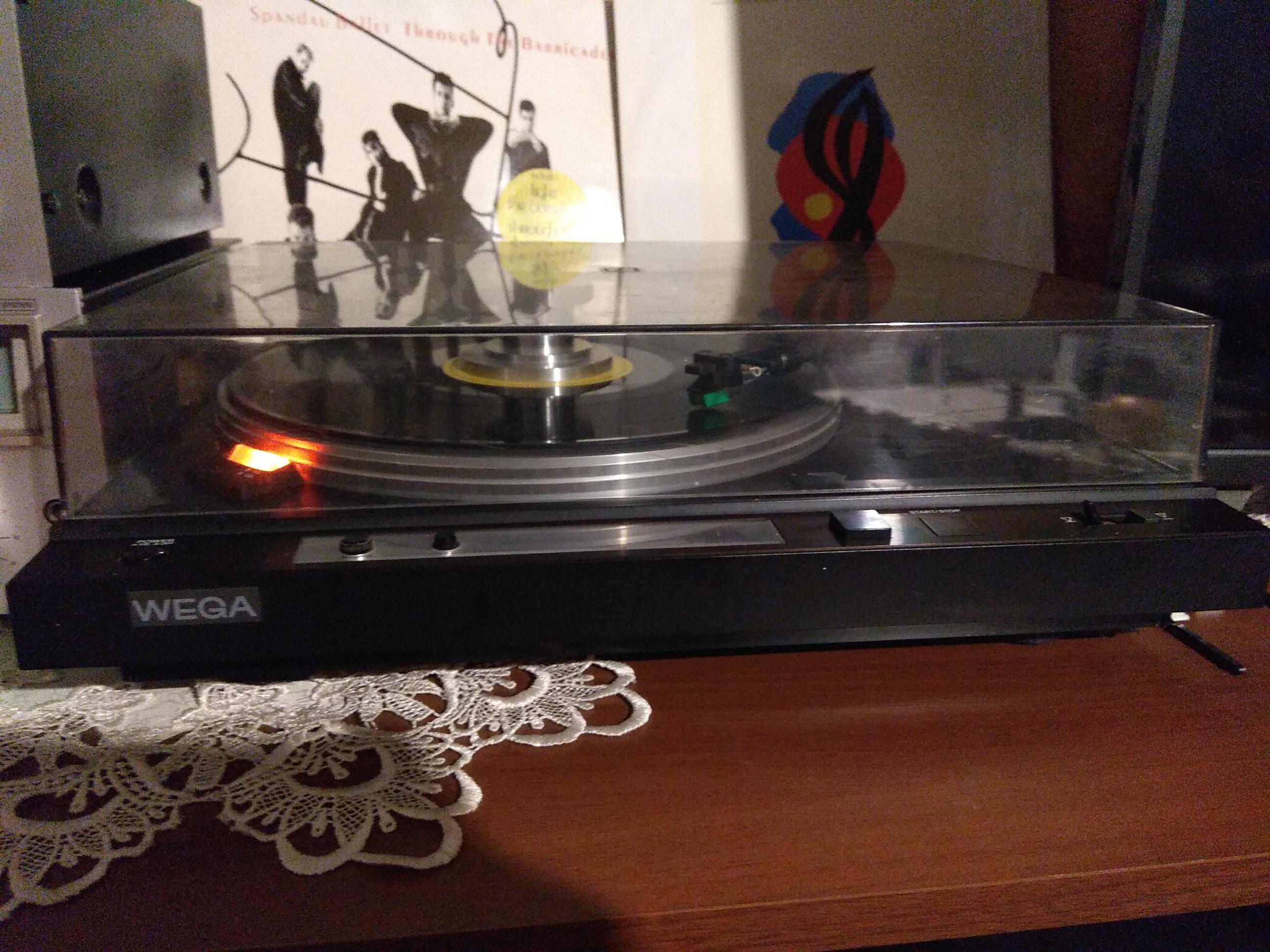

A tak to działa teraz:


Teraz trzeba będzie się zająć kosmetyką

[Regsoft]

Teraz trzeba będzie się zająć kosmetyką

Brawo !

Jest frajda co?

PS. Ile Ci to zajęło za pierwszym razem a na ile oceniasz jakbyś miał jeszcze raz smarować?
