[Gramofon] DiY by Kangie

#1

Post autor: kangie »

Witam Was serdecznie,

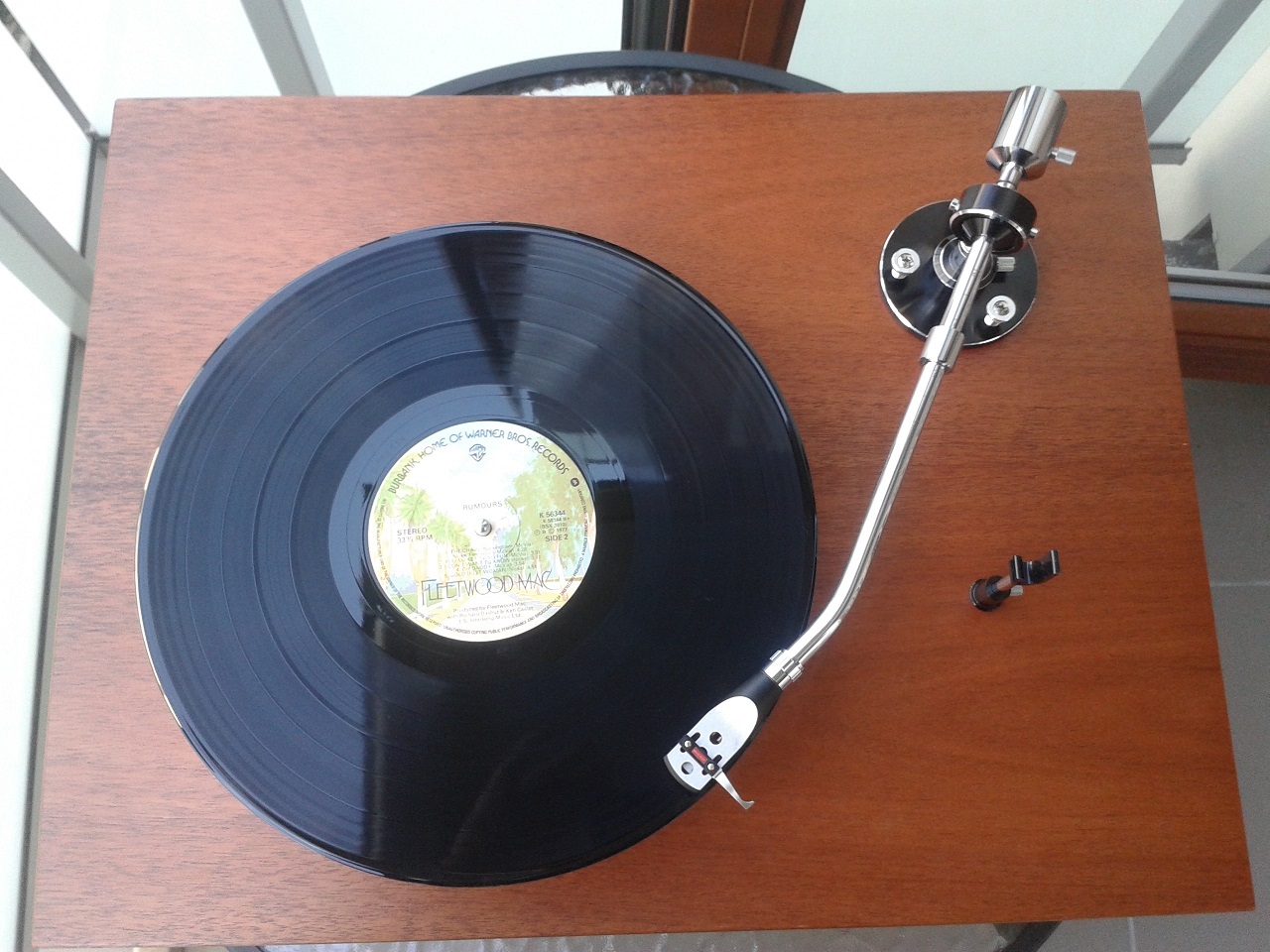

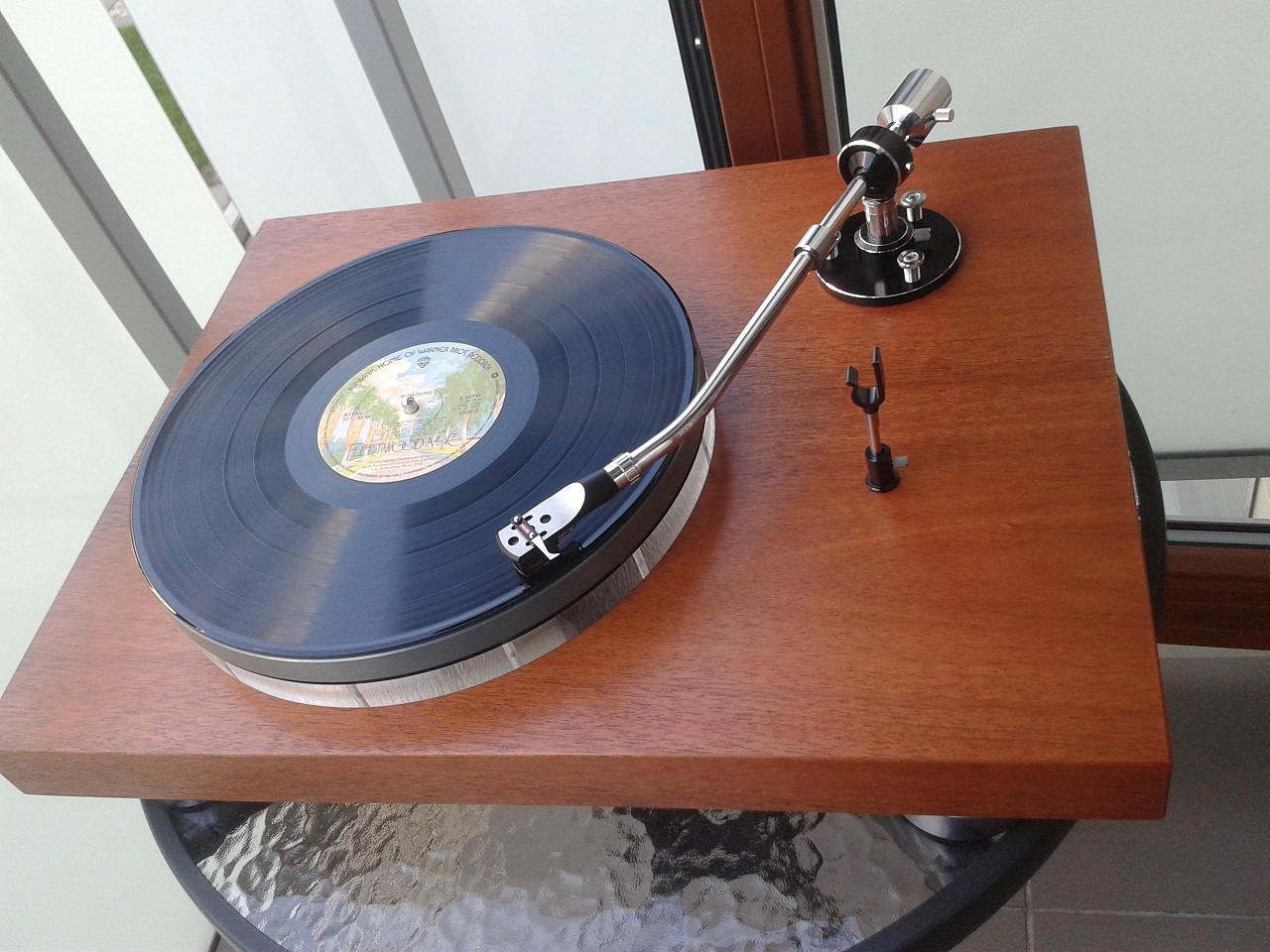

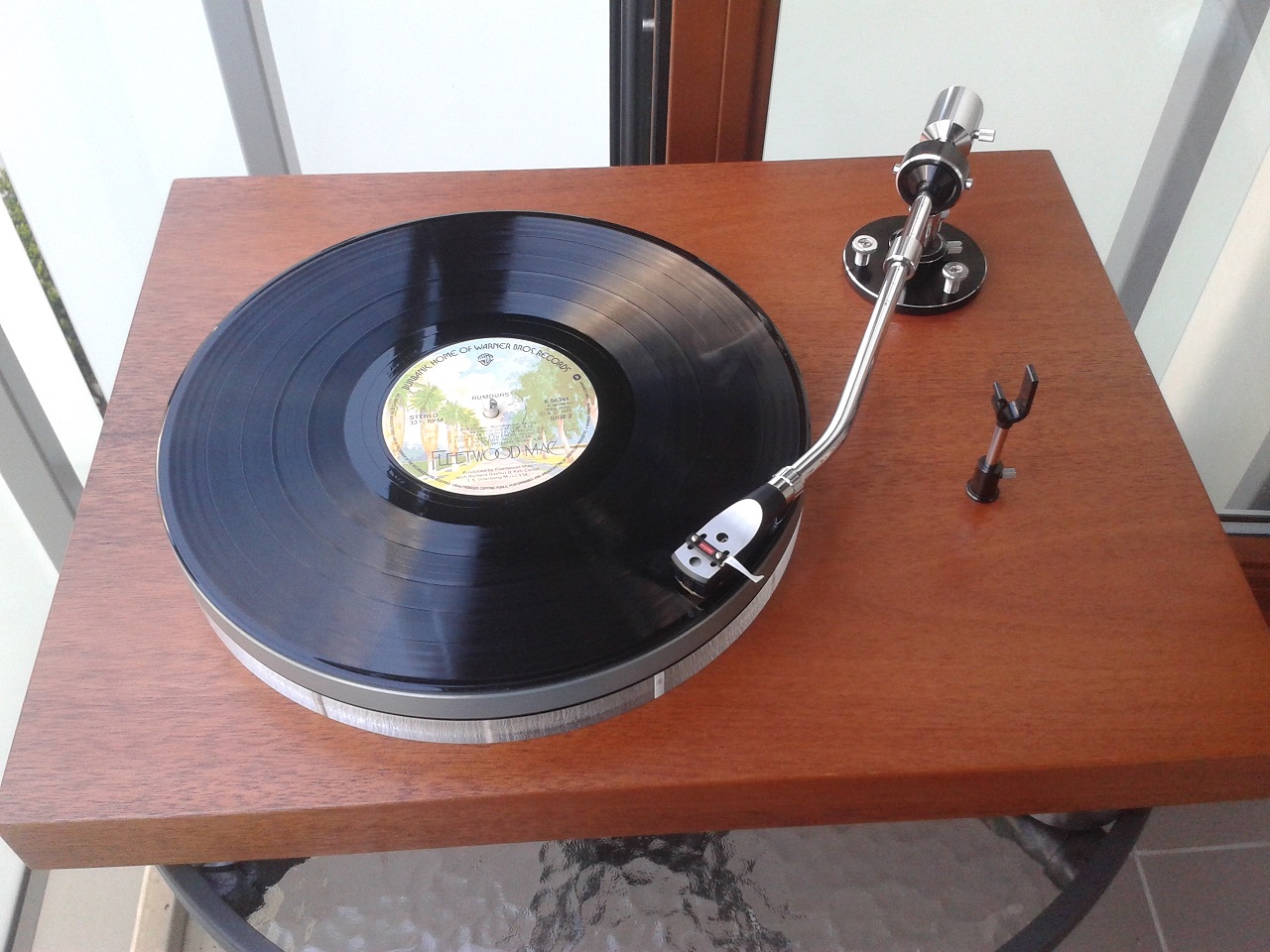

Chciałbym pochwalić się moim nowym gramofonem DiY. Na początku chciałbym zaznaczyć, że koncepcja tej maszyny jest pomysłem mojego przyjaciela – analogowca z długim stażem w audio, który ma kilka takich patentów na koncie i pomógł mi przebrnąć przez ten temat. Podchwyciłem ten pomysł i stwierdziłem, że pociągnę go, zrobię projekt, rysunki wykonawcze, wykonam niezbędne części, zamówię części handlowe, wykonam prototyp, skalibruję, wyhaczę ewentualne błędy i niedociągnięcia itp. I udało się.

Próby miały miejsce dwa tygodnie temu. Nie chcę się teraz rozpisywać jak grało i możliwe, że napiszę coś więcej przy okazji testowania kolejnej wkładki gramofonowej. Następnie został nałożony fornir na plintę i wczoraj ponowny montaż całości. Powiem tak: Denon 103SA gra na tym ramieniu i w tym napędzie klasowo i jest bardzo mocną alternatywą dla dobrych wkładek o ostrych szlifach. To dwie różne brzmieniowe bajki, które doskonale sprawdzają się przy różnych realizacjach płyt.

Jako że mój główny gramofon Micro Seiki DD-40 ma dwa ramiona 9 cali oraz 9 i 5/16 cala, jedno o masie efektywnej
7g, drugie o m.e. 16,5g to w nowym napędzie przydałoby się jakieś dłuższe i cięższe ramię - cięższe w rozumieniu większej masy efektywnej. Wybór padł na Audio-Technikę ATP-16T z myślą o zastosowaniu legendarnej
wkładki Denon DL 103, czyli małopodatnej wkładki MC LO z igłą o szlifie sferycznym. Polowanie na to ramię trwało jakoś 1,5 roku. W końcu z pewnymi przygodami udało się kupić w stanie mint. Od tamtej pory projektowanie nabrało tempa,
powstała dokumentacja oraz prototyp plinty.

Docelowo będę chciał zastosować wkładkę Denon 103R lub limitowaną 103SA. Wszystko zależeć będzie od funduszy i dostępności tej ostatniej.

W dalszym planie mam projekt i zlecenie wykonania pokrywy oraz modyfikację układu sterowania napędu gramofonu.

Pozdrawiam,
Kangie
Załączniki
Ostatnio zmieniony 23 lip 2015, 08:55 przez kangie, łącznie zmieniany 1 raz.
"Life is too short for boring HiFi..."
Awatar użytkownika
Pawelec
Posty: 3215
Rejestracja: 17 gru 2012, 20:18
Gramofon: Składak
Lokalizacja: Okolice Warszawy

Gramofon DiY by Kangie

#2

Post autor: Pawelec »

Prostota sama w sobie jest pięknem :clap: Kangie napisz coś na temat napędu ;) . Nic nie rozpoznaję :( . Jak sprawdza się podparcie trzypunktowe? Z czego zrobiłeś stopy? ............ później kolejne pytania :D
AKTUALNA SPRZEDAŻ - pierwszy post
viewtopic.php?t=15809#p307122

Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
Awatar użytkownika
kangie
Posty: 218
Rejestracja: 07 kwie 2015, 11:55

Gramofon DiY by Kangie

#3

Post autor: kangie »

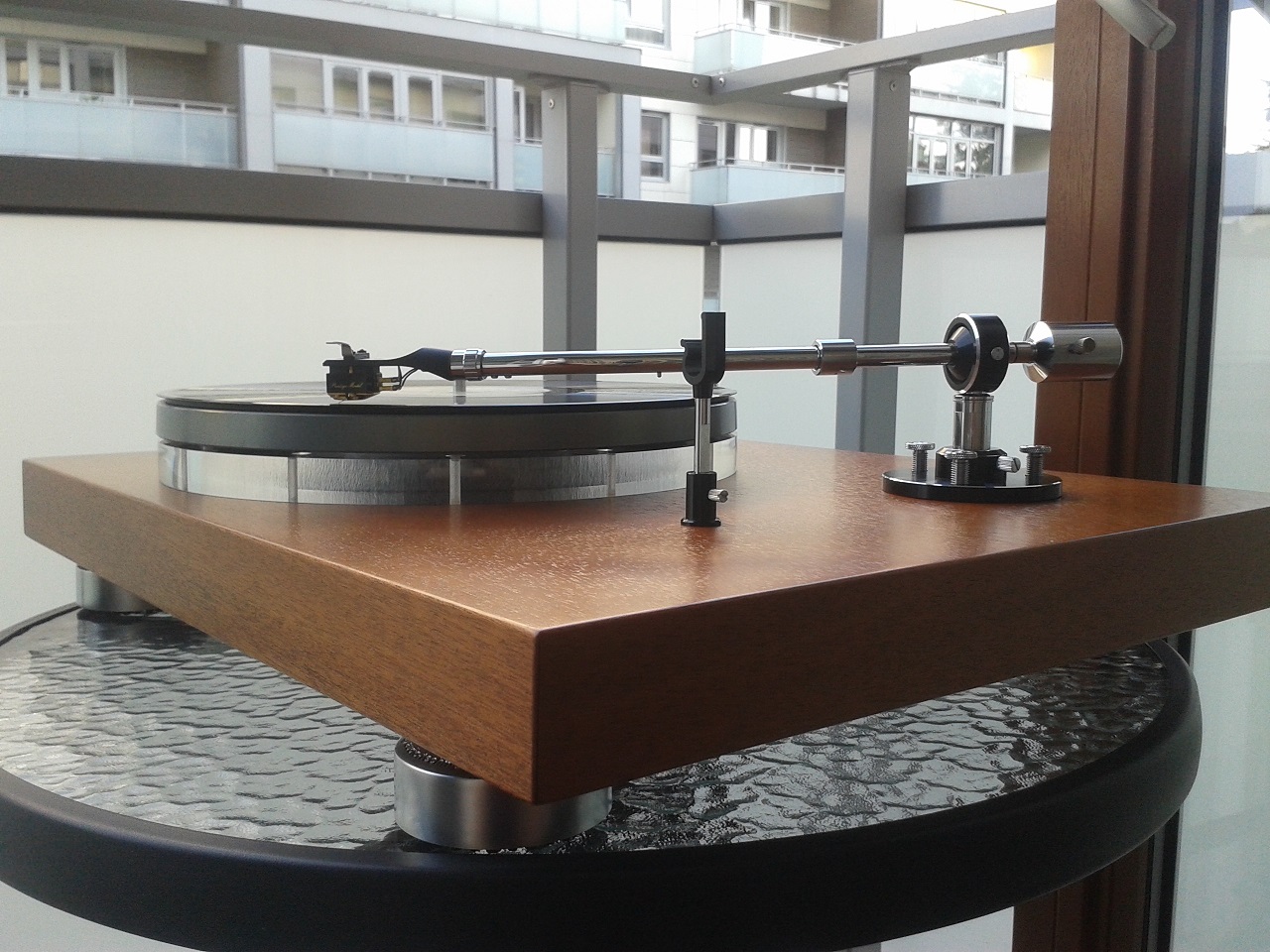

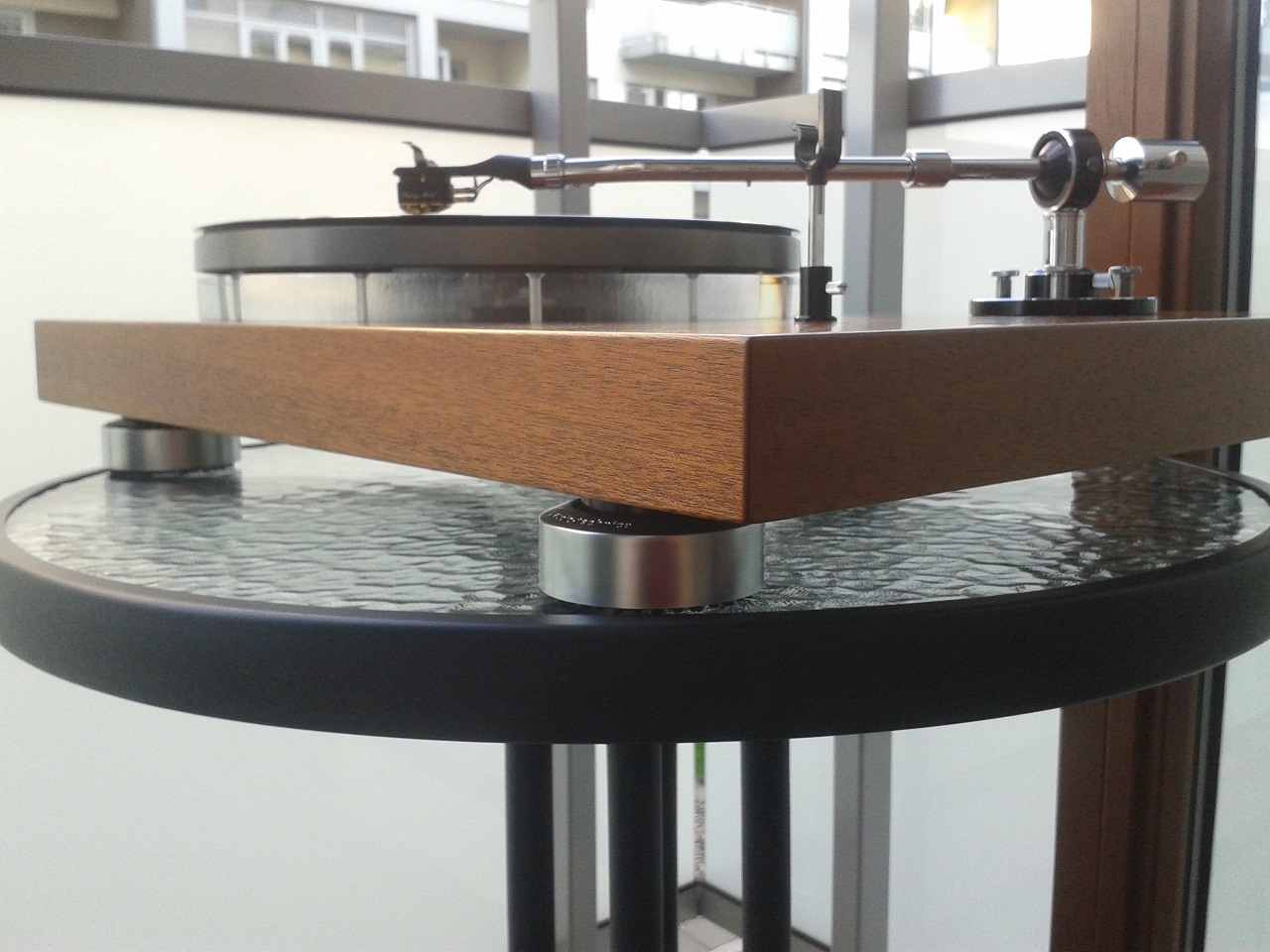

Stopy to sprawdzona Audio-Technica AT 605. Docelowo gramofon bedzie podparty w 4 punktach. Niestety czwarta stopa ulegla awarii i wymaga naprawy.

Co do kwestii napedu, to postanowilem zachowac ja w tajemnicy. Mam nadzieje, ze nie zostane za to zlinczowany ;) Napisze tylko ze wg mnie ten konkretny naped zaprojektowal i opracowal technologie wykonania geniusz (sztab kumatych ludzi). Dzisiaj takich napedow nie robi sie. I slusznie. Koszt opracowania technologii i produkcji robi swoje, a dzisiaj panowie w garniturach licza kazdy grosz. Takie czasy...
"Life is too short for boring HiFi..."
Awatar użytkownika
Pawelec
Posty: 3215
Rejestracja: 17 gru 2012, 20:18
Gramofon: Składak
Lokalizacja: Okolice Warszawy

Re: Gramofon DiY by Kangie

#4

Post autor: Pawelec »

kangie pisze: Co do kwestii napedu, to postanowilem zachowac ja w tajemnicy. Mam nadzieje, ze nie zostane za to zlinczowany ;)
Chyba jednak tak :( . Wiesz, że niektórych niewiedza boli :snooty:
Dobra, - wygląda na DD. Zastanawiam się jaki talerz wykorzystałeś i co robi dystans między plintą, a nim. Wygląda jak by był wykonany z akrylu. Jakie zadanie spełnia? (czy tylko wyrównuje VTA z AT? Czy wyważa i stabilizuje talerz? Wygląda jak by był przykręcony do plinty :doh: . Skąd jest silnik? (o sterowanie nie pytam bo napiszesz jak poprawisz ;) ) Jak wygląda zmasowanie całego układu i kabelki sygnałowe? :)
Nic się nie martw i tak nikt tego nie czyta, dla większości to nudny temat, więc zostanie tajemnicą :lol:
AKTUALNA SPRZEDAŻ - pierwszy post
viewtopic.php?t=15809#p307122

Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
Awatar użytkownika
kangie
Posty: 218
Rejestracja: 07 kwie 2015, 11:55

Re: Gramofon DiY by Kangie

#5

Post autor: kangie »

Pawelec pisze:
kangie pisze: Dobra, - wygląda na DD. Zastanawiam się jaki talerz wykorzystałeś i co robi dystans między plintą, a nim. Wygląda jak by był wykonany z akrylu. Jakie zadanie spełnia? (czy tylko wyrównuje VTA z AT? Czy wyważa i stabilizuje talerz? Wygląda jak by był przykręcony do plinty.


Nic się nie martw i tak nikt tego nie czyta, dla większości to nudny temat, więc zostanie tajemnicą :lol:
Tak, DD.

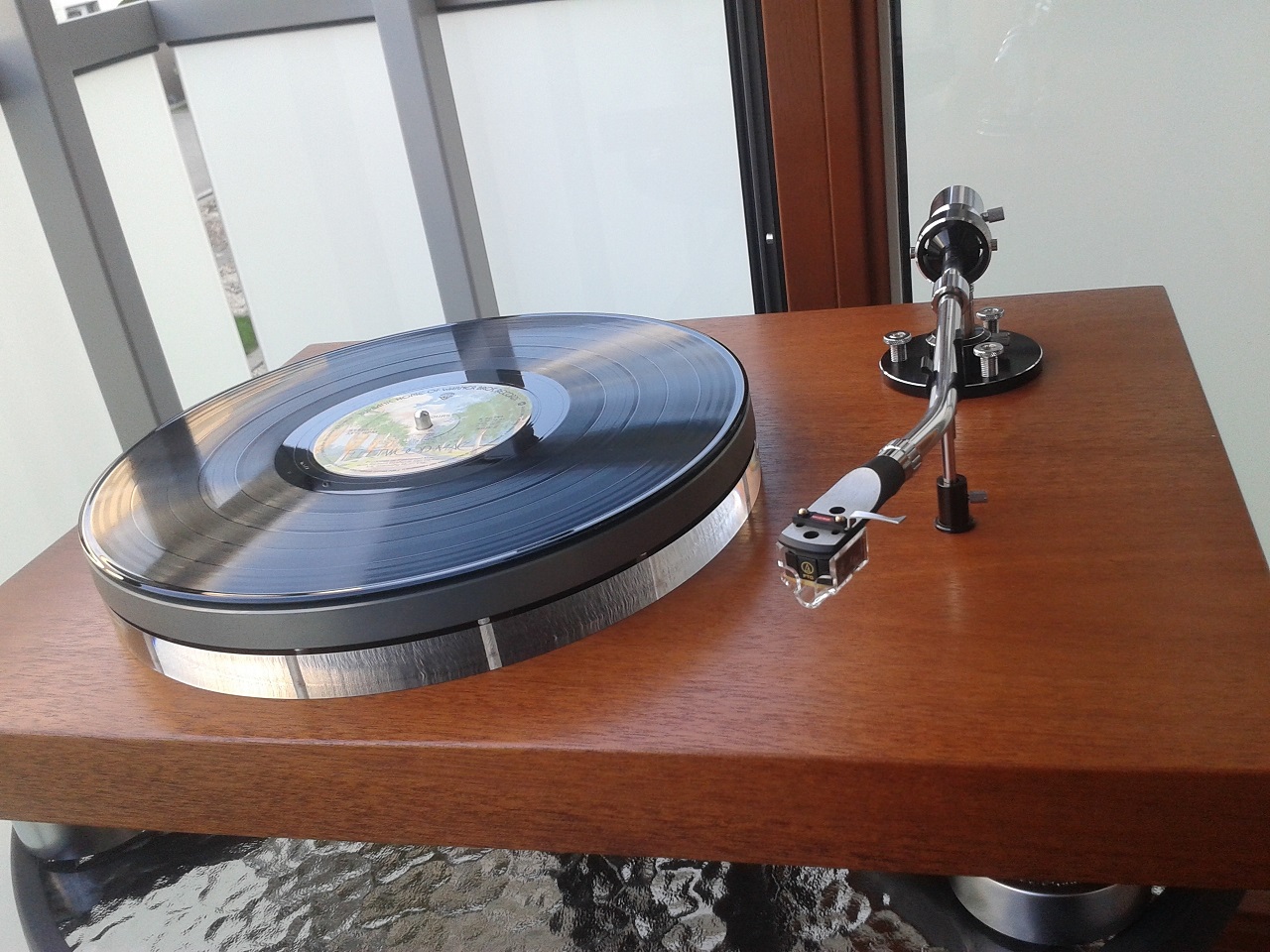

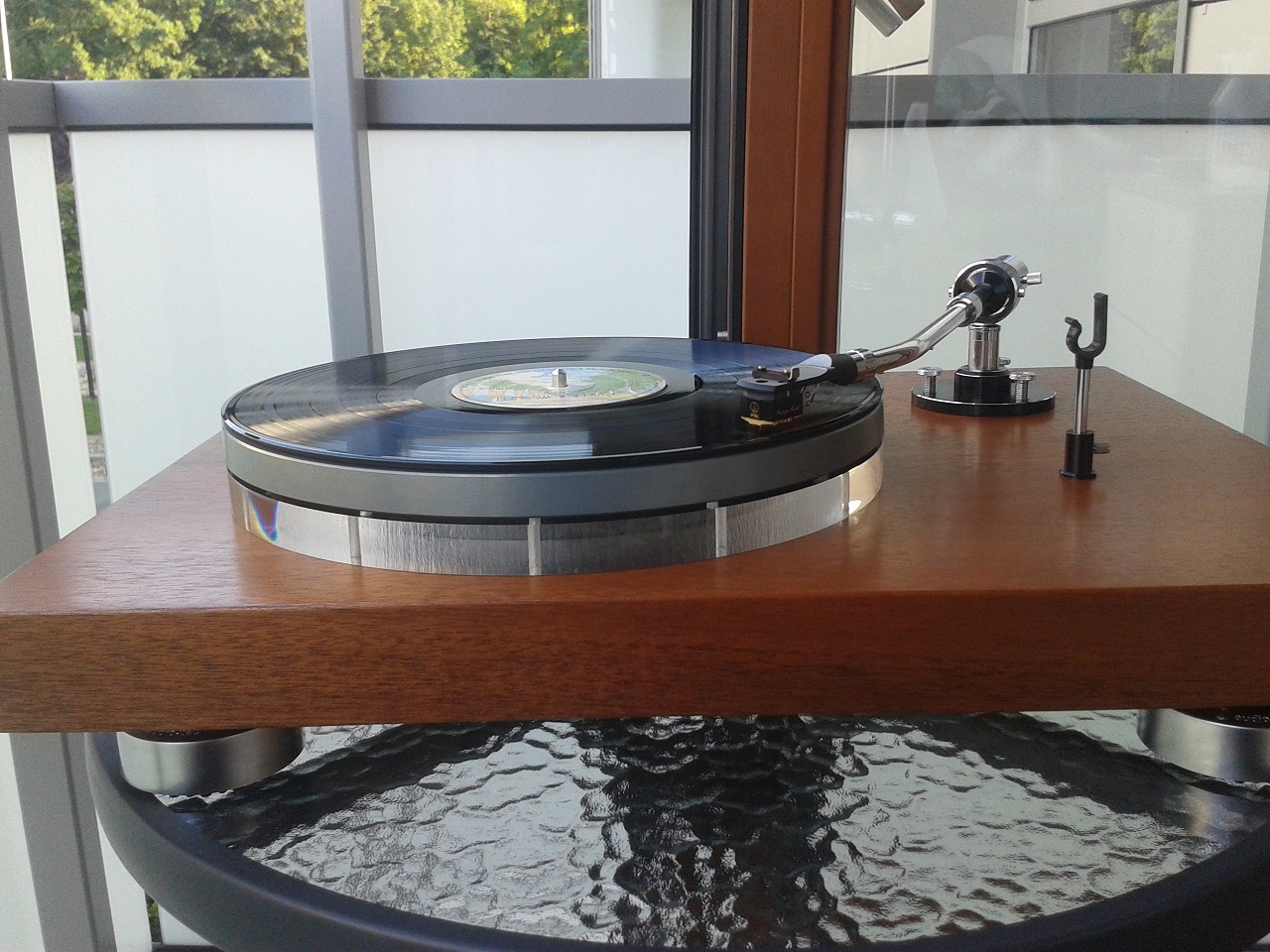

Ten pierscien akrylowy sluzy do:

1) Ukladu wytworzenia poduszki powietrznej unoszacej talerz w powietrzu, odciazajac lozysko.
2) Ukladu wytworzenia podcisnienia pomiedzy plyta i talerzem, prostujac krzywe plyciska - system rodem ze starych wysokich modeli Micro Seiki albo wspolczesnych zaprojektowanych przez bylego konstruktora Micro Seiki - Air Force One / Two.
3) Innego celu.

Co obstawiasz? ;)

Skoro nikt tego nie czyta, to moze lepiej przejsc na PW? ;)
"Life is too short for boring HiFi..."
zbyszek1982
Posty: 5029
Rejestracja: 31 gru 2012, 19:11

Re: Gramofon DiY by Kangie

#6

Post autor: zbyszek1982 »

Ja czytam. Gramofon wygląda zacnie. Ciekawi mnie czy to konstrukcja jednostkowa, czy adaptacja istniejącego napędu DD.
Awatar użytkownika
kangie
Posty: 218
Rejestracja: 07 kwie 2015, 11:55

Gramofon DiY by Kangie

#7

Post autor: kangie »

Panowie, dziekuje za mile slowa.

Zbyszku, to istniejacy naped DD z epoki. Samodzielnie takiego napedu bym nie opracowal. Mozliwe ze krecilby sie zgodnie z ruchem wskazowek zegara, i to juz bylby sukces. Na pewno nie byloby mowy o ciszy, braku wibracji i takiej plynnosci obrotow talerza. Dlatego wybralem naped opracowany przez specjalistow.
Podobnie rzecz ma sie z ramieniem. Korci mnie by zaprojektowac swoje ramie. Projekt 3D pewnie by powstal, bo papier czy Catia wszystko przyjmie. Problem bylby z wykonaniem tego. Tutaj jestem pod wielkim wrazeniem ramienia wykonanego przez Pawelca. Czapki z glow, bo to juz nie jest bulka z maslem.
"Life is too short for boring HiFi..."
MISSE
Posty: 1651
Rejestracja: 16 cze 2013, 21:59
Gramofon: Micro Seiki DDX

Gramofon DiY by Kangie

#8

Post autor: MISSE »

Ładny

tylko jedno ramię !!! przy DD można wpakować i 4 szt :pray:

z drugiej strony prawie każde 12" jest wisienką na torcie :drool:

miłego słuchania i zacięcia do dalszej syzyfowej pracy :clap:
Awatar użytkownika
Pawelec
Posty: 3215
Rejestracja: 17 gru 2012, 20:18
Gramofon: Składak
Lokalizacja: Okolice Warszawy

Gramofon DiY by Kangie

#9

Post autor: Pawelec »

Jeżeli to konstrukcja Air Force One to czapka z głowy ;). Bardzo mi się podoba Twoje podejście do poszukiwań i własnych realizacji w pogoni za doskonałością :) .
Co do mojego ramienia to radzi sobie świetnie lecz cały czas nad nim pracuje. Jest problem faktycznie z wykonaniem niektórych bardzo precyzyjnych elementów. Na bazie tych doświadczeń, teraz bym troszkę zmienił konstrukcję łożyskowania ale to inny temat. Jak pozwolisz to jesienią (teraz brak czasu) skorzystam z Twoich doświadczeń bo będę pracował nad nowym pomysłem napędu (oczywiście adoptowany) i jego obudowy.
AKTUALNA SPRZEDAŻ - pierwszy post
viewtopic.php?t=15809#p307122

Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
Awatar użytkownika
qqrydza
Posty: 45
Rejestracja: 12 mar 2015, 19:28

Gramofon DiY by Kangie

#10

Post autor: qqrydza »

Nie widać napędu i wyjść RCA.

:)

Pokaż.
Awatar użytkownika
Wojtek
Administrator
Posty: 41506
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa
Kontakt:

Gramofon DiY by Kangie

#11

Post autor: Wojtek »

Serio interesuje Ciebie wygląd wyjść sygnałowych? O ile w ogóle występują w tym wypadku :)

Przewodu zasilania też nie widać :morda:
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
Awatar użytkownika
kangie
Posty: 218
Rejestracja: 07 kwie 2015, 11:55

Re: Gramofon DiY by Kangie

#12

Post autor: kangie »

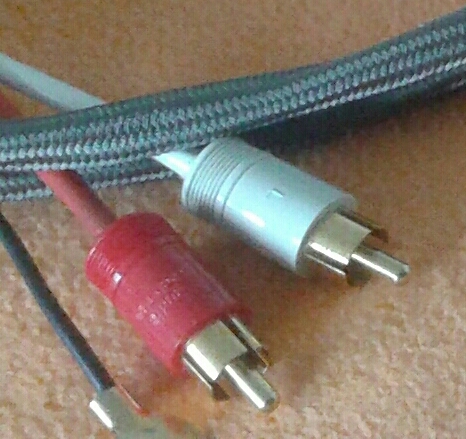

Ramiona z epoki firmy Audio-Technica mialy standardowe gniazda w dolnej czesci rurki pivotu ramienia. Przewody sygnalowe z jednej strony mialy 2xRCA i przewod masowy, a z drugiej strony wtyczke pasujaca do gniazda w rurce ramienia. Tak samo mam w AT-1007. Puszke z gniazdami RCA uwazam za zbyteczna. W przyszlosci planuje zakup podobnego przewodu wyzszej jakosci opartego na srebrze.

Przewodu zasilajacego na zdjeciu rzeczywiscie nie widac. Silnik zasilam bezposrednio zasilaczem zewnetrznym wtyczkowym pradu zmiennego firmy Tatarek.
Załączniki
"Life is too short for boring HiFi..."
Awatar użytkownika
kangie
Posty: 218
Rejestracja: 07 kwie 2015, 11:55

Re: Gramofon DiY by Kangie

#13

Post autor: kangie »

Korzystam w chwili. Chata wolna. Można delektować się w pełni muzyką :)
Pozdrawiam melomanów zakręconych na punkcie gramofoniarstwa i nie tylko.
Załączniki
"Life is too short for boring HiFi..."
Awatar użytkownika
qqrydza
Posty: 45
Rejestracja: 12 mar 2015, 19:28

Re: Gramofon DiY by Kangie

#14

Post autor: qqrydza »

Wojtek pisze:Serio interesuje Ciebie wygląd wyjść sygnałowych? O ile w ogóle występują w tym wypadku :)
:)
Bez nich wygląda podejrzanie.
:]

@kangie popłynąłeś.

:D

... napędu dalej nie chce pokazać.

Pozdrawiam.
Awatar użytkownika
Ukaniu
Posty: 343
Rejestracja: 21 lis 2013, 09:23
Gramofon: 701,701,721,701,721
Lokalizacja: Jaktorów
Kontakt:

Re: Gramofon DiY by Kangie

#15

Post autor: Ukaniu »

qqrydza pisze: ... napędu dalej nie chce pokazać.
Ale to widać co to jest ;-) To napęd który w testach prasowych i pomiarach w/f nie wykazał mierzalnych wartości, do tego stopnia że testujący sięgnęli po specjalne wzorcowe płyty pomiarowe ...
Znaczy mnie się wydaje, że ja wiem :-) Ale ten profil, oj ten profil...
