[Gramofon] Plinta DIY i renowacja THORENS TD 126
- Pawelec
- Posty: 3217
- Rejestracja: 17 gru 2012, 20:18
- Gramofon: Składak
- Lokalizacja: Okolice Warszawy
[Gramofon] Plinta DIY i renowacja THORENS TD 126
Od pewnego czasu bawię się w odnawianie i przerabianie gramofonów Thorens TD 126 MK II i III. Jestem w trakcie roboty z takowym, więc postanowiłem się podzielić na forum swą „radosną twórczością” . 126-ka jest jednym z ciekawszych rozwiązań technicznych lecz moim zdaniem wygląda tak sobie. Miękki zawieszenie świetnie radzi sobie z niekorzystnymi czynnikami zewnętrznymi, a napęd paskowy w tym układzie daje stabilne obroty w zakresie 33,3/45/78 obrotów. Dość uniwersalne ramię TP 16 człkiem dobrze radzi sobie również z MC. Tyle na wstępie i czas na robotę. Liczę na pomoc (bym nie strzelił jakiegoś babola), a także pomysły ugerade’u tego egzemplarza.
Zacząłem od rozłożenia na czynniki pierwsze. Teraz kolejno będę zajmował się poszczególnymi elementami gramiaka.

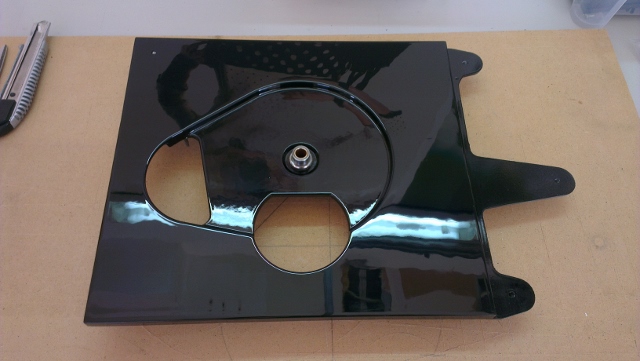

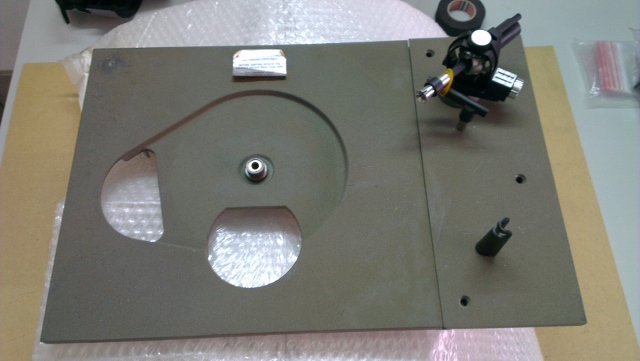

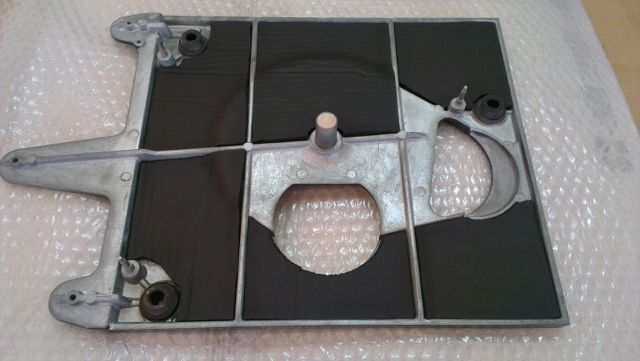

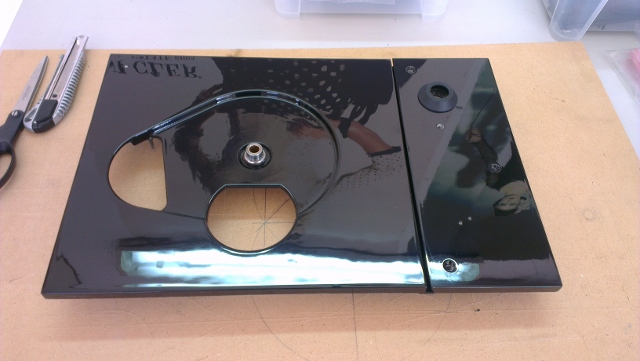

Czas na płytę wierzchnią. Składa się z dwóch części. Pierwsza to odlew aluminiowy z gniazdem talerza. Druga – drewnopochodna (wygląda na MDF) stanowi podstawę mocowania ramienia. Po rozmontowaniu obie częsci wraz ze śróbkami pojechały do lakiernika. Po powroocie postanowiłem tak jak forumowy Zbyszek radzi, podkleić częściowo samoprzylepną matą butylową o grubości 6mm. Wydaje mi się, że jak na ten element ilość maty wystarczy. C.d.n.....
Zacząłem od rozłożenia na czynniki pierwsze. Teraz kolejno będę zajmował się poszczególnymi elementami gramiaka.
Czas na płytę wierzchnią. Składa się z dwóch części. Pierwsza to odlew aluminiowy z gniazdem talerza. Druga – drewnopochodna (wygląda na MDF) stanowi podstawę mocowania ramienia. Po rozmontowaniu obie częsci wraz ze śróbkami pojechały do lakiernika. Po powroocie postanowiłem tak jak forumowy Zbyszek radzi, podkleić częściowo samoprzylepną matą butylową o grubości 6mm. Wydaje mi się, że jak na ten element ilość maty wystarczy. C.d.n.....
AKTUALNA SPRZEDAŻ - pierwszy post
viewtopic.php?t=15809#p307122
Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
viewtopic.php?t=15809#p307122
Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
-
- Posty: 5029
- Rejestracja: 31 gru 2012, 19:11
-
- Posty: 1214
- Rejestracja: 18 paź 2011, 15:11
- Lokalizacja: Pń
THORENS TD 126 MK II i III
TP 16 z której serii? Bo II i III są bardzo lekkie i do MCLO nie nadają się.
- Pawelec
- Posty: 3217
- Rejestracja: 17 gru 2012, 20:18
- Gramofon: Składak
- Lokalizacja: Okolice Warszawy
THORENS TD 126 MK II i III
Zapewne masz rację. U mnie wisi Yamaha MC 9 i całkiem dobrz sobie radzi. MCLO będę potrzebował do technicsa sp 15 jak będzie ramię 12". Thorens to zabawa dodatkowa.
AKTUALNA SPRZEDAŻ - pierwszy post
viewtopic.php?t=15809#p307122
Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
viewtopic.php?t=15809#p307122
Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
- Pawelec
- Posty: 3217
- Rejestracja: 17 gru 2012, 20:18
- Gramofon: Składak
- Lokalizacja: Okolice Warszawy
THORENS TD 126 MK II i III

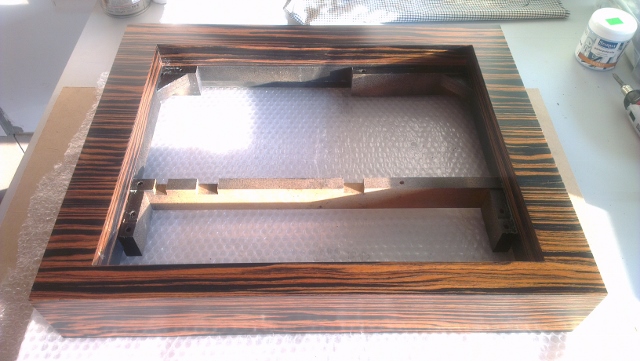

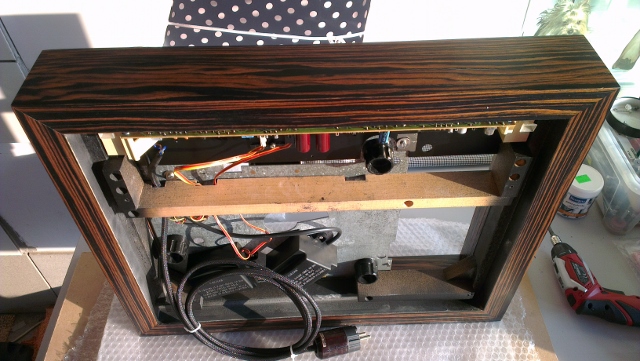

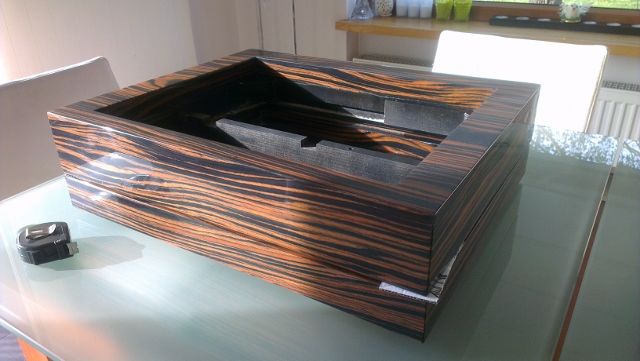

Mam już ukończoną obudowę. Okleiłem ją dodatkowymi warstwami sklejki i wykończyłem fornirem naturalnym z drewna hebanowego. Lakiernik dołożył kilka warstw półmatu.

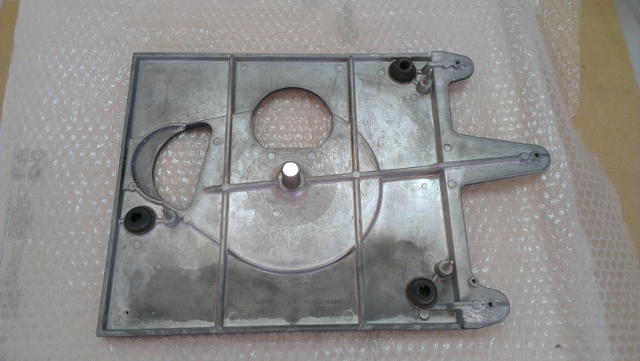

Chassis bardzo dokładnie oczyszczone i dzięki temu wszystkie elementy regulacji takie jak np. gniazda zawieszenia działają precyzyjnie. Sprężyny prawie jak nowe. „Łatwo” teraz wypoziomować pływającą płytę wraz z talerzem i ramieniem ( piszę w cudzysłowie bo najlepiej regulować poziom i odległości na zasadzie kanału samochodowego). Wymieniony kabel zasilania z nową wtyczką, jedna żarówka podświetlenia, oczyszczone styki złączek.
Po dokładnym przepłukaniu gniazda osi podtalerza wygląda na to, że luzów nie ma. Zastosuję chyba rzadki olej silikonowy.
No to zaczynamy powoli składać.
Chassis bardzo dokładnie oczyszczone i dzięki temu wszystkie elementy regulacji takie jak np. gniazda zawieszenia działają precyzyjnie. Sprężyny prawie jak nowe. „Łatwo” teraz wypoziomować pływającą płytę wraz z talerzem i ramieniem ( piszę w cudzysłowie bo najlepiej regulować poziom i odległości na zasadzie kanału samochodowego). Wymieniony kabel zasilania z nową wtyczką, jedna żarówka podświetlenia, oczyszczone styki złączek.
Po dokładnym przepłukaniu gniazda osi podtalerza wygląda na to, że luzów nie ma. Zastosuję chyba rzadki olej silikonowy.
No to zaczynamy powoli składać.
Ostatnio zmieniony 10 sie 2014, 00:00 przez Pawelec, łącznie zmieniany 1 raz.
AKTUALNA SPRZEDAŻ - pierwszy post
viewtopic.php?t=15809#p307122
Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
viewtopic.php?t=15809#p307122
Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
-
- Posty: 344
- Rejestracja: 24 wrz 2011, 00:34
- Pawelec
- Posty: 3217
- Rejestracja: 17 gru 2012, 20:18
- Gramofon: Składak
- Lokalizacja: Okolice Warszawy
THORENS TD 126 MK II i III
Liście są łączone (szyte). Nie widać łączenia nawet przez lupę .
AKTUALNA SPRZEDAŻ - pierwszy post
viewtopic.php?t=15809#p307122
Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
viewtopic.php?t=15809#p307122
Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
- Cracker
- Posty: 9658
- Rejestracja: 29 gru 2012, 20:16
THORENS TD 126 MK II i III
Panie Pawelec, piknie to wygląda.
Profesjonalna robota.
Profesjonalna robota.
Ostatnio zmieniony 13 sie 2014, 02:00 przez Cracker, łącznie zmieniany 1 raz.
Just take those old records off the shelf
I'll sit and listen to 'em by myself
Today's music ain't got the same soul
I like that old time rock and roll
I'll sit and listen to 'em by myself
Today's music ain't got the same soul
I like that old time rock and roll
- Pawelec
- Posty: 3217
- Rejestracja: 17 gru 2012, 20:18
- Gramofon: Składak
- Lokalizacja: Okolice Warszawy
THORENS TD 126 MK II i III

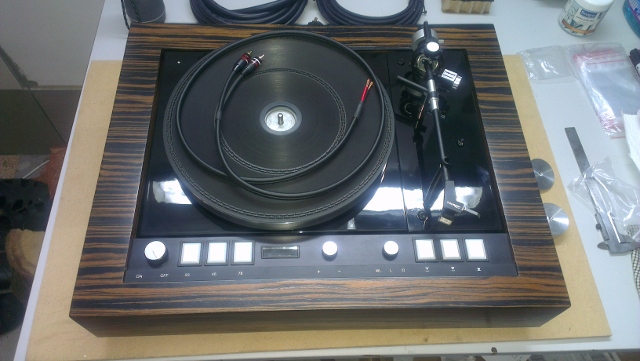

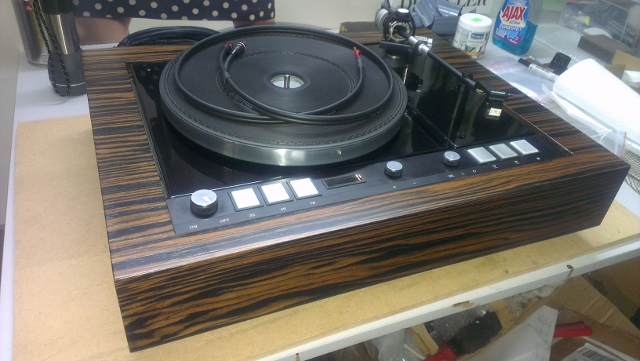

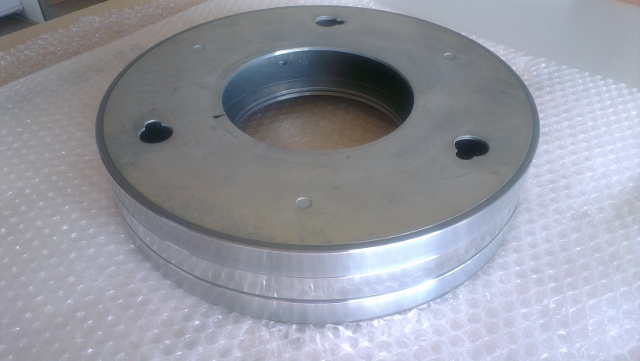

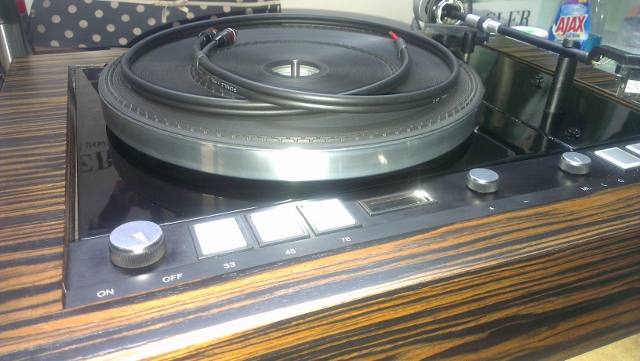

Kolejne małe kroki . Talerz wypolerowany i ramię zamontowane. Przygotowane kabelki SHULZ DK3 do wlutowania bezpośrednio z kabelkami ramienia.
AKTUALNA SPRZEDAŻ - pierwszy post
viewtopic.php?t=15809#p307122
Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
viewtopic.php?t=15809#p307122
Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
- Pawelec
- Posty: 3217
- Rejestracja: 17 gru 2012, 20:18
- Gramofon: Składak
- Lokalizacja: Okolice Warszawy
THORENS TD 126 MK II i III

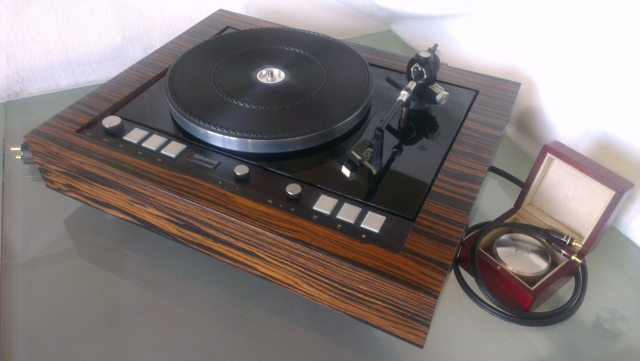

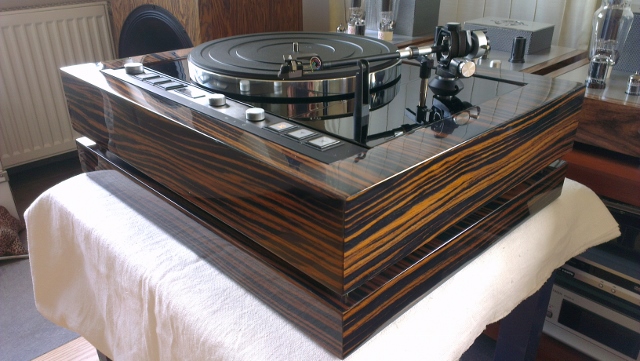

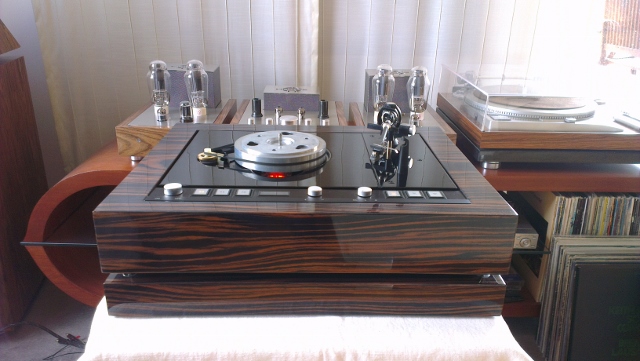

No i z garażu można przejść do domowej sesji zdjęciowej . Gotowe .
AKTUALNA SPRZEDAŻ - pierwszy post
viewtopic.php?t=15809#p307122
Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
viewtopic.php?t=15809#p307122
Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
-
- Posty: 1025
- Rejestracja: 31 maja 2013, 09:43
THORENS TD 126 MK II i III
Mozna zapytac na ile wyceniasz ten gramofon po renowacji ?
Piekna robota
Piekna robota
-
- Posty: 1651
- Rejestracja: 16 cze 2013, 21:59
- Gramofon: Micro Seiki DDX
- Pawelec
- Posty: 3217
- Rejestracja: 17 gru 2012, 20:18
- Gramofon: Składak
- Lokalizacja: Okolice Warszawy
THORENS TD 126 MK II i III

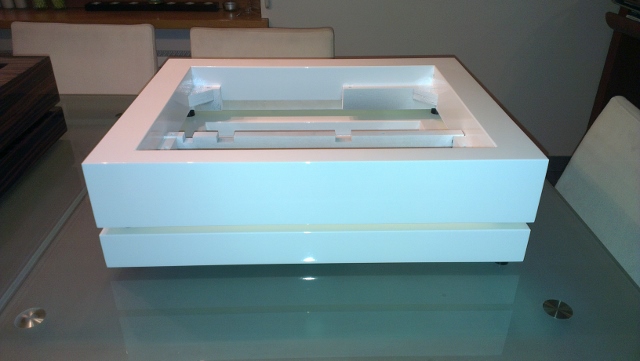

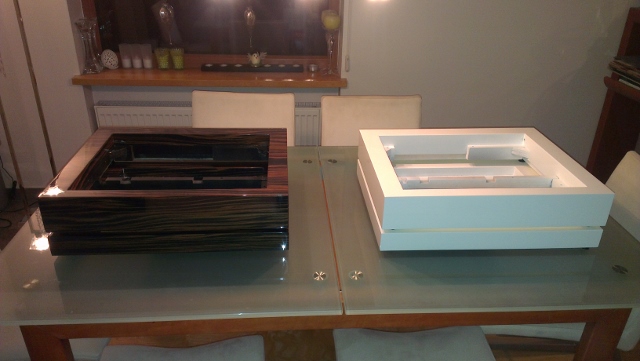

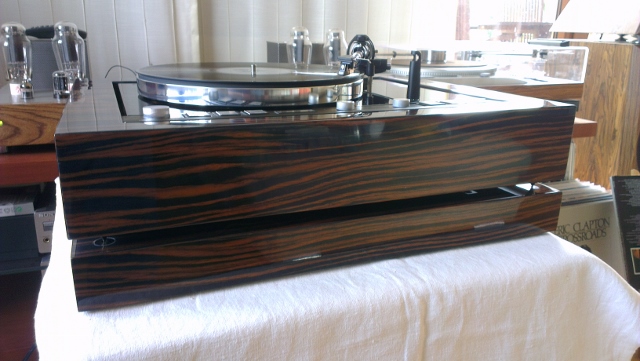

Dalsza zabawa w TD 126. Teraz popełniłem egzemplarz na zamówienie (mam nadzieję, że zamawiający odbierze - jak nie to trafi na ebay).
