Wymiana transformatora ze 100V na 230V.

Klamoty domowej roboty
ODPOWIEDZ
Awatar użytkownika
mrcnoos
Posty: 3758
Rejestracja: 26 gru 2018, 08:40
Gramofon: Składak
Lokalizacja: pomorskie

Wymiana transformatora ze 100V na 230V.

#1

Post autor: mrcnoos »

Przyszedł mi do głowy pomysł pozbycia się trafo wbudowanego w gramofon i drugiego zewnętrznego.
Zmiana miałaby dotyczyć mojego Micro Seiki DD-8, ale niestety moje umiejętności nie pozwalają mi na popchnięcie tematu z problemem dalej.
Od razu zaznaczam, że nie znam się na elektronice i dlatego piszę tutaj. Umiem się posługiwać lutownicą i miernikiem ;)
Decyzja o takich kombinacjach przyszła mi o tyle łatwiej, że do moich dwóch DD-8 musiałem kupić jeszcze dawcę. Także w sumie mam 2,5 gramofonu :D
W gramofonie dawcy jest wszystko co potrzebne, żeby poeksperymentować podmianę transformatorów. Niby prosta sprawa, pomierzyłem oryginalne trafo, wyszło około 24V. Na tabliczce znamionowej oryginalnego trafo jest informacja: 100V uzwojenie pierwotne, 22 V wtórne i 11VA, 50/60Hz. Mój zewnętrzny transformator na tabliczce ma 100V i daje z pomiarów około 103V.
Dobrałem trafo wymiarowo oraz parametrami: 230 V pierwotne, 24 V wtórne, 12VA, 50/60Hz.

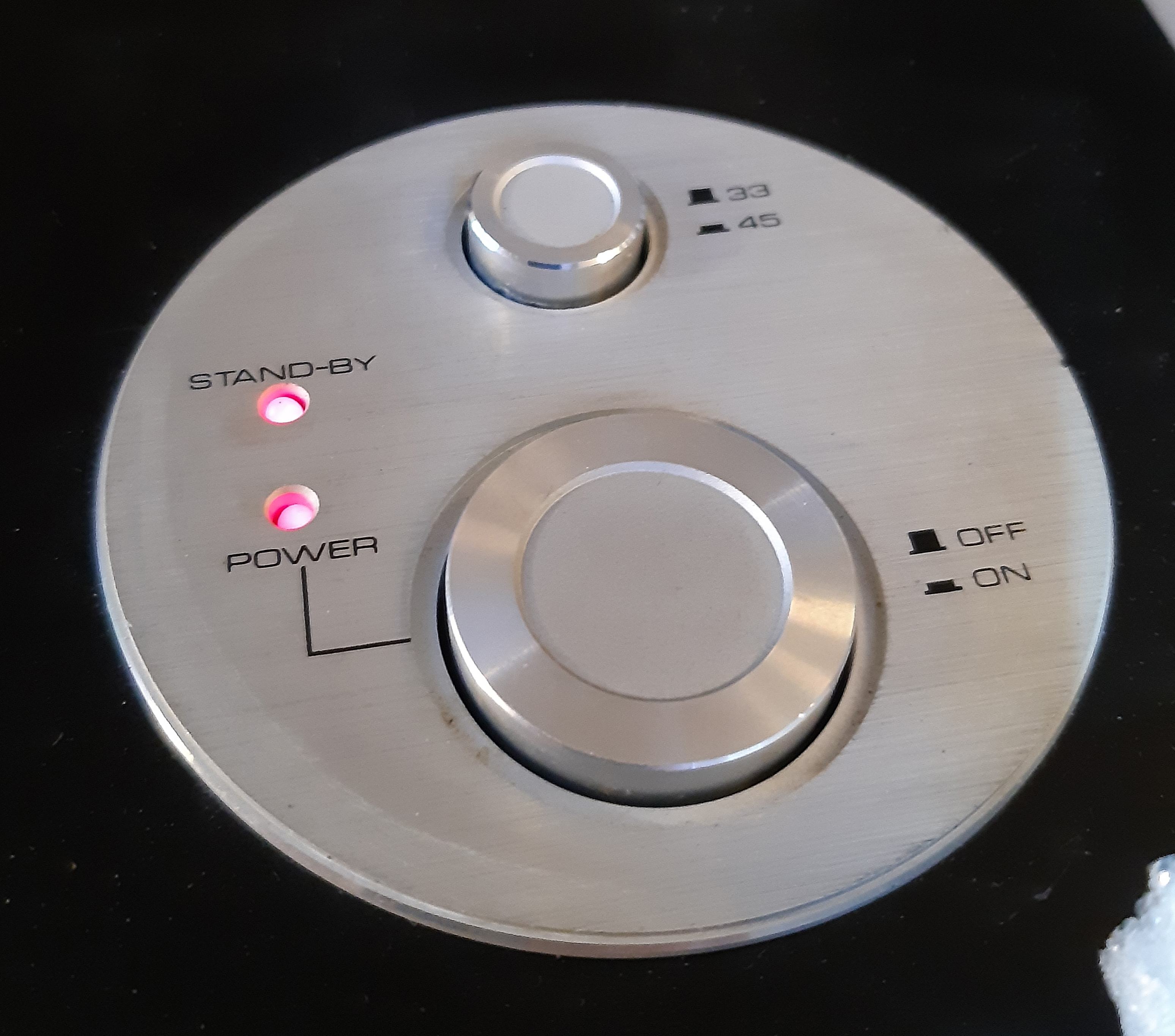

Wydawało mi się, że wystarczy tylko przelutować odpowiednie przewody...W zasadzie to sprzęt działa, talerz się kręci z właściwymi obrotami. Ale, mimo wyłączonego przycisku POWER diody cały czas się palą. No coś nie tak.
Napięcie stałe z sekcji zasilania mimo wyłączonego przycisku jest na poziomie 4,75V. Porównałem w obu sprawnych gramofonach i tam jest około 0,3 V. Dla włączonego przycisku jest około 24V stałego prądu, zarówno w dawcy jak i sprawnym gramofonie.
Sprawdziłem kondensatory i tam też jest wyższe napięcie, podobny poziom jak na wyjściu stałego napięcia z sekcji zasilania.
Myślałem, że coś popsułem po drodze I wlutowałem oryginalne trafo I diody przestały świecić, problem zniknął.
Czy ktoś z szanownych Kolegów wie o co chodzi, ewentualnie może coś podpowiedzieć?
Załączniki
Awatar użytkownika
chudy_b
Posty: 4001
Rejestracja: 05 lis 2013, 14:54
Lokalizacja: Wólka

Re: Wymiana transformatora ze 100V na 230V.

#2

Post autor: chudy_b »

Masz schemat do tego gramofonu? Włącznik zasilania jest po stronie pierwotnej, czy wtórnej trafa? Coś przez skórę czuję, że jest to problem podobny do żarzenia żarówek LED przy nieprawidłowo podłączonej instalacji elektrycznej w domu.

Na pewno na początek możesz spróbować zamienić miejscami przewody od trafa. I po stronie pierwotnej i po wtórnej. Ale nie jednocześnie. Najpierw z jednej strony, a jak to nic nie da to z drugiej. Jeśli włącznik zasilania jest po stronie pierwotnej to zapewne jest do niego przylutowany kondensator. Sprawdź na jakie jest napięcie.
Ostatnio zmieniony 13 kwie 2020, 02:36 przez chudy_b, łącznie zmieniany 1 raz.
IVAN
Posty: 215
Rejestracja: 12 sty 2019, 17:54
Gramofon: SONY PS-X4
Lokalizacja: ŁÓDZ

Re: Wymiana transformatora ze 100V na 230V.

#3

Post autor: IVAN »

A tych kabli czerwonych nie zamieniłeś przez przypadek plus z minusem ?
Mój skromny zestaw początkującego to VINCENT SV-227MK / TEUFEL CONNECTOR / HK DVD 22 , SCHIIT MANI , SONY PS-X4 + XL25 / Ortofon 2M RED , ARCUS TL 160 + DiY 2 way w strzępach
Awatar użytkownika
chudy_b
Posty: 4001
Rejestracja: 05 lis 2013, 14:54
Lokalizacja: Wólka

Re: Wymiana transformatora ze 100V na 230V.

#4

Post autor: chudy_b »

IVAN pisze:
13 kwie 2020, 02:34
A tych kabli czerwonych nie zamieniłeś przez przypadek plus z minusem
Jesli chodzi Ci o te wychodzące z trafa, to tam nie ma plusa i minusa.
IVAN
Posty: 215
Rejestracja: 12 sty 2019, 17:54
Gramofon: SONY PS-X4
Lokalizacja: ŁÓDZ

Re: Wymiana transformatora ze 100V na 230V.

#5

Post autor: IVAN »

pierwsza lepsza instrukcja od transformatora :

Podłączenie transformatora do modułu zasilacza
Przy podłączaniu transformatora do modułu MZ-01 należy zwrócić uwagę na właściwe podłączenie uzwojeń:
a) w przypadku transformatora z jednym uzwojeniem podłączamy je do jednego z wejść AC.
b) przy podwójnym uzwojeniu wtórnym transformatora należy zwrócić uwagę na polaryzację faz. Podłączając sugerujemy się oznaczeniami na transformatorze i płytce zasilacza. Sprawdzamy Poszczególne fazy i odnajdujemy początki uzwojeń. Po zlokalizowaniu wyżej wymienionych. instalujemy je w pinach złącza AC. Początki lub końce obu uzwojeń należy podłączyć do wejść AC oznaczonych kropką.


edit:

A ok na zdjęciu widać mostek prostowniczy, który ustala napięcie plus i minus z trafa
Mój skromny zestaw początkującego to VINCENT SV-227MK / TEUFEL CONNECTOR / HK DVD 22 , SCHIIT MANI , SONY PS-X4 + XL25 / Ortofon 2M RED , ARCUS TL 160 + DiY 2 way w strzępach
Awatar użytkownika
mrcnoos
Posty: 3758
Rejestracja: 26 gru 2018, 08:40
Gramofon: Składak
Lokalizacja: pomorskie

Re: Wymiana transformatora ze 100V na 230V.

#6

Post autor: mrcnoos »

Też to kurczę sprawdzałem i przelutowałem wszystkie odnogi po stronie wtórnej i pierwotnej. Bez efektu. W sumie 4 kombinacje.
Dedykowanego dokładnego schematu nie ma i nie będzie. A nie będzie dlatego, że siedzą tam silniki JVC, a japońska sekcja nie istnieje, rozwiązali ten dział,
archiwum brak. Napisałem do nich do Japonii i dostałem odpowiedź z podobnym schematem z któregoś Victora. Odpalę kompa i poszukam. Wrzucę później.
Awatar użytkownika
mrcnoos
Posty: 3758
Rejestracja: 26 gru 2018, 08:40
Gramofon: Składak
Lokalizacja: pomorskie

Re: Wymiana transformatora ze 100V na 230V.

#7

Post autor: mrcnoos »

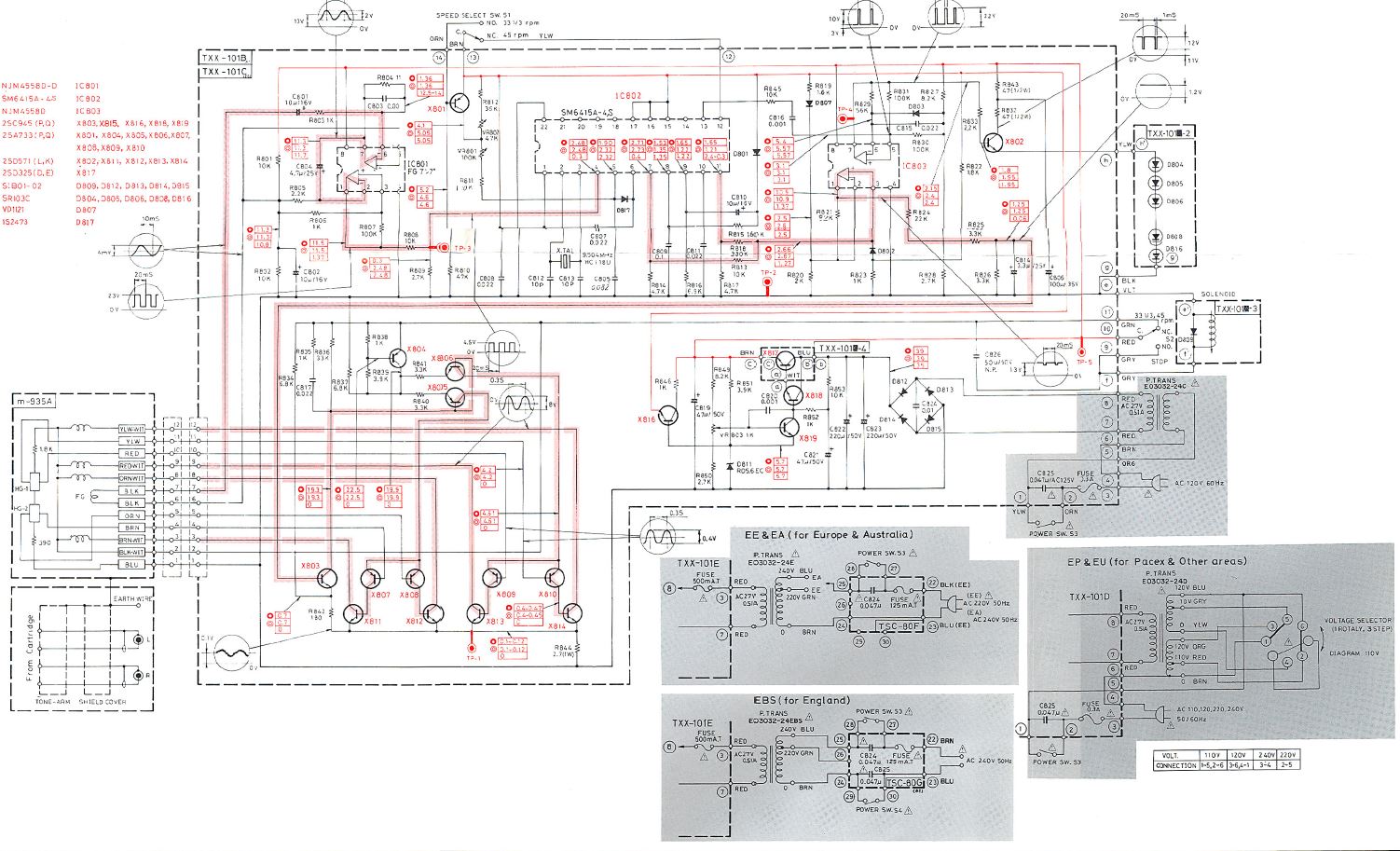

Odgrzebałem korespondencję z Japończykami i podali mi najbliższy schemat z dostępnych. Jest to schemat do Victor QL-5B.
Całość schematu odnalazłem dopiero na vinylengine.
https://we.tl/t-DHpBjWLHnq
To chyba jest to samo co u mnie, ale tu już moja wiedza się kończy.
IVAN
Posty: 215
Rejestracja: 12 sty 2019, 17:54
Gramofon: SONY PS-X4
Lokalizacja: ŁÓDZ

Re: Wymiana transformatora ze 100V na 230V.

#8

Post autor: IVAN »

na zdjęciu niewyraźnie widać tego , czy sw masz połączone z pt2 ?
Mój skromny zestaw początkującego to VINCENT SV-227MK / TEUFEL CONNECTOR / HK DVD 22 , SCHIIT MANI , SONY PS-X4 + XL25 / Ortofon 2M RED , ARCUS TL 160 + DiY 2 way w strzępach
Awatar użytkownika
metallsnow
Posty: 1563
Rejestracja: 25 paź 2016, 20:26
Gramofon: Wega 301P

Re: Wymiana transformatora ze 100V na 230V.

#9

Post autor: metallsnow »

Ja bym spróbował wymienić kondensator C825, ten przy wyłączniku. Ktoś tu na forum miał problemy z ampli, który się włączał sam przez uszkodzony kond przy włączniku (o ile mnie pamięć nie myli ;) ).
Wega Modul 301P+ADCQLM/AT13EaV/OM10, Sony TA-F570ES, Akai CD-62, JVC TD-X502, Pioneer N-30AE, Onkyo T-4270, Heco TE 1200
Marantz PM-45, Sony MDS-JE520, Summit Exclusive RF550 i pecet
Awatar użytkownika
chudy_b
Posty: 4001
Rejestracja: 05 lis 2013, 14:54
Lokalizacja: Wólka

Re: Wymiana transformatora ze 100V na 230V.

#10

Post autor: chudy_b »

Ze schematu wynika, że poza jedną jakąs dziwną wersją, w pozostałych włącznik sieciowy jest po stronie pierwotnej i ma równolegle dolutowany kondensator przeciwprzepięciowy. Na nim na razie bym się skupił. Sprawdź na jakie jest napięcie. Możesz go też na próbę wylutować. Jeśli to pomoże kup nowy o takiej samej pojemności, ale na wyższe napięcie, nawet 630V.
Awatar użytkownika
metallsnow
Posty: 1563
Rejestracja: 25 paź 2016, 20:26
Gramofon: Wega 301P

Re: Wymiana transformatora ze 100V na 230V.

#11

Post autor: metallsnow »

chudy_b pisze:
13 kwie 2020, 11:27
o takiej samej pojemności, ale na wyższe napięcie, nawet 630V.
Ze schematu wychodzi, że tam oryginalnie siedzi 0,047µF na 125V AC
Wega Modul 301P+ADCQLM/AT13EaV/OM10, Sony TA-F570ES, Akai CD-62, JVC TD-X502, Pioneer N-30AE, Onkyo T-4270, Heco TE 1200
Marantz PM-45, Sony MDS-JE520, Summit Exclusive RF550 i pecet
Awatar użytkownika
chudy_b
Posty: 4001
Rejestracja: 05 lis 2013, 14:54
Lokalizacja: Wólka

Re: Wymiana transformatora ze 100V na 230V.

#12

Post autor: chudy_b »

metallsnow pisze:
13 kwie 2020, 11:32
Ze schematu wychodzi, że tam oryginalnie siedzi 0,047µF na 125V AC
No to by tłumaczyło problem.
Awatar użytkownika
mrcnoos
Posty: 3758
Rejestracja: 26 gru 2018, 08:40
Gramofon: Składak
Lokalizacja: pomorskie

Re: Wymiana transformatora ze 100V na 230V.

#13

Post autor: mrcnoos »

Dzięki za konsultacje i pomoc Panowie.
Na testowym gzemplarzu pełen sukces.
Ale jak to zwykle bywa coś było inaczej. Nie było oznaczenia C825, tylko C01 odczytane bezpośrednio z płytki. Także odnalazłem jedyny równoległy i poszło. Dodatkowo ten kondesator jest na 600V :think:, dlaczego?
Załączniki
Awatar użytkownika
chudy_b
Posty: 4001
Rejestracja: 05 lis 2013, 14:54
Lokalizacja: Wólka

Re: Wymiana transformatora ze 100V na 230V.

#14

Post autor: chudy_b »

Pełen sukces czyli co? Wylutowałeś kondensator i diody zachowują się poprawnie? Ok. Ale kondensator musisz podmienić na nowy. Dopiero wtedy ogłosisz sukces ;)
mrcnoos pisze:
13 kwie 2020, 14:05
Dodatkowo ten kondesator jest na 600V :think:, dlaczego?
A dlaczego nie? Może już ktoś wcześniej go wymieniał? Wyższe napięcie znamionowe nie przeszkadza.
Awatar użytkownika
mrcnoos
Posty: 3758
Rejestracja: 26 gru 2018, 08:40
Gramofon: Składak
Lokalizacja: pomorskie

Re: Wymiana transformatora ze 100V na 230V.

#15

Post autor: mrcnoos »

Dobra, pół sukcesu :) Słychać w glośnikach przepięcia ;)
Ten 600V jest oryginalny. W pozostałych dwóch gramofonach jest taki sam.
