[Przedwzmacniacz] BUphono - relacja z budowy
Nikt nic nie kombinował przy opakowaniu/wyglądzie Bufonika?
Ja nie wytrzymałem i postanowiłem wystrugać (dosłownie) sam małe co nieco.
Poprawić to co mi "nie leżało" w testowej wersji i wykończyć całość pod swoje widzimisię
W rezultacie wyszło na 90% tak, jak sobie zaplanowałem.
Nie jest to wielki projekt z efektem "WOW" jak prezentowane na forum NudyMini
Chętnie bym kupił jeden set Nudy ale to obecnie marzenie ściętej głowy...
Anyway... uznałem że Bufonik zasługuje aby mu poświęcić trochę zimowych wieczorów
Taką miałem drewnianą wizję :

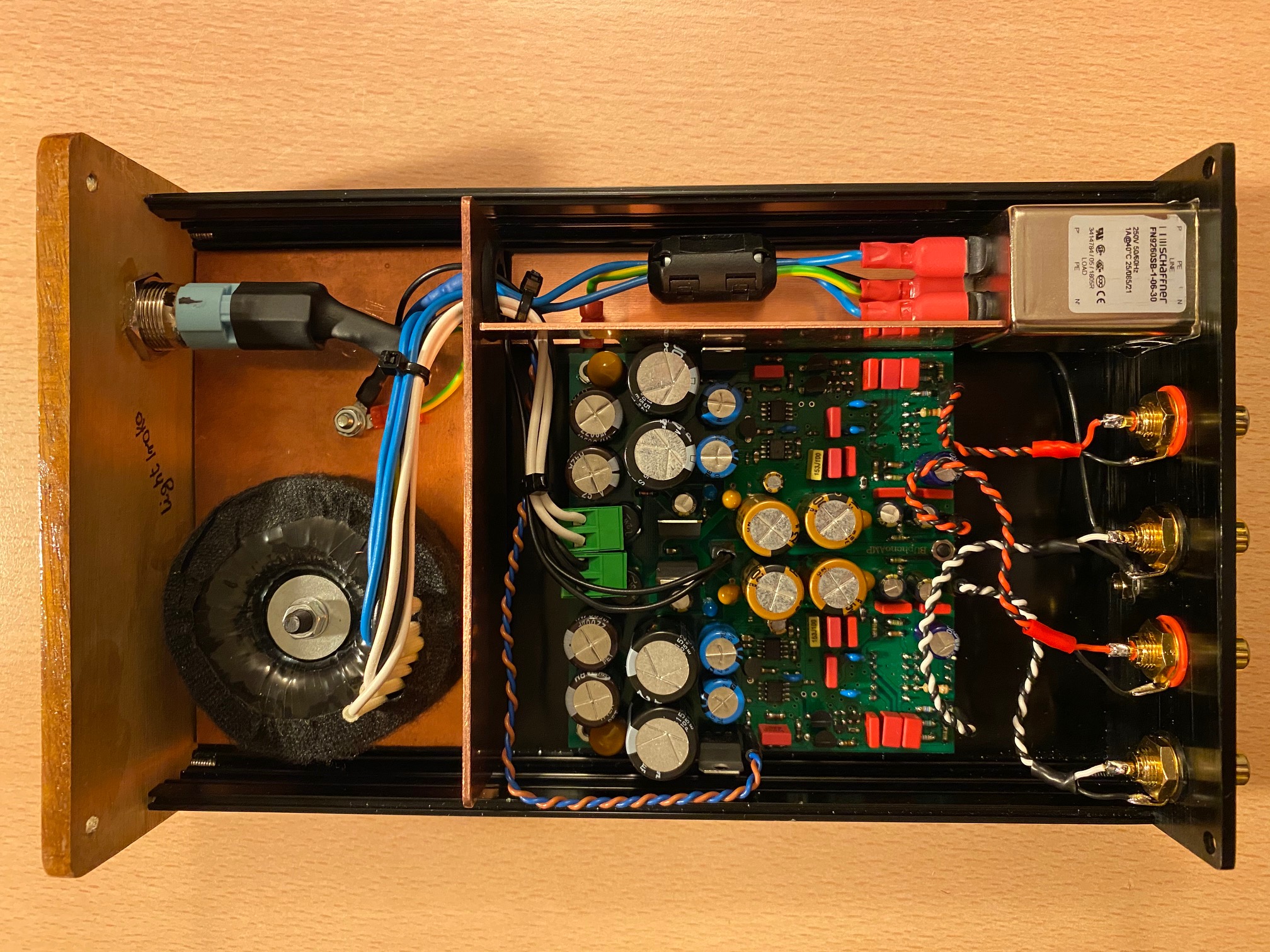

- większa (szersza) buda - łatwiej/lepiej mi było rozplanować wszystko w środku.

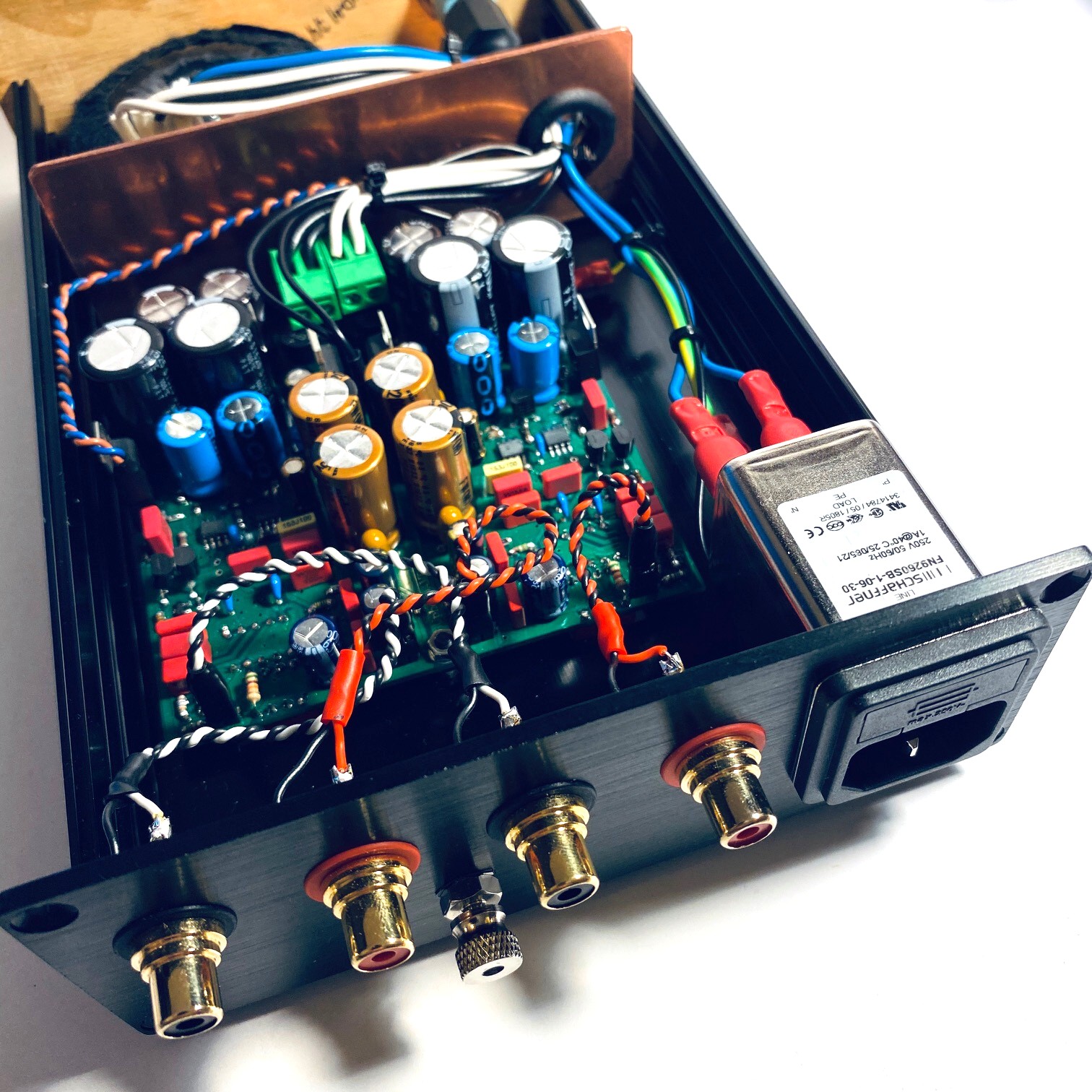

- PCB odwrócone tak, aby złącza IN/OUT były na wprost RCA.
- filterek sieciowy Schaffner.
- filtr (kostka) ferrytowy na przewodach zasilających.

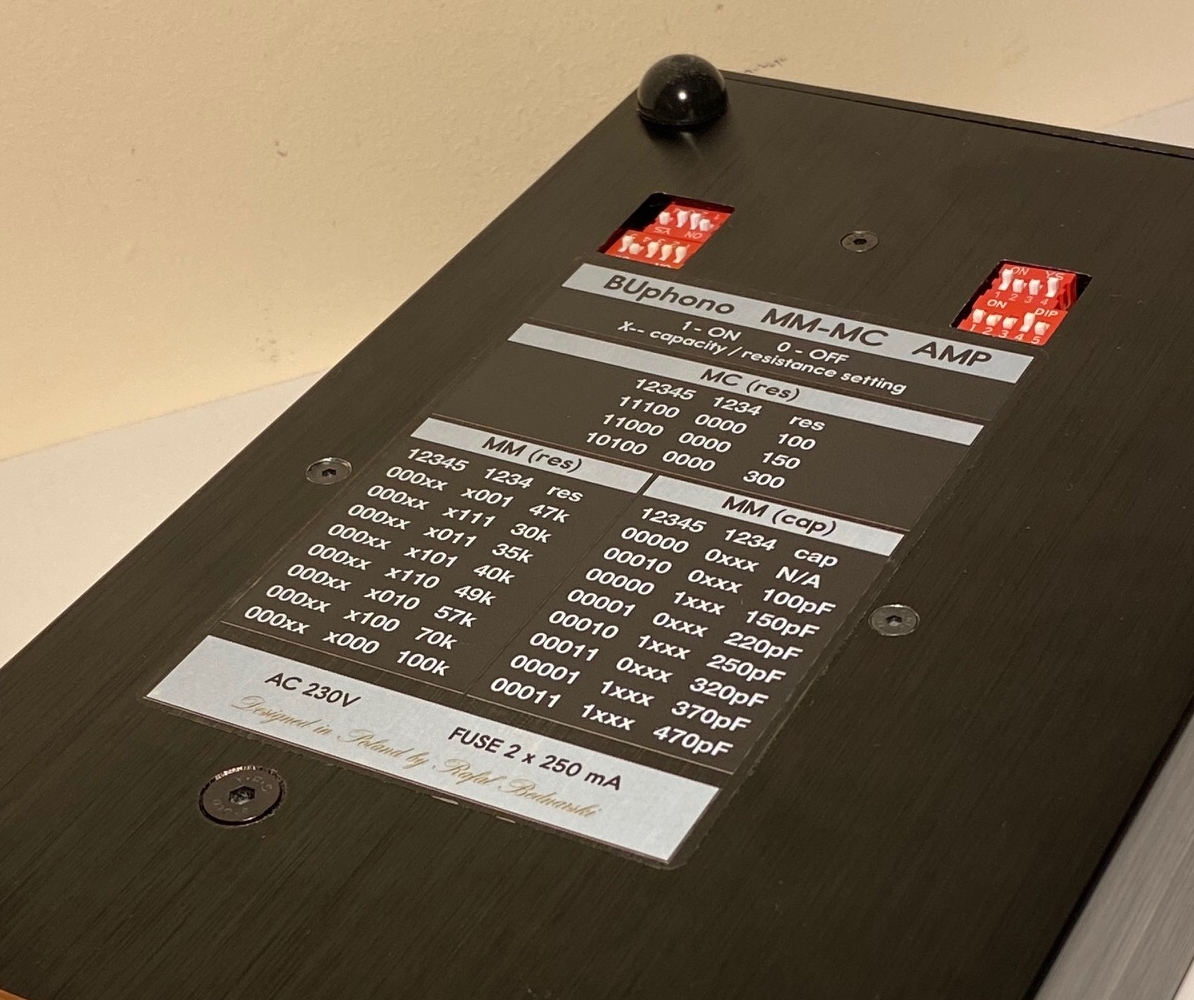

- DIPy od spodu (dziękuję Ci Rafał za to bardzo i ogólnie za wsparcie ). Obrócenie PCB dało też to, że DIPy wyszły na środku obudowy. Lepiej to wygląda wg mnie niż miały by być na samej krawędzi.
- RCA Neutriki.
- Solidne złącze GND.
- Ekran z miedzi = miałem duży kawał na zbyciu i nie mogłem się powstrzymać . Przerost formy nad treścią ale działa idealnie! (czytać - nic nie brumi ). Wszystko odizolowane jak należy

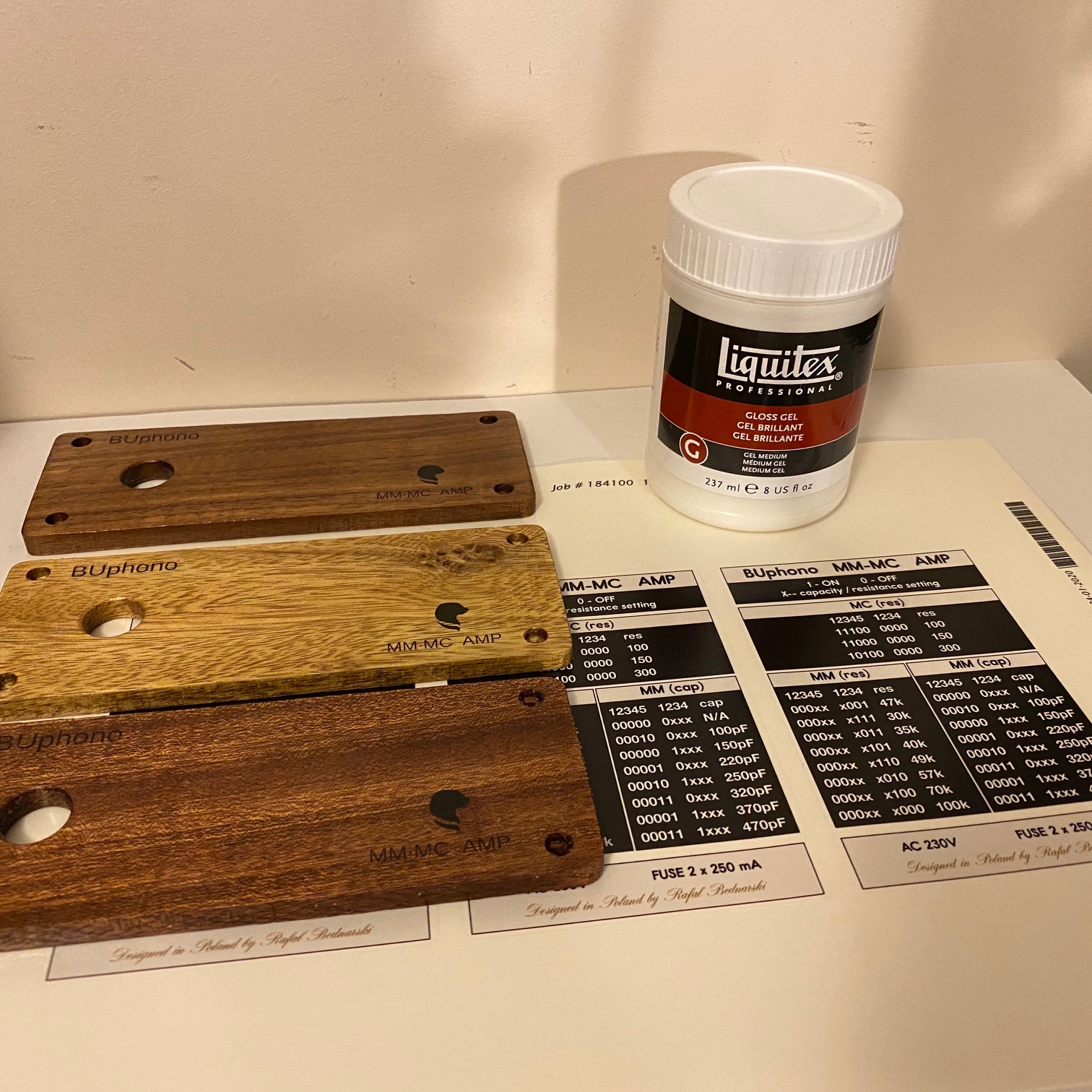

- Naklejeczka plastik w macie i częściowo transparentna wg własnego projektu. Ostało mi się kilka jakby ktoś reflektował ...

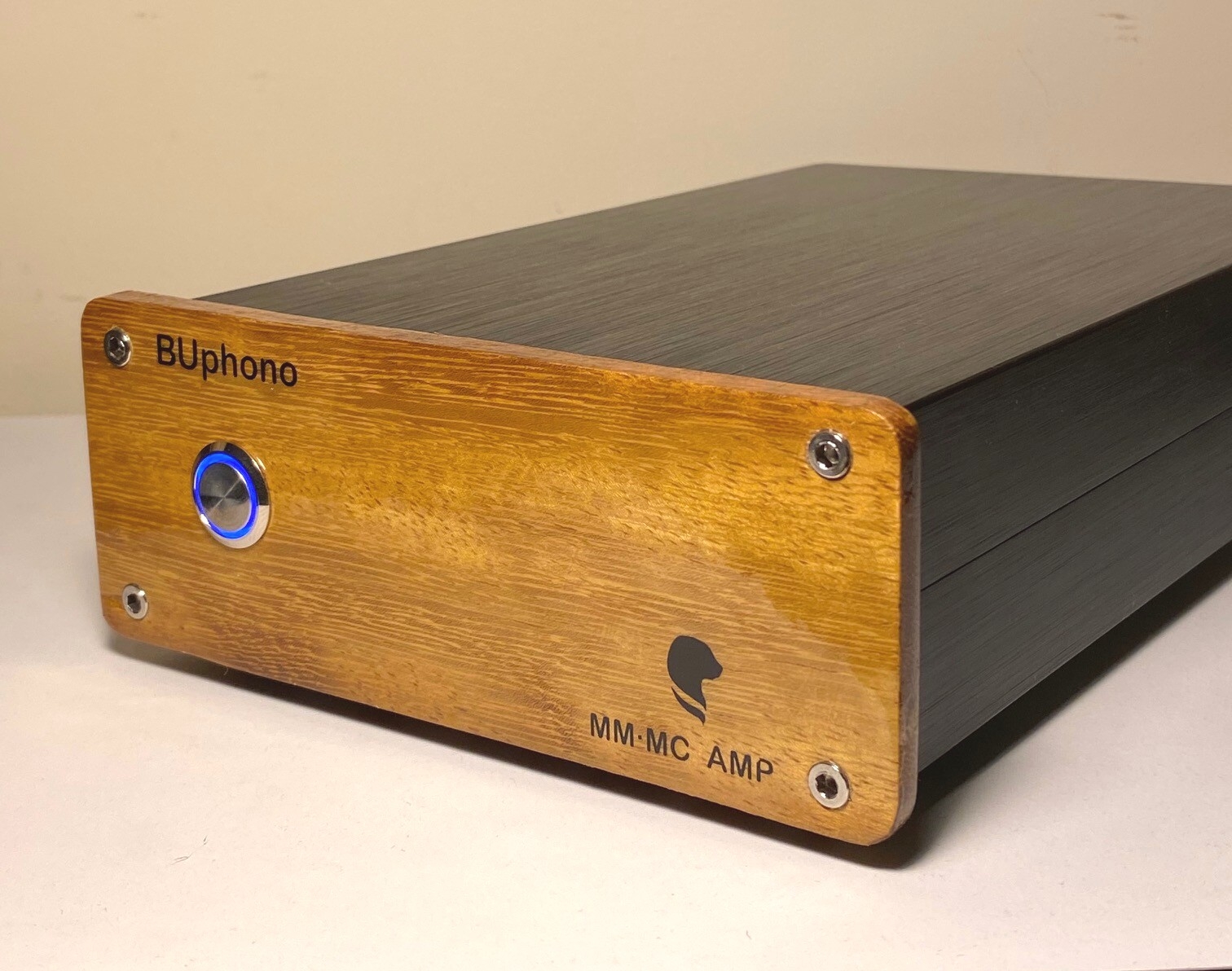

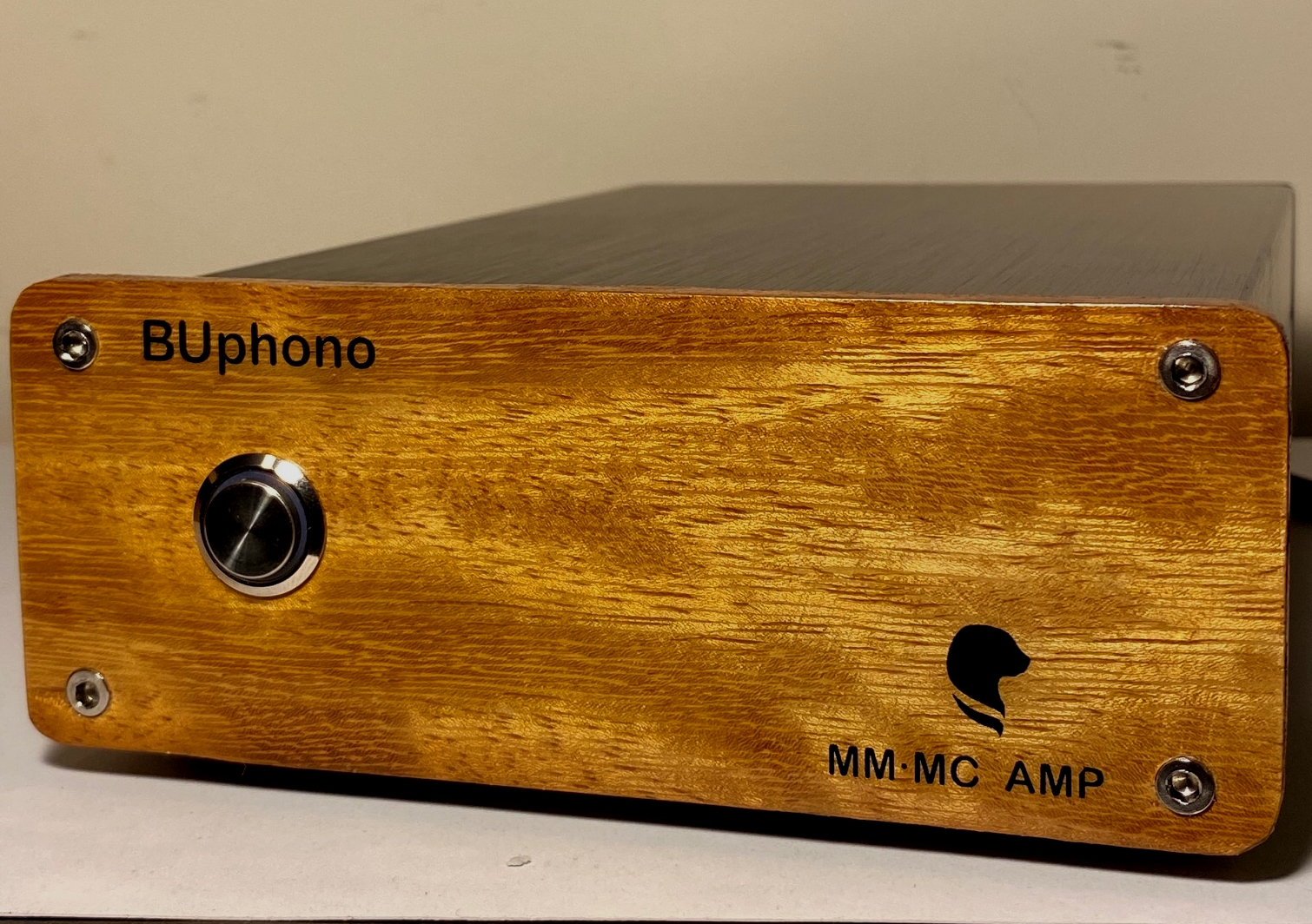

- Najważniejsze czyli panel przedni w drewienku egzotycznym Light Iroko A jak! Tak lubię. Pasuje mi do reszty Mam cztery wersje z czego finalnie jedna doczekała się lakierowania...
- Napisy i pseudo logo ... Wydra to jest (zwierz taki) jakby się ktoś pytał (Mam nadzieję że Rafał mi wybaczy taką wesołą twórczość ).
Z tymi napisami było najciężej! Zajęło mi to w uj czasu i szukania jak to ogarnąć... Przerabiałem grawerki, lasery CNC itp. Nic mi się nie podobało. W rezultacie znalazłem fajny patent na youtube. Drukarka laserowa + Liquitex Gloss Gell ... https://www.youtube.com/watch?v=h7FKdW5ndLw&t=305s Kosztowność prawie żadna a daje radę!
- Już wiem że wprowadzę parę zmian. Wyleci chyba niebieska dioda choć pasuje mi do pionka a wskoczy biała... Bufon dostanie x4 alufelgi itp.
Także ten ... Muszę przyznać że frajdy miałem przy tym projekciku co niemiara i to było najważniejsze
Na weekendzie zamierzam zrobić pierwsze konkretne testy. Tym razem w duecie z Pionkiem SA-9800
... Parę fotek robionych pod lampką stołową
Ja nie wytrzymałem i postanowiłem wystrugać (dosłownie) sam małe co nieco.
Poprawić to co mi "nie leżało" w testowej wersji i wykończyć całość pod swoje widzimisię
W rezultacie wyszło na 90% tak, jak sobie zaplanowałem.
Nie jest to wielki projekt z efektem "WOW" jak prezentowane na forum NudyMini
Chętnie bym kupił jeden set Nudy ale to obecnie marzenie ściętej głowy...
Anyway... uznałem że Bufonik zasługuje aby mu poświęcić trochę zimowych wieczorów
Taką miałem drewnianą wizję :
- większa (szersza) buda - łatwiej/lepiej mi było rozplanować wszystko w środku.
- PCB odwrócone tak, aby złącza IN/OUT były na wprost RCA.
- filterek sieciowy Schaffner.
- filtr (kostka) ferrytowy na przewodach zasilających.
- DIPy od spodu (dziękuję Ci Rafał za to bardzo i ogólnie za wsparcie ). Obrócenie PCB dało też to, że DIPy wyszły na środku obudowy. Lepiej to wygląda wg mnie niż miały by być na samej krawędzi.
- RCA Neutriki.
- Solidne złącze GND.
- Ekran z miedzi = miałem duży kawał na zbyciu i nie mogłem się powstrzymać . Przerost formy nad treścią ale działa idealnie! (czytać - nic nie brumi ). Wszystko odizolowane jak należy
- Naklejeczka plastik w macie i częściowo transparentna wg własnego projektu. Ostało mi się kilka jakby ktoś reflektował ...
- Najważniejsze czyli panel przedni w drewienku egzotycznym Light Iroko A jak! Tak lubię. Pasuje mi do reszty Mam cztery wersje z czego finalnie jedna doczekała się lakierowania...
- Napisy i pseudo logo ... Wydra to jest (zwierz taki) jakby się ktoś pytał (Mam nadzieję że Rafał mi wybaczy taką wesołą twórczość ).
Z tymi napisami było najciężej! Zajęło mi to w uj czasu i szukania jak to ogarnąć... Przerabiałem grawerki, lasery CNC itp. Nic mi się nie podobało. W rezultacie znalazłem fajny patent na youtube. Drukarka laserowa + Liquitex Gloss Gell ... https://www.youtube.com/watch?v=h7FKdW5ndLw&t=305s Kosztowność prawie żadna a daje radę!
- Już wiem że wprowadzę parę zmian. Wyleci chyba niebieska dioda choć pasuje mi do pionka a wskoczy biała... Bufon dostanie x4 alufelgi itp.
Także ten ... Muszę przyznać że frajdy miałem przy tym projekciku co niemiara i to było najważniejsze
Na weekendzie zamierzam zrobić pierwsze konkretne testy. Tym razem w duecie z Pionkiem SA-9800
... Parę fotek robionych pod lampką stołową
- Załączniki
Ostatnio zmieniony 19 lut 2020, 20:44 przez SimonTemplar, łącznie zmieniany 2 razy.
- BlackDevil
- Posty: 658
- Rejestracja: 12 gru 2017, 19:48
- Gramofon: S600
- mrcnoos
- Posty: 3794
- Rejestracja: 26 gru 2018, 08:40
- Gramofon: Składak
- Lokalizacja: pomorskie
- wydra
- Posty: 1450
- Rejestracja: 01 sty 2015, 19:32
- Gramofon: Lenco L236
- Lokalizacja: Warszawa
Re: [Przedwzmacniacz] BUphono - relacja z budowy
Noooo jest efekt WOW Fajnie wygląda drewniany froncik i ta blacha miedz wygląda super Co do obrócenia płyty. No cóż, chciałem maksymalnie odsunąć złącza wejściowe od kabli sieciowych Niby jest ekranowany filtr, załóż chociaż jakąś kostkę ferrytową na te przewody sieciowe. Coś w ten deseń
https://allegro.pl/oferta/filtr-rdzen-f ... 7609482128 wiadomo że taki wygląd jest dużo lepszy Fajnie że zlicowałeś śrubeczki na spodzie
PS logo fajneee Prawie taki sfinks
https://allegro.pl/oferta/filtr-rdzen-f ... 7609482128 wiadomo że taki wygląd jest dużo lepszy Fajnie że zlicowałeś śrubeczki na spodzie
PS logo fajneee Prawie taki sfinks
Analog:
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
- MMarek
- Posty: 4730
- Rejestracja: 10 sie 2016, 09:08
- Gramofon: DP-59L / PS-X50
- Lokalizacja: śląskie
Re: [Przedwzmacniacz] BUphono - relacja z budowy
Brawo Simon, brawo!!!
Wygląda świetnie
- Hiper86
- Posty: 1274
- Rejestracja: 13 maja 2017, 22:32
- Gramofon: Kenwood KP 990
- Lokalizacja: Wrocław
Re: [Przedwzmacniacz] BUphono - relacja z budowy
Brawo Sajmon! Klasa!!!SimonTemplar pisze: ↑27 sty 2020, 23:15Poprawić to co mi "nie leżało" w testowej wersji i wykończyć całość pod swoje widzimisię
Kenwood KP-990+Denon 103r +NUDAmini+Snell E III+ LAR IA 30mK2 +Rotel RCD 955
- SimonTemplar
- Posty: 3981
- Rejestracja: 24 gru 2015, 14:28
- Lokalizacja: UK
Re: [Przedwzmacniacz] BUphono - relacja z budowy
Dziękuję chłopaki bardzo!

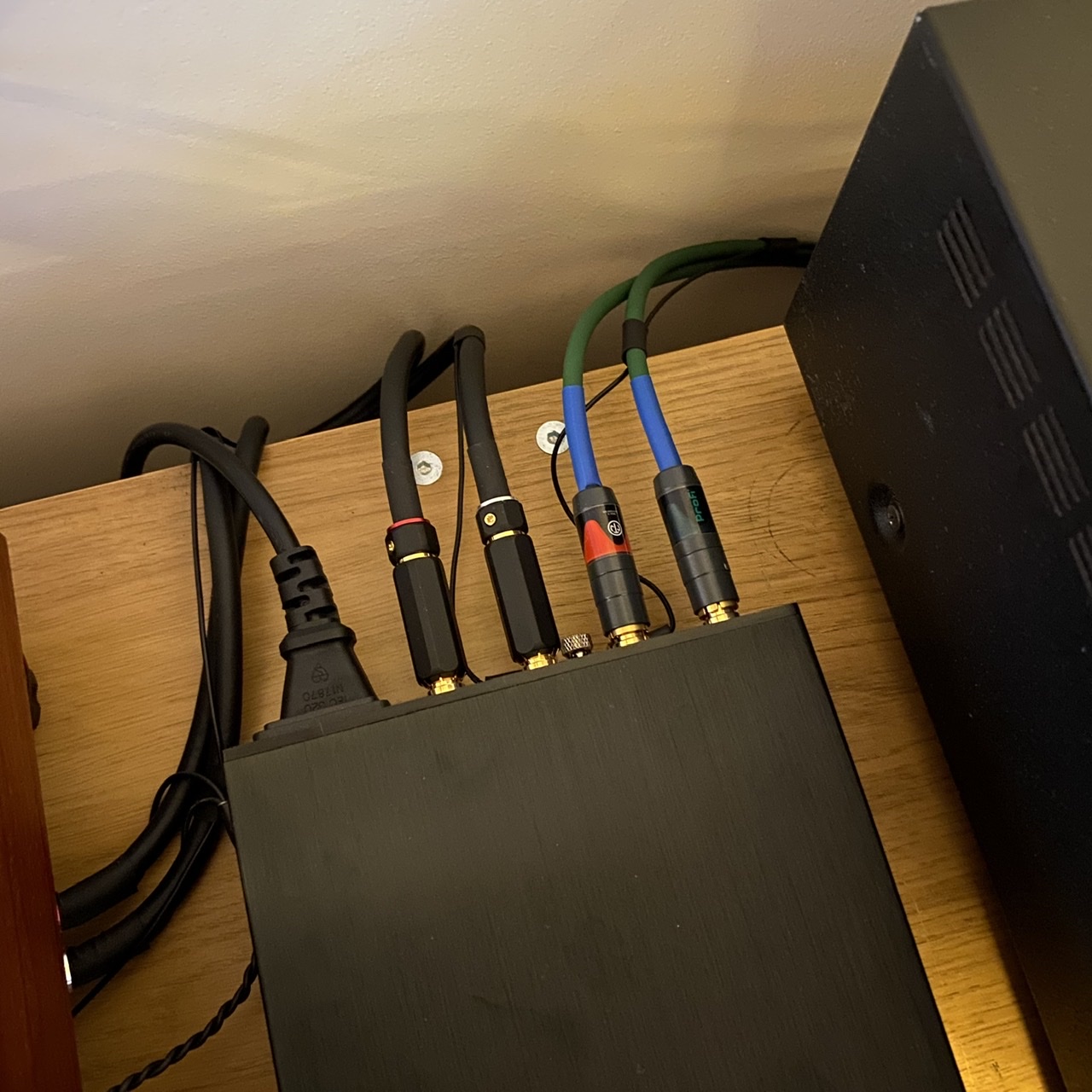

Z rozmachu wystrugałem sobie dwa nowe RCA ( Sommer Cable Alberdo, Neutrik Profi i „ala” WBT) .
Na szybko trwają poranne odsłuchy i jest dobrze od strzału
Chyba się do roboty spóźnię
Tak jest panie Inżynierze jest miejsce - będzie kostka i niech gra
Z rozmachu wystrugałem sobie dwa nowe RCA ( Sommer Cable Alberdo, Neutrik Profi i „ala” WBT) .
Na szybko trwają poranne odsłuchy i jest dobrze od strzału
Chyba się do roboty spóźnię
- wydra
- Posty: 1450
- Rejestracja: 01 sty 2015, 19:32
- Gramofon: Lenco L236
- Lokalizacja: Warszawa
Re: [Przedwzmacniacz] BUphono - relacja z budowy
Proponował bym Ci także aby wejściowe RCA były tą parą dalej od filtra sieciowego, chodzi mi po prostu żeby zamienić wyjścia z wejściami niby to nie duża odległość ale zawsze Widzę że raczej to nie powinien być problem
Analog:
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
- Peliks
- Posty: 2349
- Rejestracja: 29 lis 2017, 17:13
- Gramofon: Składak
- Lokalizacja: Wejherowo
Re: [Przedwzmacniacz] BUphono - relacja z budowy

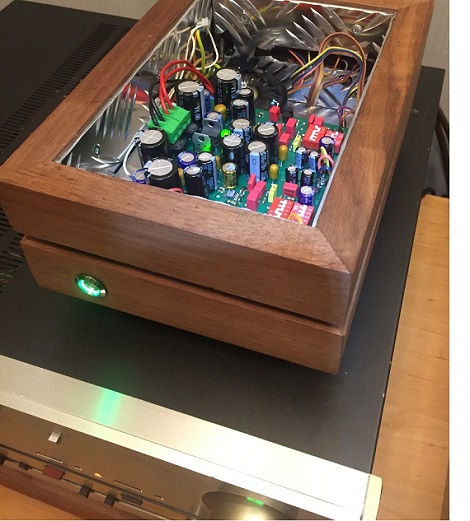

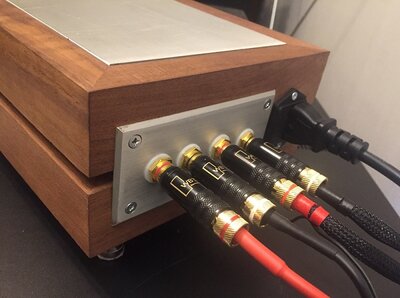

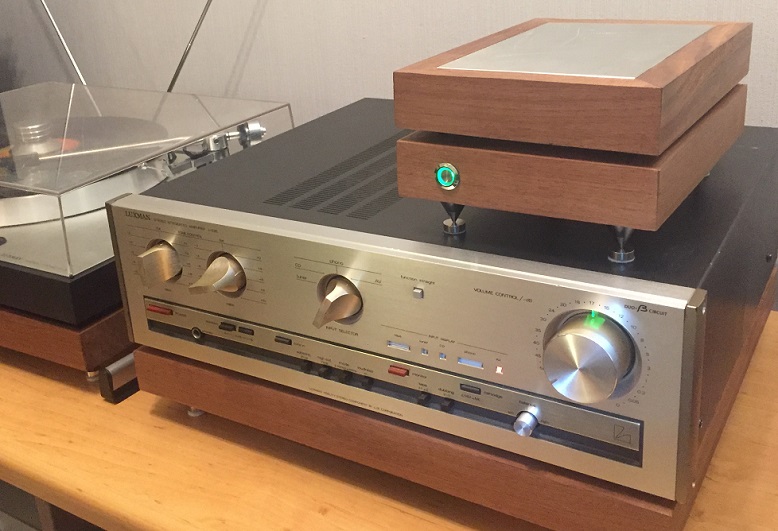

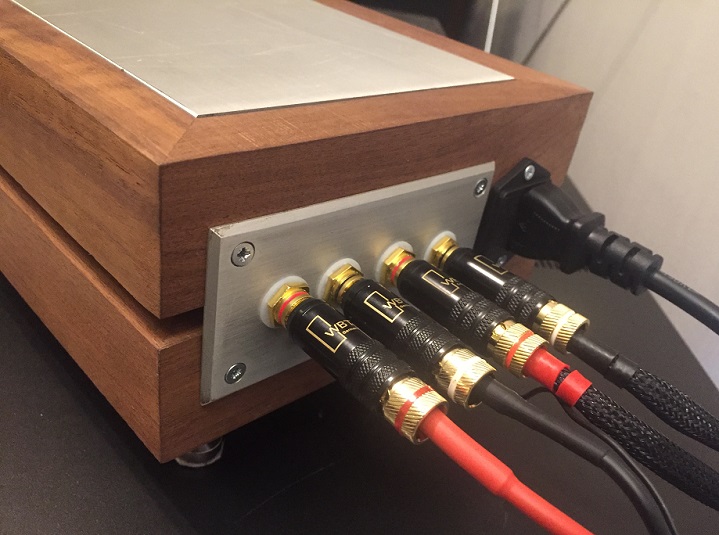

Bardzo ładnie Ci wyszło Iroko to piękne drewno.
Ja ponad rok temu.
Sony/Denon/ADC PreamP D Cayin A-88T MC Systems M3
ADC QLM XLM AT15Sa AT150MLX Denon DL- 103D Elac ESG 796 Goldbug Medusa
Nakamichi MC1000 Ortofon Cadenza Black SPU E GM Gold Philips GP401.II Sony XL-45
ADC QLM XLM AT15Sa AT150MLX Denon DL- 103D Elac ESG 796 Goldbug Medusa
Nakamichi MC1000 Ortofon Cadenza Black SPU E GM Gold Philips GP401.II Sony XL-45
- wydra
- Posty: 1450
- Rejestracja: 01 sty 2015, 19:32
- Gramofon: Lenco L236
- Lokalizacja: Warszawa
Re: [Przedwzmacniacz] BUphono - relacja z budowy
Widze że bUphonik zniknął z twojego podpisu
Analog:
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
- SimonTemplar
- Posty: 3981
- Rejestracja: 24 gru 2015, 14:28
- Lokalizacja: UK
- wydra
- Posty: 1450
- Rejestracja: 01 sty 2015, 19:32
- Gramofon: Lenco L236
- Lokalizacja: Warszawa
Re: [Przedwzmacniacz] BUphono - relacja z budowy
Jest też taka zasada w urządzeniach zasilanych z sieci z uziemieniem że gdybyś przypadkiem wyrwał gniazdo zasilające z urządzenia to powinny wyrwać się przewody fazowe z gniazda a przewód ochronny powinien być na tyle dłuższy i luźny żeby pozostać na swoim miejscu i chronić przed porażeniem. Ale nie jest to jakieś krytyczne i nie wpływa na dźwięk
Analog:
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
- wydra
- Posty: 1450
- Rejestracja: 01 sty 2015, 19:32
- Gramofon: Lenco L236
- Lokalizacja: Warszawa
Re: [Przedwzmacniacz] BUphono - relacja z budowy
I jak tam odsłuchy? Zmieniałeś coś jeszcze?
Analog:
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
- SimonTemplar
- Posty: 3981
- Rejestracja: 24 gru 2015, 14:28
- Lokalizacja: UK
Re: [Przedwzmacniacz] BUphono - relacja z budowy
Dołożyłem kostkę ferrytową 3cm w środku na przewody. Coś tam kombinuję aby dołożyć ekranik po długości tych przewodów bo jest miejsce ale nie koniecznie. Czysta kosmetyka
Odsłuchy?
Ano były wczoraj do późna w nocy Z wrażenia zapomniałem zmywarkę włączyć na noc i z rana dostałem opi...
Jak na razie jestem bardzo zadowolony, wręcz zaskoczony że jest TAK dobrze. Bufon w duecie z Pionkiem SA9800 wypada świetnie. Obecnie bawię się Nagaoką MP150. Niskie pojemności nastaw i rezystancja max do 47k mi najbardziej podchodzą.
Góra jest obłędna. Super detal i nie kłuje po uszach tak jak to miałem w parze z innym wzmakiem (Kenwood KA9800).
To co mi się jednak najbardziej podoba to obszerna scena i klarowność, detal wow . Dla Jazzu jest wręcz bufon stworzony.
Sporo testów jeszcze przede mną ale już widzę że Bufonik zostaje na dłużej. Co by nie było zbyt kolorowo to muszę się tym razem lekko przyczepić do basu. Jest go sporo i mocno muszę go zbijać ale nie jest zbyt szybki i punktowy. Cieżko mi to opisać ale tak jakby zbyt długo wybrzmiewał, rozlewał się Jakby to się dało skorygować to byłby prawie ideał. Taka mała przyczepka ale dramy nie ma
Na weekendzie poleci więcej wokali, Rocka, Floydzi koniecznie. Zobaczymy jak to wyjdzie.
Korci mnie sprawdzenie sekcji MC. Mam zamiar zanabyć jakąś budżetową MC i widzę w promocji AT-F7... poczekamy zobaczymy
Odsłuchy?
Ano były wczoraj do późna w nocy Z wrażenia zapomniałem zmywarkę włączyć na noc i z rana dostałem opi...
Jak na razie jestem bardzo zadowolony, wręcz zaskoczony że jest TAK dobrze. Bufon w duecie z Pionkiem SA9800 wypada świetnie. Obecnie bawię się Nagaoką MP150. Niskie pojemności nastaw i rezystancja max do 47k mi najbardziej podchodzą.
Góra jest obłędna. Super detal i nie kłuje po uszach tak jak to miałem w parze z innym wzmakiem (Kenwood KA9800).
To co mi się jednak najbardziej podoba to obszerna scena i klarowność, detal wow . Dla Jazzu jest wręcz bufon stworzony.
Sporo testów jeszcze przede mną ale już widzę że Bufonik zostaje na dłużej. Co by nie było zbyt kolorowo to muszę się tym razem lekko przyczepić do basu. Jest go sporo i mocno muszę go zbijać ale nie jest zbyt szybki i punktowy. Cieżko mi to opisać ale tak jakby zbyt długo wybrzmiewał, rozlewał się Jakby to się dało skorygować to byłby prawie ideał. Taka mała przyczepka ale dramy nie ma
Na weekendzie poleci więcej wokali, Rocka, Floydzi koniecznie. Zobaczymy jak to wyjdzie.
Korci mnie sprawdzenie sekcji MC. Mam zamiar zanabyć jakąś budżetową MC i widzę w promocji AT-F7... poczekamy zobaczymy
- wydra
- Posty: 1450
- Rejestracja: 01 sty 2015, 19:32
- Gramofon: Lenco L236
- Lokalizacja: Warszawa
Re: [Przedwzmacniacz] BUphono - relacja z budowy
Może ustaw mniejszy nacisk na wkładce? Powinno trochę ten bas odchudzić
