Przedwzmacniacz EMERALD (RJM audio)
Cześć
Pochwalę się swoim przedwzmacniaczem Emerald dual mono (według projektu RJM Audio) wykonałem go już parę miesięcy temu ale jakoś brak czasu mnie dopada zbyt często
Dwa osobne kanały ale troszkę brakuje do pełnego dual mono. Zasilanie jest wspólne (trafo i mostek) w obudowie jest odizolowane od reszty układu. Niestety brak fotek wnętrza (może i dobrze) bo lutowanie nie jest na najwyższym poziomie. Projekt PCB RJM jest dwustronny, znajomy pcb mi wyfrezował, jest goły laminat (zabezpieczyłem to lakierem bezbarwnym do druku) ale jednak wygląda to „niewyjściowo”.

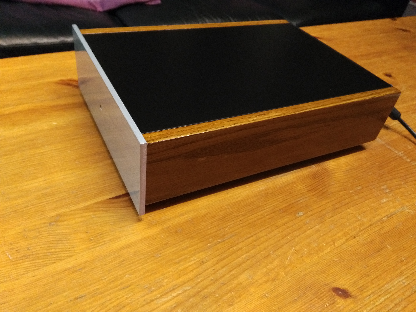

Obudowa profil aluminiowy polakierowany na czarny mat (profil składany z dwóch części) całe pre stoi na plastikowych nóżkach. Do boków profilu przykręcone boczki drewniane (fornir dębowy, bejca jasny dąb)

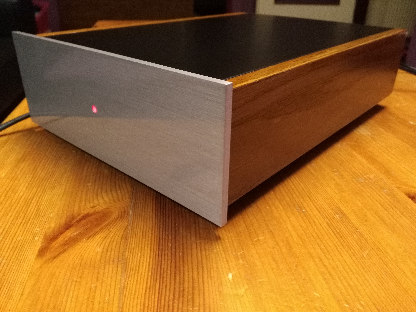

Front to panel aluminiowy o grubości 5mm wyszczotkowany i polakierowany lakierem bezbarwnym, na środku czerwona dioda sygnalizująca pracę.

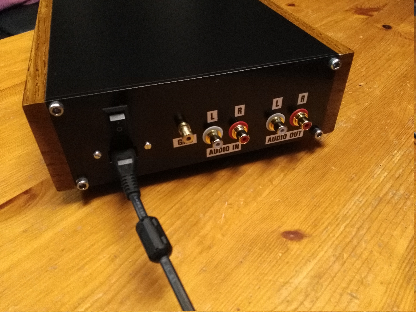

Panel tylni aluminiowy o grubości 3mm polakierowany na czarno a na nim gniazdo zasilające, włącznik on/off, uziemienie, i wej/wyj audio (niestety tylko naklejki jako opisy).
Jak to sobie radzi?
Ogólnie jest lepiej niż pre w mojej SABIE (9140) ale nie jest to duża różnica. Jestem zadowolony z brzmienia i w tym momencie przy tym pozostaję.
Pozdrawiam
Pochwalę się swoim przedwzmacniaczem Emerald dual mono (według projektu RJM Audio) wykonałem go już parę miesięcy temu ale jakoś brak czasu mnie dopada zbyt często
Dwa osobne kanały ale troszkę brakuje do pełnego dual mono. Zasilanie jest wspólne (trafo i mostek) w obudowie jest odizolowane od reszty układu. Niestety brak fotek wnętrza (może i dobrze) bo lutowanie nie jest na najwyższym poziomie. Projekt PCB RJM jest dwustronny, znajomy pcb mi wyfrezował, jest goły laminat (zabezpieczyłem to lakierem bezbarwnym do druku) ale jednak wygląda to „niewyjściowo”.
Obudowa profil aluminiowy polakierowany na czarny mat (profil składany z dwóch części) całe pre stoi na plastikowych nóżkach. Do boków profilu przykręcone boczki drewniane (fornir dębowy, bejca jasny dąb)
Front to panel aluminiowy o grubości 5mm wyszczotkowany i polakierowany lakierem bezbarwnym, na środku czerwona dioda sygnalizująca pracę.
Panel tylni aluminiowy o grubości 3mm polakierowany na czarno a na nim gniazdo zasilające, włącznik on/off, uziemienie, i wej/wyj audio (niestety tylko naklejki jako opisy).
Jak to sobie radzi?
Ogólnie jest lepiej niż pre w mojej SABIE (9140) ale nie jest to duża różnica. Jestem zadowolony z brzmienia i w tym momencie przy tym pozostaję.
Pozdrawiam
SABA PSP 248 / PHILIPS 22RH720 / AKAI CD-37 / ADK 3540
- gravediggie
- Posty: 1762
- Rejestracja: 12 cze 2017, 22:42
- Gramofon: JVC & Schneider
- Lokalizacja: Szczecin/Zakopane
Re: Przedwzmacniacz EMERALD (RJM audio)
Bardzo fajne wzornictwo .
JVC JL-A1|Shure M75|MMCF10|Dual CV 6020|Canton Karat 920
Milijon kabli..
Milijon kabli..
- wydra
- Posty: 1450
- Rejestracja: 01 sty 2015, 19:32
- Gramofon: Lenco L236
- Lokalizacja: Warszawa
Re: Przedwzmacniacz EMERALD (RJM audio)
Mogę zapytać jakie gniazdo masy użyłeś?
Analog:
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655
Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
-
- Posty: 5029
- Rejestracja: 31 gru 2012, 19:11
-
- Posty: 465
- Rejestracja: 06 gru 2018, 14:58
- Gramofon: SABA PSP 248
- Lokalizacja: Wilków
Re: Przedwzmacniacz EMERALD (RJM audio)
Dzięki, chciałem aby było prosto i schludnie . Na początku miał być włącznik na frontowym panelu, lecz nie znalazłem takiego który by mi się podobał, pasował do całej koncepcji i nie kosztował "majątku" . Włącznik powędrował do tyłu a z przodu została tylko dioda.
Zacisk uziemiający jest własnoręcznej roboty , mosiężny. Szukałem jakiegoś sensownego zacisku ale nie znalazłem (myślałem nad terminalem głośnikowym ale zrezygnowałem). Cyknę fotkę i dorzucę.
SABA PSP 248 / PHILIPS 22RH720 / AKAI CD-37 / ADK 3540
-
- Posty: 465
- Rejestracja: 06 gru 2018, 14:58
- Gramofon: SABA PSP 248
- Lokalizacja: Wilków
Re: Przedwzmacniacz EMERALD (RJM audio)

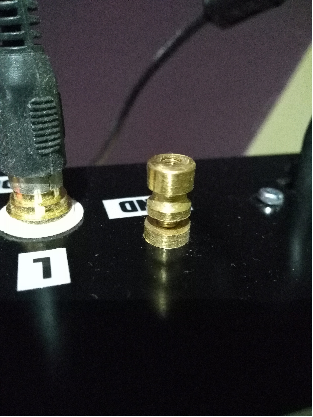

Poniżej obiecana fotka złącza uziemiającego.
Jeżeli chodzi o fotki „rozbierane” to odgrzebałem tylko jedną . Może od razu się usprawiedliwię dlaczego lutowanie i ogólny wygląd PCB jest delikatnie mówiąc mało schludny. Tak jak wcześniej pisałem, projekt jest dwustronny i po wyfrezowaniu brak jest przelotek łączących obie strony laminatu dlatego doszło niewygodne lutowanie od strony elementów. Mistrzem lutowania nie jestem więc wybaczcie i proszę o łaskawość. Panel przedni i tylny na zdjęciu odkręcony. Sekcja zasilania na osobnej płycie, trafo w puszce z blachy aluminiowej. Panele z elementami wsuwane do obudowy.
Jeżeli chodzi o fotki „rozbierane” to odgrzebałem tylko jedną . Może od razu się usprawiedliwię dlaczego lutowanie i ogólny wygląd PCB jest delikatnie mówiąc mało schludny. Tak jak wcześniej pisałem, projekt jest dwustronny i po wyfrezowaniu brak jest przelotek łączących obie strony laminatu dlatego doszło niewygodne lutowanie od strony elementów. Mistrzem lutowania nie jestem więc wybaczcie i proszę o łaskawość. Panel przedni i tylny na zdjęciu odkręcony. Sekcja zasilania na osobnej płycie, trafo w puszce z blachy aluminiowej. Panele z elementami wsuwane do obudowy.
SABA PSP 248 / PHILIPS 22RH720 / AKAI CD-37 / ADK 3540
- BlackDevil
- Posty: 658
- Rejestracja: 12 gru 2017, 19:48
- Gramofon: S600
-
- Posty: 465
- Rejestracja: 06 gru 2018, 14:58
- Gramofon: SABA PSP 248
- Lokalizacja: Wilków
Re: Przedwzmacniacz EMERALD (RJM audio)
he he he tak masz rację, rzucają się w oczy ale były darowane więc stwierdziłem że nie będę kupował nowych
