[Selektor kolumn] Selektor kolumn głosnikowych DDES

[darkman]

Miałem pokazać kiedyś swój selektor, ale zapomniałem
Obecnie nadarzyła się okazja, bo trzy moje wzmaki zmieniły właścicieli, zatem nico luzu się pojawiło wraz z rozpięciem sprzętu.

Kiedyś zapragnąłem posiąść selektor wzmacniaczy dla niezależnej możliwości wyboru wzmacniacza, który będzie obsługiwał wybrane źródło/źródła. Potrzeba chwili periodycznej dla częstego słuchania radia, które chciałem odseparować od wzmacniacza lampowego w sposób wygodny, tak by włączać je zwłaszcza do porannej kawy via wzmacniacz tranzystorowy lub inny aktualnie będący w łasce przy rygorze posiadania tylko jednej pary kolumn w zestawie.

Powstała idea, którą podzieliłem się jak zwykle z Dragantem, a on rzekł to co zwykle. "Ty wymyślasz, a ja mówię jak i robię. Od tego jestem". Hm.. fajnie mieć kolegów
Projekt zakładał prostotę, estetykę i minimalizację elementów 'trzecich'. Postawiliśmy na wysoką jakość komponentów (drogich, bo chciałem uzyskać pewien poziom równowagi wydania kasy).
Po rozpisaniu projektu i wyborze elementów powstał prosty schemat całości, a Dragu wykonał wersję testową opartą na elementach 'z szuflady' i bez obudowy.
Wersja testowa okazała się de facto znakomita i bez poprawek poszła do roboty na gotowo.
Powstał
Selektor wzmacniaczy DDES
Samo urządzenie obsługuje dwa wzmacniacze. Do tej pory był to Amp1 (tranzystor) i Amp2(lampowy). Obecnie podłączyłem dwie lampy Amp1(PP EL34) i Amp2(SE PCL82). [ten drugi to małej mocy single ended MISSE będący u mnie na gościnnych występach - informacje o nim w tym dziale, b.fajny, mały,zgrabny, ciepły do kolumn o dobrej sprawności].

Sam Amp Selector DDES posiada:
-włącznik sieciowy/dioda niebieska
-przełącznik wyboru wzmacniacza 1 i 2/diody sygnalizujące wybór źródła
-zasilanie 12V
-zaciski we/wy 8+4
-obudowa Modusa

Całość działa zadowalająco i bezstresowo. Rozważaliśmy w trakcie projektowania zastosowanie sztucznego obciążenia, ale w wyniku konsultacji i prób okazało się zbędne.
Na fotografiach pokazuję go w obecności SE PCL82.

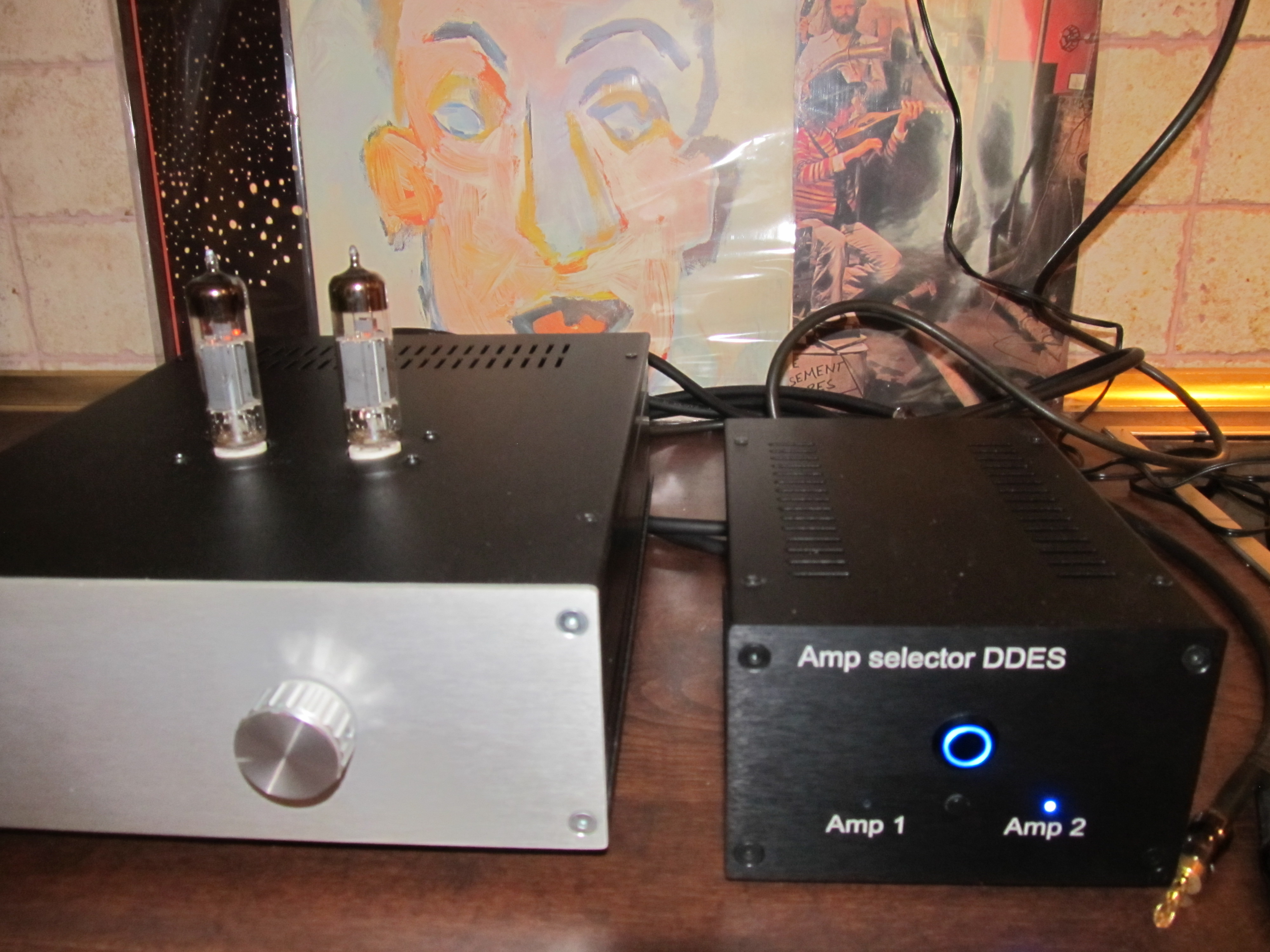

Oto Miś: front


inside back
.. ops za duża fota - muszę zmniejszyć

[darkman]

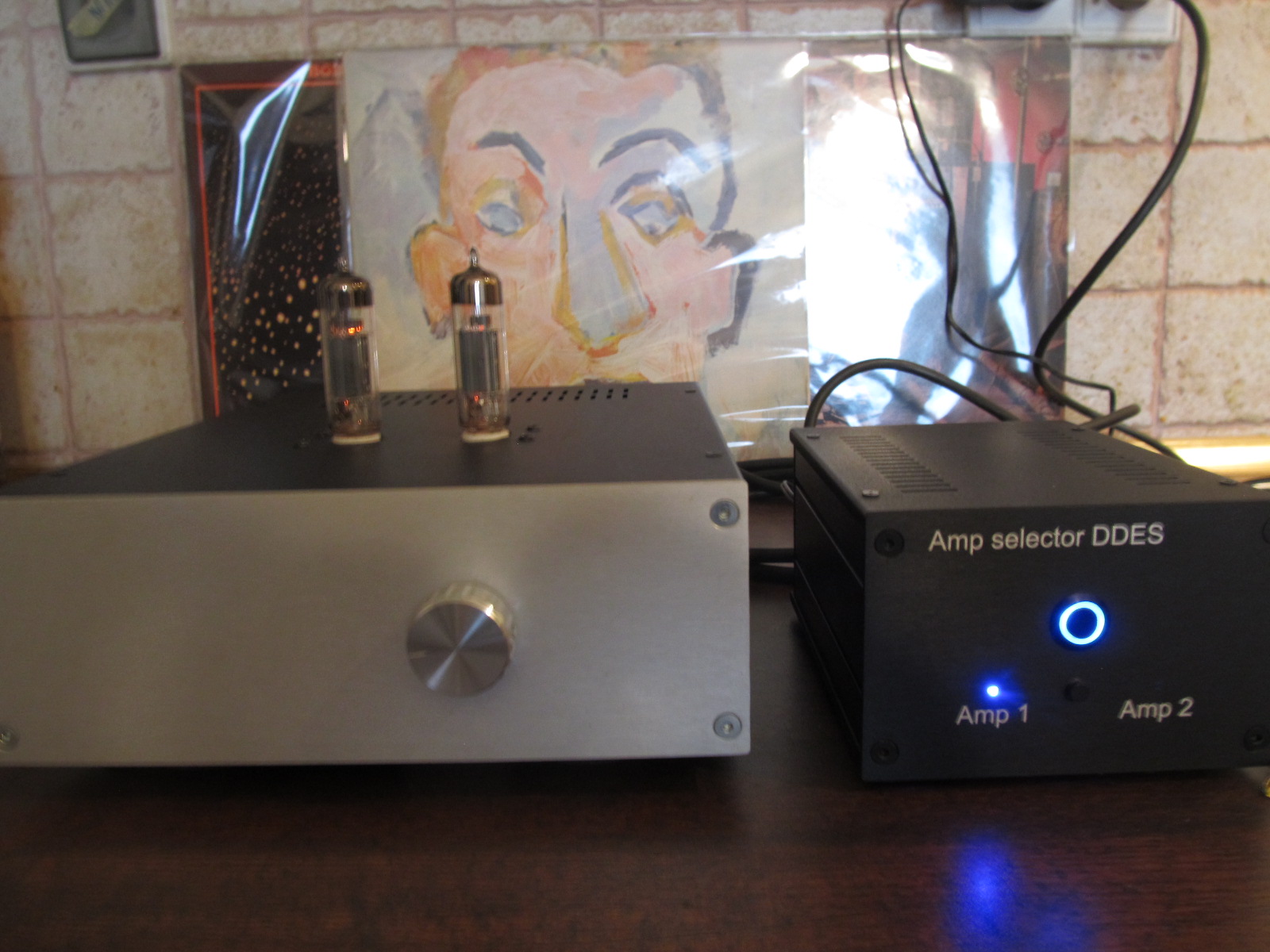

druga dioda Amp1, po selekcji

[Wojtek]

Fajne. Gdzie można zamawiać?

[darkman]

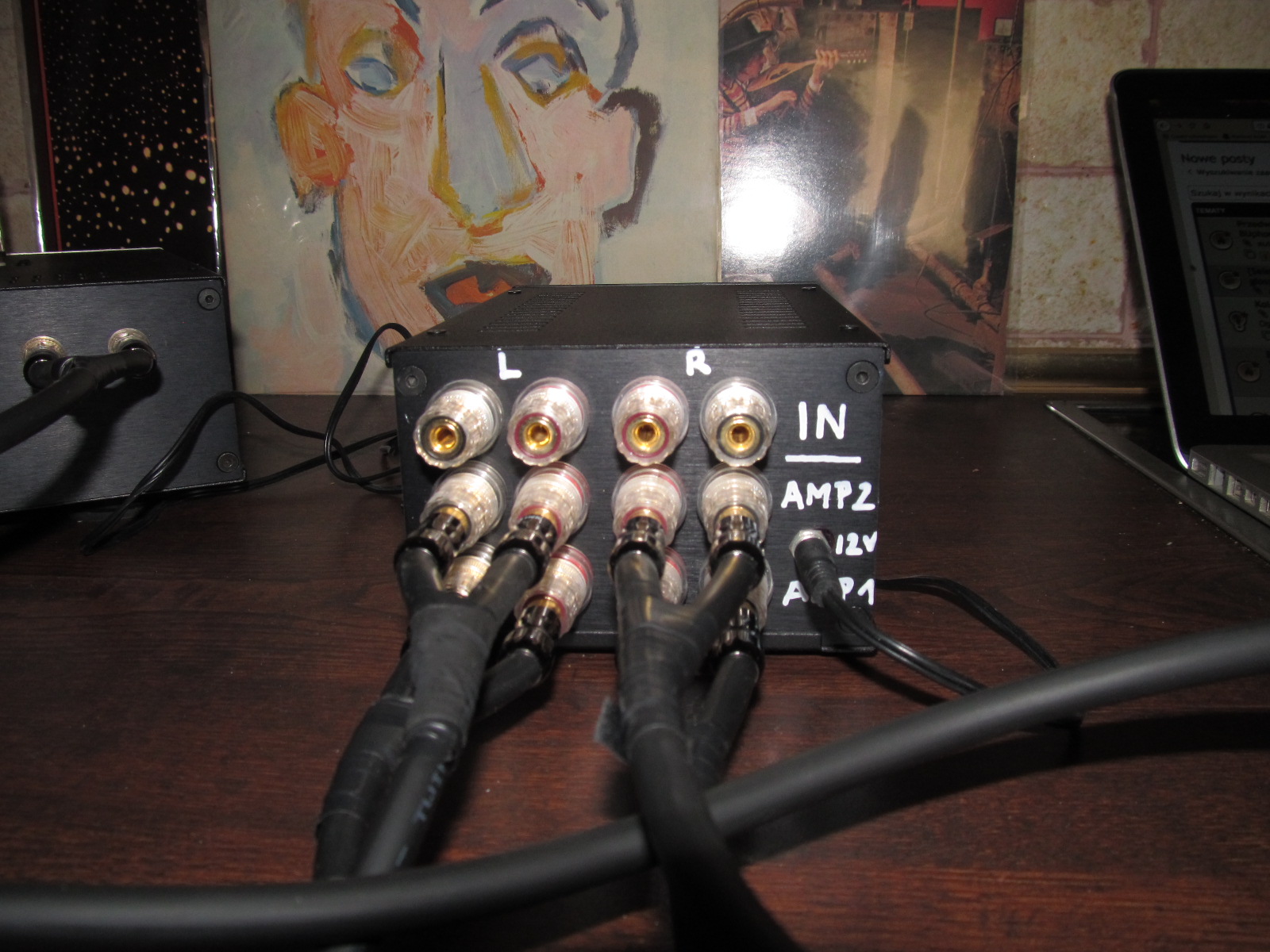

tył i wnętrze:

[Zeroqll]

Fajny.
Rozumiem że to jest selektor amp-kolumna. Czy zatem można podpiąć 2 pary kolumn do 1 wzmaka? Ile kosztował Ciebie ten projekt? No i co z kwestią obciążenia wzmacniaczy lampowych, które w danym momencie nie są sparowane z kolumną?

[darkman]

Fajne. Gdzie można zamawiać?

Wzmak u MISSE

Pracujemy jeszcze nad ideą, małego przełącznika kolumn, takiej zwrotnicy ale prostej tylko do testó∑, bo by mi się przydała jak się okazuje.
Obudowa jest tu dobrana pod grube kable, Łukasz kombinował coś mniejszego ale się nie mieści, mimo małych elementów towarzyszących. W praktyce ta jest całkiem zgrabna 12,5x17,5x7,5.
W sumie to klocki, wszystko można dobrać pod budżet i size.
Z lenistwa pozostawiłem zasilacz testowy, ale jest plan zmiany na bardziejszy, choć w tym układzie nie ma on jakiegoś priorytetowego znaczenia.

p.s. nie wiem tylko czemu inż. D` przykręcił pokrywę obudowy odwrotnie, ale to pewnie znak rozpoznawczy.. ja to się zawsze czepiam tych pokryw z modusa.. wqrzają mnie szyny bez stabilizacji nakrętek, no ale tak one mają.

[ahaja]

Darkman
Nie nerwujsia. Pozycjonujesz wstępnie śrubki, z każdej strony nakrętki wsadzasz kawałek np mikrogumy, pozycjonujesz dokładnie - gotowe. Ja tak robię ... a trochę tego przerobiłem. Działa.

Fajny gadżet jak potrzeba. Coby zlikwidować kable wewnątrz można zaprojektować pcb z przekaźnikami coby od razu pasowały pod gniazda głośnikowe by je przylutować.

[MMarek]

Selektor wzmacniaczy DDES

Ładna czarnulka....

[Dragant]

Fajne. Gdzie można zamawiać?

Nie wiem

No i co z kwestią obciążenia wzmacniaczy lampowych, które w danym momencie nie są sparowane z kolumną?

W tym egzemplarzu tego nie ma. Temat wałkowany jeszcze przed projektem tego selektora, o tutaj: viewtopic.php?p=200205#p200205

p.s. nie wiem tylko czemu inż. D` przykręcił pokrywę obudowy odwrotnie

Czekaj, czekaj... co jest odwrotnie? Może cały czas źle skręcam te obudowy i o tym nie wiem? Nakrętki możemy klejem na gorąco zablokować przy okazji jakiegoś mytyngu.

Fajny gadżet jak potrzeba. Coby zlikwidować kable wewnątrz można zaprojektować pcb z przekaźnikami coby od razu pasowały pod gniazda głośnikowe by je przylutować.

Dobra sugestia. Można wziąć pod uwagę następnym razem

[darkman]

Rozumiem że to jest selektor amp-kolumna

Nie to selektor 1 pary kolumn dla dwóch wzmaków i 5 źródeł de facto u mnie.

Czy zatem można podpiąć 2 pary kolumn do 1 wzmaka?

Nie raczej. To nie jest tak jak A+B we wzmaku / na dwie pary kolumn.
Można go rozbudować i to jest kolejna idea o podwójne wejścia na drugą pare kolumn, wówczas będzie to selektor kolumn i wzmacniaczy (drugi rząd wejść na kolumny 4 zaciski na górze).

Ile kosztował Ciebie ten projekt?

Hm, nie liczyłem hihi.. wszystkie elementy testowe dał Dragu ze swojej przepastnej szuflady. kupiłem obudowę i dobrej klasy zaciski CMC USA 12szt, 16 wtyków Prolink, kable, przekaźnik, diody, płytka, wszystko "te droższe" .. taki kaprys mieliśmy z Łukaszem, a ja pamiętałem co mi MISSE wtłoczył do głowy "Darek gra jakość nie wygląd".

obciążenia wzmacniaczy lampowych, które w danym momencie nie są sparowane z kolumną?

Planowaliśmy sztuczne obciążenie. Jednak wzmacniacze Single Ended nie wymagają obciążenia. Natomiast
Push Pull w tym układzie okazuje się również nie. Sprawdzone w praktyce, choc ja z założenia nie potrzebuję mieć obu wzmaków lampowych on line. Zwykle zresztą ten drugi to tranzystor. W tej chwili zaordynowałem dwie lampy, bo mała moc SE była mi potrzebna do podania na wysokosprawne głośniki.
(konsultowaliśmy to również i u nas na forum w tym zresztą dziale, poza literaturą tematu, rzecz jsana).
Pomysłów na obciążenie jest znanych kilka gdyby ktoś miał ten problem konstrukcyjny.

[Myszor]

wqrzają mnie szyny bez stabilizacji nakrętek,

Ja biorę gąbkę kuchenną, uszczypuję kawałeczki i wciskam przed i za nakrętką.

[darkman]

Nakrętki możemy klejem na gorąco zablokować przy okazji jakiegoś mytyngu.

Spoko, te gumkie od Ahaji wydają się rozwiązywać sprawę.

zaprojektować pcb z przekaźnikami coby od razu pasowały pod gniazda głośnikowe by je przylutować.

Jasne, fajna idea. Next razem do wykorzystania. Dzięki.
Tak jak obecnie jest bardziej analogowo

Czekaj, czekaj... co jest odwrotnie? Może cały czas źle skręcam te obudowy i o tym nie wiem?

Nie powiem Ci. Powiem chłopakom od Nud co mają źle. 50 pln od porady. Se zarobię trochę Moim zdaniem owo przykręcenie ma ogromne znaczenie dla przekazu sopranów powyżej trzeciej oktawy, niezależnie od wkładki .. w mojej Nudzie jest OK

[Dragant]

Nie powiem Ci. Powiem chłopakom od Nud co mają źle. 50 pln od porady. Se zarobię trochę Moim zdaniem owo przykręcenie ma ogromne znaczenie dla przekazu sopranów powyżej trzeciej oktawy, niezależnie od wkładki .. w mojej Nudzie jest OK

To ja dalej będę źle składał, odsyłał do Ciebie po porady i wtedy 50/50. Nawet nie muszę wiedzieć co jest źle Widocznie nie słuchają sopranu... i ja też

[BlackDevil]

Planowaliśmy sztuczne obciążenie. Jednak wzmacniacze Single Ended nie wymagają obciążenia.

Tu się mylisz jest na odwrót , choć jak znam Marka to w jego wzmaku jest zamontowane sztuczne obciążenie

[Zeroqll]

Nie wiem czy wiecie ale Luxman ma w swojej ofercie podobne urządzenia (w wersji standard i delux), tylko że pasywne, i u nich można robić na odwrót tzn albo 1 wzmak i kilka kolumn, albo 1 kolumna i kilka wzmaków. Chciałbym mieć taką skrzynkę do testowania, ale boję się o lampowca czy mu nie zaszkodzi gdy nie będzie obciążenia.

http://www.luxman.co.jp/product/as-5iii
http://www.luxman.co.jp/product/as-55
