[Gramofon] Plinta DIY Pioneer MU 1200 + AT 1005

Klamoty domowej roboty
ODPOWIEDZ
Awatar użytkownika
Pawelec
Posty: 3204
Rejestracja: 17 gru 2012, 20:18
Gramofon: Składak
Lokalizacja: Okolice Warszawy

[Gramofon] Plinta DIY Pioneer MU 1200 + AT 1005

#1

Post autor: Pawelec »

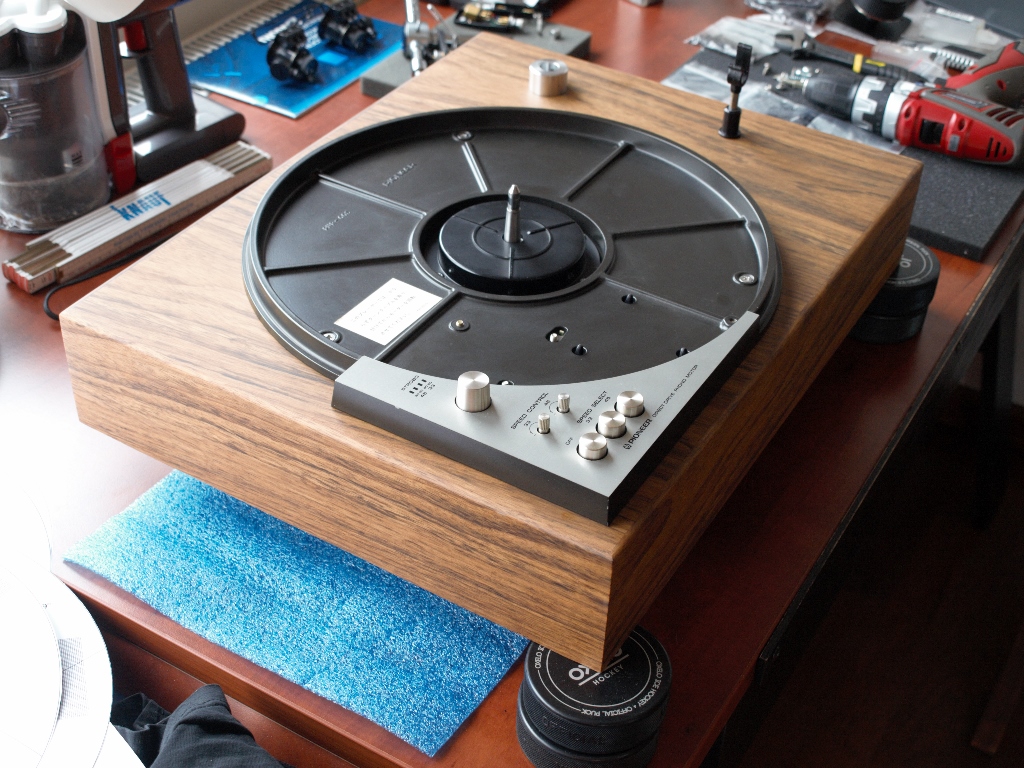

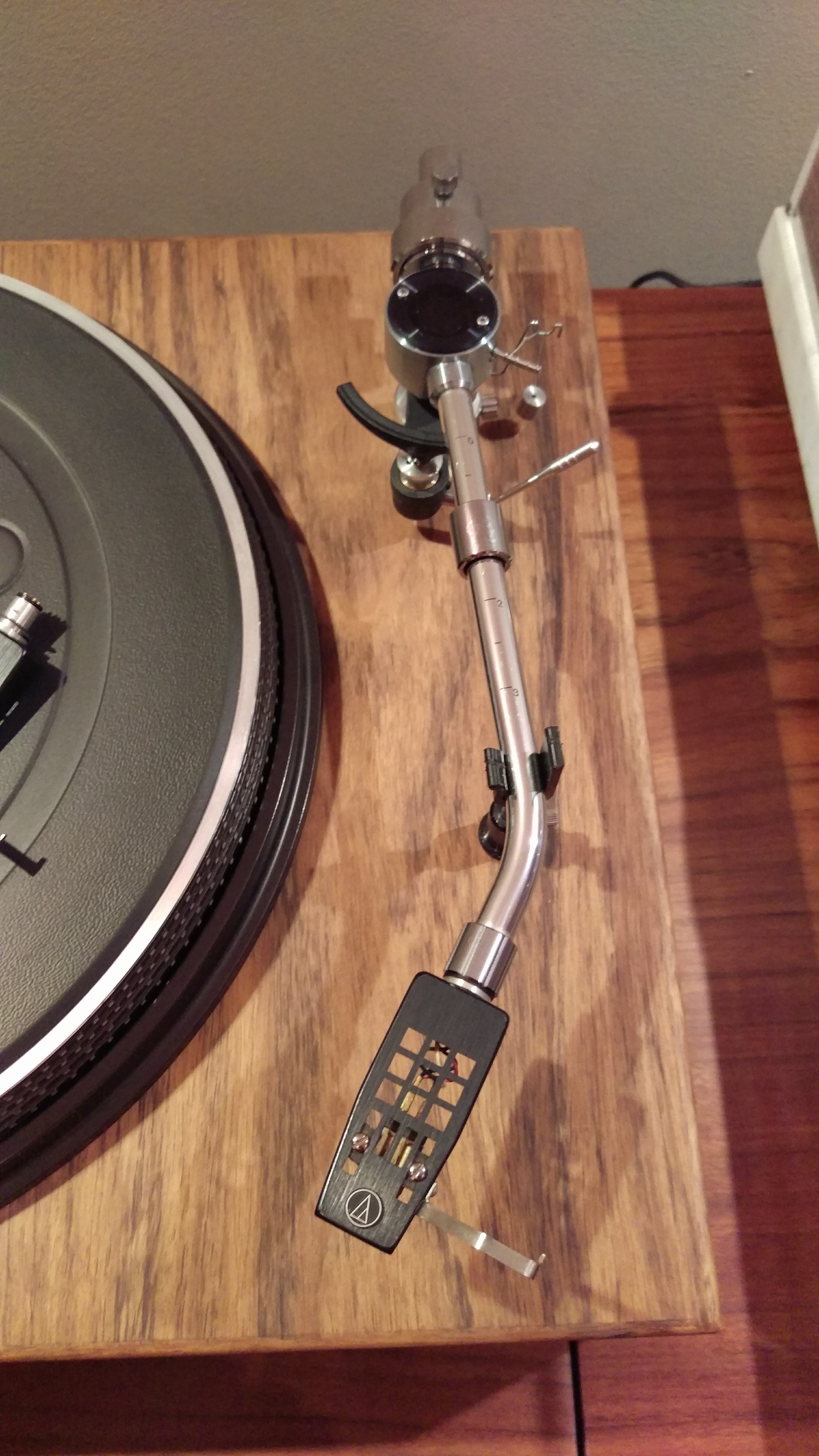

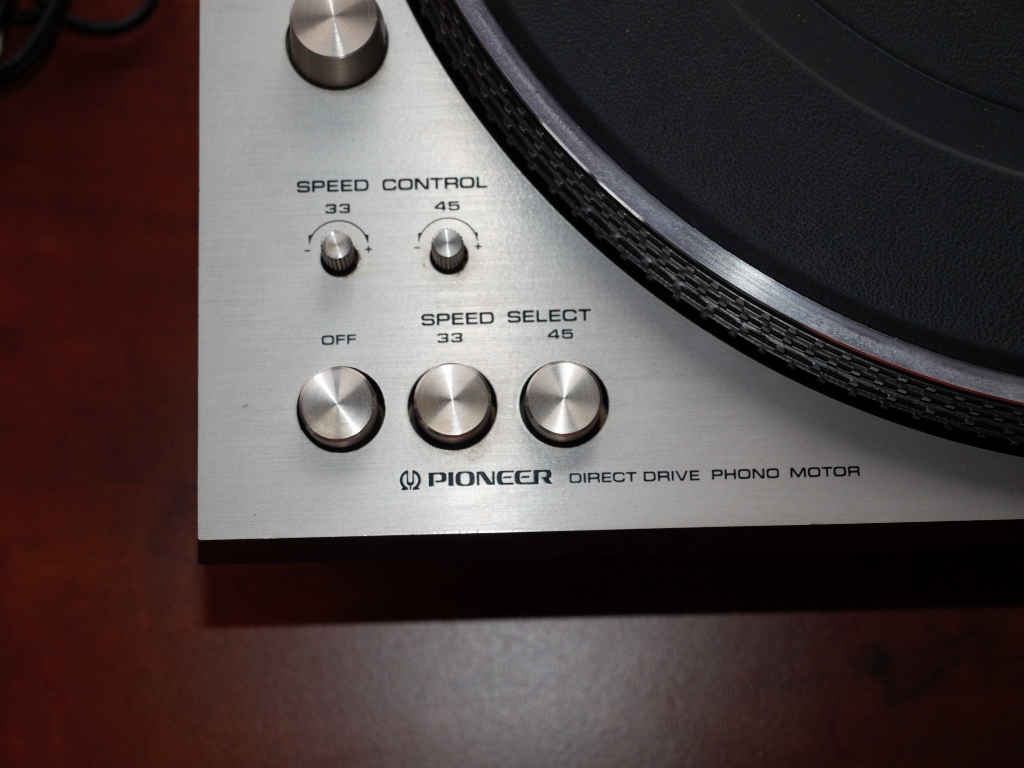

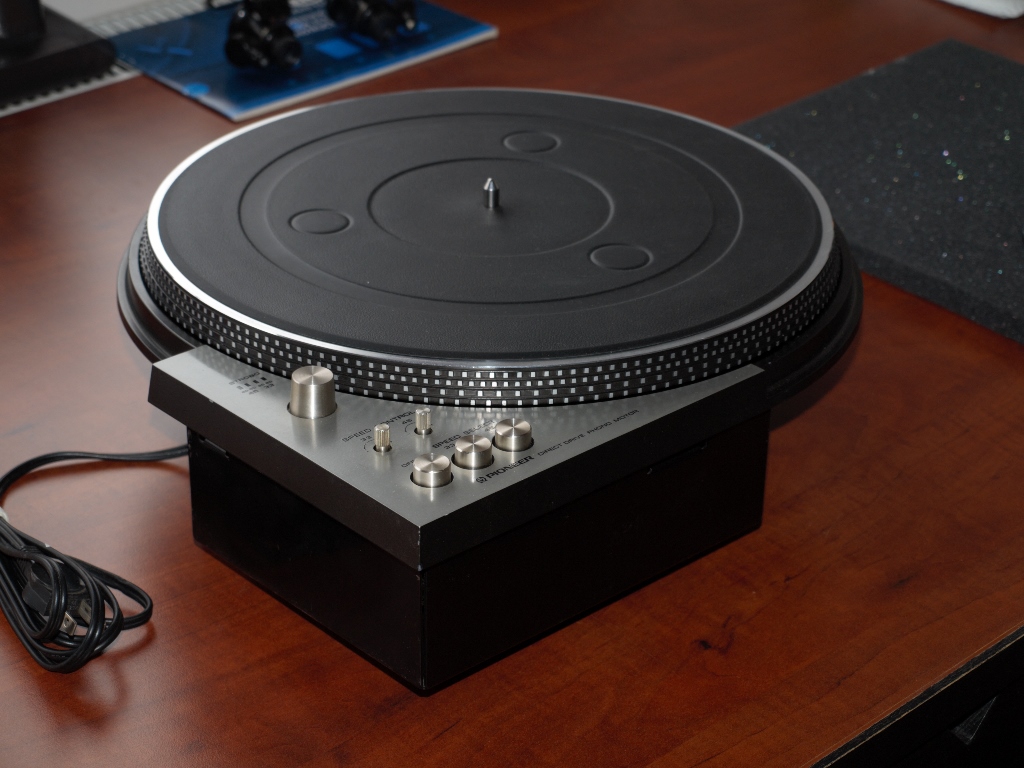

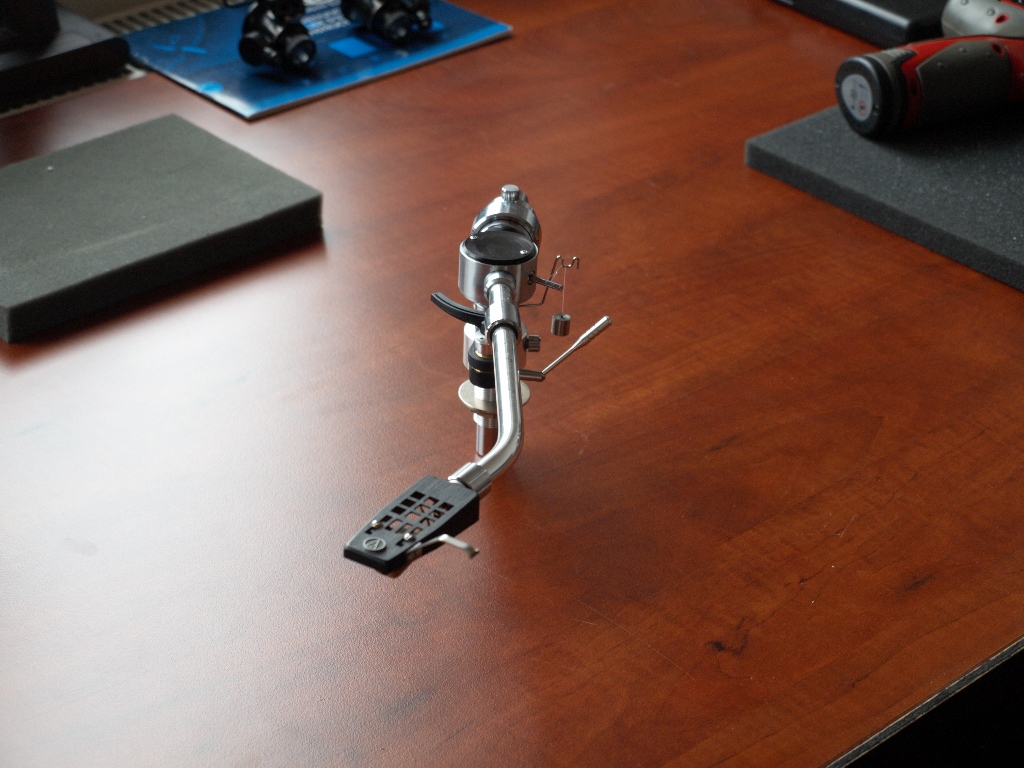

Jakiś czas temu wszedłem w posiadanie kultowego napędu Pioneera MU 1200 który był produkowany w latach '70 (1976 r.) Stan idealny. Napęd pracuje bezszelestnie. Cztery dekady nie zrobiły na nim wrażenia a zastosowane materiały nie wykazują zużycia. Kiedyś jakość wykonania, materiały i technologia a także know how brało górę nad pozycją księgowego w firmie ;) . Wyciągnąłem z pudła nie mniej kultowe zapomniane ramię AT 1005 II i uznałem że, pasują do siebie. Ramię idealne dla fanów sztywnych wkładek. Masa efektywna AT to 20 g i świetnie ponoć zgrywa się z DL 103-ką. Zamierzam jutro pobawić się wkładkami.

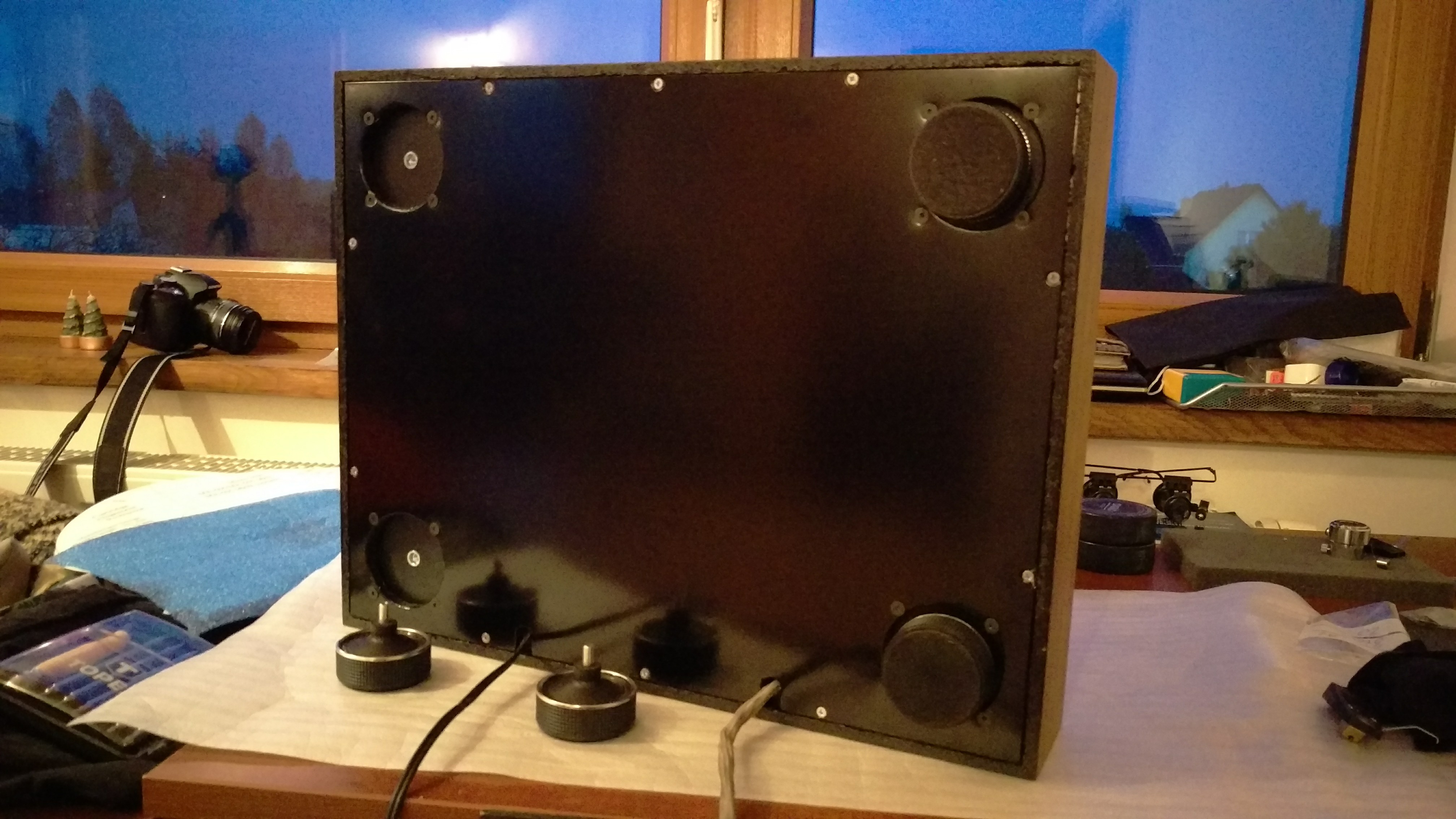

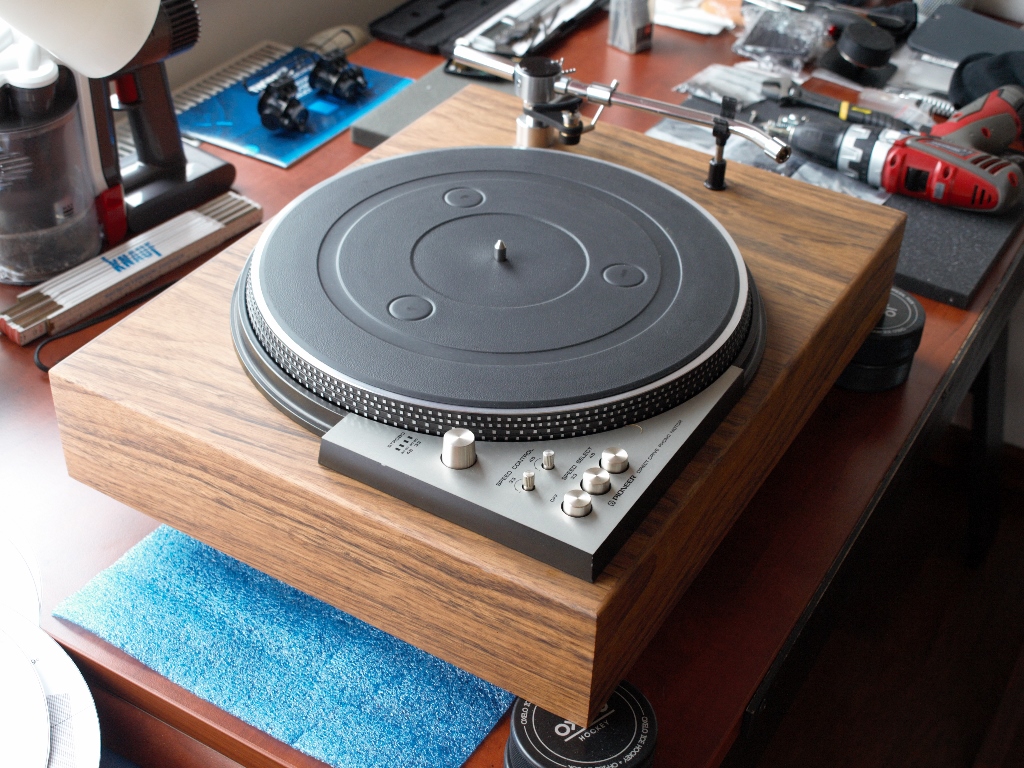

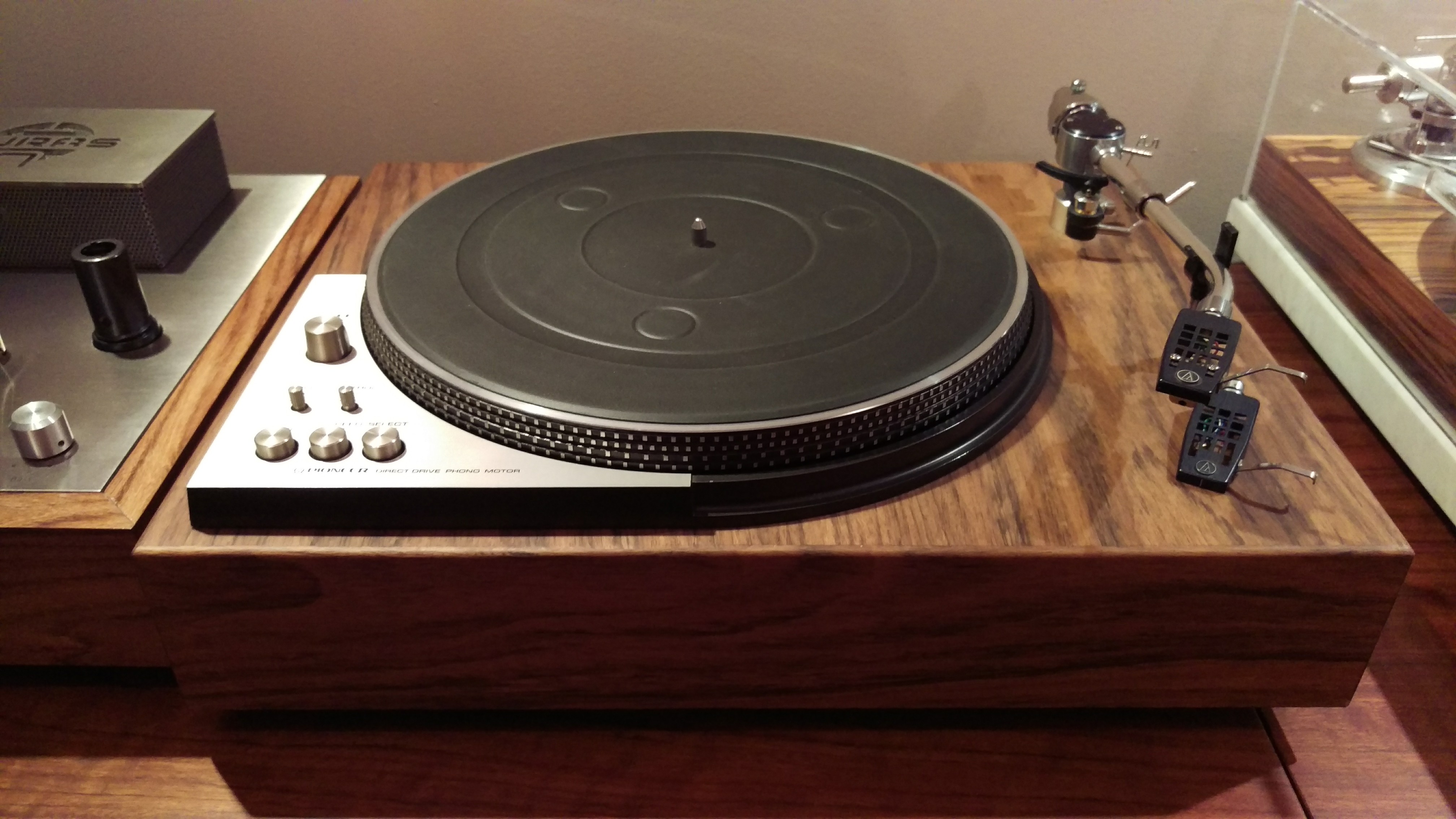

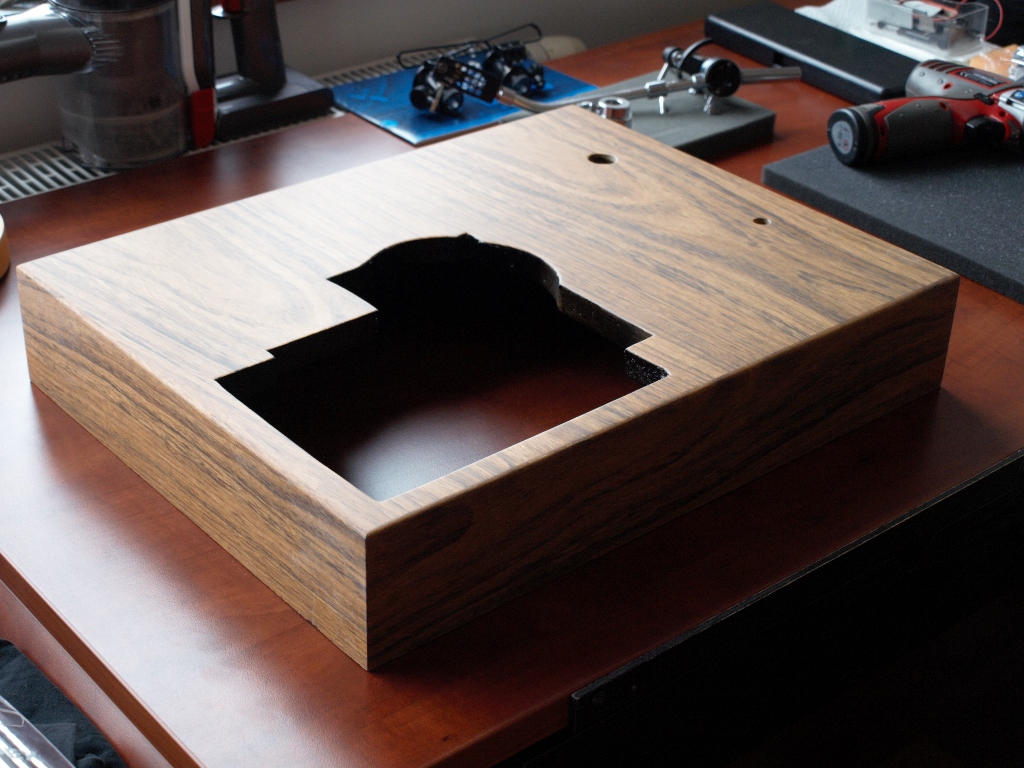

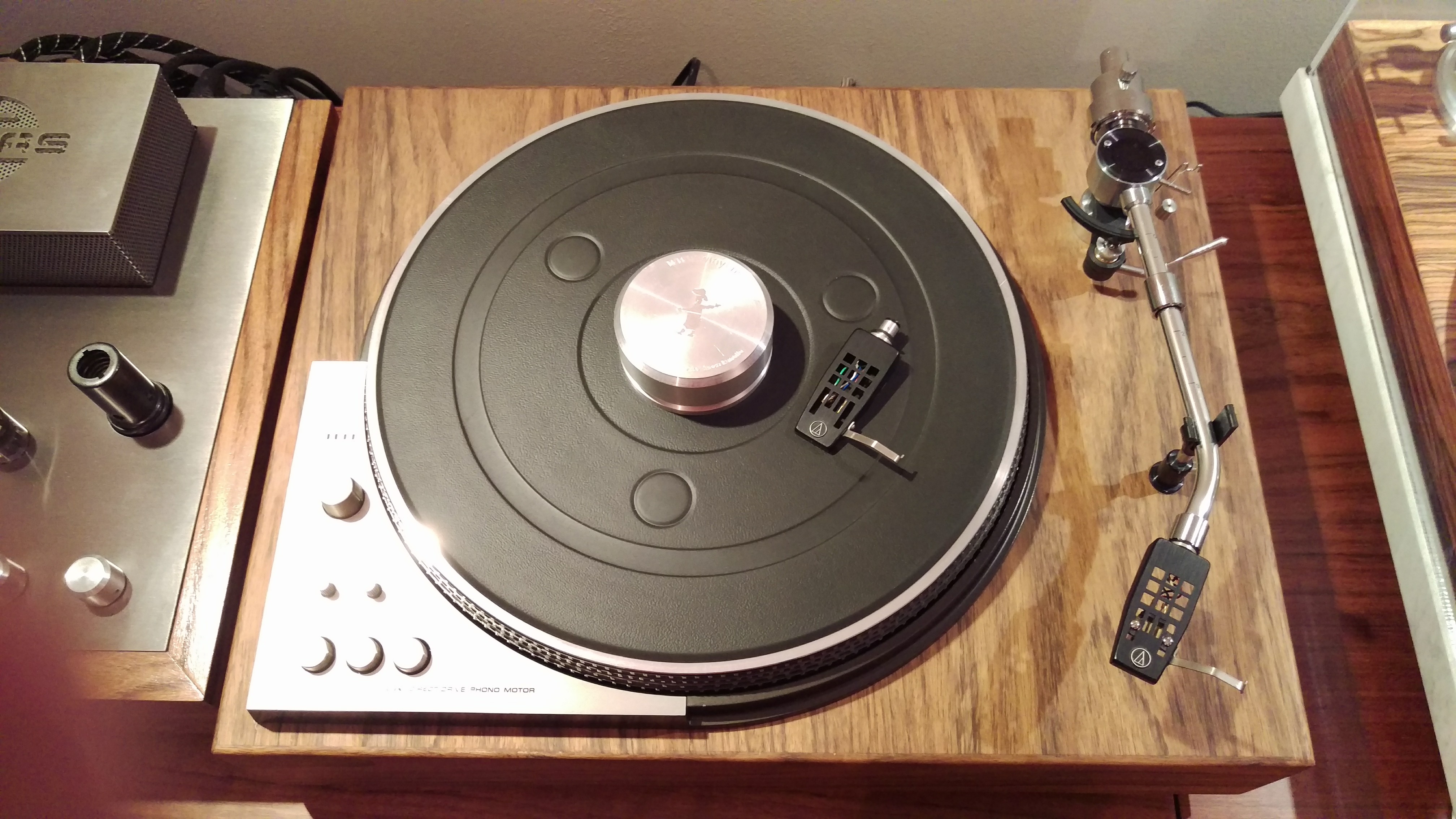

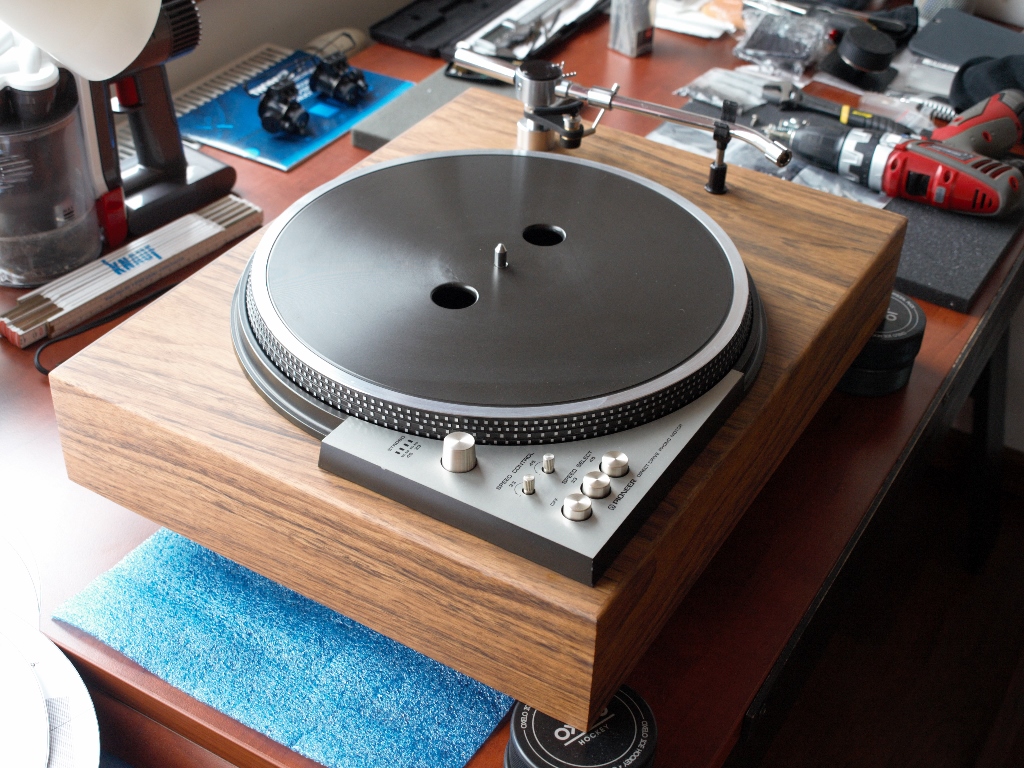

Jest napęd i ramię to do roboty. Plinta ma być prosta, niewielkich rozmiarów ale nie tuzinkowa. Solidna, wykonana z płyty 22mm oklejona fornirem naturalnym amazaque - wiem, znowu fornir :lol: . - ale, ale nie błyszczący tylko mat-satyna. Dla urozmaicenia słoje w poprzek długiego boku plinty. Całość spoczywa na sprawdzonych miękkich stopach Technicsowych (SL 12xx). Konstrukcja prosta do bólu ale sprawdzona i skuteczna. Acha, dodam jeszcze, że ramię uzbroiłem w windę od Regi co profanuje nieco "audiofilski" sznyt manuala ;)
Na początek kilka fotek jak zwykle w tragicznym wykonaniu (muszę nad tym popracować :think: )
Załączniki
P4091020 (1024x768).jpg
P4091021 (1024x768).jpg
P4091023 (1024x768).jpg
P4091024 (1024x768).jpg
P4091032 (1024x768).jpg
P4091034 (1024x768).jpg
P4091037 (1024x768).jpg
AKTUALNA SPRZEDAŻ - pierwszy post
viewtopic.php?t=15809#p307122

Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
cris_wilu
Posty: 266
Rejestracja: 09 gru 2016, 20:17
Gramofon: Technics SL Q2
Lokalizacja: Warszawa

Re: DIY Pioneer MU 1200 + AT 1005

#2

Post autor: cris_wilu »

Ależ masz talent człowieku!!! :clap: Kopara mi opadła do samej ziemi... Pięknie to wygląda!!! :clap: Tylko pozazdrościć (w sensie pozytywnym) zdolności. Co do fotek nie są tragiczne, są całkiem spoko! Serce rośnie jak człowiek widzi jakie piękne rzeczy inni robią.Gratulacje :clap:
Awatar użytkownika
azael
Posty: 220
Rejestracja: 26 paź 2016, 13:46
Gramofon: PS-X7, TS850
Lokalizacja: Tychy

Re: DIY Pioneer MU 1200 + AT 1005

#3

Post autor: azael »

Wymiatasz!
:clap:
Sony PS-X7 (Shure V15 III) -> NUDAmini -> W. Colburne Pass HA/mod.AVT2850 -> DT1990Pro

TS 850 (Shure M75+N91E, TM500) -> DSP-A5 -> Grundig Box 1600/Canton Quinto 530
Awatar użytkownika
klin
Posty: 2122
Rejestracja: 12 kwie 2014, 23:36
Gramofon: Thorens 125 MK II
Lokalizacja: Wrocław

Re: DIY Pioneer MU 1200 + AT 1005

#4

Post autor: klin »

Bardzo ładny ten fornir!! :clap:
Awatar użytkownika
darkman
Posty: 15000
Rejestracja: 02 paź 2015, 09:23
Gramofon: Cielęcina 2.01
Lokalizacja: Topanga Corral
Kontakt:

Re: DIY Pioneer MU 1200 + AT 1005

#5

Post autor: darkman »

Pawelec pisze: Solidna, wykonana z płyty 22mm oklejona fornirem naturalnym amazaque - wiem
Ładny jak zwykle. Co za płyta Paweł? Sklejka (o ciężar plinty mi chodzi)?
Awatar użytkownika
Pawelec
Posty: 3204
Rejestracja: 17 gru 2012, 20:18
Gramofon: Składak
Lokalizacja: Okolice Warszawy

Re: DIY Pioneer MU 1200 + AT 1005

#6

Post autor: Pawelec »

Wiór prasowany :) . przy tej grubości dosyć ciężka.
AKTUALNA SPRZEDAŻ - pierwszy post
viewtopic.php?t=15809#p307122

Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: DIY Pioneer MU 1200 + AT 1005

#7

Post autor: olsza84 »

Rewelacja. Piękny :) Czekamy na ten dział DIY ;)
Pawelec pisze: Wiór prasowany :)
Czy inne też by się nadawały? Np. MDF, HDF, sklejka. Czy jakaś ma przewagę nad innymi, czy to obojętne co się zastosuje?
A ten efekt mat-satyna jest realizowany za pomocą lakieru czy jakiś inny środek?
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
Awatar użytkownika
MeqhabTion
Posty: 178
Rejestracja: 14 paź 2014, 20:01
Lokalizacja: Płock

Re: DIY Pioneer MU 1200 + AT 1005

#8

Post autor: MeqhabTion »

:clap: Paweł, jak zwykle świetna robota :clap:
Awatar użytkownika
Pawelec
Posty: 3204
Rejestracja: 17 gru 2012, 20:18
Gramofon: Składak
Lokalizacja: Okolice Warszawy

Re: DIY Pioneer MU 1200 + AT 1005

#9

Post autor: Pawelec »

olsza84 pisze: Czy inne też by się nadawały? Np. MDF, HDF, sklejka.
Jeżeli chodzi o właściwości soniczne ;) to nie robiłem porównań :D . Nie budowałem dla danego układu takich samych plint z różnych materiałów. Dbam aby plinta była bardzo solidna i miała znaczącą masę w zależności od stosowanych układów antywibracyjnych. To jaki materiał wybieram zależy również od wykończenia.
olsza84 pisze: efekt mat-satyna jest realizowany za pomocą lakieru czy jakiś inny środek?
to jest taki lakier. Lakierowałem nim kolumny i wyszły super. Dodatkową zaletą tego lakieru jest jego twardość.
AKTUALNA SPRZEDAŻ - pierwszy post
viewtopic.php?t=15809#p307122

Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
Awatar użytkownika
Biogon
Posty: 1924
Rejestracja: 17 lut 2017, 15:30
Gramofon: składak
Lokalizacja: 3ka

Re: DIY Pioneer MU 1200 + AT 1005

#10

Post autor: Biogon »

Bardzo ładny projekt i super wykonanie! :clap:
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: DIY Pioneer MU 1200 + AT 1005

#11

Post autor: olsza84 »

Pawelec pisze: Jeżeli chodzi o właściwości soniczne ;) to nie robiłem porównań :D . Nie budowałem dla danego układu takich samych plint z różnych materiałów. Dbam aby plinta była bardzo solidna i miała znaczącą masę w zależności od stosowanych układów antywibracyjnych. To jaki materiał wybieram zależy również od wykończenia.
Pawelec pisze:to jest taki lakier. Lakierowałem nim kolumny i wyszły super. Dodatkową zaletą tego lakieru jest jego twardość.
Ok dzięki Pawelec za informacje. Faktycznie świetny efekt z tym lakierem :clap:
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
Awatar użytkownika
Myszor
Posty: 10428
Rejestracja: 30 paź 2014, 18:44
Gramofon: Składak
Lokalizacja: Wrocław

Re: DIY Pioneer MU 1200 + AT 1005

#12

Post autor: Myszor »

Cudo. Pokrywkie Pan planujesz przykręcać czy tylko nakładana ?
Jak się sprawuje w boju ?
Awatar użytkownika
Pawelec
Posty: 3204
Rejestracja: 17 gru 2012, 20:18
Gramofon: Składak
Lokalizacja: Okolice Warszawy

Re: DIY Pioneer MU 1200 + AT 1005

#13

Post autor: Pawelec »

olsza84 pisze: Ok dzięki Pawelec za informacje
Jak będziesz chciał więcej informacji dla swoich potrzeb to daj znać. Nie lubię pisać a jest bardzo dużo czynników które mają wpływ na dobór materiałów i konstrukcję plinty ;)
Myszor pisze: Pokrywkie Pan planujesz przykręcać
Będzie przykręcana i zdejmowana na zawiasach Technicsowych. :)
AKTUALNA SPRZEDAŻ - pierwszy post
viewtopic.php?t=15809#p307122

Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
kielek
Posty: 3185
Rejestracja: 05 paź 2011, 08:34
Lokalizacja: Gdynia

Re: DIY Pioneer MU 1200 + AT 1005

#14

Post autor: kielek »

@Pawelec z Ciebie to naprawdę niezły kozak jest ;)
MISSE
Posty: 1650
Rejestracja: 16 cze 2013, 21:59
Gramofon: Micro Seiki DDX

Re: DIY Pioneer MU 1200 + AT 1005

#15

Post autor: MISSE »

Już ładniejsze widziałem w twoim wykonaniu :shhh:

I napęd ok, ale pamiętam że chorowałeś na inny model :drool:
