PreamP relacja z budowy, czyli "od pomysłu do przemysłu"

[Jaculek]

PreamP D v3.1 poskładany i uruchomiony (na pająka oczywiście ).

Na razie przetestowana sekcja MC. No i nie ma się do czego przyczepić, bo gra całkiem zacnie. Czy lepiej/gorzej względem wersji MM plus HeadamP? Póki co nie jestem w stanie stwierdzić.
W sekcji MC jest regulacja rezystancji obciążenia wkładki w zakresie 40-560 omów. Sekcja MM bez zmian.
Zmieniłem także regulator napięcia zasilania. Zrezygnowałem z rozwiązania opartego na wzmacniaczu operacyjnym (wg Jung & Didden) i zastosowałem układ w pełni tranzystorowy.

W zasilaczu liniowym zastosowałem w prostowniku diody Schottky'ego i każdą zbocznikowałem100nF celem wyciszenia zakłóceń przełączania. Dodałem też zabezpieczenie przeciwprzeciążeniowe (przez nieostrożność spaliłem sobie kilka BDeków).

[Mawis]

Brawo Jacku! Widać na brak pracy nie mozesz narzekac ostatnio
Czy jakies testy przewidujesz?

[Jaculek]

Myślę, że tak.
Na razie muszę przetestować wkładki MM i wystrugać obudowy.

[Mawis]

To jakby co to się piszę

[Mawis]

Tu kilka słów o testowaniu PreampaD v.3.1 w kontekście testowania Buphono2
viewtopic.php?t=19343&start=315#p492562

[Jaculek]

Dzięki Maciek. Z odsyłaniem nie pośpiechu.

[Mawis]

Dzięki Maciek. Z odsyłaniem nie pośpiechu.

A no to jak tak to super, posłucham sobie jeszcze Daj znać kiedy odesłać

[Jaculek]

Przy okazji wyjaśniania pewnych wątpliwości zrobiłem ostatnio testy wersji 3.1 pod kątem "clippingu". Zapodałem na wejście sygnał do sprawdzania zdolności śledzenia (tracking ability) z płyty testowej Vinyl Essentials. Sygnał 315Hz ze ścieżki 100um (amplituda rowka) dał sygnał wejściowy o amplitudzie niecałych 20mV (Shure V15 III z Jico SAS/B):

Szacując, że dla tej wkładki 3,5mV to 0dB mamy ok +18dB (dla porównania, bo na innych płytach testowych sygnał oznaczany jest w dB)
Na minimalnym wzmocnieniu PreamP wypuścił z siebie następujący sygnał:

Przy maksymalnym, taki:

Jak widać sinus jest czysty, co dobrze świadczy zarówno o pre jak i o wkładce . Headroom jest tak duży, że PreamP, wg symulacji, pozwala przyjąć sygnał o jeszcze 2x większej amplitudzie, dając na wyjściu sygnał o amplitudzie 13V bez śladu clippingu.
Edit:
Zapomniałem podziękować Jackowi (jacek 1972t) za udostępnienie płyty. Niniejszym koryguję błąd. Serdeczne dzięki Jacek

[Jaculek]

Zaprojektowałem i dałem do zrobienia nowa wersje płytki PreamPa. Zrezygnowałem z opcji MC, bo zdecydowanie bardziej podoba mi się brzmienie tandemu PreamP-HeadamP. W torze sygnału zrezygnowałem też całkowicie z tranzystorów BJT. Teraz mamy tu tylko podwójne jFETy (jfe2140 i 2SK2145) i MOSFETy (ZVP3310).

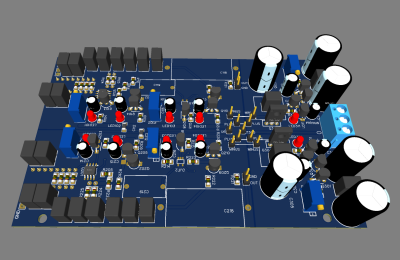

Aktualna wersja wygląda tak:

(niektóre elementy nie maja modelu 3D stąd kilka pustych miejsce)

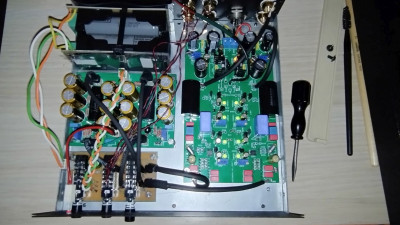

Płytki już dotarły i lutuje się pierwszy egzemplarz.

[Jaculek]

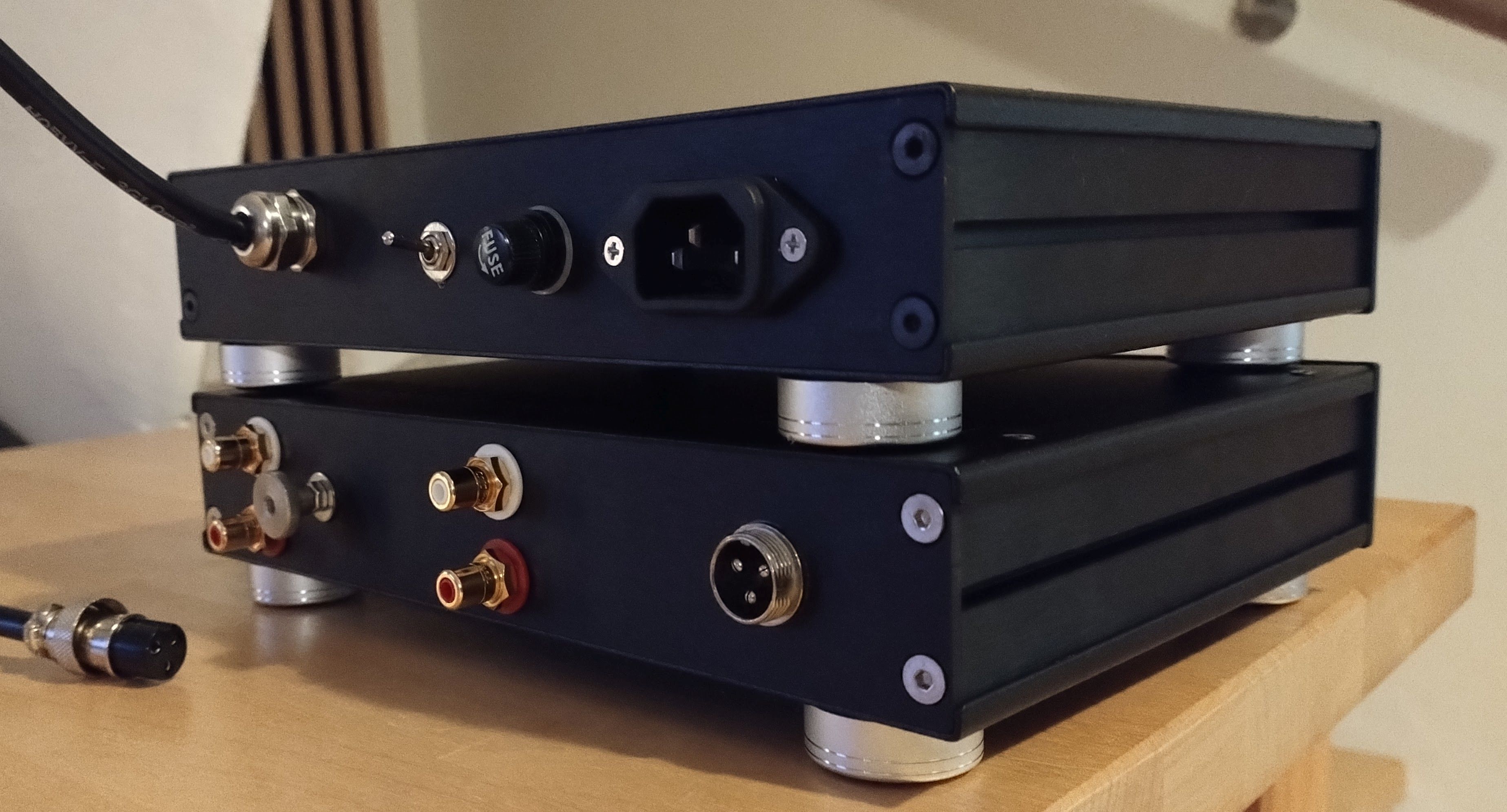

PreamP i HeadamP w jednej obudowie... dlaczego nie Oto on, kompletny przedwzmacniacz MM i MC z dwoma wejściami:

Nowa wersja HeadamPa została wyposażona w opóźnione załączanie wyjścia ale o tym w osobnym wątku. Teraz jest dużo lepiej pod względem izolacji od zakłóceń.
