DYNACO 2x10W

[szczepan_def]

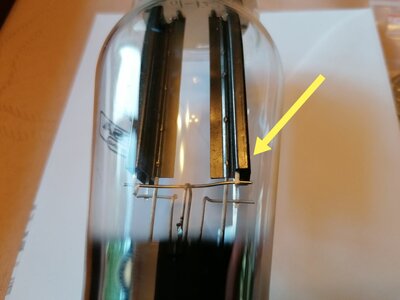

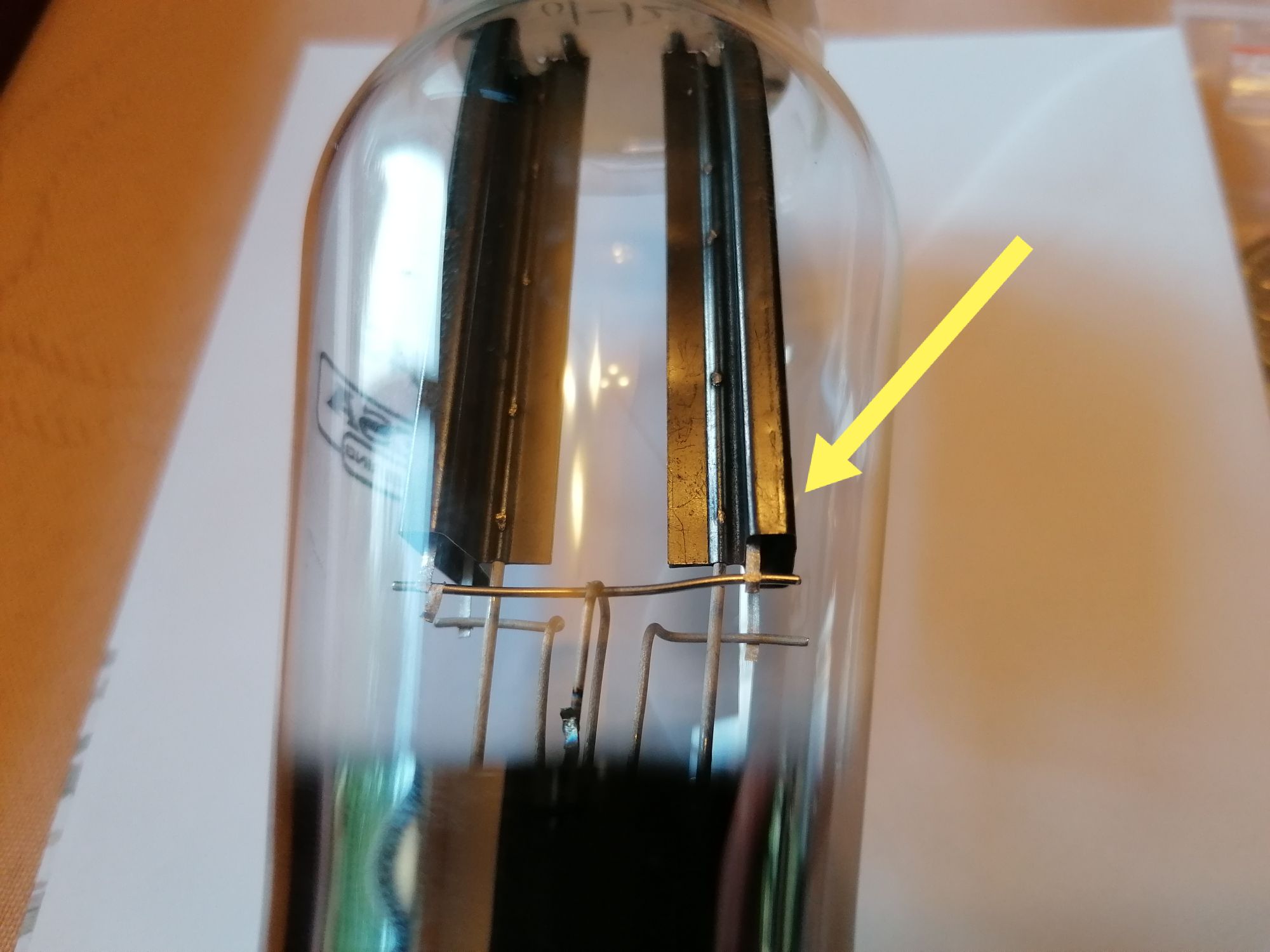

Nowa żarówa, zwarcie A-K, taka ciekawostka

[szczepan_def]

jeden kanał jes 4x słabszy

sprawdzę pętle USZ i odczepy 4/8 ohm na podstawkach nic nie znalazłem, na wejściu 1lampy jest ok. Na wyjsciu już jest różnica lewy/prawy, zamiana 1szych lamp nic nie dała

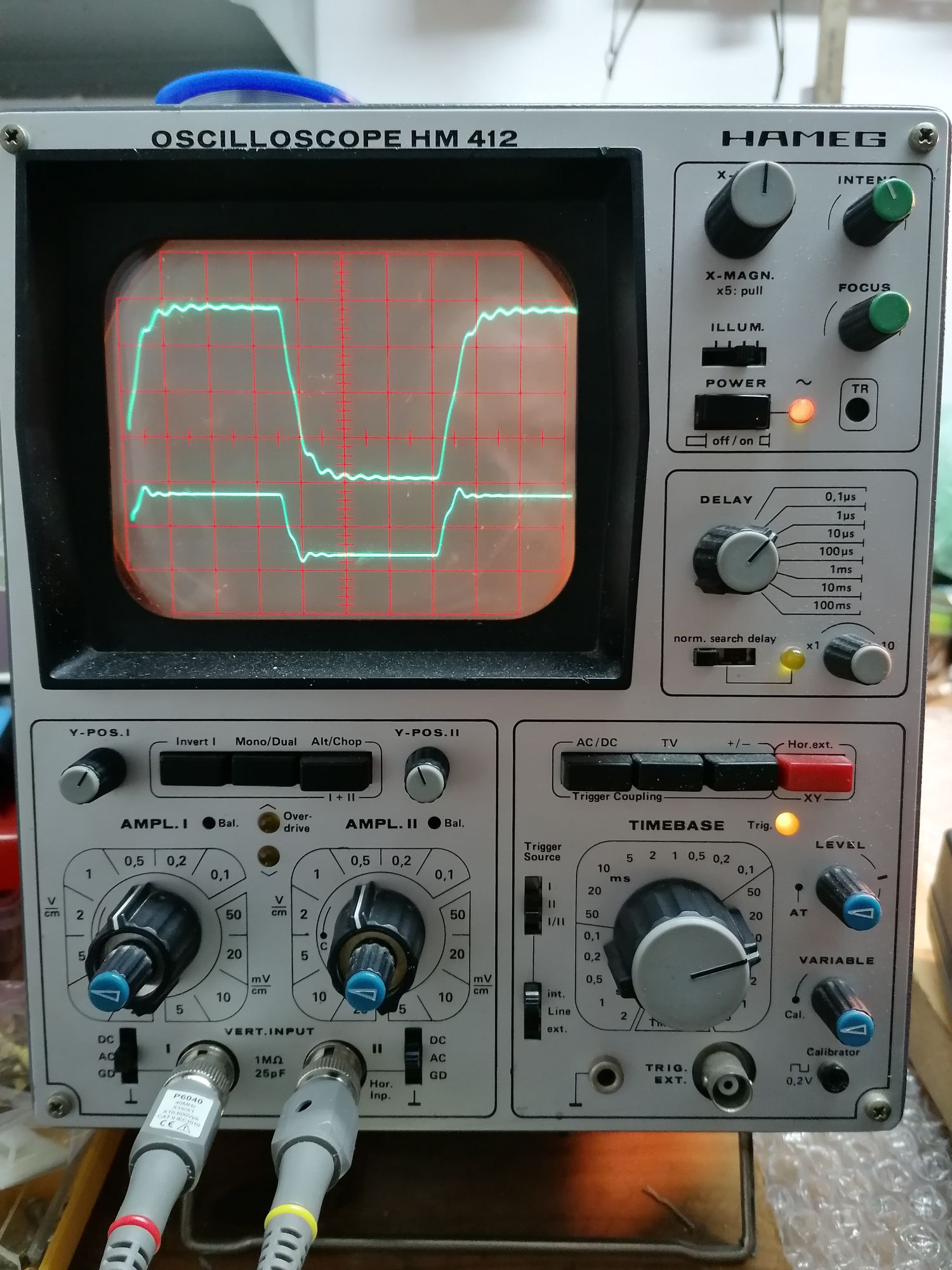

I kwadrat 10k

[szczepan_def]

Pierwsze pomiary

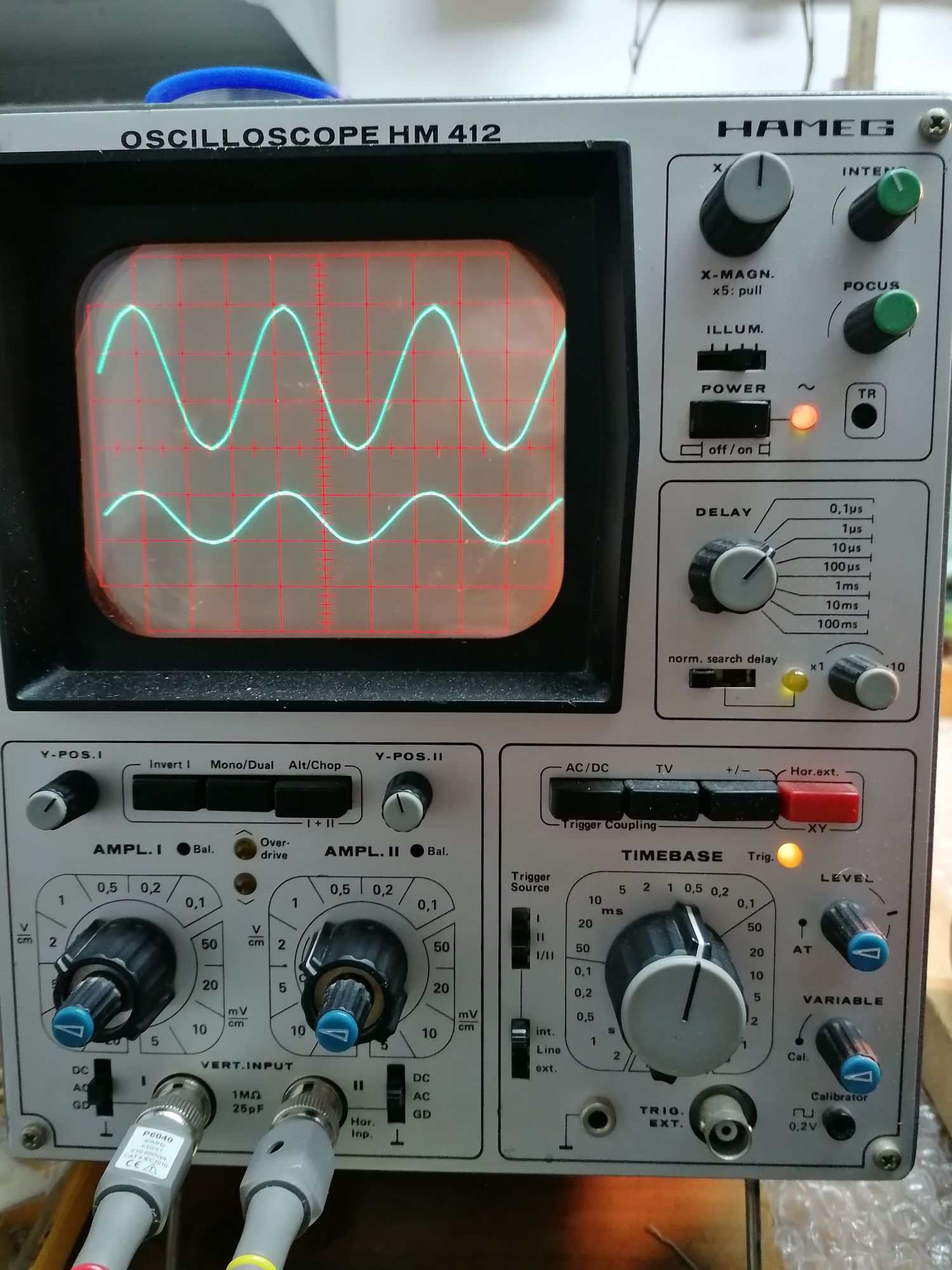

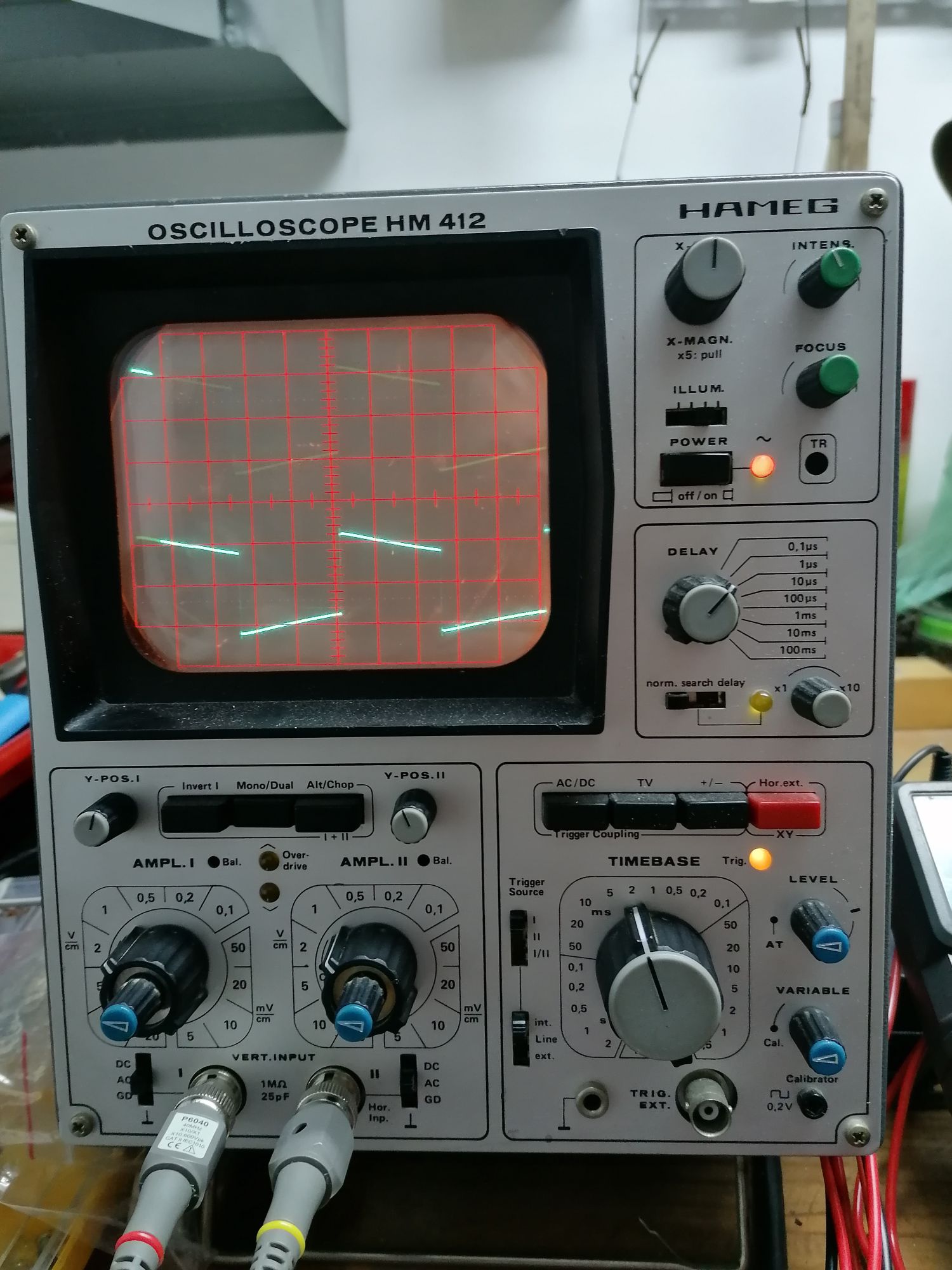

100Hz

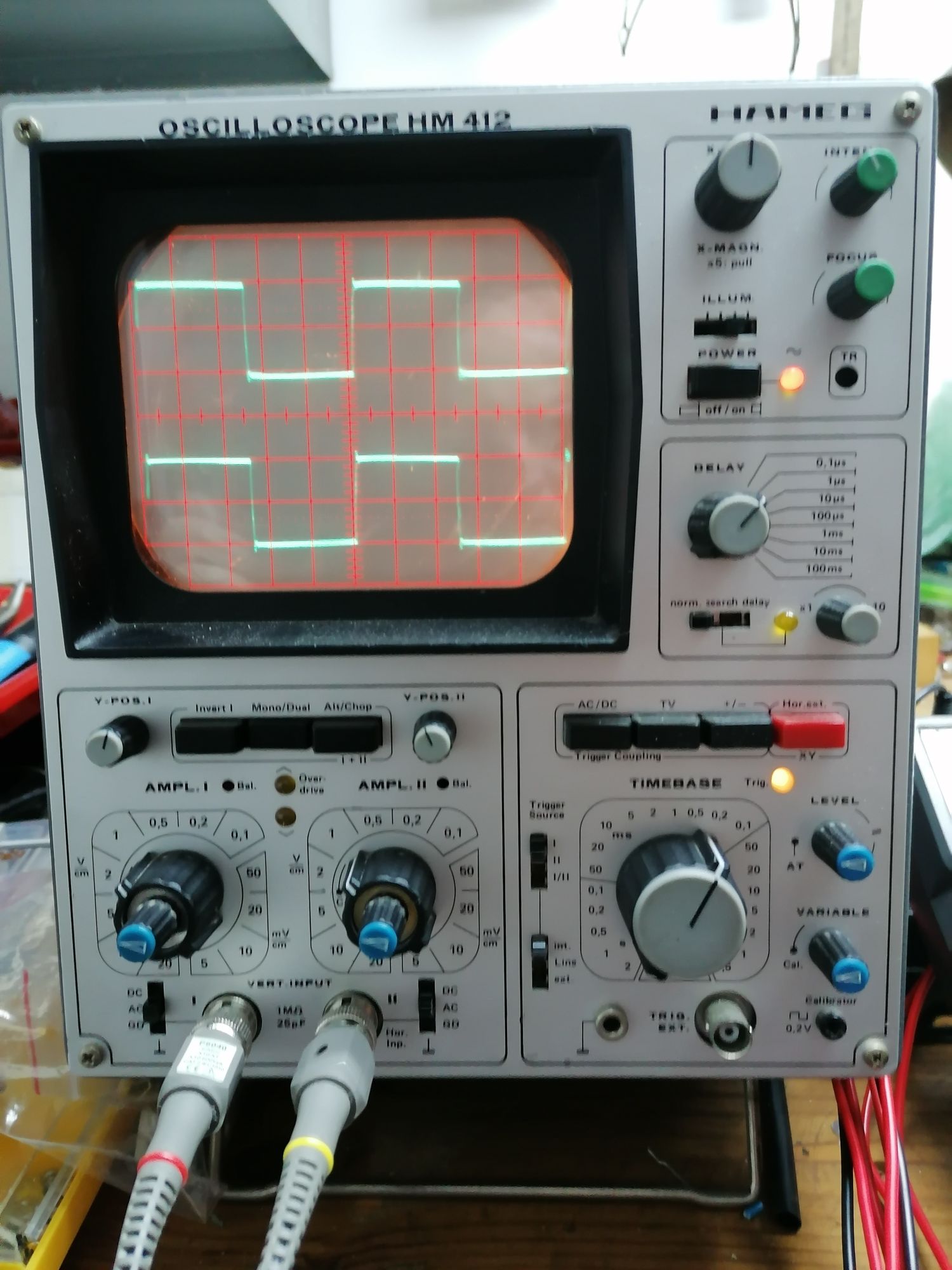

1kHz

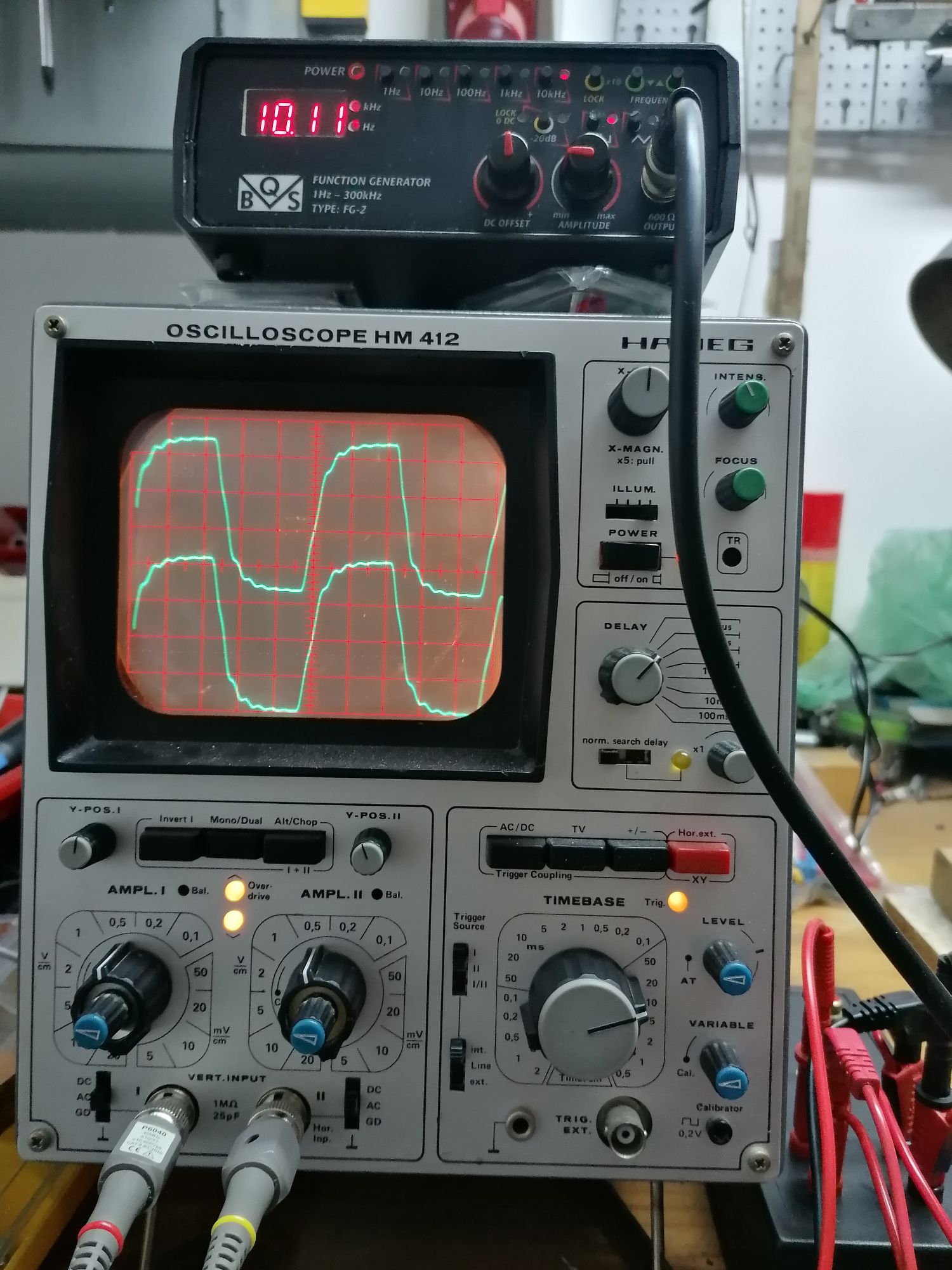

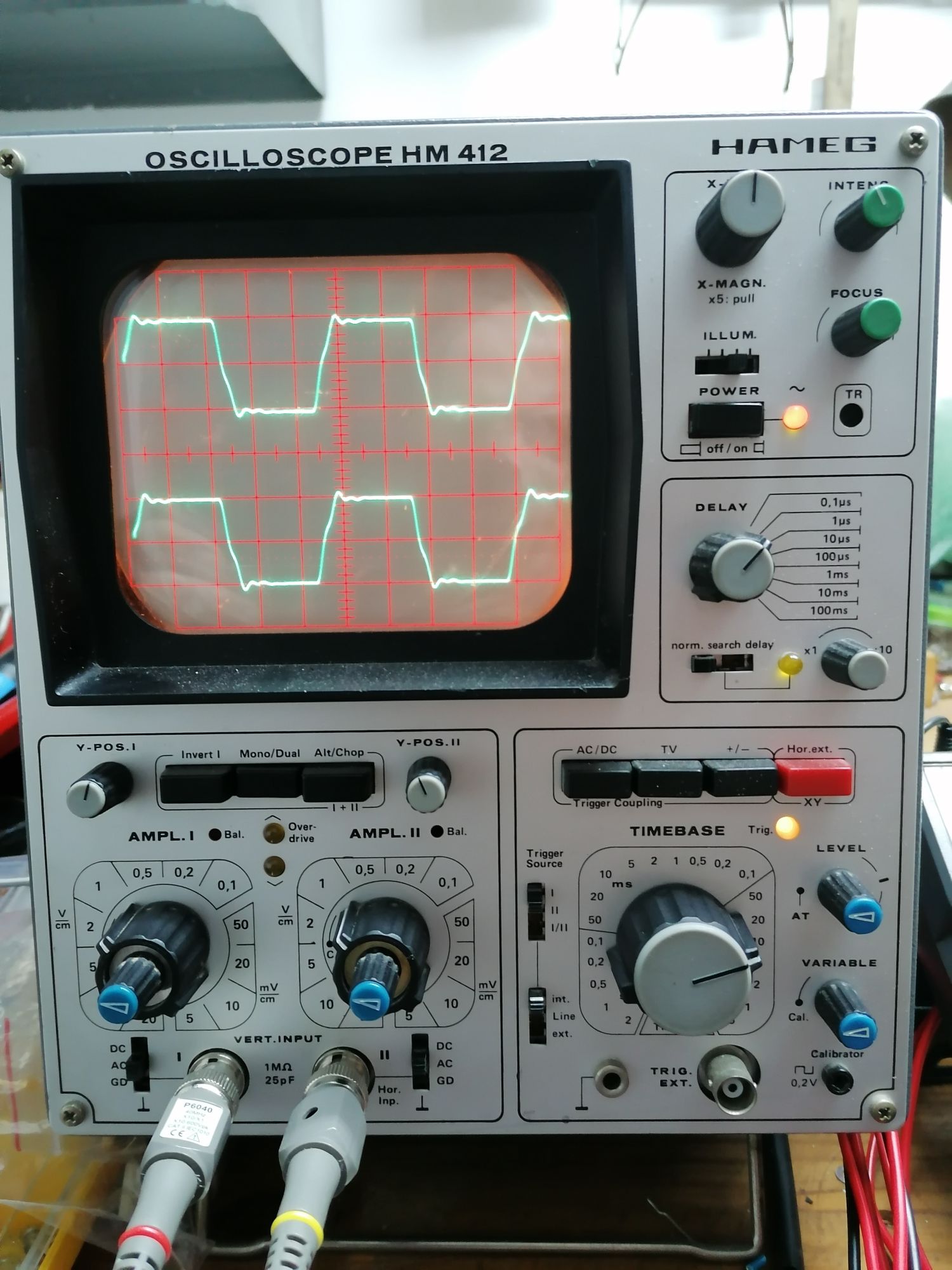

10k

Moc 2x 7.5W/8ohm
Przesłuch sinus 10kHz/-56db, 20kHz/-52db

Wzocnienie x8, rozumiem że trzeba wartości USZ dobrać pod odczep 8ohm, dałem ze schematu ale tam jest USZ z odczepu 16ohm.

[szczepan_def]

Co się stanie jak zamienię podlaczenia lamp mocy górna z dolną? Odwróci to fazę na wyjściu trafa? do sprawdzenia...

[MISSE]

Co się stanie jak zamienię podlaczenia lamp mocy górna z dolną? Odwróci to fazę na wyjściu trafa?

jakiś cel przyświeca eksperymentowi???

jeśli jeden odczep na wyjściu to jeszcze rozumiem takie podejście tylko uważaj co łączysz z zerowym potencjałem(którą końcówkę)
to takie uproszczenie.
Jeśli masz SE i dwa zaciski na pierwotnym i dwa na wtórnym bez sprzężenia zwrotnego to niema to znaczenia zamieniając zasilanie z anodą gdzie co jest.
Jeśli masz odczep UL to już tylko jedna kombinacja na wejściu, wyjście dowolnie(dwa zaciski)(wiele odczepów jedna konfiguracja)
Jeśli masz odczep UL to już tylko jedna kombinacja na wejściu i sprężenie zwrotne to wyjście też tylko jedna kombinacja na wyjściu(obojętnie ile wyjść, głębokość sprzężenia będzie zależna od tego z którego odczepu będziesz brał napięcie)

Przy PP jest jedna kombinacja chyba że na wyjściu masz tylko jedno uzwojenie
Kiedyś oznaczano kropką początki uzwojeń, dziś kupując transformator masz jak ……. gdzie co podłączyć

[szczepan_def]

jakiś cel przyświeca eksperymentowi???

1. jeden kanał na wyjściu (zamienione kolory czarny z brązowym) mam odwrotnie niż drugi, i tak myślę żeby w jednym zamienić podłączenia lamp, oba kabelki z góry na dół i odwrotnie... Czy na wyjsciu trafa się coś zmieni?

2. punkt 1 i 2 - mają być fazy zgodne czy przeciwne bo już dostaje do głowy?

teraz mam zgodne te fazy i się nie wzudza, ale nie wiem już sam może USZ ma być odwrotnie podłączone (ale wtedy się wzbudza) a wzbudza się bo mam niedobrane wartości USZ pod 8ohm??? (na rys mam pod 4ohm - błąd rysunku)

dziś kupując transformator masz jak ……. gdzie co podłączyć

opisane jest jak na dłoni, ale to moje początki bez PCB - i co kabelek to zagadka a jeszcze trzeba się pilnować żeby kieownik elektrowni nie złapał

[szczepan_def]

Sygnał USZ jest do katody, fazy muszą być takie same, USZ jest w globalnej petli od wejścia do wyjścia więc wnioskuję że te fale na kwadracie to przesuniecia fazowe w. cz. czas na zglebienie tematu

[MISSE]

To nie generator i ma się nie wzbudzać

W pętli sprzężenia R jest regulatorem wzmocnienia i z fizyki wynika że najlepiej jak mamy duże napięcie więc podpinamy pod wyjście 8R.
Zastanów się jedno uzwojenie to koniec i jest ZEREM, a 8R to drugi koniec. 4R to środek, a u Ciebie to jakiś cudotwór

Sprzężenie robimy tak (nigdy nie wiemy jaki będzie transformator) potencjometr 47K i patrzymy kiedy wzmocnienie całości zaczyna maleć. Im głębsze sprzężenie tym mniejsze wzmocnienie, szumy, szersze pasmo itd.

kondensator dobieramy tak aby przy dużej częstotliwości między wejściem a wyjściem było jak najmniejsze przesunięcie fazowe

[szczepan_def]

Zastanów się jedno uzwojenie to koniec i jest ZEREM, a 8R to drugi koniec. 4R to środek, a u Ciebie to jakiś cudotwór

oczywiście tak jest, źle opisałem rysunek, już poprawiłem post dla jasności

chodzi o to że na jednym kanale mam teraz wyjścia zgodnie z opisem na trafo (czarny=masa, brązowy=8ohm) a drugi mam odwrotnie, wiem że nie ma to znaczenia w działaniu, ale jak przepnę te lampy to oznaczenie będzie zgodne z opisem, tak dla porządku

Chciałem zmierzyć wzmocnienie bez USZ - ale jak odpinam pętlę USZ to nie mam sygnału na wyjściu? jak to zrobić? sztuczne obciążenie po 8r mam cały czas podpięte

[BlackDevil]

Podepnij rezystor 1k do katody i ten rezystor do masy. Oczywiście odepnij usz.

[szczepan_def]

Do katody tam gdzie USZ, Czyli zamiast USZ dać 1k do masy?

[BlackDevil]

Tak

[szczepan_def]

Bez USZ wzmocnienie 28dB, pasmo10hz-35k

USZ rezystor 1k wzmocnienie 17,6dB pasmo 10hz-70khz

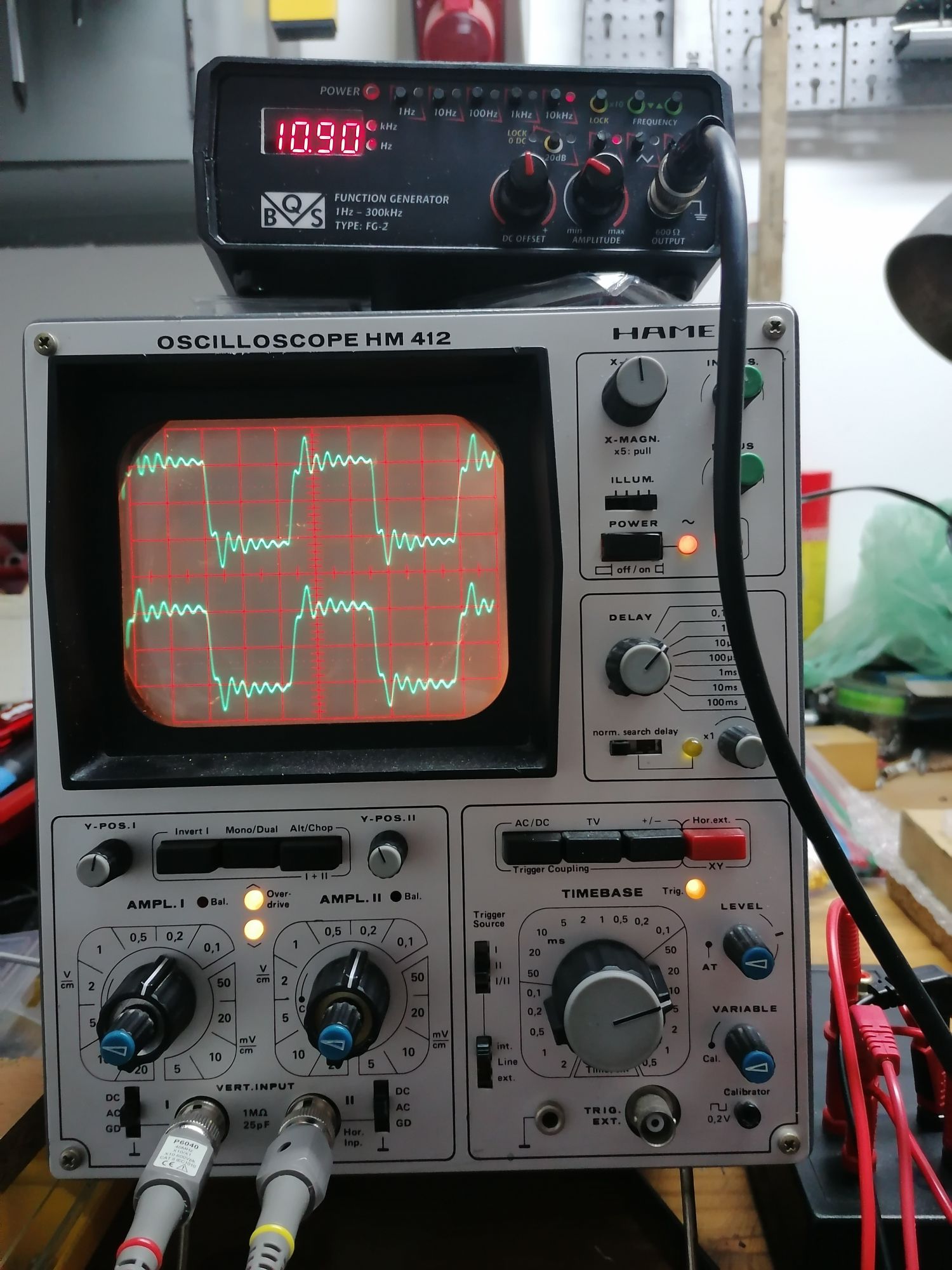

Kondensator dobiorę później... Czy te fale są od trafa? Wynikają z przesuniec fazy, Czy układ się wzbudza? Glebokosc USZ 10,5db, wydaje się za dużo

W sumie duże to sprzężenie raczej nie będzie, a czy jest ono w ogóle mi potrzebne?

Na - 7db USZ policzyłem rezystor 2k do testów, a ten przy katodzie z dzielnika USZ 100ohm zostawić? Czy lepiej mniejszy, czasem pokazują 47ohm

Sa jakieś tzw. Dobre wartości dla głębokości USZ? Czy to zależy od konstrukcji, traf etc.

[BlackDevil]

USZ rezystor 1k wzmocnienie

Szczepan wygląda na to że wzmacniacz ma stan przed zawałowy serca taki żarcik

[szczepan_def]

Wiadomo że tak nie zostawię, bardziej traktuje to jako poligon doświadczalny, książka swoje ale ja to muszę pomacać, zobaczyć, doświadczyć, popróbuje z tym potkiem w USZ, nie wykluczam też przesunąć punkt pracy w stronę AB rezystorem katody 260-270ohm
