Warsztat Martynki

[Martynka]

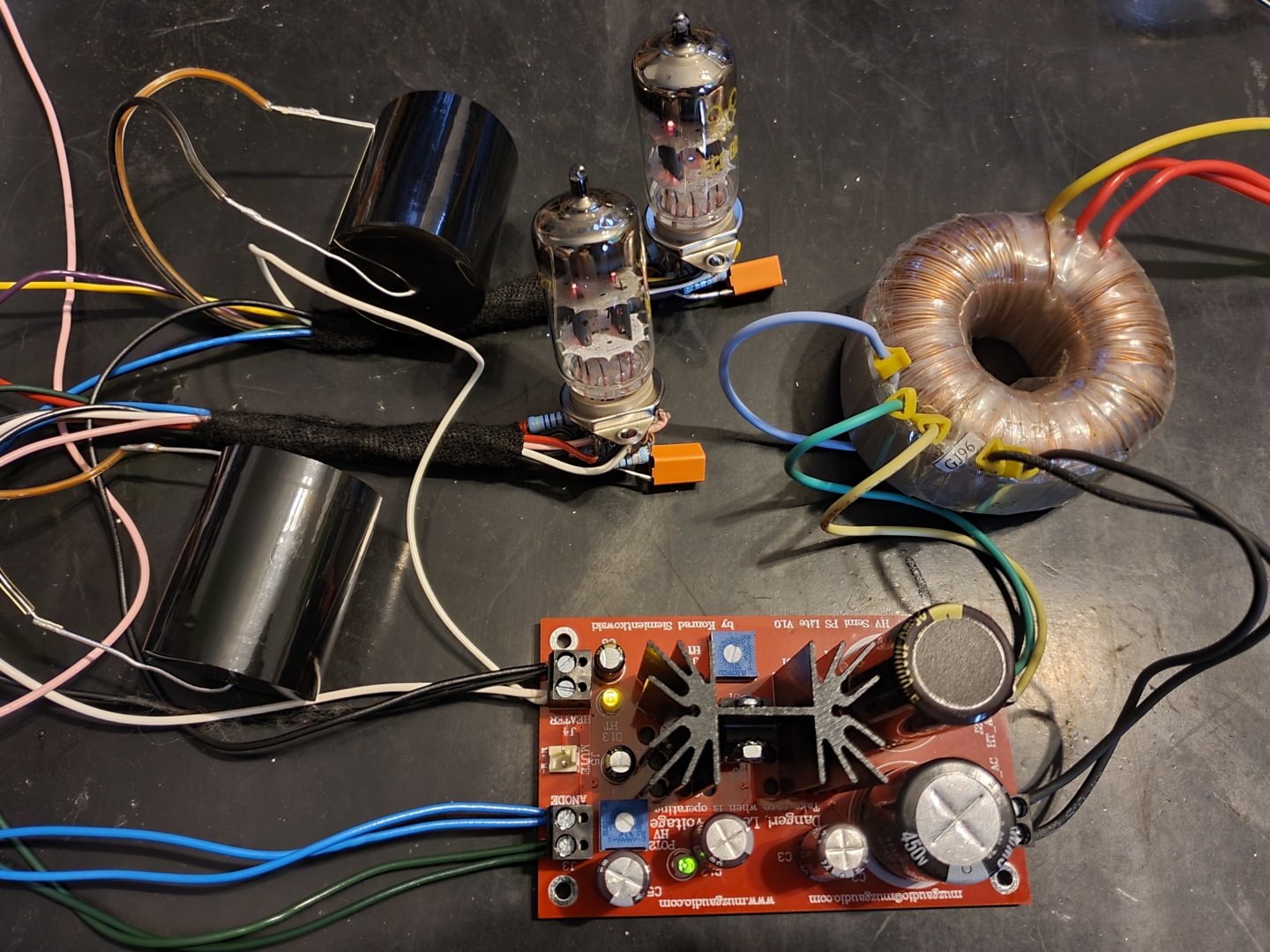

Poskładane i się wygrzewa:

pora ukraść sygnał i sprawdzić czy gra

[Jaculek]

Bosz! Ale pajęczarstwo! Nie boisz się, że Cię zabije

[Martynka]

Na czas odpalenia kazałem wyjść dzieciom z domu a żona trzymała rękę na głównym wyłączniku prądu w domu, powiadomiłem też sąsiadów, sołtysa, elektrownie i lokalnych żuli spod spożywczego o planowanym rozruchu

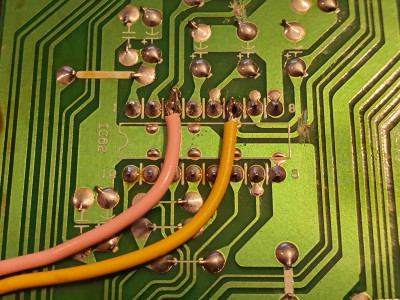

A serio... nie boję się, tylko nie lizać i nie dotykać gdy pod napięciem. Następny etap gdy po paru godzinach zasilacz, lampy i trafo wciąż się nie wyparują będę rozmieszczał wszystko w obudowie. Teraz wykręciłem PCB i rozcinam ścieżki z pinów 3 i 6 żeby wziąć sygnał.

[Cichy5000]

A serio... nie boję się, tylko nie lizać i nie dotykać gdy pod napięciem. Następny etap gdy po paru godzinach zasilacz, lampy i trafo wciąż się nie wyparują będę rozmieszczał wszystko w obudowie. Teraz wykręciłem PCB i rozcinam ścieżki z pinów 3 i 6 żeby wziąć sygnał.

Bravo Ty . Poligon w domu 🤭

[Martynka]

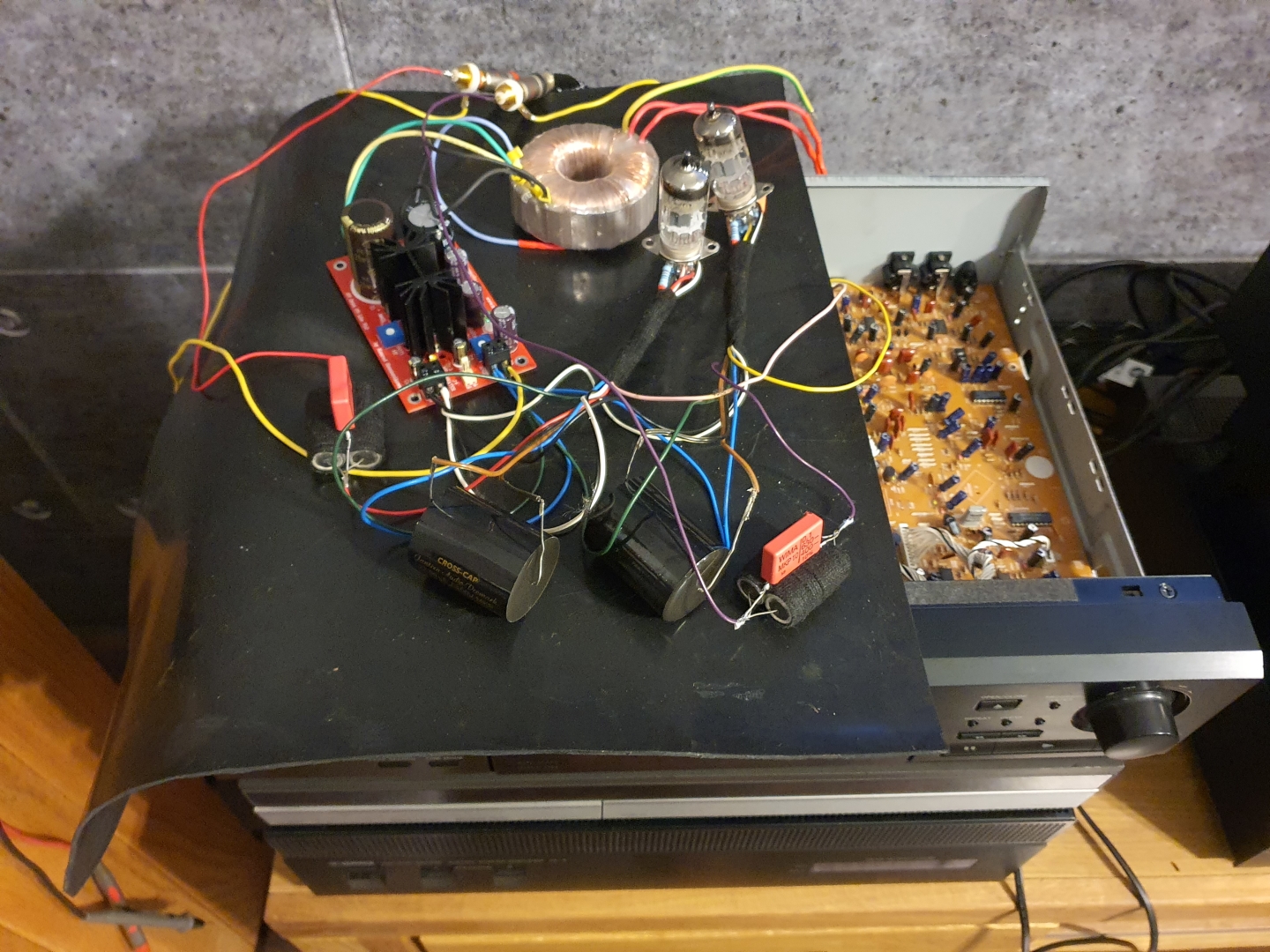

Zaraz po kradzieży sygnału:

rozłożyłem pajęczynkę podłączoną już do CD.

po 4 godzinach słuchania stwierdzam, że PCM69 jest zaje... układem po dołożeniu lampy, a jeszcze lepiej jak się zmieni lampy na ECC81

[Jaculek]

Co to za gotowca masz na zasilaniu?

[Martynka]

Najlepszego na świecie - od Konrada czyli MuzgAudio.

https://muzgaudio.com/produkt/zasilacz- ... za-cd-dac/

Stworzony pod audio, jest dostępny również schemat jego autorstwa do DIY ale wykonanie jest profi, zero chińszczyzny, więc ja się nie zastanawiam i zamawiam u niego. Grzałki regulowane i anodowe również. Przy trafo 200V mam dostępne płynnie regulowane od 135 do 270 na wyjściu,

Nie ma problemu z gwarancją gdy zmieniłem kondy na niższe Mundorfa, żeby mi się zmieściło w Digilogu czy gdy przeniosłem garnki na spód płytki montując zasilacz płytką do góry.

Ja polecam. I zasilacz i dyskretne regulatory które mam od niego w DAC'u Musical Fidelity i jego dyskretne opy które miałem ale zastąpiłem lampą.

[amrowek]

hm i jak ten PCM 69 na koksie w porównaniu do TDA 1541 na koksie??

[Martynka]

Powiem Ci, jak skończę. Dziś wymieniam wszystkie kondy - robię Gold Edition , jutro przyjdą właściwe lampy i będę "stroił". ECC82 okazały się za słabe jeżeli chodzi o wzmocnienie, więc dynamiki i basu nie porównam. W porównaniu do opów scena robi wrażenie. Wrzuciłem więc na chwilę ECC81 i zaczęło grać choć zarówno konwersje jak i bias miałem ustawione pod ECC81. Miałem je dosłownie na parę minut bo ściągnąłem kumpla który je w nocy ze swojego wzmacniacza wyciągnął i zaraz zabrał. Jutro przyjdą nowe lampki, zmienię rezystory katodowe i konwersji i zacznę od nowa. Wtedy dam znać od razu.

[Martynka]

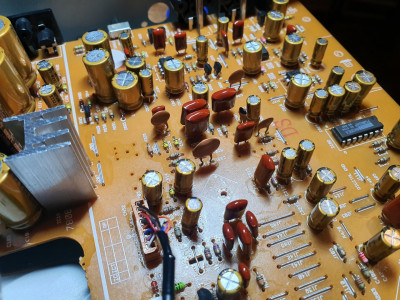

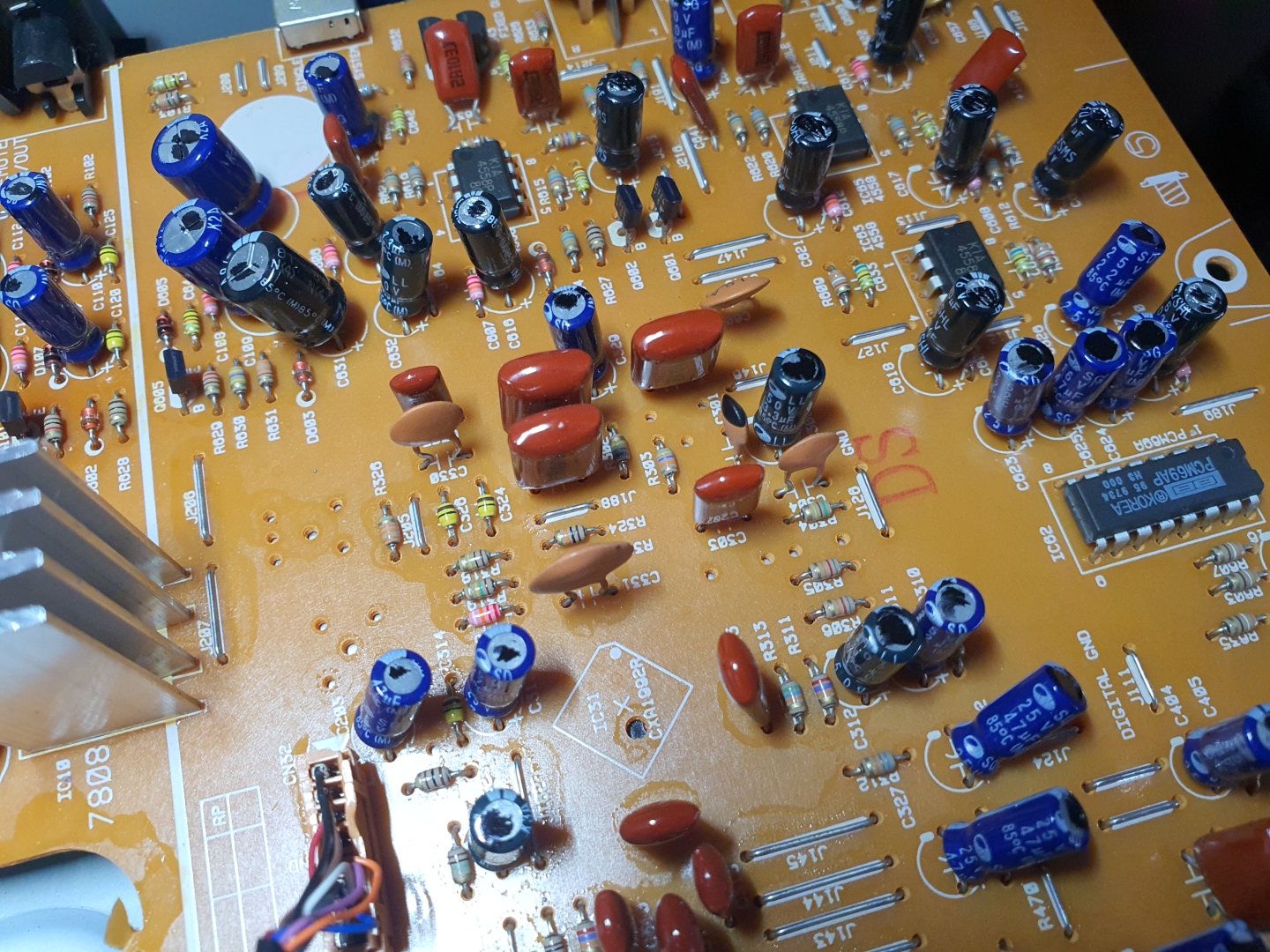

Znajdź różnice

Podpowiem, zrobiłem recap i powstał Akai CD1100 Gold Edition

porównaniu do TDA 1541

Ponieważ chciałem mieć pewność, że po moich zabiegach CD wciąż żyje przywróciłem analog przez opa i podłączyłem. W miedzy czasie przyszła do mnie przesyłka z Philipsem CD472 czyli gołe, stare, fabryczne TDA1541 i mogę porównać.

Bas dla TDA, wokal dla TDA, scena dla TDA
Góra dla PCM, szczegóły dla PCM

TDA mimo braków czaruje, PCM z tą syntetyką nie. Wady TDA częściowo znikną po NOS i reclocku i kondensatorach za to PCMowi doda skrzydeł jutro lampa. Jestem dalej ciekawy porównania czy mody TDA bez lampy są w stanie dorównać PCM na dobrej lampie... hmmm

[wydra]

Kup sobie denona DCD655 i jego pomódz tam siedzi PCM1702 gra super i do tego dual mono set

[Martynka]

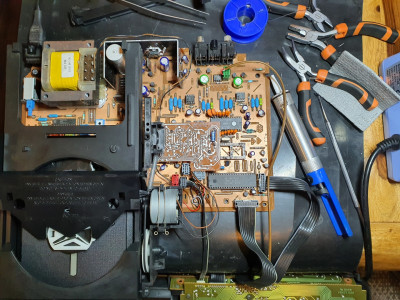

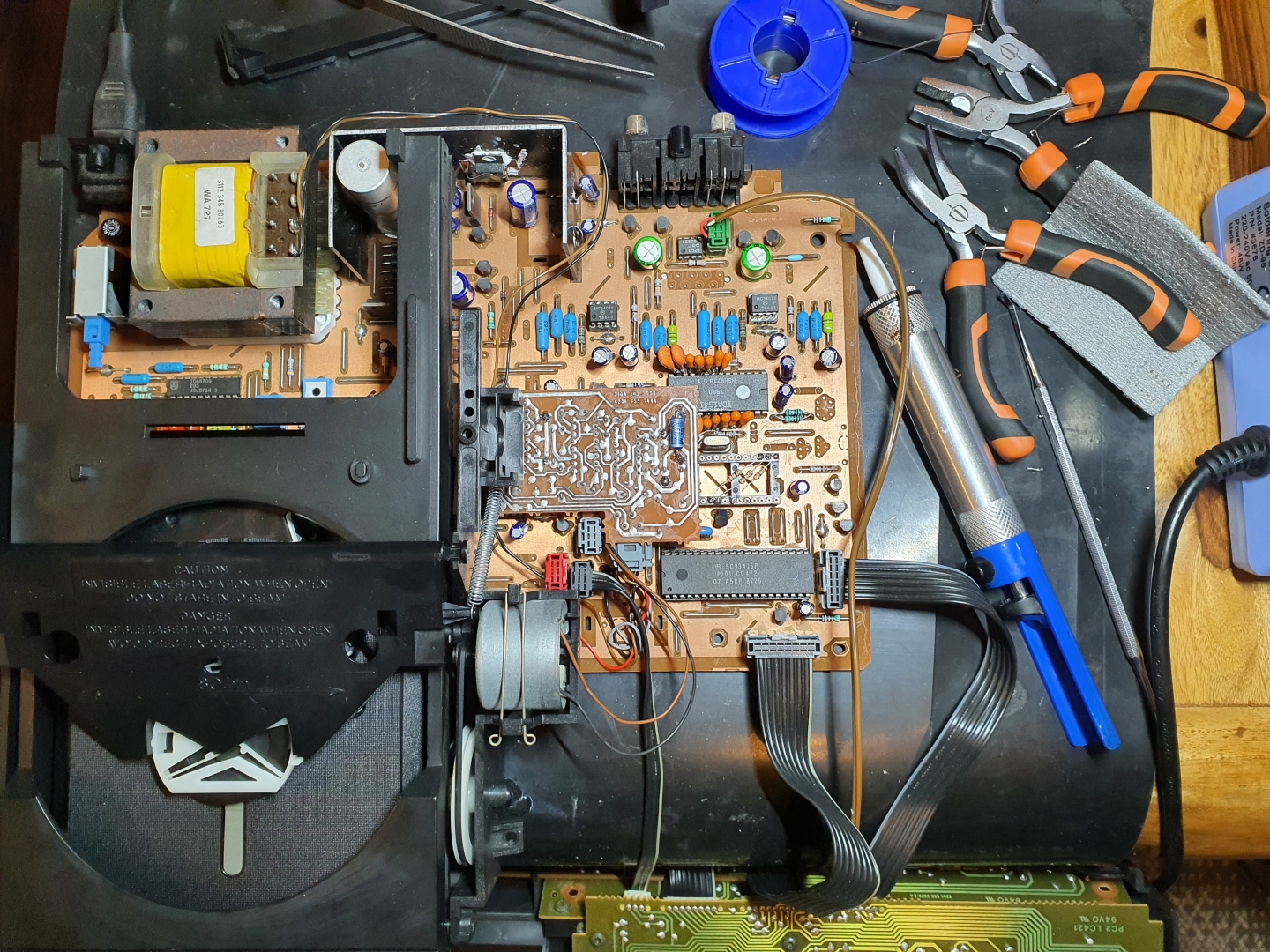

Trochę miałem pracy zawodowej i trochę zajęć z lampami w Akai, powinienem je skończyć przez weekend ale już wiem, że jest grubo. W międzyczasie dla odpoczynku od PCM zabrałem się za kolejne TDA1541. Stary Philips CD472, rozebrałem na części, odkurzyłem pajęczyny i zabrałem się za robotę.

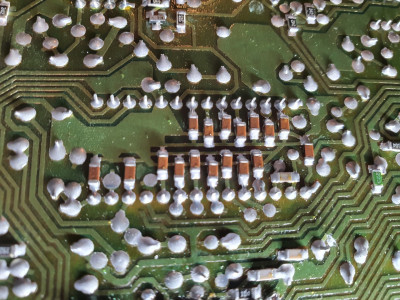

Był bardzo zaszumiony, bas jak kluchy i zero góry. Jak w prawie wszystkich wczesnych konstrukcjach Philips'a królowały tam SMD

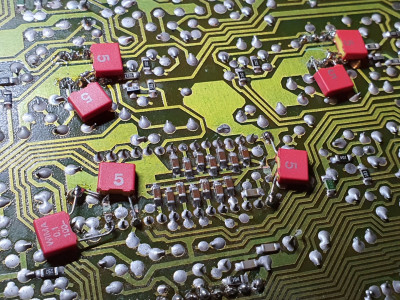

Po wrzuceniu wokół TDA trochę tantalu

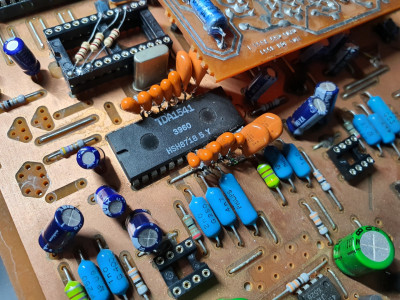

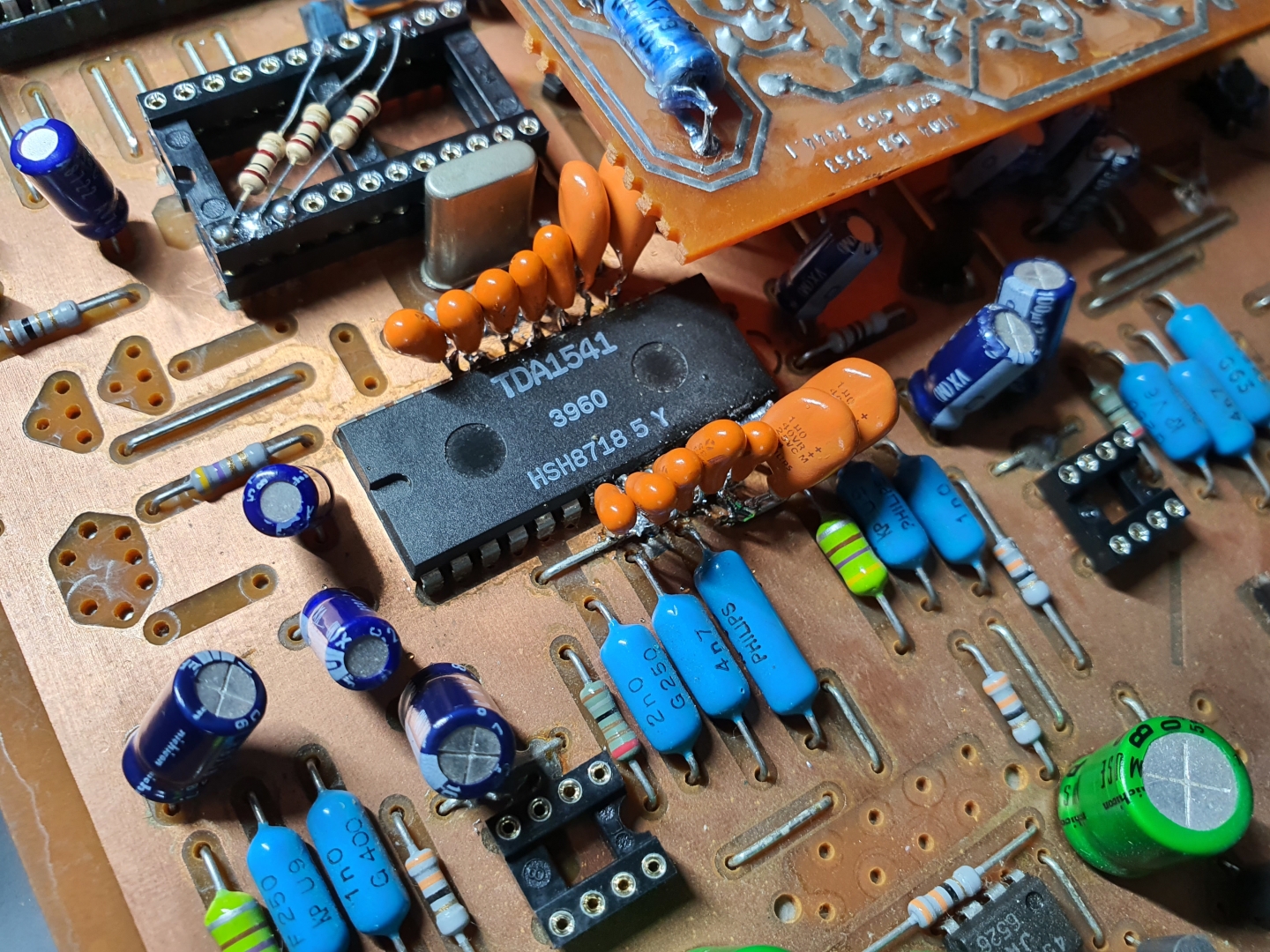

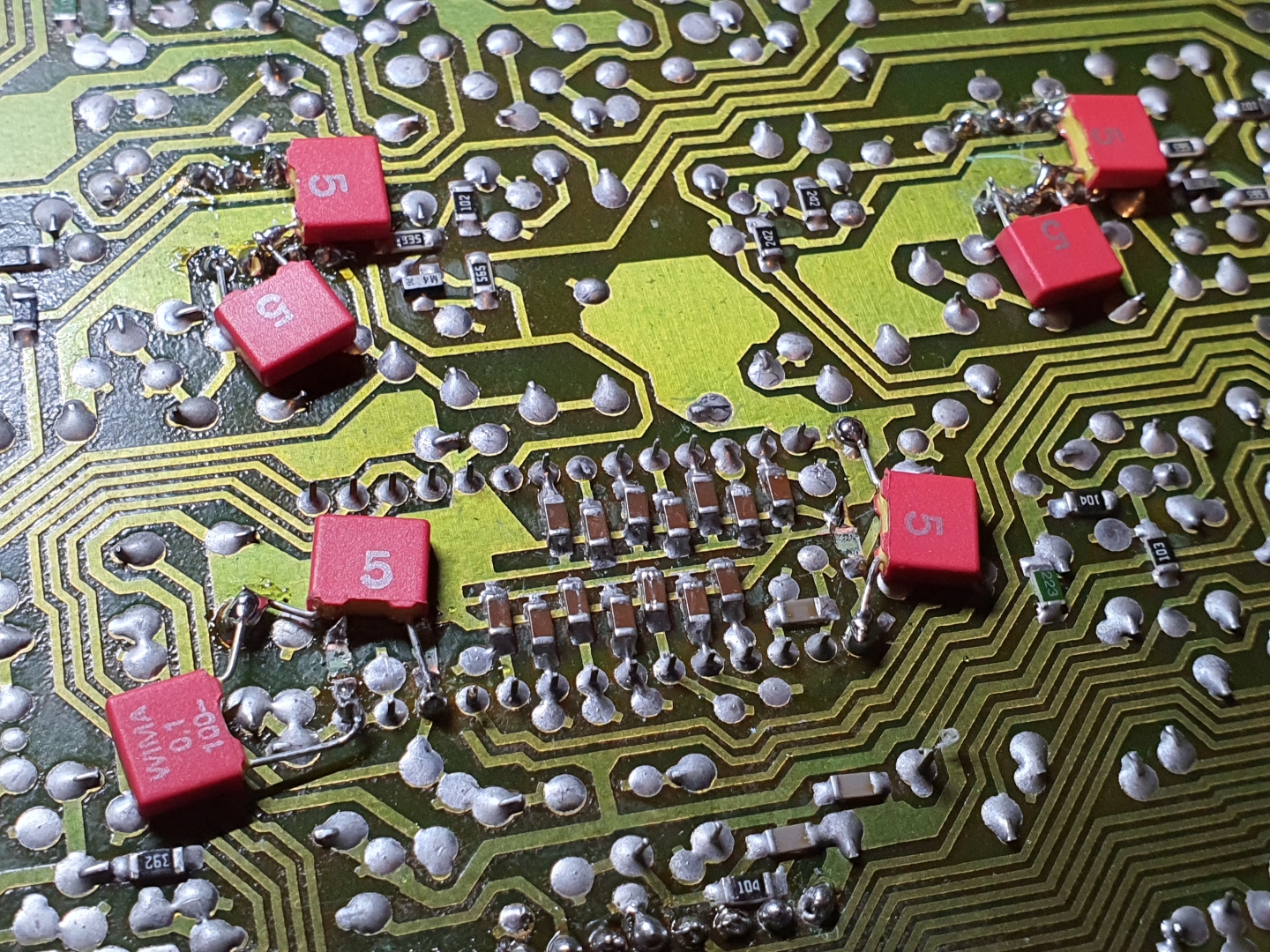

i folii do odsprzężenia zasilania

dźwięk się bardzo oczyścił i rozciągnął w zakresie. Wstawiłem też podstawki pod opa aby zamienić siedzące tam MC34072 oraz pod SAA7220 w celu zrobienia NOS i sprawdzenia reclock'a. Jutro poskładam do śniadania i zobaczę czy czas poświęcony na zmiany był tego wart.

[dot87]

Wow. Faktycznie zakres prac i włożonej pracy wydaje się bardzo duży. Ogromny szacunek dla Kolegi że jeszcze w międzyczasie, "dla odpoczynku", chce mu się grzebać w jakiś starych philipsach.

[kukiz 30]

Marcin czy ty kiedykolwiek sypiasz

[Cichy5000]

Marcin czy ty kiedykolwiek sypiasz

Pewnie w drodze do pracy bo jak inaczej
