Dyskretny Rōnin (preamp MM) - co to za układ?

[Jaculek]

czy one tam są w ogóle potrzebne

Są. Bez C1 masz prąd bazy TR1 płynący przez wkładkę a emiter TR11 nie jest na potencjale masy.

No, koledzy, nie krzyczcie (zanadto), mam nadzieję, że nie pochrzaniłem (zanadto).

Zdekoduj jeszcze oznaczenia na rezystorach . Mnie to słabo idzie bom daltonista

[Jaculek]

Sprawdź jeszcze co to są za tranzystory TR7 i TR9 bo układ jaki wyszedł na schemacie (na 2sc1815 w okładzie wyprowadzeń BCE) nie ma sensu. Wg mnie to są BC446 albo podobne (wyprowadzenia EBC). Dopiero z nimi mamy źródło prądowe.
Edit.

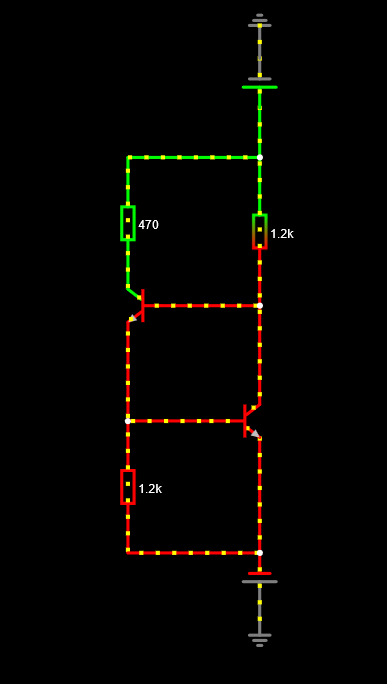

Jednak tranzystory 2SC1815 są poprawne. Musiałem przyjrzeć się jeszcze raz zdjęciu płytki drukowanej. Błąd jest na schemacie. TR7 musi byc obrócony o 90° w prawo i odbity w lustrze a TR9 obrócony o 90° w lewo. Żródło prądowe wygląda tak (wartości rezystorów umowne, 470 to obciążenie ZP):

Zrzut ekranu 2026-10-06 120302.png (11.44 KiB) Przejrzano 111 razy

:

[Myszor]

Miał jakąś zwyczajową nazwę?

Preampiok.

[pavlos]

Sprawdź jeszcze co to są za tranzystory

Nazwy tranzystorów dałem z nadruków na płytce. Moim zdaniem kolejność otworów jest zgodna z podanymi nazwami tranzystorów, czyli jak jest BCE, to w takiej kolejności są dziurki. Żaden nie ma przeplatania nóżek, a układ działa...
Ale mogły zajść jakieś zmiany na ostatniej prostej i autor przeprojektował płytkę pod EBC, ale nie poprawił nadruku.
Zaraz sprawdzę, bo może przestawiając elementy w edytorze - żeby poprawić czytelność - coś porąbałem...

[edit] dzięki, Jaculek, zaraz poprawię.
[edit2] Poprawione. Tak, przy porządkowaniu diagramu mi się poplątało, a na koniec nie sprawdziłem staranniej...

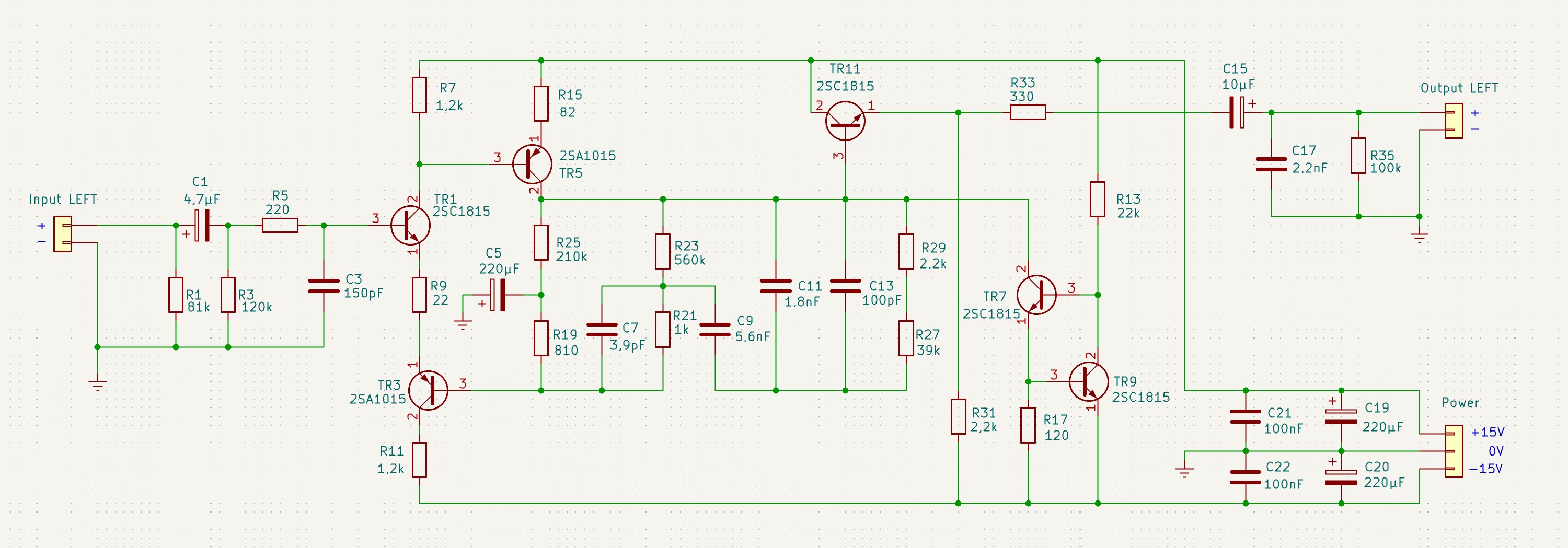

Póki co, odczytałem i naniosłem na schemat wartości rezystorów i kondensatorów. Przy kilku kondensatorach wartość na elemencie była nieco inna, niż nadruk na płytce. Na schemacie są te z elementów.

[Jaculek]

Popraw TR7 i TR9 tak jak napisałem w edytce kilka postów wyżej.

[pavlos]

Popraw

Poprawione i wstawione powyżej.

[pavlos]

Preampiok.

A w kwestii nazwy, to skoro adoptowałem ten wynalazek, to pozwolę sobie ochrzcić
Zważywszy na (podobno) szlachetne pochodzenie z dawnych produktów japońskich, dyskretną naturę tego wykopaliska oraz w unikając zarówno brzmienia gwary "krain południowych" jak i rozmaitych adaptacji terminu "riaa" (co zostawiam Szanownym Kolegom Jaculkowi i Ahaja ) niniejszym:

oto Dyskretny Rōnin

Za internetami: "Rōnin: Samurajowie pozbawieni swojego pana (suwerena)."

[Jaculek]

No to teraz jak już mamy kompletny schemat, to coś o samym układzie można powiedzieć...
Dwustopniowy wzmacniacz napięciowy typu wspólny emiter. Pierwszy stopień na TR1 ma w kolektorze rezystor i niezbyt duże wzmocnienie, drugi stopień TR5 ma w kolektorze źródło prądowe (TR7, TR9, prąd jakieś 4,5mA). Na wyjściu wtórnik emiterowy na TR11 (bufor). Korekcja RIAA aktywna w ramach ujemnego sprzężenia zwrotnego. Sygnał wyjściowy wraca na wejście przez tranzystor TR3 (chyba można to uznać jako wzmacniacz z prądowym sprzężeniem zwrotnym ale to niech się wypowiedzą mądrzejsi). Przeniosę go do LTSpice'a i zobaczymy co powie

[Jaculek]

Symulacja zrobiona. Zastosowałem trochę inne tranzystory, bo nie miałem w systemie modeli C1815 i A1015. Użyłem C1845 i A992. Układ wpadał w symulacji w oscylacje o częstotliwości kilkunastu MHz. Po zmianie C7 na 100pF oscylacje przestały się pojawiać. Trzeba by sprawdzić czy w rzeczywistym przedwzmacniaczu także ich nie ma. Wzmocnienie układu to 36dB, THD 0,009%, bardzo dobrze ale wzmocnienie jest małe więc wynik nie dziwi.
Podsumowując spoko konstrukcja

[pavlos]

odsumowując spoko konstrukcja

No to jedziemy dalej!
Postanowiłem nakarmić Dyskretnego Ronina energią z restauracji z sześcioma gwiazdkami Michelin, czyli z zasilacza MaRaBRii.
Symetryczne +/- 19,5V
Szybko sprawdziłem specyfikacje tranzystorów - dźwigną. Kondensatory elektrolityczne sprawdzałem wcześniej.
Gniazdko XLR z szuflady, sprawdzenie biegunów na wtyczce z zasilacza, dolutować kabelki i podpiąć w pre, wtyczka w gniazdko i ...jazda!
I co?

Ale gładziutko... Jest spoko...
Decyzja?
Pomału pomału inwestujemy dalej! Czekam na kondensatory separujące i filtrujące. Domawiam gniazdka RCA. Nad dedykowanym zasilaczem pomyślę kiedyś, przecież mam, a wcale nie zbieram się do sprzedawania MaCaBRii...

Zdradzę coś jeszcze. Przecież mam La Prepre do wkładek MC. I oczywiście już parę dni temu wpiąłem w tor przed Dyskretnego. Więc zdobyty Dyskretny Ronin ma potencjał, by razem z La Prepre zbudować kompletny preamp MM/MC. I to wcale nie będzie aż taki mezalians!
Teraz kompletnie nie myślę, czy w jedno pudło z LaPrepre umieścić, czy dopracować jako odrębny klocek. Na razie dorobię sobie małe dupełeczko, z gniazdami RCA In/Out, zaciskiem masowym i z gniazdem XLR dla zasilacza. To jest maleńka płytka, 67x93mm. Będę musiał czymś obciążyć, żeby kable nie rządziły...

A jak już skompletuję i zmajstruję obudowę, to się z Jaculkiem umówię i wyślę do gruntownego przebadania, jeśli tylko znajdzie czas i chęci...
