Sony PS-X60 (i nie tylko) - Zdejmowanie ramienia ...

#1

Post autor: Regsoft »

W związku z koniecznością dobrania się do sprężynki antyskatingu w PS-X60 pomyślałem sobie, że ktoś może być zainteresowany jak się zdejmuje PUA-7 i jak wygląda ramię "pod maską" :D

No to do akcji.
Lutownica się grzeje.
Pokrywa górna i talerz zdjęte.
Ramię już pozbawione headshell i przeciwwagi.

PUA-7 Off (01).jpg

Pacjent na plecy.

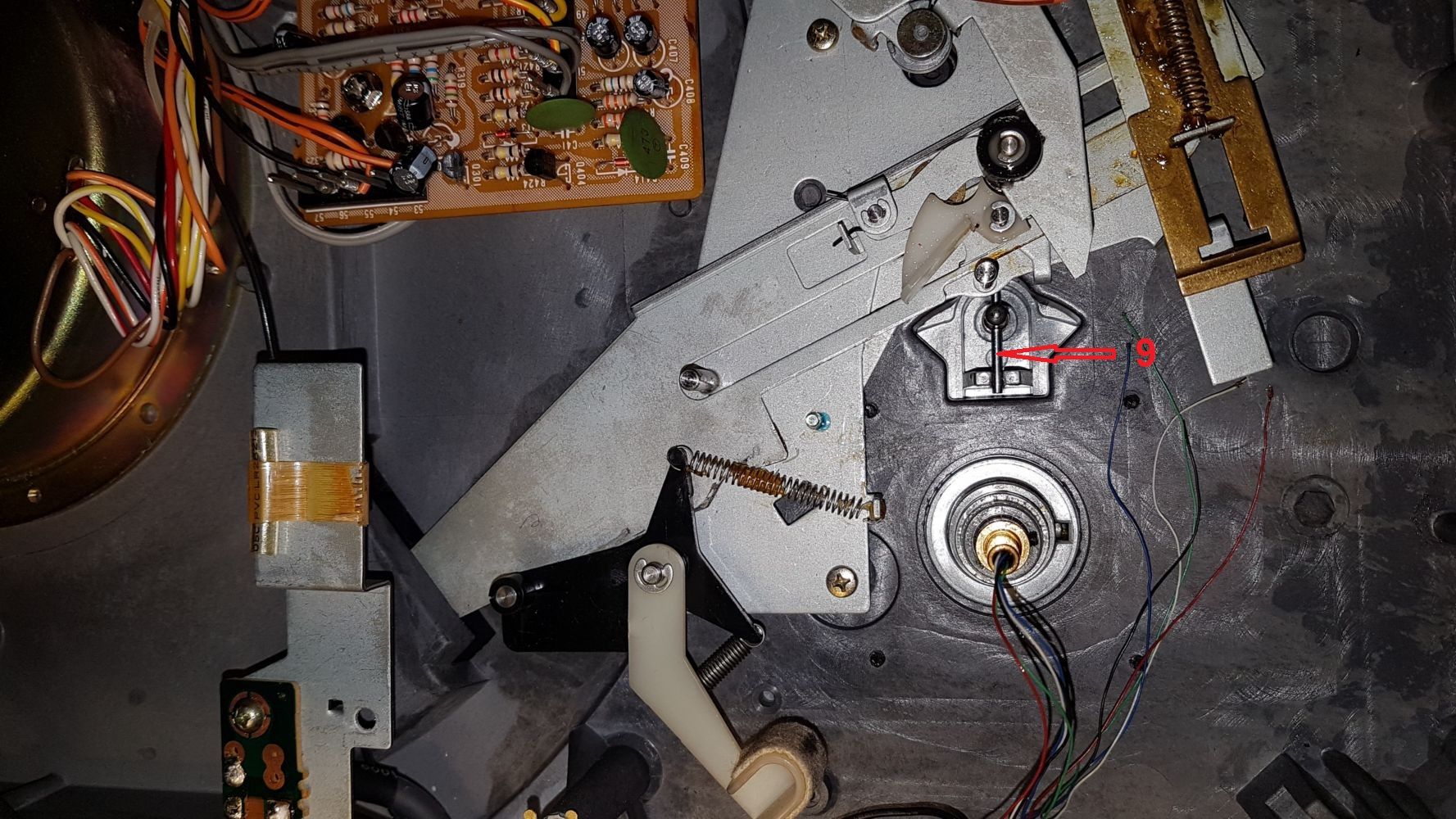

Odkręcam pokrywę dolną.

PUA-7 Off (02).jpg
PUA-7 Off (03).jpg

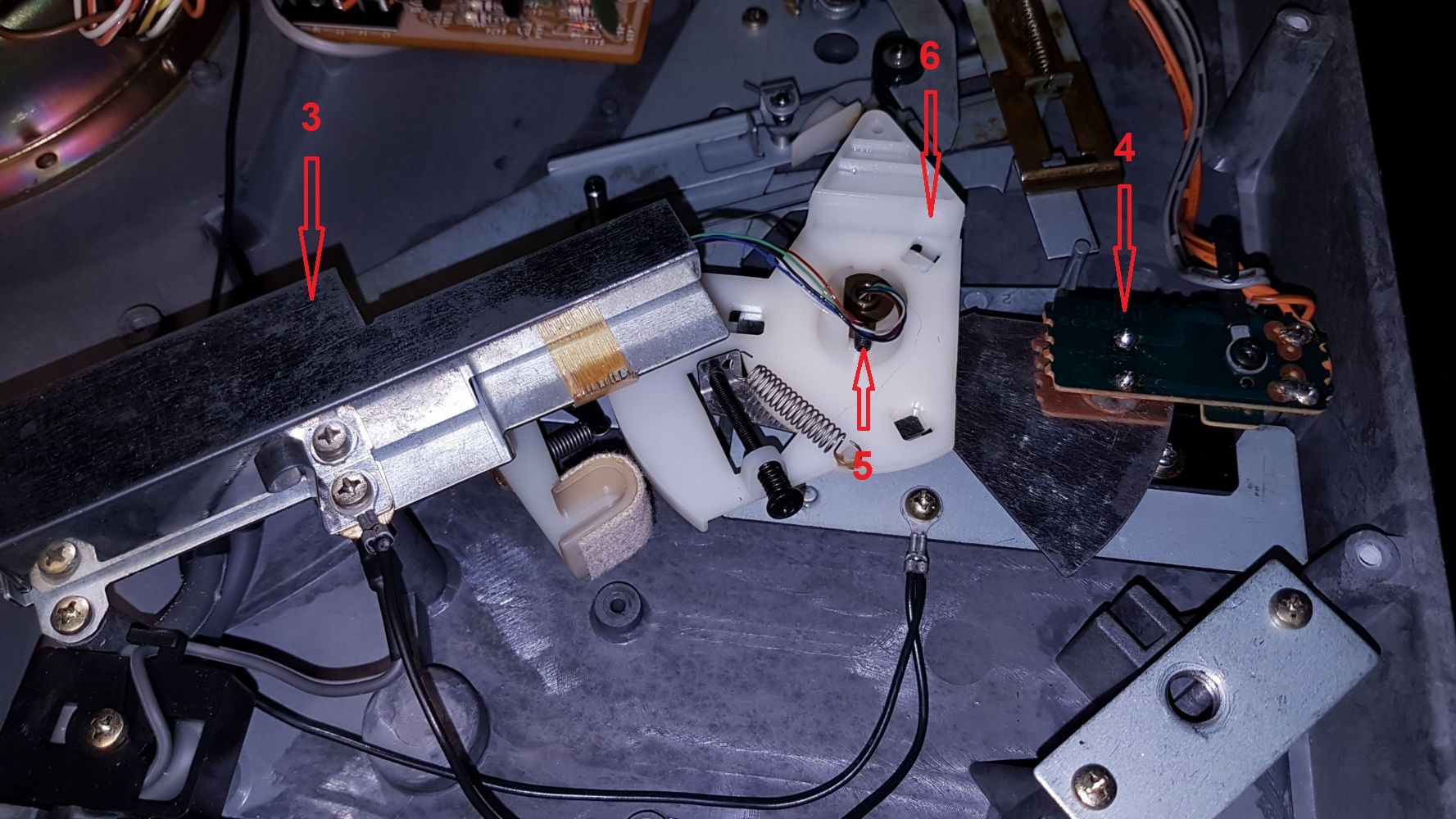

Dwie śruby i metalowa pokrywa (3) płytki łączącej kable zdjęta.

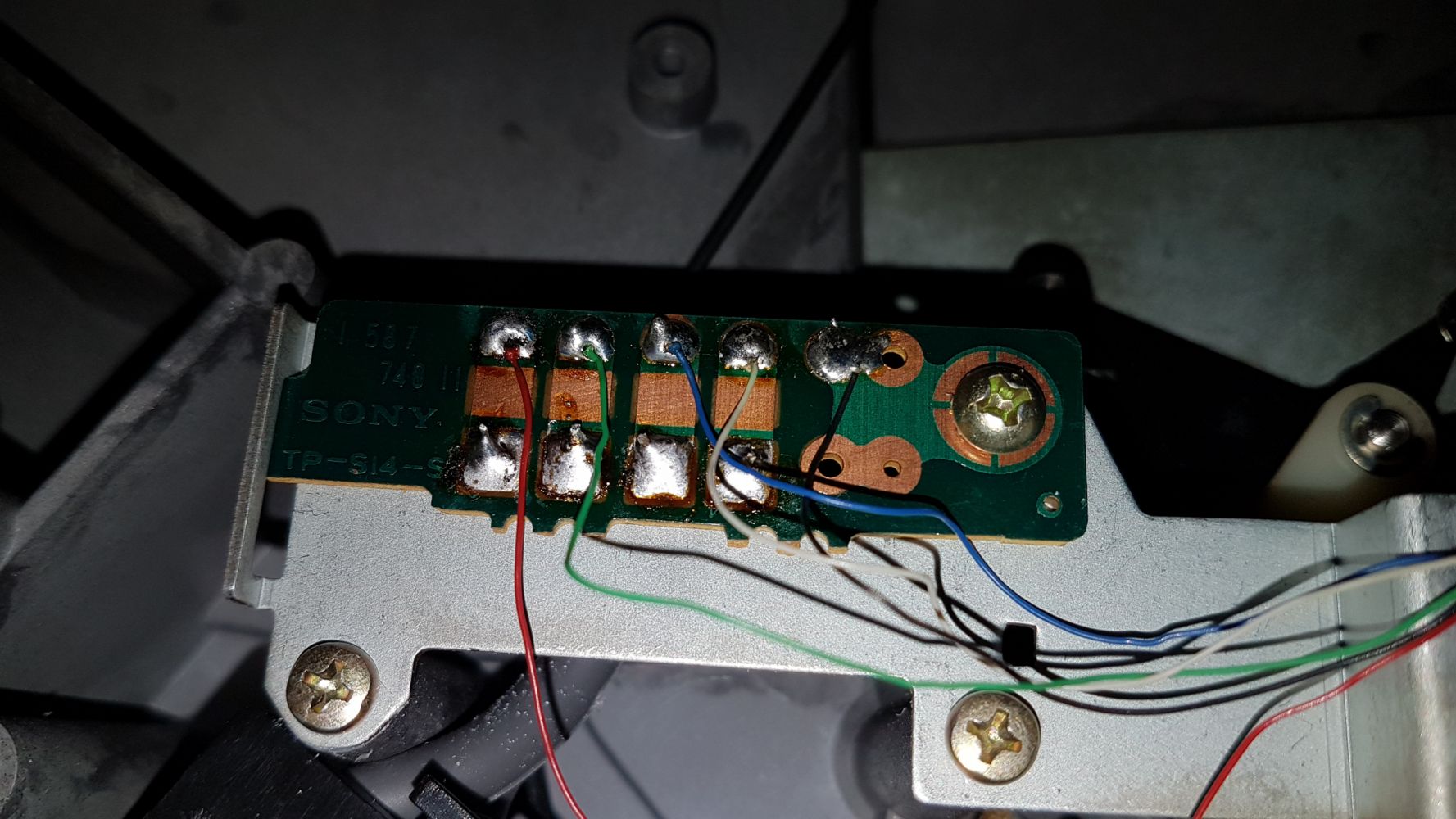

Wiązka kabli do wkładki odlutowana.
Zdjęcie jeśli komuś się zapomniało kolorów oryginalnych.
Jedna śruba i czujnik światła (4) odkręcony.
Imbus 1.5mm (5) poluzowany i blenda (6) wyszarpana.
Jedna śrubka i płytka z żarówką czujnika autostopu wyciągnięta.

PUA-7 Off (04).jpg

Duża płaska nakrętka (7) za pomocą płaskiego klucza 17 wykręcona.
Mechanizm spowalniający windę (8) wyciągnięty.

PUA-7 Off (05).jpg

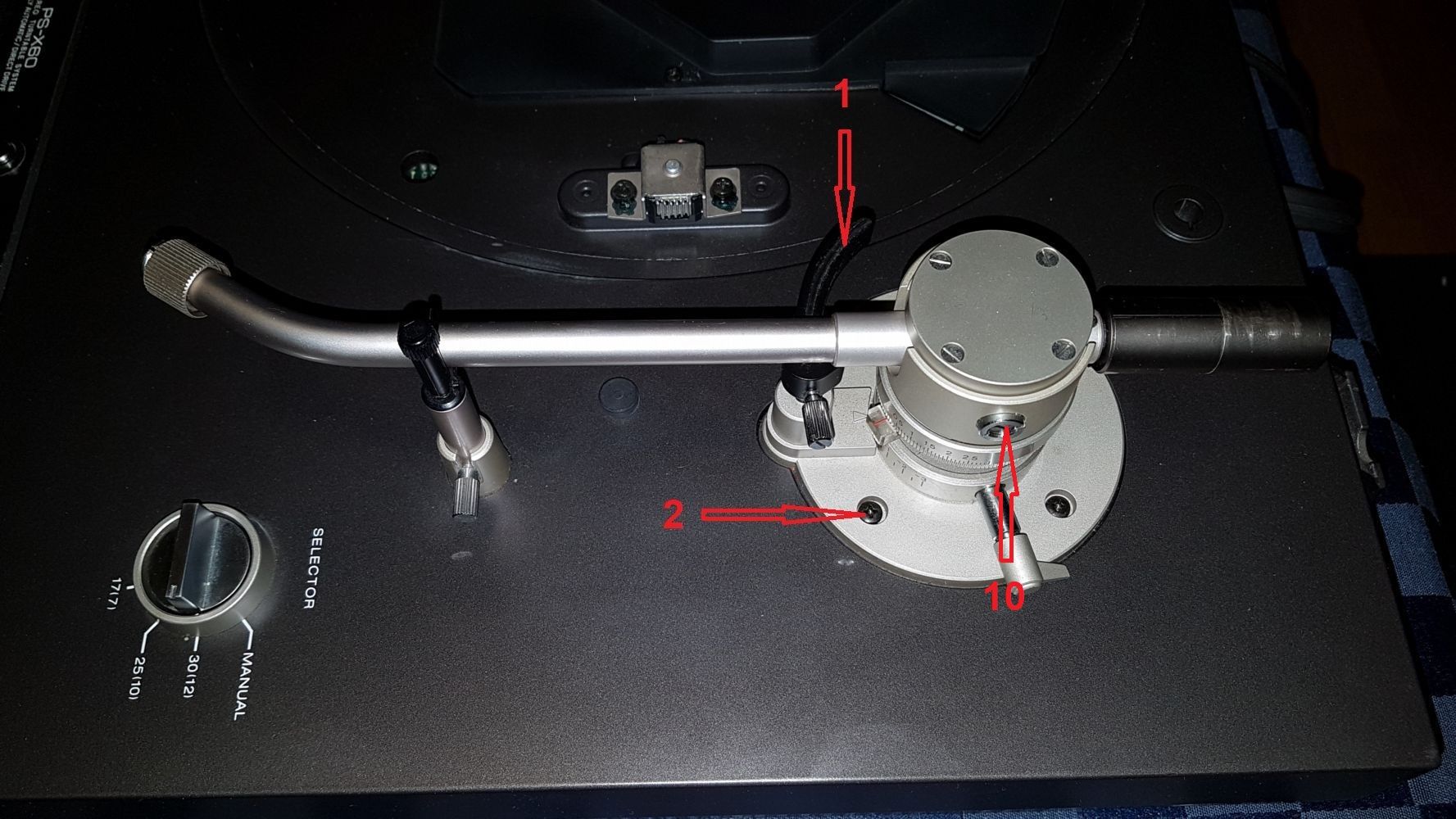

Jak ktoś ma ochotę wyjąć oś windy (9) to najpierw trzeba odkręcić prowadnicę ramienia windy (1).

PUA-7 Off (06).jpg

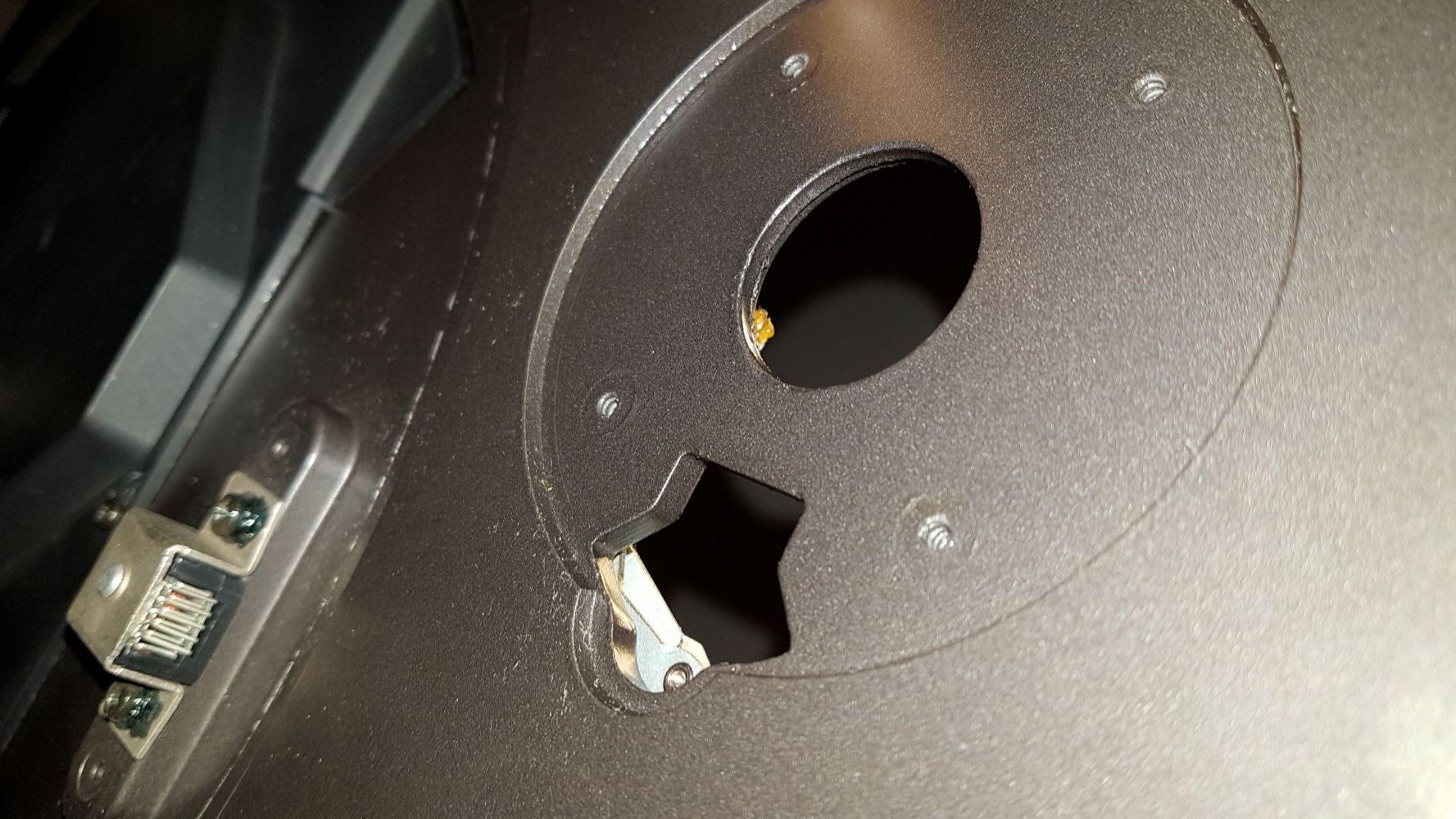

Cztery śruby (2) trzymające ramię i plinta zieje dziurami a ramię ląduje na biurku.

PUA-7 Off (07).jpg

Odkręcamy dekielek ramienia (cztery śruby) i poluzowujemy jedną ze śrub (10) aby odłączyć rurę ramienia.
Na wszelki wypadek liczę siedem półobrotów śrubokrętem aby potem złożyć tak samo.

PUA-7 Off (08).jpg

Badylek na biurku.

PUA-7 Off (09).jpg

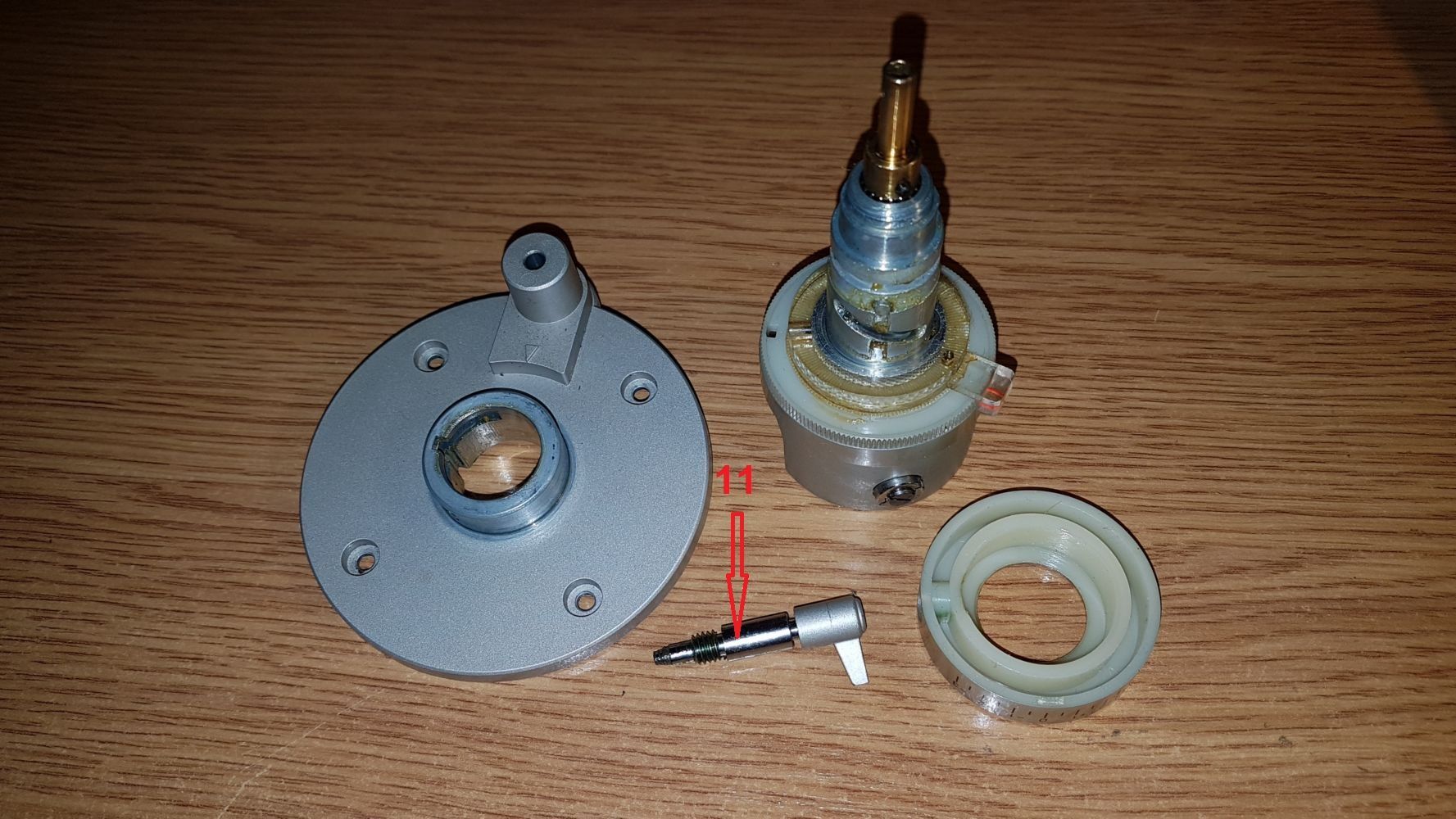

Wykręcam całkowicie wkręt VTA (11) aby wyciągnąć obudowę z AS ze wspornika
.
PUA-7 Off (10).jpg

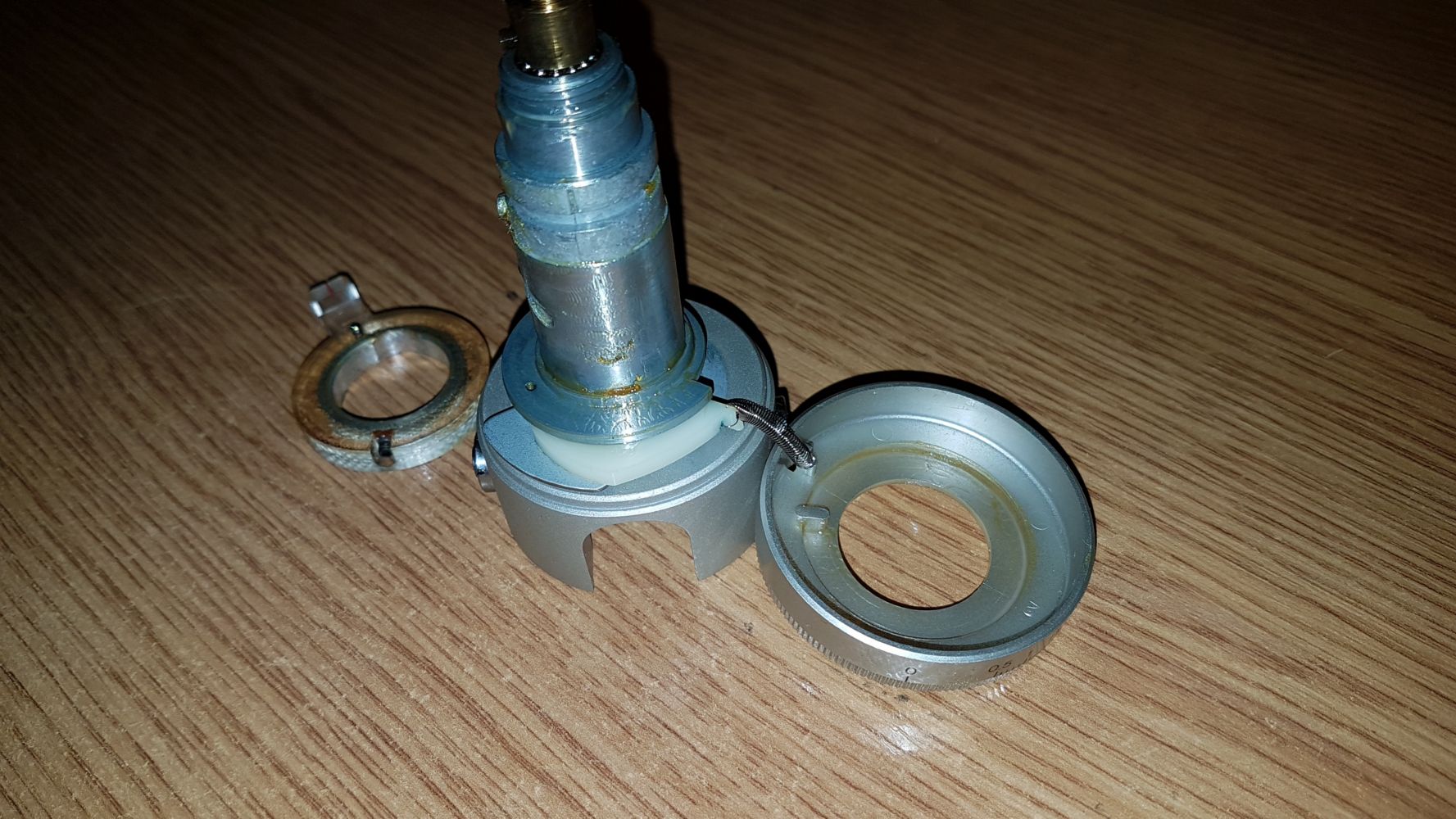

Imbus 1.3mm (12) poluzowany i można zdjąć pierścień regulacji i obudowę AS.

PUA-7 Off (11).jpg

Jest sprężynka i krzywka AS o którą mi chodziło.
Jeśli ktoś chciałby to rozłożyć bardziej to imbusem przy łożysku luzujemy zatyczkę aby wyciągnąć oś pionową ramienia.

Całość operacji ok. 15-30 min.
Dziękuję za uwagę 8-)
Awatar użytkownika
metallsnow
Posty: 1563
Rejestracja: 25 paź 2016, 20:26
Gramofon: Wega 301P

Re: Sony PS-X60 (i nie tylko) - Zdejmowanie ramienia ...

#2

Post autor: metallsnow »

Miszczu :shock: :clap:
Wega Modul 301P+ADCQLM/AT13EaV/OM10, Sony TA-F570ES, Akai CD-62, JVC TD-X502, Pioneer N-30AE, Onkyo T-4270, Heco TE 1200
Marantz PM-45, Sony MDS-JE520, Summit Exclusive RF550 i pecet
Awatar użytkownika
Myszor
Posty: 10428
Rejestracja: 30 paź 2014, 18:44
Gramofon: Składak
Lokalizacja: Wrocław

Re: Sony PS-X60 (i nie tylko) - Zdejmowanie ramienia ...

#3

Post autor: Myszor »

Pua składa się chyba ze stu pojedynczych elementów. Szaleństwo.
Awatar użytkownika
dale
Posty: 2347
Rejestracja: 21 lut 2017, 07:56
Gramofon: Daniel, JW 1200
Lokalizacja: Lublin

Re: Sony PS-X60 (i nie tylko) - Zdejmowanie ramienia ...

#4

Post autor: dale »

No i taki ładny gramofon zepsuł... :(
:)
Awatar użytkownika
chudy_b
Posty: 4001
Rejestracja: 05 lis 2013, 14:54
Lokalizacja: Wólka

Re: Sony PS-X60 (i nie tylko) - Zdejmowanie ramienia ...

#5

Post autor: chudy_b »

metallsnow pisze:
07 mar 2018, 20:12
Miszczu
Miszczu to on będzie jak z powrotem to poskłada :D

Łożyska od ruchu ramienia góra dół to takie igiełkowo ceramiczne są? Jeśli tak, to tak jak w Danielu. Kiedyś mistrz z Bydgoszczy uczył mnie że to się skręca tak, że dokręcamy do oporu, ale oczywiście nie na siłę. A potem pół obrotu w tył. Te łożyska to najbardziej podatne na uszkodzenia elementy ramienia. Dokręcenie ze zbyt dużą siłą wysyła je do piachu w trybie nagłym, więc uważaj.
Awatar użytkownika
Regsoft
Posty: 6366
Rejestracja: 05 wrz 2015, 17:20

Re: Sony PS-X60 (i nie tylko) - Zdejmowanie ramienia ...

#6

Post autor: Regsoft »

chudy_b pisze:
07 mar 2018, 22:29
Miszczu to on będzie jak z powrotem to poskłada
Składałem 25 min. :lol:
chudy_b pisze:
07 mar 2018, 22:29
Dokręcenie ze zbyt dużą siłą wysyła je do piachu w trybie nagłym, więc uważaj.
Miałem kiedyś ten dylemat. Dlatego teraz dokręcam tak jak było pierwotnie. Napisałem to w tekście. Robię śrubokrętem 7 półobrotów. I tak samo skręcam. Po co mam się denerwować? 8-)
Awatar użytkownika
chudy_b
Posty: 4001
Rejestracja: 05 lis 2013, 14:54
Lokalizacja: Wólka

Re: Sony PS-X60 (i nie tylko) - Zdejmowanie ramienia ...

#7

Post autor: chudy_b »

Regsoft pisze:
07 mar 2018, 22:46
Robię śrubokrętem 7 półobrotów. I tak samo skręcam.
No nie wiem. Jeśli ceramiczne panewki są całe, to ten opór przy dokręcaniu jest nagły i wyraźny, Śrubokręt staje nagle w miejscu. Wtedy pół obrotu w tył, kontra i ma być dobrze.

Ten facet od Danieli z Bydgoszczy luzował te łożyska do transportu. I słusznie. One muszą dostawać nieźle w tyłek przy wstrząsach. A jak jeszcze nie zdejmie się przeciwwagi :roll:
Awatar użytkownika
Regsoft
Posty: 6366
Rejestracja: 05 wrz 2015, 17:20

Re: Sony PS-X60 (i nie tylko) - Zdejmowanie ramienia ...

#8

Post autor: Regsoft »

chudy_b pisze:
07 mar 2018, 23:04
Wtedy pół obrotu w tył, kontra i ma być dobrze.
Pierwszy raz przy tym ramieniu tak zrobiłem. Następne rozkręcania już stałym obrotem. Prosto, szybko i bezstresowo 8-)
chudy_b pisze:
07 mar 2018, 23:04
luzował te łożyska do transportu. I słusznie
Szybciej polecą w Soniaczu przy dokręcaniu na chama niż w transporcie. W każdym razie nie miałem z tym nigdy problemu i nie widzę sensu robić aferę :)
ebola1972
Posty: 561
Rejestracja: 18 gru 2018, 12:02
Gramofon: Sony PS-X50
Lokalizacja: Płock

Re: Sony PS-X60 (i nie tylko) - Zdejmowanie ramienia ...

#9

Post autor: ebola1972 »

Regsoft pisze:
07 mar 2018, 19:56
W związku z koniecznością dobrania się do sprężynki antyskatingu w PS-X60
chciałbym zapytać jaką sprężynkę antyskatingu zastosować?
Sony PS-X50
lampa EL34 by Misse, Yaqin MS-30L, Ugoda
Preamp PeeCeeBee
pre MaCaBRiaa
Philips CD 350 (mod by Martynka) Beogram CD 7000
DAC Topping D50S l1541gold dac (mod by Martynka)
Kolumny DIY
Awatar użytkownika
Regsoft
Posty: 6366
Rejestracja: 05 wrz 2015, 17:20

Re: Sony PS-X60 (i nie tylko) - Zdejmowanie ramienia ...

#10

Post autor: Regsoft »

ebola1972 pisze:
19 lis 2019, 00:46
chciałbym zapytać jaką sprężynkę antyskatingu zastosować?
Miałem problem nierównomierności siły AS w zależności od położenia ramienia. To nie był problem samej sprężynki. Widać ją na zdjęciu 11. Jest delikatna i bardzo łatwo się rozciąga. Nie sądzę, że udałoby się znaleźć zamiennik ale też nie wierzę, że jest ona u Ciebie do wymiany :?
ebola1972
Posty: 561
Rejestracja: 18 gru 2018, 12:02
Gramofon: Sony PS-X50
Lokalizacja: Płock

Re: Sony PS-X60 (i nie tylko) - Zdejmowanie ramienia ...

#11

Post autor: ebola1972 »

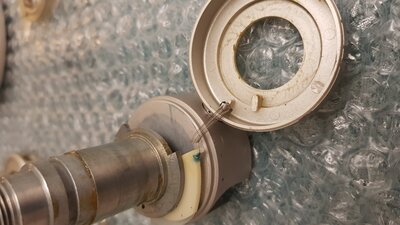

moja sprężynka
Załączniki
Sony PS-X50
lampa EL34 by Misse, Yaqin MS-30L, Ugoda
Preamp PeeCeeBee
pre MaCaBRiaa
Philips CD 350 (mod by Martynka) Beogram CD 7000
DAC Topping D50S l1541gold dac (mod by Martynka)
Kolumny DIY
Awatar użytkownika
Regsoft
Posty: 6366
Rejestracja: 05 wrz 2015, 17:20

Re: Sony PS-X60 (i nie tylko) - Zdejmowanie ramienia ...

#12

Post autor: Regsoft »

ebola1972 pisze:
19 lis 2019, 09:43
moja sprężynka
Śliczna :D
ebola1972
Posty: 561
Rejestracja: 18 gru 2018, 12:02
Gramofon: Sony PS-X50
Lokalizacja: Płock

Re: Sony PS-X60 (i nie tylko) - Zdejmowanie ramienia ...

#13

Post autor: ebola1972 »

Regsoft pisze:
19 lis 2019, 06:56
Miałem
a mogę się wiedzieć co stanowiło problem, jeżeli nie była to sprężynka.
Sony PS-X50
lampa EL34 by Misse, Yaqin MS-30L, Ugoda
Preamp PeeCeeBee
pre MaCaBRiaa
Philips CD 350 (mod by Martynka) Beogram CD 7000
DAC Topping D50S l1541gold dac (mod by Martynka)
Kolumny DIY
Awatar użytkownika
Regsoft
Posty: 6366
Rejestracja: 05 wrz 2015, 17:20

Re: Sony PS-X60 (i nie tylko) - Zdejmowanie ramienia ...

#14

Post autor: Regsoft »

ebola1972 pisze:
20 lis 2019, 00:10
co stanowiło problem
Stary smar ...
ebola1972
Posty: 561
Rejestracja: 18 gru 2018, 12:02
Gramofon: Sony PS-X50
Lokalizacja: Płock

Re: Sony PS-X60 (i nie tylko) - Zdejmowanie ramienia ...

#15

Post autor: ebola1972 »

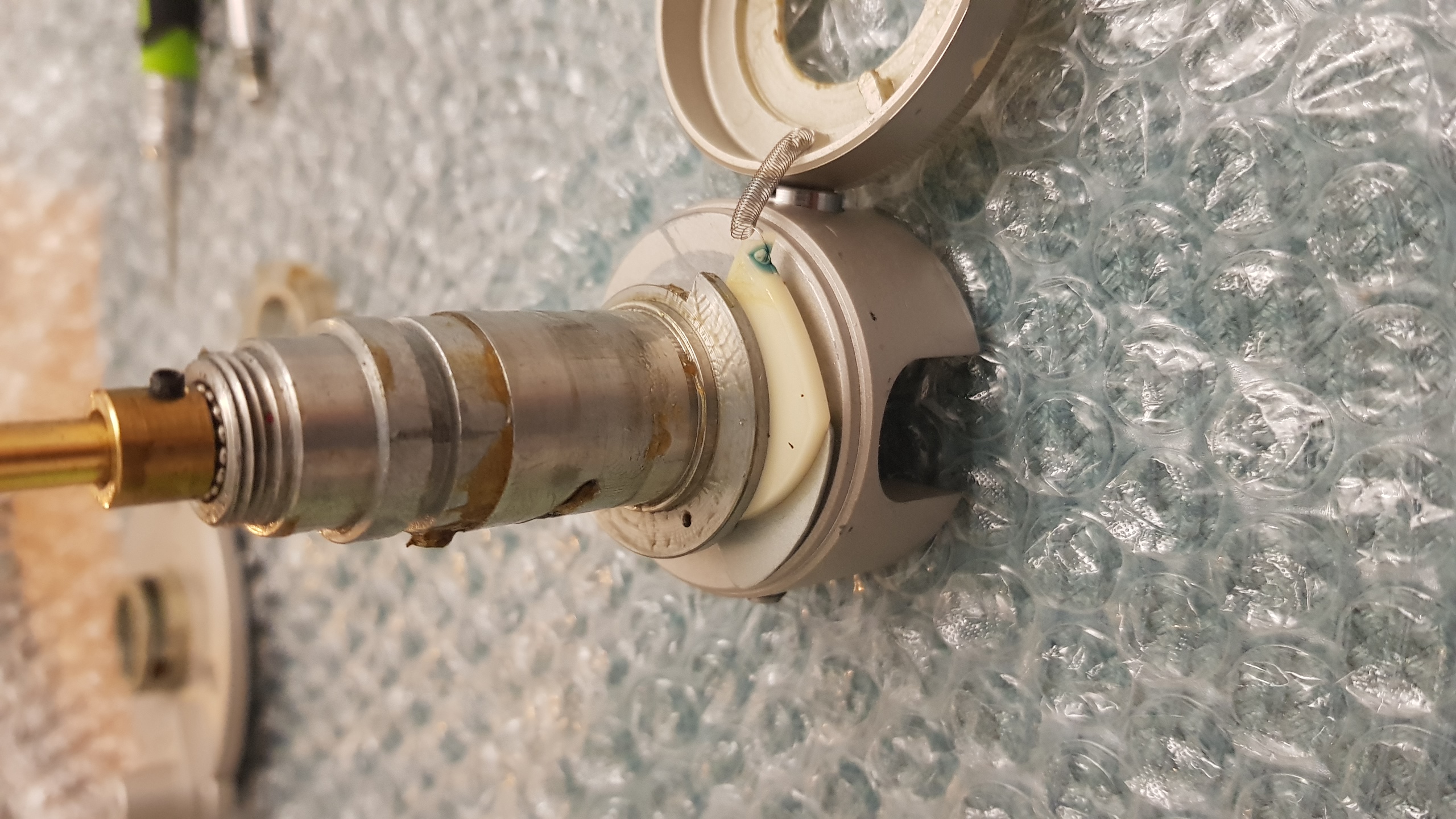

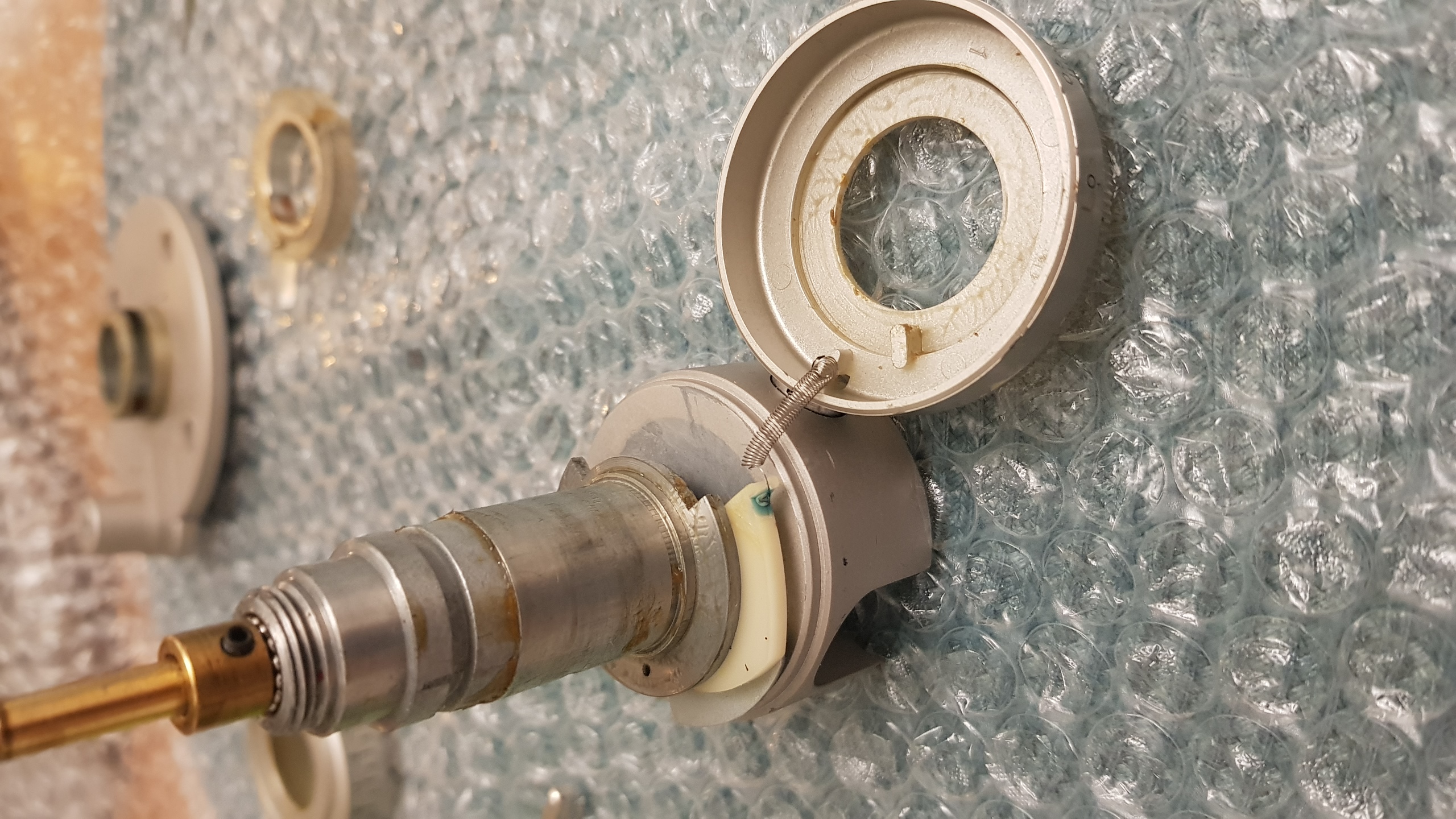

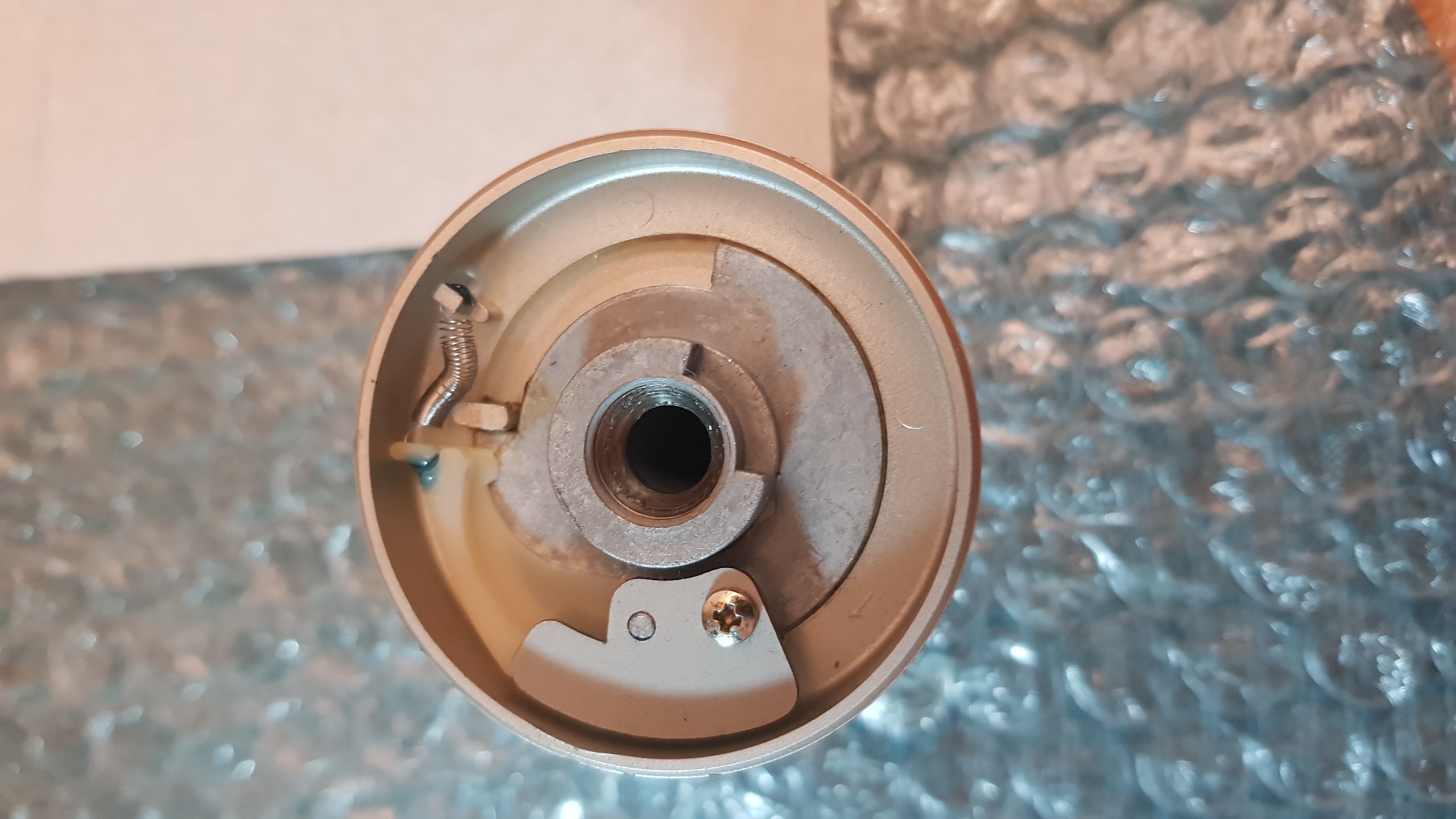

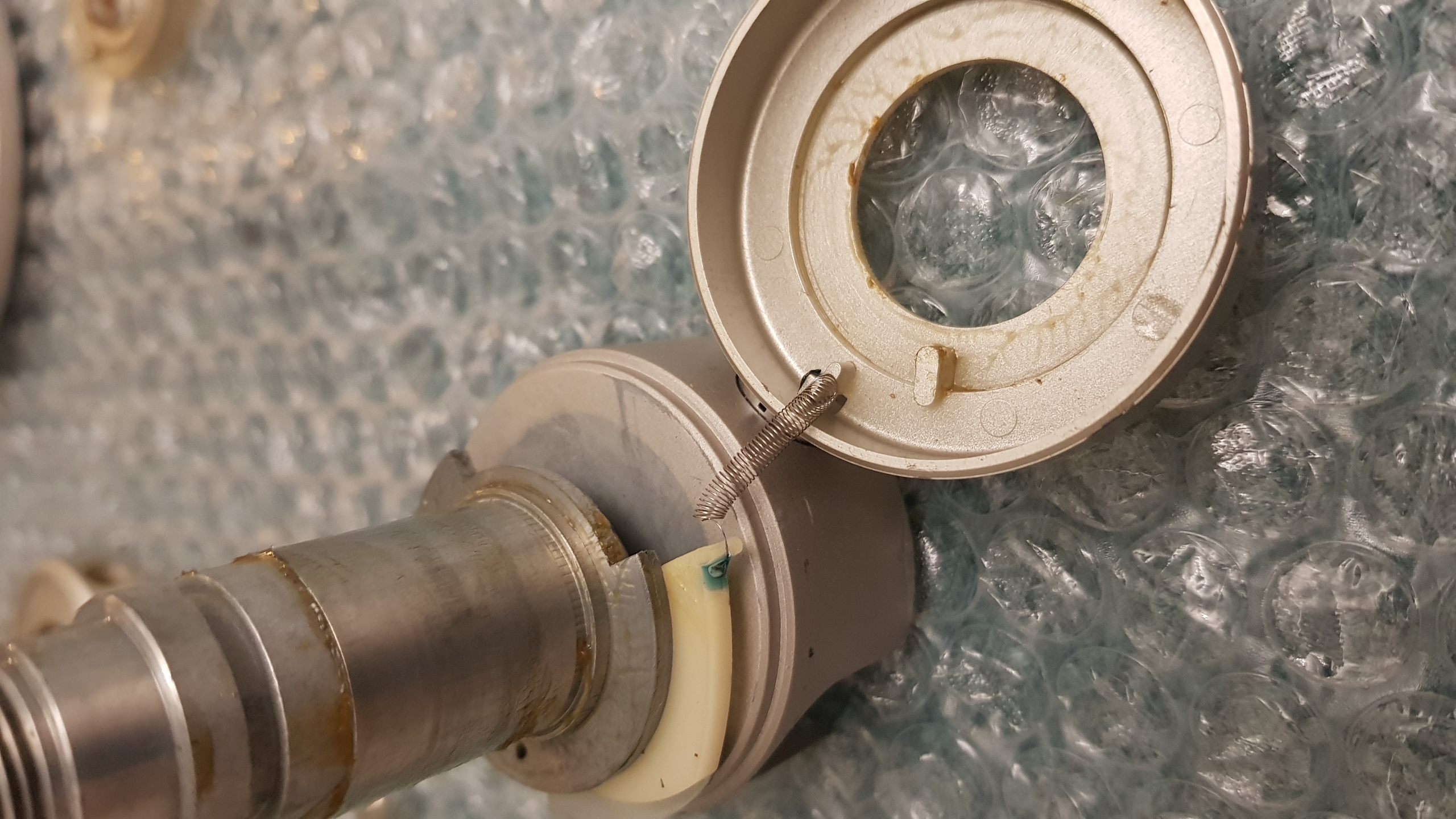

tak to wyglądało od środka
po porównaniu Twoich zdjęć zauważyłem, że zwoje sprężynki przelegają do tego ruchomego plastiku a u mnie jest kawałek prostego odcinka.

jeszcze raz rozebrałem ten element i pomimo zachowania ostrożnosci sprężynka się rozciągnęła :shock:

Sony stoi w kącie a gra gramofon zastępczy.

nigdy nie spotkałeś się z zamiennikiem sprężynki?
