Unitra Fonica WG460

Post autor: Andy05 »

Jest szansa że ktoś ma instrukcję w pdf?
lampy palą, środek czysty a nie mogę uruchomić talerza … może coś robię nie tak? Po przesunięciu ramienia nad talerzem "klika" czyli jakiś stycznik działa, ale talerz się nie obraca, nic też nie daje zmiana obrotów (pokrętło).
Mam kilka szelaków 78 rpm - chciałem posłuchać... Mój technics sl-5310 nie ma takich obrotów, zresztą nie ten klimat... Wiem, że sprzęt ma tylko prawie 50 lat, a szelakom "nieco" więcej ale zawsze bliżej im do Unitry niż do Technicsa. :roll: Irena Santor w mono zapisach też się w archiwum znajdzie :think:
viewtopic.php?f=58&t=17142&p=339417&hil ... or#p339417 - info a "nadmiarowych" płytach do sprzedania - w tym MOFI, IMPEX, AP i inne...
Awatar użytkownika
pan_winyl
Posty: 2117
Rejestracja: 30 sty 2012, 06:04
Gramofon: Elac Miracord 750MII
Lokalizacja: Kraków

Re: Unitra Fonica WG460

Post autor: pan_winyl »

Talerz w ogóle się obraca- luzem? Słyszysz cokolwiek z wewnątrz? Sprawdź idler, może trzeba go wyczyścić, a może talerz ma opory i trzeba przesmarować.
Elac Miracord 750 Mark II + Philips GP 400 MKII / AT-VM95C

Kenwood KR 6650 / Kenwood Kr 5400
Kenwood DVF 8100
Onkyo Integra 2066

Silva Stereo Console / Irel
Telefunken L55
Andy05
Posty: 738
Rejestracja: 08 lut 2019, 12:20

Re: Unitra Fonica WG460

Post autor: Andy05 »

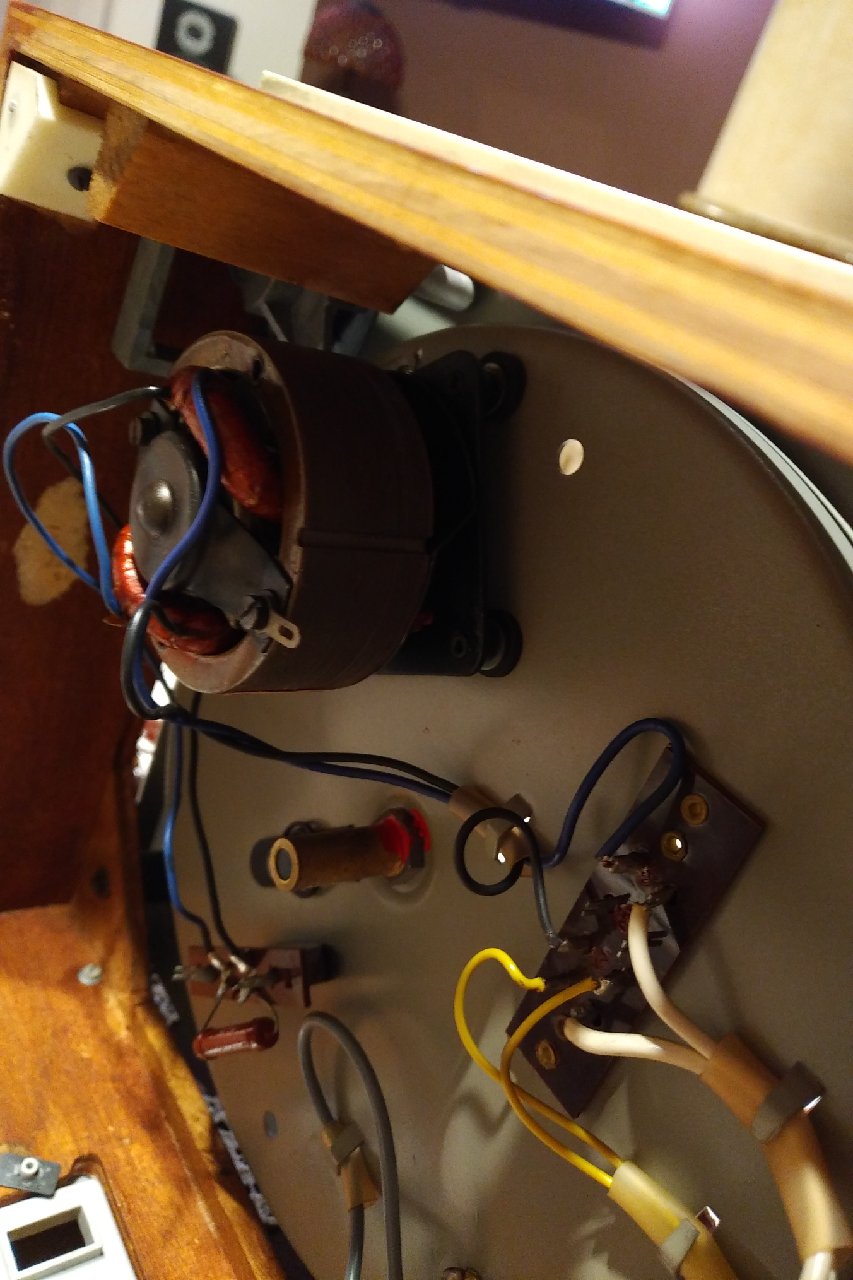

Ręcznie kręci się bez problemu. Nie bardzo wiem jak dostać się do mechanizmu talerza. Po utworzeniu obudowy, dojście do układów elektronicznych jest. Do napędu nie wchodziłem bo nie chciałem stosować rozwiązań siłowych jak nie wiem co odkręcić. Talerz - po ręcznym "kręceniu" kręci się bez oporów i dodatkowych dźwięków.
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.
viewtopic.php?f=58&t=17142&p=339417&hil ... or#p339417 - info a "nadmiarowych" płytach do sprzedania - w tym MOFI, IMPEX, AP i inne...
Awatar użytkownika
pan_winyl
Posty: 2117
Rejestracja: 30 sty 2012, 06:04
Gramofon: Elac Miracord 750MII
Lokalizacja: Kraków

Re: Unitra Fonica WG460

Post autor: pan_winyl »

hmm, a bucy chociaż ten silnik po odpaleniu? on chyba miał odpalanie za pomocą ruchu ramienia. Warto przeczyścić mikroprzełącznik. Talerz powinen być zdejmowany od góry. Zdejmij gumową matę Pod nią będą dziury, jak przekręcisz talerz to pod jedną będzie mocowanie, jak je naciśniesz i w tym samym czasie pociągniesz talerz do góry, powinien się wysunąć.

I na 100% będzie to wodzik albo idler. Gramofon już swoje lata ma i nie ma co szaleć. Idler, jeśli się do czegokolwiek będzie nadawać, można wygotować w wodzie i może to pomoże - znaczy guma będzie bardziej miękka. Ale dlaczego w ogóle nie odpala silnik? Może to z nim coś nie tak?
Elac Miracord 750 Mark II + Philips GP 400 MKII / AT-VM95C

Kenwood KR 6650 / Kenwood Kr 5400
Kenwood DVF 8100
Onkyo Integra 2066

Silva Stereo Console / Irel
Telefunken L55
Andy05
Posty: 738
Rejestracja: 08 lut 2019, 12:20

Re: Unitra Fonica WG460

Post autor: Andy05 »

Ano, nie bucy ani dudu :roll: . Pewnie to silnik. Idler chyba działa, stycznik wyczyszczony - "kilka" jak się patrzy...
Dzięki za info odnośnie talerza - tak zrobiłem - wyczyściłem stary smar - nałożyłem nowy (choć "na wyrost" - wszak i tak się nie rusza).

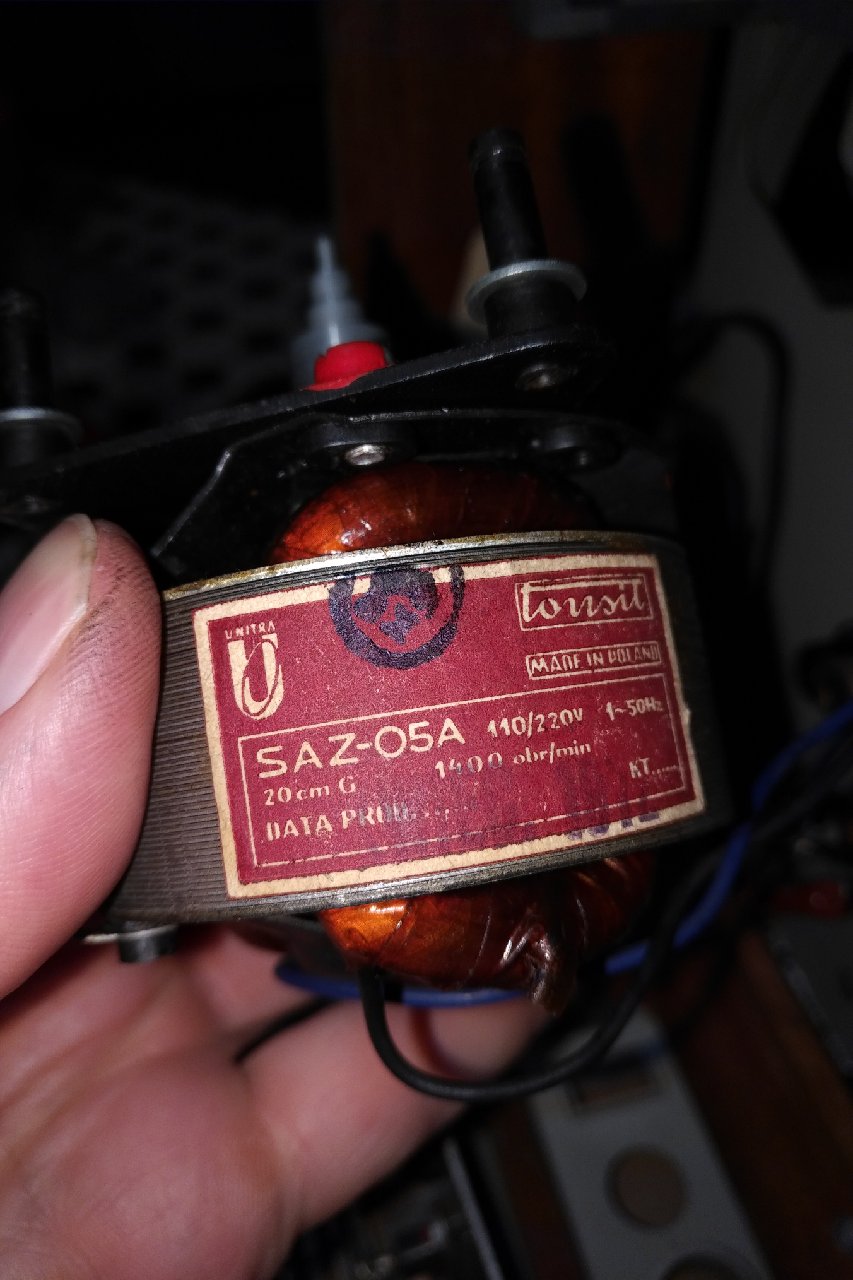

"Wydłubałem" silnik - "podotykałem" próbnikiem czy aby prąd idzie... Prąd na silnik idzie … Silnik milczy.
Może ktoś ma taki silnik albo wie kto to (niedrogo) naprawia?
Inne pomysły?
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.
viewtopic.php?f=58&t=17142&p=339417&hil ... or#p339417 - info a "nadmiarowych" płytach do sprzedania - w tym MOFI, IMPEX, AP i inne...
Awatar użytkownika
pan_winyl
Posty: 2117
Rejestracja: 30 sty 2012, 06:04
Gramofon: Elac Miracord 750MII
Lokalizacja: Kraków

Re: Unitra Fonica WG460

Post autor: pan_winyl »

A jesteś pewien że to uszkodzenie silnika? Masz go jak zmierzyć? No bo jak uzwojenie to koniec, ale może po prostu zimny lut?
Elac Miracord 750 Mark II + Philips GP 400 MKII / AT-VM95C

Kenwood KR 6650 / Kenwood Kr 5400
Kenwood DVF 8100
Onkyo Integra 2066

Silva Stereo Console / Irel
Telefunken L55
Andy05
Posty: 738
Rejestracja: 08 lut 2019, 12:20

Re: Unitra Fonica WG460

Post autor: Andy05 »

pan_winyl pisze:
09 paź 2019, 17:52
A jesteś pewien że to uszkodzenie silnika? Masz go jak zmierzyć?
Ano nie jestem pewien i nie mam pojęcia jak to zmierzyć - może wymontuję silnik i podejdę jakiegoś serwisu RTV? Zmierzenie jest skomplikowane?
Jak zawiozę cały gramofon to z butów wyskoczę …

Znalazłem aukcję archiwalną - https://archiwum.allegro.pl/oferta/prl- ... 58189.html - będę polował, może coś znajdę w podobnych cenach :) - a nuż to to.
viewtopic.php?f=58&t=17142&p=339417&hil ... or#p339417 - info a "nadmiarowych" płytach do sprzedania - w tym MOFI, IMPEX, AP i inne...
Awatar użytkownika
pan_winyl
Posty: 2117
Rejestracja: 30 sty 2012, 06:04
Gramofon: Elac Miracord 750MII
Lokalizacja: Kraków

Re: Unitra Fonica WG460

Post autor: pan_winyl »

no musisz zmierzyć czy cewka jest cała. Najłatwiej miernikiem sprawdzając czy jest ciągłość układu. Miernik kupisz w kauflandzie za pare złotych

np taki https://botland.com.pl/pl/mierniki-uniw ... gJpHfD_BwE
Elac Miracord 750 Mark II + Philips GP 400 MKII / AT-VM95C

Kenwood KR 6650 / Kenwood Kr 5400
Kenwood DVF 8100
Onkyo Integra 2066

Silva Stereo Console / Irel
Telefunken L55
Andy05
Posty: 738
Rejestracja: 08 lut 2019, 12:20

Re: Unitra Fonica WG460

Post autor: Andy05 »

Ok. Dam znać o efektach, na razie nawał zajęć.
viewtopic.php?f=58&t=17142&p=339417&hil ... or#p339417 - info a "nadmiarowych" płytach do sprzedania - w tym MOFI, IMPEX, AP i inne...
Andy05
Posty: 738
Rejestracja: 08 lut 2019, 12:20

Re: Unitra Fonica WG460

Post autor: Andy05 »

pan_winyl pisze:
10 paź 2019, 07:24
no musisz zmierzyć czy cewka jest cała. Najłatwiej miernikiem sprawdzając czy jest ciągłość układu.
Meldunek z pola walki :)

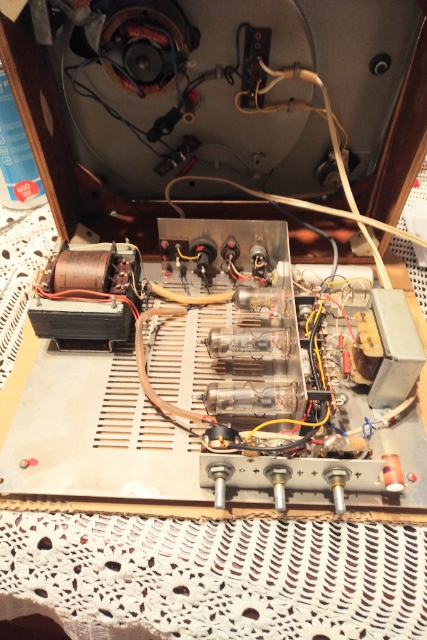

Syn wziął sprawy w swoje ręce... co może oznaczać, że moja zwłoka to "mgnienie oka" :) Na razie coś mierzył, potem mówił o kondensatorze (w każdym razie to "brązowe"), co warto go wymienić ("się kupi za 2 złote i podmieni" - co może być procesem niewiarygodnie długotrwałym).
Na razie czekam - jak śniegi stopnieją (jak najpierw spadną) znajdę pewnie jakiegoś magika, bo szkoda gramiaka - ładny jest.
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.
viewtopic.php?f=58&t=17142&p=339417&hil ... or#p339417 - info a "nadmiarowych" płytach do sprzedania - w tym MOFI, IMPEX, AP i inne...
Awatar użytkownika
cobra
Posty: 813
Rejestracja: 16 lut 2018, 22:25
Gramofon: PS-T15, GS464
Lokalizacja: W-wa

Re: Unitra Fonica WG460

Post autor: cobra »

Kondensotr jak najbardziej, ale to brązowe na zdjęciu to rezystor.
Sony PS-T15 + Benz Micro Silver / Shure M75, PreamP THT, BuPhonoAMP 4.1, Denon DRA-F109 / SE 6N9S/6P6S, STX F-200n
Andy05
Posty: 738
Rejestracja: 08 lut 2019, 12:20

Re: Unitra Fonica WG460

Post autor: Andy05 »

cobra pisze:
03 gru 2019, 18:55
Kondensotr jak najbardziej, ale to brązowe na zdjęciu to rezystor.
EDYTUJĘ, bo coś pokręciłem - ale powyższego już nie ruszam, zgodnie z zasadą "jak była odpowiedź …"

:?: o, dzięki - czyli lepiej nie rzucam nazwami … jednak coś źle usłyszałem - niestety jest to dla mnie tematyka dość obca. Coś oczyścić, przedmuchać, nasmarować, coś odblokować mechanicznie - o, to - daję radę.

Poszedłem do syna podpytać jaki to kondensator brązowy trzeba kupić - od razu mnie poprawił, że to nie kondensator a opornik :)
Okazało się, że jeszcze siedział w nocy i posprawdzał … (różne rzeczy, żeby nazw nie rzucać :) ) i orzekł, że to na 100% silnik - czyli szukam zamiennika, bo naprawa pewnie w grę nie wchodzi.

Jest ktoś w stanie podpowiedzieć czy jest jakiś zamiennik lub ma na zbyciu oryginał? silnik SAZ-05A 1400 obr/min Tonsil (zdjęcie było wyżej)
viewtopic.php?f=58&t=17142&p=339417&hil ... or#p339417 - info a "nadmiarowych" płytach do sprzedania - w tym MOFI, IMPEX, AP i inne...
Andy05
Posty: 738
Rejestracja: 08 lut 2019, 12:20

Re: Unitra Fonica WG460

Post autor: Andy05 »

Ahoj!

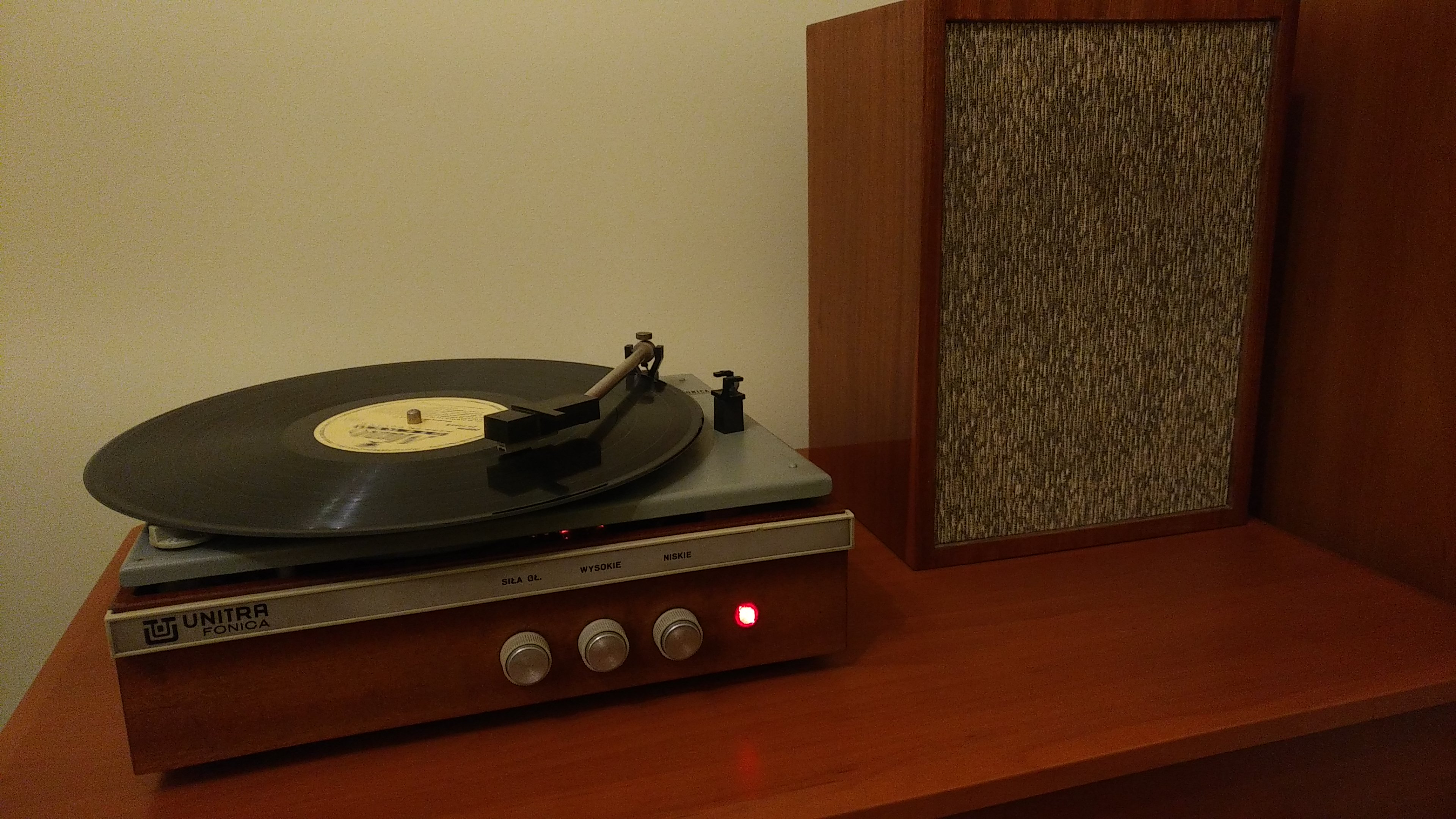

Melduję że uruchomilem gramofon! Dzięki za rady.
Czekałem na pomoc bezpośrednią, która nie nadeszła więc uznałem, że jak nie ja to kto...
Wymontowałem silnik. Zmierzyłem ciągłość. Wyszło, że jest ok. Ale wciąż nie kręcił. Wykrecilem wszystkie możliwe śrubki zdjąłem co się dało. Przeczysciłem, naoliwilem. Złożyłem. Uruchomiłem. Ruszył ale 'talerz się ślizgał'. Rozebrałem. Zaparzylem gumę idlera. Złożyłem ponownie. GRA. Chodzi równo, gra ładnie - córka stwierdziła że "filmowo" (śpiewał akurat Łazuka).
Na razie kręci na 33 i 16.
Dziś dam mu już spokój ale celem jest 78.
Na razie nie wskakuje ale i na to przyjdzie czas.
BTW jest po prostu ładny. No i uruchomienie własnymi rękami - bezcenne!
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.
viewtopic.php?f=58&t=17142&p=339417&hil ... or#p339417 - info a "nadmiarowych" płytach do sprzedania - w tym MOFI, IMPEX, AP i inne...
Awatar użytkownika
MaciejT
Posty: 1357
Rejestracja: 29 sty 2018, 14:49
Gramofon: PS-X70
Lokalizacja: Łódź

Re: Unitra Fonica WG460

Post autor: MaciejT »

Brawo. :clap:
Awatar użytkownika
stos79
Posty: 1286
Rejestracja: 24 sty 2017, 15:40
Gramofon: Lo-D

Re: Unitra Fonica WG460

Post autor: stos79 »

Andy05 pisze:
16 lut 2020, 19:47
jest po prostu ładny. No i uruchomienie własnymi rękami - bezcenne!
I o to chodzi :clap: :clap:
