"Nowa pokrywa" - home made

#1

Post autor: Gregorr »

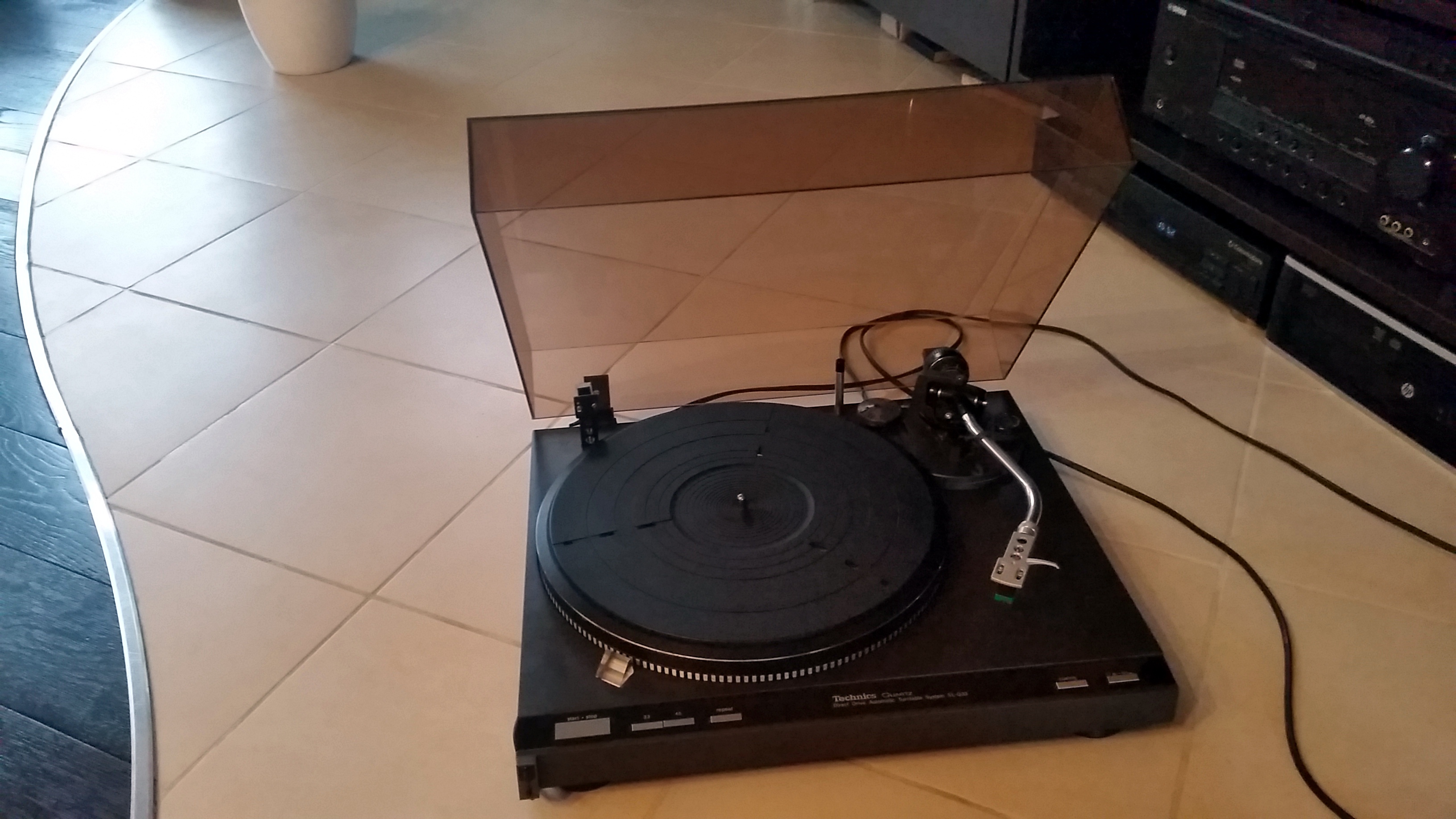

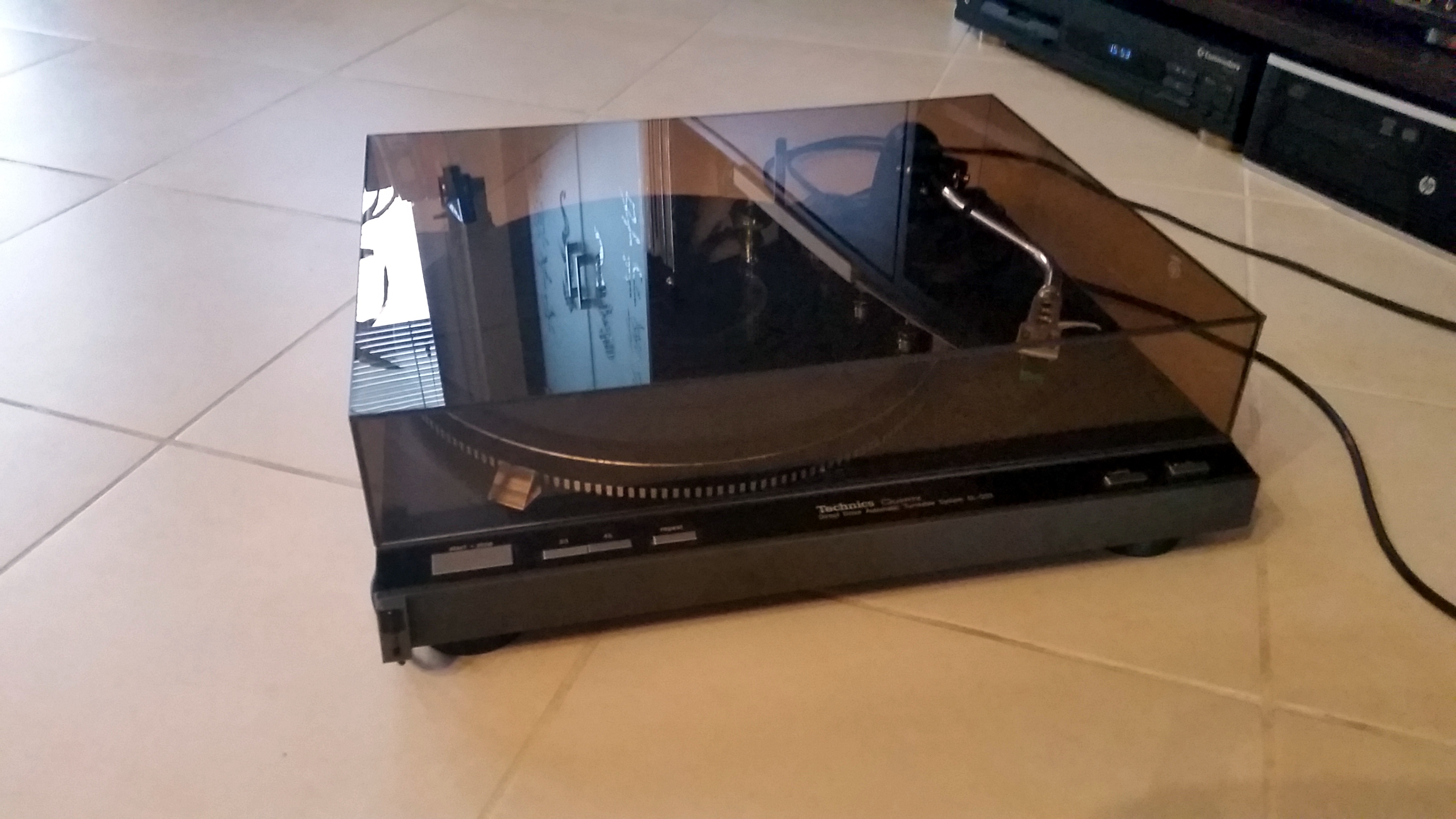

Ponieważ zakupiony przeze mnie gramofon cechował się permanentnym brakiem pokrywy, postanowiłem wykonać własną. W załączeniu kilka fotek efektu końcowego. Największą jej zaletą oprócz wiadomej funkcjonalności jest kolorystyczne dopasowanie do mebli. Myślałem o wygrawerowaniu na niej napisu "Technics", jednak widok kręcącego się pod nią, niczym nie przesłoniętego czarnego krążka ostatecznie wygrał. W sumie napis zawsze można dodać, tylko po co? :)

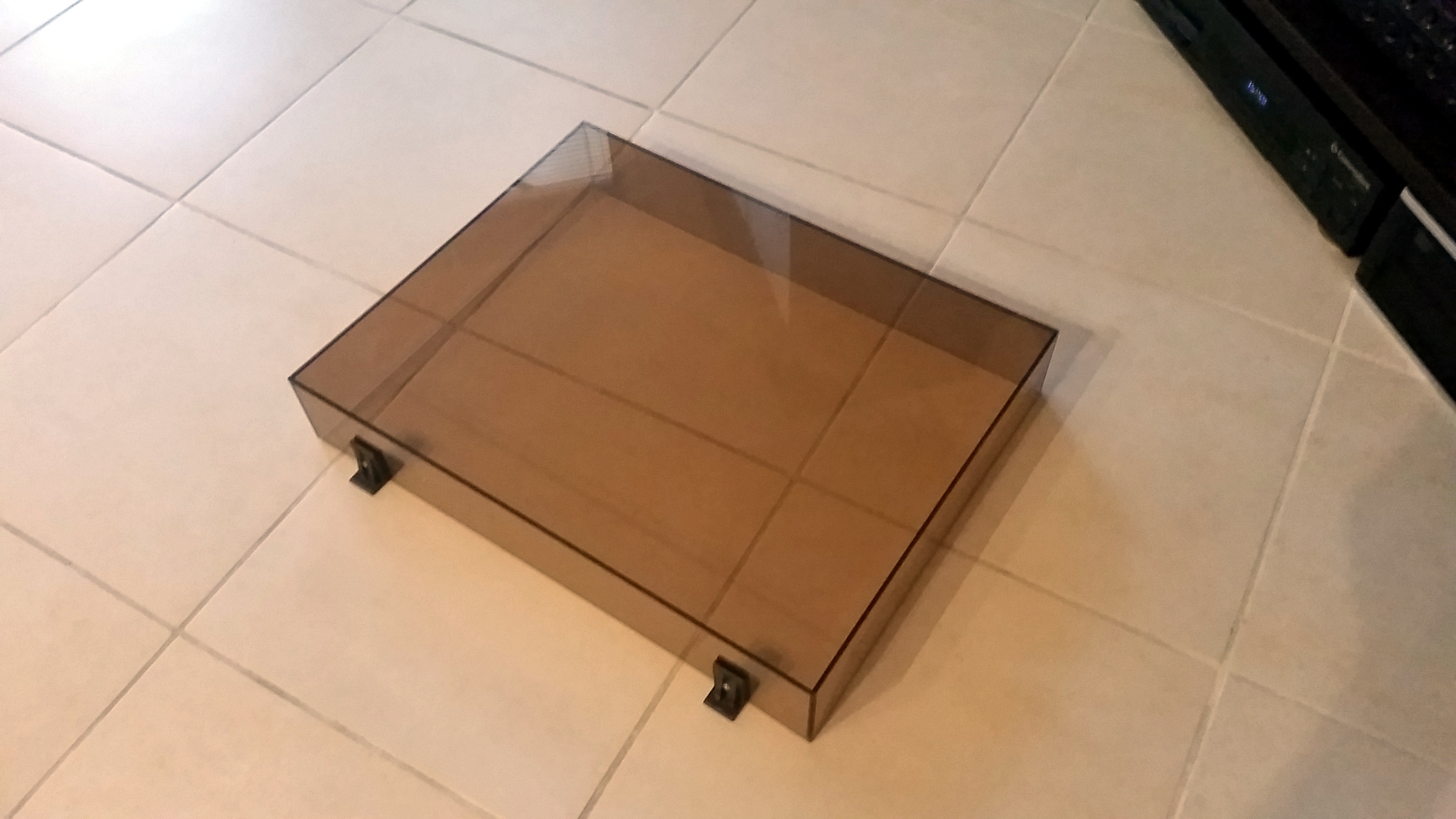

Pokrywa wykonan z plexi natomiast zawiasy w technologii additive manufacturing, potocznie i błędnie nazywanej drukiem 3D. Największą ich zaletą jest to, że w przypadku uszkodzenia, nie trzeba wymieniać całej pokrywy. Myślę, że efekt końcowy jest nie najgorszy jak na koszt wykonania poniżej 100pln.
Konstruktywna krytyka mile widziana.
Załączniki
- Mistrzu, uczysz mnie sztuk walki ale ciągle mówisz o pokoju. Dlaczego?
- Widzisz, lepiej jest być wojownikiem w ogrodzie niż ogrodnikiem na wojnie...
Awatar użytkownika
trafalgar
Posty: 4033
Rejestracja: 03 mar 2015, 10:30
Gramofon: Kenwood KP 990
Lokalizacja: Kraśnik lubelski

Re: "Nowa pokrywa" - home made

#2

Post autor: trafalgar »

No pięknie,teraz szykuj się na zamówienie ode mnie na pokrywkę
Gregorr
Posty: 37
Rejestracja: 06 paź 2016, 19:37
Gramofon: MOD Technics SL-Q33
Lokalizacja:

Re: "Nowa pokrywa" - home made

#3

Post autor: Gregorr »

Nie ma problemu, służę pomocą.
- Mistrzu, uczysz mnie sztuk walki ale ciągle mówisz o pokoju. Dlaczego?
- Widzisz, lepiej jest być wojownikiem w ogrodzie niż ogrodnikiem na wojnie...
Awatar użytkownika
pan_winyl
Posty: 2129
Rejestracja: 30 sty 2012, 06:04
Gramofon: Elac Miracord 750MII
Lokalizacja: Kraków

Re: "Nowa pokrywa" - home made

#4

Post autor: pan_winyl »

bardzo ładna. Ja też chętnie pewnie wymieniłbym swoją. Zastanawiałem się co prawda nad wymianą samej górnej płyty ( wycięcie i wklejenie ) ale może udało by Ci się zrobić fajną pokrywę od zera :)
Elac Miracord 750 Mark II + Philips GP 400 MKII / AT-VM95C

Nivico 5020u / Toshiba SA 320
Onkyo Integra 2066

Silva Stereo Console / Irel
Telefunken L55
Awatar użytkownika
trafalgar
Posty: 4033
Rejestracja: 03 mar 2015, 10:30
Gramofon: Kenwood KP 990
Lokalizacja: Kraśnik lubelski

Re: "Nowa pokrywa" - home made

#5

Post autor: trafalgar »

A zawiasy dorobisz?
Awatar użytkownika
darkman
Posty: 15000
Rejestracja: 02 paź 2015, 09:23
Gramofon: Cielęcina 2.01
Lokalizacja: Topanga Corral
Kontakt:

Re: "Nowa pokrywa" - home made

#6

Post autor: darkman »

Gregorr jak to kleiłeś i czym? Czy klejone czy zgrzewane jakoś tam?
Gregorr
Posty: 37
Rejestracja: 06 paź 2016, 19:37
Gramofon: MOD Technics SL-Q33
Lokalizacja:

Re: "Nowa pokrywa" - home made

#7

Post autor: Gregorr »

pan_winyl pisze: może udało by Ci się zrobić fajną pokrywę od zera :)
Myślę, że to byłoby łatwiejsze a efekt bardziej pewny niż operacja na starej pokrywie. Jeśli jesteś w stanie zymiarować obecną pokrywę to możemy zobaczyć co da się zrobić.
trafalgar pisze:A zawiasy dorobisz?
Chodzi Ci o cały ruchomy przegub ze sprężyną czy tylko o ten element pokrywy współpracujący z zawiasem?
darkman pisze:Gregorr jak to kleiłeś i czym? Czy klejone czy zgrzewane jakoś tam?
Jeśli pytasz o "klejenie" pleksi to najlepsza metoda, którą zdradził mi zaprzyjaźnony profesjonalista z branży, polega na złączeniu obu elementów na sucho a następnie po linii łączenia delikatnie przeciąga się pędzelek z eterem pozwalając aby napięcie powierzchniowe "wessało" eter w tą mikro-szczelinę. Po jakiejś sekundzie (zależy od ilości zaaplikowanego eteru i powierzchni łączenia) od tej operacji połączenie jest niemalże identyczne z jednolitym materiałem a to dzięki temu, że w tym przypadku eter działa nie jak klej ale jako rozpuszczalnik, który bardzo szybko odparowuje (nie radzę wdychać :) ). Dobrze wykonane połączenie jest praktycznie niewidoczne. Największy problem to zdobycie eteru i odpowiednie przygotowanie powierzchni. Generalnie polecam poćwiczyć na jakiś zbędnych kawałkach pleksi.
- Mistrzu, uczysz mnie sztuk walki ale ciągle mówisz o pokoju. Dlaczego?
- Widzisz, lepiej jest być wojownikiem w ogrodzie niż ogrodnikiem na wojnie...
Awatar użytkownika
trafalgar
Posty: 4033
Rejestracja: 03 mar 2015, 10:30
Gramofon: Kenwood KP 990
Lokalizacja: Kraśnik lubelski

Re: "Nowa pokrywa" - home made

#8

Post autor: trafalgar »

Gregorr pisze: trafalgar pisze:
A zawiasy dorobisz?

Chodzi Ci o cały ruchomy przegub ze sprężyną czy tylko o ten element pokrywy współpracujący z zawiasem?
No tak,o cały ruchomy przegub ze sprężyną.Da rade? :D
Gregorr
Posty: 37
Rejestracja: 06 paź 2016, 19:37
Gramofon: MOD Technics SL-Q33
Lokalizacja:

Re: "Nowa pokrywa" - home made

#9

Post autor: Gregorr »

trafalgar pisze:No tak,o cały ruchomy przegub ze sprężyną.
Torchę mnie przeceniasz ... to miłe :D

Pewnie by się dało coś wydrukować i poskładać tak żeby działało. Obwiam się jednak, że trwałość tego czegoś w stosunku do nakładów pracy byłaby na poziomie bardzo mizernym, w porywach do mizernego ;)
- Mistrzu, uczysz mnie sztuk walki ale ciągle mówisz o pokoju. Dlaczego?
- Widzisz, lepiej jest być wojownikiem w ogrodzie niż ogrodnikiem na wojnie...
pokon
Posty: 4
Rejestracja: 14 paź 2017, 13:49
Gramofon: Technics SL-Q300

Re: "Nowa pokrywa" - home made

#10

Post autor: pokon »

Witam,
Akurat poszukuję nowej (lub nieuszkodzonej, nadającej się do renowacji) pokrywy dla mojego SL-Q300.
Ta z postu Gregorra wygląda świetnie! (no i z tego co widzę, jest dokładnie taka jaką potrzebuję)
Czy byłaby szansa na realizację ew. zamówienia, wraz z zawiasami? (rysunek w pdf i dwg jest do dyspozycji, jakby trzeba). Jedyna różnica to odcień, preferowałbym grafit ale to już szczegół.
Z góry dzięki za wszelką pomoc!

P.S. Przez zawiasy rozumiem widoczne na zdjęciach wypusty pokrywy, wchodzące we właściwe, metalowe zawiasy
Awatar użytkownika
pawlos
Posty: 1162
Rejestracja: 11 paź 2013, 15:28
Gramofon: l-75 l-78 s-500
Lokalizacja: Stargard

Re: "Nowa pokrywa" - home made

#11

Post autor: pawlos »

pokon pisze:
20 lis 2017, 20:29
Akurat poszukuję nowej (lub nieuszkodzonej, nadającej się do renowacji) pokrywy dla mojego SL-Q300.
mam całą ,pisz na pw .
Lenco B-55 L-75,L-78
Dual 1218 ,1219 ,1249 ,621
Thorens TD 146 II , TD-166 I
Telefunken S-500 , S-600
Yamaha ca-810,B&O CD-3300,JBL -L-80 t Gi,Braun L-810,Dual CL-720
Awatar użytkownika
Dimas
Posty: 807
Rejestracja: 25 maja 2015, 12:54
Gramofon: SONY PS X65

Re: "Nowa pokrywa" - home made

#12

Post autor: Dimas »

Q300 ma ta niska pokrywę jak np sl bd3?

Ja bym chętnie kupił pokrywę do Q2,3,33
technics sl-1610->shure v15III,yamaha tc-720,ct-710,ca-710,marantz cd54 ->technics SB7

sony ps x65->xl45,V90LPS,yamaha bd s673,yamaha rx a1070,Sony SS X9ED
Awatar użytkownika
pawlos
Posty: 1162
Rejestracja: 11 paź 2013, 15:28
Gramofon: l-75 l-78 s-500
Lokalizacja: Stargard

Re: "Nowa pokrywa" - home made

#13

Post autor: pawlos »

Dimas pisze:
20 lis 2017, 21:11
Q300 ma ta niska pokrywę jak np sl bd3?

Ja bym chętnie kupił pokrywę do Q2,3,33
tak
tej wysokiej wolnej nie mam :( ,ale pasują jeszcze od B2,B3,D2i D3 tylko ten napis na środku sobie zamienisz
Lenco B-55 L-75,L-78
Dual 1218 ,1219 ,1249 ,621
Thorens TD 146 II , TD-166 I
Telefunken S-500 , S-600
Yamaha ca-810,B&O CD-3300,JBL -L-80 t Gi,Braun L-810,Dual CL-720
Awatar użytkownika
Dimas
Posty: 807
Rejestracja: 25 maja 2015, 12:54
Gramofon: SONY PS X65

Re: "Nowa pokrywa" - home made

#14

Post autor: Dimas »

Właśnie mam założona od
B3 ale tez ma jeden nosek uwalony :doh:
technics sl-1610->shure v15III,yamaha tc-720,ct-710,ca-710,marantz cd54 ->technics SB7

sony ps x65->xl45,V90LPS,yamaha bd s673,yamaha rx a1070,Sony SS X9ED
Awatar użytkownika
dale
Posty: 2347
Rejestracja: 21 lut 2017, 07:56
Gramofon: Daniel, JW 1200
Lokalizacja: Lublin

Re: "Nowa pokrywa" - home made

#15

Post autor: dale »

Nima do czego się przyczepić :)
Full profeska :) A logo można zawsze wygrawerować gdzieś w rogu - delikatne, ale klasycznie :) Można też wygrawerować matowe uchwyty do otwierania z boku - nic tak nie irytuje jak plamy po paluchach na gładkiej powierzchni :) (mnie :) )
