ITT HiFi 5010 (Dual CS 435) - pęknięta płytka sygnałowa

#1

Post autor: Dragant »

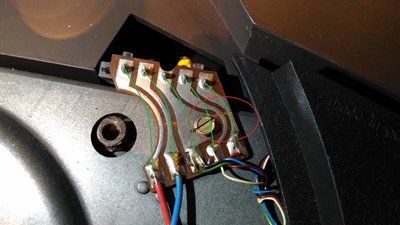

Pojawił się u mnie problem widoczny na zdjęciu:
P_20170201_201546 - Copy.jpg
Jest to płytka pod talerzem, między osią obrotu talerza, a ramieniem. Wchodzą w nią przewody z ramienia, a z drugiej strony do kabli RCA. Czy takowe pęknięcie mogę po prostu zlutować (uważając na separację ścieżek) lub połączyć dodatkowymi przewodami (zaznaczone na zielono)?

Nie mogę nigdzie znaleźć serwisówki do tego Duala. Czy ktoś jest w posiadaniu takowej w pdf?
Sony PS-X70, Nagaoka MP-110+JNP-200/Denon DL301 MKI, Nuda Mini, Rotel RA971, Canton Karat 300, Rotel RCD-930AX
Awatar użytkownika
klin
Posty: 2122
Rejestracja: 12 kwie 2014, 23:36
Gramofon: Thorens 125 MK II
Lokalizacja: Wrocław

Re: ITT HiFi 5010 (Dual CS 435) - pęknięta płytka sygnałowa

#2

Post autor: klin »

Dragant pisze: Czy takowe pęknięcie mogę po prostu zlutować (uważając na separację ścieżek) lub połączyć dodatkowymi przewodami (zaznaczone na zielono)?
Wszystko możesz :) A nie przewodzą te ścieżki? Najlepiej przylutować nowy kabeł sygnałowy (gramofon -> pre) wprost do tych punktów gdzie przylutowane są kabelki z ramienia. Ale możesz też spróbować zlutować same ścieżki.
Awatar użytkownika
chudy_b
Posty: 4001
Rejestracja: 05 lis 2013, 14:54
Lokalizacja: Wólka

Re: ITT HiFi 5010 (Dual CS 435) - pęknięta płytka sygnałowa

#3

Post autor: chudy_b »

klin pisze: Ale możesz też spróbować zlutować same ścieżki.

Dlaczego spróbować? Spokojnie możesz to zlutować. 5 minut pracy. Dla pewności możesz wzmocnić połączenie kawałkami drutu. Pozostałe ścieżki też bym poprawił. Mikropęknięcie może nie byc widoczne.
Awatar użytkownika
Dragant
Posty: 968
Rejestracja: 14 cze 2014, 13:26
Gramofon: Sony PS-X70
Lokalizacja: Warszawa

Re: ITT HiFi 5010 (Dual CS 435) - pęknięta płytka sygnałowa

#4

Post autor: Dragant »

klin pisze: Wszystko możesz
Słuszna uwaga! Źle sformułowałem pytanie w takim razie :lol: Precyzując - co wydaje się być najlepszym rozwiązaniem?
Ścieżki nie przewodzą. Na szybko chciałem sprawdzić i połączyłem przewodzikiem aluminiowym - grało. Kabel sygnałowy jest w dobrej kondycji, więc w pierwszej kolejności spróbuję polutować ścieżki. Jak to nie pomoże, spróbuję z dodatkowymi przewodami, a jak dalej będę nieusatysfakcjonowany to do wymiany pójdzie cały kabel ;)
chudy_b pisze: Dla pewności możesz wzmocnić połączenie kawałkami drutu.
Dobry pomysł. Wiem, że sprawa jest błaha, ale chciałem się upewnić zanim cokolwiek zrobię. Łatwiej zepsuć niż naprawić.

Dziękuję ;)
Sony PS-X70, Nagaoka MP-110+JNP-200/Denon DL301 MKI, Nuda Mini, Rotel RA971, Canton Karat 300, Rotel RCD-930AX
Awatar użytkownika
Dragant
Posty: 968
Rejestracja: 14 cze 2014, 13:26
Gramofon: Sony PS-X70
Lokalizacja: Warszawa

Re: ITT HiFi 5010 (Dual CS 435) - pęknięta płytka sygnałowa

#5

Post autor: Dragant »

Ok, ten problem udało mi się naprawić. Wszystko gra. Natomiast pojawił się kolejny - nie działa autostop. Pierwszy raz mam w rękach Duala, więc dopiero przekopuję się przez wątki o steuerpimplu, dźwigniach, pumperniklach itd. Obiecałem znajomemu, któremu szykuję ten sprzęt, że będzie na weekend, więc z góry przepraszam za offtop - ma ktoś pojęcie co może być nie tak? Albo dysponuje ktoś serwisówką od CS-435/CS-415?

Dodam jeszcze, że automatyczny start działa oraz po przesunięciu dźwigienki podczas odtwarzania na "STOP" również powoduje poprawne uniesienie ramienia i jego powrót.

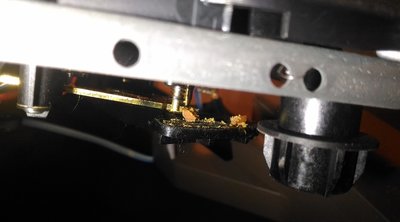

Podniosłem wszystko, zajrzałem pod spód i coś takiego:
Wygląda na to, że plastik na steuerpimplu pękł na dwie części, ze smaru został gniot. Czy to może być powodem problemu z autostopem?
Ostatnio zmieniony 04 lut 2017, 00:11 przez Dragant, łącznie zmieniany 1 raz.
Sony PS-X70, Nagaoka MP-110+JNP-200/Denon DL301 MKI, Nuda Mini, Rotel RA971, Canton Karat 300, Rotel RCD-930AX
Awatar użytkownika
Wojtek
Administrator
Posty: 41379
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa
Kontakt:

Re: ITT HiFi 5010 (Dual CS 435) - pęknięta płytka sygnałowa

#6

Post autor: Wojtek »

Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
Awatar użytkownika
Dragant
Posty: 968
Rejestracja: 14 cze 2014, 13:26
Gramofon: Sony PS-X70
Lokalizacja: Warszawa

Re: ITT HiFi 5010 (Dual CS 435) - pęknięta płytka sygnałowa

#7

Post autor: Dragant »

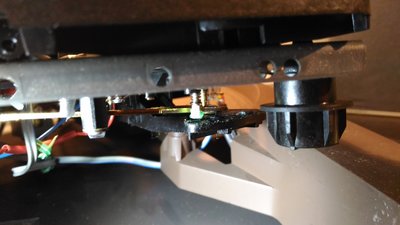

Pumpernikiel wymieniony na fragment patyczka higienicznego do uszu, przesmarowany smarem uniwersalnym:
Śmiga jak nowy ;)
Wojtek pisze: Tu masz do 415tki: http://dual.pytalhost.eu/415s/
Dziękuję Wojtku za serwisówkę ;)

Wygląda na to, że wszystkie problemy rozwiązane. Zostaje pokrywa do polerowania :dance:
Sony PS-X70, Nagaoka MP-110+JNP-200/Denon DL301 MKI, Nuda Mini, Rotel RA971, Canton Karat 300, Rotel RCD-930AX
Awatar użytkownika
trafalgar
Posty: 4033
Rejestracja: 03 mar 2015, 10:30
Gramofon: Kenwood KP 990
Lokalizacja: Kraśnik lubelski

Re: ITT HiFi 5010 (Dual CS 435) - pęknięta płytka sygnałowa

#8

Post autor: trafalgar »

To dobrze że wszystko jest ok.Za wszystkie te usterki ja ponoszę winę.Mea culpa.Źle zapakowałem gramofon. :oops:
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: ITT HiFi 5010 (Dual CS 435) - pęknięta płytka sygnałowa

#9

Post autor: olsza84 »

Dragant pisze:Pumpernikiel wymieniony na fragment patyczka higienicznego do uszu, przesmarowany smarem uniwersalnym:
Pimpla przesmarowałeś smarem?
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
Awatar użytkownika
Dragant
Posty: 968
Rejestracja: 14 cze 2014, 13:26
Gramofon: Sony PS-X70
Lokalizacja: Warszawa

Re: ITT HiFi 5010 (Dual CS 435) - pęknięta płytka sygnałowa

#10

Post autor: Dragant »

trafalgar pisze: To dobrze że wszystko jest ok.Za wszystkie te usterki ja ponoszę winę.Mea culpa.Źle zapakowałem gramofon.
Nie ma problemu. Wszystko już działa jak należy ;)
olsza84 pisze: Pimpla przesmarowałeś smarem?
Może nie samego pimpla, ale powierzchnię po której pimpel się posuwa. Nie powinna być smarowana?
Sony PS-X70, Nagaoka MP-110+JNP-200/Denon DL301 MKI, Nuda Mini, Rotel RA971, Canton Karat 300, Rotel RCD-930AX
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: ITT HiFi 5010 (Dual CS 435) - pęknięta płytka sygnałowa

#11

Post autor: olsza84 »

Dragant pisze:
olsza84 pisze: Pimpla przesmarowałeś smarem?
Może nie samego pimpla, ale powierzchnię po której pimpel się posuwa. Nie powinna być smarowana?
Nie smarujemy tej powierzchni. Pimpel musi mieć dobry "grip".
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
Awatar użytkownika
Dragant
Posty: 968
Rejestracja: 14 cze 2014, 13:26
Gramofon: Sony PS-X70
Lokalizacja: Warszawa

Re: ITT HiFi 5010 (Dual CS 435) - pęknięta płytka sygnałowa

#12

Post autor: Dragant »

To ciekawe... Przed smarowaniem ramię się zacinało przy starcie. Po aplikacji smaru - śmiga, aż miło. Jutro wyczyszczę smar i zrobię jeszcze jeden test. A ten żółtawy, tłusty pył/gniot widoczny na zdjęciu w poście #5 to nie jest stary smar?
Sony PS-X70, Nagaoka MP-110+JNP-200/Denon DL301 MKI, Nuda Mini, Rotel RA971, Canton Karat 300, Rotel RCD-930AX
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: ITT HiFi 5010 (Dual CS 435) - pęknięta płytka sygnałowa

#13

Post autor: olsza84 »

Dragant pisze:To ciekawe... Przed smarowaniem ramię się zacinało przy starcie. Po aplikacji smaru - śmiga, aż miło. Jutro wyczyszczę smar i zrobię jeszcze jeden test. A ten żółtawy, tłusty pył/gniot widoczny na zdjęciu w poście #5 to nie jest stary smar?
Czy to stary smar to nie jestem w stanie w 100% stwierdzić. Może resztki pimpla? To, że działa to najważniejsze. Powierzchni po której chodzi pimpel nie smarujemy i to jest pewnik. Obok chodzi jeszcze szyna od windy i tam gdzie ona się styka z tą czarną powierzchnią "łyżki" to się smaruje dla lepszego poślizgu. Stąd mogą tam być ewentualnie resztki smaru. Niedługo pokażę to w moim wątku odnośnie konserwacji Dual 1218.
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
Awatar użytkownika
Dragant
Posty: 968
Rejestracja: 14 cze 2014, 13:26
Gramofon: Sony PS-X70
Lokalizacja: Warszawa

Re: ITT HiFi 5010 (Dual CS 435) - pęknięta płytka sygnałowa

#14

Post autor: Dragant »

olsza84 pisze: Może resztki pimpla?
Też o tym pomyślałem. Tym bardziej, że pęknięty plastik pimpla ma ten sam żółtawo-pomarańczowy kolor.
olsza84 pisze: To, że działa to najważniejsze. Powierzchni po której chodzi pimpel nie smarujemy i to jest pewnik.
Miałem w planach wyczyścić smar, który dam dałem i sprawdzić... ale z braku czasu uznałem, że skoro działa, to nie ruszam :D Gramofon idzie do mojego kumpla z tego samego miasta. Jak będzie miał jakiś problem z nim to wezmę go na warsztat raz jeszcze.
olsza84 pisze: Niedługo pokażę to w moim wątku odnośnie konserwacji Dual 1218.
Swoją drogą - dobra robota z konserwacją tego Duala i prowadzeniem wątku :clap:
Sony PS-X70, Nagaoka MP-110+JNP-200/Denon DL301 MKI, Nuda Mini, Rotel RA971, Canton Karat 300, Rotel RCD-930AX
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: ITT HiFi 5010 (Dual CS 435) - pęknięta płytka sygnałowa

#15

Post autor: olsza84 »

Dragant pisze: Jak będzie miał jakiś problem z nim to wezmę go na warsztat raz jeszcze.
Czyli przenoszenie ramienia na płytę/automatyka. Wtedy będziesz wiedział co i gdzie czyścić ;)
Dragant pisze: Swoją drogą - dobra robota z konserwacją tego Duala i prowadzeniem wątku :clap:
N
Dzięki :)
