Brakuje mi zwrotnicy... "New Mildton 80"

[pan_winyl]

Witam,

Kupiłem dziś kompletne kolumny głośnikowe "New Mildton 80", które po podłączeniu kompletnymi się nie okazały. Gdzie leży problem zapytacie, ano wykręciłem głośniki i okazało się że Twitter nie jest podłączony wcale, szerokopasmowy też na podłączony nie wygląda- wlutowany tylko jeden kabel, i wisi do tego takie szerokie walcowate coś, do którego wpięte są przewody niskotonowego głośnika i jeden wspomniany średniotonowego.



1.Moje pytanie brzmi- czy rzeczywiście brakuje mi zwrotnicy?
2.Jaką ew. zwrotnicę nabyć i gdzie?

Będę wdzięczny za wskazówki.
Zaznaczam że jestem totalnym laikiem jeśl chodzi o kolumny, czym wykazałem się niedawno w wątku o rezystencji głośników
Niemniej liczę na pomoc i fachowe porady.

[pawel0777]

Zaznaczam że jestem totalnym laikiem jeśl chodzi o kolumny, czym wykazałem się niedawno w wątku o rezystencji głośników

Wiesz co z całym szacunkiem ,ale jak czytam cały Twój post nie mam co do tego wątpliwości

Co do braku zwrotnicy.Najtaniej będzie znaleźć używkę do tej konkretnej kolumny nie podobnej, zbliżonej...poszukaj na allegro tam są takie rzeczy często za grosze

[wojciech06]

Najlepiej zapodaj zdjęcia, będzie łatwo ustalić - co zacz

[pan_winyl]

jak jutro otworzę znów kolumny to zapodam zdjęciem. zaiste będzie łatwiej. Ewidentnie w środku brakuje zwrotnic. Przynajmniej w jednej kolumnie . W drugiej działają już dwa głośniki TWITTER i GD. SUPER TW nie działa.

[pawel0777]

Tu masz jeszcze link do schematów zwrotnic tonsila http://www.elektroda.pl/rtvforum/viewto ... ef01c0110a możne Ci się przyda.
Chociaż próby robienia zwrotnicy od podstaw niestety w tym przypadku są nieopłacalne.Chyba ,że sporo elementów masz,a niewiele brakuje

[pawel0777]

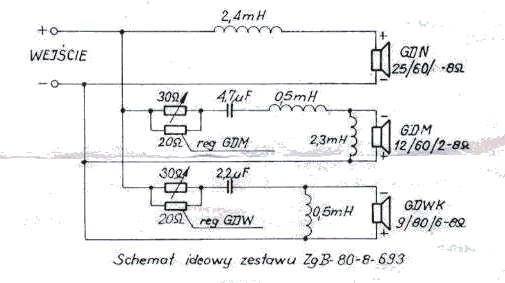

Schemat znaleziony
GDN głośnik niskotonowy
GDM średniotonowy
GDWK wysokotonowy
Nie wiem który z głośników nazywasz szerokopasmowym .To co oznaczone jest jako mH to są cewki i powinieneś mieć ich sztuk 4.To co wisi u Ciebie na którymś przewodzie to pewnie kondensator który jet oznaczony jako uF.W tych kolumnach masz regulacje średnich i wysokich tonów za pomocą potencjometrów do których dołączony jest rezystor drutowy (taki zielony) oba te elementy na schemacie oznaczone są jako omega .
Popatrz dokładnie co tam masz ,zrób fotkę to może się coś złoży

[pan_winyl]

ok, średniotonowe są podłączone wysokotonowe nie.

Cewek brak. Zdjęcie wyślę dziś wieczorem. potencjometrów co ciekawe brak, wyjść na nie też nie ma więc może to nei new mildton? ale wyglądają jak one:/ Możliwe że kupię takie cuś, http://wolewygodniej.pl/ld.php/system/w ... 37&sW=3302 od razu będę miał terminale pod kable, co pomoże mi w podłączaniu kabli etc.

Rano odkryłem że w wysokotonowych jest tylko jedna blaszka do podłączenia napięcia pod cewkę, druga jest urwana i ostał się z niej tylko drucik idący od cewki. Ciekawe... Głośniki średniotonowe zostały w tych kolumnach na 100% wymienione, sa nieco mniejsze, ale to zobaczycie na zdjęciach.

[pawel0777]

ok, średniotonowe są podłączone wysokotonowe nie.

potencjometrów co ciekawe brak, wyjść na nie też nie ma więc może to nei new mildton? ale wyglądają jak one:/

Sorki pamięć bywa zawodna wersje "new" nie miała regulacji.Miały je wcześniejsze mildtony.

Zwrotnice z linku to chyba najgorszy pomysł Jedyne słuszne zwrotnice to takie jak dała fabryka dopasowane do użytych głośników i do ich rozmieszczenia.

[pan_winyl]

Historia wygląda tak. W jednej kolumnie odkryłem wspomniany kondensator, który łączył głośnik średnio i nisko tonowy. Wysoko tonowy z obciętymi kablami był w zasadzie dla picu. Jeśli chodzi o kolumne numer dwa, nie było nawet wspomnianego wcześniej kondensatora. Ot średniotonówka dolutowana była do niskotonowego głośnika. Mrok i mordor. Udało mi się ustalić że głośniki w kolumnach to zestaw podciągnięty nieco innymi głośnikami /średniotonowe nie są oryginalne/. Zdecydowałem się więc na czasowe lub stałe zastosowanie zwrotnic z altusów 110 o zbliżonych parametrach do mildtonów. Zwrotnice wraz z potencjometrami kupiłem za 45 zł z przesyłką, i teraz czekam na te cuda. Zastanawiam się jeszcze czy ustawić jakąś stałą wartość na potencjometrach i schować je w pudle, czy też nawiercić obudowy, np. z tyłu i wyciągnąć potencjometry na zewnątrz, zapewniając sobie możliwość regulacji.


Tak czy siak, poszedłem w klasyczne rozwiązania za namową Waszą. Nie będę montował gniazd ze zwrotnicami czy zwrotnic samochodowych jak namawiali mnie inni- nie opłaca się bo zwrotnice te jak się okazuje nie obsługują zbyt szerokiego zakresu pasma. Mówiąc krótko nie obsłużyłyby głośników niskotonowych, a to oznaczałoby kiszkę.

Dzięki za rady. Jeśli tylko założę zwrotnice i zdecyduje co zrobić z potencjometrami zamieszczę dzieło które wykonam.
A zapomniałem dodać że wymienię kable wewnątrz kolumny na nieco grubsze, bo to co się tam czai to trochę jak nitka dentystyczna poza tym i tak muszę mieć dłuższy kabel. Niestety nie wstawię tam pewnie 2,5 mm ale coś około 1,5 pewnie znajdę.

[pawel0777]

Tak czy siak, poszedłem w klasyczne rozwiązania za namową Waszą

Nasze namowy szły w kierunku wersji oryginalnej

Zdecydowałem się więc na czasowe lub stałe zastosowanie zwrotnic z altusów 110 o zbliżonych parametrach do mildtonów.

Opinie o Altusach pewnie są Ci znane.Duża zasługa w tym właśnie zwrotnic.
Powstały nawet różne ulepszenia od takich gdzie stosuje się wysokotonowy vify do tego zaprojektowana na podstawie pomiarów całkowicie inna zwrotnica po bardziej proste w których stosuję się zwrotnice właśnie z altonów,miltonów plus jeszcze jakieś zmiany.Także trochę zrobiłeś krok w tył

No,ale przynajmniej wszystkie głośniki w zestawie będą działać
Potencjometrów w altusach nie ma tylko przełączniki,a z kablami nie przesadzaj.Możesz dać ten 1,5 do GDN'a całą resztę zostaw w spokoju

[pan_winyl]

Kiedy znajdę gdzies na aukcji oryginalne zwrotnice do mildtonów to chętnie wymienię te które mam nadzieję założyć w ten weekend (o ile poczta Polska nie da dupy i przywiozą mi paczkę jeszcze dziś) kable niektóre dołożyć będe musiał bo w wysokotonowych nie ma ich wcale co do zestawu- tak będzie grało wszystko i dlatego to czasowe rozwiązanie. Mam ochotę posłuchać wreszcie pełnego brzmienia swojego zestawu

[Majale]

Jeżeli nie znajdziesz orginalnych zwrotnic, to zajrzyj do firmy Janbo. Maja zwrotnice do Tonsilów, poprawione i lepiej wykonane niż fabryczne. Zwróć przy okazji uwagę na wytłumienie skrzynek, warto to też poprawić. Na elektrodzie znajdziesz bardzo dużo wątków na temat Tonsilów.

[pan_winyl]

Trochę nie pisałem, bo i nie było o czym a i czasu nie miałem coby do was zajrzeć. Kwestia kolumn rozwiązała się już. W tym momencie z oryginalnego zakupu pozostały mi głośniki niskotonowe i pudła. Założyłem wspomnane zwrotki od altusów, do tego kopułkowe wysokotonowce i polecone super twittery. Ot taka mała wariacja. Dźwięk uzyskany w ten sposób ma bardzo głębokie basy i nieskazitelną klarowność wysokich tonów, na której szczególnie mi zależało. Jeśli znudzi mi się ta konfiguracja, przygotowane mam już szerokopasmowe oryginalne głośniki z zestawu mildtone. Póki co jestem jednak zadowolony. Dzięki za wszystkie rady

[eenneell]

To super! To nie jest wielka magia!
PS
"Brakuje mi zrotnicy... "New Mildton 80""
Brakuje jeszcze tylko "W' w z.rotnicy
pzdr

[pawel0777]

Tak z ciekawości co Ty tam założyłeś

do tego kopułkowe wysokotonowce i polecone super twittery

... po za tym jak masz zajawkę do takiego grzebalstwa to poszukaj coś w jakimś odpowiednim budżecie i zrób jak sie należy
