[przedwzmacniacz] MaCaBRiaa -relacja z budowy

#1

Post autor: ebola1972 »

Pozwoliłem sobie założyć bliźniaczy temat do Nuda Mini - relacja z budowy.

Dojrzewałem długo do kupna Nudy Mini. Sluchałem Nudy u Piotrka @Petro i pre podobało mi się bardzo.

Jakaś egzemplarz nudy przeleciał mi przed nosem na forum.

Nie tak dawno pojawiły się na giełdzie płytki od MaCaBRiaa.
Sam sobie wyslałem lampowy przekaz podprogowy zachęcajacy do zakupu. Mózg krótką chwilę walczył z zawartością portfela i potencjalną reakcją małżonki na kolejny zakup. Jakoś udało się oszukać czujność małżonki i płytki zmieniły właściciela.

O ile na trafo od Lachowskiego będe musiał trochę jeszcze poczekać to obudowa z modusa przyjechała po 2 dniach od złożenia zamówienia.

Wybór takiej a nie innej obudowy był podyktowany tym aby pasowała do lampiaka.

Żeby dalsze prace nad pre przebiegały tak sprawnie jak złożenie obudowy. Zresztą sam się ze sobą już założylem, że coś tam pewnie źle podłączę :D

Dlatego w przyszłości od czasu do czasu poproszę o spojrzenie na zdjęcia wnętrzności pre, żeby nie wybuchło.

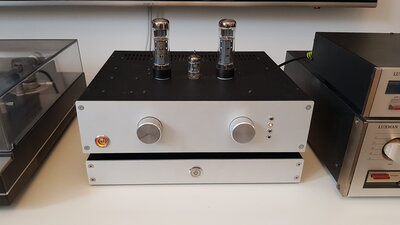

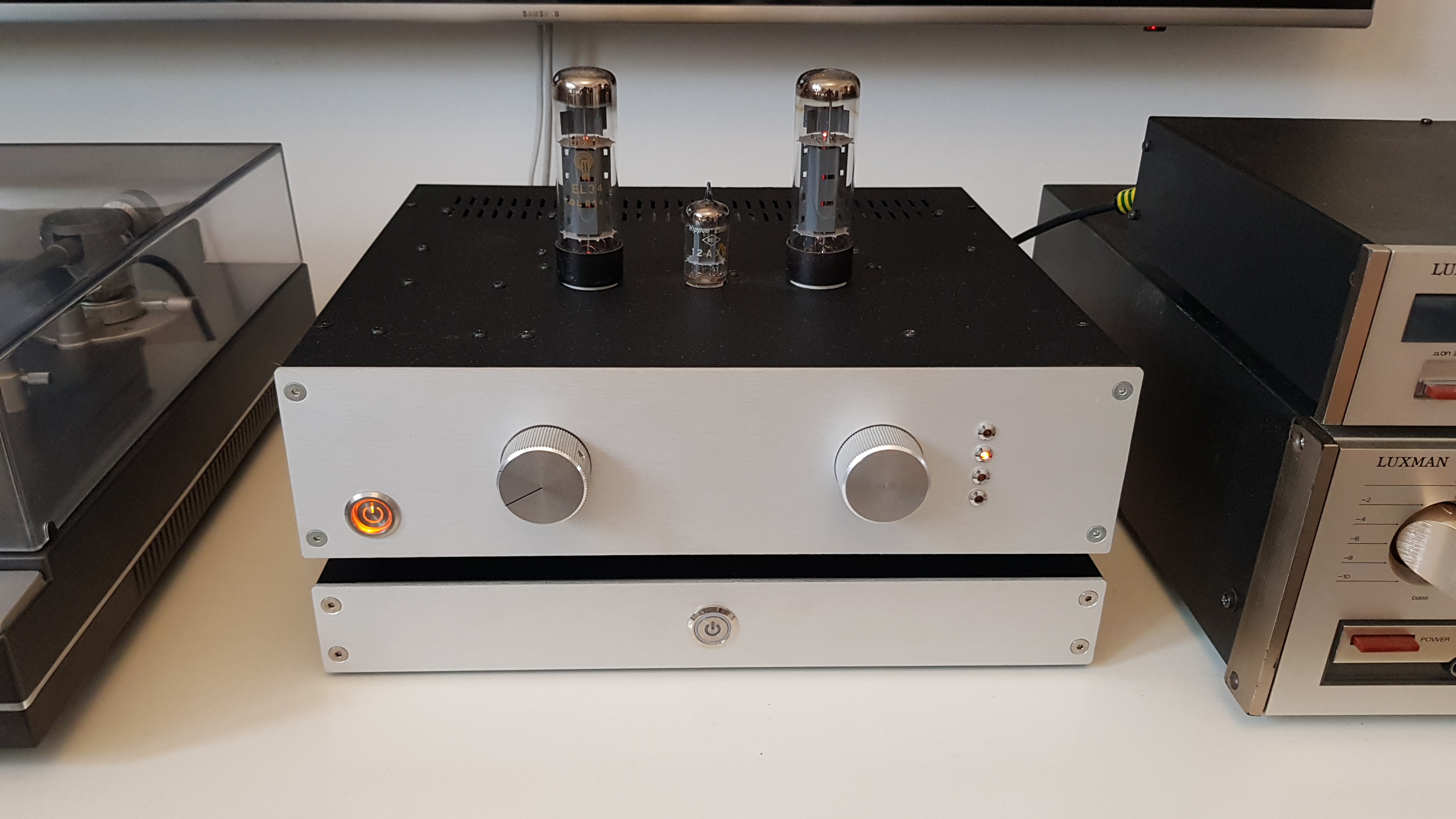

Na razie obudowa robi jako podstawka pod lampiak
cdn...
Sony PS-X50
lampa EL34 by Misse, Yaqin MS-30L, Ugoda
Preamp PeeCeeBee
pre MaCaBRiaa
Philips CD 350 (mod by Martynka) Beogram CD 7000
DAC Topping D50S l1541gold dac (mod by Martynka)
Kolumny DIY
Awatar użytkownika
stos79
Posty: 1369
Rejestracja: 24 sty 2017, 15:40
Gramofon: Lo-D

Re: [przedwzmacniacz] MaCaBRiaa -relacja z budowy

#2

Post autor: stos79 »

Powodzenia!
ebola1972
Posty: 561
Rejestracja: 18 gru 2018, 12:02
Gramofon: Sony PS-X50
Lokalizacja: Płock

Re: [przedwzmacniacz] MaCaBRiaa -relacja z budowy

#3

Post autor: ebola1972 »

mam nadzieję, że mogę opublikować zdjęcia płytek, skoro @Ahaja udostępnił ich zdjęcia w innym temacie pre MaCaBRiaa.

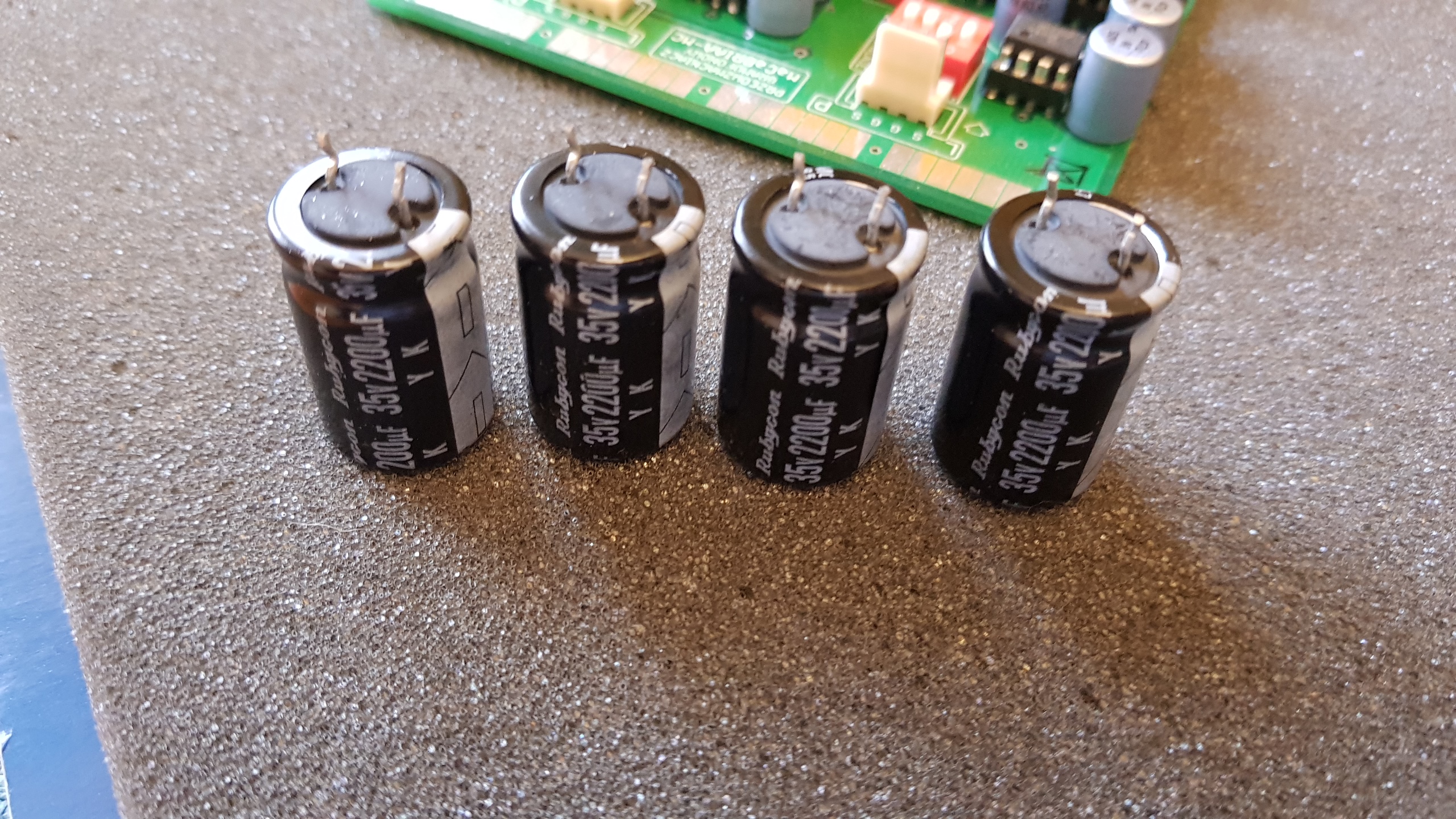

z tego co widzę to w moich płytkach brakuje 2 kondensatorów 2200uF/35V. takich samych jak w sekcji zasilania.
Sony PS-X50
lampa EL34 by Misse, Yaqin MS-30L, Ugoda
Preamp PeeCeeBee
pre MaCaBRiaa
Philips CD 350 (mod by Martynka) Beogram CD 7000
DAC Topping D50S l1541gold dac (mod by Martynka)
Kolumny DIY
Awatar użytkownika
Myszor
Posty: 10428
Rejestracja: 30 paź 2014, 18:44
Gramofon: Składak
Lokalizacja: Wrocław

Re: [przedwzmacniacz] MaCaBRiaa -relacja z budowy

#4

Post autor: Myszor »

Pod wzmakiem może ci brumić. Okaże się.
ebola1972
Posty: 561
Rejestracja: 18 gru 2018, 12:02
Gramofon: Sony PS-X50
Lokalizacja: Płock

Re: [przedwzmacniacz] MaCaBRiaa -relacja z budowy

#5

Post autor: ebola1972 »

Moja lepsza połówka dotychczas żyła w błogim przekonaniu, że te srebrne pudełeczko kosztuje maximum 600zł. cholera jedna zlustrowała przepływy na koncie i niczym główna księgowa po podliczeniu wydatków zażadała nowej komody. Sprawiłem jej tą przyjemność bo po co się kłócić. W odwecie zakupiłem kilka budżetowych igieł gramofonowych :evil:

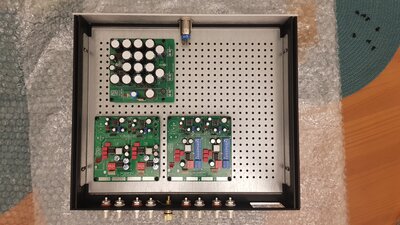

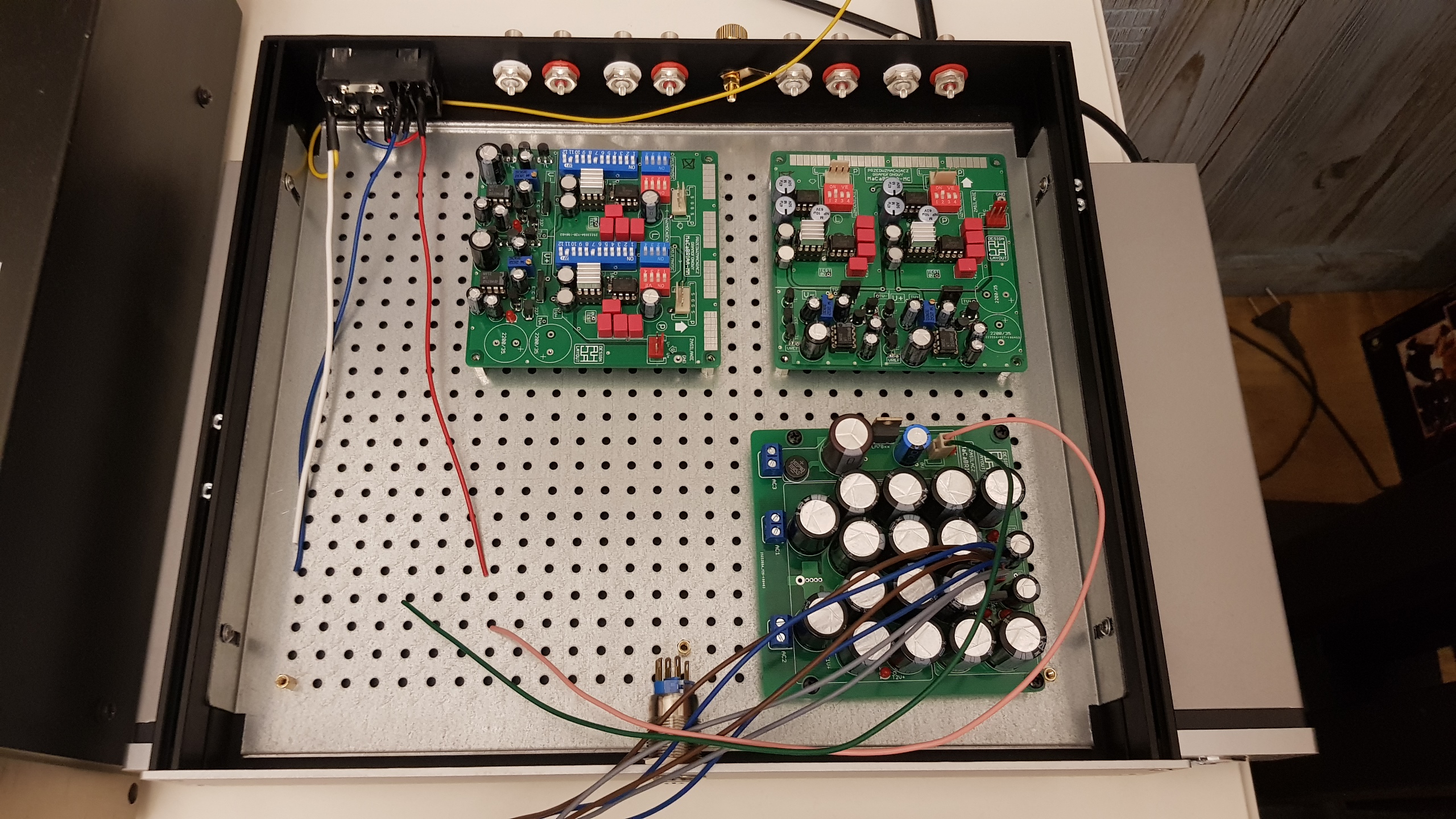

Przysiadłem dzisiaj nad pre. Płytki z pudełka zamocowałem testowo w obudowie. Niestety górna pokrywa się nie domyka. Brakuje kilku mm. Muszę dać mniejsze śrubki od spodu.
W dalszym ciągu czekam na trafo i gniazdo zasilania na tylny panel.
Muszę wlutować 4 kondensatory do płytek mm/mc i te 3 niebieskie plasticzki śrubowe do zasilania.
cdn....
Sony PS-X50
lampa EL34 by Misse, Yaqin MS-30L, Ugoda
Preamp PeeCeeBee
pre MaCaBRiaa
Philips CD 350 (mod by Martynka) Beogram CD 7000
DAC Topping D50S l1541gold dac (mod by Martynka)
Kolumny DIY
Awatar użytkownika
Merrick
Posty: 2385
Rejestracja: 22 sie 2016, 22:02
Gramofon: Thorens TD-160 Super
Lokalizacja: Elbląg
Kontakt:

Re: [przedwzmacniacz] MaCaBRiaa -relacja z budowy

#6

Post autor: Merrick »

Zostało jeszcze sporo miejsca. Będziesz pewnie wstawiał toroida audio
Thorens TD-160 Super, SME Series III, OM 30 -> Staccato OS-> Dyskretniok -> Hafler DH-100, Hafler DH-220, Dynaudio Audience 40

https://www.discogs.com/user/Merrick-Pl/collection
ebola1972
Posty: 561
Rejestracja: 18 gru 2018, 12:02
Gramofon: Sony PS-X50
Lokalizacja: Płock

Re: [przedwzmacniacz] MaCaBRiaa -relacja z budowy

#7

Post autor: ebola1972 »

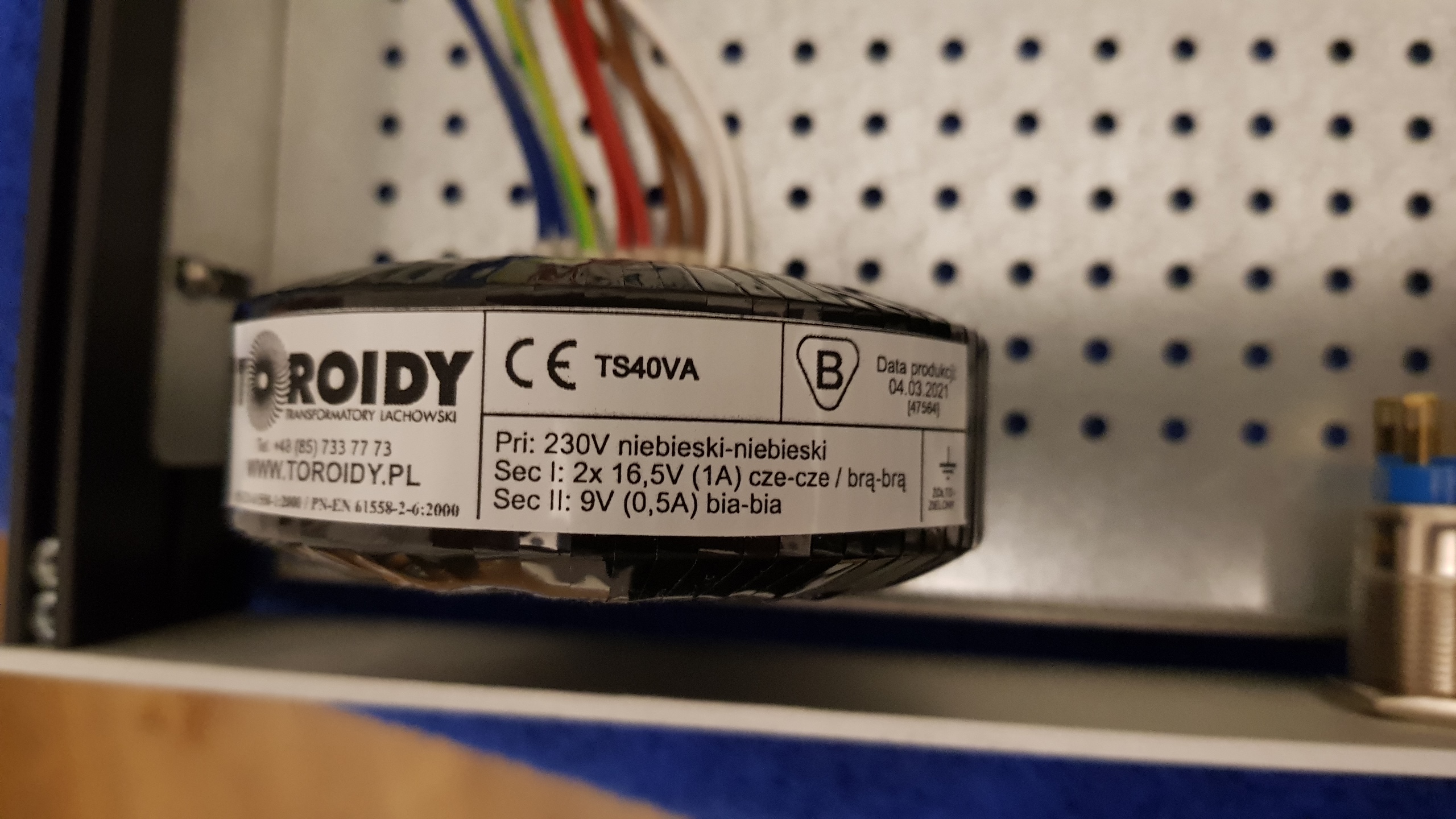

dokładnie. trafo w wersji audio z toroidy.pl
Sony PS-X50
lampa EL34 by Misse, Yaqin MS-30L, Ugoda
Preamp PeeCeeBee
pre MaCaBRiaa
Philips CD 350 (mod by Martynka) Beogram CD 7000
DAC Topping D50S l1541gold dac (mod by Martynka)
Kolumny DIY
ahaja
Posty: 1207
Rejestracja: 18 paź 2011, 15:11
Lokalizacja:

Re: [przedwzmacniacz] MaCaBRiaa -relacja z budowy

#8

Post autor: ahaja »

Ta obudowa to 40mm wysoka wewnątrz? Jeśli tak, to jak zrezygnujesz z tej blachy to wejdzie.
Awatar użytkownika
wydra
Posty: 1445
Rejestracja: 01 sty 2015, 19:32
Gramofon: Lenco L236
Lokalizacja: Warszawa

Re: [przedwzmacniacz] MaCaBRiaa -relacja z budowy

#9

Post autor: wydra »

Tak jak ahaja mowi. Wyjmyj te blache montażową i zamontuj na kolkach M3/5mm metalowych. Przykladasz plytke rysujesz na przyklejonej tasmie, wiercisz otwor 2.5 mm pkus gwintownik M3 i jest gotowe ;)
Analog:
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655

Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
ebola1972
Posty: 561
Rejestracja: 18 gru 2018, 12:02
Gramofon: Sony PS-X50
Lokalizacja: Płock

Re: [przedwzmacniacz] MaCaBRiaa -relacja z budowy

#10

Post autor: ebola1972 »

obudowa ma 40mm wysokości.
dystanse mają 10mm.
i między płytą a dolną obudową dałem podkładkę i śrubkę z dość grubym łbem - takim jak od góry.
postaram się odchudzić krótszym dystansem, od spodu wywalę podkładki i dam śruby z jak najmniejszym łbem.
myślę, że jak się popieści to się zmieści :D
wywalenia płyty montażowej i wiercenia wolał bym uniknąć. no chyba, że będzie naprawdę trzeba.
Sony PS-X50
lampa EL34 by Misse, Yaqin MS-30L, Ugoda
Preamp PeeCeeBee
pre MaCaBRiaa
Philips CD 350 (mod by Martynka) Beogram CD 7000
DAC Topping D50S l1541gold dac (mod by Martynka)
Kolumny DIY
ebola1972
Posty: 561
Rejestracja: 18 gru 2018, 12:02
Gramofon: Sony PS-X50
Lokalizacja: Płock

Re: [przedwzmacniacz] MaCaBRiaa -relacja z budowy

#11

Post autor: ebola1972 »

leń ze mnie patentowy. w tygodniu założyłem gniazdo zasilające.

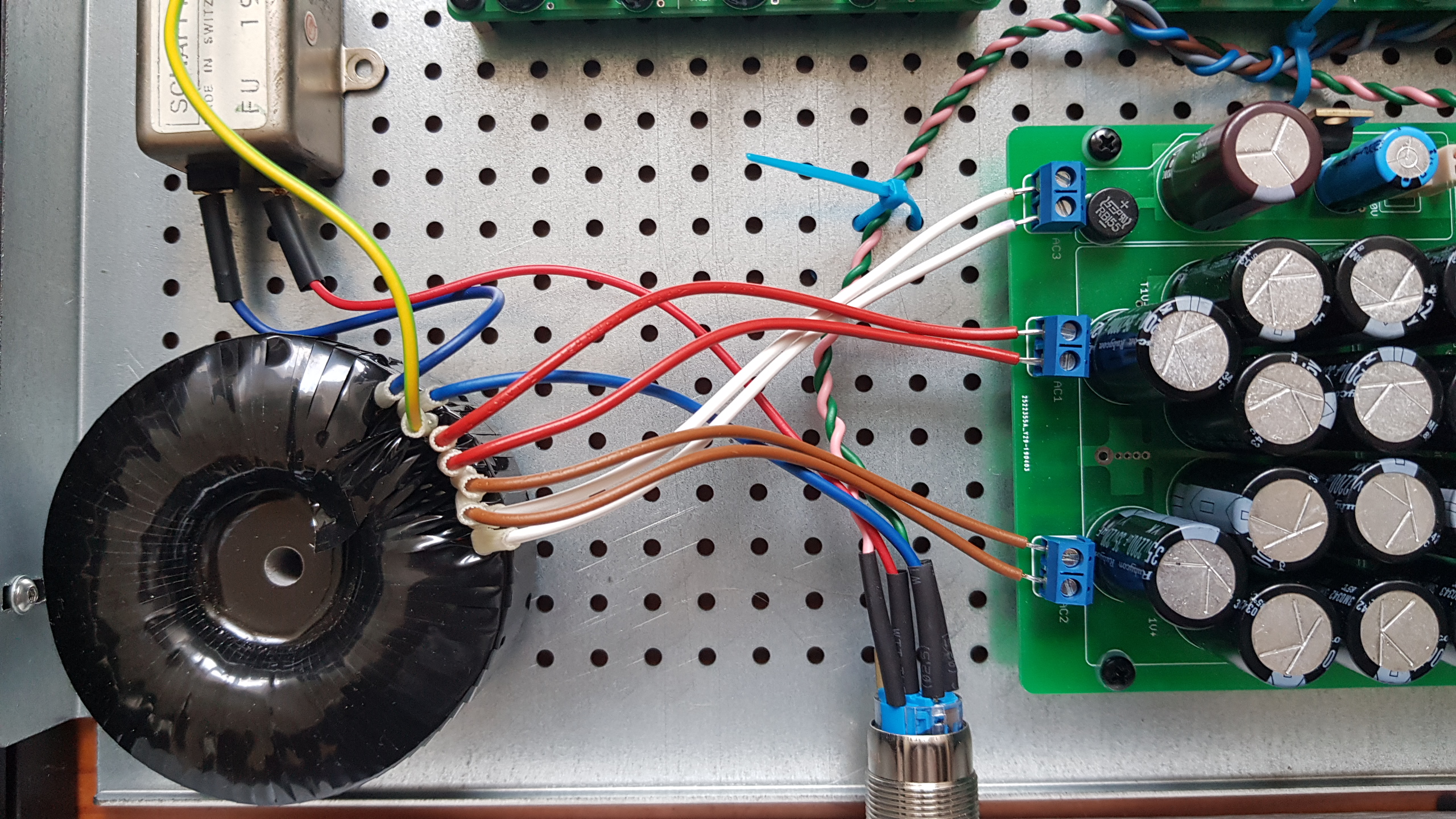

w piątek dostałem maila, że trafo wysłane. trochę się zmobilizowałem i w weekend zrobiłem część okablowania.
czasu za dużo nie było bo w weekend musiałem w robocie być a dzisiaj na imieninach jeszcze byłem. dobór kolorystyki okablowania to moja radosna twórczość.
poupychac podwójne przewody 0,5mm w te malutkie blaszki i potem do tego plastiku nie bylo lekko :D
kondensatory tydzień temu wysłane i jeszcze nie doszły.

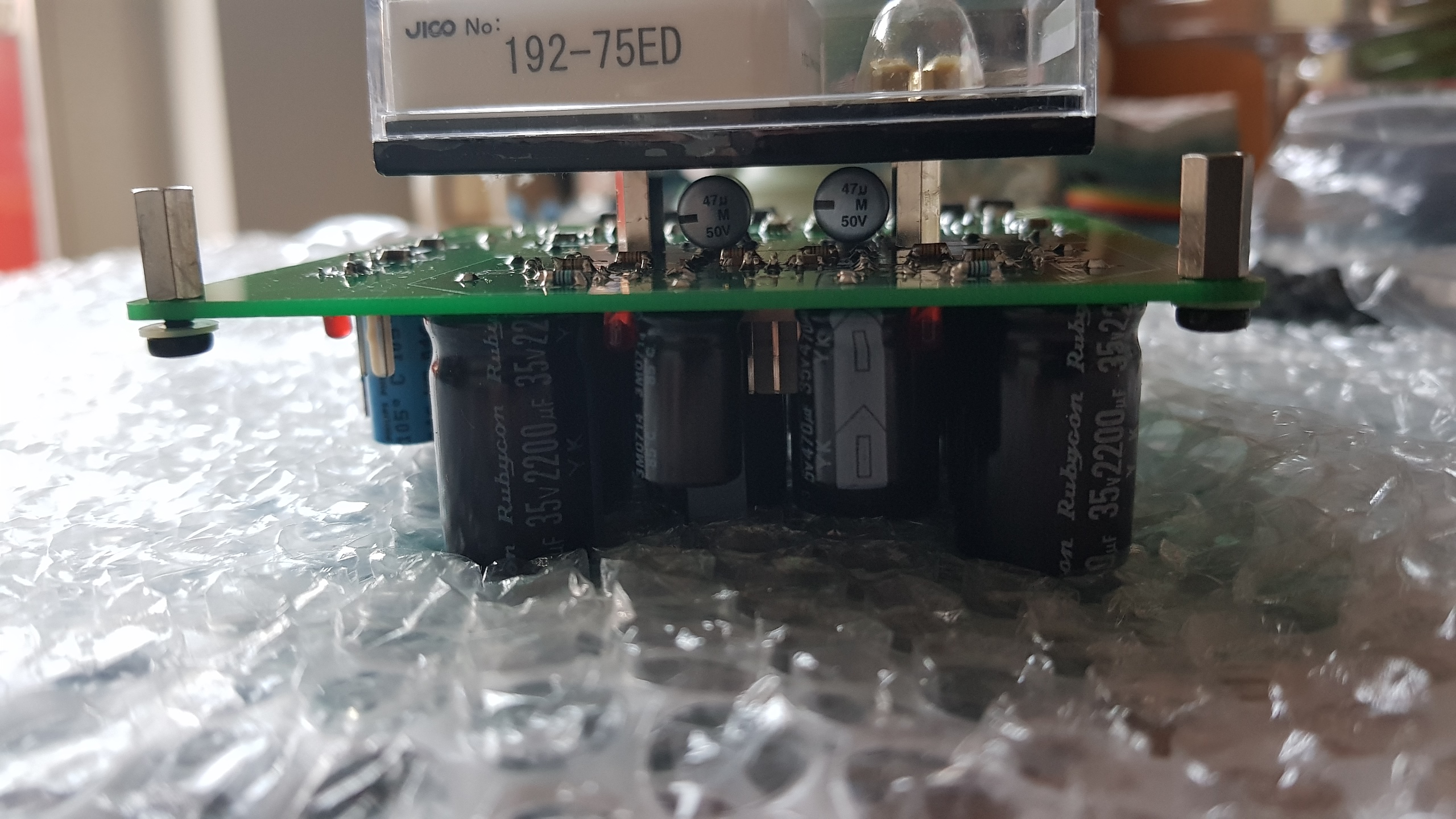

szczęśliwi Ci co mają nudę w jednej obudowie bo oni nie mają kondów od spodu. pomierzyłem i trzeba jednak dać minimum 10mm dystans. taki jest prześwit.
nie chcę całkowicie wywalać blaszki montażowej bo nawet nie mam gdzie jej schować. poszerzę otwory na blaszce pod dystanse, przewiercę dolną pokrywę i zamocuje dystanse od spodu.
Sony PS-X50
lampa EL34 by Misse, Yaqin MS-30L, Ugoda
Preamp PeeCeeBee
pre MaCaBRiaa
Philips CD 350 (mod by Martynka) Beogram CD 7000
DAC Topping D50S l1541gold dac (mod by Martynka)
Kolumny DIY
ebola1972
Posty: 561
Rejestracja: 18 gru 2018, 12:02
Gramofon: Sony PS-X50
Lokalizacja: Płock

Re: [przedwzmacniacz] MaCaBRiaa -relacja z budowy

#12

Post autor: ebola1972 »

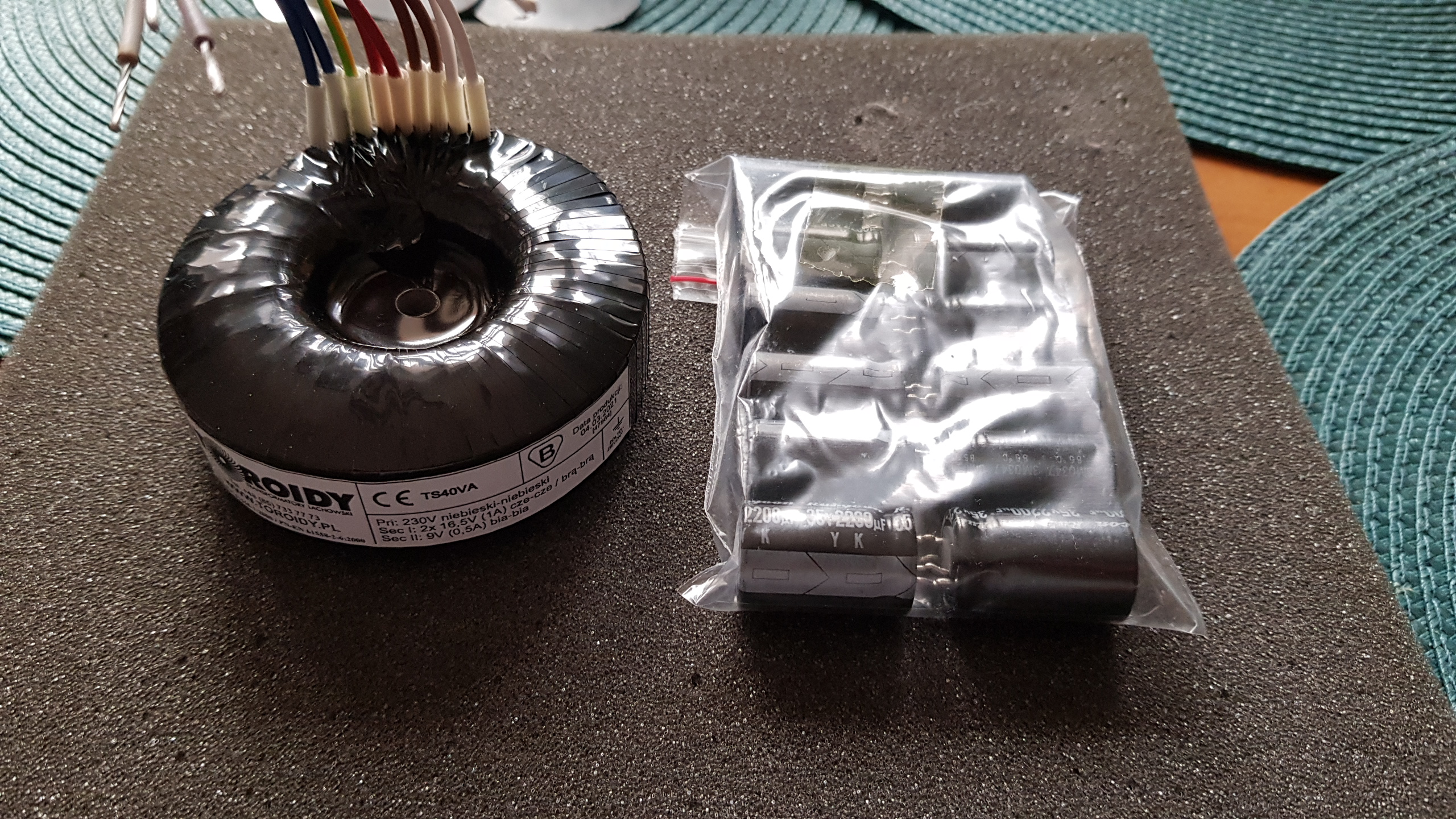

na 8 marca przyjechało trafo i kondy.
trzeba jeszcze kilka róż dokupić i obskoczyć kobitki :D
a potem małe lutowanko :doh: nie cierpie lutować.

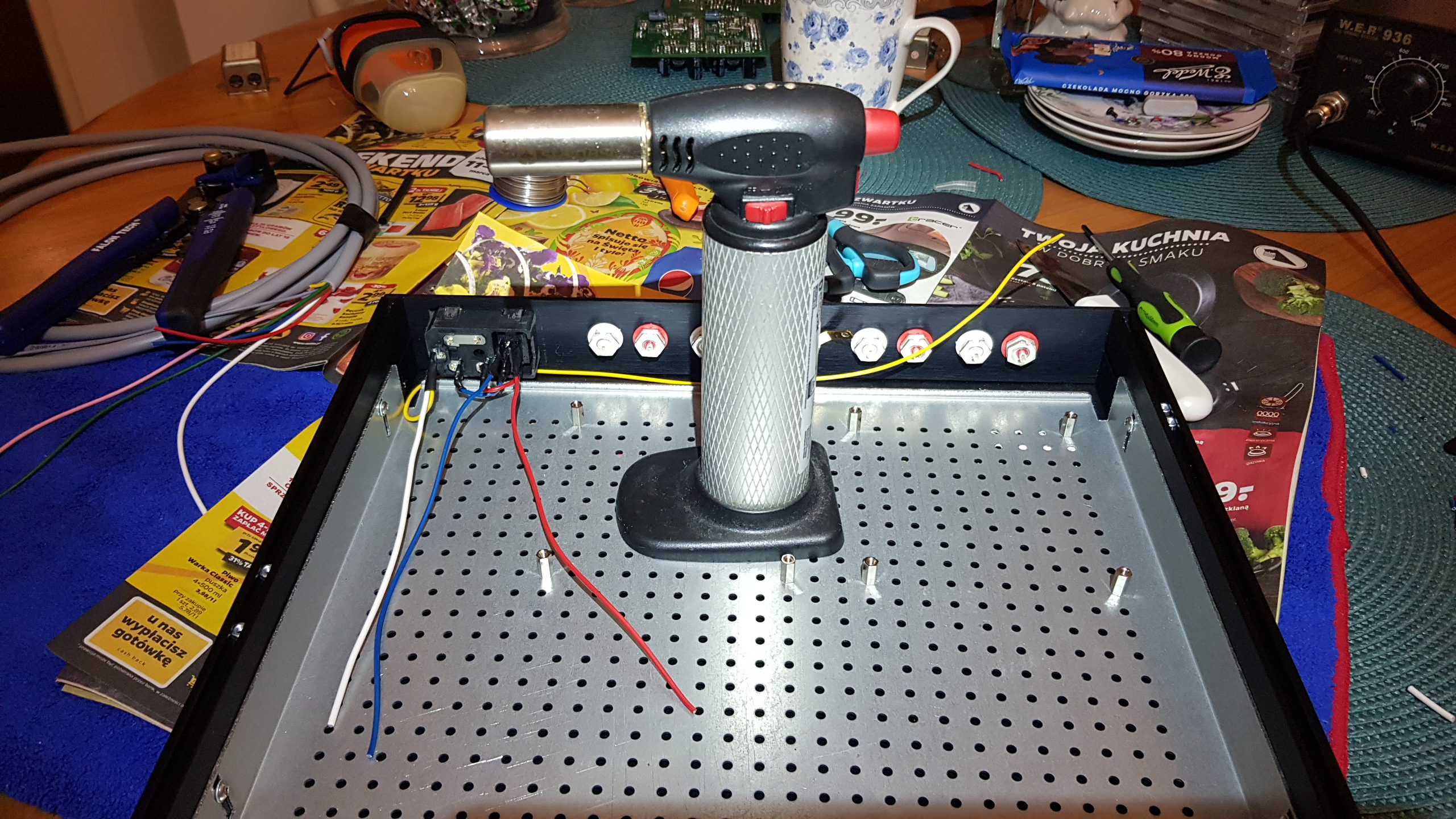

od lutowania lepsze potraktowanie rurek termokurczliwych (nie)odpowiednim narzędziem
Sony PS-X50
lampa EL34 by Misse, Yaqin MS-30L, Ugoda
Preamp PeeCeeBee
pre MaCaBRiaa
Philips CD 350 (mod by Martynka) Beogram CD 7000
DAC Topping D50S l1541gold dac (mod by Martynka)
Kolumny DIY
ebola1972
Posty: 561
Rejestracja: 18 gru 2018, 12:02
Gramofon: Sony PS-X50
Lokalizacja: Płock

Re: [przedwzmacniacz] MaCaBRiaa -relacja z budowy

#13

Post autor: ebola1972 »

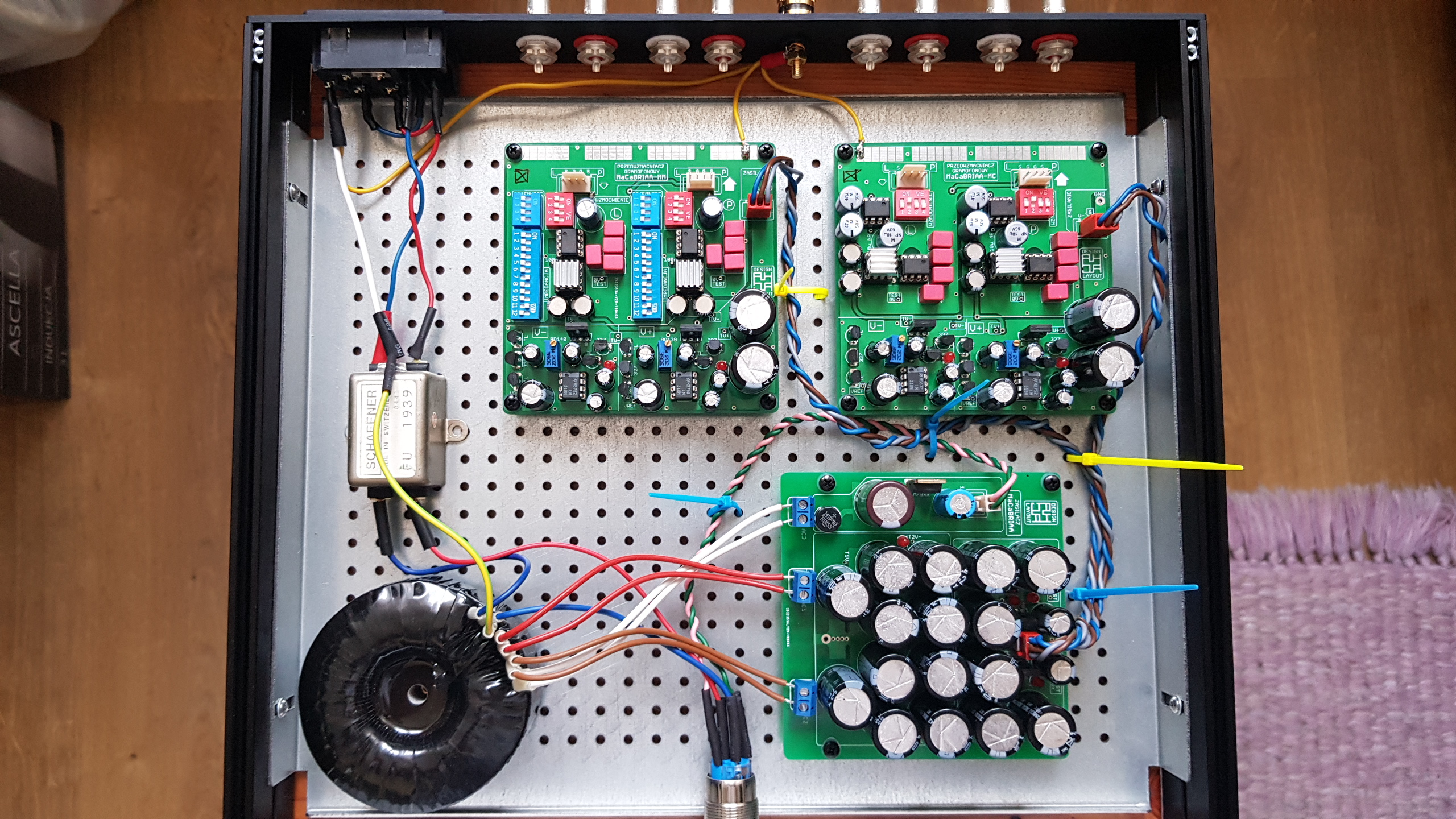

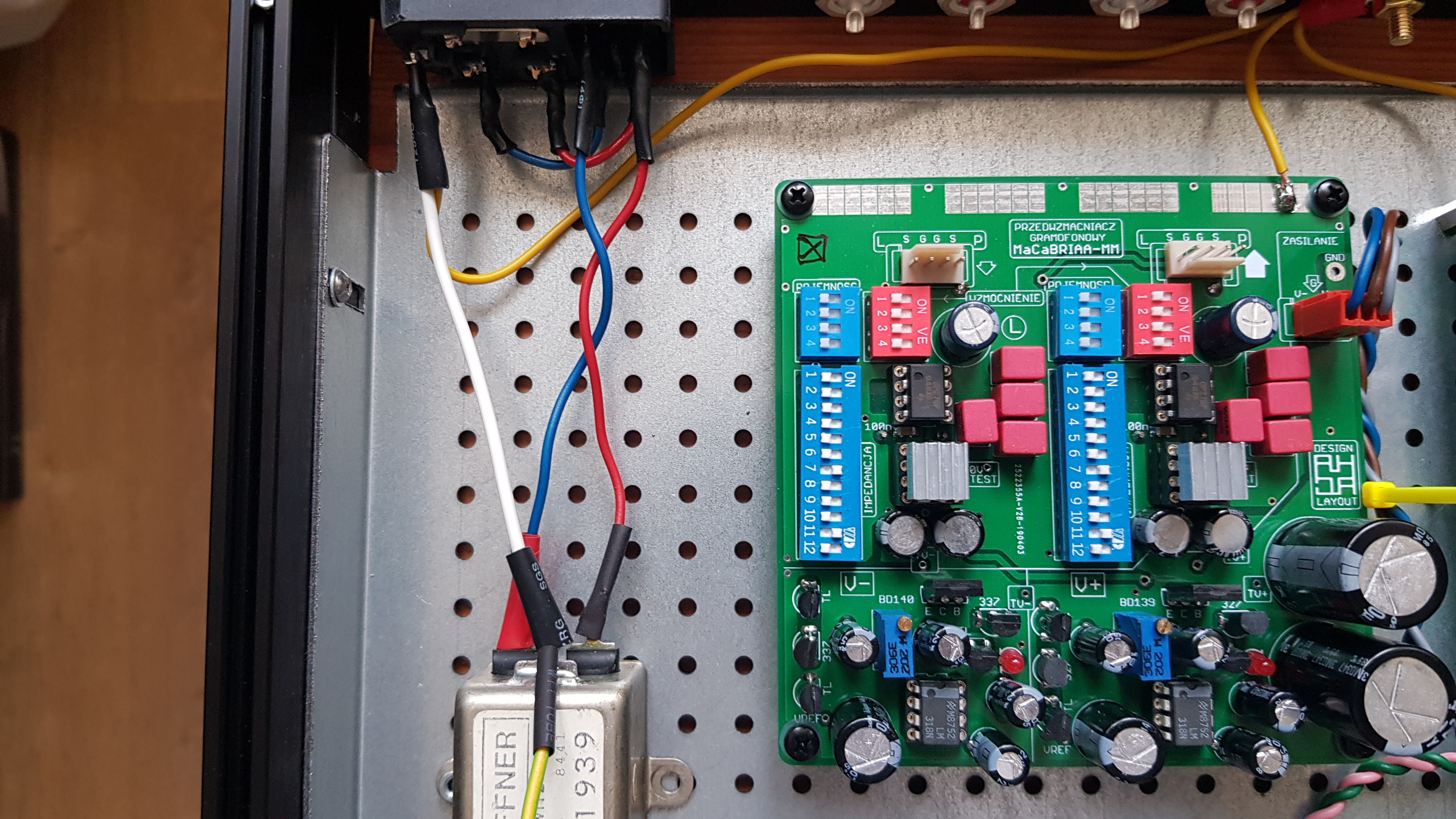

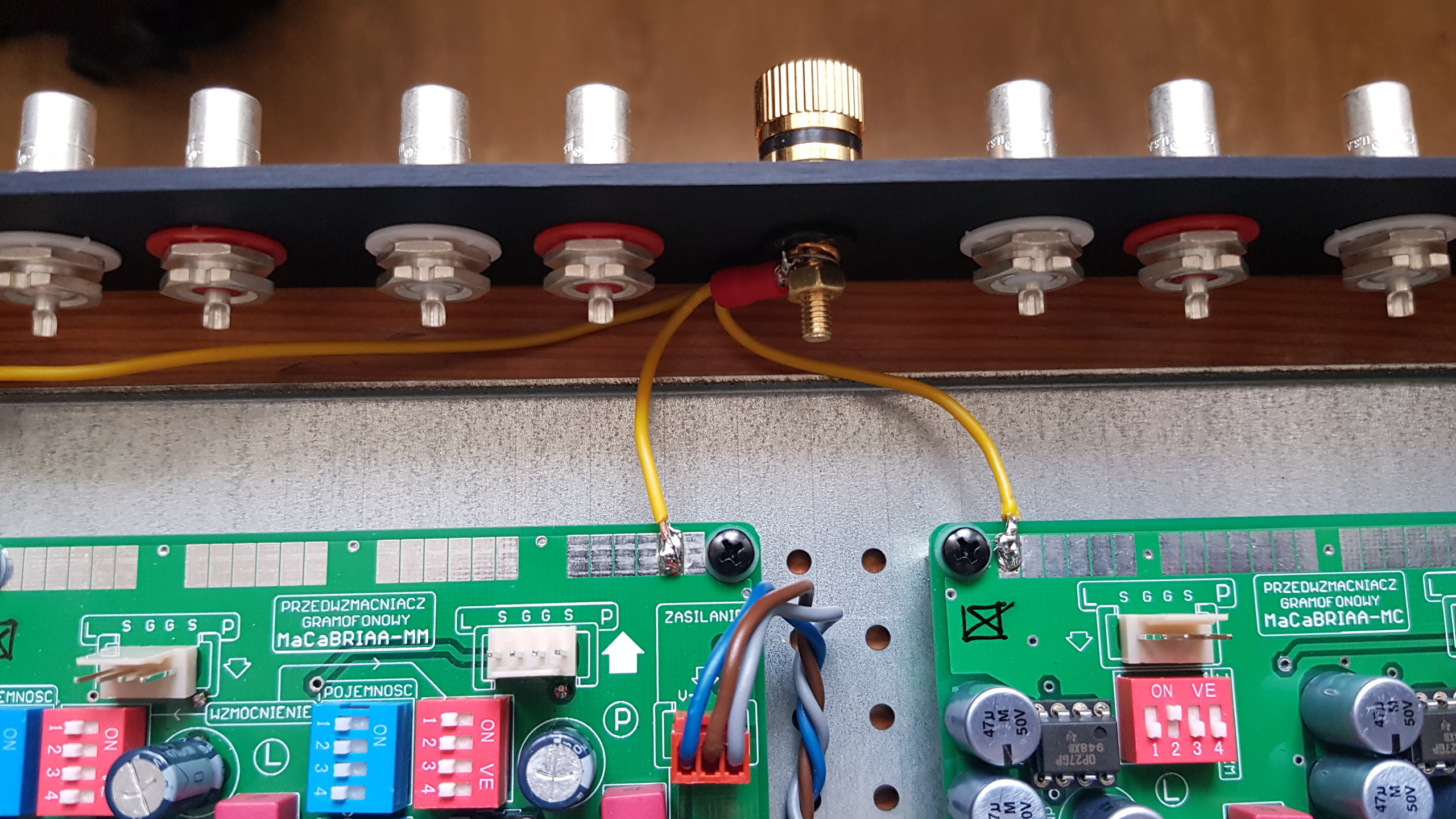

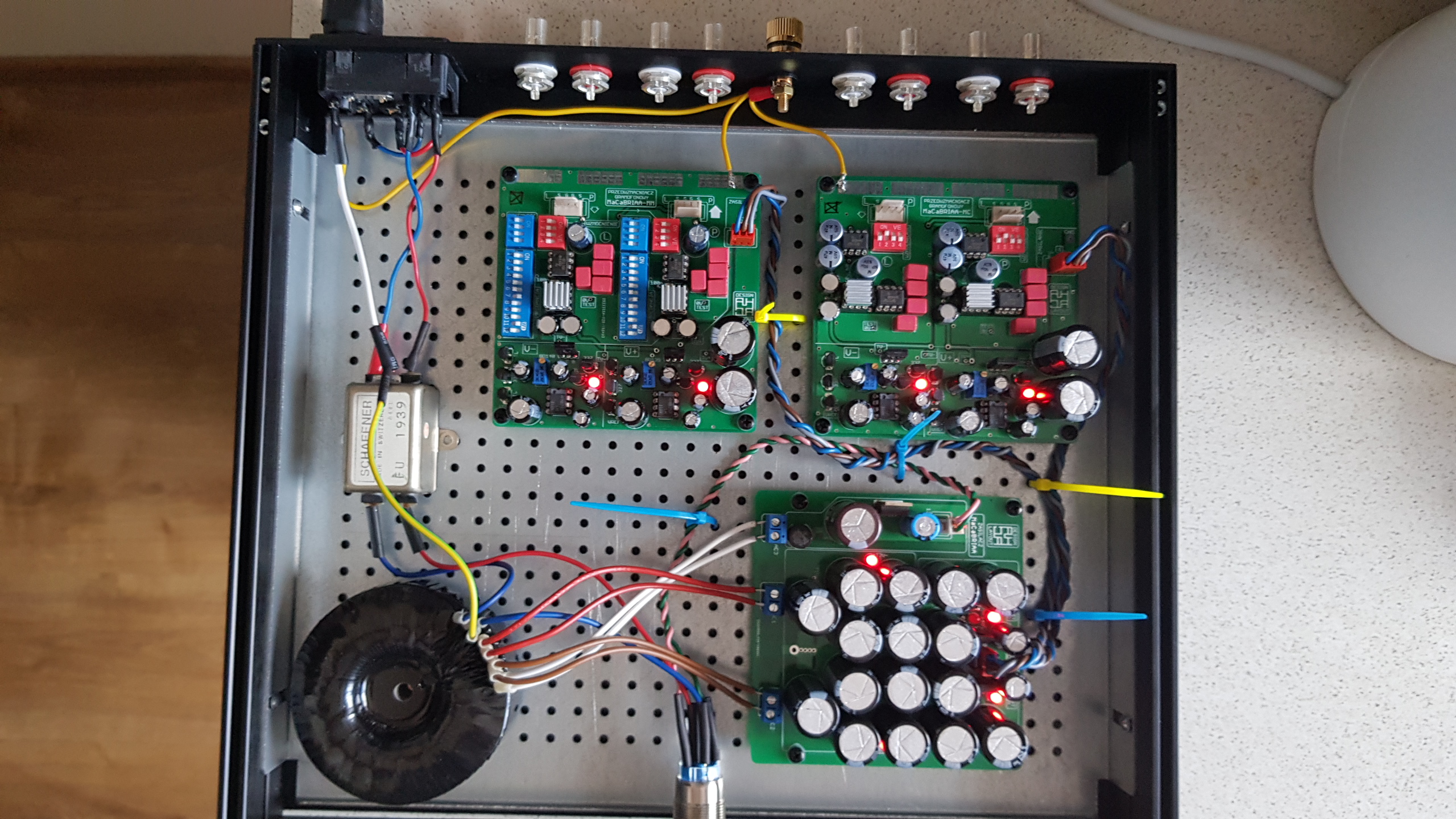

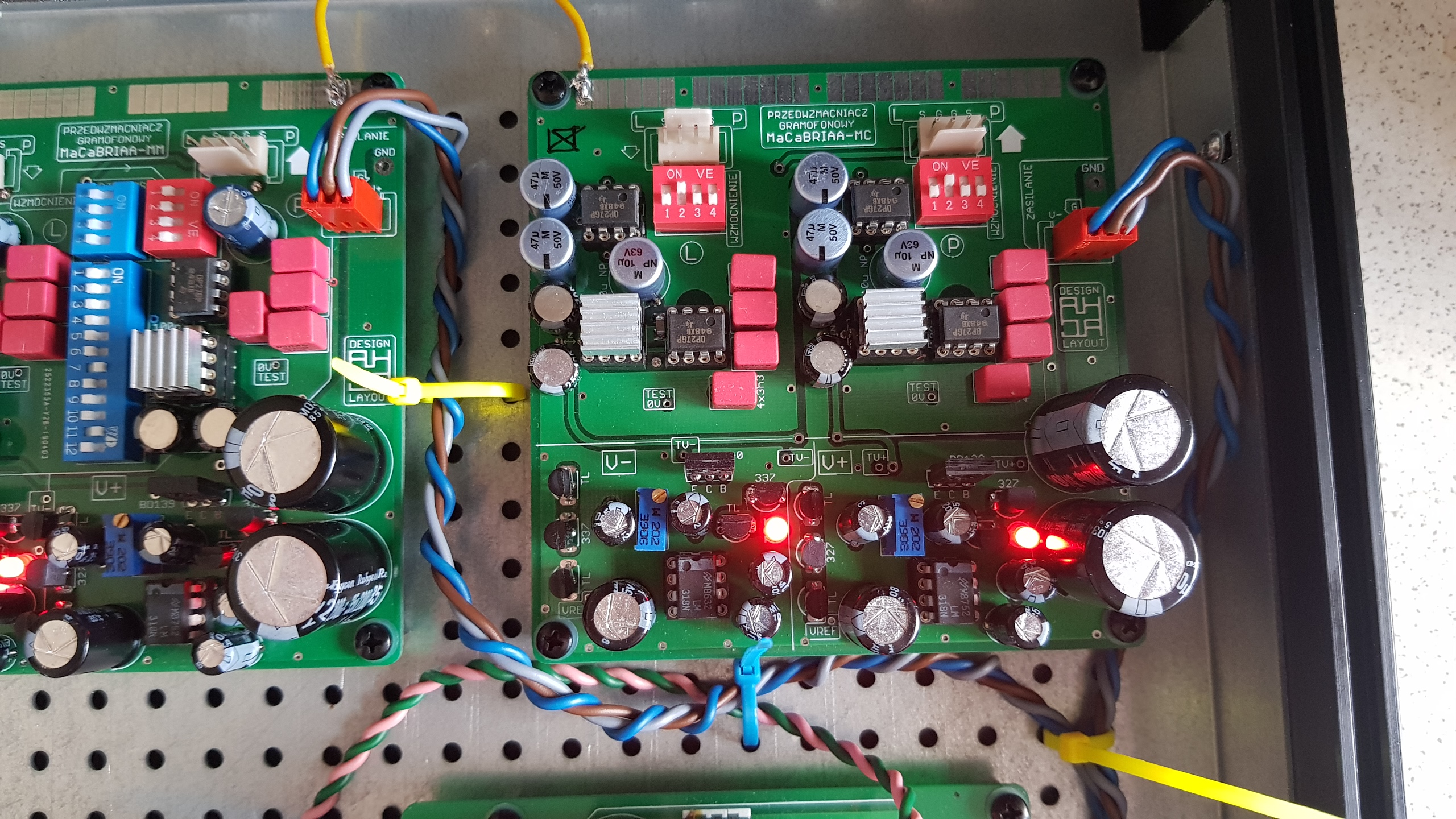

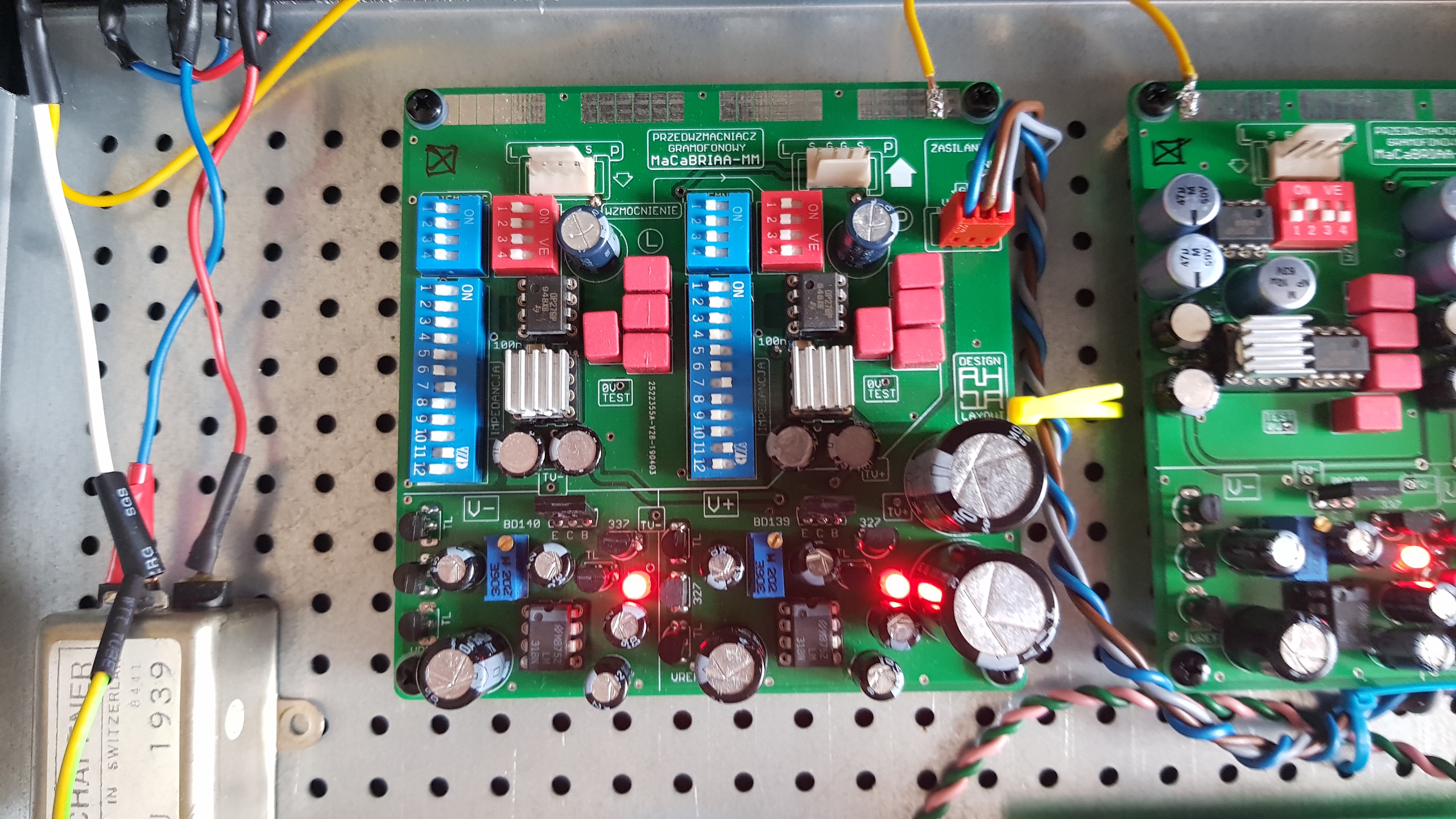

jeszcze rca zostały do podlutowania.

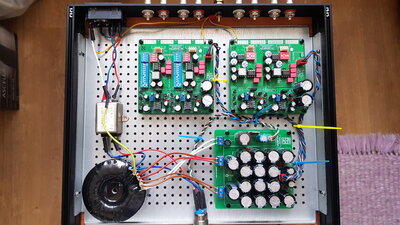

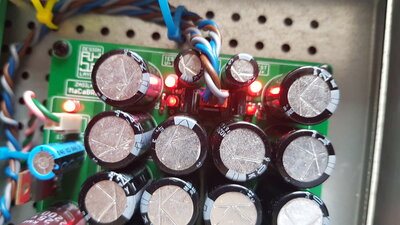

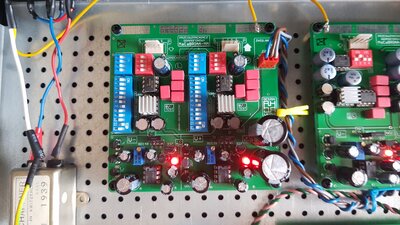

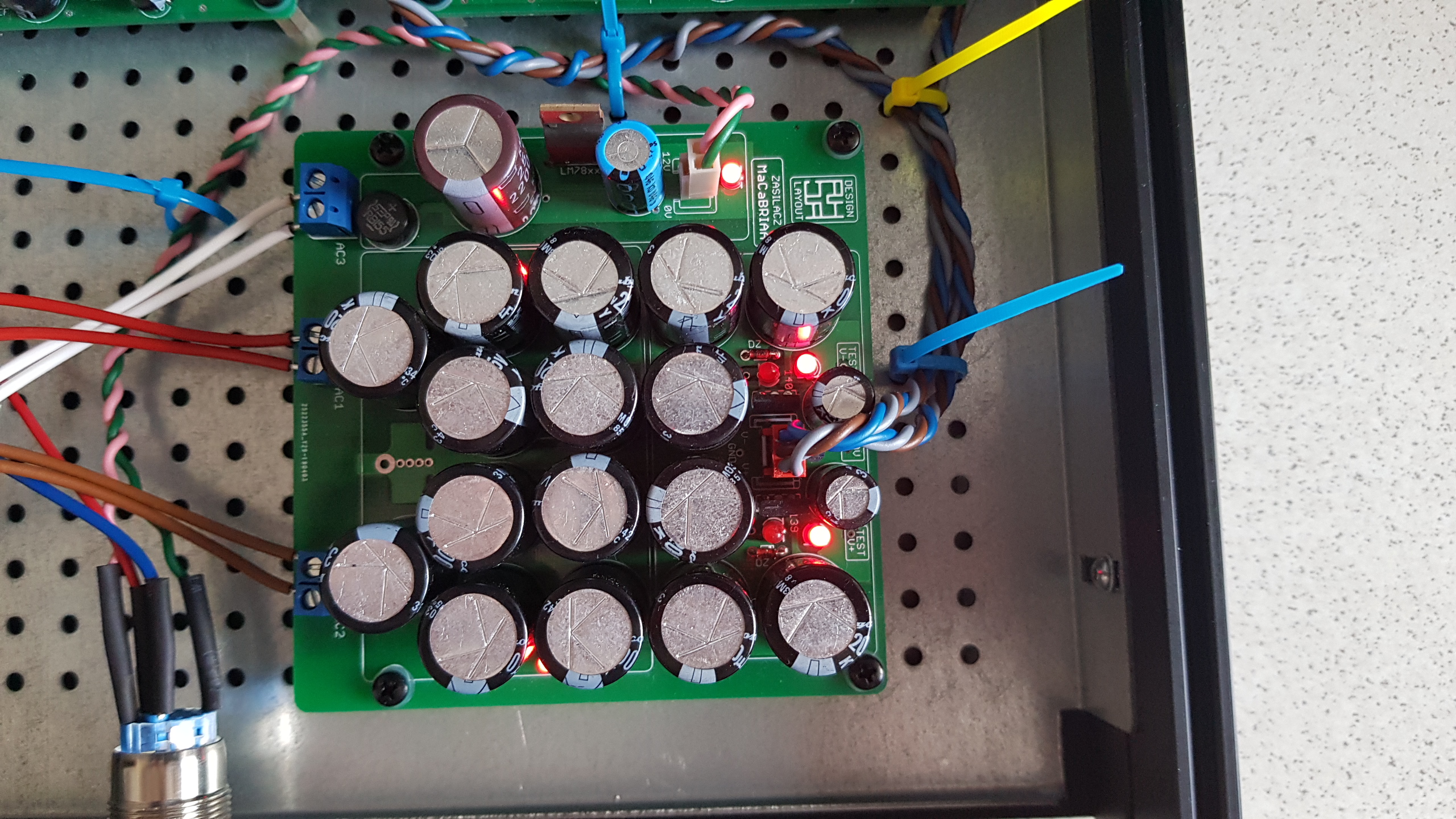

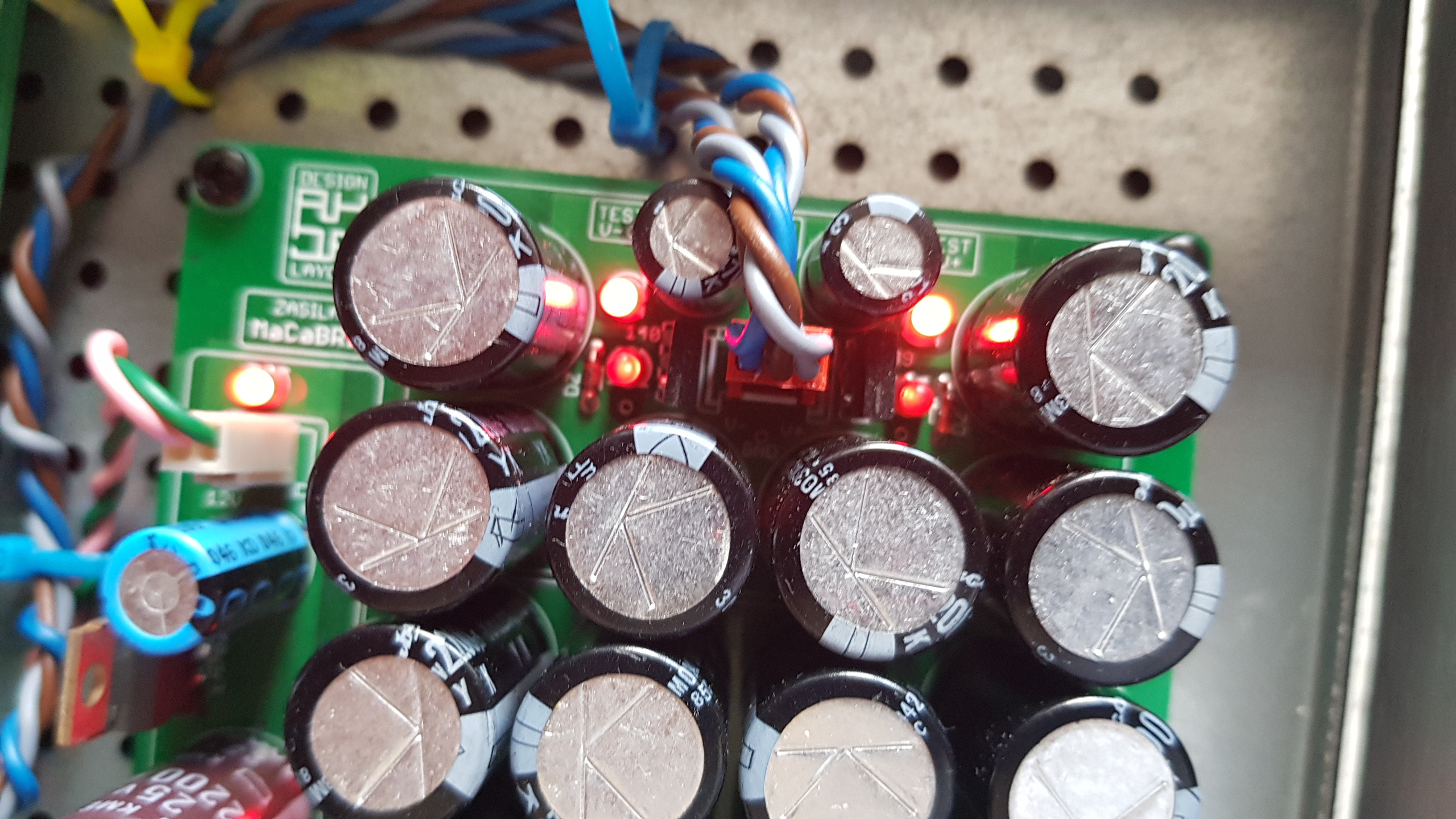

po uruchomomieniu nie palą się dwie diody w zasilaniu :doh:
Sony PS-X50
lampa EL34 by Misse, Yaqin MS-30L, Ugoda
Preamp PeeCeeBee
pre MaCaBRiaa
Philips CD 350 (mod by Martynka) Beogram CD 7000
DAC Topping D50S l1541gold dac (mod by Martynka)
Kolumny DIY
Awatar użytkownika
Jaculek
Posty: 1876
Rejestracja: 27 cze 2012, 08:57
Gramofon: Dual 704, 721
Lokalizacja: Świętochłowice

Re: [przedwzmacniacz] MaCaBRiaa -relacja z budowy

#14

Post autor: Jaculek »

ebola1972 pisze:
09 mar 2021, 13:14
po uruchomomieniu nie palą się dwie diody w zasilaniu
To interesujące, bo skoro świecą diody na regulatorach to zasilacz daje napięcie co najmniej wystarczające. Napięcia się zgadzają ze specyfikacją autora?
Ahaja nie przewidział bezpieczników. Mnie ona kilka razy uratowały (wystarczy źle wlutowany kondensator albo odwrotnie włożony opamp).
Analogowo Dual 704 & 721 + Shure V15III & Shure M75 & Dual M20E & Ortofon MC-20/Denon AU-320 >PreamP Dyskretniok MM DIY> DH-101>DH-220>Monitor Audio BX5/Beyerdynamic DT 880
Cyfrowo Arcam FMJ CD17 - DIY Mod & Yamaha WXAD-10
Awatar użytkownika
wydra
Posty: 1445
Rejestracja: 01 sty 2015, 19:32
Gramofon: Lenco L236
Lokalizacja: Warszawa

Re: [przedwzmacniacz] MaCaBRiaa -relacja z budowy

#15

Post autor: wydra »

Może poprostu odwrotnie wlutowane diody? napięcia na samych modułach się zgadzają?
Analog:
Lenco L236 /CEC MC20,AT95EX,AT120E/ Buphono MC/MM
Marantz PM80MK2
DENON DR-M22
Cyfra:
Mytek Brooklyn DAC/ADC
DENON AVR 3803
DENON DCD 655

Instrukcja BUphono
https://drive.google.com/file/d/1C97HQF ... sp=sharing
