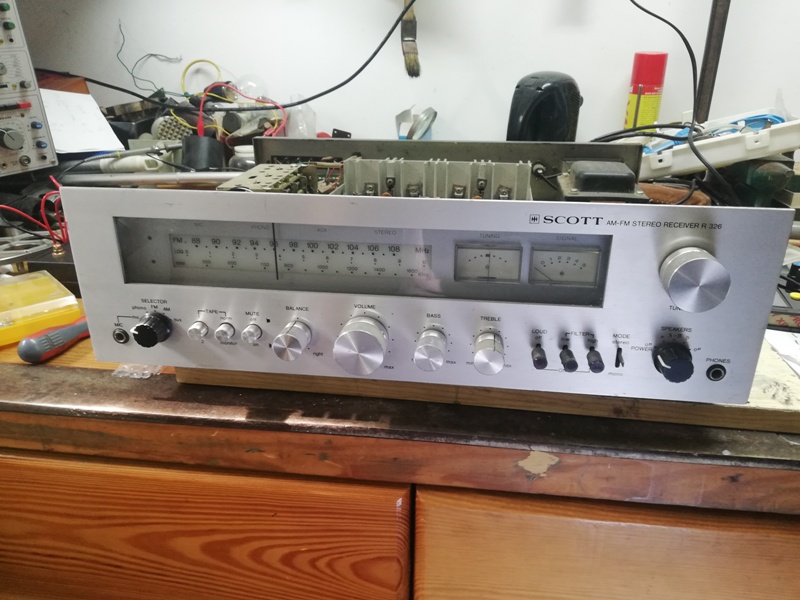

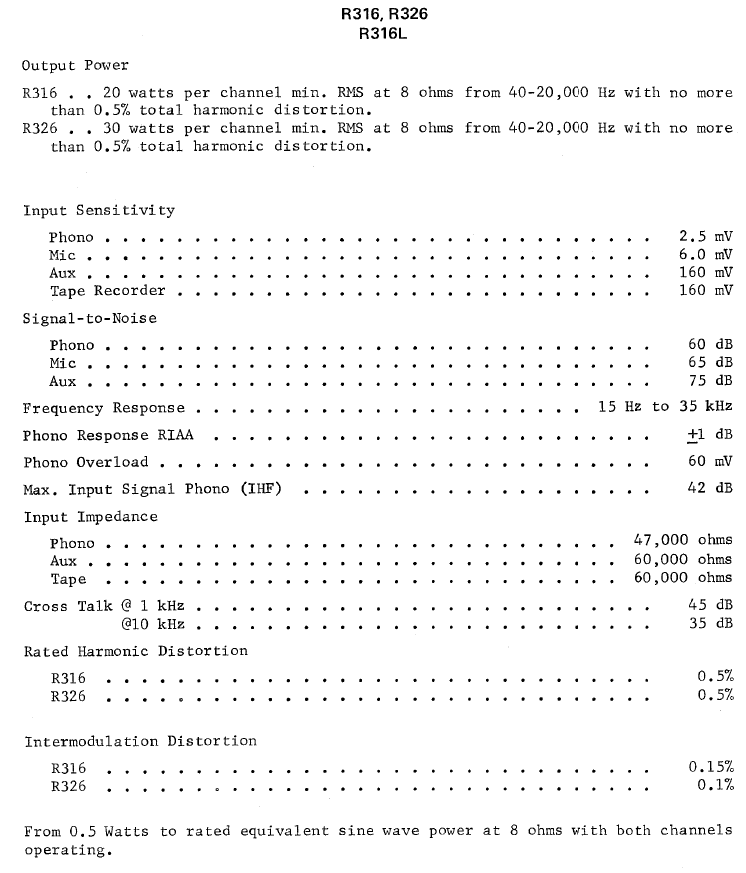

Witam, dziś trafił na warsztat amplituner SCOTT R326:

pierwsze oględziny:

1. niekompletne gałki - zamówić

2. kiepskie zasilanie - bez PE

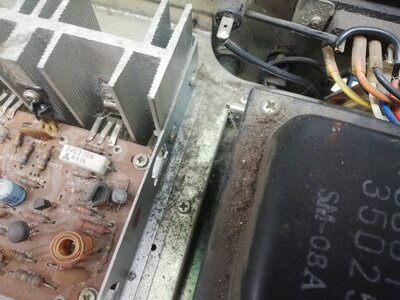

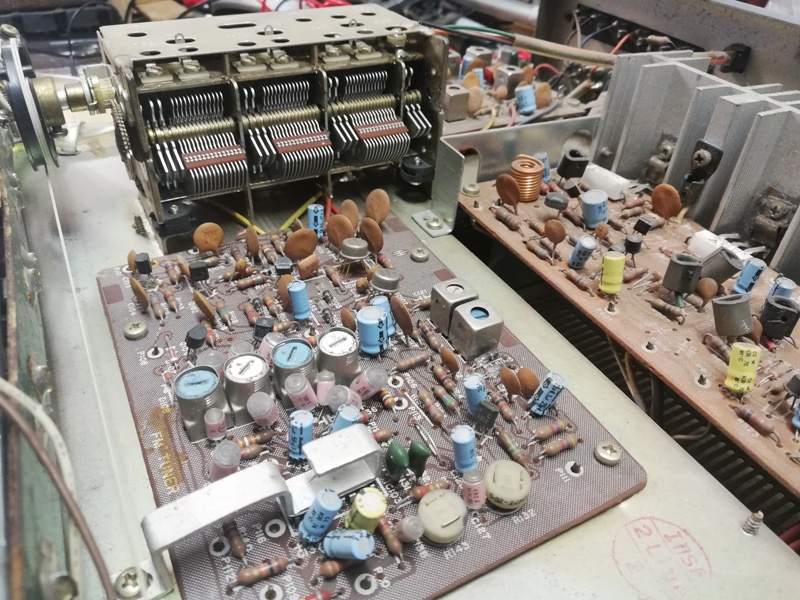

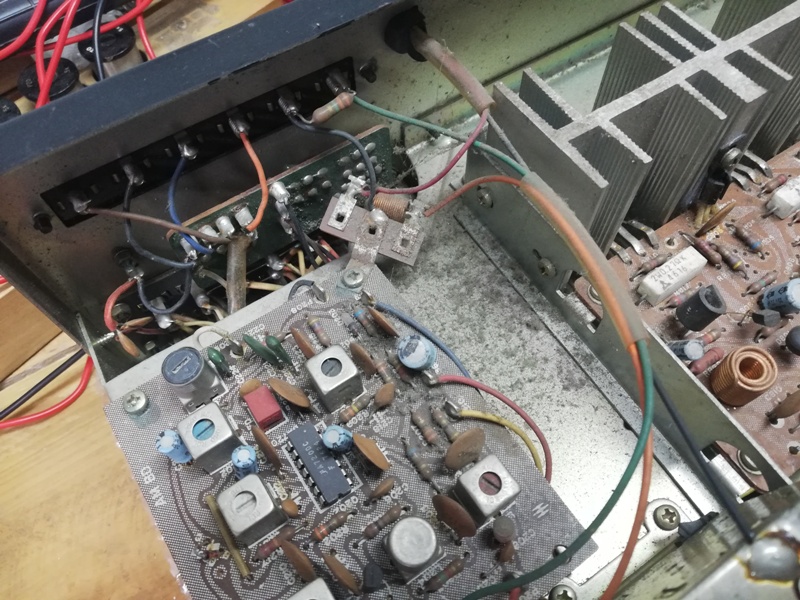

3. w środku delikatny korzuszek, brak śladów grzebania, brak śladów uszkodzeń, przepaleń etc.

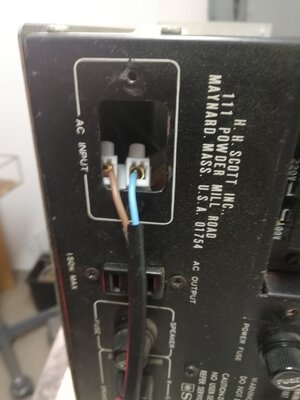

4. zamontowałem gniazdo IEC
5. sprawdziłem bezpieczniki - ok
6. włączyłem zasilanie, nic się nie pali, nie dymi, napięcia na kondach głównych +33/-33v ( ok.) / większość żarówek popalone - zamówić

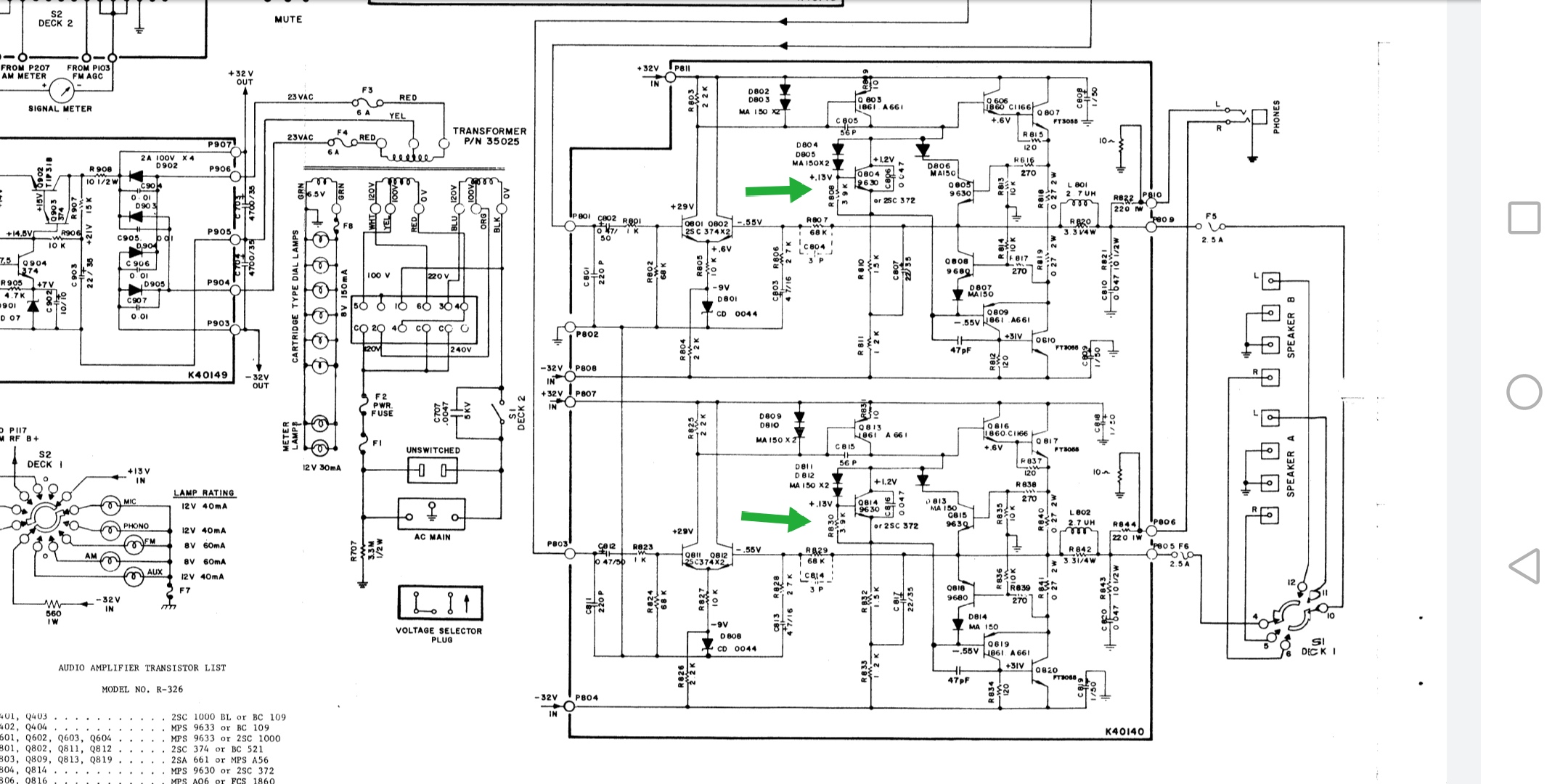

7. problemy pojawiły się na tranzystorach końcówki ( na schemacie są FT3055)

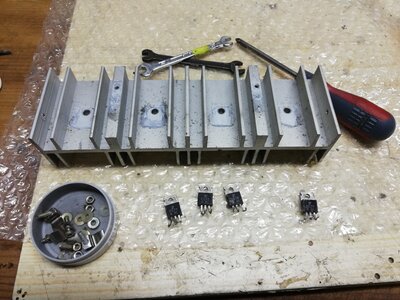

8. po rozmontowaniu 2 okazały się uszkodzone - są jakieś inne niż na schemacie (D526)

9. Plan zamówić TIP3055 x 4szt i wymienić wszystkie trany bo po 3zł/szt - chyba że może ktoś poleci jakiś zamiennik jak jest sens

http://www.elenota.pl/datasheet-pdf/125 ... or/TIP3055

10. Zamówione elektrolity do końcówki i 2 x główne (4700uf/35v) z uwagi na rok 1976 produkcji,
11. czekając na części, przeprowadzić ogólne czyszczenie tego korzuszka frontu itd., smarowanko rolek od skali, usunąć ogniska korozji, cdn...

[chudy_b]

O fajnie. W końcu coś dla mnie. Lecę po popcorn....

1. niekompletne gałki - zamówić

Są dostępne tak od ręki?

2. kiepsie zasilanie - bez PE

Jakiś domowy elektryk tam był i taką ładną kostkę wstawił, czy to oryginał? PE w tych czasach przeważnie nie było podpinane, co nie przeszkadza podłączyć.

3. w środku delikatny korzuszek, brak śladów grzebania, brak śladów uszkodzeń, przepaleń etc.

Delikatny kożuszek to może być na mleku (fuj). Tu niezły brud jest. Do prania go w całości. Normalnie pod prysznic i już.

włączyłem zasilanie, nic się nie pali

Zrób sobie przewód z żarówką. Żaden koszt, a pozwala uniknąć wielu nieprzyjemnych niespodzianek.

7. problemy pojawiły się na tranzystorach końcówki

Jakie problemy? Przebite raczej nie były skoro nie wywala bezpieczników.

8. po rozmontowaniu 2 okazały się uszkodzone - są jakieś inne niż na schemacie (D526)

Czasem tak bywa nawet w oryginale. Warto dokładnie obejrzeć sposób montażu. Jak wygląda na fabryczny - nie ruszać. Oczywiście jak uszkodzone, to nie ma rady.

10. Zamówione elektrolity do końcówki i 2 x główne (4700uf/35v) z uwagi na rok 1976 produkcji,

Rok produkcji niczego nie przesądza. W końcówce można w ciemno wymieniać o ile nie zależy Ci na 100% oryginalności. Główne da się fajnie sprawdzić co ostatnio podejrzałem na reduktorze chyba. Otóż zmierz napięcie AC na zasilaniu końcówki. Kilka mV może być. Jeśli kondensatory są padnięte, będzie więcej, bo te kondenstaory mają likwidować tętnienia. Wymiana w ciemno moim zdaniem nie ma sensu w tym wypadku. Te kondensatory są drogie i trudne do zdobycia w odpowiednim rozmiarze. Mam na myśli ogólnie, w tym konkretnym przypadku nie wiem jak jest.


Powodzenia....

[szczepan_def]

Dzięki, wsparcie + dobra rada na pewno będzie potrzebne...Gałki z audio-design, jak znajdę oryginały to pomyśle, kostka była dorabiana przez jakiegoś fachmana, pe było bo jest na schem. i na chassis w okolicy gniazda jest glut cyny. Co do tranów to Na jednym jeździ napięcie emiter-baza 600-1800mv. Na drugim tranie jest brak wskazań pomiędzy e-b, test multimetrem /dioda/, w tym przypadku kondy zasilania Fi35mm po 10zl... Zobaczymy czy coś jeszcze sie urodzi

[łobuz]

Te kondensatory są drogie i trudne do zdobycia

nie są drogie https://allegro.pl/oferta/4x-kondensato ... 8524665823

[chudy_b]

Kup sobie coś takiego:

https://allegro.pl/oferta/tc1-tester-tr ... 7902381929

Można znaleźć tańsze, można droższe. W sumie i tak koszt niewielki a bardzo ułatwia życie. Niektóre wersje obudów mają możliwość podpięcia przewodów pomiarowych i to się przydaje.

Kondensatory kupuj tylko markowe, ale to pewnie wiesz.

[chudy_b]

nie są drogie

Do tego wzmacniacza pewnie nie. Ale w przypadku bardziej zaawansowanych wynalazków czasem można klęknąć.

[łobuz]

[szczepan_def]

Mam pod ręką trany bd911 coś są warte czy do tarcia chrzanu?

[zbyszek1982]

Zapowiada się fajnie!

[chudy_b]

Mam pod ręką trany bd911 coś są warte czy do tarcia chrzanu?

Tranzystory musisz dobrać pod względem parametrów. Moc, prądy itd. To co jest na początku noty katalogowej. Dopiero dalej można się zastanawiać czy dany tranzystor jest bardziej liniowy i nadaje się do audio, czy bardziej kluczujący i w audio sprawdzi się słabo. Ale to też przeważnie jest opisane w nocie. No i oczywiście tranzystory do końcówek mocy produkowane są w parach PNP i NPN. I trzeba wymienić komplet. Są wzmacniacze w których obydwa tranzystory są PNP, albo obydwa NPN. Nie wiem jak jest w tym wypadku. Ostatecznie dobór konkretnych serii, a nawet egzemplarzy ze względu na wzmocnienie. Nie muszą być jak najwyższe, dobrze by było żeby były zbliżone. Mam nadzieję, że coś pomogłem.

[szczepan_def]

Przepraszam nie opisałem tego... Tu mamy układ quasi na 4 tranach NPN. Schemat podaje FT3055 (100v 117W 15A) z końcówki wyjąłem D526(80v 30W 4A) a BD911 (100v 90W 15A) więc te wyjęte są mocowo/prądowo słabsze niż te na schemacie... Te bd911 są bliżej schematu więc spróbuję na nich uruchomić klocek... Każda mądra rada jest bezcenna

[szczepan_def]

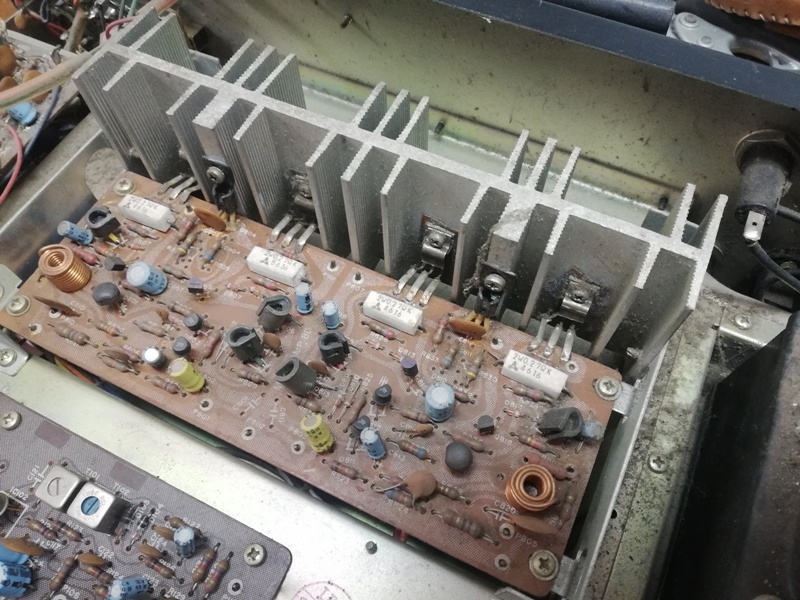

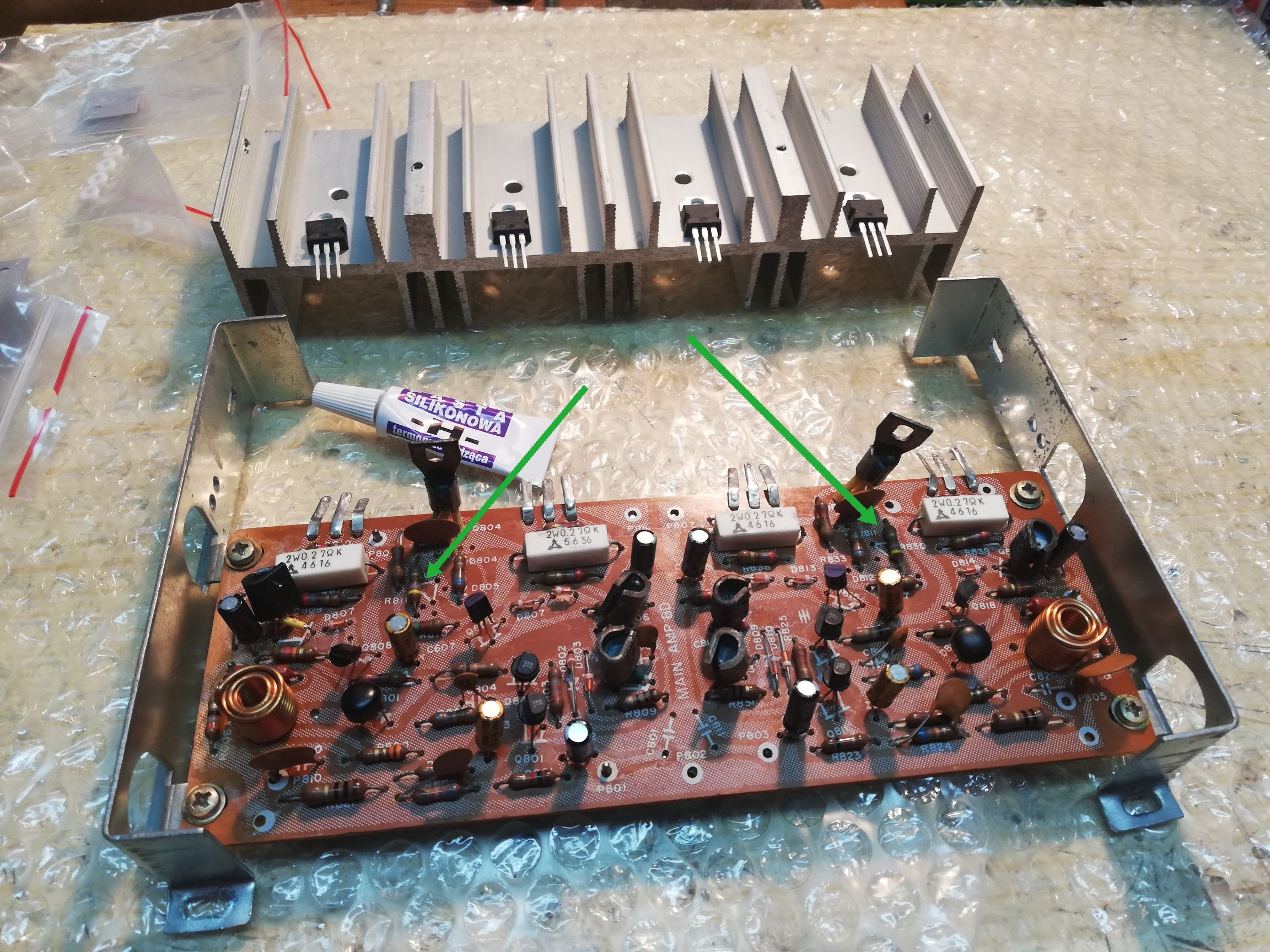

Czyszczenie płytki końcówki, meglio, woda, IPA. Sprężarka...

Właśnie zobaczyłem że nie ma czym ustawić biasu, na PCB są rezy stałe, Wlutowac jakieś helitrimy 50k?

[amrowek]

To ten co był na alledrogo? A jak masz na schemacie?

[szczepan_def]

jak masz na schemacie

W serwisówce piszą tak:

Schemat końcówki, rezystory R808 i R830 po 3.9k

Teraz Wlutowane są tam rezy po 470r...

Po wymianie Tranów prąd spoczynkowy czymś wypadałoby wyregulować... A mam problem, bo trany były inne jak na schemacie, i te rezy też są inne, a jak zapakuje bd911 to będzie dopiero groch z kapustą...

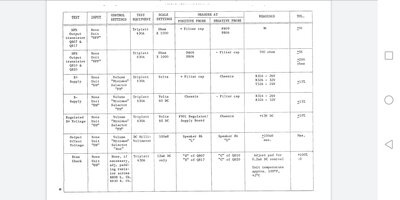

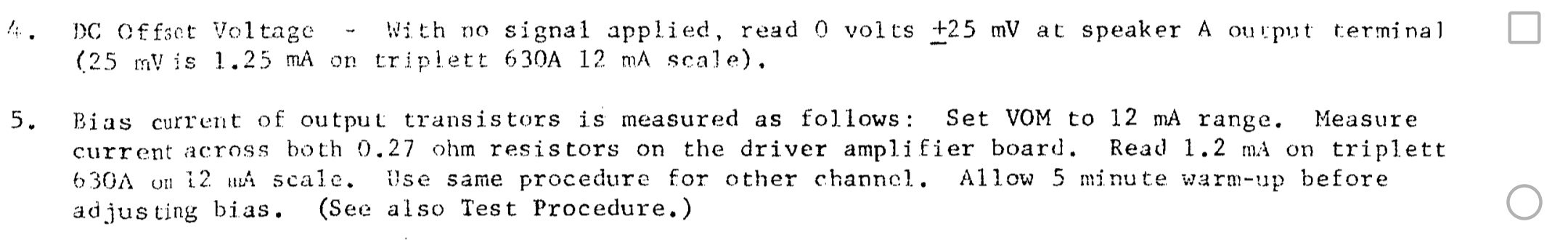

Na schemacie jest taki opis pomiaru biasu:

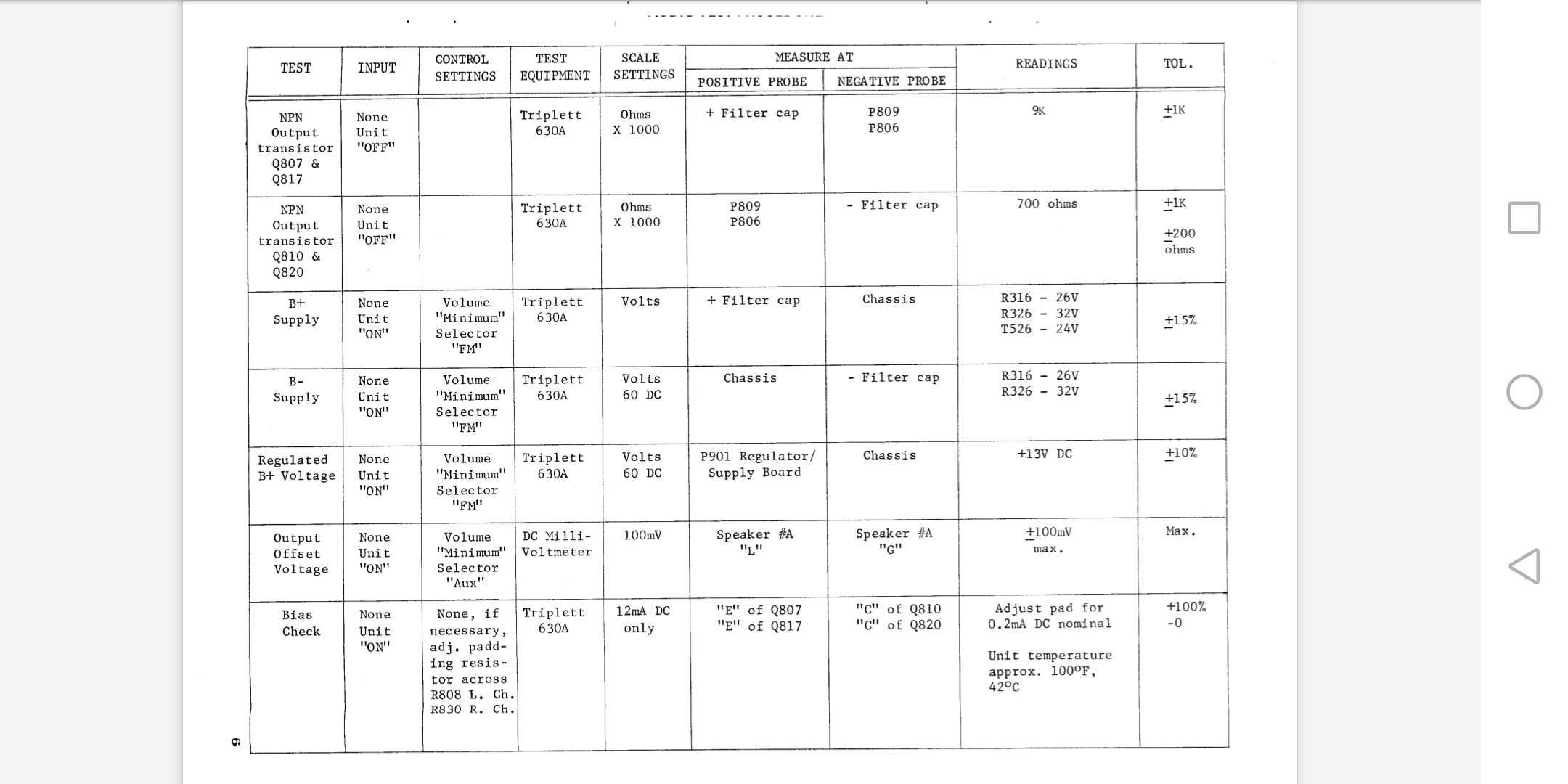

W tabeli jest prąd 0.2mA pomiędzy EC pary Tranów, a na schemacie jest 1.2mA na jednym rezystorze o.27r, bezpieczniej mierzyć na rezach, jak grzebać przy tranach... Jak uważacie?

[szczepan_def]

Wylutowane Rubycony 22uf!

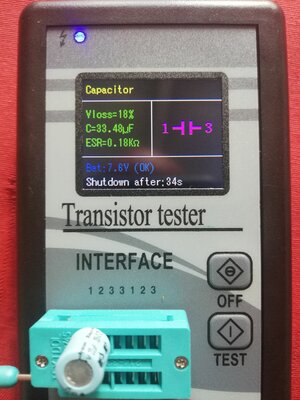

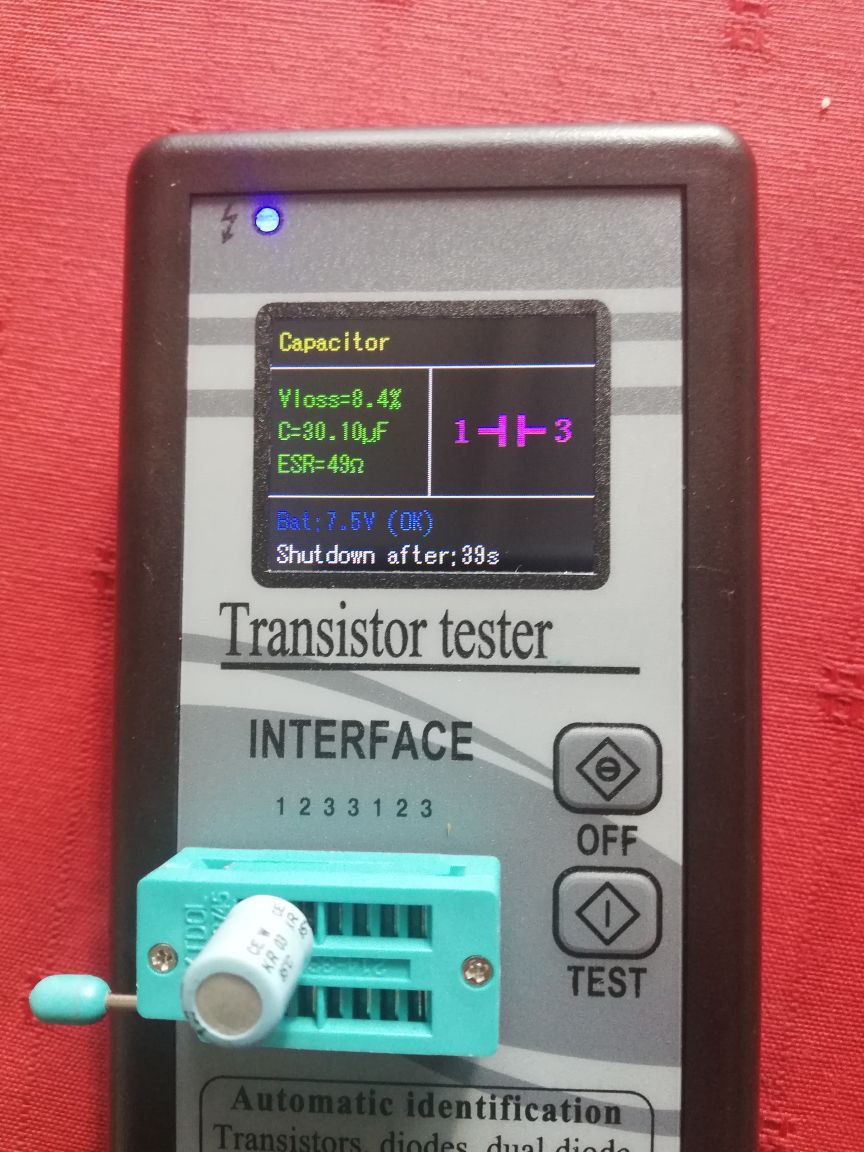

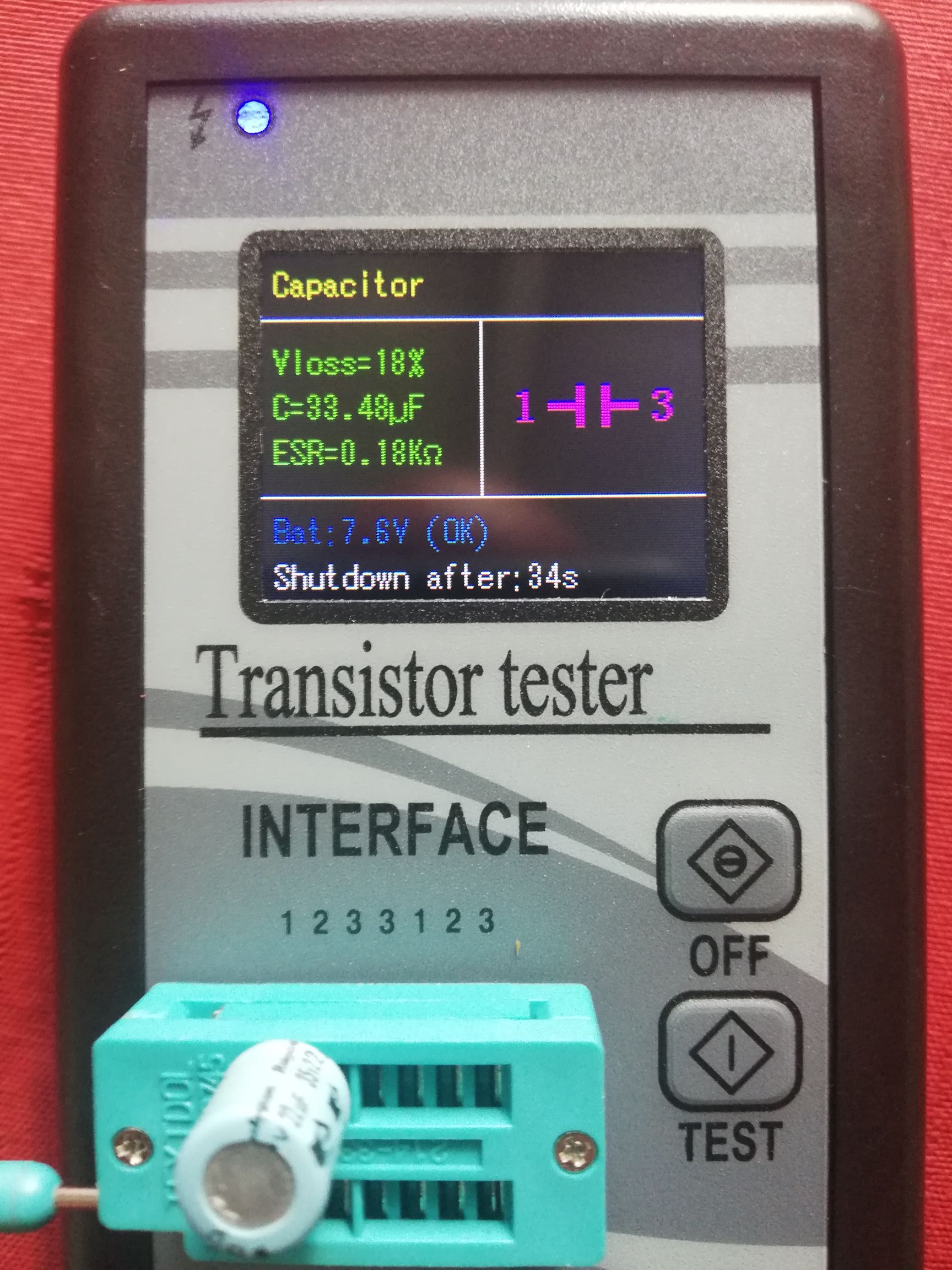

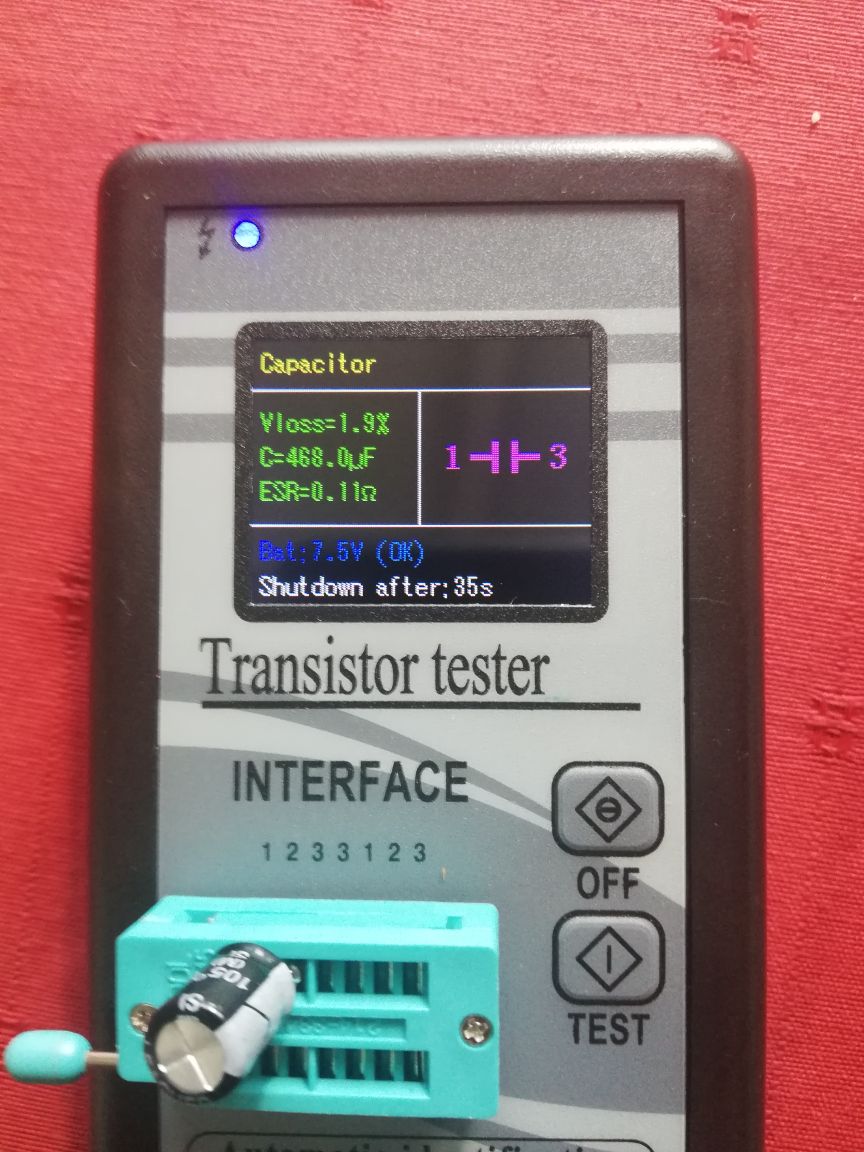

Jakiś nowy 470uf
