Universum HiFi 6000 przepalający się bezpiecznik

[Zapomniałem]

Cześć,

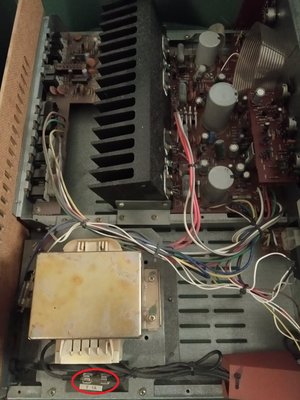

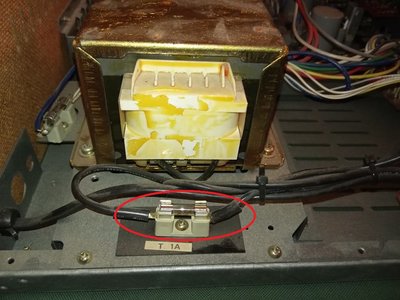

Mam problem z moim wzmacniaczem. Mianowicie pali się bezpiecznik zaznaczony na zdjęciach. Po włożeniu nowego i podłączeniu wzmacniacza nic się nie zapala i po chwili bezpiecznik jest spalony. Nie wiem czy to może mieć związek, ale od jakiegoś czasu przestawał mi czasami grać jeden kanał. Ktoś się orientuje co może być przyczyną i czy opłaca się to naprawiać? Będę wdzięczny za pomoc.

[BlackDevil]

Na płycie głównej masz jeszcze jakieś bezpieczniki mniemam że są od zasilania końcówki mocy, jeśli są ok to końcówka nie robi zwarcia więc zostaje pre , albo skończył ci się transformator bo palący się bezpiecznik jest od uzwojenia pierwotnego (230V) więc zwarcie musi być konkretne.
Jeśli chcesz to sprawdzić to musisz wyciągnąć resztę bezpieczników i odpalić samo trafo a najlepiej odłączyć trafo od płyty głównej bo może jakaś dioda w mostku poszła. Zwykły miernik zlokalizuje tą usterkę ale trzeba go mieć

[Zapomniałem]

Trzeba go mieć i mieć jakąś podstawową wiedzę w temacie, a ja jej nie mam. Szukam kogoś kto mi to zrobi w takim razie.

Dziękuję za pomoc BlackDevil.

[BlackDevil]

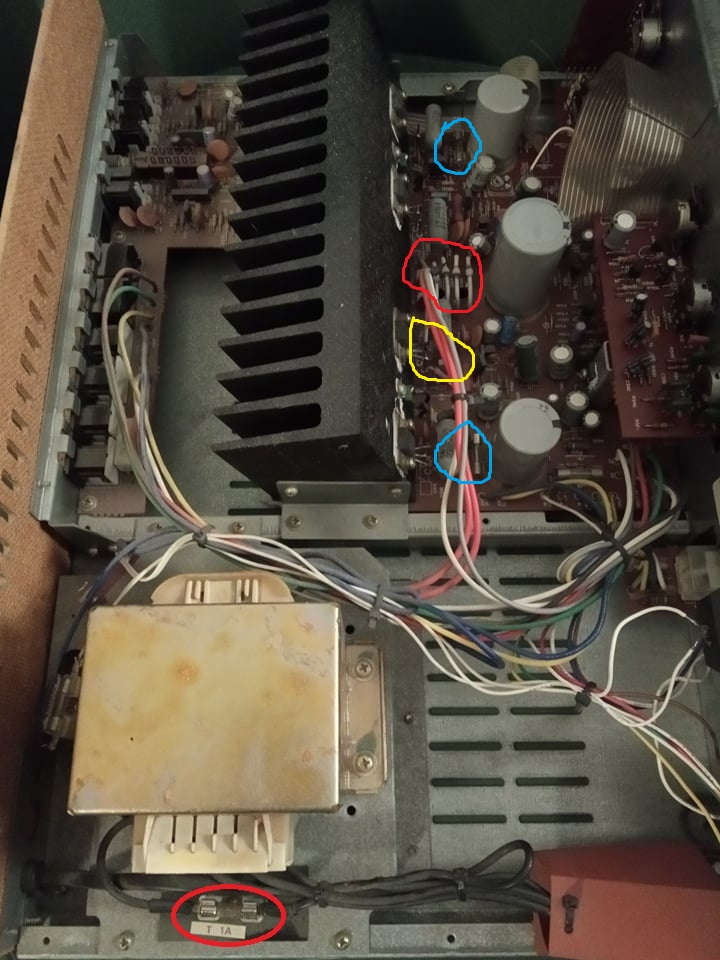

Po odłączeniu czerwonych kabli (zaznaczone na żółto) powinno zadziałać podświetlenie zegarów to by oznaczało że trafo sprawne .Wymiana 4 diod (zaznaczone na czerwono) i wyjęcie bezpieczników zaznaczonych na niebiesko powinien odpalić pre.Później wkładasz bezpiecznik w prawy kanał jak sie nie pali to ok no i w drugi kanał , pisałeś że jeden kanał nie grał więc bezpiecznik tego kanału powinien się spalić najlepiej wstawić bezpiecznik mniejszej wartości jest1,6A wstawić 1A co by znowu mostka z diod nie uwalić.

Wzmacniacz jest prosty i zasilany z jednego napięcia .Nie trzeba wielkich umiejętności żeby to naprawić inwestycja w sprzęt jakieś 70 pln(lutownica i najtańszy miernik który mierzy diody za 20pln można kupić, ale jeśli nie czujesz się na siłach to faktycznie zleć to komuś w pobliżu twojego miejsca zamieszkania bo wysyłanie do kogoś przekroczy jego wartość no chyba że jest to wartość sentymentalna.

Pozdrawiam

[Zapomniałem]

Podziwiam ludzi, dla których jest to proste i oczywiste.
Znajomy, znajomego ma mi w tym pomóc i co najważniejsze mieszka na tej samej ulicy, co ja.

[BlackDevil]

No to super na pewno wam się uda wszystkiego dobrego

[wydra]

Zamiast tych bezpieczników wlutuj sobie żarówki dzięki temu zabezpieczysz układ przed popsuciem i swoją kieszeń przed wydatkami na bezpieczniki. Gdy żarówka się będzie palić znaczy że jest zwarcie, jeśli zgaśnie można wtedy wsadzić bezpiecznik i sprawdzić czy się przepali. Na początek proponuje wyjąć rezystory R588 i R589 (0.47R) i sprawdzić co się będzie działo jeśli to pomoże to znaczy że tranzystory wyjściowe Q517, Q518 są uszkodzone. Można wtedy sprawdzić je na zwarcie między nóżkami pewnie zwarte będą Emiter i Kolektor, gorzej jeśli zwarcie będzie również na bazie, bo wtedy może być gdzieś dalej uszkodzenie. Powodzenia
