Na warsztacie - Rotel rx-503 "po glebie"

[szczepan_def]

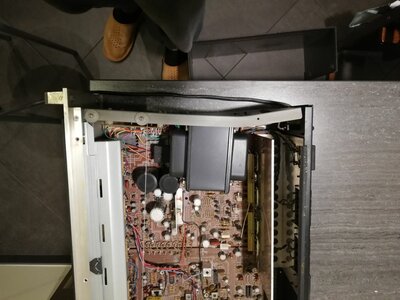

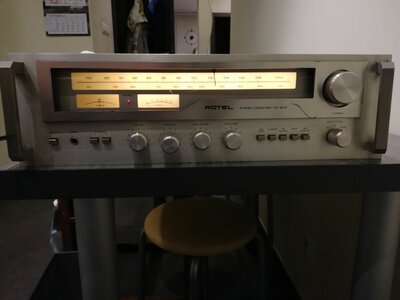

Szykując grunt pod następną naprawę, żeby czasu nie marnować rozgrzebałem front rotela który niestety musiał zaliczyć wielkiego dzwona. a z tą blacharką wydaje się być najwięcej roboty

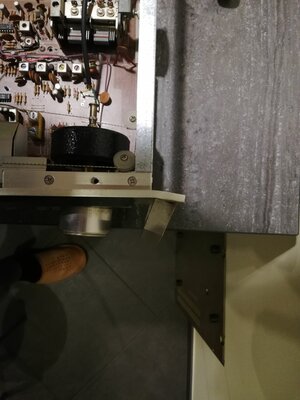

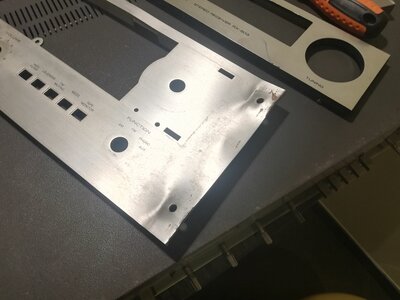

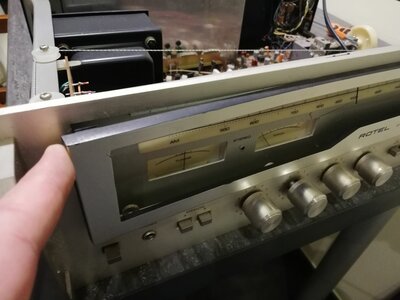

Glebę zaliczył spadając na prawy bok, pogięty front, pogięty przeciwległy bok, tam do ścianki jest zamontowany transformator który pociągnął przy upadku tą blachę, pobita szybka i pogięte dwie ośki potencjometrów, to tak z grubsza, pomyłem gałki

Efekt mobilizuje mnie do dalszych prac

Na to co niżej mam pomysł taki żeby to naklepać z lekka i zamiast tych plastików coś z drewna dorobić i przykryć te uszkodzenia, co Wy na to?

[mrcnoos]

Drewno z metalem zawsze pasuje

[amrowek]

mozna sprobowac hm prasą ,pod warunkiem zę nie zegnie się jakiś krawędzi .ewentualnie spróbować przy uzciu magnesów jak w samochodach to wyprostować
https://www.bestprezenty.pl/urzadzenie- ... ocEALw_wcB
alemoze byc problem z uwagi na grubość

[mrcnoos]

Możesz spróbować włożyć panel między dwa równo ostrugane/wyszlifowane kawałki drewna twardego (buk, dab) i ścisnąć dwoma ściskami stolarskimi. Takimi:
https://www.lidl-sklep.pl/POWERFIX-Scis ... AYEALw_wcB#
Wcześniej jeszcze podgrzewajac panel suszarką, albo może żelazkiem.

[szczepan_def]

z wyprostowaniem jakoś dam radę, jeszcze można szpachlą pojechać i jakiś lakier? ale chyba te nakładki z drewna będą ciekawsze

próbka tu - haha rotel 403
https://www.fryderykdanielczykstore.com ... talizacji/

mam klepki dębowe z parkietu dziadka, więc może będzie trochę historycznie

FRONT na warsztat , elektronika do szafy

[szczepan_def]

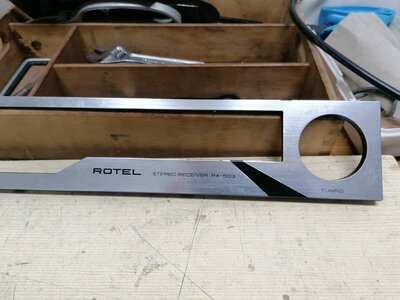

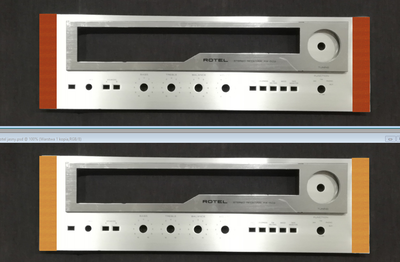

tak na szybko dodane nakładki ciemne/jasne - myślę że to dobry kierunek

[szczepan_def]

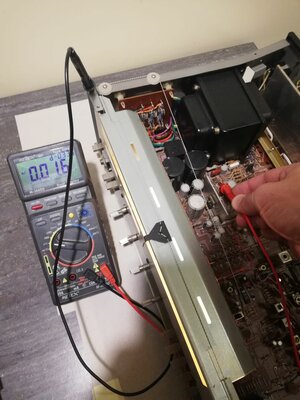

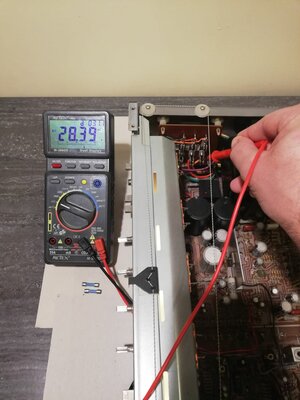

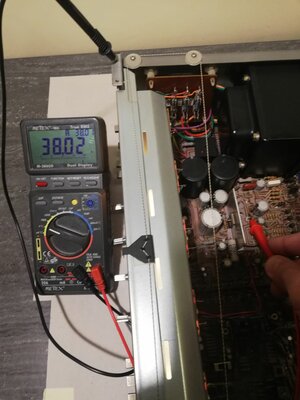

Podstawowe Sprawdzenie napięć, czarna końcówka do masy, czerwoną operujemy.
Gniazda bezpieczników za wtórnym pomiar zmiennego, na obu to samo

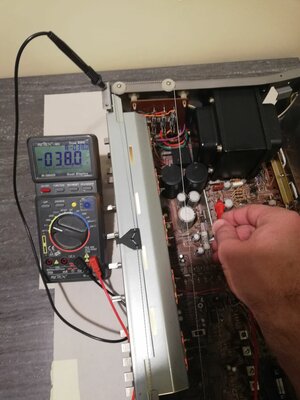

Wkładamy bezpieczniki pomiar na kołkach za kondensatorami + i - pomiar stałego

Pomiar zmiennego na kołkach + i -

Na obu kołkach podobnie

[szczepan_def]

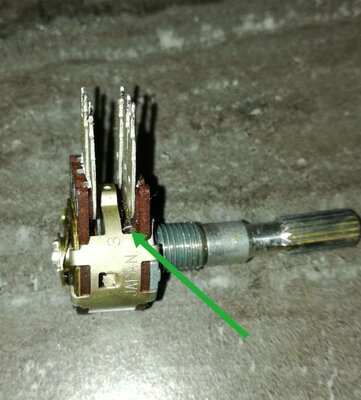

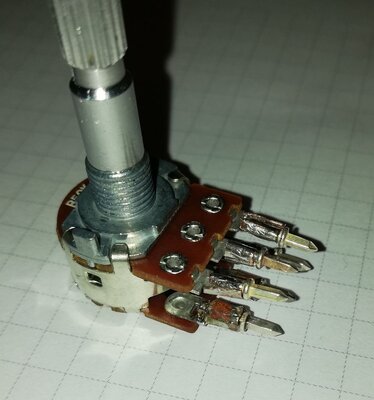

Rozgrzebując temat pogiętych potków jeden okazał się dosyć mocno uszkodzony... Odgięty jest ślizgacz poza ścieżkę...

Jest to Alps 2x50k B - liniowy od barwy

Problem jest bo nie mogę namierzyć takich lub podobnych z ośką 30mm, jak by ktoś miał jakiś namiar na takie stare potki nóżki nie muszą pasować... Podlutuje na sznurówkach

[szczepan_def]

Chyba że polskie A to alpsa B, są Telepoda na alle...

[szczepan_def]

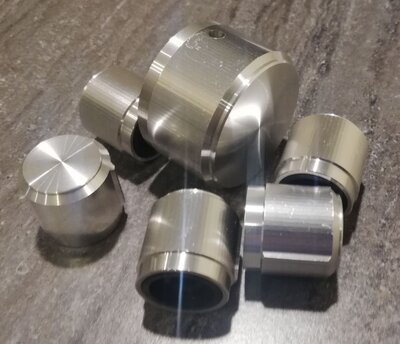

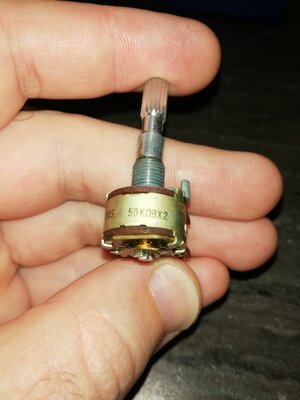

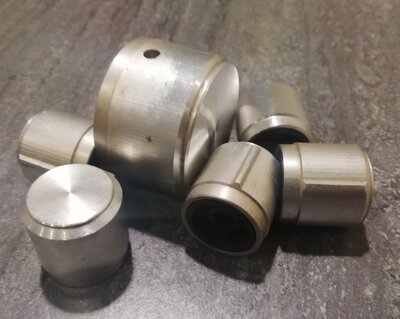

Zakupiłem potki do barwy z ośką 30mm, nóżki już są niestety krótkie, ale co tam, podjąłem próbę przedłużenia nóżek z uwagi że płyta pcb jest przykręcona poprzez te potki do frontu... W ogóle montaż tego rotela to ktoś od czapy zaprojektował... Ale pełną aluminiową gałe do sznurka dali

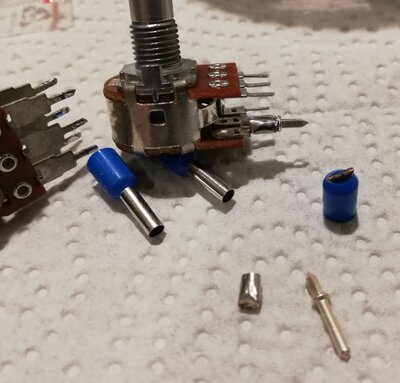

Nóżki przedłużyłem kołkami które obciąłem wg starego potka, uciąłem takie tulejki z końcówek na linkę i za ich pomocą zacisnąłem na nóżkach kołki... Całość zalutowałem...

wygląda to dosyć stabilnie

W PCB muszę rozwiercić lekko otwory 1,5mm bo te kołki nie wchodzą, kosmetyka

[mrcnoos]

W PCB muszę rozwiercić lekko otwory 1,5mm bo te kołki nie wchodzą, kosmetyka

Wyglądają grubo

[szczepan_def]

Dobrze że pady też od czapki zrobili to se można wiercić

[szczepan_def]

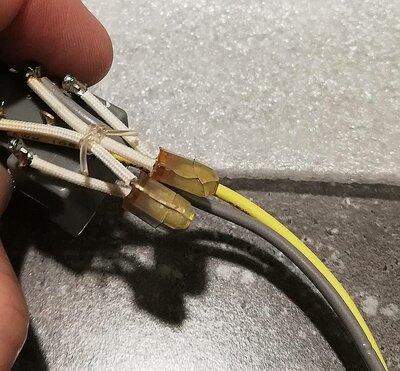

Przy włączniku natknąłem się na takie rozwalone kondensatory

4700pF/250v

To z przepracowania? Czy te 250v są za słabe?

[szczepan_def]

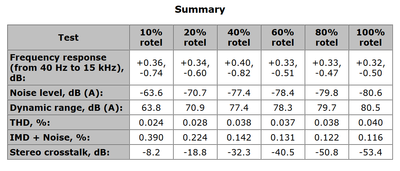

blachy wewnątrz poprostowane, zasilanie ogarnięte, wymieniłem te rozwalone kondy na 630v, na przewodzie zasilania dałem gniazdo z bezpiecznikiem bo nie było... zanim zacznę wymieniać to i owo, zrobiłem rmaa:

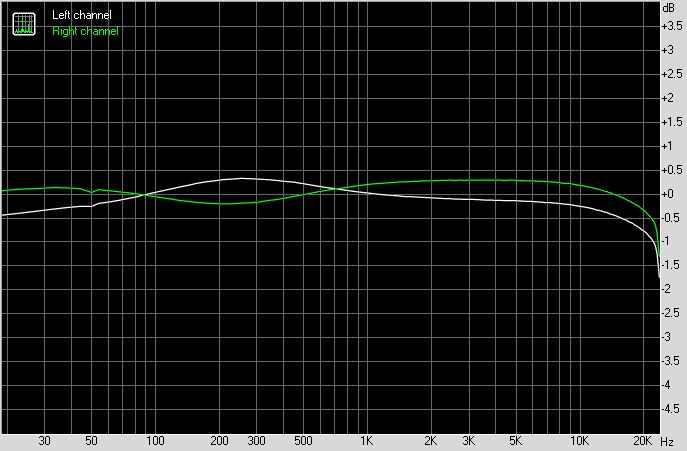

% - ustawienie poziomu z karty, reszta ustawiona vol. na ok. -1dB

parametry pomiedzy kanałami podobne na każdym pomiarze, ciekawie wygląda charka f: 250Hz lewy podbija, prawy obcina, całość 0,5dB potek vol. no i zasięg dołu do sprawdzenia na oscy


tragedii nie ma, zobaczymy czy coś się wyrówna po zabiegu...

[szczepan_def]

Czas Podpicować front bo się ściemnia...

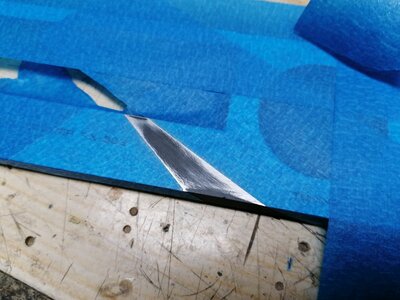

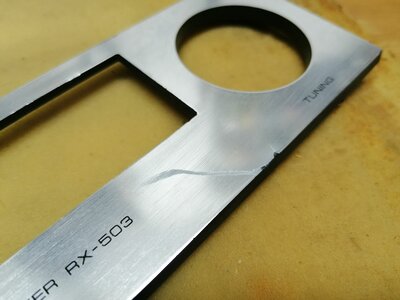

Na plastiku gruba rysa...

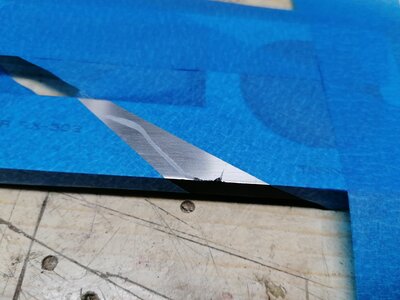

Okleiłem w koło...

Lekko zmatowiłem

Lakier z puchy...

Lakier trochę rozpuścił krawędzie na styku... Ale i tak wygląda lepiej
