Technics ST-S4 - tranzystor wydziela ciepło

[KasparHauser]

Witam! Kupiłem ostatnio taki tuner. Już w drodze do domu czułem jakby coś się w nim stopiło. Charakterystyczny zapach.

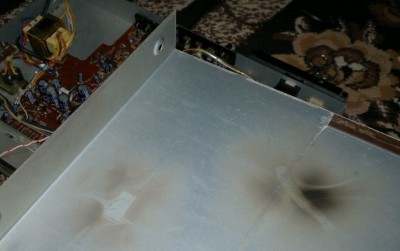

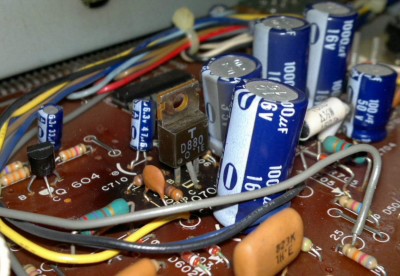

Po zdjęciu pokrywy ujrzałem na niej ślady wysokiej temperatury. Najwięcej nad tranzystorem D880, reszta w okolicach przetwornicy.
Gdy tuner jest wyłączony, a wtyczka jest w kontakcie to tranzystor jest bardzo ciepły. Gdy tuner jest włączony temperatura rośnie. Nie wiem jaka, ale wysoka. Palec na nim można trzymać poniżej minuty.

Nie robiłem jeszcze testu długodystansowego, choć przyznam, że wcześniej używając go przez godzinę część pokrywy nad tranzystorem była letnia, gdy w tym czasie kilka centymetrów była zimna.

Na płytce drukowanej również występują ślady wysokiej temperatury.

Jestem na telefonie, jak się uda to dodam zdjęcia.

//Edit

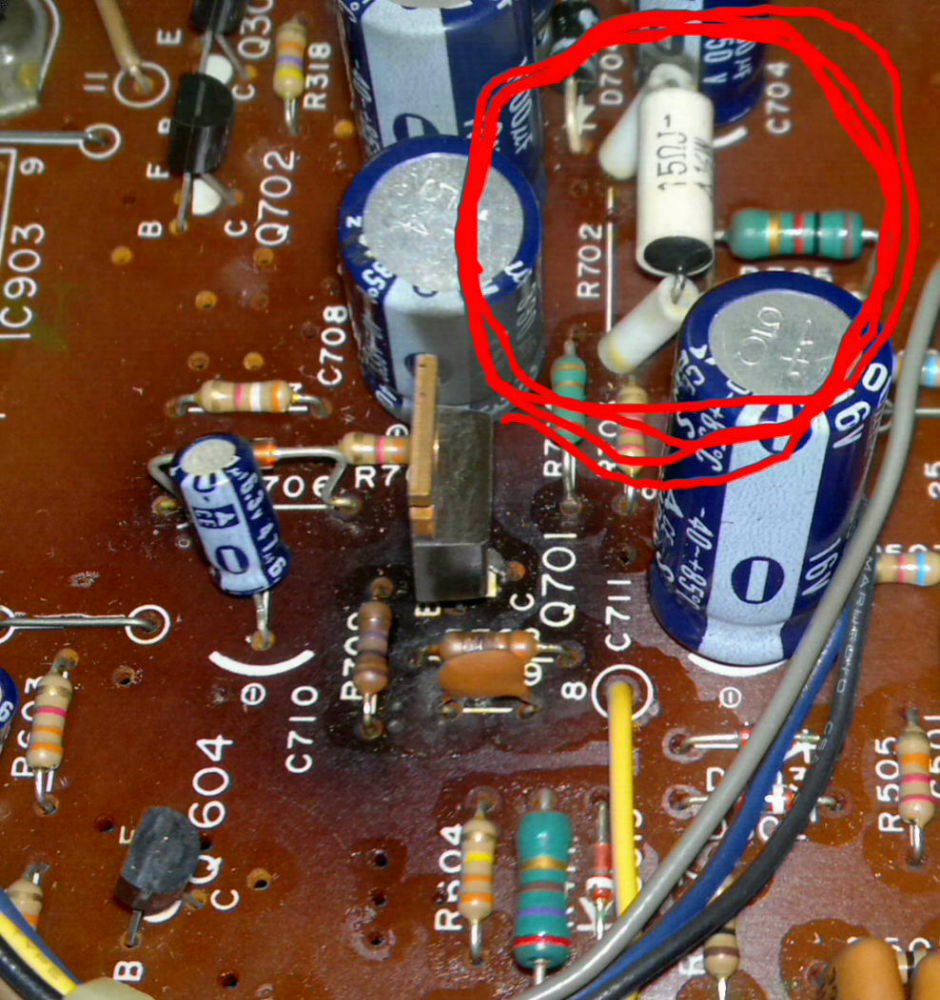

W czerwonym kółku element, który chce dorównać temperaturze tranzystora, ale na szczęście nie bardzo mu się udaje.

[KasparHauser]

I jeszcze jakby ktoś dał namiar na manual'a - byłoby super. Nie mogę namierzyć jak nigdy dotąd.

[eenneell]

http://www.hifi-manuals.com/Download/Te ... ice-manual
Czy to TO

[KasparHauser]

To już dawno ściągnąłem i to nie to. W tym modelu jest jakiś regulator w miejscu gdzie ja mam włącznik.
Znalazłem odpowiedni egzemplarz pdf'a , ale płatny .

[eenneell]

Starałem się pomóc!

[KasparHauser]

Mimo wszystko dzięki za dobre chęci .

[KasparHauser]

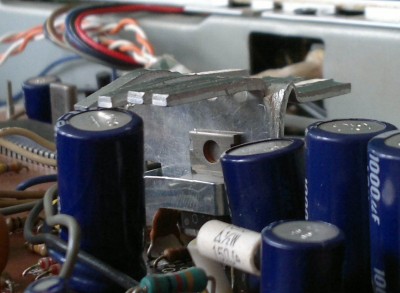

Wygląda na to, że usmażona płyta jest zjawiskiem popularnym ...

http://www.flickr.com/photos/cog_sinister/5594875709/

[Wojtek]

Prawdopodobnie... taki design

[Winters]

Japonia, Panie!

[Rajfal]

Gdy tuner jest wyłączony, a wtyczka jest w kontakcie to tranzystor jest bardzo ciepły.

Na pewno? Takie zjawisko sugeruje, że masz włącznik za tym tranzystorem, a nie przed uzwojeniem pierwotnym transformatora. Być może po prostu tranzystor po wyłączeniu nie zdołał oddać całego ciepła z siebie. Upewnij się co do tego.

W czerwonym kółku element, który chce dorównać temperaturze tranzystora, ale na szczęście nie bardzo mu się udaje.

I chyba ma prawo. Zauważ, że ten rezystor nie jest rezystorem małej mocy, co więcej jest zamontowany z długimi nóżkami, które działają jak radiator.

@KasparHauserPL
Masz miernik? Generalnie to myślę tak jak Wojtek, tak ma po prostu być.

[KasparHauser]

Na pewno? Takie zjawisko sugeruje, że masz włącznik za tym tranzystorem, a nie przed uzwojeniem pierwotnym transformatora.

Na pewno. Zanim podłączyłem tuner do prądu, to tranzystor był zimny.
Zamiast żarówki wstawiłem diodę, która podświetla "quartz lock" i jak włożę wtyczkę do kontaktu to ta dioda bardzo słabo świeci. W świetle dnia tego nie widać.

Masz miernik? Generalnie to myślę tak jak Wojtek, tak ma po prostu być.

Niestety nie mam.

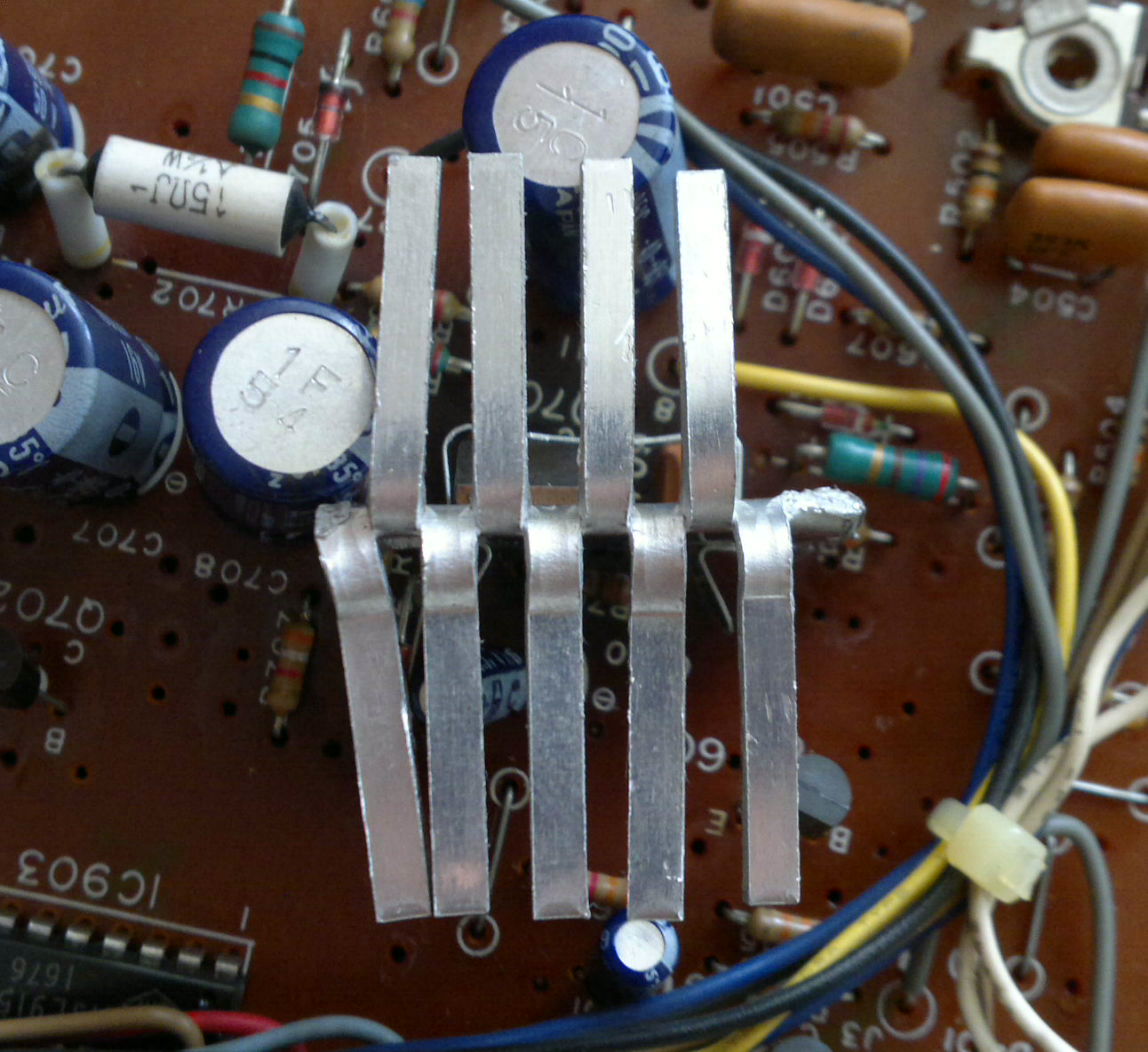

Problem rozwiązany, zamontowałem radiator. Konieczne było maksymalne zmniejszenie jego wymiarów. Teraz czuć, że wszystko jest w normie .

[Wojtek]

Pomysłowy Dobromir

[mpoplo]

Witam, trochę późno ale do rzeczy. Zakładając radiator niczego Pan nie rozwiązał... Przyczyną tego stanu rzeczy jest nieświadomość i ignorancja użytkowników. Tak. Ten tuner, jak sporo innych urządzeń Technics i nie tylko ma pod spodem selektor zasilania. Niestety ludzie nie zaglądają tam i "katują" tuner na zbyt wysokim napięciu co powoduje że na kondensatorach o napięciu 10v jest 11-12! To samo na tym tranzystorze. Trzeba przestawić napięcie zasilania z 220 na 240v. To połowa sukcesu, bo po tak długim okresie katowania tunera zbyt wysokim napięciem, większość kondensatorów jest już wyschnięta. Właśnie naprawiałem taki tuner. Proszę sobie zmierzyć te obok tranzystora. U mnie rekordzista mający mieć 1000uf miał.... 219uf... Ale to nic. Dwa mniejsze znajdujące się w torze zasilacza wyschły całkowicie. Nie były w ogóle widoczne przez miernik . Po ich wymianie tuner działa prawidłowo, i jest ledwo letni w tym miejscu nawet po godzinie grania.
Powyższa uwaga tyczy się także wzmacniaczy, przedwzmacniaczy itp. Dla przykładu w moim pre su-9011 zaraz po zakupie z ciekawości sprawdziłem napięcie (oczywiście ustawione było 220v) na głównych kondensatorach filtrujących. Dopuszczalne powinno wynosić max 35v a było 37-38v.
Mam nadzieję że tą uwagą pomogłem przedłużyć życie sprzętu szanownych forumowiczów)

[lopek3]

Złoty szpadel

[jogurteq]

Złoty szpadel

Jego pierwszy post. Może przeglądał internety, trafił na temat i tak go bodło, że zarejestrował się by sprostować problem .
