Wymiana okablowania ramienia Technics 1710mk2

Jak to wszystko połączyć?
ODPOWIEDZ
Awatar użytkownika
Reymont
Posty: 1550
Rejestracja: 17 lut 2012, 10:41
Lokalizacja: Łódź

Wymiana okablowania ramienia Technics 1710mk2

#1

Post autor: Reymont »

Do przeprowadzenia operacji potrzebne będą:
- śrubokręt krzyżakowy duży
- śrubokręt krzyżakowy mały
- szczypce
- lica nawojowa, 7 żył x 0,07mm w oplocie bawełnianym
- przyponowa plecionka wędkarska
- lutownica, cyna
- nożyczki
- miernik uniwersalny

Opcjonalnie:
- papier ścierny 600
- druga para szczypiec
- cienkopis

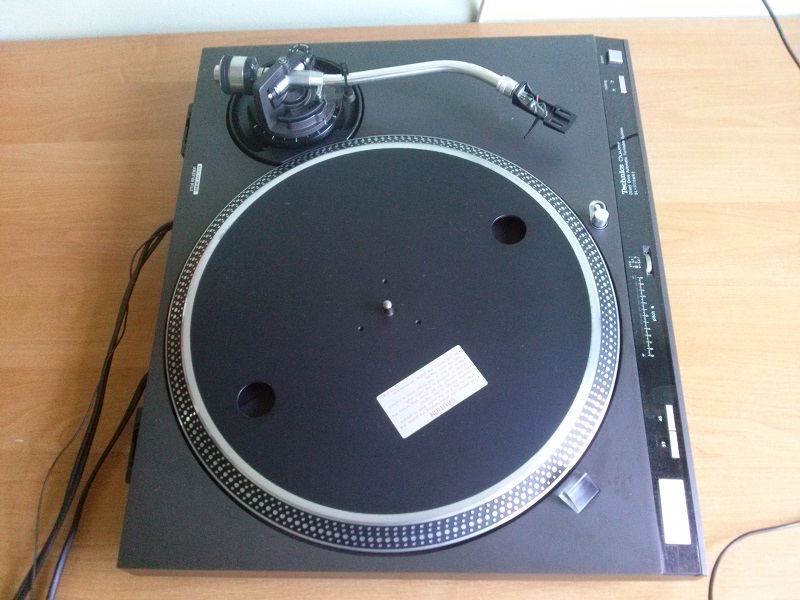

Pacjent przygotowany do operacji.

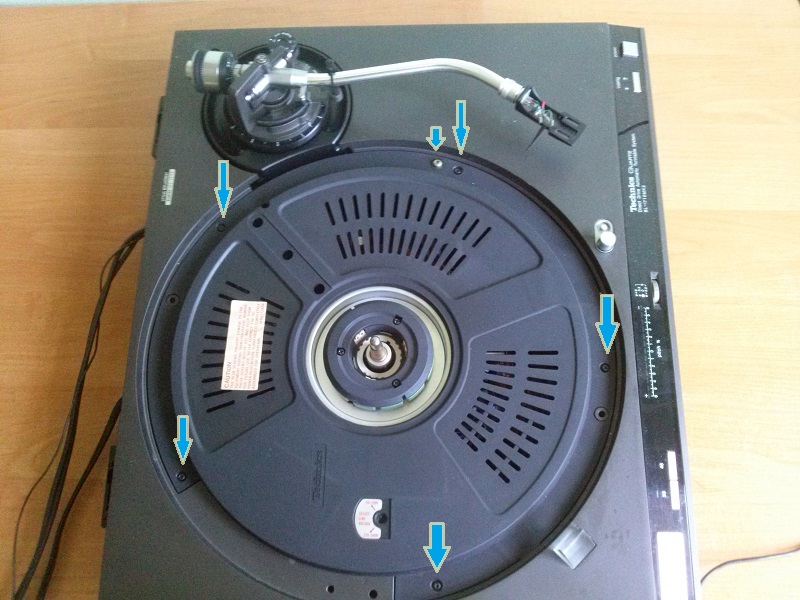

Odkręcamy śruby mocujące osłonę oraz śruby transportowe jeśli są.
Zdejmujemy osłonę i odpinamy taśmy.

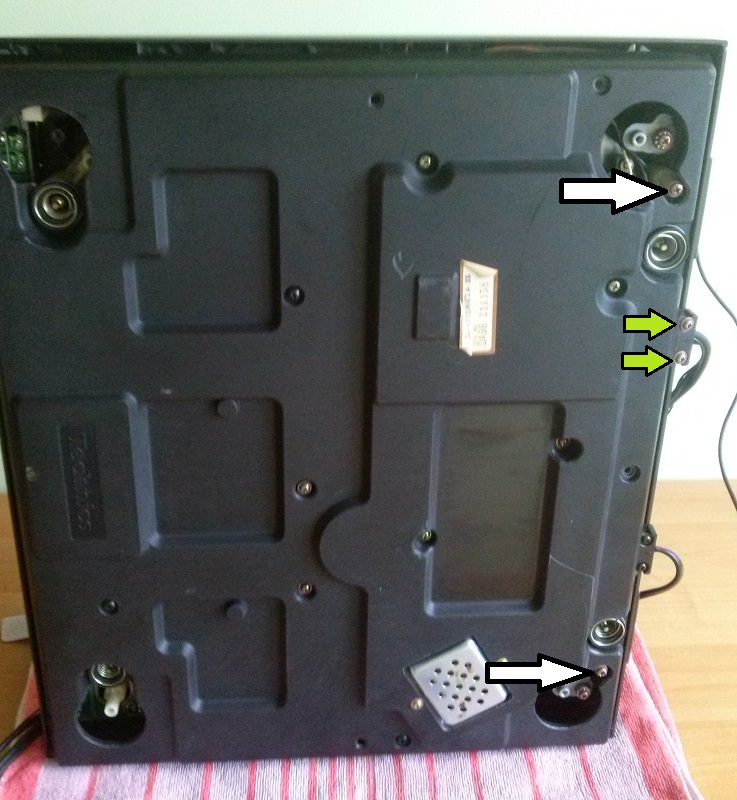

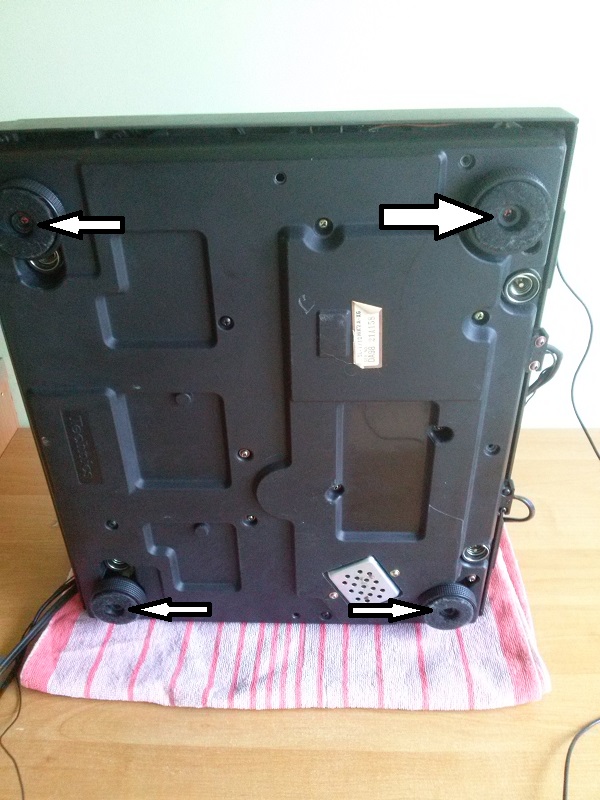

Stawiamy sprzęt na boku, odkręcamy stopki.

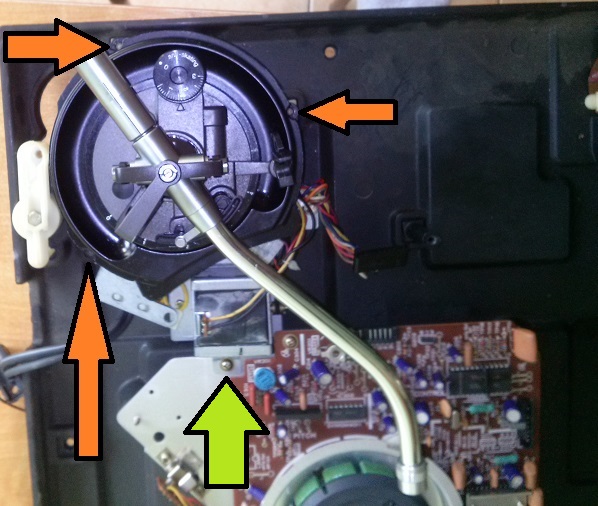

Po zdjęciu stopek odkręcamy dwie śruby łączące dwie części chassis a następnie te od gniazda wyprowadzenia przewodów sygnałowych.
Po usunięciu stopek, w miejscu tej pod ramieniem mamy dostęp do elementu ustalającego, który też odkręcamy. Dla wygody, inaczej będzie zawadzał przy rozbieraniu chassis.

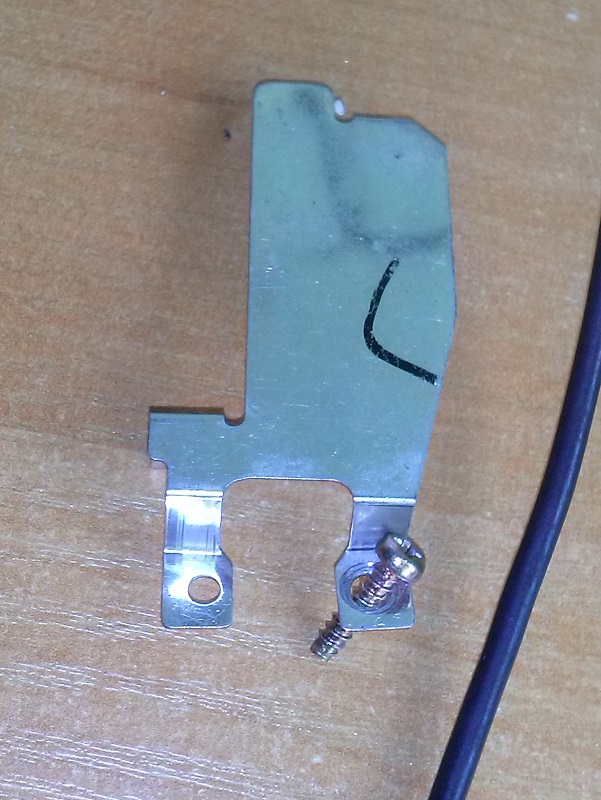

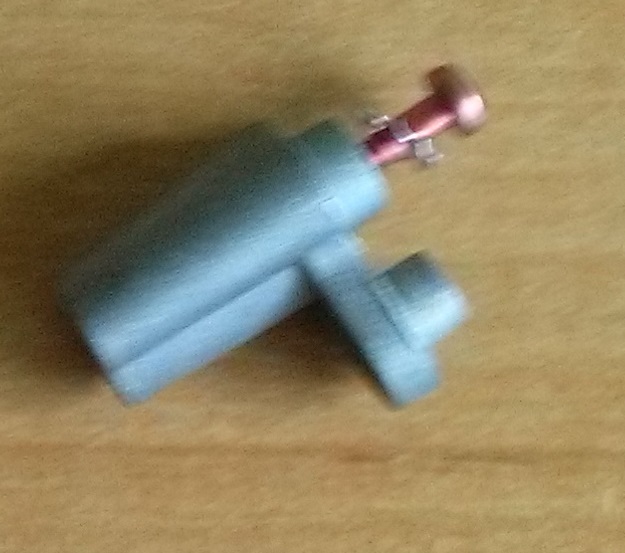

Zdemontowany element ustalający.

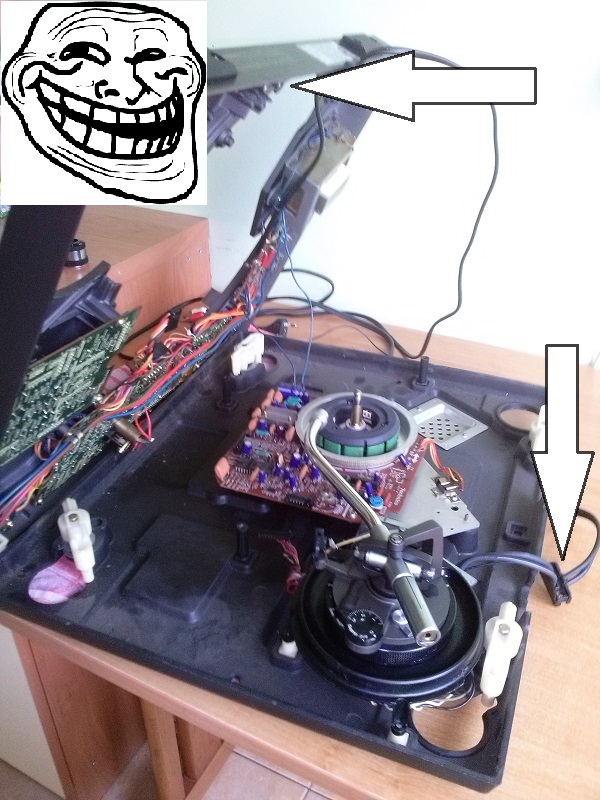

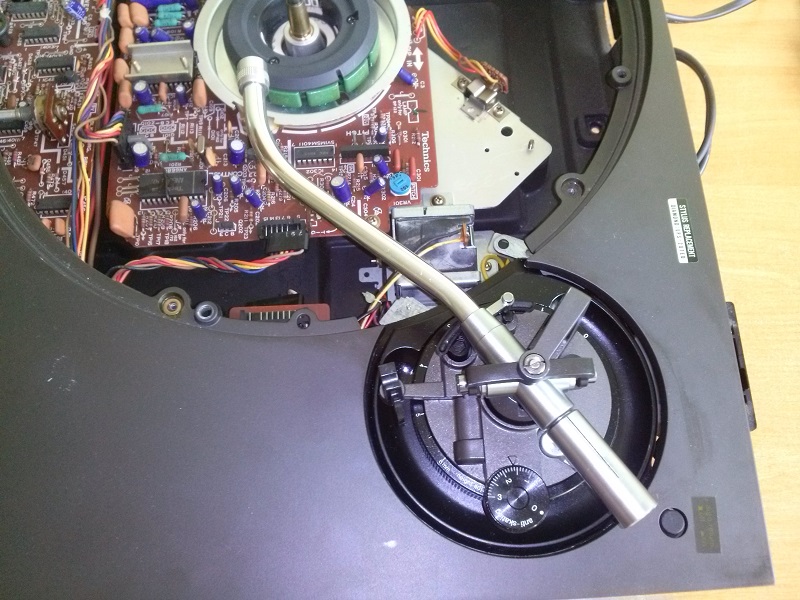

Ramię ustawiamy w takiej pozycji.

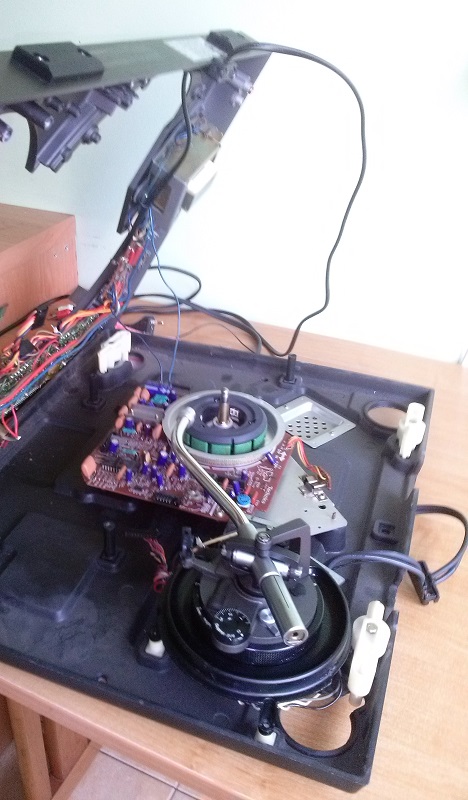

Oddzielamy połówki chassis.

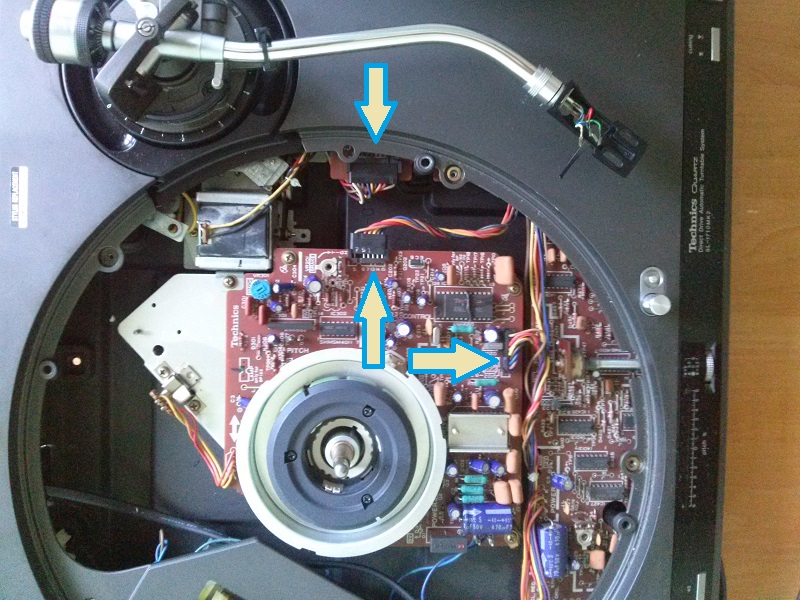

Należy pamiętać o odkręceniu gniazda kabli (o czym była już mowa w punkcie 5.)
Odkręcamy śruby mocujące ramię wraz z jego mechanizmem.
Wydobywamy ramię.

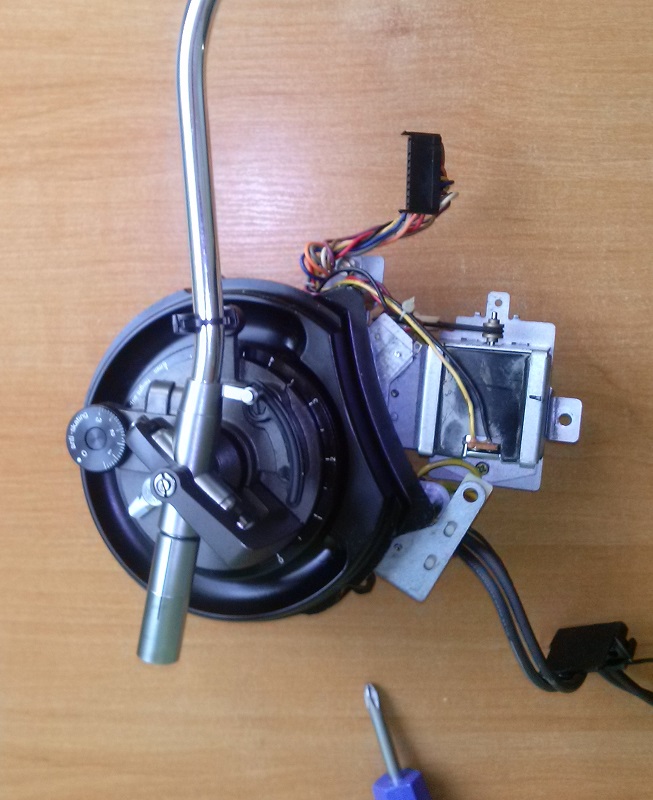

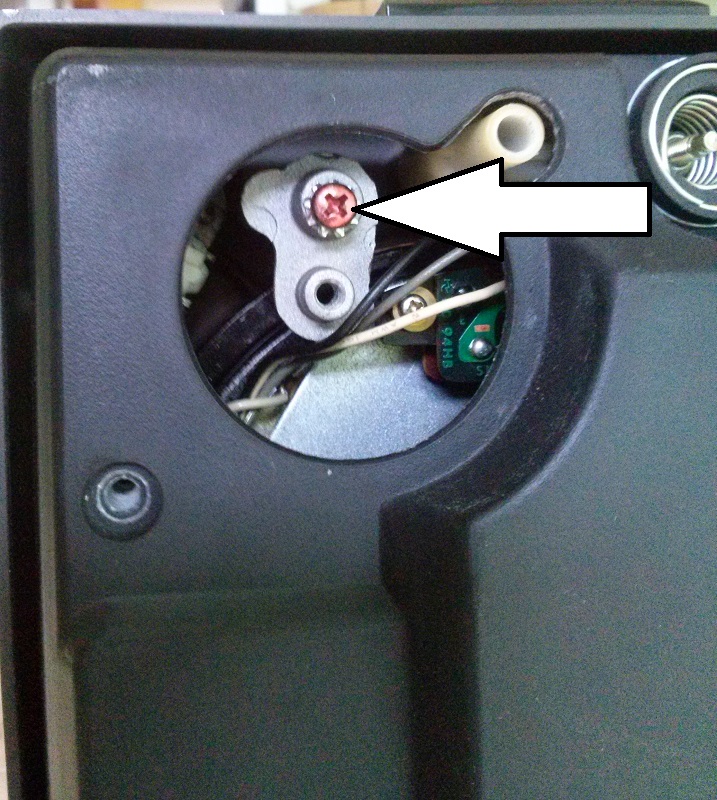

Odwracamy na drugą stronę, kładąc na czymś miękkim. Ramię nie będzie się poruszało przy dalszych pracach. Odkręcamy śrubkę mocującą osłonę przewodów.

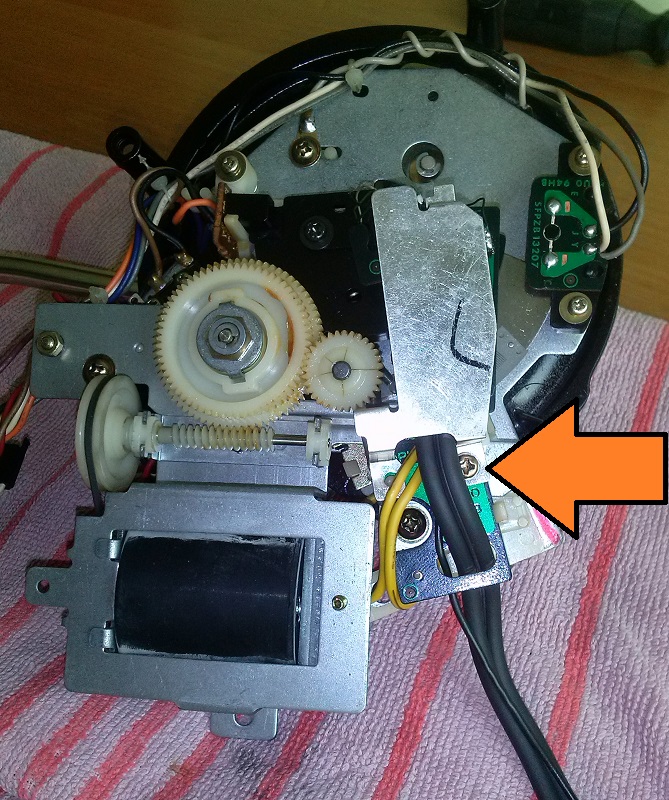

Zdjęta osłona.

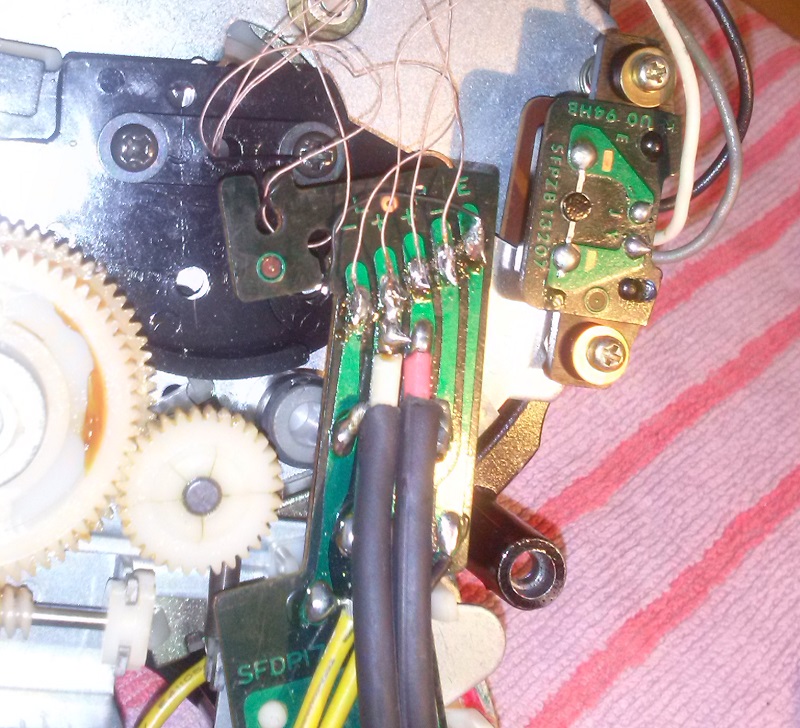

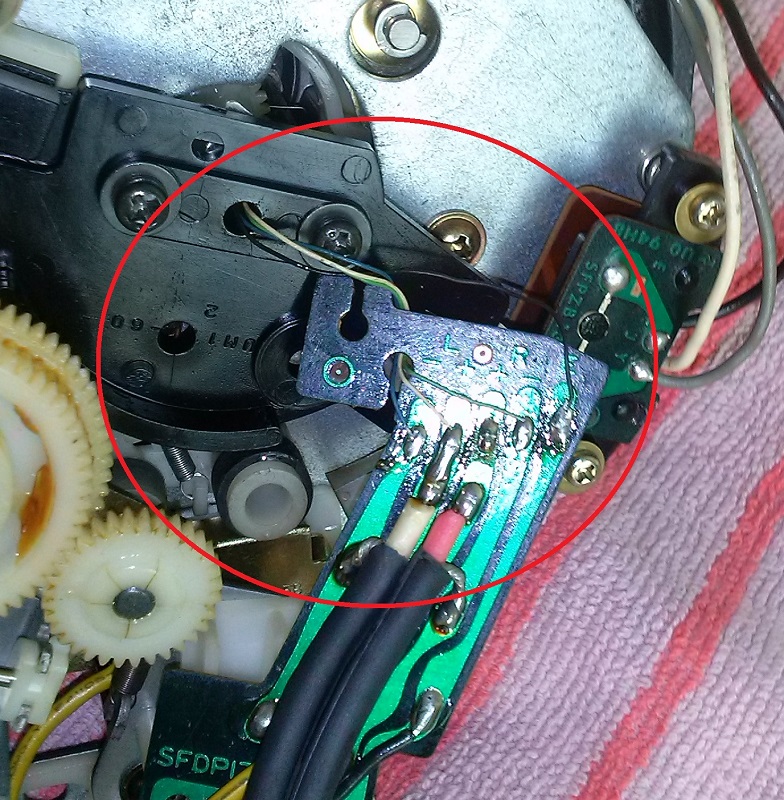

Teraz mamy dostęp do płytki łączącej kable wyjściowe z przewodami ramienia.

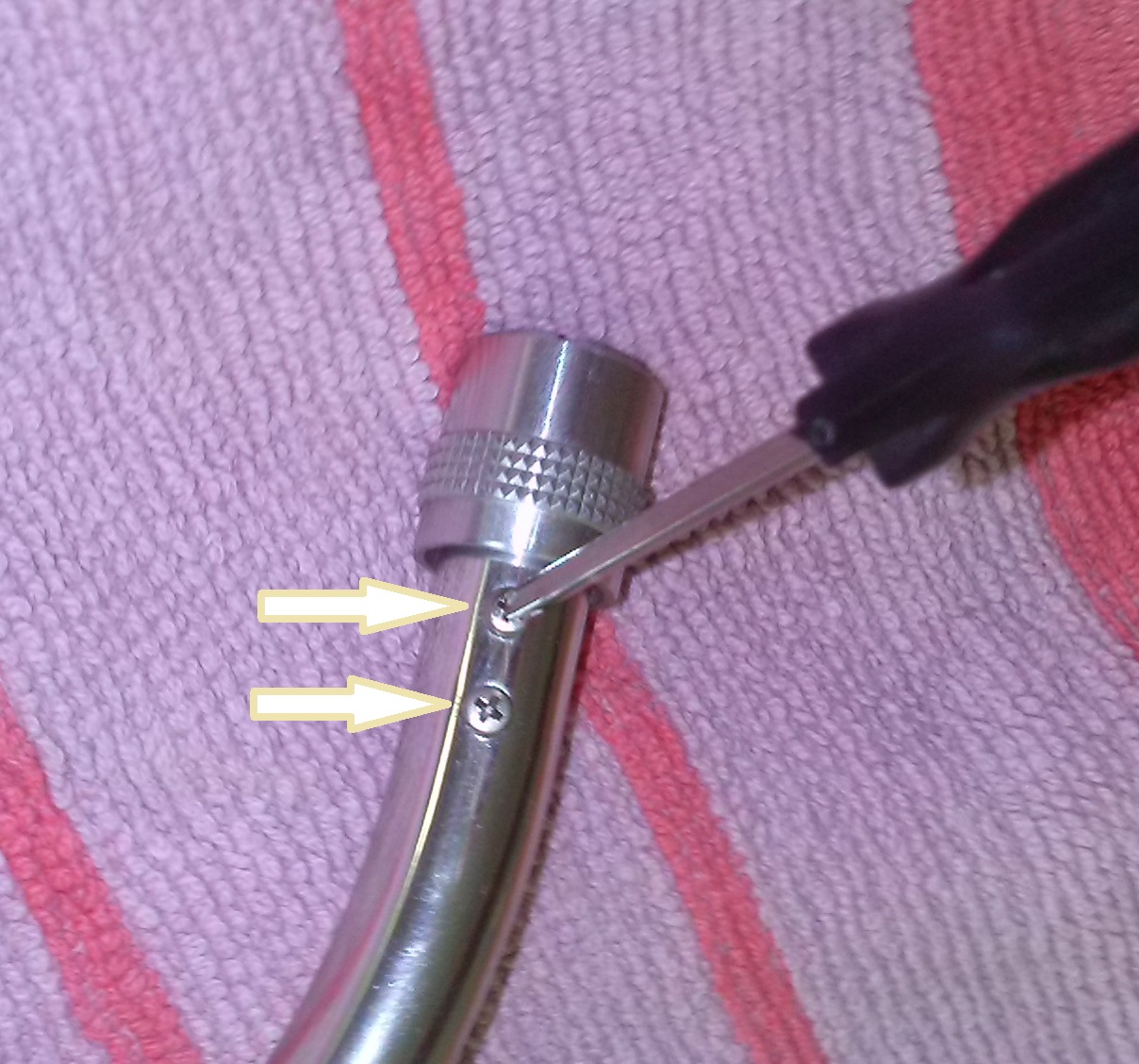

Przechodzimy do końcówki ramienia, wykręcamy dwie śrubki gniazda headshella.

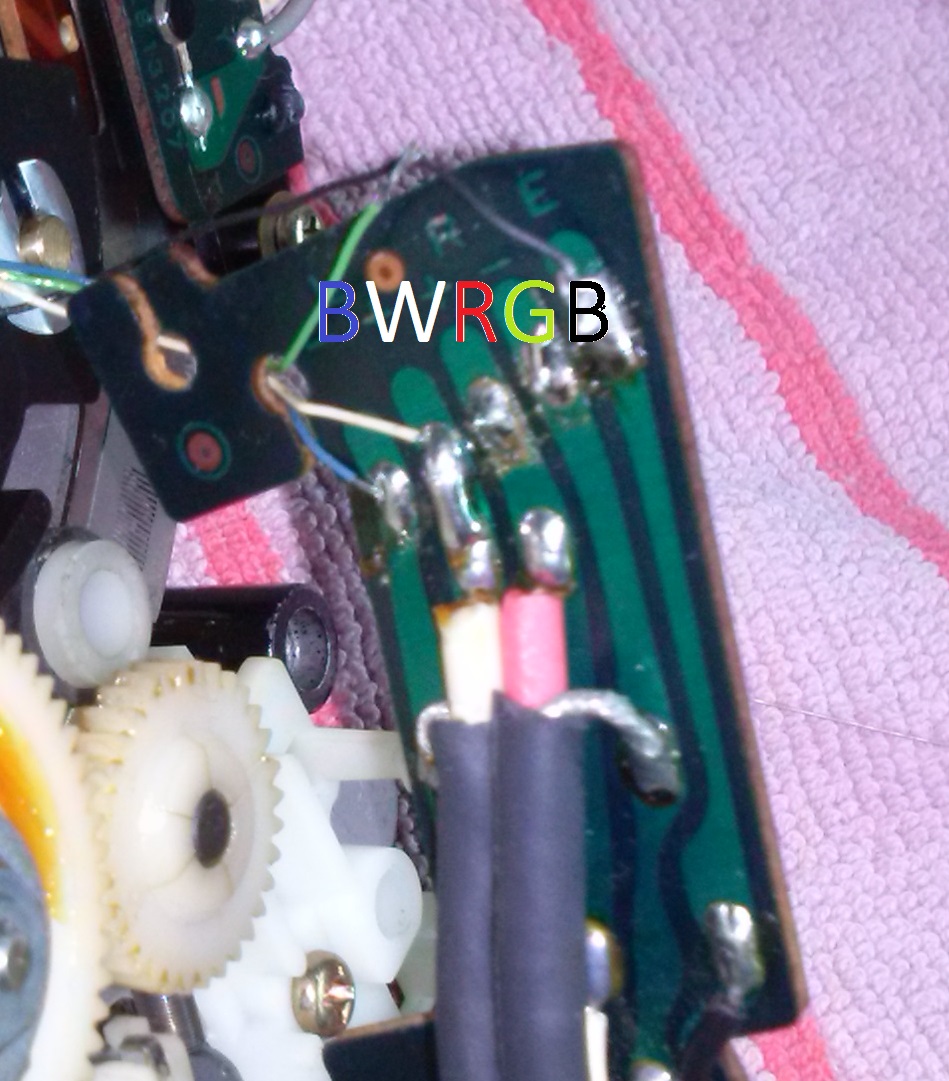

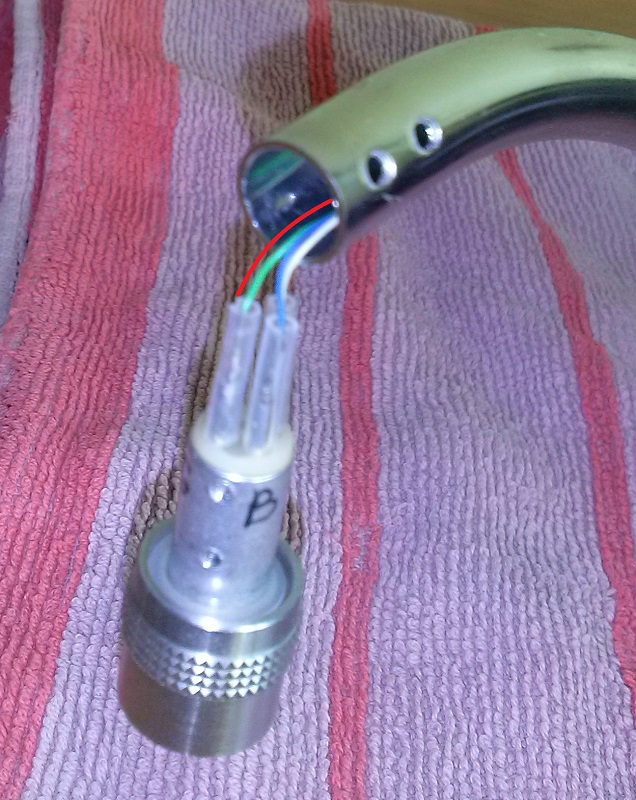

Cztery stare przewody a dokładniej trzy, bo jeden dorysowany ;). Powinny być cztery. Literkami podpisałem sobie gdzie który mam wpinać. Szczypcami zdejmujemy plastikowe osłonki.

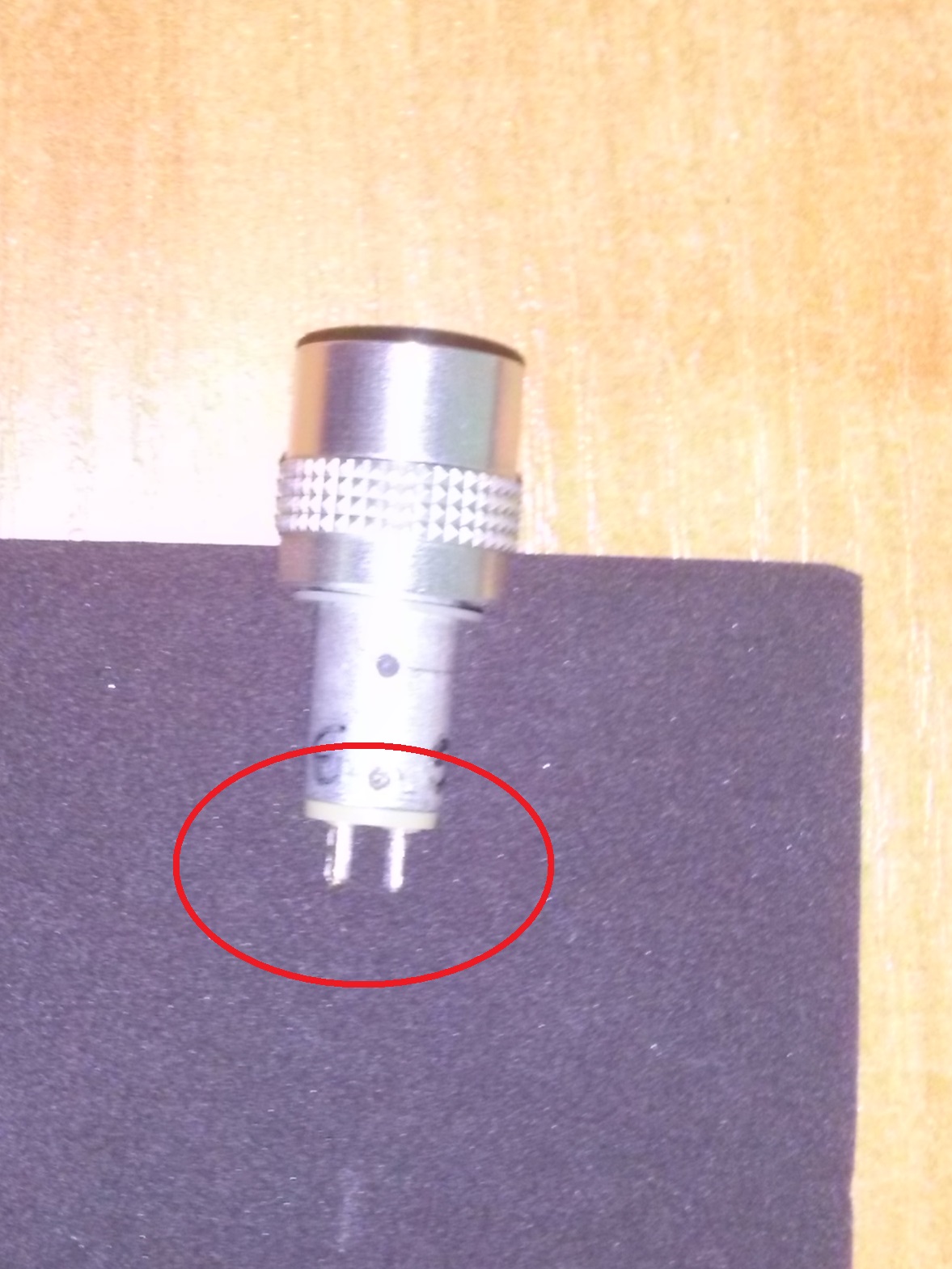

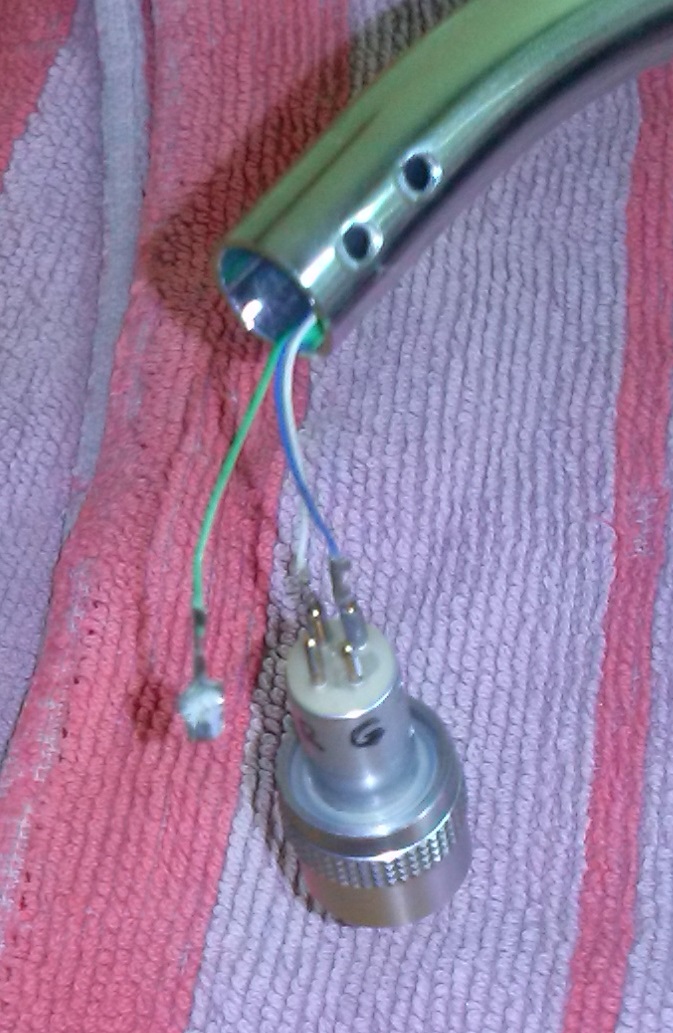

Teraz trzeba zdjąć stare zaciski z pinów. I tutaj niespodziewanie pojawił się problem, gdyż okazały się być "przyspawane". Nie wiem czy tak to zostało zrobione fabrycznie czy zaszła jakaś reakcja, ale aby je zdjąć musiałem je porozginać używając dwóch par szczypiec. Końcówka zielonego kabelka na zdjęciu zeszła najładniej. Inne musiałem praktycznie rozrywać.
Od płytki odlutowałem wszystkie przewody oprócz czarnego, niesygnałowego, przyłączonego gdzieś wewnątrz do rurki ramienia, gdyż aby go wymienić trzeba rozkręcać łożyska ramienia, czego chciałem uniknąć.

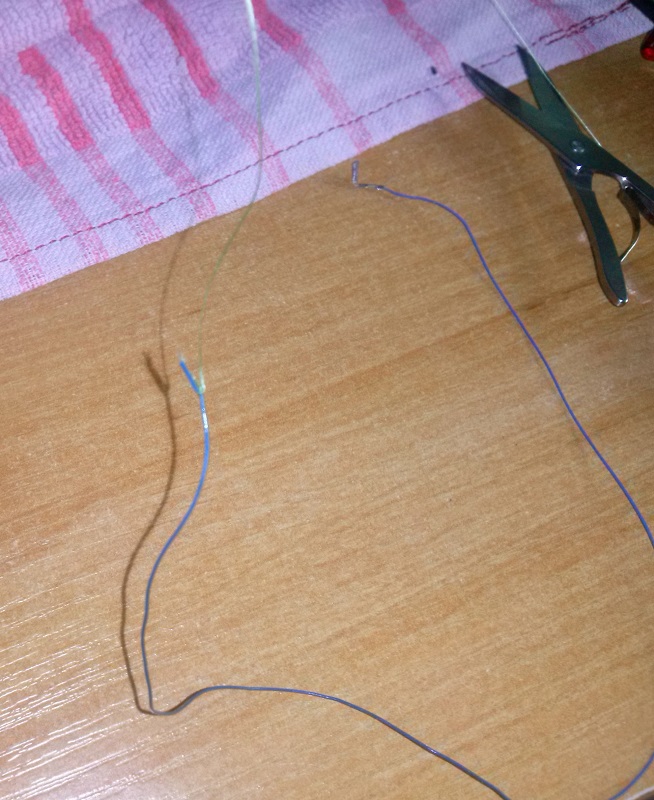

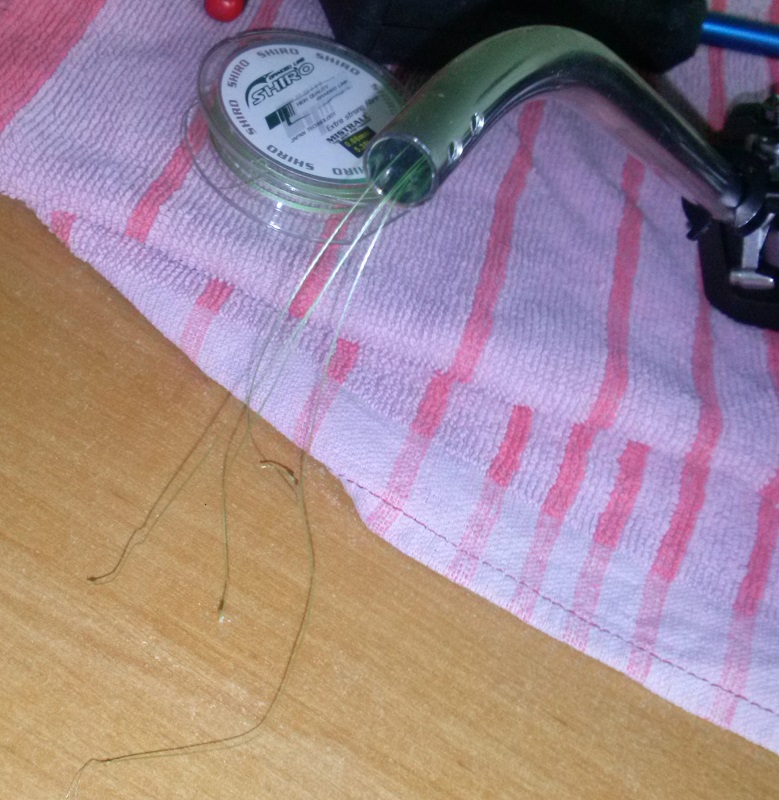

Do odlutowanej od płytki końcówki kabla przywiązujemy plecionkę i przeciągamy przez ramię. Metoda przylutowywania nowego kabelka do starego i przeciągania nie zdała egzaminu. Miejsce lutowania zahaczało, stary przewód pękał.
CDN...
Ostatnio zmieniony 07 lip 2014, 11:52 przez Reymont, łącznie zmieniany 1 raz.
Awatar użytkownika
Reymont
Posty: 1550
Rejestracja: 17 lut 2012, 10:41
Lokalizacja: Łódź

Re: Wymiana okablowania ramienia Technics 1710mk2

#2

Post autor: Reymont »

Gdy już przeciągniemy jedną plecionkę to do jej końcówki przyłączamy cztery kolejne i znów przeciągamy. Można dołożyć piątą, zapasową.

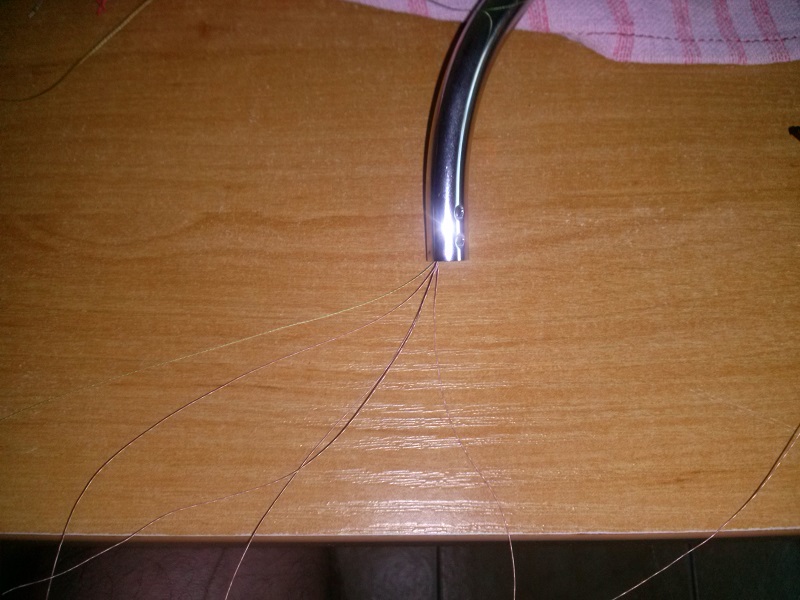

Następnie do każdej z żył plecionek przywiązujemy licę nawojową a właściwie to do licy nawojowej przywiązujemy plecionkę ;) i przeciągamy...
Teraz, przy pomocy miernika, należy sprawdzić czy nowe przewody przenoszą sygnał.

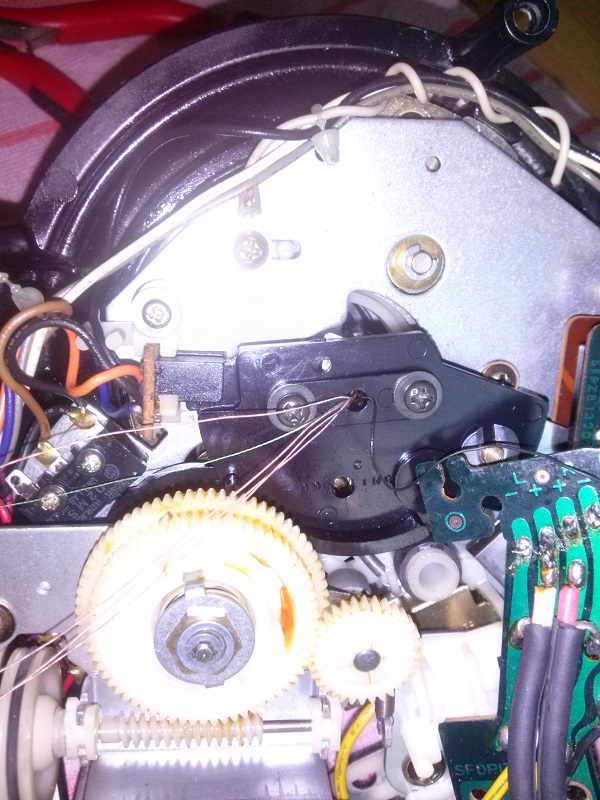

Widok od strony płytki.
Piny o których wspominałem wcześniej oczyściłem drobnym papierem ściernym z resztek zacisków. Na zdjęciu widać trochę tych smarków.

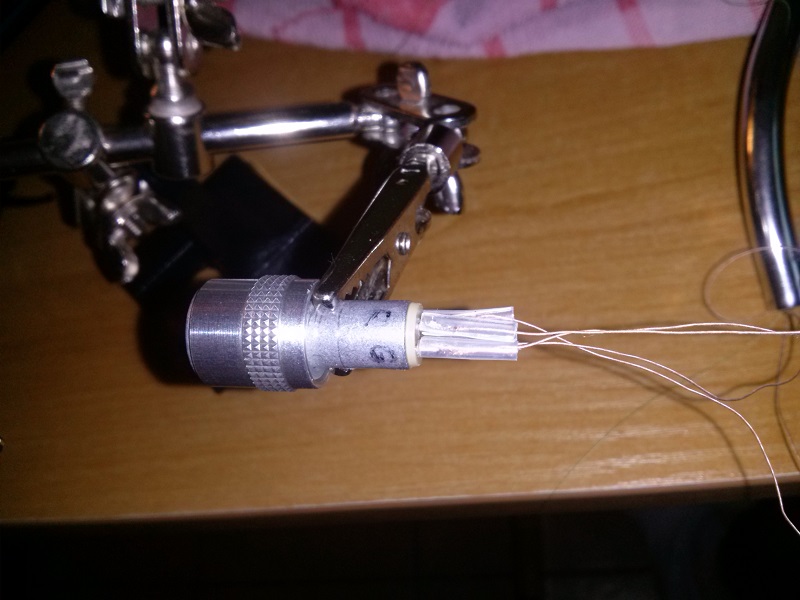

Ściągamy bawełnianą osłonę z końcówek licy nawojowej. Ja nie bawiłem się w nowe zaciski tylko przylutowałem bezpośrednio do pinów, zakładamy plastikowe osłonki. Lutów celowo nie pokazuję :morda:
Z drugiej strony lutujemy do płytki. Tutaj luty ciut lepsze, mogę pokazać ;)
Składamy wszystko do kupy w odwrotnej kolejności. Lica nawojowa gra chyba lepiej od starych oryginalnych przewodów.
