Interconnecty - testy różnych kabli

[tatachabera]

Zerknij jak ludzie to robią, Da się ale trzeba pokombinować z izolacją.

Dzięki, ale to chyba już poza moimi umiejętnościami montażowymi
Jednak sobie odpuszczę tego Mogami.
Po przeczytaniu wielu pozytywnych opinii chciałem sprawdzić, porównać 2497 do niebieskiego Ortofona ale jednak za dużo kombinowania. Przynajmniej wiemy że jest to wykonalne i jak będzie więcej czasu to może kiedyś się zmobilizuję.

[blispx]

https://pl.aliexpress.com/item/10050048 ... pt=glo2pol

pomierzona pojemność żyła/żyła to 20pf/m pomiar dla częstotliwości 1khz, prąd 0.3V, bardzo dobrze jak na Chińczyka

[Bacek]

Żyla żyła nie ma znaczenia bo żyła ekran będzie większa i docelowo tyle będzie. Chyba że przewód jest bez ekranu.

[blispx]

żyła/ekran ma 24pf/m o ile mi się udało złapać- krokodylki jakieś by się przydały to i tak b. dobrze lepiej nawet niż AN Sootto

[Bacek]

Patrząc na budowę kabla to podejrzanie mało. Niską pojemność (ok 50pf) mają kabelki w których ekran od żyły oddziela gruba warstwa izolacji. A tu ekran, solidny, leży bezpośrednio na izolacji żył.
A tu ekran jest trójwarstwowy, folia aluminiową, folia miedziana i plecionka. Może wszystkie musisz złapać ale nawet jak na jedną warstwę to mało.
A mierzysz mostkiem czy jakimś multimetrem?

[blispx]

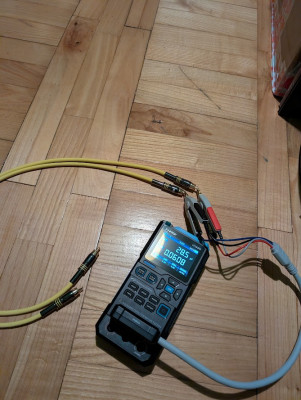

mostkiem fakt że Fnirsi ale na jakimś badziewnym RCA innym mam powyżej 100pf
https://pl.aliexpress.com/item/1005009 ... in_prod%3A

[blispx]

na innych sondach sprawdziłem i jest tak jak mówisz, pojemność żyła/ekran + wtyki RCA daje 180pf/m, także bez rewelacji na Chińczyku, lepiej wypada jednak AN

[Bacek]

Na tym Fnirsi powinna być procedura kalibracji (z przewodami których używasz) do pomiaru pojemności.

[blispx]

powiem tak ten miernik to strata pieniędzy jednak, zamówiłem Hanteka

[blispx]

https://www.thomann.pl/sommer_cable_epi ... bel_10.htm

niech mi ktoś wytłumaczy jak oni na jednym kanale mierzą pojemność żyła/żyła

[Bacek]

Nie bardzo rozumiem pytanie. Jaką budowę ma ten kabel? Dwie żyły plus ekran? Jeżeli tak to teoretycznie nie kłamią że żyła-żyła jest 35 ale z drugiej strony to co widzi pre to będzie żyła do żyła + ekran. Ew. nie podłączają ekranu, co było by dość niemądre.

Ew jest to przewód żyła + ekran i to nazywają pojemnością żyła-żyła bo ekran taką funkcje wtedy spełnia. Od biedy te 35 da się wtedy uzyskać ale to już wyczynowa wielność przy średnicy do 7mm

[blispx]

tam kanały są rozdzielone, chyba że biorą 2 kable i mierzą żyła na sondę plus i drugi żyła na sondę minus ale to jest bez sensu ale na te 35 jakoś wychodzi , na jednym żyła/ekran ma ok. 200pf bo to sprawdzałem

[amrowek]

na jednym żyła/ekran ma ok. 200pf

Ale, że co nie gra?

[Bacek]

Póki to kabel rozłączamy to nawet może miec swoje zastosowania w zależności od wkładki.

[blispx]

dla 0,75m

moje pytanie było jak oni mierzyli żyła/żyła jak ten przewód jest rozłączny, tak jak ja to zrobiłem?
