Uszczelki / podkładki do koszyków

[Wojtek]

Jeśli chodzi o sensowność stosowania uszczelek przy kołnierzu headshella to zacytuję samego siebie z przytoczonego wątku:

Lepsza izolacja od ramienia?
Służy po to żeby nie wpychać pinów zbyt głęboko w gniazdo ramienia?
Żeby nie przegiąć przy wkręcaniu koszyka?
Coś na zasadzie ogranicznika.
Dlatego musi to być raczej cienka uszczelka, a nie relatywnie gruby o-ring.
Co sprytniejsi producenci stosowali metalowe uszczelki (np. SAEC).

Analogia motoryzacyjna - z podobnego względu stosuje się metalowe uszczelki przy spustach miski olejowej m.in.

to wtrącę delikatnie , że wiele koszyków nie ma takich cudów

Większość ma, a te co nie mają - zwykle po prostu mają izolację rozwiązaną w jakiś inny sposób przy kołnierzu.

a przykład to co wisi u nie w tym momencie , czyli saec uls2

Panie drogi, ty nie wiesz co ty masz SAEC ULS-2 ma stałą trzy-punktową uszczelkę metalową. Stop miedzi z berylem.
Można rzec że to taki prima sort względem pospolitej gumy czy nylonu.


Wracając do tematu przewodniego - warto mieć źródełko tych uszczelek.
Kupujemy używany koszyk, patrzymy na kołnierz, a tu brak albo ktoś jakiegoś grubasa 2mm wsadził.
A czasem nawet jak jest uszczelka to np. ma dziurę albo już jest "styrana" i fajnie by było wymienić.
Albo fabrycznie nie ma, a chcielibyśmy dołożyć.

Jak ktoś ma skromną kolekcję to mu to raczej na kij potrzebne, ale u hurtowników to ważny temat

Pogrzebałem trochę w necie i na forum Steve'a Hoffmana jeden gość wrzucił taki konkret w postaci wymiarów tych uszczelek:

Uszczelka płaska, okrągła
Średnica wewn. - 8.05mm (0.317" czyli 5/16")
Średnica zewn. - 12.70mm (0.500" czyli 1/2")
Grubość - 0.81mm (0.032")

Grubość może się różnić w zależności od marki, w zakresie 0.5-1mm, choć mając tonę różnorakich headshelli mogę powiedzieć że zwykle są one cieńsze niż 1mm.

Myślę że jakby dobrze poszperać/popytać to można by za grosze nabyć paczkę 100 sztuk i z czaszki, bez zabawy w DIY robotę (nie ujmując nic domibobi).

[Bacek]

Potwierdził się problem, który chodził mi po głowie w trakcie oczekiwania na materiały. Mianowicie centrowanie wybijaka 8mm już na wybitym krążku 12 mm. Chyba tylko "na oko", nic innego nie przychodzi mi do głowy.

O tym chciałem właśnie od razu z rana napisać. Ja co prawda robiłem takie w dużo grubszym materiale i tak to już zupełna masakra była. Do takich uszczelek lepsze są ustrojstwa z prowadnikiem. Ale w tych tańszych z allegro pewnie będzie brakowało rozmiarów. A te z większa ilością rozmiarów już niestety swoje ksztują.

[domibobi]

O tym chciałem właśnie od razu z rana napisać. Ja co prawda robiłem takie w dużo grubszym materiale i tak to już zupełna masakra była. Do takich uszczelek lepsze są ustrojstwa z prowadnikiem. Ale w tych tańszych z allegro pewnie będzie brakowało rozmiarów. A te z większa ilością rozmiarów już niestety swoje ksztują.

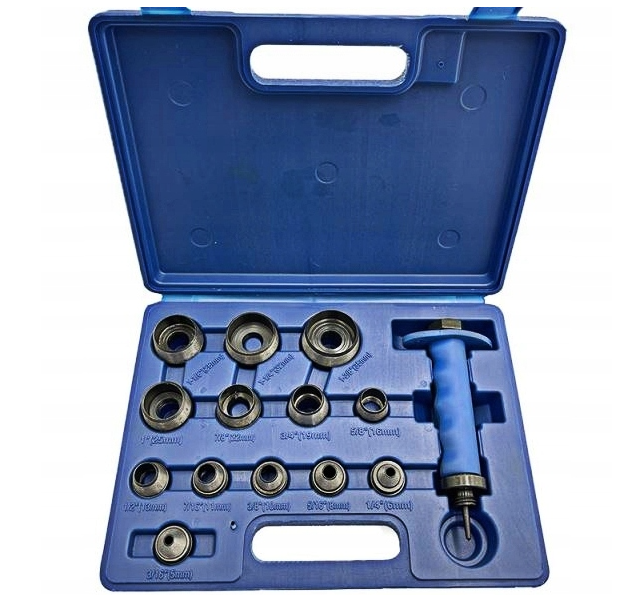

Czy dobrze rozumiem działanie? Ten szpic stanowi prowadnik. Ale i tak za jego umiejscowienia w samym środku wyciętej już 12mm podkładki odpowiadam ja.

Screenshot 2023-11-30 at 07-20-02 ZESTAW WYCINAKÓW WYCINAKI DO USZCZELEK GUMY FIBRY WALIZKA 5-35 MM 14 EL.png (60.57 KiB) Przejrzano 518 razy

[Bacek]

Nie wiem jak to dokłądnie działa ale zakładałbym że szpic jest mniejszy od wymaganego otworu. Najpierw nakłuwasz i wycinasz zewnętrzną część. A potem dajesz drugi wycinak i działasz ze środkiem.

[Bacek]

Też używałem takich jak ty, ale wycięcie uszczelki z dziurą 3mm w silikonie o 4mm grubości to mordęga. Kilka prób żeby jedna wyszła prosto.

[domibobi]

Nie wiem jak to dokłądnie działa ale zakładałbym że szpic jest mniejszy od wymaganego otworu. Najpierw nakłuwasz i wycinasz zewnętrzną część. A potem dajesz drugi wycinak i działasz ze środkiem.

Już kumam. Po wycięciu zewnętrznej średnicy powinien mi zostać ślad po szpikulcu, który wykorzystam do precyzyjnego wycięcia średnicy wewnętrznej. To by miał sens

[darkman]

Można już zamawiać? .. a proponowałem młotek Tam-tam, to oczywiście wszyscy olali jako żart.

[domibobi]

Można już zamawiać? .. a proponowałem młotek Tam-tam, to oczywiście wszyscy olali jako żart.

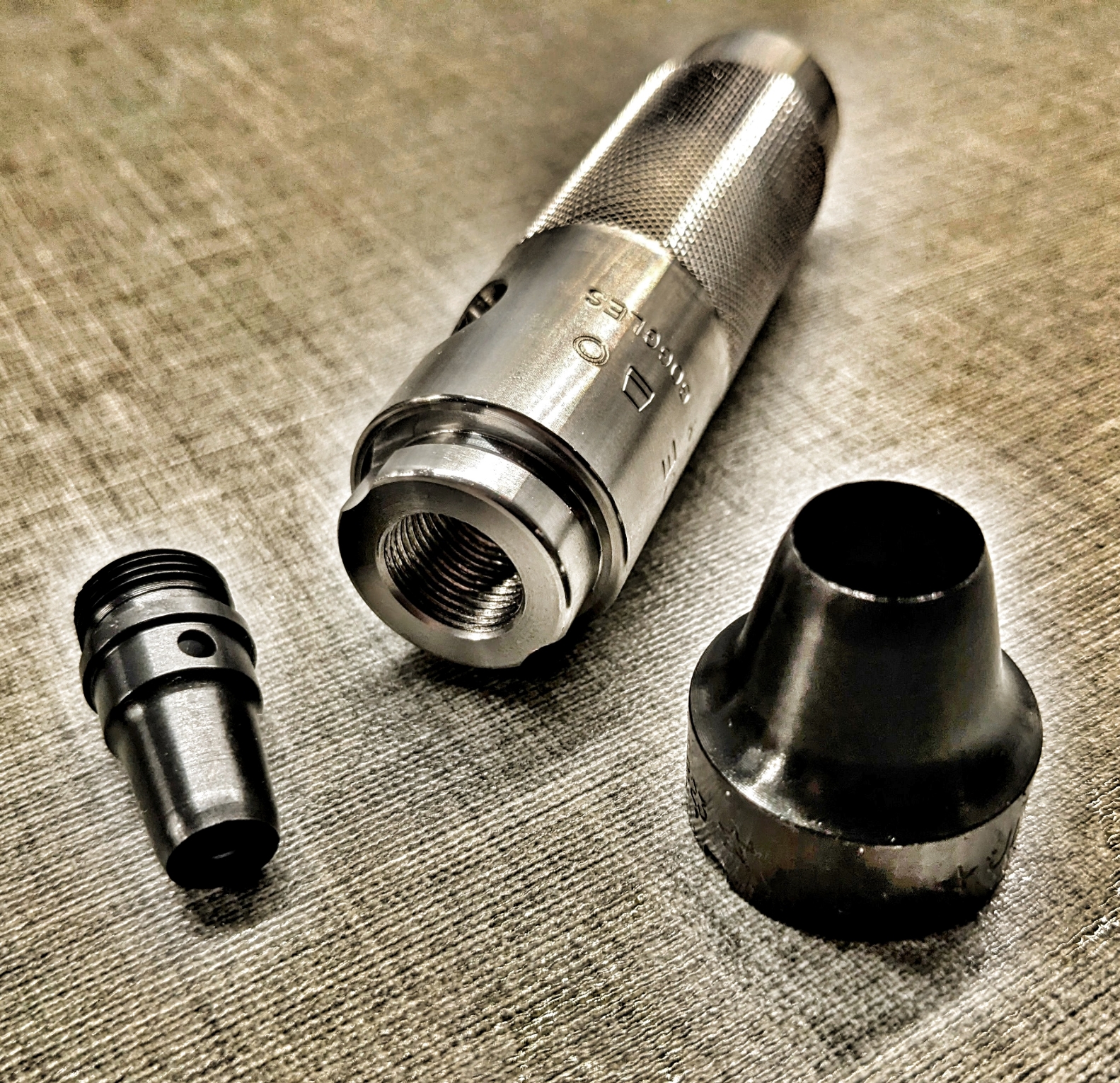

Proponowałbym wstrzymać się jeszcze chwilę... Bo realizuje nowy pomysł, który powinien mocno wpłynąć na jakość wykonania. I nie jest to zamiana tłuczka na młotek Chociaż jakbym poszukał swój studencki młotek geologiczny, to by dopiero mogło być

[domibobi]

Sądzę, że w temacie uszczelek do koszyków jesteśmy zabezpieczeni na wieki
A

a
Obecnie produkt jest dla mnie mocno zadowalający. Jeśli ktoś potrzebuje to zapraszam. Szczegóły realizacji wysyłki w pierwszym poście.

A jakby czasem ktoś potrzebował inny rozmiar to mogę też ogarnąć.
A

A
Górny rząd - średnia zewnętrzna
Dolny rząd - średnia wewnętrzna

[darkman]

Zgłaszam się bez skrępowania Biere pakiet.

[Peter007]

A 10x5x2,5?

[domibobi]

A 10x5x2,5?

Możesz mniej skrótowo, bo nie jestem pewien.

[domibobi]

Zgłaszam się bez skrępowania Biere pakiet.

Proszę Cię bardzo. Czekam na dane do wysyłki.

[Peter007]

A 10x5x2,5?

Możesz mniej skrótowo, bo nie jestem pewien.

Zewnętrzna 10mm, wewn. 5 i grubość 2,5mm

[domibobi]

Zewnętrzna 10mm, wewn. 5 i grubość 2,5mm

To się nie uda tym narzędziem. 10 mm można zamontować tylko jako średnica wewnętrzna.
