Sansui SR-212

Kosmiczne talerze z ramionami
Awatar użytkownika
decu
Posty: 72
Rejestracja: 11 wrz 2015, 00:39
Gramofon: Sansui SR-212

Sansui SR-212

Postautor: decu » 26 lis 2015, 23:09

Kupiłem jakiś czas temu tytułowy gramofon (http://www.vinylengine.com/library/sansui/sr-212.shtml). Przygotowałem mu miejsce na półce naściennej, gdzie gra sobie zabezpieczony przed wstrząsami i ciekawskimi dziećmi. Być może jestem po prostu głuchy, ale wszystko wydaje się brzmieć dobrze i działać sprawnie.
Jest jednak jedna rzecz która nie daje mi spokoju, a mianowicie gumowe nóżki- są to oryginały i po tych 40 latach trochę się wypaczyły- tylne "przysiadły" przez co cały gramofon stracił poziom. Będę chciał je wymienić- póki co nie znalazłem jednak godnego następcy i będę wdzięczny za cynk gdzie można odpowiednie amortyzujące nóżki kupić.
Druga sprawa to pasek- od poprzedniego właściciela otrzymałem informację, że gramofon niedawno był w serwisie gdzie igła została wymieniona, ale pasek już nie. Stąd w najbliższym czasie planuję kupić i wymienić pasek, a następnie przez jakiś czas cieszyć się tylko słuchaniem. Niby proste, ale niestety prawdopodobnie mam nerwicę natrectw i chciałbym za jednym zamachem zrobić wszystko co trzeba, żeby potem przez dłuższą chwilę mieć spokój. Dlatego zwracam się do Was z pytaniem- gdzie jeszcze w tym modelu warto zajrzeć i jakich zabiegów dokonać, żeby cieszyć się potem bezproblemową eksploatacją ? Czy ten model posiada jakieś "typowe problemy"?

Awatar użytkownika
Wojtek
Administrator
Posty: 22692
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa

Sansui SR-212

Postautor: Wojtek » 27 lis 2015, 16:48

Nie kojarzę typowych problemów specyficznych dla tego modelu :) Prosta konstrukcja.
Tubylcza wredota, tudzież insza kanalia
Wsparcie finansowe dla forum

Awatar użytkownika
decu
Posty: 72
Rejestracja: 11 wrz 2015, 00:39
Gramofon: Sansui SR-212

Re: Sansui SR-212

Postautor: decu » 14 gru 2015, 23:44

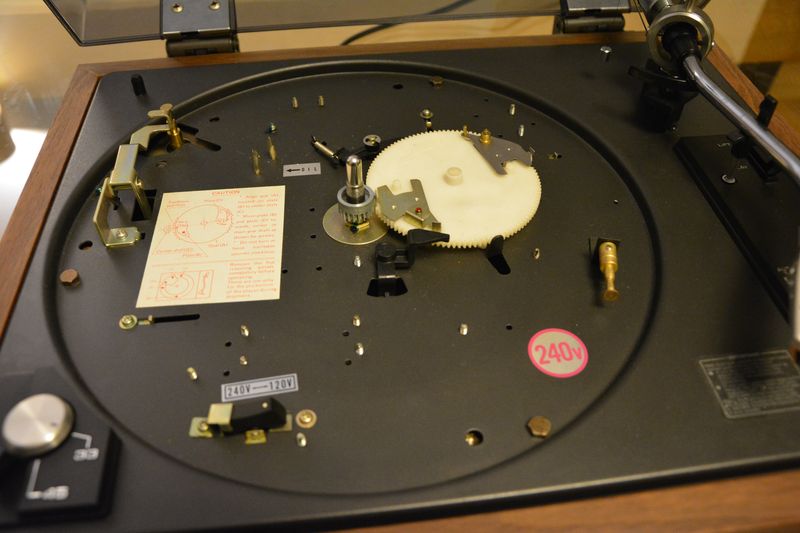

Zdjąłem talerz wraz z paskiem- no problem, żadnych segerów i zabezpieczeń. Moim oczom ukazuje się:

Widoczne są 2 "słomki" do smarowania silnika (wg instrukcji co 3 miesiące lub 200h słuchania). Nakapałem trochę oleju i przy okazji zaniepokoiła mnie jedna rzecz:

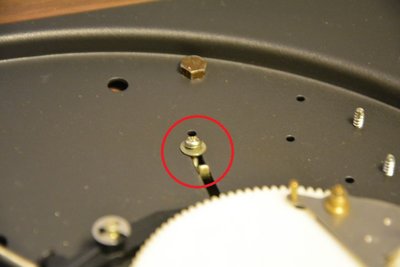

Widoczna na zdjęciu śrubka jest niedokręcona/luźna i układa się wraz z blaszką w nienaturalny sposób- za co ona odpowiada?
No i co dalej ? Jeśli chcę się dostać do nóżek, które przykręcone są nakrętkami od wewnątrz pudła, to mam to robić idąc "od góry", czy "od dołu"?
Nie wiem czy plastik, który widać od strony talerza jest zdejmowalny, czy powinienem raczej szukać dostępu od strony przytwierdzonej na zszywki "podłogi" gramofonu?
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.

Awatar użytkownika
decu
Posty: 72
Rejestracja: 11 wrz 2015, 00:39
Gramofon: Sansui SR-212

Re: Sansui SR-212

Postautor: decu » 05 sty 2016, 00:25

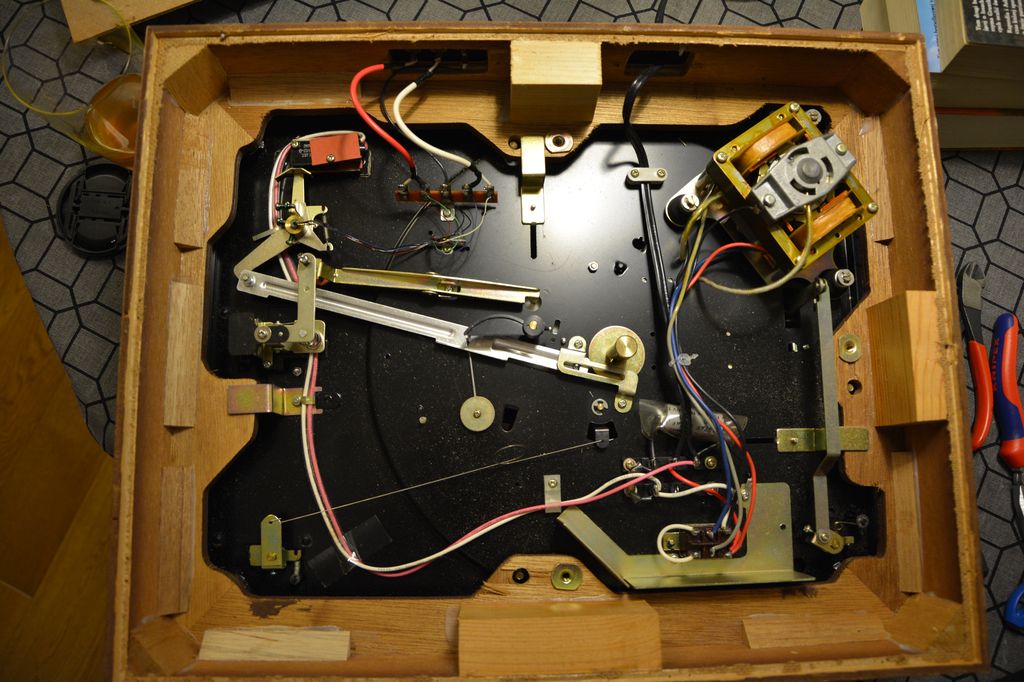

Rozebrałem rzęcha. Odpowiedź brzmi: od dołu.

Paździerzowa podłoga gramofonu zamocowana do drewnianej obudowy została usunięta poprzez usunięcie zszywek (firmowych) i gwoździków (zapewne dodanych przez serwisanta). W środku całkiem schludnie, nie licząc drobinek trocin, kurzu i okazjonalnych włosów, pełen ordung. Odpowiedź na moje drugi pytanie: owa zaznaczona śrubka podtrzymuje metalową łapkę (zdjęcie poniżej)- nie jest to element pracującego mechanizmu więc po prostu dokręcam, żeby śrubka nie latała i z głowy.

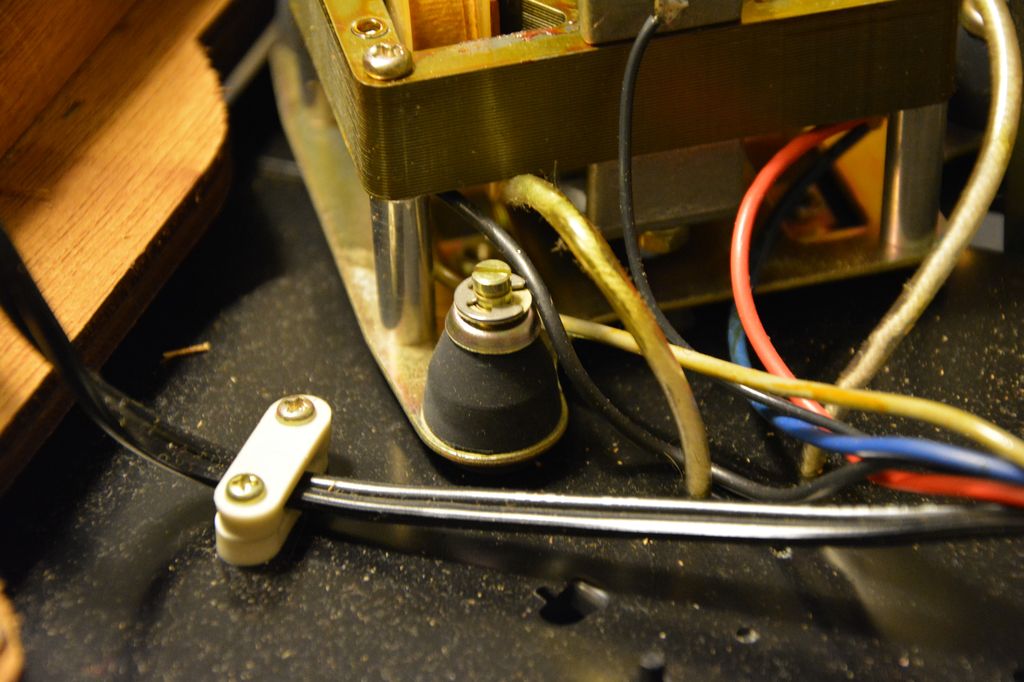

Elementy tłumiące zawieszenia silnika wyglądają dobrze, więc nie dotykam.

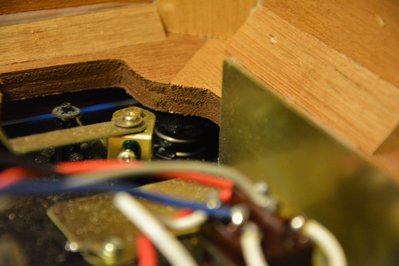

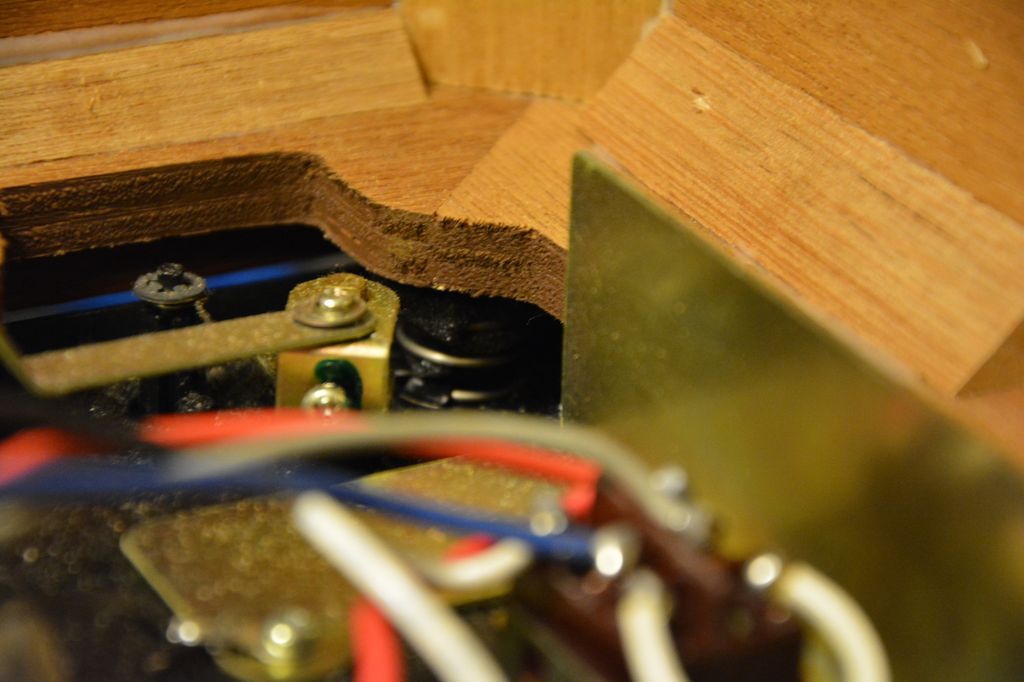

Jeśli chodzi o zawieszenie całości, to w sprężyny wsadzono kawałki gąbki, zapewne dla poprawienia tłumienia- zostawić to jak jest? (trochę słabo widać, ale te strzępy wystające ze sprężyny to właśnie gąbka)

Nóżki gramofonu mocowane są za pomocą śrub i nakrętek M3. Dziwi mnie, że zostały przykręcone do podłogi w miejscu gdzie nie mają żadnego podparcia od wewnątrz- "podłoga" gramofonu jest przez to narażona na znaczne obciążenia, ale skoro dała radę 40 lat, to chyba nie będę kombinował i wstawię nowe nóżki w starym miejscu.
Jeśli ktoś chciałby zasugerować co jeszcze powinienem sprawdzić, to byłbym wdzięczny. Jak kupię nożki, to odkurzam bebechy i zamykam na następne dziesięciolecia (mam nadzieję).
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.

Awatar użytkownika
Dante
Posty: 435
Rejestracja: 17 sty 2014, 00:30
Gramofon: S500/SL-Q33
Lokalizacja: Warszawa

Re: Sansui SR-212

Postautor: Dante » 05 sty 2016, 08:38

decu pisze:Jeśli chodzi o zawieszenie całości, to w sprężyny wsadzono kawałki gąbki, zapewne dla poprawienia tłumienia- zostawić to jak jest? (trochę słabo widać, ale te strzępy wystające ze sprężyny to właśnie gąbka)

Gąbka pracuje jak amortyzator, aby cała płyta zbytnio nie "podskakiwała" więc zdecydowanie zostawić ;)

Awatar użytkownika
Krzysztof_67
Posty: 109
Rejestracja: 10 sty 2013, 11:39
Lokalizacja: Łódź

Re: Sansui SR-212

Postautor: Krzysztof_67 » 05 sty 2016, 09:26

Decu, jedna istotna uwaga... no, może dwie ;)

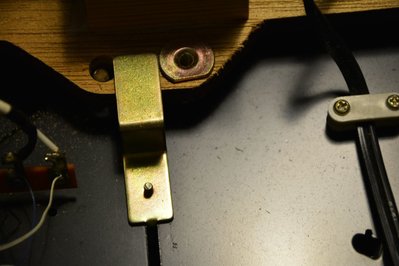

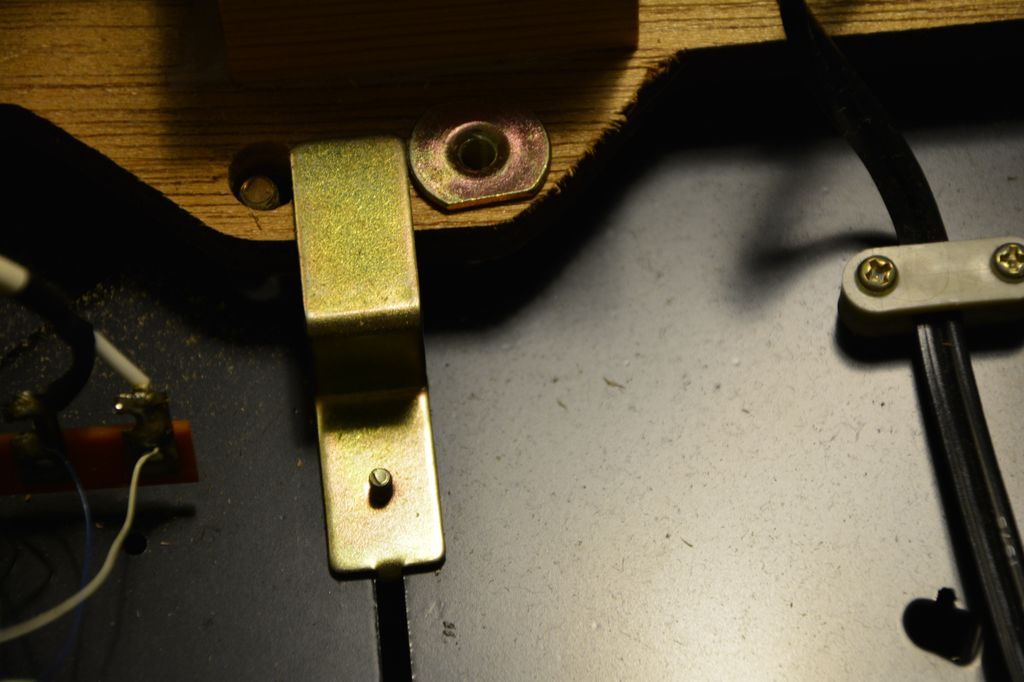

decu pisze:Odpowiedź na moje drugi pytanie: owa zaznaczona śrubka podtrzymuje metalową łapkę (zdjęcie poniżej)- nie jest to element pracującego mechanizmu więc po prostu dokręcam, żeby śrubka nie latała i z głowy.


Ta "śrubka" to element blokady elastycznie zawieszonej plinty. Po ich poluzowaniu i odsunięciu masz dostęp do pudła gramofonu od góry poprzez wyjęcie całej plinty, dlatego spód jest fabrycznie zszyty.

Jak napisał Dante, gąbki w sprężynkach tłumią drgania więc nie ruszać jeśli są w dobrym stanie, jeśli się sypią poszukaj gąbki o podobnej strukturze i wymień uszkodzone - warto o to zadbać.

Swoją drogą to fajny sprzęt, a właściwie producent, np dostajesz gramofon od razu z dwoma wałkami napędowymi - 50 / 60 Hz. Pierwsze widzę. :shock:

Awatar użytkownika
decu
Posty: 72
Rejestracja: 11 wrz 2015, 00:39
Gramofon: Sansui SR-212

Re: Sansui SR-212

Postautor: decu » 08 sty 2016, 00:09

Krzysztof_67, gdzie byłeś nim powyciągałem wszystkie zszywki i gwoździe ! :)
Faktycznie wygląda na to, że do wnętrza można się było dostać nieinwazyjnie. Podejrzewam jednak, że wówczas mógłbym narobić sporo szkód mając tylko 2 ręce do dyspozycji. Mam bardzo słaby zawias w pokrywie gramofonu i ona opada już przy delikatnym trąceniu, plinta nie wyszłaby raczej cała- ruch ograniczałyby kable, a więc musiałbym pracować w stresie.
Gąbki zostawiłem bo nie kruszą się, i nie sprawiają wrażenia zleżałych- prawdopodobnie nie siedzą tam od "nowości".
Nowe nóżki, a właściwie "wibroizolatory" ze sklepu gumowego zostały już zamocowane i sprzęt odzyskał poziom.
Teraz chciałbym jeszcze spróbować zajrzeć do zawiasu pokrywy, bo być może jest jeszcze jakaś opcja, żeby go usztywnić.
Poza tym pozostaje mi jeszcze kwestia igła/wkładka poruszona w innym wątku. (Dante @ Jaka to wkładka?)
Najważniejsze, że po ingerencji sprzęt nie gra gorzej, co było moim głównym zmartwieniem. Teraz tylko się zacząłem zastanawiać czy ciężarek antyskatingu nie zmienił położenia na podziałce- zabezpieczyłem go, żeby nie walił mi w osłonę podczas odwracania gramofonu do góry nogami, ale nie wziąłem pod uwagę, że jego linka może się przesunąć na podziałce...
Mój zapał nie gaśnie i zastanawiam się nad polerowaniem rantu talerza. (swoją drogą przeżyłem wielkie rozczarowanie, że jest to wydmuszka/odlew a nie pełny krążek :oops: ) Czy po takim zabiegu można go anodować w celu utrwalenia efektu ?

Awatar użytkownika
Krzysztof_67
Posty: 109
Rejestracja: 10 sty 2013, 11:39
Lokalizacja: Łódź

Re: Sansui SR-212

Postautor: Krzysztof_67 » 08 sty 2016, 08:53

To nie zdjąłeś pokrywy? Patrząc na manuala to aby zdjąć pokrywę trzeba ją najpierw przesunąć w bok a potem do góry. Zawiasy można odkręcić od obudowy, rozebrać i poprawić sprężynę.

decu pisze:swoją drogą przeżyłem wielkie rozczarowanie, że jest to wydmuszka/odlew a nie pełny krążek

Nie martw się, tak jest we wszystkich gramofonach (w zasadzie liczy się jedynie masa na obwodzie talerza). Nie jestem pewien ale wydaje mi się, że anodowanie zmatowi Ci powierzchnię talerza. Po polerowaniu możesz to polakierować lub zabezpieczyć woskiem.

decu pisze:Teraz tylko się zacząłem zastanawiać czy ciężarek antyskatingu nie zmienił położenia na podziałce

Poszukaj instrukcji obsługi, tam jest opisana procedura ustawiania antyscatingu - poczytaj bo i tak przy zmianie nacisku igły musisz zmieniać to ustawienie.

Awatar użytkownika
decu
Posty: 72
Rejestracja: 11 wrz 2015, 00:39
Gramofon: Sansui SR-212

Re: Sansui SR-212

Postautor: decu » 09 sty 2016, 17:46

Masz rację, zepchnięcie pokrywy z zawiasu było proste- nie zrobiłem tego, bo kiedy grzebałem w gramofonie do góry nogami pokrywa dawała równe podparcie.
Z zawiasem też prosta sprawa- oczywiście, żeby do tego dojść musiałem go zdjąć... Regulacja odbywa się przez kręcenie śrubką dostępną od tyłu gramofonu- robiłem to wcześniej, ale wkręcałem i wkręcałem, a nic się nie poprawiło i myślałem, że sprężyny są do bani. Żeby usztywnić zawias trzeba kręcić w kierunku przeciwnym do wskazówek zegara tzn. wykręcać śrubę. Teraz stoi sztywno i nie kłapie :)
W temacie anodowania- przemyślałem wszystko i w tym starociu pozostanę chyba w zgodzie z oryginałem.
Myślę, że przy zastosowaniu elektropolerowania a następnie anodowania udałoby się uzyskać bardzo równą i błyszczącą powierzchnię, ale przetestuję to może przy innej okazji.
Instrukcję postudiuję i niedługo może zdecyduję się na zmianę igły. Wtedy zajmę się też antyskatingiem i przydługimi śrubami mocującymi wkładkę. Swoją drogą widziałem je w instrukcji i tam też wyglądają na długie- być może są one oryginalne i do oryginalnej wkładki pasowały, a przy zmianie ktoś nie zadał sobie trudu ich dostosowania/wymiany.

Awatar użytkownika
decu
Posty: 72
Rejestracja: 11 wrz 2015, 00:39
Gramofon: Sansui SR-212

Re: Sansui SR-212

Postautor: decu » 31 sty 2016, 23:47

Jeszcze raz zwracam się do Was o pomoc. Wydrukowałem "płytę" stroboskopową i gramofon minimalnie, ale jednak za szybko obraca talerz- co kilka sekund znaczniki na płycie przemieszczają się o jedną szerokość znacznika- to niby nie wiele, ale skoro mają stać, a nie stoją to chyba nie jest dobrze. Jaki są moje opcje, żeby ew. skorygować ten błąd ?
Na marginesie- wziąłem się, za ustawianie nacisku i okazało się, że obciążnik ze skalą zostały zamocowane tyłem naprzód:)
Zdziwiło mnie to, że wartości na skali zmieniają się odwrotnie niż wskazuje logika- chcę dociążyć, a wkładka leci do góry...
To chyba ostatecznie dowodzi, że historie o tym jak to gramofon był niedawno serwisowany mogę włożyć między bajki.
Jutro wezmę z roboty szczypczyki, zdemontuję wkładkę, żeby się upewnić co to za model AT i będę Was prosił o pomoc w doborze igły.

Awatar użytkownika
Krzysztof_67
Posty: 109
Rejestracja: 10 sty 2013, 11:39
Lokalizacja: Łódź

Re: Sansui SR-212

Postautor: Krzysztof_67 » 01 lut 2016, 08:25

decu pisze: co kilka sekund znaczniki na płycie przemieszczają się o jedną szerokość znacznika


Tu nie ma prostej regulacji prędkości obrotowej talerza. Takim przesunięciem zupełnie bym się nie przejmował, zwłaszcza że zapewne używałeś do oświetlenia tarczy lampki zasilanej z sieci. Odchyłki częstotliwości sieci, nierównomierność pracy silnika i już masz przyczynę przesunięć.

Awatar użytkownika
Wojtek
Administrator
Posty: 22692
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa

Sansui SR-212

Postautor: Wojtek » 01 lut 2016, 10:11

Nie ma czym się martwić. Takie odchyły są "zgodne z normą" w tym wypadku ;)

decu pisze:historie o tym jak to gramofon był niedawno serwisowany mogę włożyć między bajki.

Raczej tak, chociaż kto wie. Może serwisował ktoś inny, a poprzedni właściciel nie bardzo ogarniał? :)
Z drugiej strony, gramofon prawidłowo zapakowany do wysyłki nie powinien mieć przeciwwagi na ramieniu.

decu pisze:zdemontuję wkładkę, żeby się upewnić co to za model AT

A może wystarczy zdjęcie? :)
Tubylcza wredota, tudzież insza kanalia
Wsparcie finansowe dla forum

Awatar użytkownika
decu
Posty: 72
Rejestracja: 11 wrz 2015, 00:39
Gramofon: Sansui SR-212

Re: Sansui SR-212

Postautor: decu » 01 lut 2016, 13:38

Z obrotami mnie uspokoiliście Panowie, dzięki- było to moje największe zmartwienie.
Wojtku:
zdjęcia wkładki zamieszczałem tutaj:
Jaka to wkładka?
tam też wspominałem o moich wątpliwościach względem rzekomego serwisu- podsumowując:
-gramofon miał sparciałe i klapnięte nóżki, przez co nie pracował w poziomie i z tyłu opierał się na osłonie silnika a nie na nóżkach
-użyto zbyt długich śrubek w headshellu, przez co nienaturalnie opierają się o wkładkę
-nie wymieniono paska
-źle zamocowana była przeciwwaga ramienia
Dlatego chciałbym wymienić igłę- podobno wymieniali, ale nie chcę ryzykować.
W kwestii transportu- nic nie było zdemontowane. Tyle dobrego że gramofon przyjechał z niedaleka i nie z kurierem w paczce, tylko przez osobę pośredniczącą, poinformowaną co wiezie. Rookie mistake. :oops:

Awatar użytkownika
Wojtek
Administrator
Posty: 22692
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa

Sansui SR-212

Postautor: Wojtek » 01 lut 2016, 14:00

No to już dostałeś odpowiedź i wiesz co masz :) Nie musisz demontować wkładki.

decu pisze:Dlatego chciałbym wymienić igłę- podobno wymieniali, ale nie chcę ryzykować.

Rozsądnie. Popieram.
Tubylcza wredota, tudzież insza kanalia
Wsparcie finansowe dla forum

Awatar użytkownika
decu
Posty: 72
Rejestracja: 11 wrz 2015, 00:39
Gramofon: Sansui SR-212

Re: Sansui SR-212

Postautor: decu » 01 lut 2016, 18:33

Tak, Dante napisał, że to Audio Technica AT10, AT11 lub AT12, ale z tego co czytałem one mają różne zamienniki igieł. Co dla mnie ważniejsze mają też różny sugerowany nacisk- w tej chwili muszę go rozpoznać bo rozregulowałem ramię przekładając obciążnik na właściwą stronę.
Nasunęła mi się jeszcze jedna wątpliwość. Kiedy podczas odtwarzania podniosę ramię za pomocą dźwigni, to gdy je potem opuszczam poprzez proste przesunięcie dźwigni, to igła spada na płytę dosyć gwałtownie. Czy ja mam tę dźwignię przesuwać z wyczuciem, czy zawodzi jakiś mechanizm, który powinien odpowiadać za "miękkie lądowanie". Problem nie występuje przy rozpoczęciu odtwarzania "z automatu"- tu igła opada powoli i z wdziękiem.
Pozostając w tym temacie: jak przesmarować windę w tym modelu? Nie mam pojęcia jak się do niej dobrać, w manualu nie ma o tym wzmianki.
