Płyta stroboskopowa

Post autor: Agares » 02 sty 2011, 20:10

Witam,
poszukuję wzoru płyty stroboskopowej(celem upewnienia się co do prawidłowości obrotów). Nie mogę go nigdzie znaleźć. Ma może ktoś z was?

Awatar użytkownika
Wojtek
Administrator
Posty: 24232
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa

Płyta stroboskopowa

Post autor: Wojtek » 02 sty 2011, 21:57

To coś kiepsko googlowałeś. Wpisanie hasła "strobe disc" wywaliło kilka dobrych trafień :)

http://www.vinylengine.com/strobe-discs.shtml
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268

Awatar użytkownika
Sindsoron
Posty: 1346
Rejestracja: 17 wrz 2010, 13:56
Lokalizacja: Wrocław

Płyta stroboskopowa

Post autor: Sindsoron » 02 sty 2011, 22:00

Collection

Power Amp: Hitachi HMA-7500
Control Amp: Hitachi HCA-7500
Turntable: Rotel RP-3000 + SME 3009 II Non Improved
Deck: Akai GXC-760D
Speakers: Usher S-520 II
Headphones: Audio-Technica ATH-ES700
Sound Card: Asus Xonar Essence ST

Awatar użytkownika
Wojtek
Administrator
Posty: 24232
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa

Płyta stroboskopowa

Post autor: Wojtek » 02 sty 2011, 22:20

Myślę, że wystarczy samorobny wydruk :)
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268

Agares
Posty: 42
Rejestracja: 06 paź 2010, 11:18

Płyta stroboskopowa

Post autor: Agares » 02 sty 2011, 22:27

Wydrukowałem sobie, położyłem na gramofonie. Teraz pytanko: Czy jak widzę rozmazane szare prążki, to znaczy że prędkość jest ok? Czy powinny być takie same paski jak na zatrzymanym?

Awatar użytkownika
Wojtek
Administrator
Posty: 24232
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa

Płyta stroboskopowa

Post autor: Wojtek » 02 sty 2011, 22:39

A przeczytałeś instrukcję umieszczoną na stronie, z której ściągnąłeś szablon? :)

Poświeć światłem z bliska na krążek stroboskopowy (lampa pod sufitem może nie wystarczyć :). Paski powinny wydawać się stojące w miejscu.
Jeśli paski nie stoją w miejscu, a przesuwają się w lewo lub w prawo to znaczy, że obroty są odpowiednio za wolne bądź za szybkie.
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268

Agares
Posty: 42
Rejestracja: 06 paź 2010, 11:18

Re: Płyta stroboskopowa

Post autor: Agares » 02 sty 2011, 23:10

Wojtek pisze:A przeczytałeś instrukcję umieszczoną na stronie, z której ściągnąłeś szablon? :)

Poświeć światłem z bliska na krążek stroboskopowy (lampa pod sufitem może nie wystarczyć :). Paski powinny wydawać się stojące w miejscu.
Jeśli paski nie stoją w miejscu, a przesuwają się w lewo lub w prawo to znaczy, że obroty są odpowiednio za wolne bądź za szybkie.

No właśnie nie wiem ile to jest "blisko". Świeciłem z jakichś ~15-20cm i było tak jak mówię(rozmyte paski, które wyglądały jakby stały w miejscu).

Awatar użytkownika
Wojtek
Administrator
Posty: 24232
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa

Płyta stroboskopowa

Post autor: Wojtek » 02 sty 2011, 23:28

Agares pisze:(rozmyte paski, które wyglądały jakby stały w miejscu)
No i o to chodzi.
Agares pisze:i było tak jak mówię
W sensie że tak?
Agares pisze:Czy jak widzę rozmazane szare prążki, to znaczy że prędkość jest ok?
To chyba nie brzmiało tak samo :)
"Rozmazane szare prążki" kontra "rozmyte paski, które wyglądały jakby stały w miejscu" :) Znaku równości znaczeniowej nie stawiam ;)
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268

Agares
Posty: 42
Rejestracja: 06 paź 2010, 11:18

Płyta stroboskopowa

Post autor: Agares » 03 sty 2011, 15:50

No jak dla mnie to oba te wyrażenia znaczą to samo, ale nie mówię że z "bocznej perspektywy" nie jest inaczej :). Grunt, że prędkość jest ok. Dzięki za pomoc.

Awatar użytkownika
Wojtek
Administrator
Posty: 24232
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa

Płyta stroboskopowa

Post autor: Wojtek » 03 sty 2011, 17:32

Spoko. Temat przyklejam :)
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268

Awatar użytkownika
JacK
Posty: 2472
Rejestracja: 12 kwie 2011, 11:30
Gramofon: Kuzma Stabi S
Lokalizacja: Bielsko - Biała

Re: Płyta stroboskopowa

Post autor: JacK » 13 gru 2011, 16:41

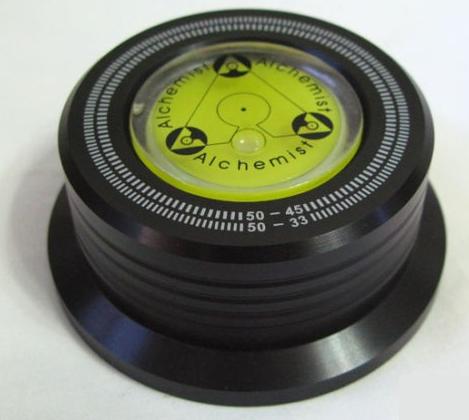

Od chińczyków z HK za pośrednictwem eBay można kupić docisk gramofonowy typu 3 w 1 sygnowany marką Alchemist. Koszt stosunkowo niewielki, a otrzymujemy docisk 280g z naniesioną podziałką stroboskopową oraz z poziomicą pośrodku.
:)
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.
Kuzma Stabi S, Rega RB300, Dynavector DV - 10X5, Sonneteer's Sedley (first edition), AVM Competition, B&W CDM1NT

Awatar użytkownika
Krzyś
Posty: 467
Rejestracja: 23 kwie 2010, 21:52

Płyta stroboskopowa

Post autor: Krzyś » 15 lut 2012, 20:28

I jeszcze czym najlepiej świecić na płytę stroboskopową:
eenneell pisze:1. Swietlówka, lub diodowa "żarówka" (12 lub 230V) daja swiatło "cyfrowe" i "szablon stoi" -widać ostro :?:
2. Żarówka wolframowa światło "analogowe"- i widać tak sobie :cry:
warm regards,
Krzysztof Kaspruk

Gramofon: Sharp RP-107/117 x3, Sharp Optonica RP-114, Lenco L75, Technics SL-BL3
Wkładka: Stanton L720EE (T4P), Stanton 500v3
Wieża: Sony

Awatar użytkownika
Kocewicz
Posty: 739
Rejestracja: 25 lip 2012, 19:12
Lokalizacja: Zgierz

Płyta stroboskopowa

Post autor: Kocewicz » 25 lip 2012, 20:55

Mam taki program na dysku - "strobo". Waży to 44 KB, generuje tarcze stroboskopowe o dowolnej prędkości z zakresu 10 - 1000 obrotów (z dokładnością do 1) i częstotliwości błyskania 50 lub 60 Hz. Program komunikuje się bezpośrednio z drukarką. Przy wydrukowaniu na grubszym papierze, takie tarcze mogą posłużyć dłużej niż kilka razy (mi zwykłe kartki się dość szybko pofalowały). Program jest bodajże po francusku.
Nie pamiętam, skąd to pobierałem, ale zainteresowanym mogę wysłać paczkę emalią.
Are you Shure?

Awatar użytkownika
vinylpiotrek
Posty: 2197
Rejestracja: 12 lip 2012, 20:51
Lokalizacja: Łódź

Płyta stroboskopowa

Post autor: vinylpiotrek » 27 lip 2012, 15:17

Tylko ta dokładność mała, jak jest 331/3 to pokazuje, że za szybko :P
Obrazek

Awatar użytkownika
arturromarr
Posty: 84
Rejestracja: 09 sie 2012, 22:53
Lokalizacja: Łódź

Re: Płyta stroboskopowa

Post autor: arturromarr » 20 kwie 2013, 00:56

Mam pytanie: czy używacie często tych tarcz?
Jeśli tak to można by zrobić taki nasz forumowy wzór do pobierania dla wszystkich z logiem.
Co Wy na to?
