NAD 5120 - problem ze zmianą prędkości

#1

Post autor: piatektrzynastego »

Witajcie,

Mam problem ze zmianą prędkości obrotowej w gramofonie NAD 5120.
Nagrałem filmik:
https://youtu.be/Zl7QmWs71F8

Da się to jakoś naprawić? Wydaje mi się, że pasek jest za nisko, dochodzi prawie do dolnej krawędzi koła napędzającego talerz.
Awatar użytkownika
Bacek
Posty: 2572
Rejestracja: 04 gru 2013, 22:06
Gramofon: Kenwood L-07D
Lokalizacja: Poznań

Re: NAD 5120 - problem ze zmianą prędkości

#2

Post autor: Bacek »

Może subplatter masz jakoś źle założony. Tu widać że pasek chodzi w połowie wysokości. Cudów nie ma, albo rolki za nisko albo talerz za wysoko.

https://m.facebook.com/turntableguy/vid ... cated&_rdr
Klipsch LaScala i analogowo cyfrowa herezja.
piatektrzynastego
Posty: 12
Rejestracja: 03 cze 2021, 12:14

Re: NAD 5120 - problem ze zmianą prędkości

#3

Post autor: piatektrzynastego »

Bacek pisze:
18 wrz 2021, 14:41
albo rolki za nisko albo talerz za wysoko
Teoretycznie masz rację, ale wygląda to tak, że w momencie przełączania z 33 na 45 obrotów silnik faktycznie wydaje się być za nisko:
https://www.youtube.com/watch?v=g_iwZ5IKR0w
ale w momencie przełączania z 45 na 33 obroty wydaje się znowu być za wysoko, bo ten "haczyk" mający za zadanie ściągnąć go w dół nie jest w stanie go dosięgnąć: https://www.youtube.com/watch?v=WxDtdzKaHbQ
Oczywiście wcześniej przełożyłem go tam ręcznie ;)
Awatar użytkownika
varrol
Posty: 92
Rejestracja: 09 lis 2021, 08:46
Gramofon: Pioneer PL-71

Re: NAD 5120 - problem ze zmianą prędkości

#4

Post autor: varrol »

Załączam Manuela:
Nad-5120-Service-Manual.pdf
NAD 5120 Service Manual
(1.93 MiB) Pobrany 19 razy
Mam podobny problem - u Ciebie ta tuleja na silniku jest za wysoko - teoretycznie trzeba poluzować śrubkę i upuścić ją, tak żeby była 0,25mm nad górą prowadnicy. Teoretycznie, bo u mnie śrubki odkręcić się nie da - albo zapieczona, albo ktoś ją młotkiem zakuł (mam wgniecenia na tulejce). Na filmie, https://www.youtube.com/watch?v=AExpBiiYEfk jest pokazane jak odkręcać.

Z drugiej strony - u mnie tulejka jest niby ok, ale przy przełączeniu obrotów pasek podnosi ją w górę - ma luz na silniku - i potem już pasek wpada poziomo.

Także w sumie nie bardzo wiem jak to ugryźć - czy rozwiercać śrubkę kontrującą, potem rozbierać silnik i kasować luz, czy zostawić jak jest i ręczna zmiana na 45 obrotów :)
Awatar użytkownika
varrol
Posty: 92
Rejestracja: 09 lis 2021, 08:46
Gramofon: Pioneer PL-71

Re: NAD 5120 - problem ze zmianą prędkości

#5

Post autor: varrol »

Mały raport z placu boju - na tym filmie co załączyłem jest źle pokazane jak rozbierać silnik - narobiłem sobie przez to sporo biedy. Generalnie trzeba podważyć z samego brzegu - i wtedy lekko się rozdziela. Efektem podważania jak na filmie było u mnie zerwanie nitów tych elementów z zębami ze środka i musiałem to na nowo zakuwać - plus taki, że solidniejsze nity dałem.

Natomiast nie jestem w stanie ustawić mechanizmu zmiany prędkości - robię jak w instrukcji i efekt jest taki, że pasek wciska się pomiędzy prowadnicę a rolkę (rolka się podnosi). Może łożysko w silniku opadło i trzpień nie powinien się ruszać góra/dół?
Awatar użytkownika
varrol
Posty: 92
Rejestracja: 09 lis 2021, 08:46
Gramofon: Pioneer PL-71

Re: NAD 5120 - problem ze zmianą prędkości

#6

Post autor: varrol »

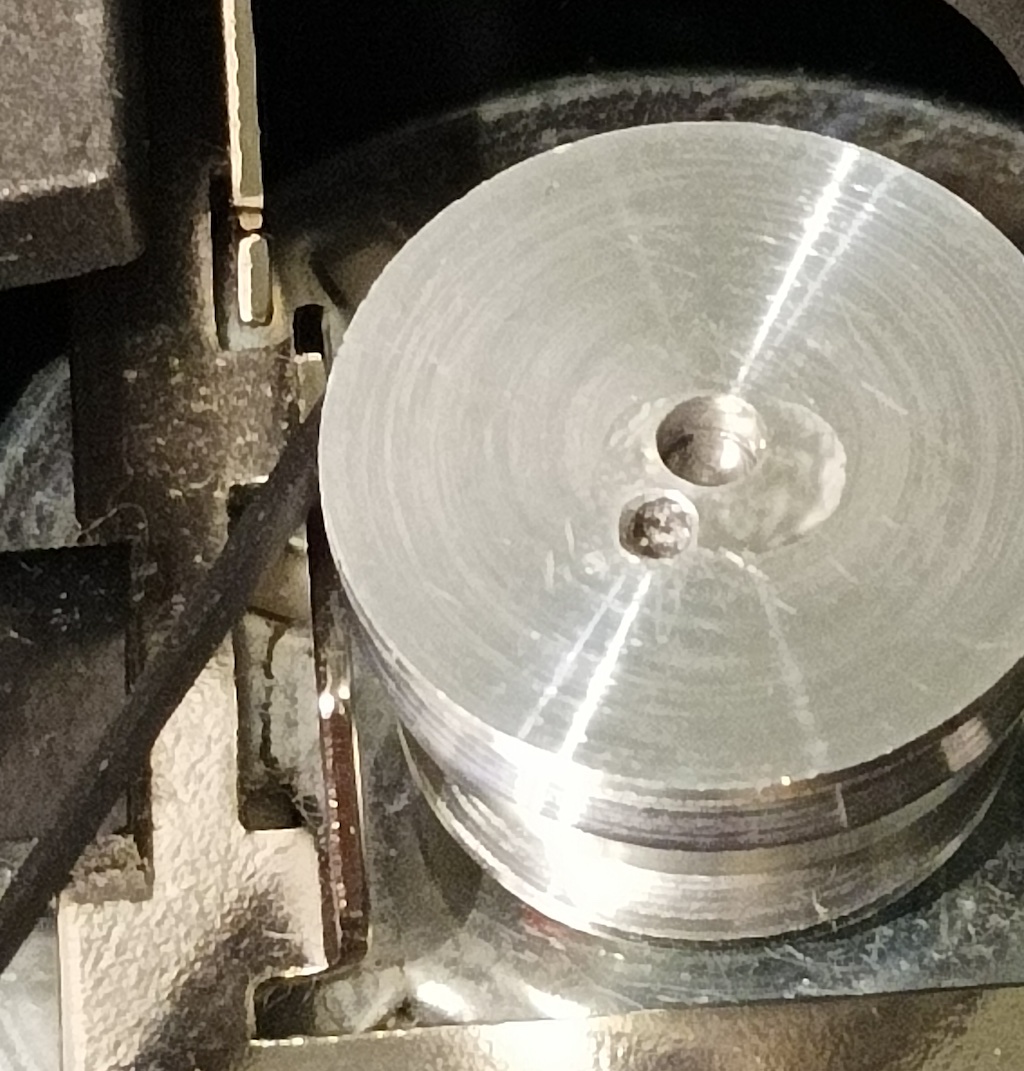

W instrukcji jest błędnie opisane jak ustawiać mechanizm zmiany prędkości - tak naprawdę ta niższa prowadnica musi być zaraz obok drugiego pierścienia rolki (patrząc od góry), a rolka na takiej wysokości, żeby pasek prawie dotykał tej prowadnicy przy 45rpm. Wrzucam zdjęcie - może pomoże.
Załączniki
