JVC JL-A15 i L-A11 proste serwisowanie
Witam i proszę o radę.
Wszedłem w posiadanie niesprawnego bez paska JVC JL-15. Wybrałem na North jeden z dwóch propnowanych do tego modelu 176mm i po zamontowaniu gra słyszalne wolniej od Wegi z regulacją. Czy to wina paska? Czy można regulować prędkość silnika? W instrukcji nic na ten temat nie piszą. Nie działa też powrót ramienia a przy Reject winda tylko poniesie i opuści ramię, i nie wył. się przy końcu płyty. Silnik staruje na wyłączniki. Ale przy dotknięcie białego dzyndzla po prawej to silnik sie wyłączył. Tak jak by nie bylo kontaktu ramienia z mechanizmami... Slabo się znam i poza zdjeciem talerza boje sie bardziej rozkręcić.
Full manual się zrobił. Ale podoba mi sie skubaniec... Dzieki za pomoc
Wszedłem w posiadanie niesprawnego bez paska JVC JL-15. Wybrałem na North jeden z dwóch propnowanych do tego modelu 176mm i po zamontowaniu gra słyszalne wolniej od Wegi z regulacją. Czy to wina paska? Czy można regulować prędkość silnika? W instrukcji nic na ten temat nie piszą. Nie działa też powrót ramienia a przy Reject winda tylko poniesie i opuści ramię, i nie wył. się przy końcu płyty. Silnik staruje na wyłączniki. Ale przy dotknięcie białego dzyndzla po prawej to silnik sie wyłączył. Tak jak by nie bylo kontaktu ramienia z mechanizmami... Slabo się znam i poza zdjeciem talerza boje sie bardziej rozkręcić.
Full manual się zrobił. Ale podoba mi sie skubaniec... Dzieki za pomoc
Ostatnio zmieniony 31 sty 2021, 19:14 przez jaca1970, łącznie zmieniany 1 raz.
Jesień/zima - Universum 6000 by Micro Seiki, EMPIRE 5000, PRE by Jaceulek, Drewnopodobny ROTEL 402, Marantz LD 100. Wiosna/lato - Combo Schneider: Dual 1235, Shure V15 III i kolumny Philips KD - 1034.
- Wojtek
- Administrator
- Posty: 41543
- Rejestracja: 02 lut 2009, 02:59
- Lokalizacja: Warszawa
- Kontakt:
Re: JVC JL-A15 obroty i inne kłopoty
Upewniłbym się jaka jest właściwa długość paska do tego modelu.
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
http://www.winyl.net/viewtopic.php?f=6&t=6268
- jaca1970
- Posty: 1740
- Rejestracja: 02 mar 2018, 15:21
- Gramofon: Universum 6000
Re: JVC JL-A15 i L-A11 proste serwisowanie
udało się dobrać pasek do tego modelu.
Jesień/zima - Universum 6000 by Micro Seiki, EMPIRE 5000, PRE by Jaceulek, Drewnopodobny ROTEL 402, Marantz LD 100. Wiosna/lato - Combo Schneider: Dual 1235, Shure V15 III i kolumny Philips KD - 1034.
- jaca1970
- Posty: 1740
- Rejestracja: 02 mar 2018, 15:21
- Gramofon: Universum 6000
Re: JVC JL-A15 i L-A11 proste serwisowanie
Wszystko się zaczęło od wymiany paska do JVC Jl-A15...
potem za pomocą kolegi Olsza84 rozkręciłem i naprawiłem w nim auto-return i przesmarowałem trzpień gramofonu (bolec napłyty)
....

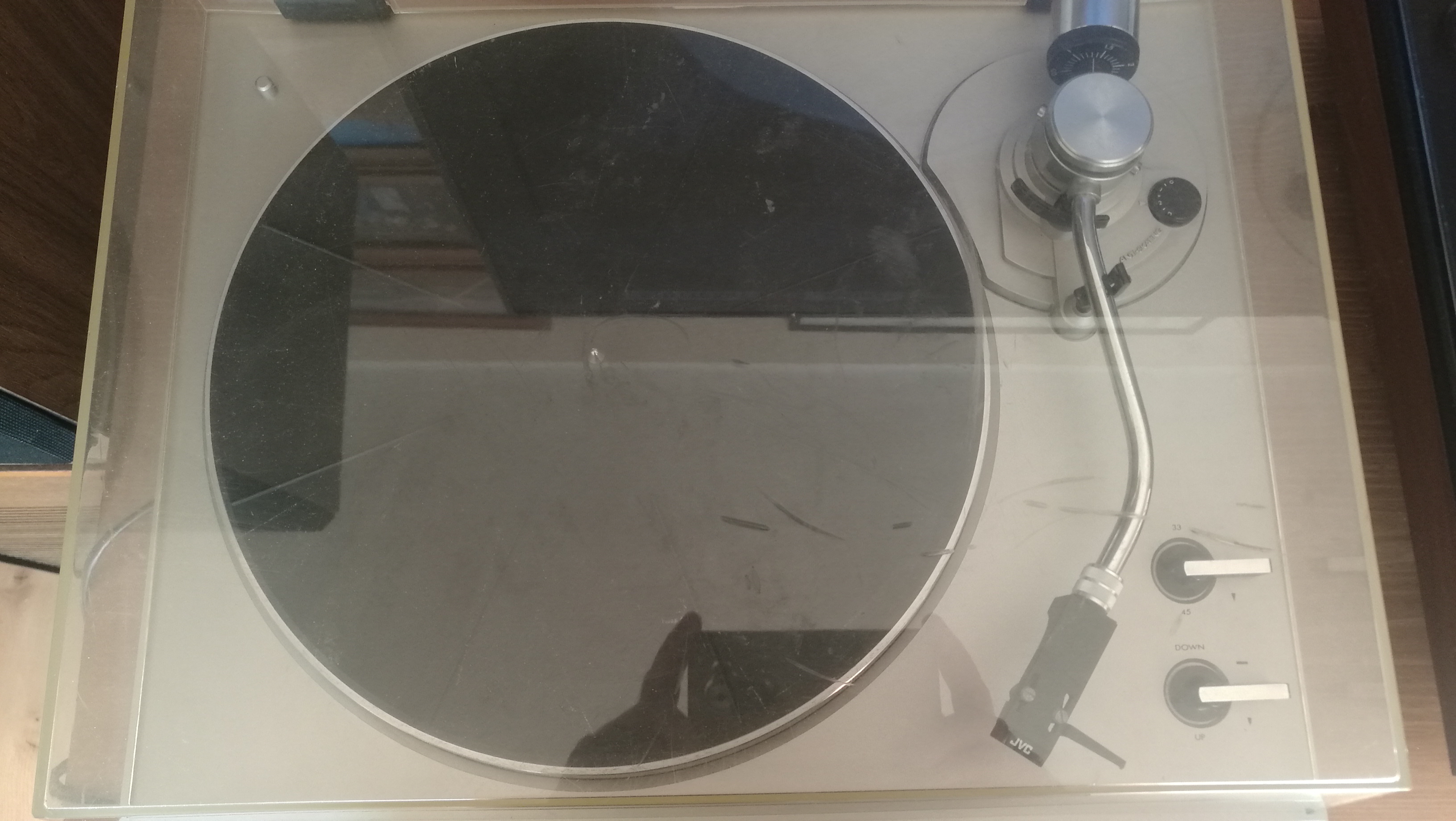

Ostatnio wszedłem w posiadanie JVC L A-11 podstawowy paskowiec ( 1978-1980) troszkę zaniedbany, pokrywa cała, technicznie wszystko działa. Postanowiłem go trochę poczyścić….

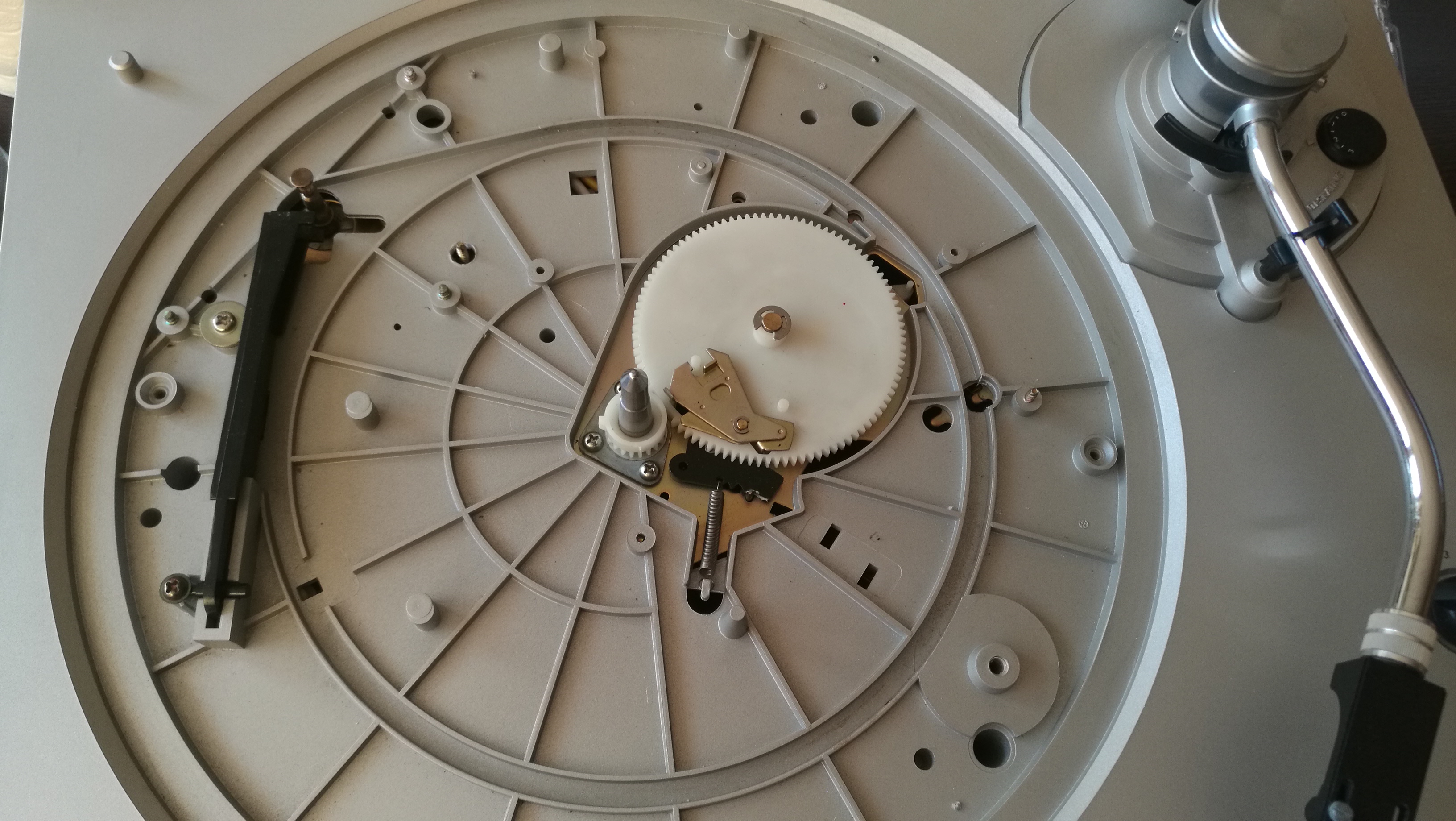

Pierwsza cześć trzpień, czyli jazda talerza na wolnych obrotach, w tym celu należy zdjąć matę i delikatnie zdjąć pasek z rolki silnika, dalej puścić talerz w ruch, jeśli będzie wyraźnie zwalniał to czyszczenie konieczne, ten opór ma wpływ na pasek, prędkość talerza itd. Metalowy talerz należy zdejmować delikatnie pod nimi elementy napędu i sterowania gramofonem, jak zejdzie to dalej...

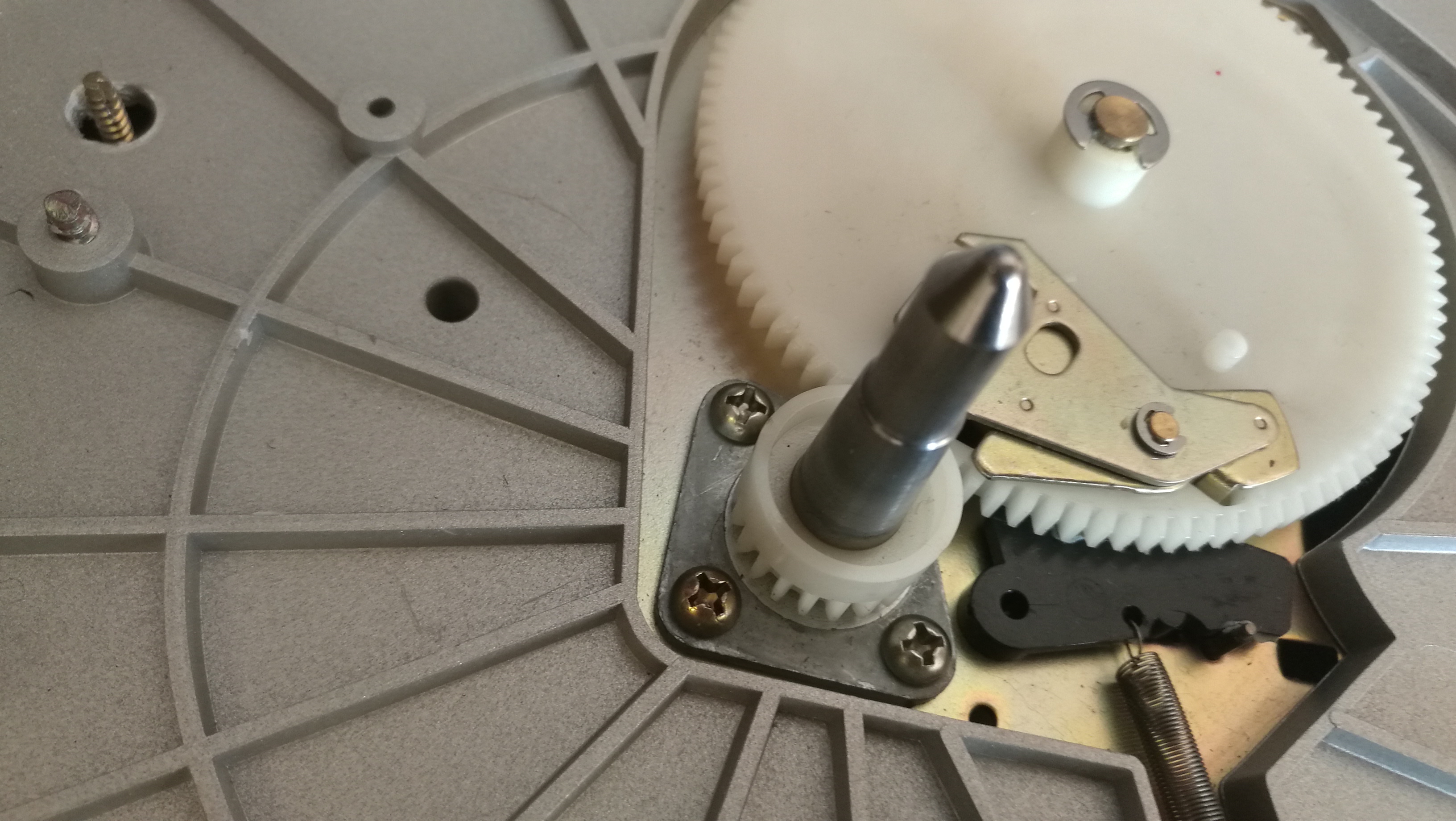

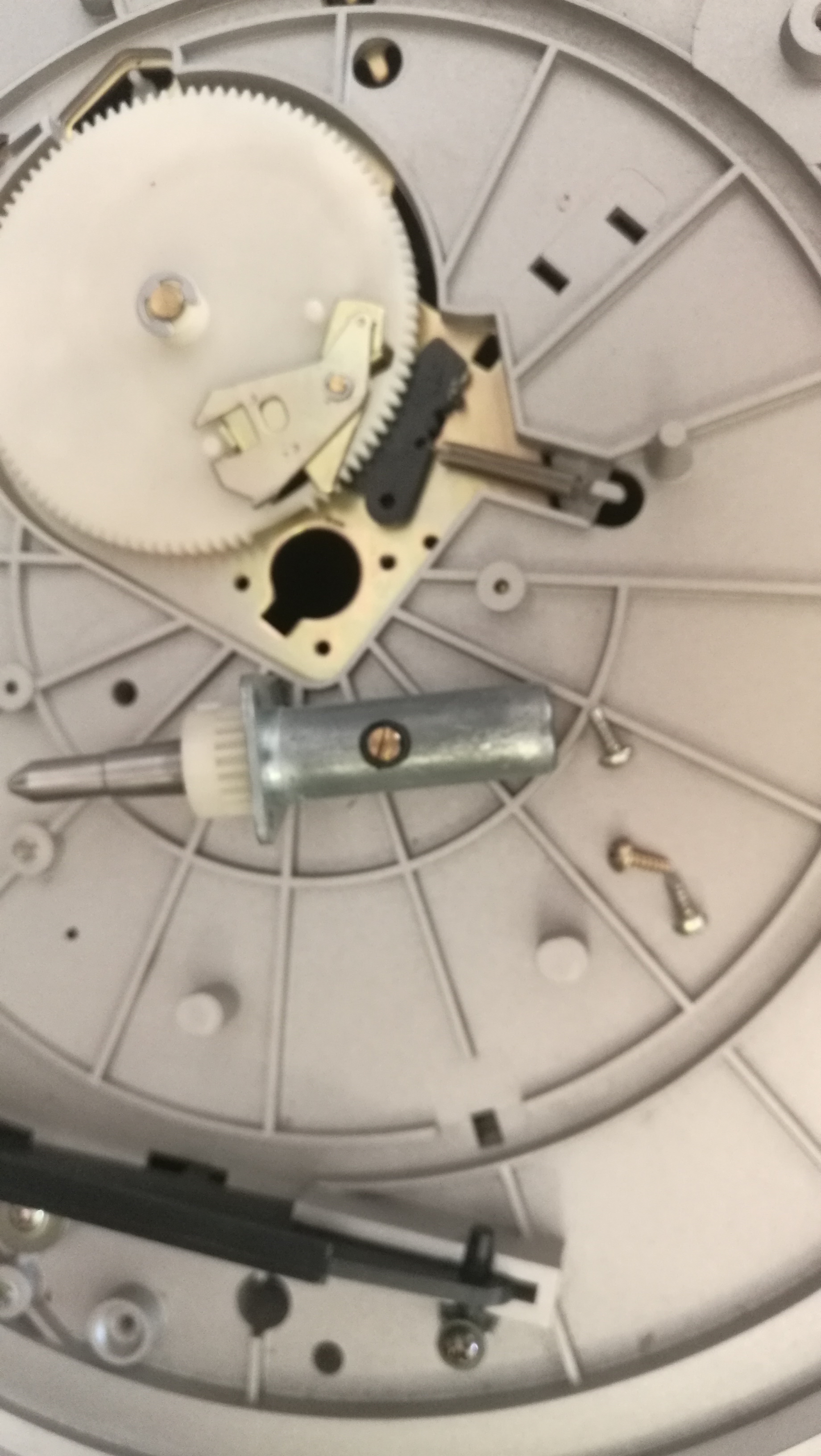

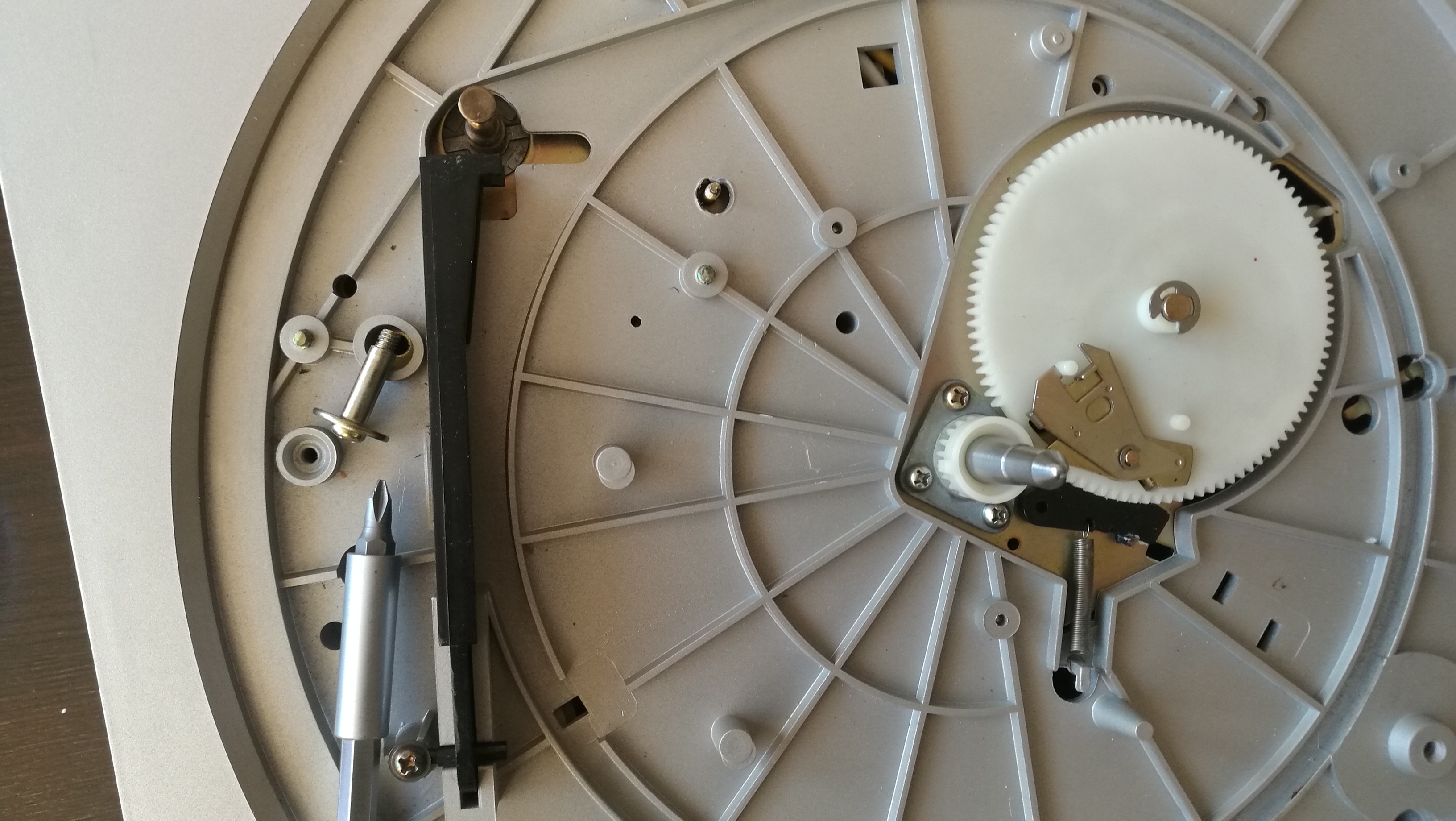

Śrubokręt krzyżak odkręcamy trzy śruby przy trzpieniu - ( to ten bolec na środku na który wkładamy płyty )

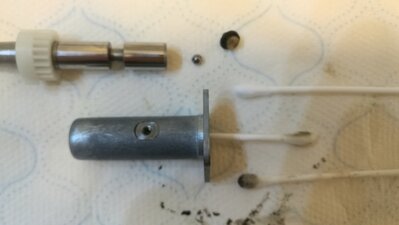

dalej odkręcamy boczną małą śrubkę, uwaga w środku jest metalowa kuleczka łożyska, czyścimy wszystko dokładnie,
następnie smarujemy, kuleczka do środka, skręcanie i trzpień wraca na swoje miejsce - 3 śrubki krzyżak
teraz można założyć talerz i sprawdzić czy jest poprawa wolnych obrotów.
u mnie różnica widoczna od razu, teraz talerz kręci się swobodnie prawie bez oporów..
polecam użytkowników paskowych JVC takie ćwiczenie - nic trudnego, na YT jest pomocny filmik
dalej rozkręciłem i przesmarowałem silnik gramofonu,
jeśli to kogoś interesuje to mogę opisać.
potem za pomocą kolegi Olsza84 rozkręciłem i naprawiłem w nim auto-return i przesmarowałem trzpień gramofonu (bolec napłyty)
....
Ostatnio wszedłem w posiadanie JVC L A-11 podstawowy paskowiec ( 1978-1980) troszkę zaniedbany, pokrywa cała, technicznie wszystko działa. Postanowiłem go trochę poczyścić….
Pierwsza cześć trzpień, czyli jazda talerza na wolnych obrotach, w tym celu należy zdjąć matę i delikatnie zdjąć pasek z rolki silnika, dalej puścić talerz w ruch, jeśli będzie wyraźnie zwalniał to czyszczenie konieczne, ten opór ma wpływ na pasek, prędkość talerza itd. Metalowy talerz należy zdejmować delikatnie pod nimi elementy napędu i sterowania gramofonem, jak zejdzie to dalej...
Śrubokręt krzyżak odkręcamy trzy śruby przy trzpieniu - ( to ten bolec na środku na który wkładamy płyty )
dalej odkręcamy boczną małą śrubkę, uwaga w środku jest metalowa kuleczka łożyska, czyścimy wszystko dokładnie,
następnie smarujemy, kuleczka do środka, skręcanie i trzpień wraca na swoje miejsce - 3 śrubki krzyżak
teraz można założyć talerz i sprawdzić czy jest poprawa wolnych obrotów.
u mnie różnica widoczna od razu, teraz talerz kręci się swobodnie prawie bez oporów..
polecam użytkowników paskowych JVC takie ćwiczenie - nic trudnego, na YT jest pomocny filmik
dalej rozkręciłem i przesmarowałem silnik gramofonu,
jeśli to kogoś interesuje to mogę opisać.
Ostatnio zmieniony 03 lut 2021, 11:28 przez jaca1970, łącznie zmieniany 2 razy.
Jesień/zima - Universum 6000 by Micro Seiki, EMPIRE 5000, PRE by Jaceulek, Drewnopodobny ROTEL 402, Marantz LD 100. Wiosna/lato - Combo Schneider: Dual 1235, Shure V15 III i kolumny Philips KD - 1034.
- gravediggie
- Posty: 1762
- Rejestracja: 12 cze 2017, 22:42
- Gramofon: JVC & Schneider
- Lokalizacja: Szczecin/Zakopane
Re: JVC JL-A15 i L-A11 proste serwisowanie
JVC JL-A1|Shure M75|MMCF10|Dual CV 6020|Canton Karat 920
Milijon kabli..
Milijon kabli..
- jaca1970
- Posty: 1740
- Rejestracja: 02 mar 2018, 15:21
- Gramofon: Universum 6000
Re: JVC JL-A15 i L-A11 proste serwisowanie
Trzpień to prosta sprawa, silnik już trochę gimnastyki jest
należy przygotować 4 rolki papieru toaletowego
aby dobrać się do silnika od spodu - trzeba najpierw odkręcić jedną śrubkę z góry - to ta wykręcona zdjąć pokrywę, ramię gramofonu zablokować, cztery rolki papieru na warsztat

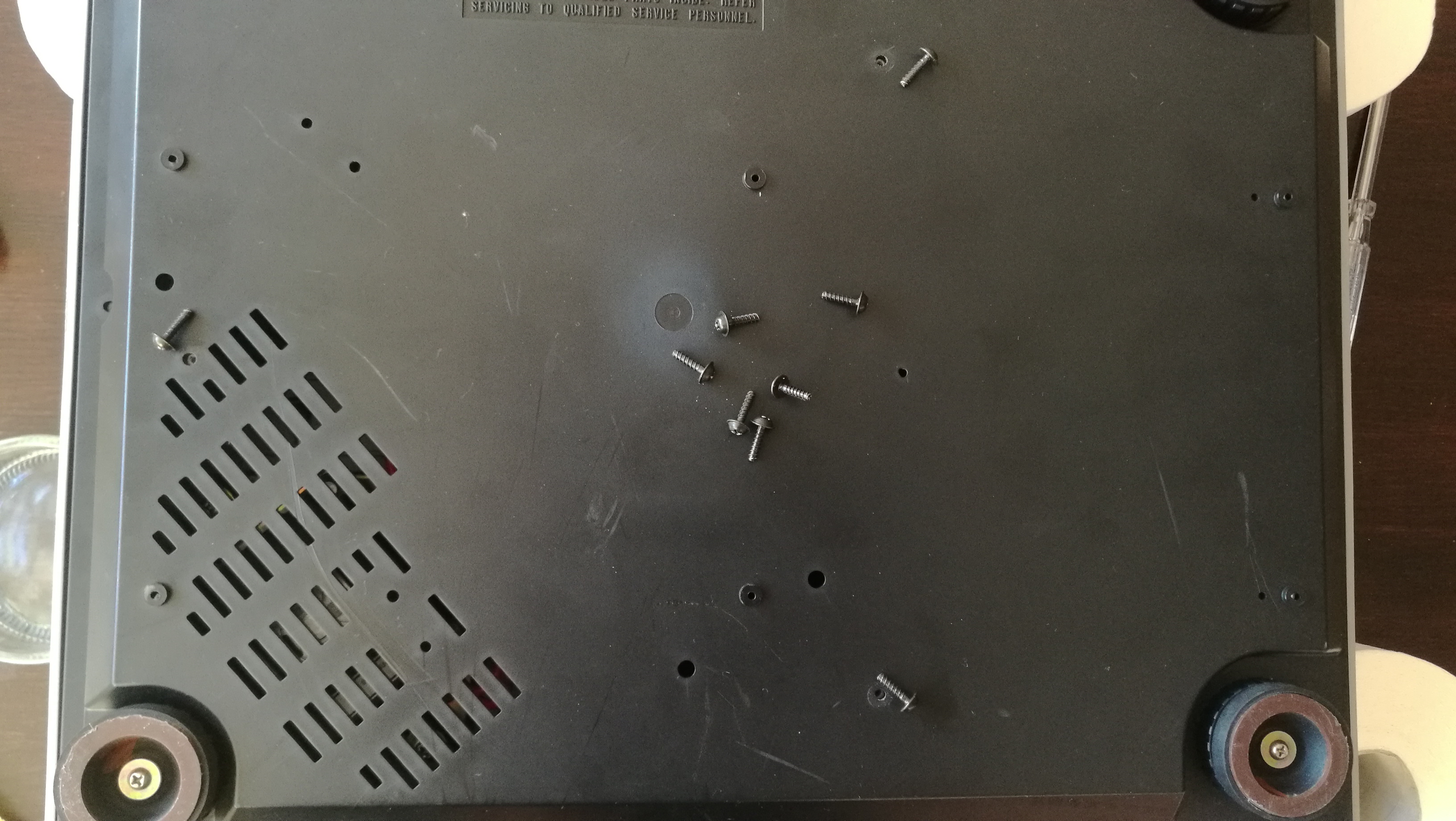

gramofon na plecy delikatnie na roli papieru odkręcamy śrubki zdejmujemy spód gramofonu
należy przygotować 4 rolki papieru toaletowego
aby dobrać się do silnika od spodu - trzeba najpierw odkręcić jedną śrubkę z góry - to ta wykręcona zdjąć pokrywę, ramię gramofonu zablokować, cztery rolki papieru na warsztat
gramofon na plecy delikatnie na roli papieru odkręcamy śrubki zdejmujemy spód gramofonu
Ostatnio zmieniony 01 lut 2021, 18:45 przez jaca1970, łącznie zmieniany 1 raz.
Jesień/zima - Universum 6000 by Micro Seiki, EMPIRE 5000, PRE by Jaceulek, Drewnopodobny ROTEL 402, Marantz LD 100. Wiosna/lato - Combo Schneider: Dual 1235, Shure V15 III i kolumny Philips KD - 1034.
- MMarek
- Posty: 4732
- Rejestracja: 10 sie 2016, 09:08
- Gramofon: DP-59L / PS-X50
- Lokalizacja: śląskie
- jaca1970
- Posty: 1740
- Rejestracja: 02 mar 2018, 15:21
- Gramofon: Universum 6000
Re: JVC JL-A15 i L-A11 proste serwisowanie

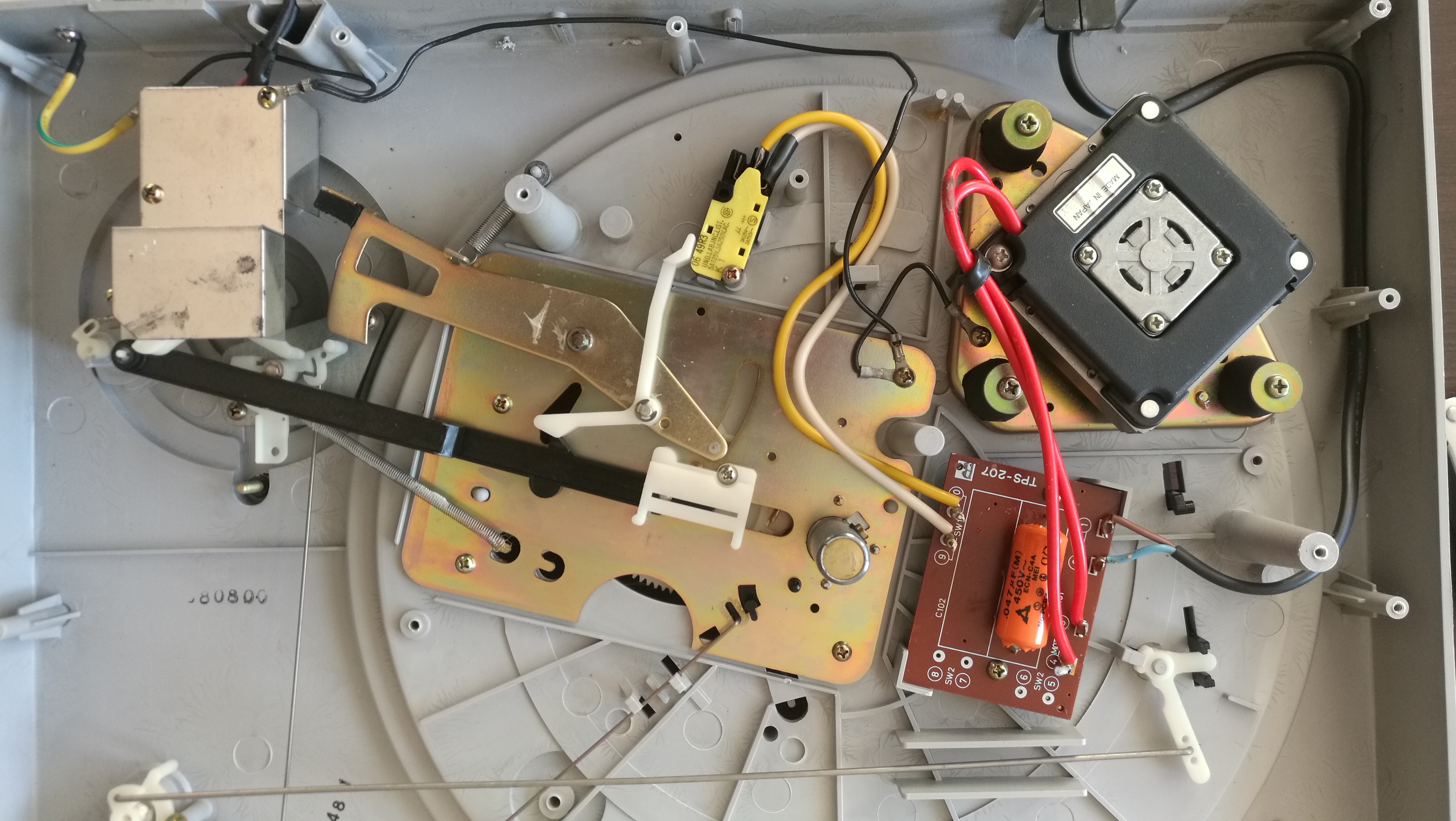

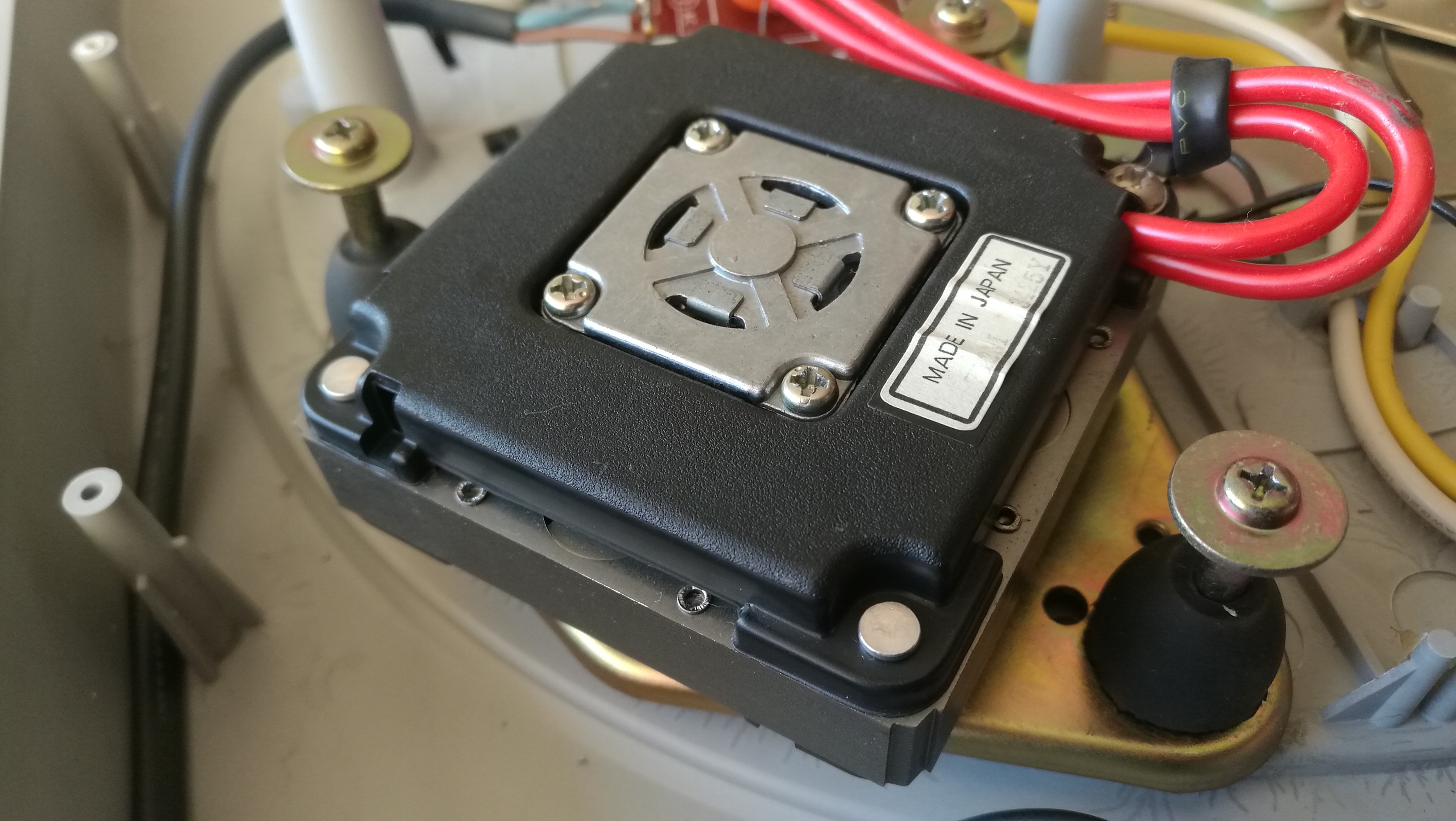

odkręcamy trzy śruby - delikatnie - te śruby wkręcają się tylko do pewnego momentu tak by silnik miał możliwość swobodnego ruchu na gumowych podkładkach
po odkręceniu śrub można delikatnie wyjąc silnik ( nie da się jeśli wcześniej nie odkręcimy jednej śruby od góry)

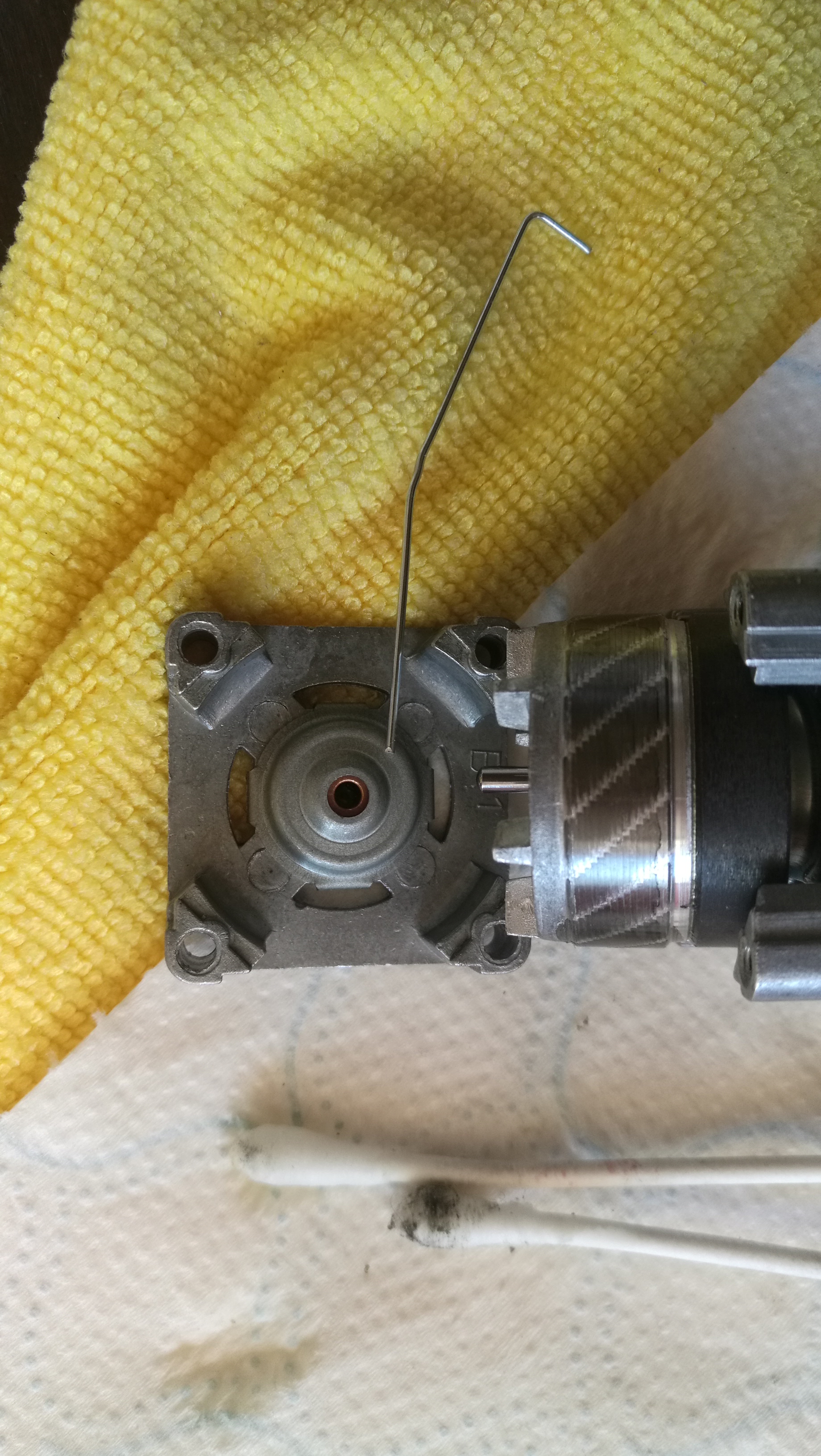

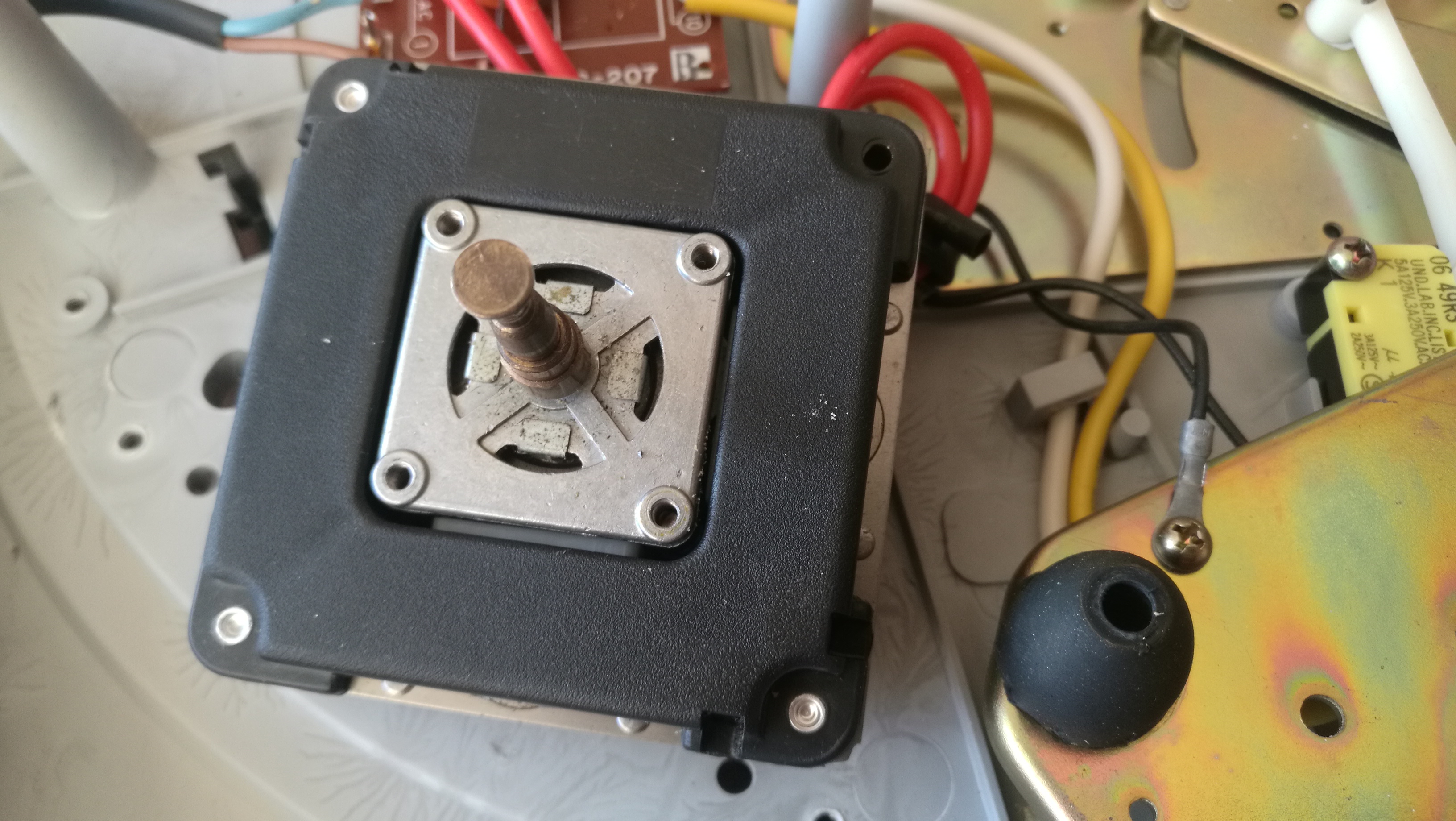

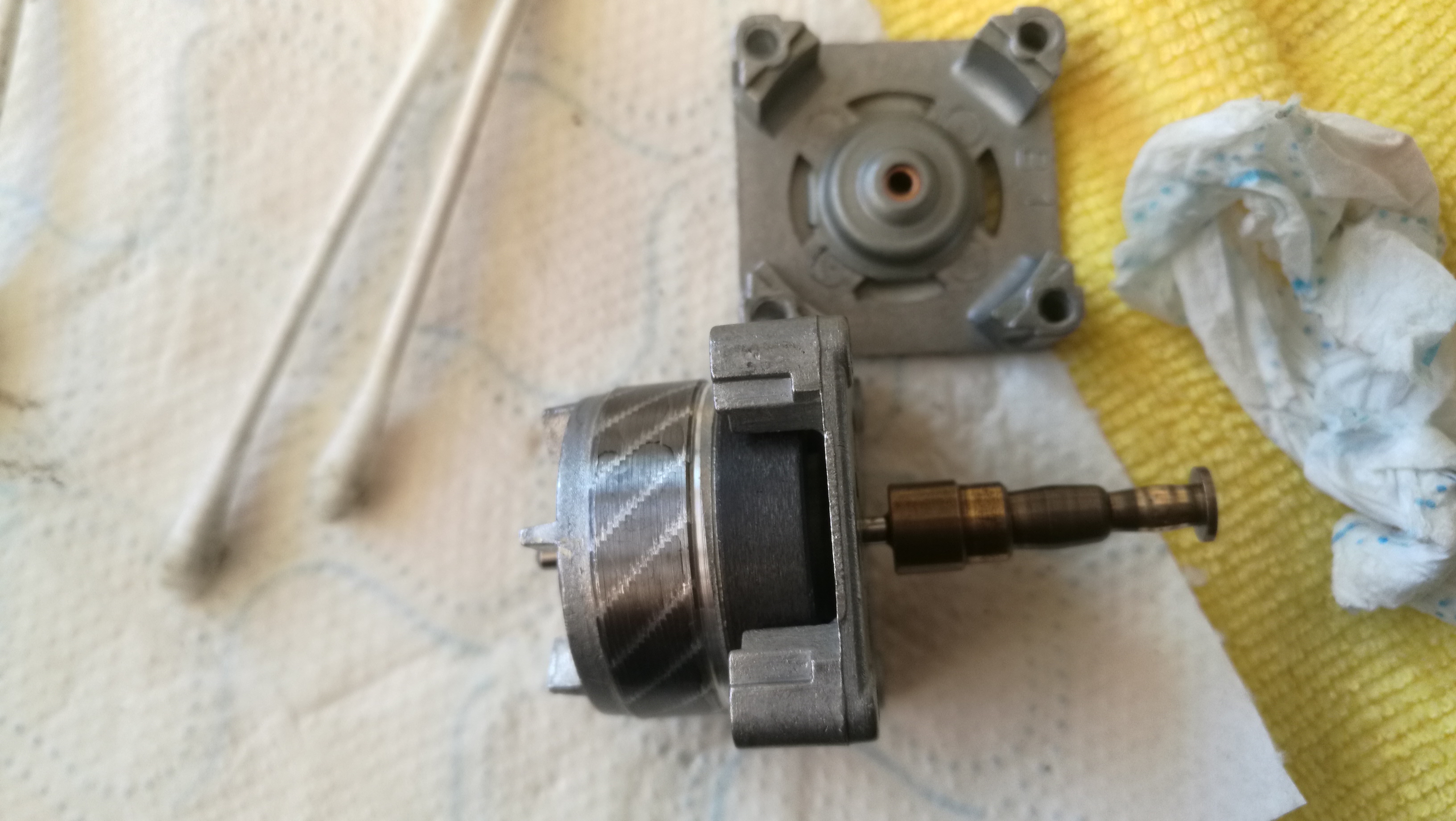

rada: robić zdjęcia miejsc przed odkręceniem śrub -potem jest ich dużo i mogą się pomieszać. silnik - okolice wałka napędowego - można teraz delikatnie oczyścić - dalej odkręcamy cztery małe śrubki i mamy element silnika - tu czyściłem delikatnie patyczkami wałek na którym pracuje pasek, i te małą dziurkę do której wchodzi drugi ten cieniutki koniec wałka silnika, następnie kropelka oleju na koniec do dziurki - uwaga by nie oliwić wałka od paska napędowego
poskręcać wszystko jak było rozkręcone - i gotowe
silnik rozebrałem po raz pierwszy - nie ma się czego bać - jeśli koledzy bardziej doświadczeni maja jakieś rady to chętnie - spodobało się grzebanie w gramofonie i pewnie będe wracał do tego.

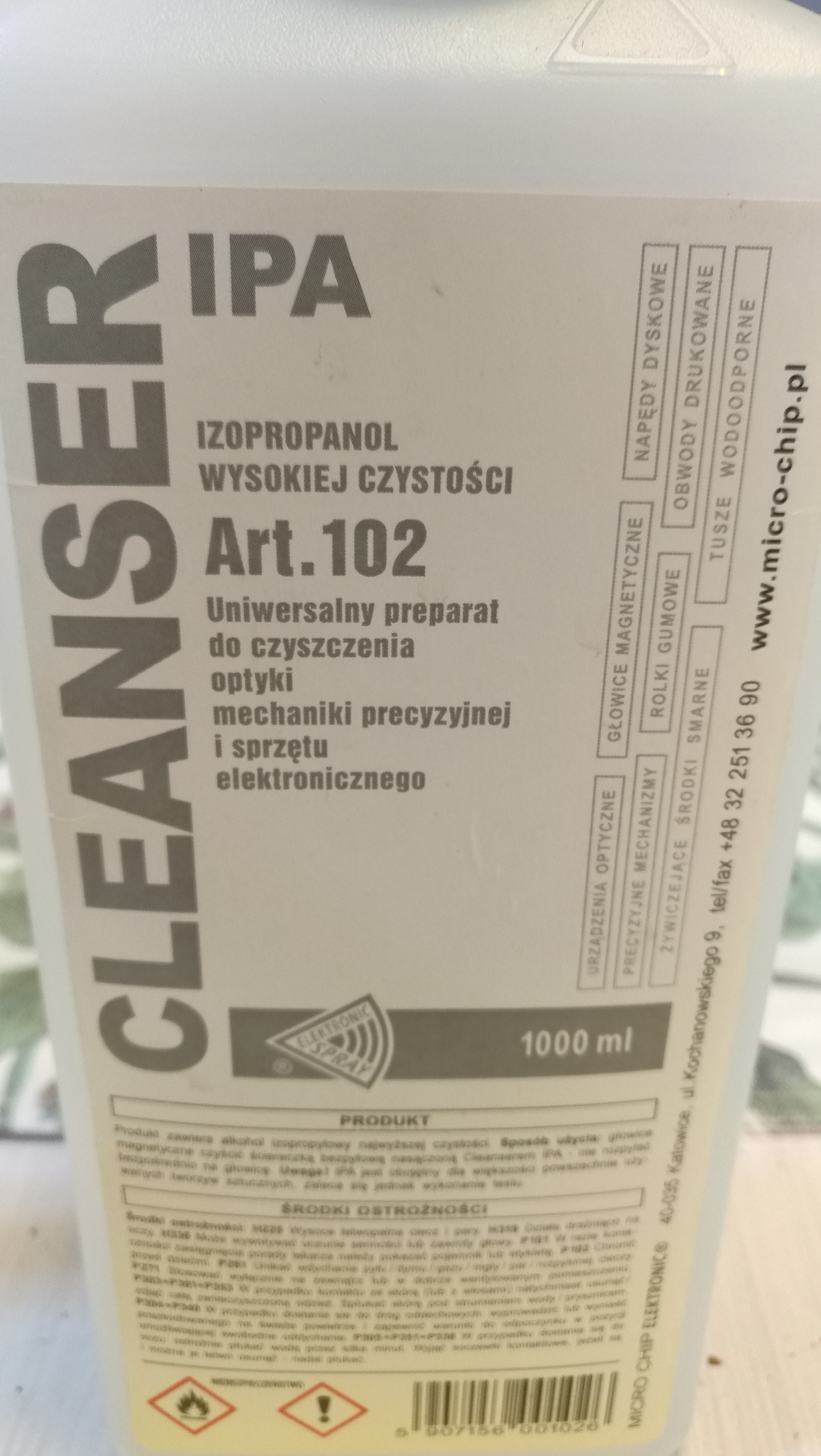

do czyszczenia użyłem roztworu
po odkręceniu śrub można delikatnie wyjąc silnik ( nie da się jeśli wcześniej nie odkręcimy jednej śruby od góry)
rada: robić zdjęcia miejsc przed odkręceniem śrub -potem jest ich dużo i mogą się pomieszać. silnik - okolice wałka napędowego - można teraz delikatnie oczyścić - dalej odkręcamy cztery małe śrubki i mamy element silnika - tu czyściłem delikatnie patyczkami wałek na którym pracuje pasek, i te małą dziurkę do której wchodzi drugi ten cieniutki koniec wałka silnika, następnie kropelka oleju na koniec do dziurki - uwaga by nie oliwić wałka od paska napędowego
poskręcać wszystko jak było rozkręcone - i gotowe
silnik rozebrałem po raz pierwszy - nie ma się czego bać - jeśli koledzy bardziej doświadczeni maja jakieś rady to chętnie - spodobało się grzebanie w gramofonie i pewnie będe wracał do tego.
do czyszczenia użyłem roztworu
Ostatnio zmieniony 01 lut 2021, 18:47 przez jaca1970, łącznie zmieniany 2 razy.
Jesień/zima - Universum 6000 by Micro Seiki, EMPIRE 5000, PRE by Jaceulek, Drewnopodobny ROTEL 402, Marantz LD 100. Wiosna/lato - Combo Schneider: Dual 1235, Shure V15 III i kolumny Philips KD - 1034.
- jaca1970
- Posty: 1740
- Rejestracja: 02 mar 2018, 15:21
- Gramofon: Universum 6000
Re: JVC JL-A15 i L-A11 proste serwisowanie
przy tej robocie podglądałem taki filmik - bardzo pomocny -
https://www.youtube.com/watch?v=VqKBFDv ... 12voltvids
https://www.youtube.com/watch?v=VqKBFDv ... 12voltvids
Jesień/zima - Universum 6000 by Micro Seiki, EMPIRE 5000, PRE by Jaceulek, Drewnopodobny ROTEL 402, Marantz LD 100. Wiosna/lato - Combo Schneider: Dual 1235, Shure V15 III i kolumny Philips KD - 1034.
- jaca1970
- Posty: 1740
- Rejestracja: 02 mar 2018, 15:21
- Gramofon: Universum 6000
Re: JVC JL-A15 i L-A11 proste serwisowanie

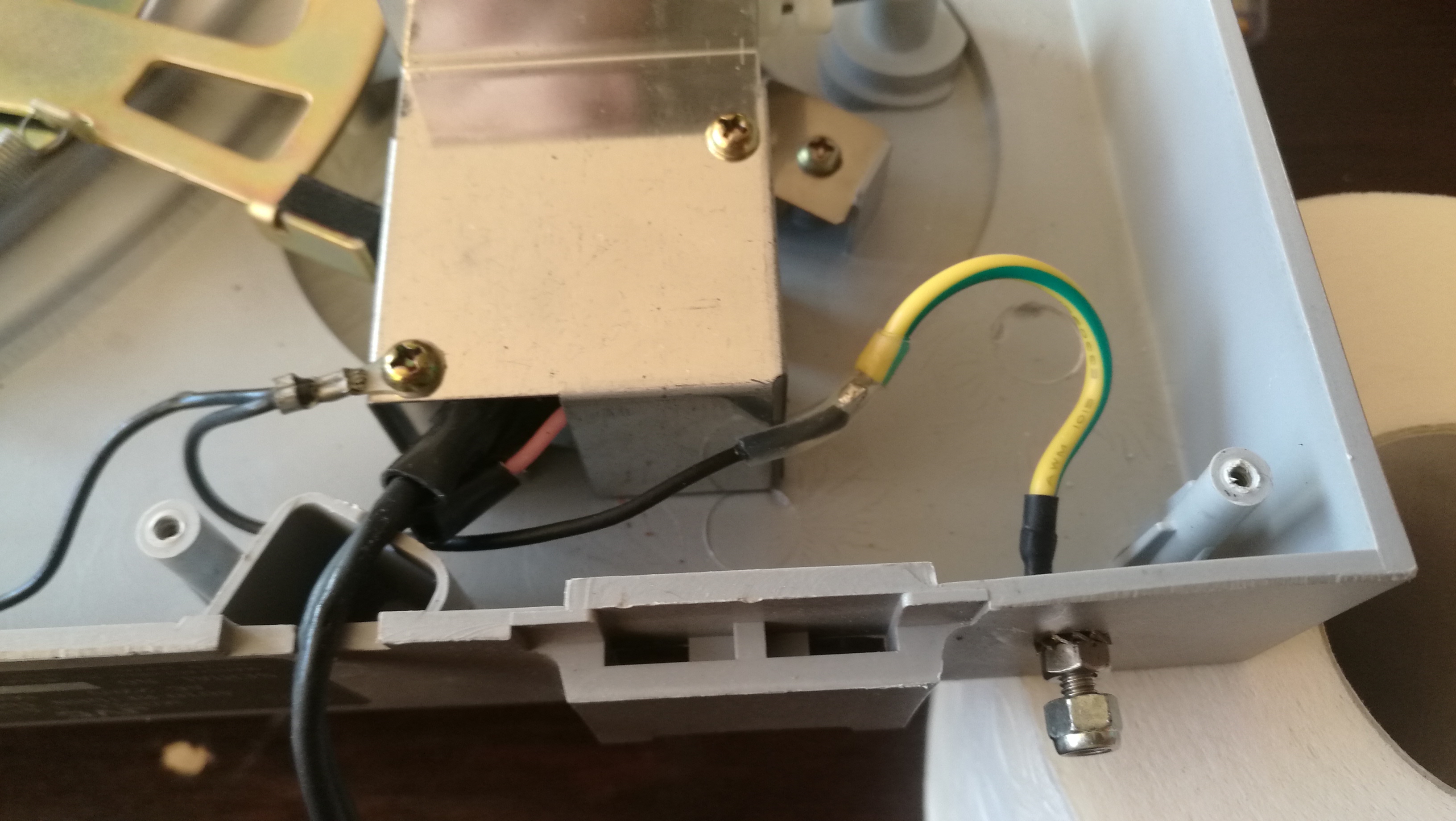

i jeszcze uziemienie - ktoś wcześniej zrobił takie obejście jak na foto
ten model nie miał osobnego uziemienia...
ten model nie miał osobnego uziemienia...
Ostatnio zmieniony 02 lut 2021, 23:43 przez jaca1970, łącznie zmieniany 1 raz.
Jesień/zima - Universum 6000 by Micro Seiki, EMPIRE 5000, PRE by Jaceulek, Drewnopodobny ROTEL 402, Marantz LD 100. Wiosna/lato - Combo Schneider: Dual 1235, Shure V15 III i kolumny Philips KD - 1034.
- jaca1970
- Posty: 1740
- Rejestracja: 02 mar 2018, 15:21
- Gramofon: Universum 6000
Re: JVC JL-A15 i L-A11 proste serwisowanie
ha ha
też się zdziwiłem za pierwszym razem na maila od kolegi z forum ... "..odwróć gramofon i postaw na rolki..."
"...jakie rolki ? pomyślałem "
a potem doczytałem ... rolki papieru toaletowego
