Kalibracja SME 3009

[piorasz]

Witam.
Niedawno kupiłem gramofon audio linear Td 4001.
Ramię jak w temacie.
Zakładam nowy wątek, gdyż będę potrzebował kilku porad związanych z kalibracją bo jak widzę SME to dość ciężkie w konfiguracji ramię (przynajmniej dla takiego laika jak ja).

Pierwsze nurtujące mnie zagadnienie to pozycja ramienia/headshella przed przed zwolnieniem windy.
Jest dość wysoko nad płytą. Czy to normalne?
Próbowałem regulować VTA ale bez zmian. Dodam, że VTA jest maksymalnie opuszczone na dół (tak było gdy dostałem gramofon).
Druga sprawa to winda, którą za szybko się opuszcza.
Próbowałem się jakoś do niej dostać aby zobaczyć stan smaru lecz nie chcąc jej uszkodzić dałem sobie spokój.
Jak się do niej dobrać?
Przy okazji przeczytałem w instrukcji SME, że powinna być regulacja wysokości windy w postaci małej śrubki w górnej części windy. Nic takiego nie widzę u sobie.
Na razie tyle poniżej wklejam zdj z tago tematu.
Może ktoś z Was będzie mi w stanie pomóc.

[piorasz]

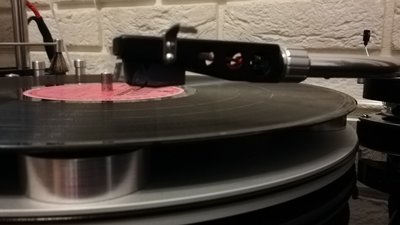

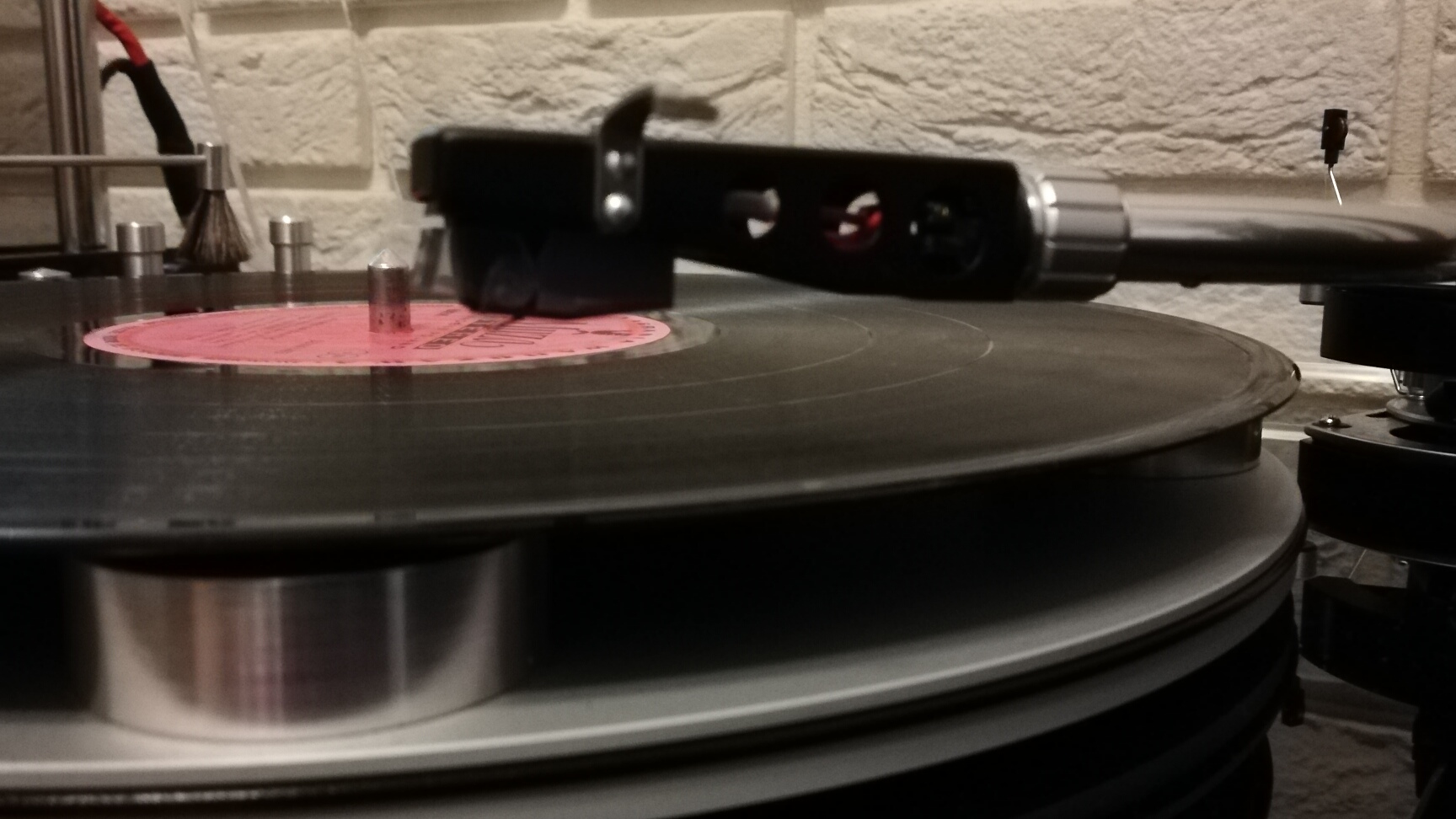

Tak wygląda wysokość headshella przed zwolnieniem windy

Tak wygląda wysokość headshella przed zwolnieniem windy

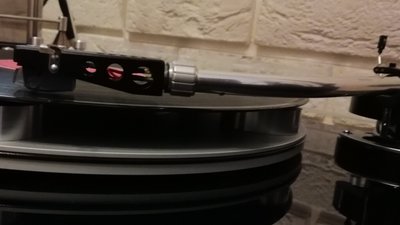

Widok po opuszczeniu windy

[Peliks]

A to ten egzemplarz ? http://allegro.pl/gramofon-audio-linear ... 88015.html . Pozdrawiam. Marek.

[Pawelec]

Regulacja oczywiście jest ale trzeba wykonać kilka ruchów. Trudno jest mi opisywać więc jeżeli wykażesz się cierpliwością to jutro mogę pomóc i zrobię kilka zdjęć.

[piorasz]

Tak to ten z linku.

[piorasz]

Regulacja oczywiście jest ale trzeba wykonać kilka ruchów. Trudno jest mi opisywać więc jeżeli wykażesz się cierpliwością to jutro mogę pomóc i zrobię kilka zdjęć.

Dzięki za odzew. Czekam więc cierpliwie

[klin]

Sporo pisaliśmy na forum o tym ramieniu. Próbowałeś wyszukiwarki?

[piorasz]

Sporo pisaliśmy na forum o tym ramieniu. Próbowałeś wyszukiwarki?

Oczywiście szukałem. Wybacz ja wiekowy człowiek już jestem i nie znalazłem odpowiedzi na mój problem.
Jeśli dla Ciebie to pestka to mógłbyś porzucić link zamiast marnować czas na post nic nie wynoszący do tematu.

[Biogon]

Jeśli dla Ciebie to pestka to mógłbyś porzucić link zamiast marnować czas na post nic nie wynoszący do tematu.

Jak będziesz w taki sposób odnosił się do ludzi chcących Ci pomóc to zaraz nie będzie chętnych by Tobie cokolwiek podesłać.
Ja też wiekowy człowek jestem i jakoś ustawienia SME oraz wymiana smaru w windzie bez problemu znalazłem, wpisałem w wyszukiwarkę 2 słowa...

[klin]

Wybacz ja wiekowy człowiek już jestem i nie znalazłem odpowiedzi na mój problem.

Ano chyba że tak...wszystkich nas to czeka

O sme 3009 improved było już tutaj:
viewtopic.php?f=11&t=5903&hilit=sme+vta
Luzujesz tą śrubkę i jeśli dobrze pamiętam to podciagasz ramię do góry (całe, razem z windą).

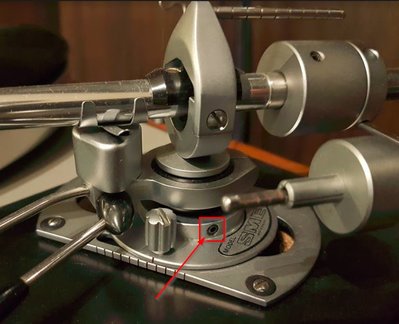

W sme 3009 series II ta śrubka jest tutaj:

Jeśli chodzi o relację między wysokością mocowania ramienia a windą to wtedy trza wykręcić te śruby mocujace wózek ramienia do bazy i kręcić całym ramieniem (ale bez windy) - ono ma gwint i sie wykręca/wkręca.
Jak coś popieprzyłem to mnie poprawcie. Sporo czasu minęło od ostatnich korekcji i zwykle już wypity jestem jak to robię, to i pamięć słaba

wpisałem w wyszukiwarkę 2 słowa...

Coś w tym jest

[piorasz]

Jeśli dla Ciebie to pestka to mógłbyś porzucić link zamiast marnować czas na post nic nie wynoszący do tematu.

Jak będziesz w taki sposób odnosił się do ludzi chcących Ci pomóc to zaraz nie będzie chętnych by Tobie cokolwiek podesłać.
Ja też wiekowy człowek jestem i jakoś ustawienia SME oraz wymiana smaru w windzie bez problemu znalazłem, wpisałem w wyszukiwarkę 2 słowa...

Zupełnie niewłaściwe odebrałeś moją wypowiedź.
Ale skoro mówisz, że chciałeś pomóc to Ci wybaczam

[piorasz]

Jeśli chodzi o relację między wysokością mocowania ramienia a windą to wtedy trza wykręcić te śruby mocujace wózek ramienia do bazy i kręcić całym ramieniem (ale bez windy) - ono ma gwint i sie wykręca/wkręca.

Ooo!
O to mi chyba chodzi. Tylko które to dokładnie śruby?
Mógłbyś jakoś pokazać na fotce?

A tak w ogóle dziękuję i co złego to nie ja

[piorasz]

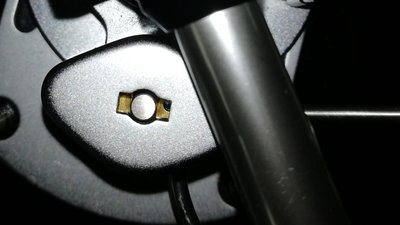

O te śruby chodzi?
Jeśli tak to ja próbowałem to odkręcić i kręcić całym ramieniem ale to się kręci razem z windą.
A mnie chodzi aby ramię było wyżej niż winda lub raczej winda trochę niżej.

[Pawelec]

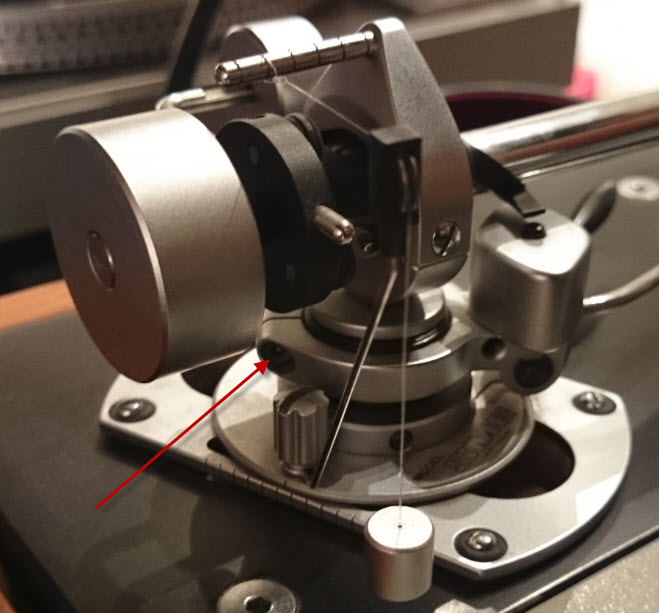

Luzujesz śrubę zaznaczoną strzałką, przekręcasz w kierunku szpindla (tak na oko około 60 stopni) całe ramię - tak aby mocowanie windy przekręciło się na gwincie. Całość opuści się w dół. Pamiętaj, że śrubka dociskowa VTA (na zdjęciu widać ją za żyłką AS. Po przekręceniu ramienia z windą lekko zaciskasz śrubkę windy. Następnie luzujesz śrubkę dociskową VTA i przekręcasz całość tak by ustawić ramię z podpórką wzdłuż boku plinty. Ustawiasz VTA i dokręcasz śrubkę kontrującą. Jeżeli jeszcze będzie za wysoko to powtórz czynności. Jak będzie za nisko to w odwrotnym kierunku.
Mam nadzieję, że to dość zrozumiale opisałem

[Biogon]

Edit.

Jak odkręcisz śrubę wskazaną czerwoną strzałką na zdjęciu powyżej to całe ustrojstwo windy powinno móc się kręcić na gwincie głównego walca i w ten sposób ustawisz ramię na wsporniku tak aby było równolegle do bocznej płaszczyzny plinty. Ustawienia windy w pionie względem osi poziomej ramienia vide Pawelec.

Zacznij kalibrację od poprawniego ustawienia VTA. Górna płaszczyzna wkładki powinna być równoległa do ramienia. Wtedy podniesione ramię powinno być na odpowiedniej wysokości względem płyty.

Co złego to nie ja, też
