Miałem kiedyś u siebie na "rewitalizacji" Haflera DH-220 od forumowicza. Bardzo spodobało mi się brzmienie tej końcówki, a że trafiła się okazja by na forum ją kupić i to wraz z tytułowym przedwzmacniaczem DH-101 więc zostałem posiadaczem tego amerykańskiego sprzętu. Oczekiwany "efekt "wow" pojawił się ale poniewczasie zorientowałem się, że pre nie ma wyjścia słuchawkowego
Ponadto bardzo nie spodobały mi się złącza RCA

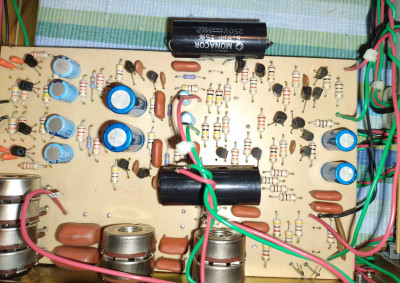

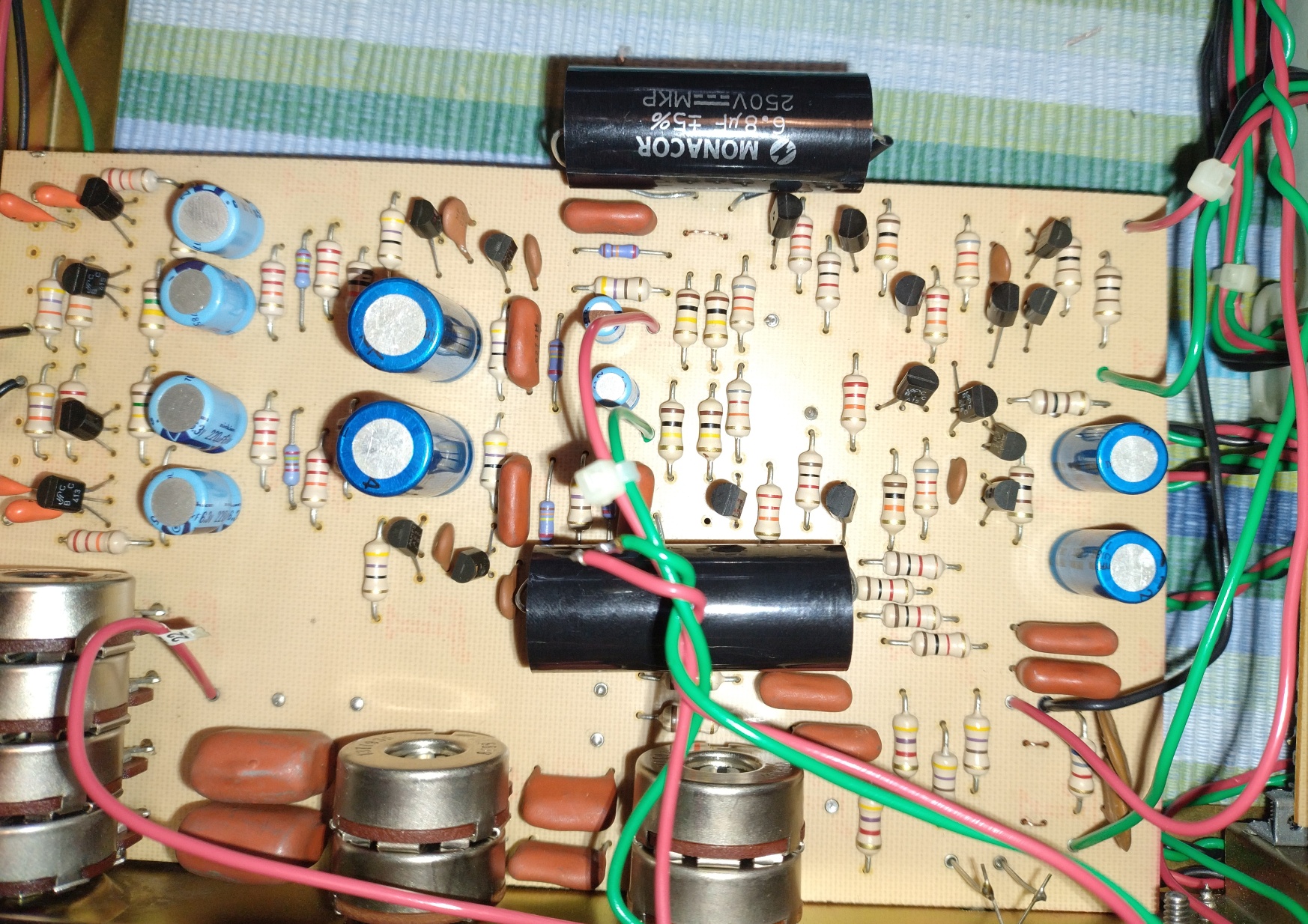

Jednak pierwsze co zrobiłem, to było usunięcie wyjściowych kondensatorów sprzęgających (DC offset wynosił ok 5mV a były tam bipolarne elektrolity 10uF) oraz zastąpienie wejściowych, tantalowych "sprzęgów" przez polipropyleny od Monacora
Przy okazji pominąłem preamp gramofonowy, bo dysponuję własnym zewnętrznym, a dzięki tej operacji przycisk Phono łączy z gramofonem (obwody phonstage'a odciąłem od zasilania i masy).

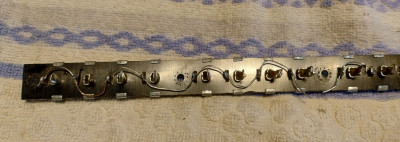

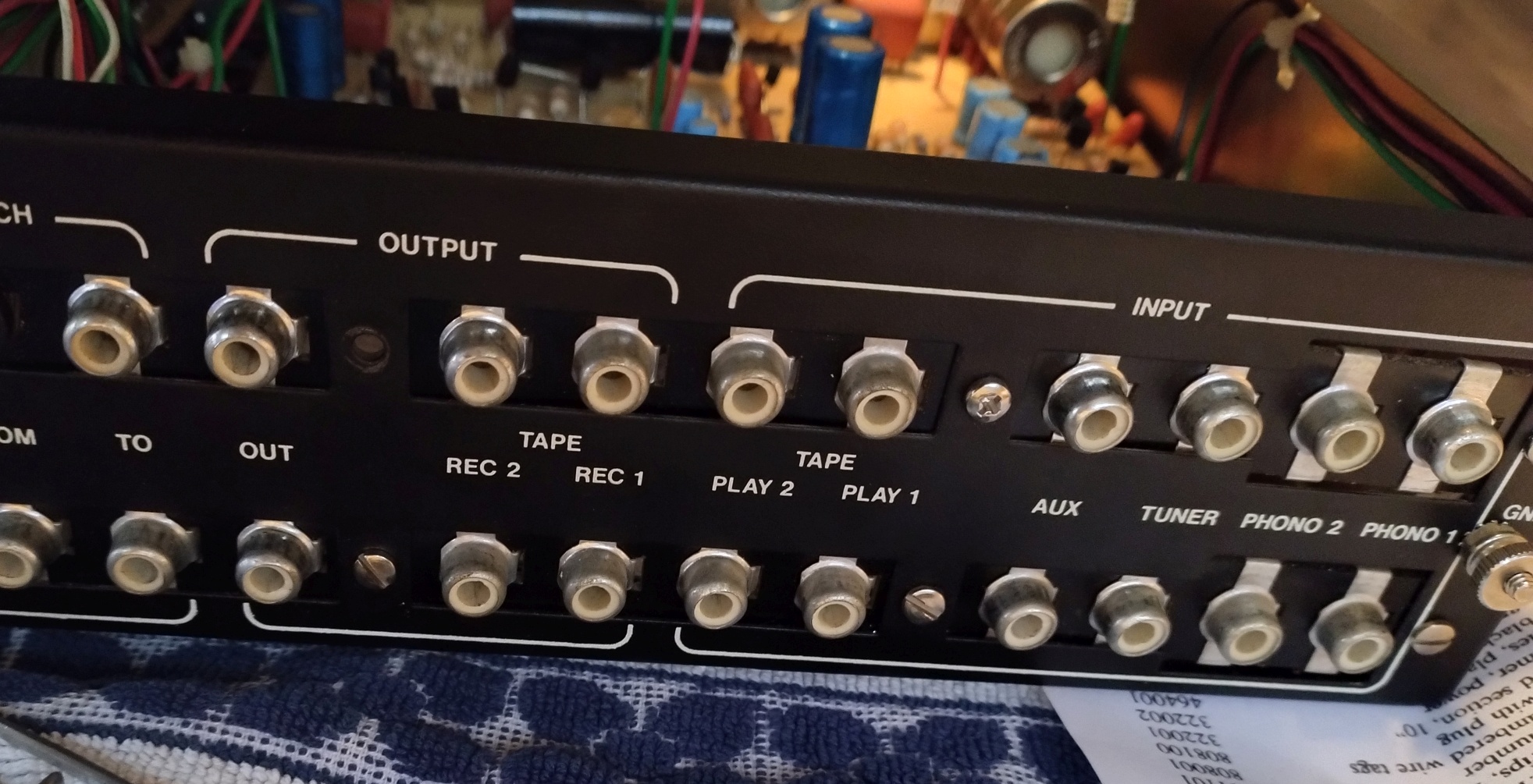

Gniazda RCA oryginalnie są wykonane ze stalowych blaszek i zamontowane na pasku z tworzywa

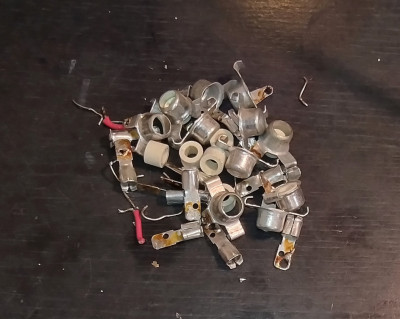

Po wymontowaniu gniazda wyglądają tak

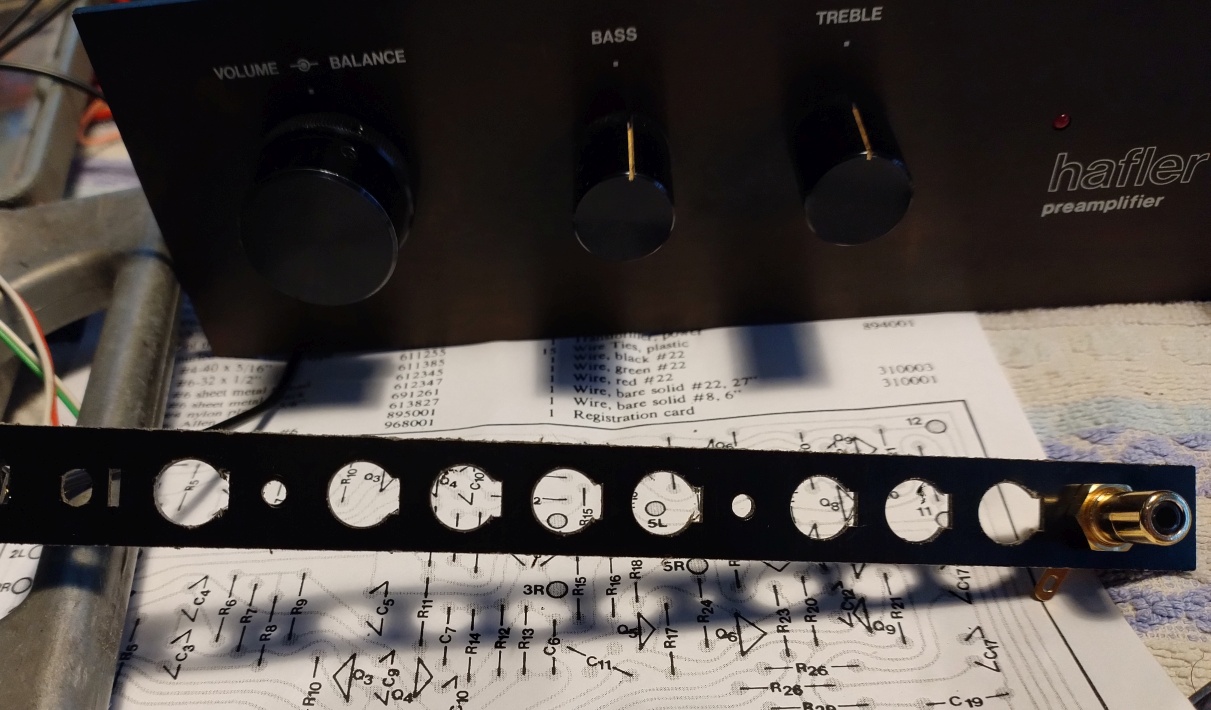

Myślałem, żeby wymienić także ten pasek, spróbowałem jednak nawiercić w nim otwory pod nowe gniazda

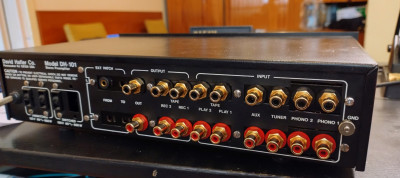

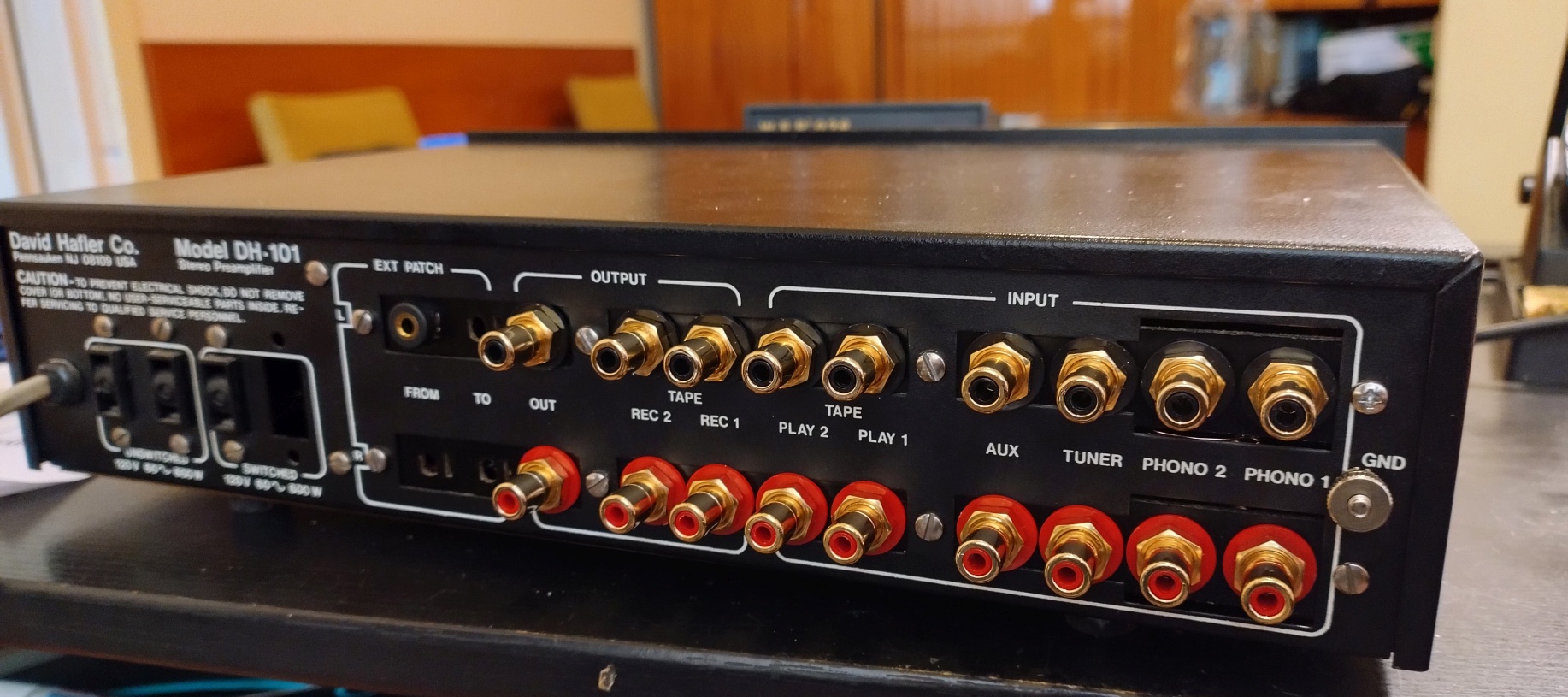

i zmontowałem wraz z podkładkami, co ładnie usztywniło konstrukcję (tworzywo użyte przez Haflera jest zbyt elastyczne). Teraz tył wygląda tak:
Wydawało się, że na tym koniec. Tylko grać. Niestety zauważyłem problem ze sterowaniem głośnością a właściwie z ustawieniem balansu. Ewidentnie coś z zespolonym, poczwórnym potencjometrem było nie w porządku. Wylutowałem go i okazało się, że jedna sekcja (od balansu) nie ma przejścia

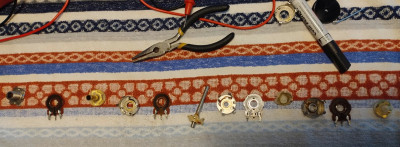

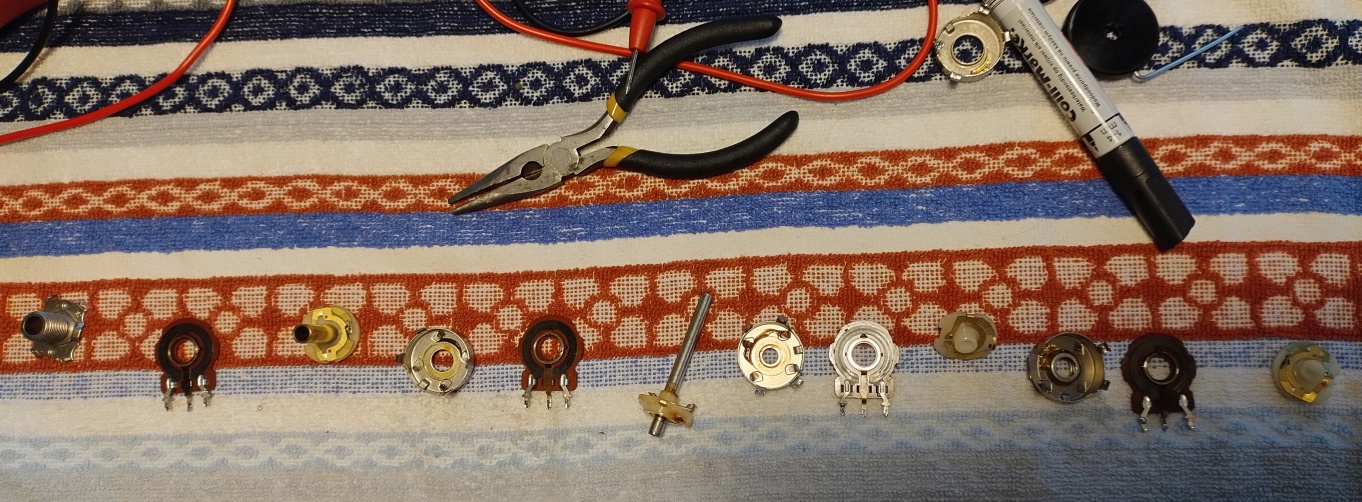

. Rozebrałem więc potwora
No i na jednej podkówce brakowało połowy ścieżki oporowej, a z drugiej polowa zlazła przy próbie delikatnego umycia. Obydwie należały do sekcji balansu. Podejrzewam, że nie przeżyły psikania albo myjki ultradźwiękowej.
W tym miejscu historia mojego DH-101 mogłaby się zakończyć, bo taki potencjometr na rynku nie występuje. Był to model specjalnie robiony dla Haflera. Jedno źródło znalazłem w USA, gdzie można kupić takie cuda pochodzące z demontażu ale cena z powodu kosztów wysyłki wychodzi absurdalna. Ponieważ gałki volume/balance są współosiowe przerobiłem potencjometr tak, że gałka, która sterowała głośnością steruje jednym kanałem, a ta od balansu drugim (na szczęście wszystkie płytki ze ścieżkami oporowymi są wymiarowo identyczne). Nie jest to już zgodne z oryginałem ale grunt, że działa

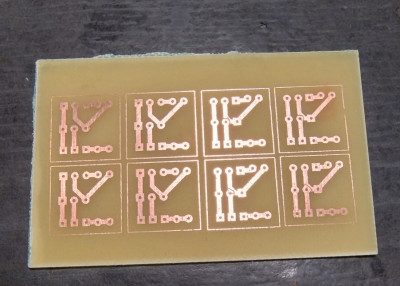

Pozostał jeszcze jeden problem: wyjście słuchawkowe. Przeanalizowałem schemat DH-110, w którym takie wyjście istnieje. Okazało się, że jedyna różnica między DH-101 a DH-110 występuje w stopniu końcowym: zamiast Darlingtonów w jednej obudowie (MPSA13 i MPSA68) są tam po dwa niezależne tranzystory w zmodyfikowanej konfiguracji Darlingtona. Postanowiłem zrobić upgrade do wersji 110. Zaprojektowałem i wytrawiłem płytki

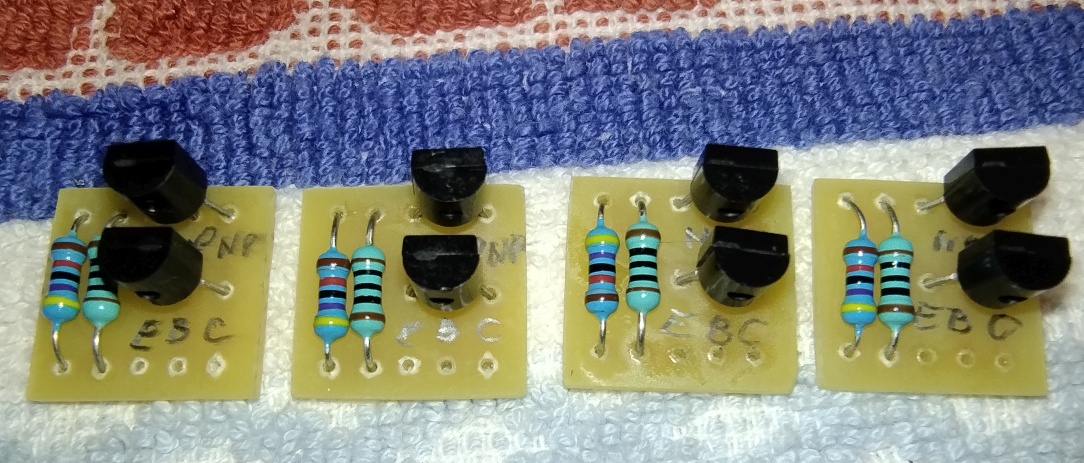

Wlutowałem rezystory i BC550 oraz BC560

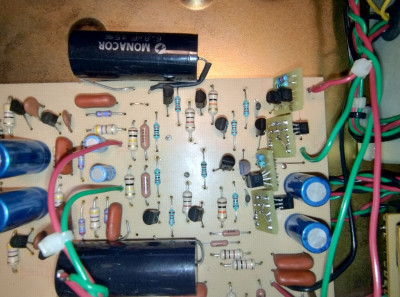

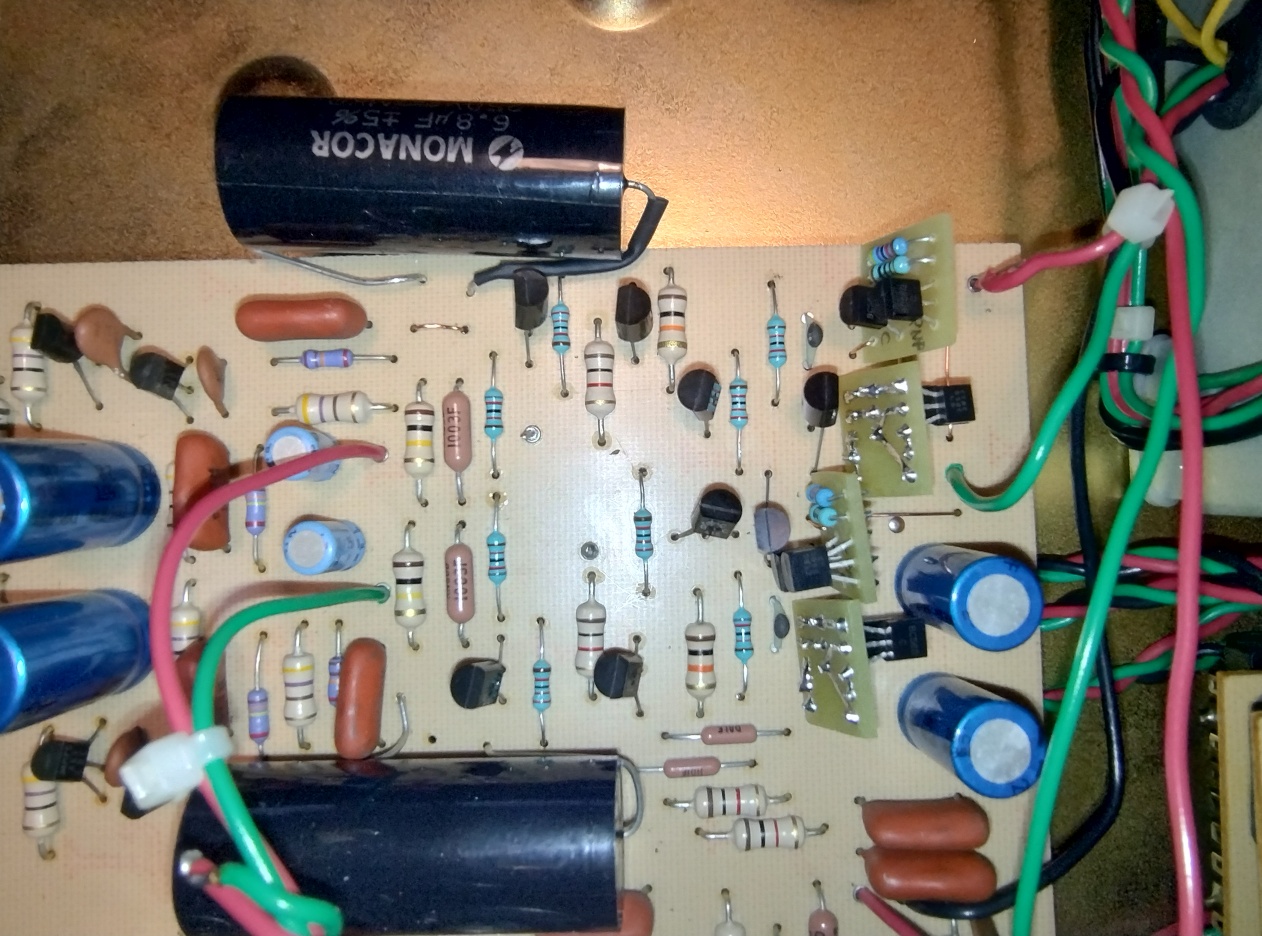

i płytki trafiły na płytę główną przedwzmacniacza
Trochę jeszcze skorygowałem pojemność w pętli USZ, bo na prostokącie pojawił się mały przerzut (z 15pF na 27pF) i podłączyłem kabelki do zamontowanego z tyłu gniazda słuchawkowego (nie odważyłem się jeszcze wiercić przedniego panelu). I już mogę spokojnie używać słuchawek
Ale to nie koniec...

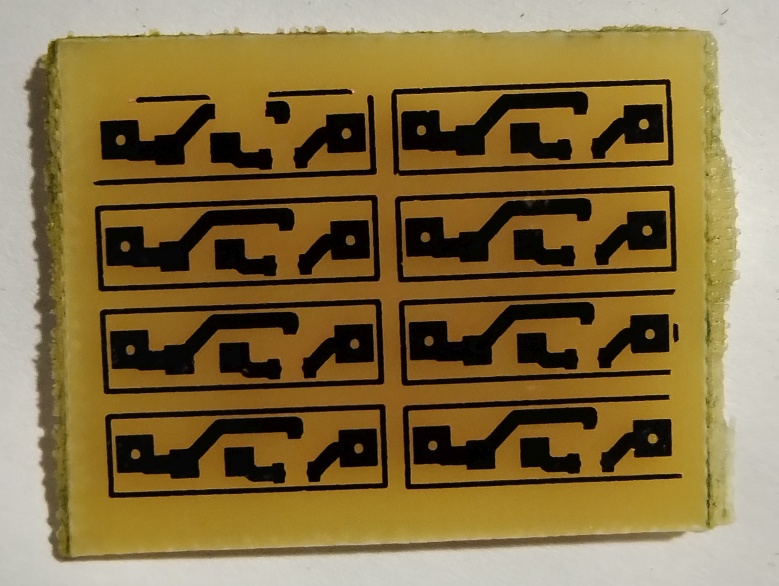

Hafler użył we wzmacniaczach różnicowych najprostszego rozwiązania: rezystora jako źródła prądowego. Wymyśliłem wstawić w to miejsce proste ZP składające się z tranzystora n-jFET i opornika. Powinno to poprawić odporność układu na zakłócenia z linii zasilania i zmniejszyć zniekształcenia. Takie ZP może zarówno wylewać jak i wciągać prąd i jest komercyjnie dostępne jako diody CRD. Przygotowałem płytki pod elementy SMD

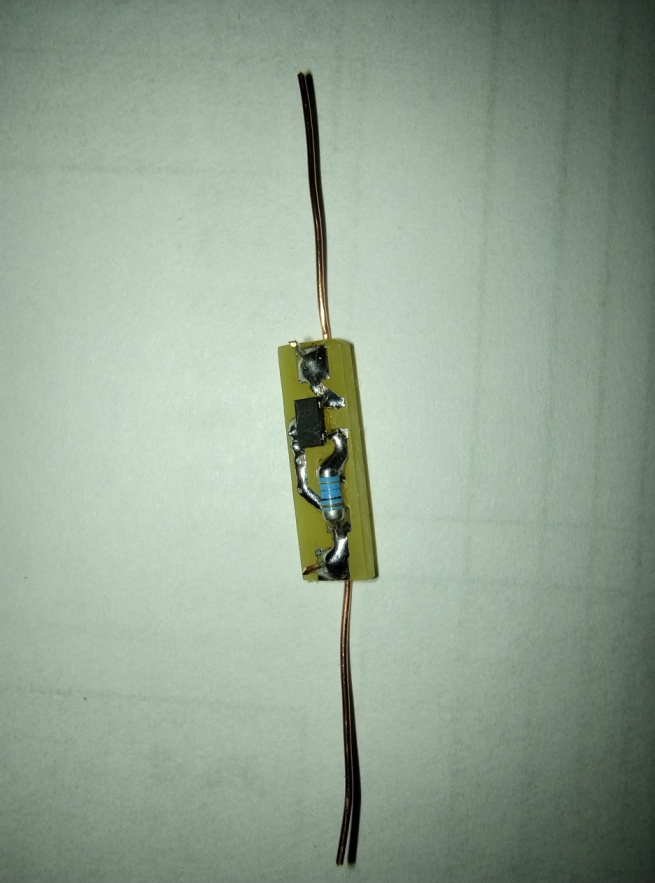

Zlutowałem wyselekcjonowane 2SK209 z rezystorkami 1,6k

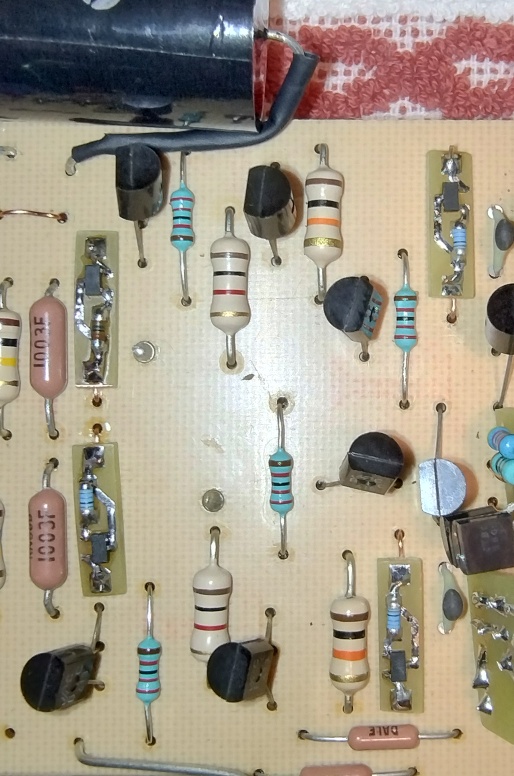

Otrzymałem źródła prądowe dające 280uA. Cztery sztuki takich wlutowałem w płytę główną
No i gra muzyka
Na razie tyle. Jeszcze parę rzeczy można w Haflerze poprawić ale te najważniejsze są zrobione.
