TTC

[szczepan_def]

Tytułowym TTC ma być Tube Tone Control oczywiście lampowy tak żeby czasem pokręcić gałką bez zbędnego puryzmu... Przy winylach widzę/słyszę taką potrzebę z uwagi na zróżnicowanie płyt pod względem ich przygotowania do tłoczenia... Jeszcze nie wiem co to będzie ale na pewno coś powstanie... Może 12ax7 18db +12au7 jako wtórnik? Szukam schematów

Co myślicie o używaniu regulatorów barwy, korzystacie z tego? Jakieś fajne rozwiązania? 2 czy 3 pokrętła?

[szczepan_def]

Zadanie trochę trudniejsze niż myślałem...
Zaczynamy od stopnia wejścia. Duża impedancja wejściowa mala wyjściowa...Do wysterowania filtrów korekcji... Ecc88 w układzie wtórnika katody z 2ga swoją triodą w obciążeniu katody... Niskie napięcia, duże prądy wydaje się ok....

[szczepan_def]

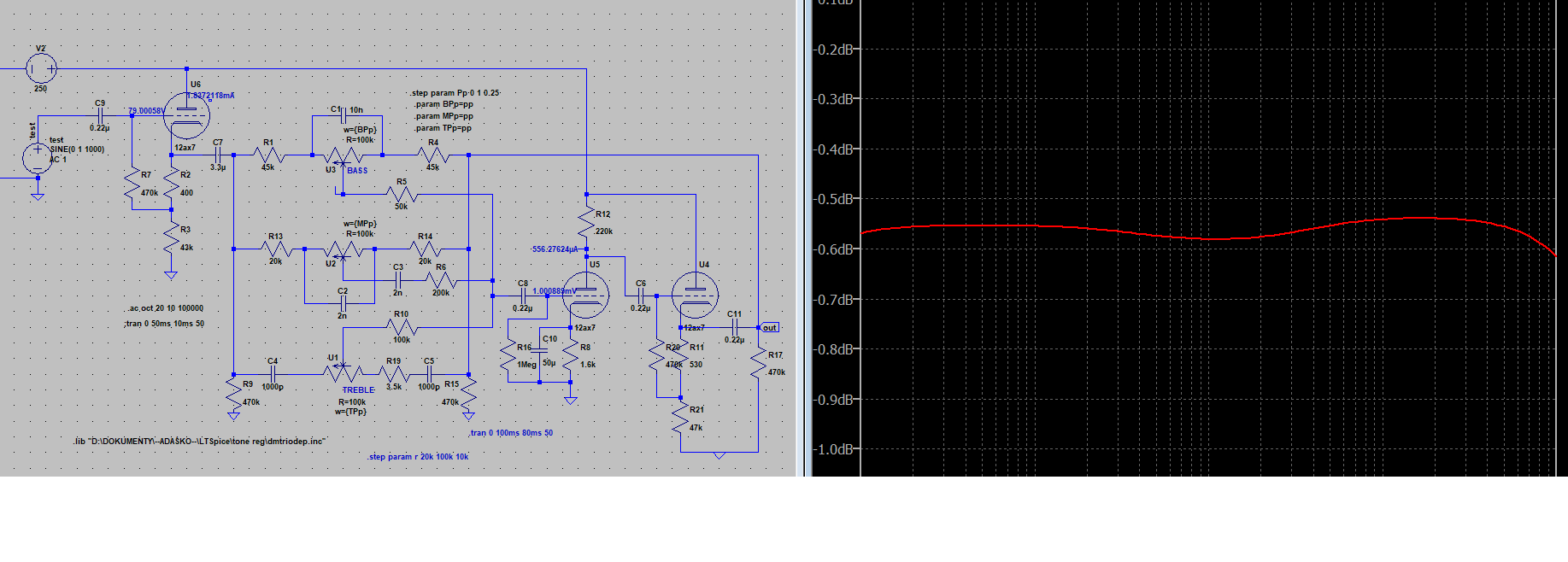

versja 1
3 triody ecc83 na kanał - tą 4 tą gdzieś wcisnę żeby w kanale nie mieszać

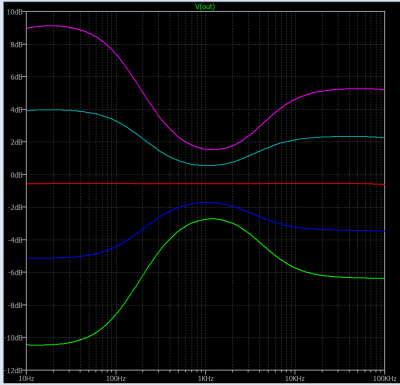

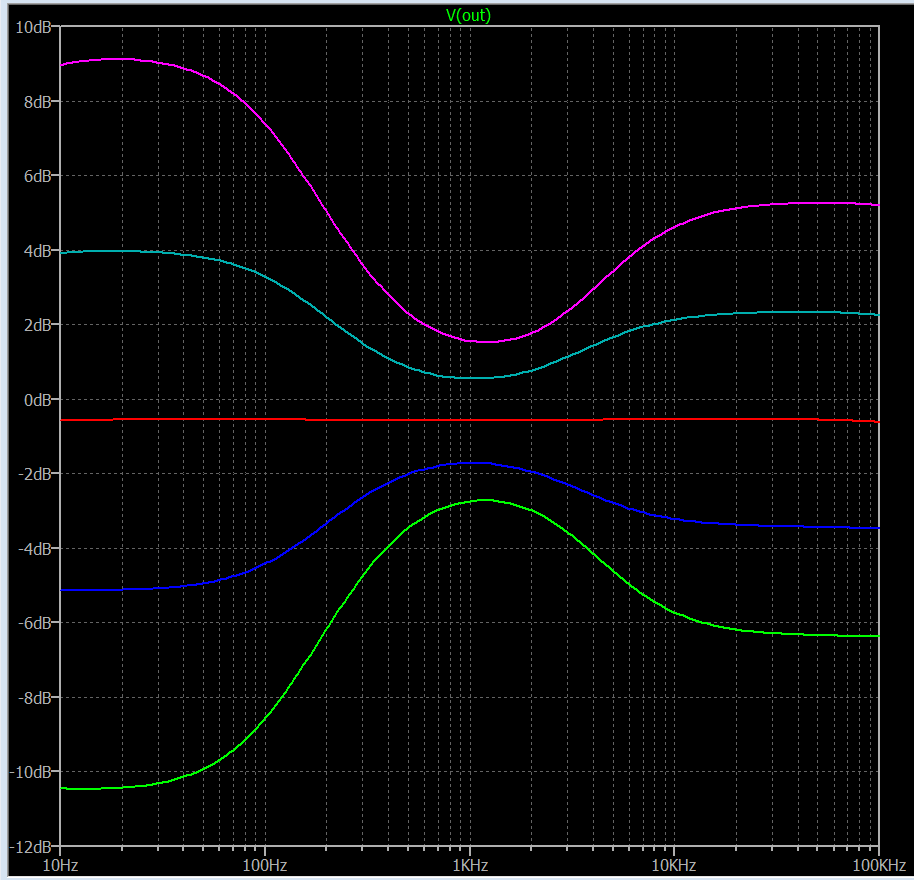

ale jest materiał wyjściowy. dosyć linowy w pozycji martwych potencjometrów
10Hz - 100kHz

[szczepan_def]

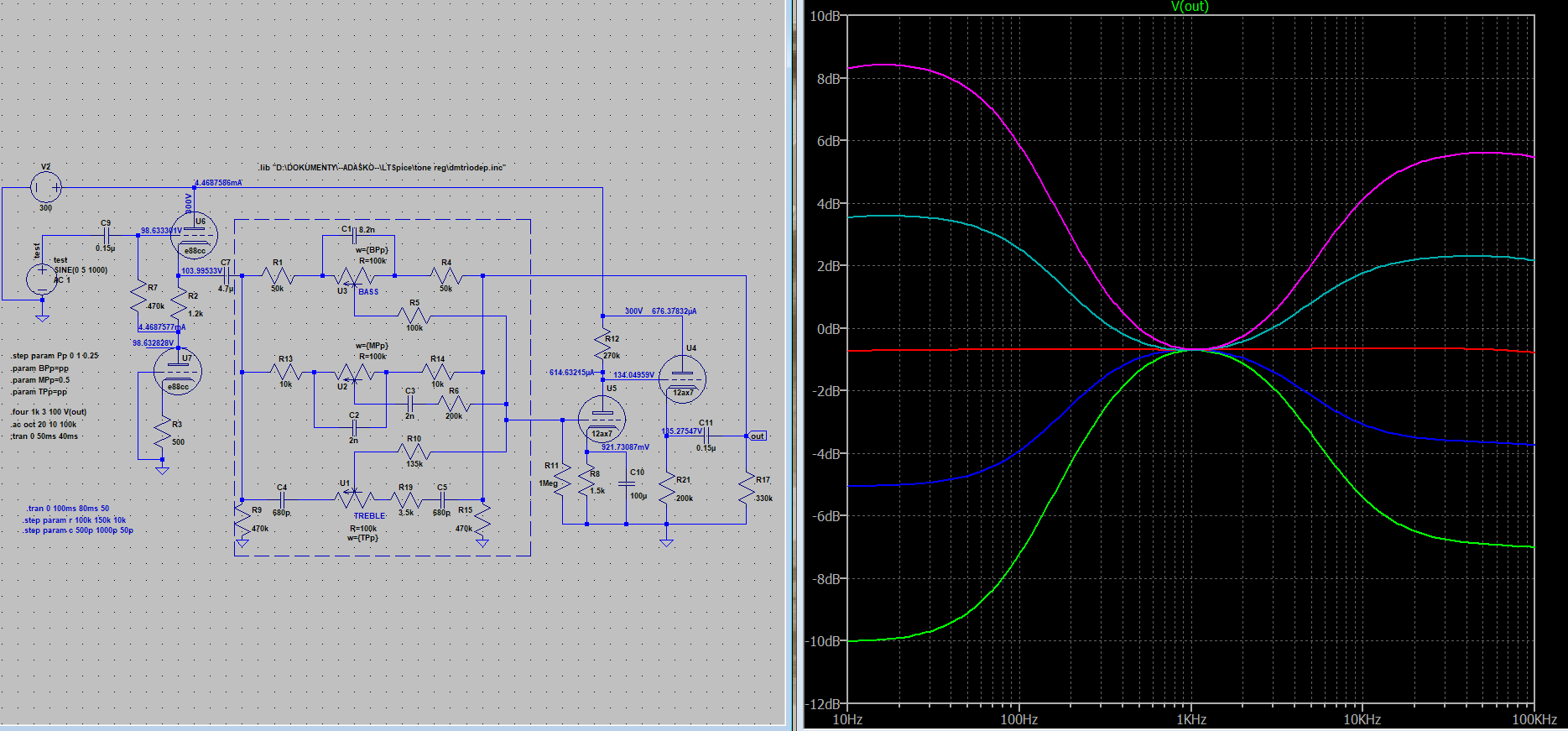

TTC-ver2 - zlutuje na desce i zobaczę jak to działa

[zelazny]

Tytułowym TTC ma być Tube Tone Control oczywiście lampowy tak żeby czasem pokręcić gałką bez zbędnego puryzmu... Przy winylach widzę/słyszę taką potrzebę z uwagi na zróżnicowanie płyt pod względem ich przygotowania do tłoczenia... Jeszcze nie wiem co to będzie ale na pewno coś powstanie... Może 12ax7 18db +12au7 jako wtórnik? Szukam schematów

Co myślicie o używaniu regulatorów barwy, korzystacie z tego? Jakieś fajne rozwiązania? 2 czy 3 pokrętła?

Nie korzystam i zawsze mam ustawienie neutralne dla basu i wysokich. Dlatego też chciałbym wzmak lampowy w klasie A bez regulacji barwy.
