Nóżki do gramofonu.

#1

Post autor: jogurteq »

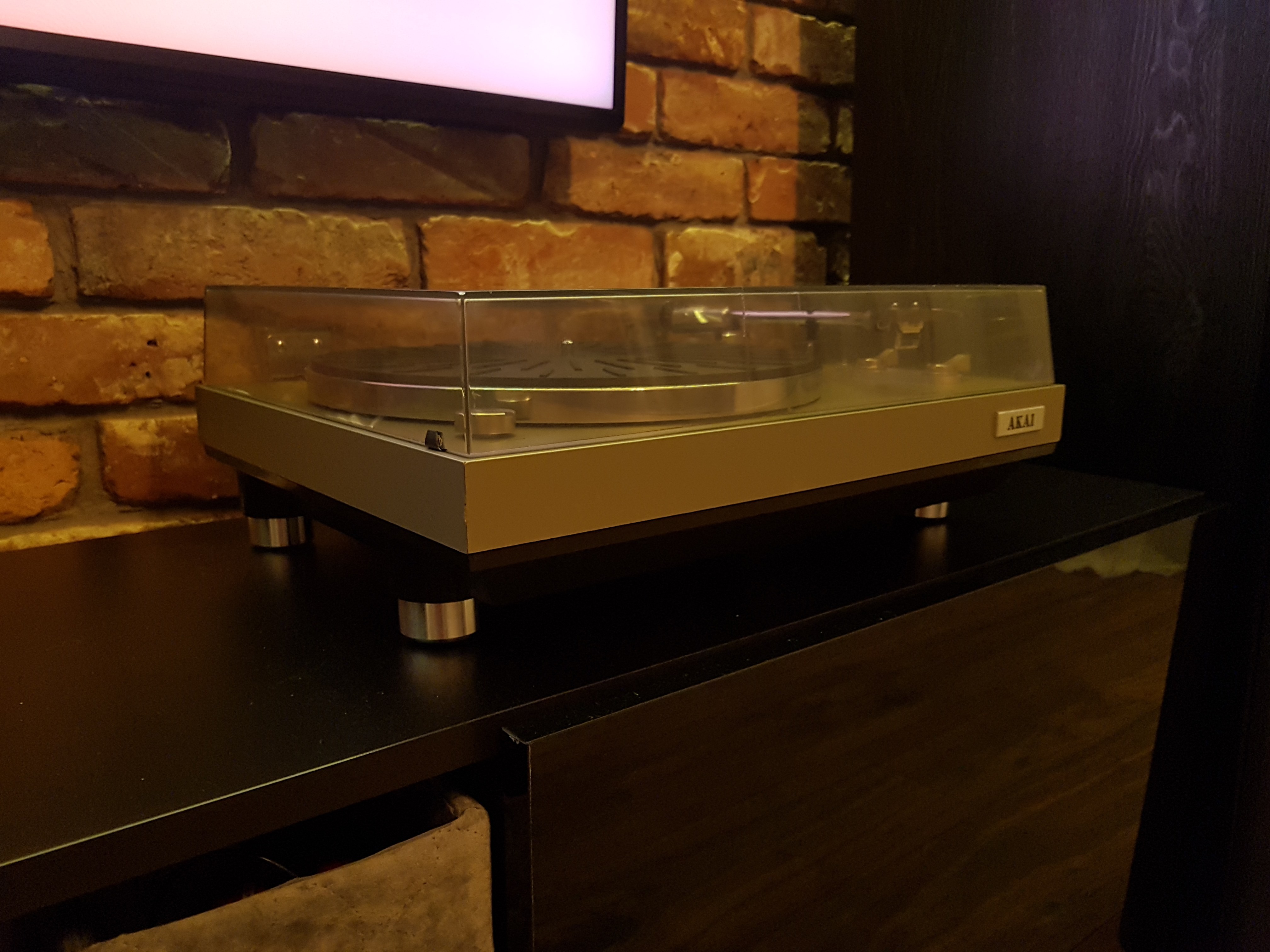

Chciałem się pochwalić dorabianymi nogami do Akai AP-100.
Wcześniej inwalidzi. Teraz dumnie stoi ;). Posiadają regulacje wysokości. Docelowo będzie niżej. Ale na razie niech pocieszy oko ;).
Załączniki
Pioneer PL-50L II - Kenwood KA-9150 - Kenwood KT-7550 - Sansui A-80 - Onkyo TX-NR686 - Klipsch RP-8000F - RP-500C - RP-400M - Klipsch R-115SW - Bang&Olufsen S60 - Philips CD473 - Chromecast Audio (2015)
Awatar użytkownika
mrcnoos
Posty: 3758
Rejestracja: 26 gru 2018, 08:40
Gramofon: Składak
Lokalizacja: pomorskie

Re: Nóżki do gramofonu.

#2

Post autor: mrcnoos »

Napisz coś więcej, jaki materiał, co jest w środku. Jakieś zdjęcia szczegółów poproszę ;)
No pochwal się trochę.
Awatar użytkownika
jogurteq
Posty: 678
Rejestracja: 29 maja 2020, 20:12
Gramofon: Pioneer PL-50L II
Lokalizacja: Śląskie

Re: Nóżki do gramofonu.

#3

Post autor: jogurteq »

Oj, będę obniżał w sobotę te nózki docelowo to porobię fotki ;). Nóżki są z pełnego aluminium ;).
Pioneer PL-50L II - Kenwood KA-9150 - Kenwood KT-7550 - Sansui A-80 - Onkyo TX-NR686 - Klipsch RP-8000F - RP-500C - RP-400M - Klipsch R-115SW - Bang&Olufsen S60 - Philips CD473 - Chromecast Audio (2015)
Awatar użytkownika
mrcnoos
Posty: 3758
Rejestracja: 26 gru 2018, 08:40
Gramofon: Składak
Lokalizacja: pomorskie

Re: Nóżki do gramofonu.

#4

Post autor: mrcnoos »

Sztywne czy z amortyzacją?
Awatar użytkownika
jogurteq
Posty: 678
Rejestracja: 29 maja 2020, 20:12
Gramofon: Pioneer PL-50L II
Lokalizacja: Śląskie

Re: Nóżki do gramofonu.

#5

Post autor: jogurteq »

Sztywne na razie. Ze względu na uciążliwe mocowanie. W głowie mam kilka pomysłów jak zrobić zawieszenie dla niego. Ale same nóżki dały taki efekt że mogę głośniej słuchać bez opadania w drgania gramofonu, które prowadziło do "budzenia".
Pioneer PL-50L II - Kenwood KA-9150 - Kenwood KT-7550 - Sansui A-80 - Onkyo TX-NR686 - Klipsch RP-8000F - RP-500C - RP-400M - Klipsch R-115SW - Bang&Olufsen S60 - Philips CD473 - Chromecast Audio (2015)
Awatar użytkownika
jogurteq
Posty: 678
Rejestracja: 29 maja 2020, 20:12
Gramofon: Pioneer PL-50L II
Lokalizacja: Śląskie

Re: Nóżki do gramofonu.

#6

Post autor: jogurteq »

Projekt bardzo prosty. Akai cierpiał na brak nóżek, także postanowiłem w pierwszej kolejności zafundować mu proste nóżki z aluminium. Suwmiarka w dłoń - z pomiarów doszedłem do wniosku, aby posiadały wymiary: 40mm średnicy i 30mm wysokości.
Od strony gramofonu gwint po środku nóżki na śrubę M4 ( niestety fabryczne mocowanie jest zbyt wąskie, aby zastosować większą śrubę ).

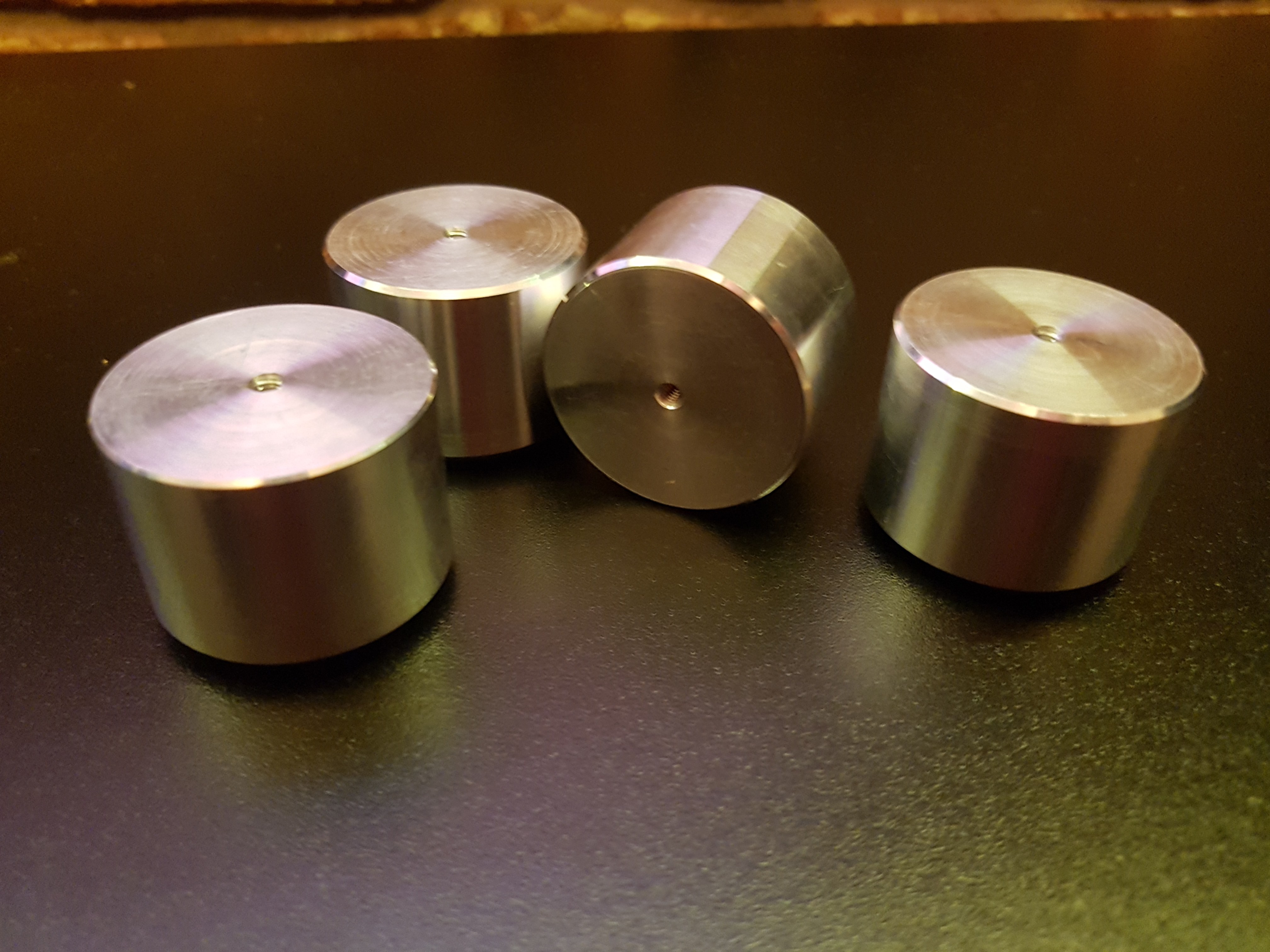

Nóżki wykonane na CNC z aluminium.
Nóżki wykonane na CNC z aluminium.

Zabieramy się do drobnej modyfikacji oryginalnych mocowań.
Standardowo do obrócenia gramofonu wyciągamy wszystko co może wypaść ;) .
Slipmata -> ( w tym przypadku ) pasek -> talerz -> HS do odciążenia ramienia ( zabezpieczamy ramię by nie latało ) -> krążek do singla -> upewniamy się, że nic nie odpadnie, spadnie.

Polecam ściągnąć pokrywę i zastosować klocki z filcem, ja jako, że szukam pokrywy bo mam pękniętą zastosowałem paski z dętki, aby nie porysować plinty, a pokrywa posłużyła za stojak :mrgreen: . W innym przypadku nie polecam! :naughty:

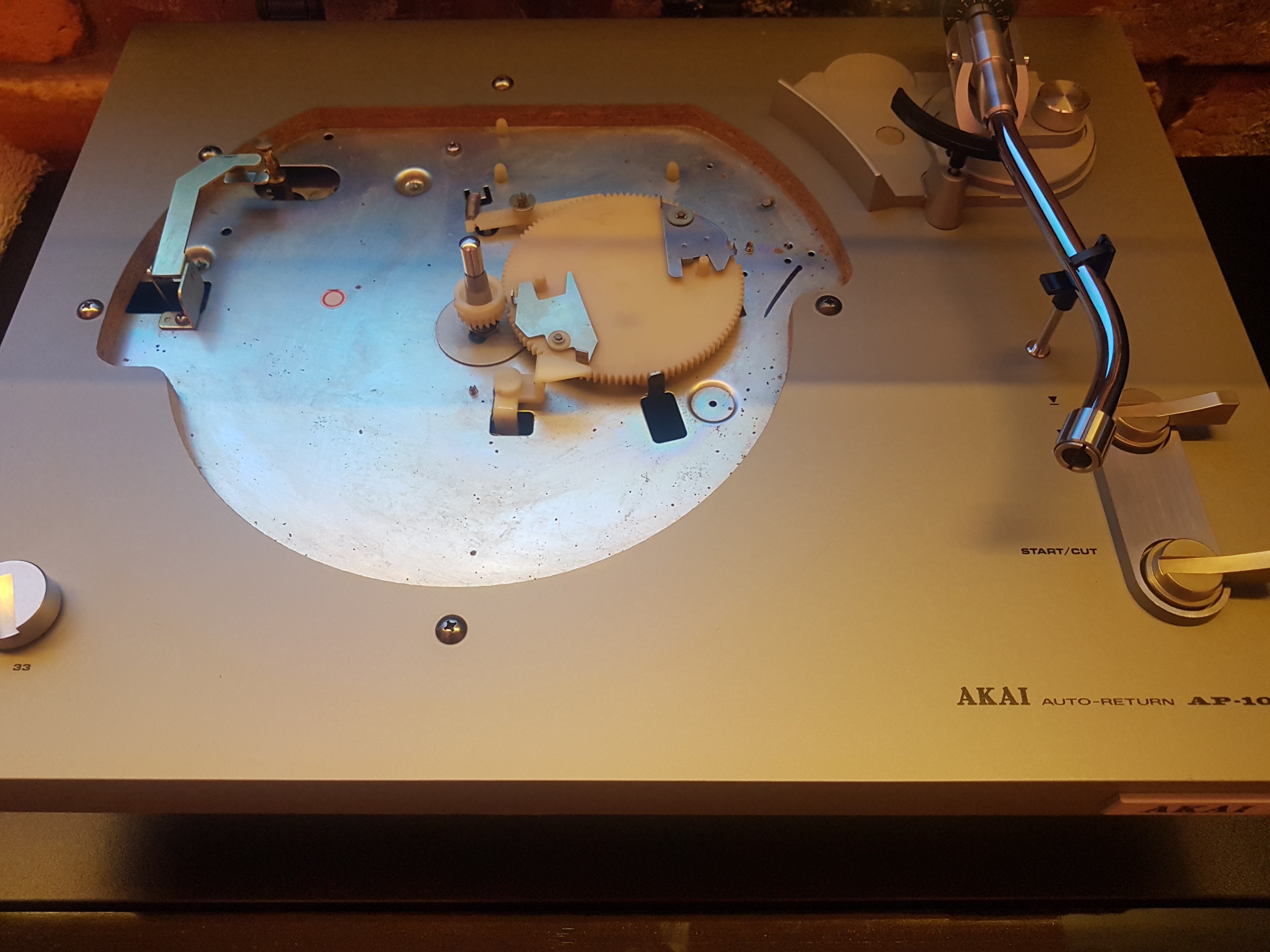

Gramofon przygotowany do obrotu.
Gramofon przygotowany do obrotu.

Obracamy! Proszę pamiętać, aby wypiąć gramofon z sieci! :)

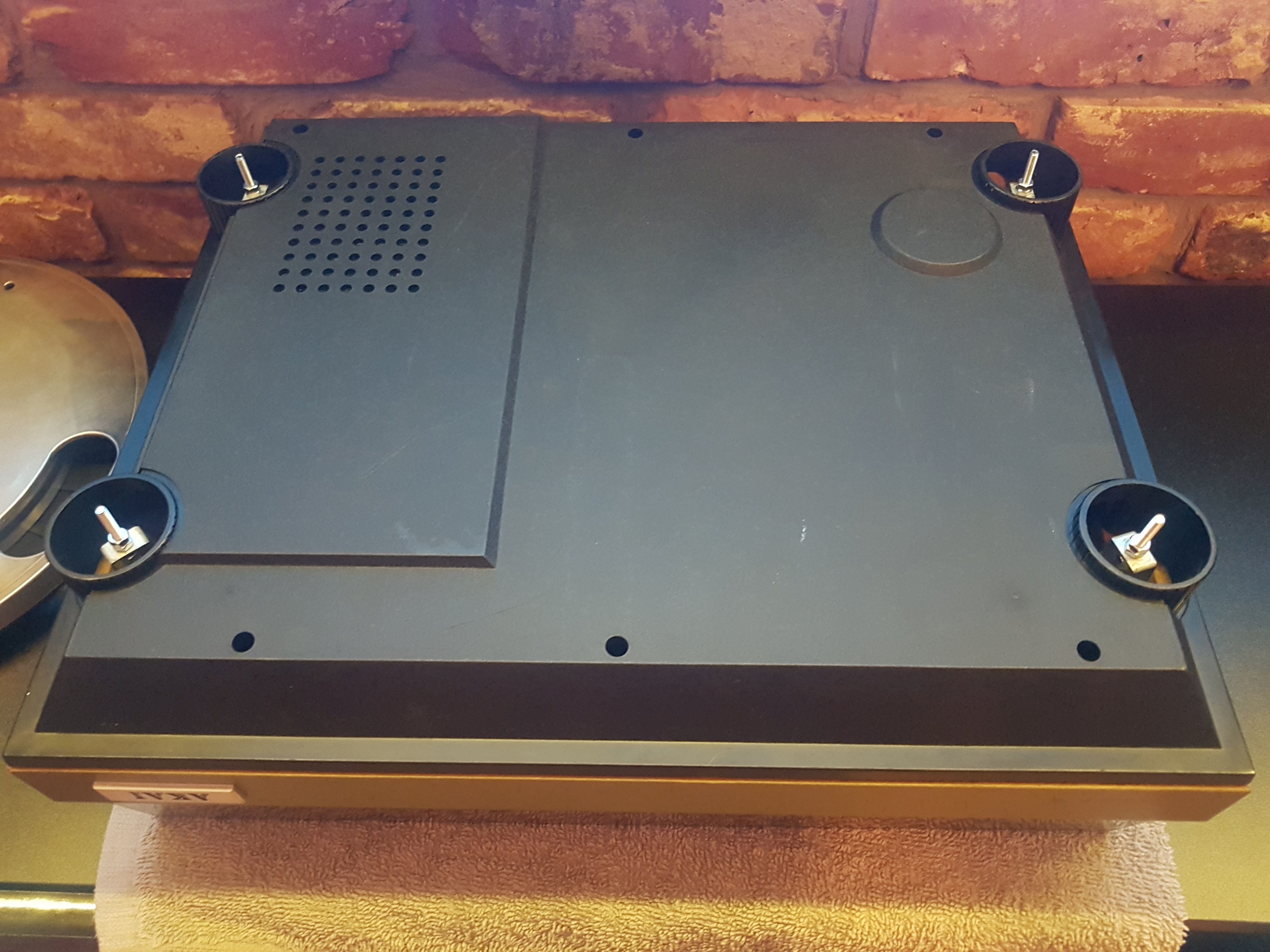

Na powyższym zdjęciu widać już śruby, ale za długie.
Na powyższym zdjęciu widać już śruby, ale za długie.

W tym przypadku mamy 10 śrub do odkręcenia "spodni" pacjenta.

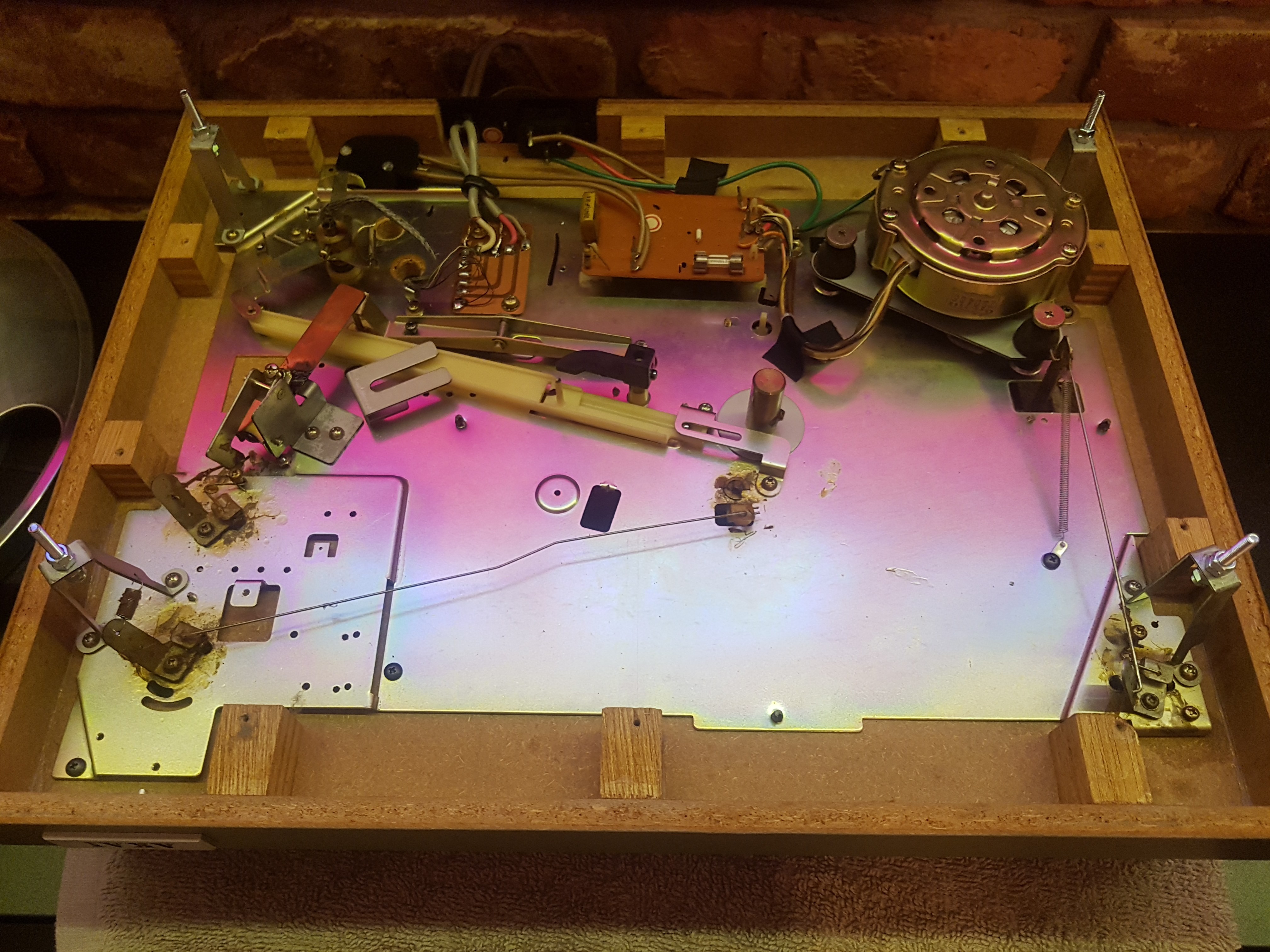

Po ściągnięciu spodni ukazuje się wnętrze.
Po ściągnięciu spodni ukazuje się wnętrze.

Uprzedzając fakty 8-) .
- wiem, że smary są do wymiany,
- tak wiem, że nadaje się do lekkiego czyszczenia.
Natomiast wszystko jest sprawne - winda miękko opada, powrót ramienia poprawny i płynny, dlatego odkładam to na inny czas ;) .

Wracając do tematu, następny krok jest wykręcenie oryginalnych mocowań.
3 z 4 przypadków odkręcamy 2 śrubki i mocowanie w ręce.
Natomiast jeden posiada zapiętą sprężynkę, którą należy delikatnie wypiąć.
Polecam robić to po jednej nóżce, aby się nie pomyliły.

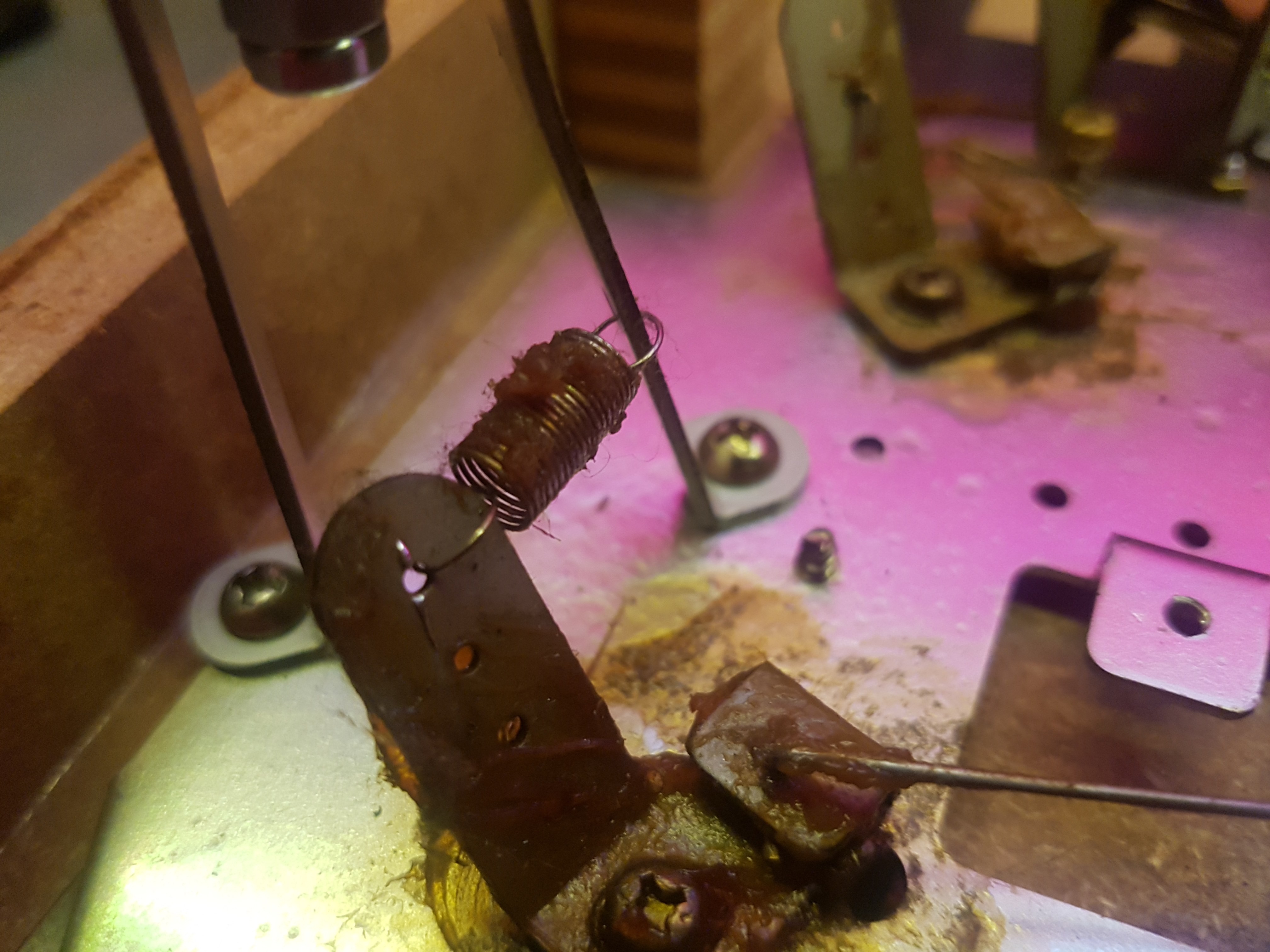

Sprężynka do odczepienia.
Sprężynka do odczepienia.

Po wykręceniu nóżek fabryczną dziurkę na wkręt rozwiercamy wiertłem 4 mm do metalu.

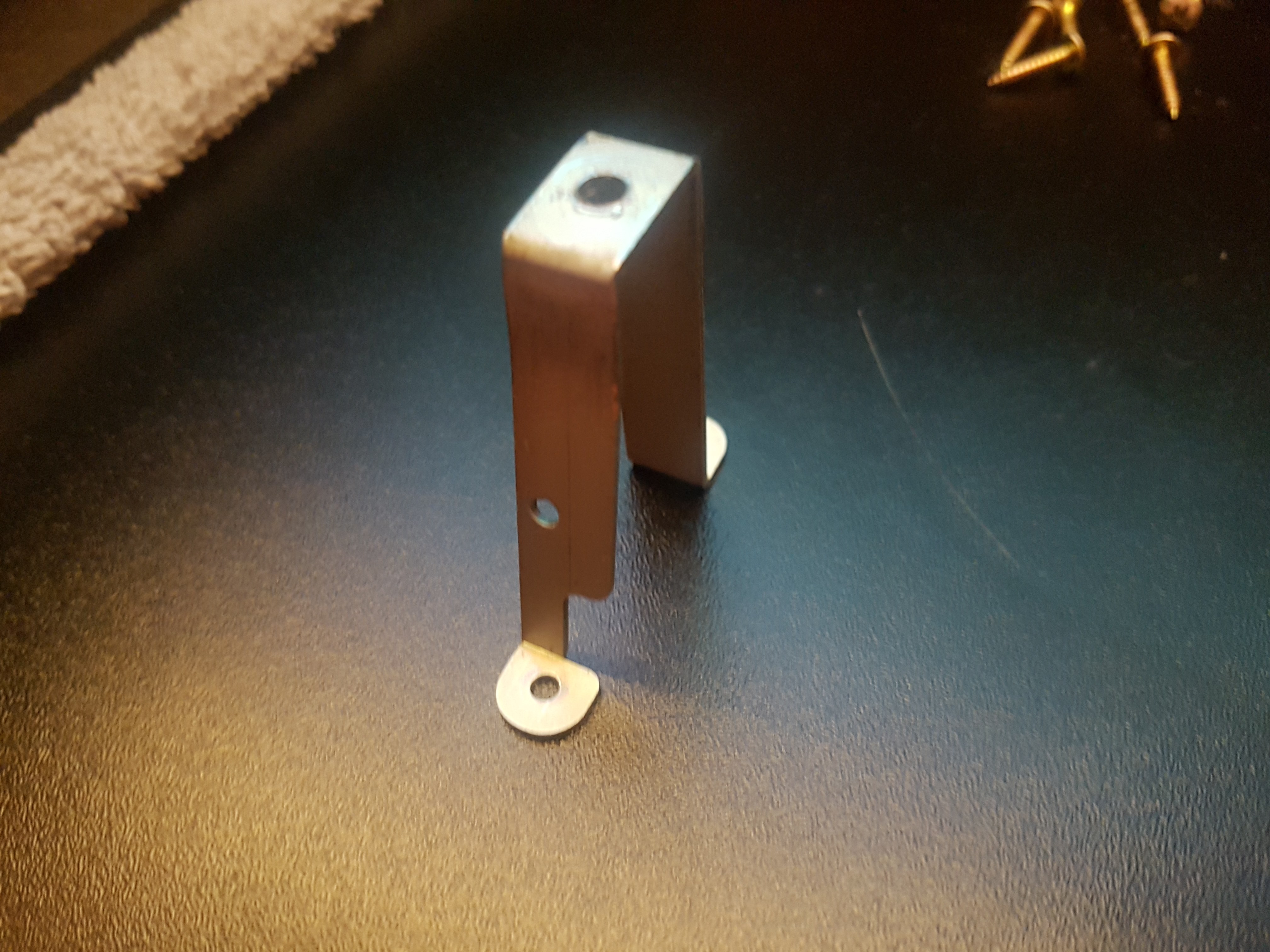

Nóżka po rozwierceniu.
Nóżka po rozwierceniu.

Przez dziurkę śrubka 4x16mm (w moim przypadku), skręcamy nakrętką i kropelka kleju do gwintów na nakrętkę, aby ta się nie odkręciła przy regulacji nóżek.

Analogicznie w odwrotnej kolejności skręcamy nasz gramofon.
I wkręcamy nóżki.

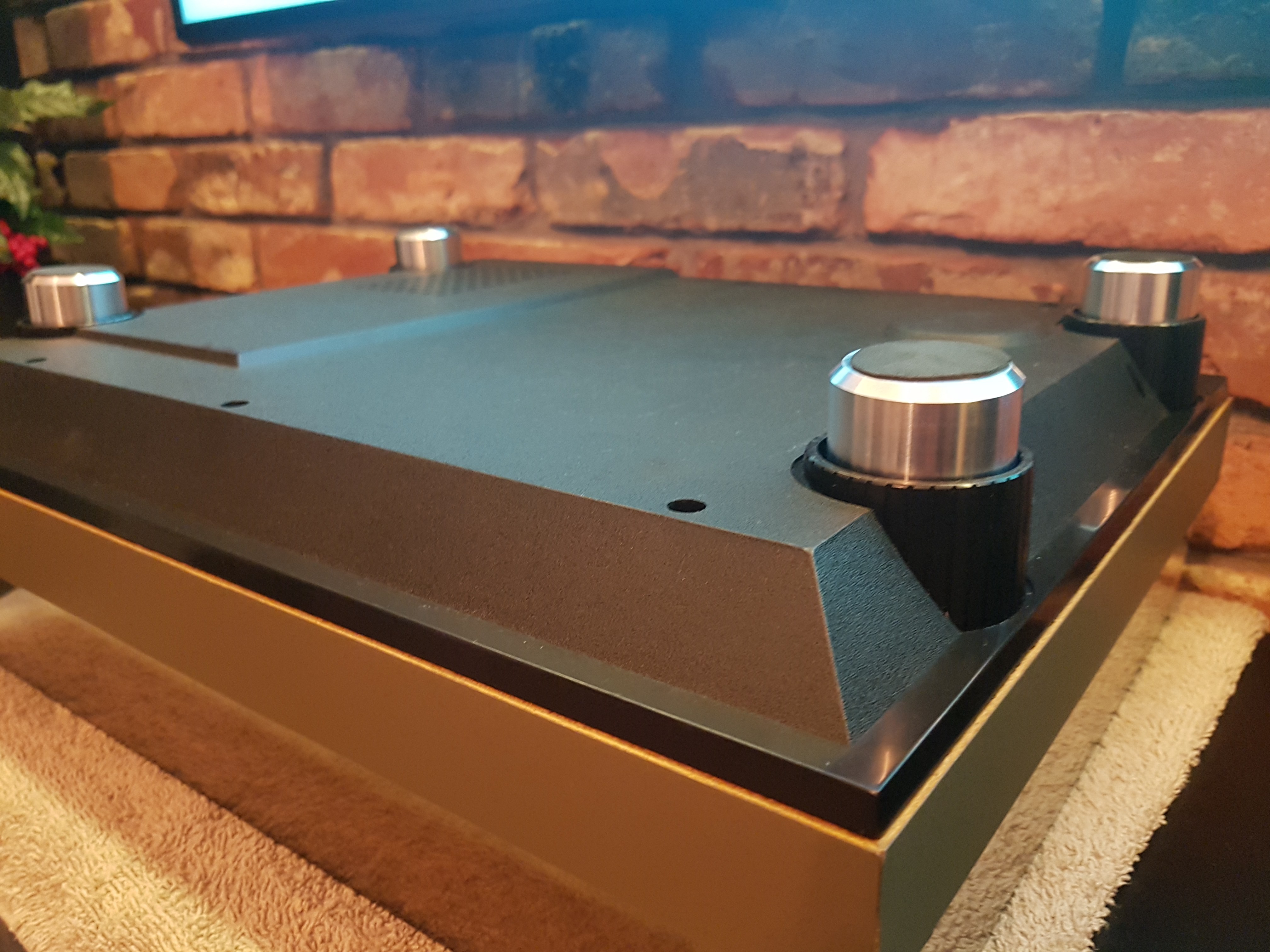

Obracamy na nowe nogi :D .

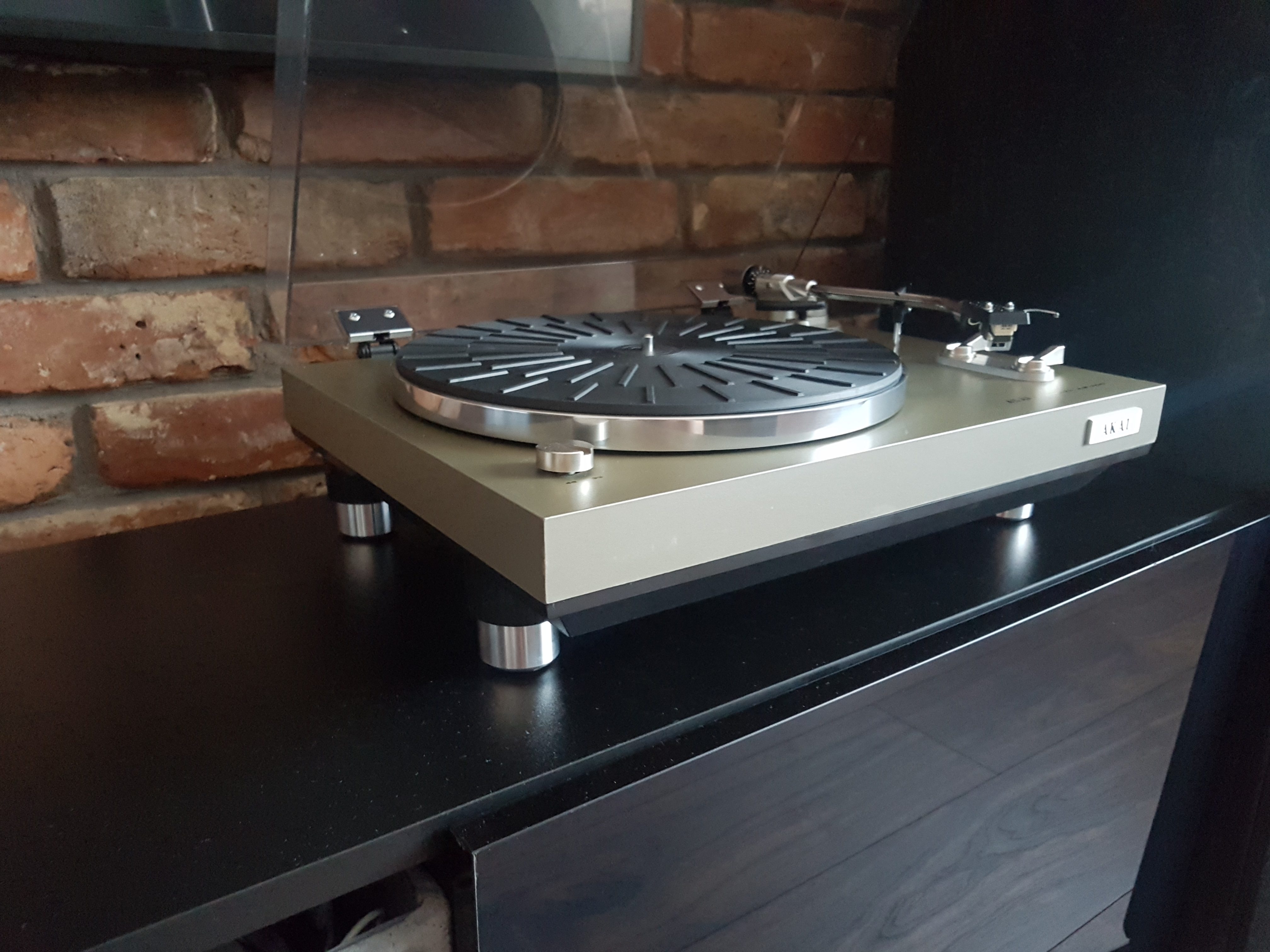

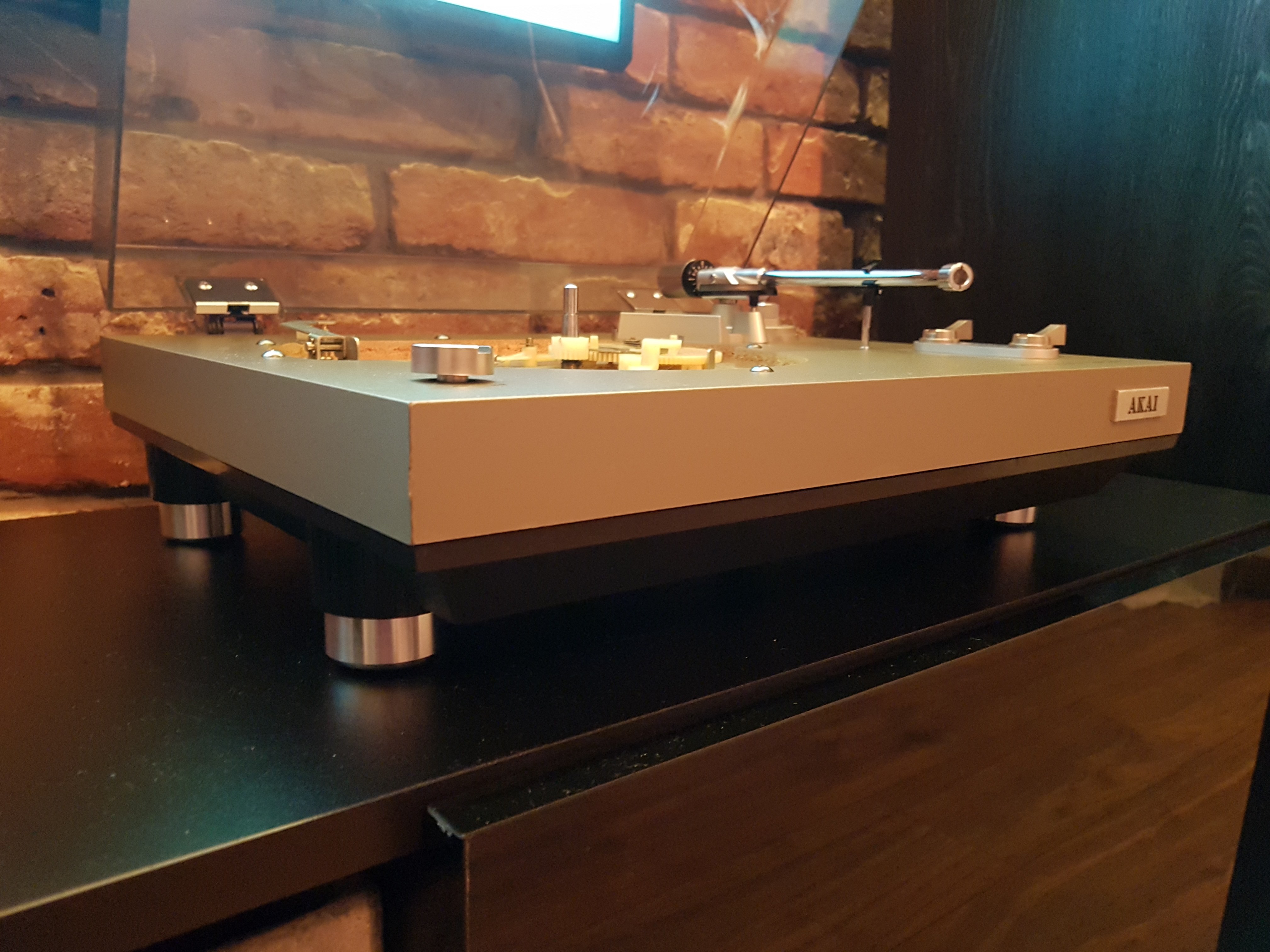

Od razu lepiej się to prezentuje!
Od razu lepiej się to prezentuje!

Zakładamy zdjęte podzespoły z początku operacji. Waserwoga w dłoń! I kręcimy nóżkami :).


Wyważanie gramofonu.
Wyważanie gramofonu.


Po chwilowej zabawie mamy wypoziomowany gramofon.

Mała poziomica kempingowa ( jakby ktoś pytał :) ).
Mała poziomica kempingowa ( jakby ktoś pytał :) ).

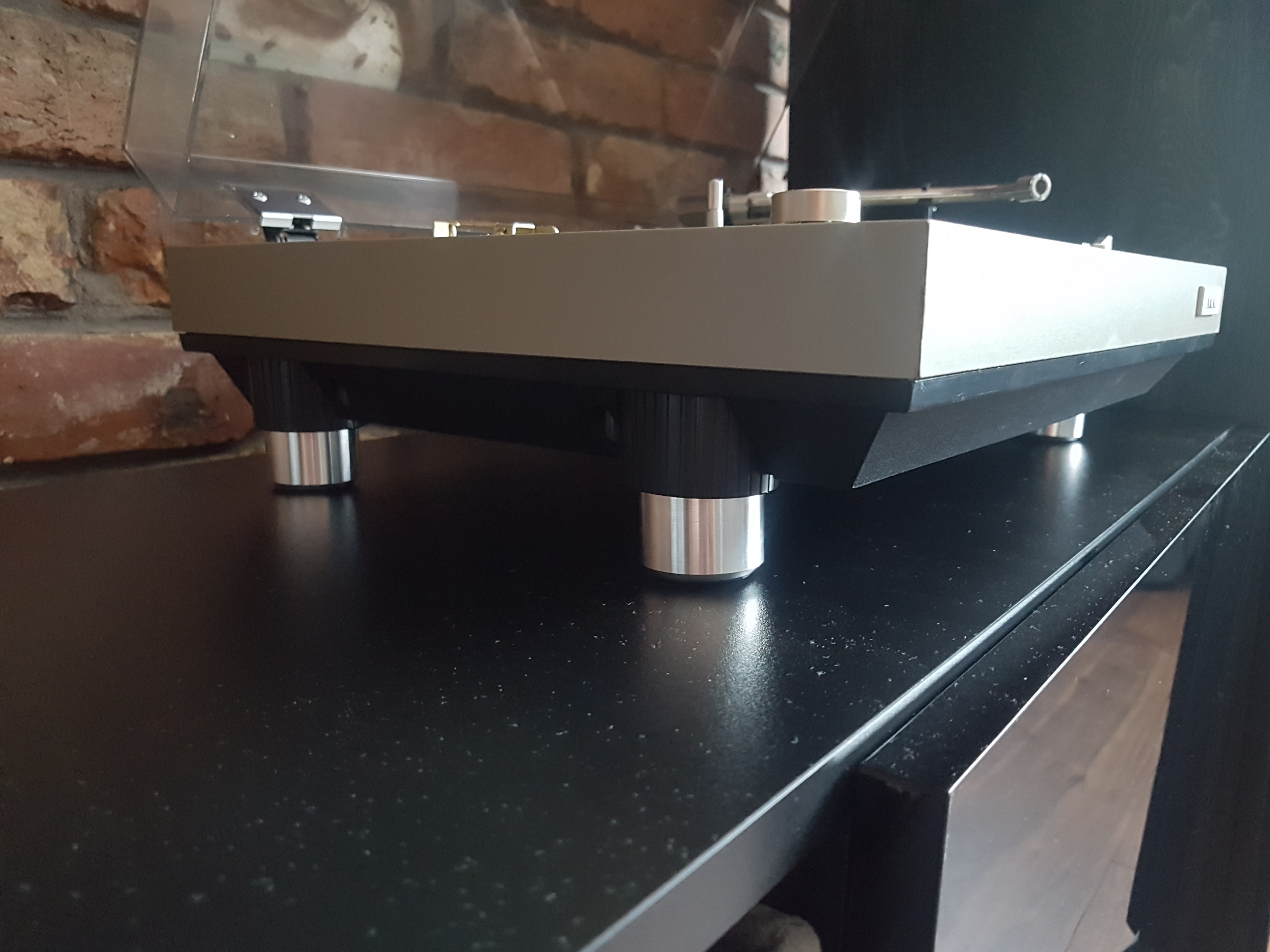

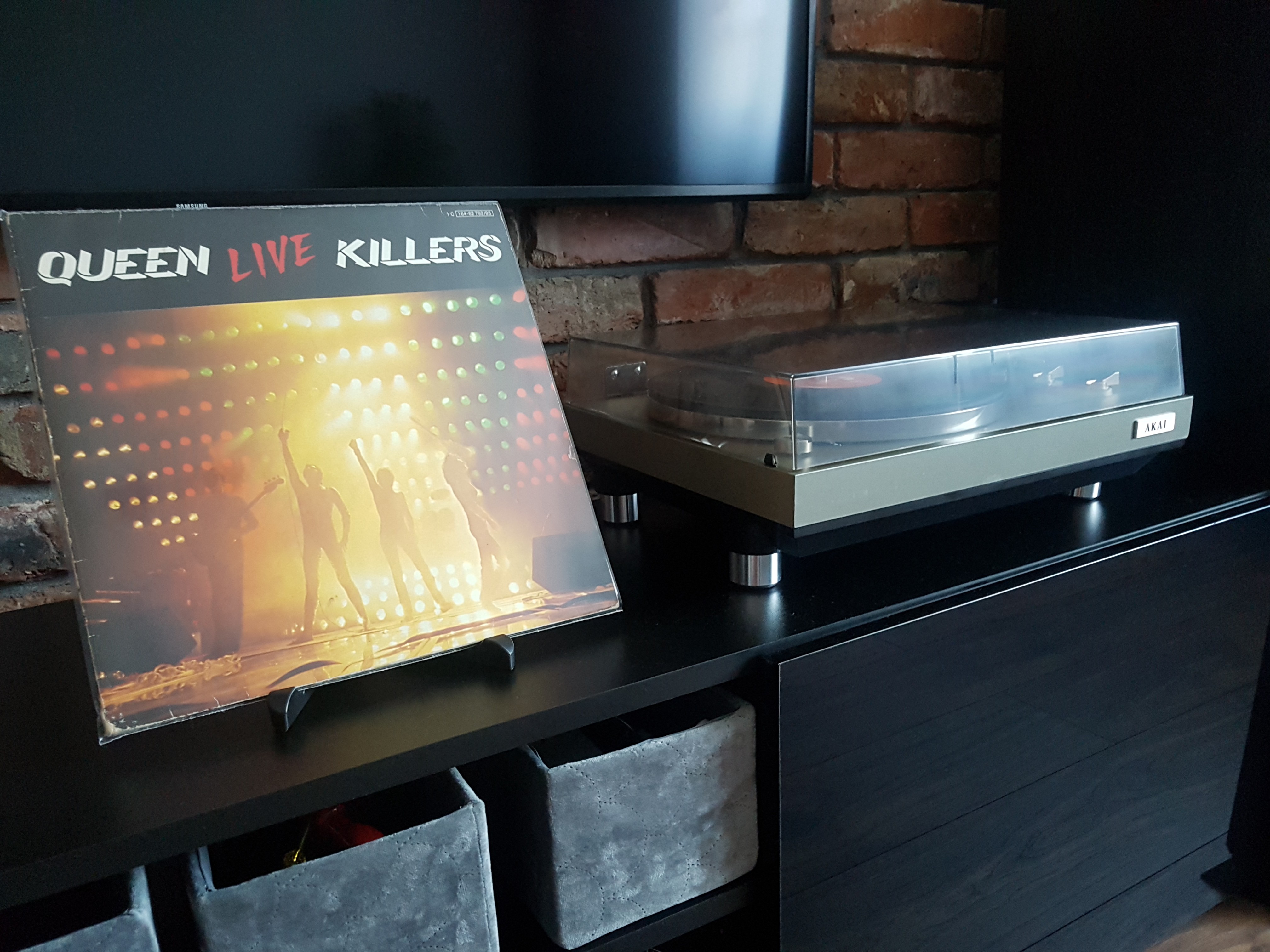

I finisz! Jestem bardzo zadowolony z efektu.


Z tejże prostej operacji wynikły plusy, a mianowicie:

- możliwość wypoziomowania gramofonu,

- był temat o dokładnie tym egzemplarzu, po podkręceniu głośności był brum, polecano wymienić kable, natomiast rozwiązaniem okazało się postawienie Akai'a na nogi :), wcześniej stał na samych "portkach" ze zaklejonymi dziurami filcem.

Projekt prosty aczkolwiek dodał szyku.

W najbliższym czasie zabieram się za kable :).
Pioneer PL-50L II - Kenwood KA-9150 - Kenwood KT-7550 - Sansui A-80 - Onkyo TX-NR686 - Klipsch RP-8000F - RP-500C - RP-400M - Klipsch R-115SW - Bang&Olufsen S60 - Philips CD473 - Chromecast Audio (2015)
Awatar użytkownika
mrcnoos
Posty: 3758
Rejestracja: 26 gru 2018, 08:40
Gramofon: Składak
Lokalizacja: pomorskie

Re: Nóżki do gramofonu.

#7

Post autor: mrcnoos »

:handgestures-thumbupleft:
Awatar użytkownika
SimonTemplar
Posty: 3976
Rejestracja: 24 gru 2015, 14:28
Lokalizacja: UK

Re: Nóżki do gramofonu.

#8

Post autor: SimonTemplar »

:clap: :clap: :clap:
Awatar użytkownika
Myszor
Posty: 10428
Rejestracja: 30 paź 2014, 18:44
Gramofon: Składak
Lokalizacja: Wrocław

Re: Nóżki do gramofonu.

#9

Post autor: Myszor »

Wyglądają ładnie ale zadaniem nóżek jest też tłumienie drgań a tu brakuje elementu tłumiącego np. sorbethanu.
https://youtu.be/P5_LMKJMSwA
Awatar użytkownika
jogurteq
Posty: 678
Rejestracja: 29 maja 2020, 20:12
Gramofon: Pioneer PL-50L II
Lokalizacja: Śląskie

Re: Nóżki do gramofonu.

#10

Post autor: jogurteq »

Myszor pisze:
30 lip 2020, 11:31
Wyglądają ładnie ale zadaniem nóżek jest też tłumienie drgań a tu brakuje elementu tłumiącego np. sorbethanu.
https://youtu.be/P5_LMKJMSwA
Znam ten projekt. Wykonane nóżki przeze mnie wyeliminowały buczenie występujące wcześniej. Mam już projekt nóżek amortyzowanych. Ale one wyladują w Adamie. Będzie to mój projekt na odrestaurowanie gramofonu. Także postaram się udokumentować pracę. Ale to niestety musi poczekać. A w najbliższych dniach zjadą mi miękkie podkładki pod nóżki. One także powinny poprawić amortyzację drgań. A już jestem bardzo zadowolony gdyż poprawa jest o 15-20 db w zależności od płyty i gatunku muzycznego.
Pioneer PL-50L II - Kenwood KA-9150 - Kenwood KT-7550 - Sansui A-80 - Onkyo TX-NR686 - Klipsch RP-8000F - RP-500C - RP-400M - Klipsch R-115SW - Bang&Olufsen S60 - Philips CD473 - Chromecast Audio (2015)
Awatar użytkownika
Bacek
Posty: 2572
Rejestracja: 04 gru 2013, 22:06
Gramofon: Kenwood L-07D
Lokalizacja: Poznań

Re: Nóżki do gramofonu.

#11

Post autor: Bacek »

U mnie w domu poniewierały się dwie płyty granitowe po starych głośnikach. Wizualnie trochę za małe tak o 2cm w każdą stronę ale gramofon stoi stabilnie. Pod spód wrzuciłem cztery miękkie piłki od squasha. Efekt pomiarowy przy głośniejszym słuchaniu zauważalny.
Ale raczej tak nie zostawię bo piłki wyciągają olej z mebla na którym stoi. Także pewnie jakieś podstawki pod nie wrzucę. Coś w tym stylu w przekroju. W górnej części można jeszcze osadzić śrubę do regulacji.
W każdym razie nawet teraz sztywny SL1210 zaczął się zachowywać jak miękko zawieszone Thorensy.
Klipsch LaScala i analogowo cyfrowa herezja.
Awatar użytkownika
Myszor
Posty: 10428
Rejestracja: 30 paź 2014, 18:44
Gramofon: Składak
Lokalizacja: Wrocław

Re: Nóżki do gramofonu.

#12

Post autor: Myszor »

Mam takie poduszeczki sorbethanowe jakby komuś były potrzebne.
https://www.ebay.com/itm/4-X-SORBOTHANE ... SwuhhXXLZB
Awatar użytkownika
jogurteq
Posty: 678
Rejestracja: 29 maja 2020, 20:12
Gramofon: Pioneer PL-50L II
Lokalizacja: Śląskie

Re: Nóżki do gramofonu.

#13

Post autor: jogurteq »

Myszor pisze:
30 lip 2020, 13:18
Mam takie poduszeczki sorbethanowe jakby komuś były potrzebne.
https://www.ebay.com/itm/4-X-SORBOTHANE ... SwuhhXXLZB
No właśnie takie Mam w koszyku haha :lol: .
