SUT by-pass

[mcemsi]

Celem poeksperymentowania naszła mnie myśl na taki domowy gadżet :

Nie mam SUT-a z przełącznikiem bypass a chcę na szybko uszami porównywać różnice więc na tzw kolanie i za tzw grosze dokonałem sobie czegoś takiego :

Obudowa LIS-POL Z5A , koszt piątka

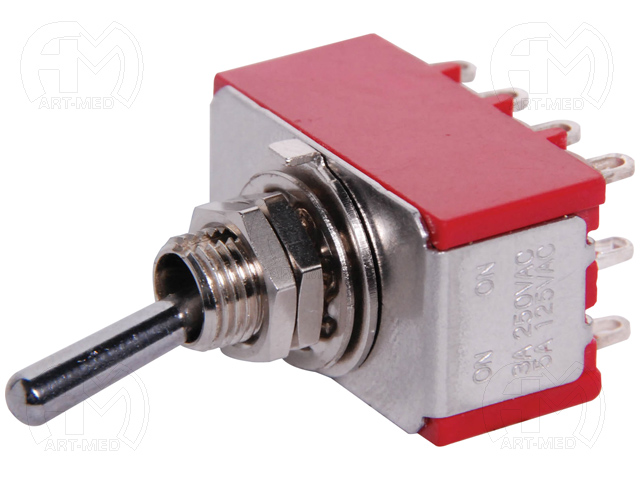

Przełacznik T80T8401 , koszt piątka

(Na początku zastosowałem przełacznik ON-ON 6 pin ale dopiero potem zczaiłem , że SUT to przecież nie plusy i wspólna masa. Zwierając mase zwieramy wszystko.
Dopiero ten przełącznik 12-pin załatwił sprawę gdzie każdy sygnałek idzie swoją drogą)

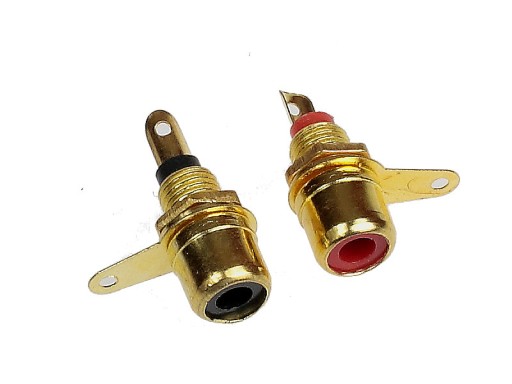

Gniazda RCA 2 szt. , koszt łączny 3 złotówki

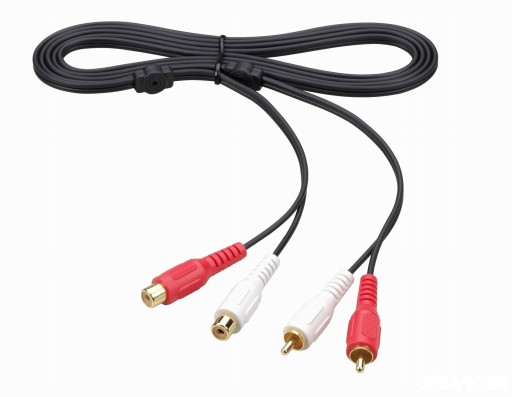

Przedłużacz RCA do końcówek We/Wy i do pocięcia , koszt znowu piątka

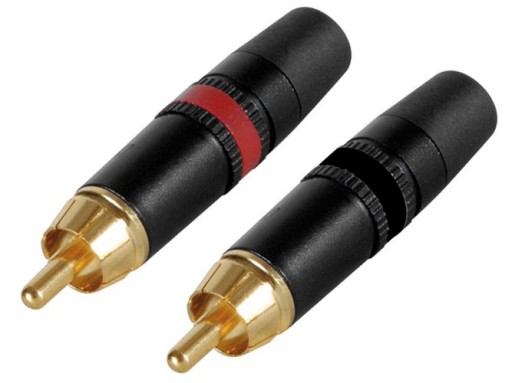

Ponadto jeszcze wtyki wyjściowe Rean (niby Neutrik) , dawny zapas kupiony wieki temu , kilka złotówek za sztukę

Do tego wszystkiego element zasadniczy czyli SUTy Ortofon T-5 , koszt bywa różny

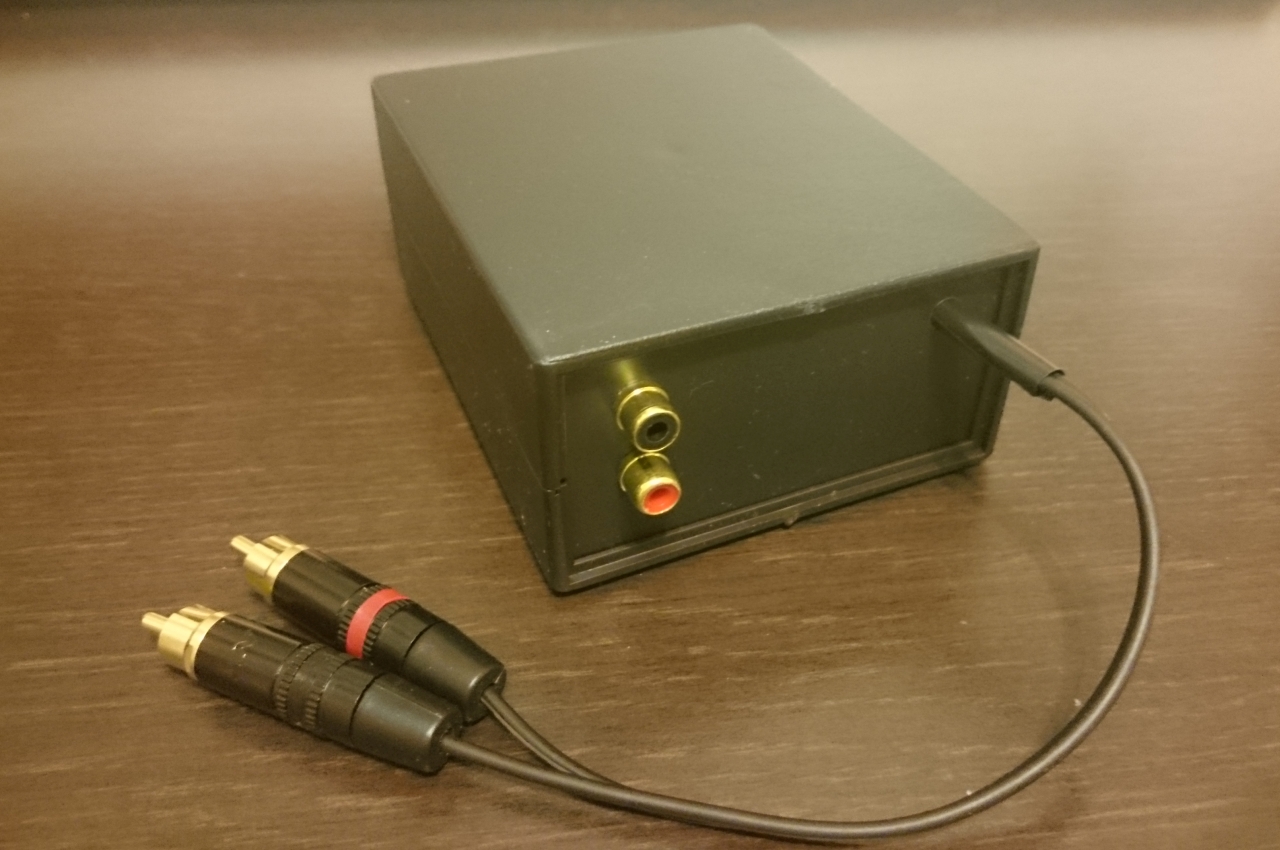

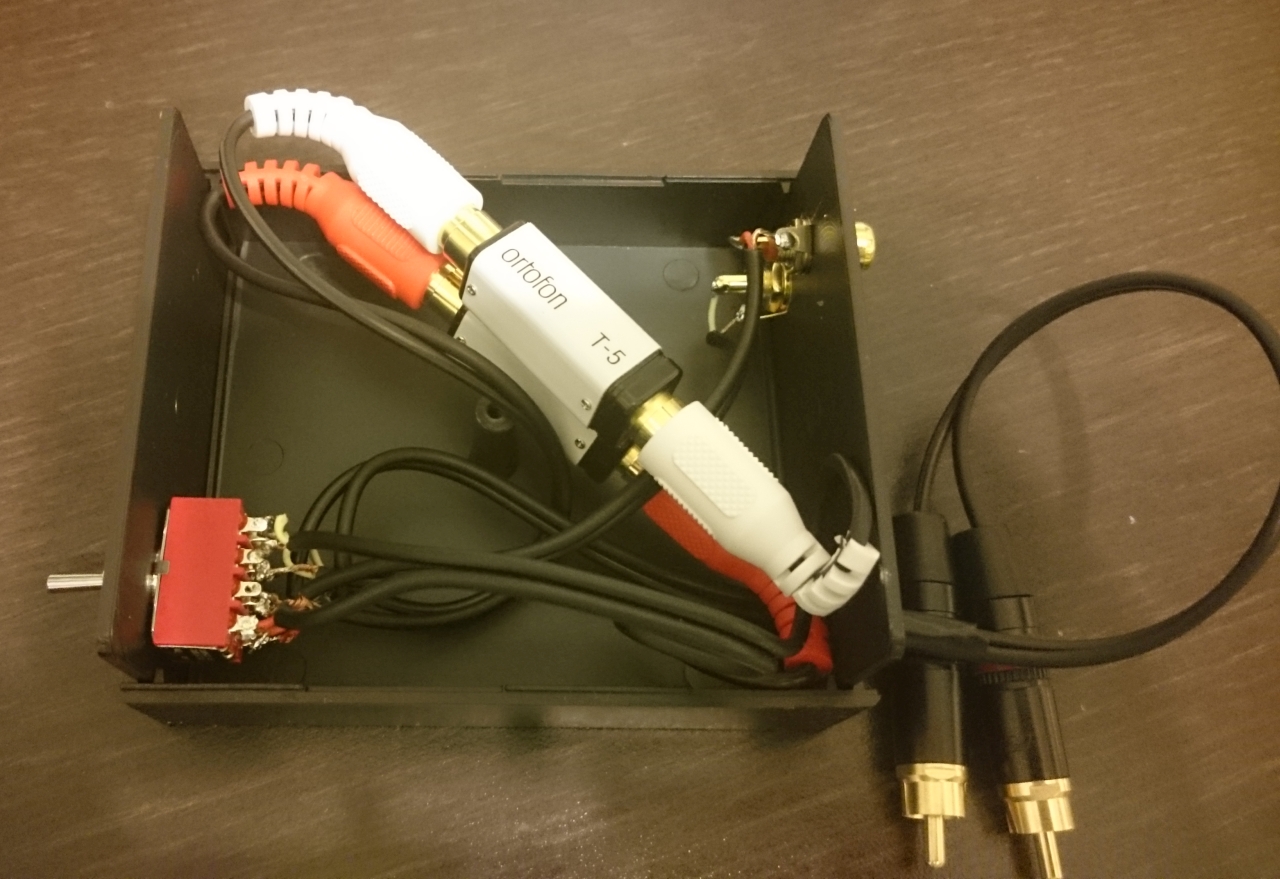

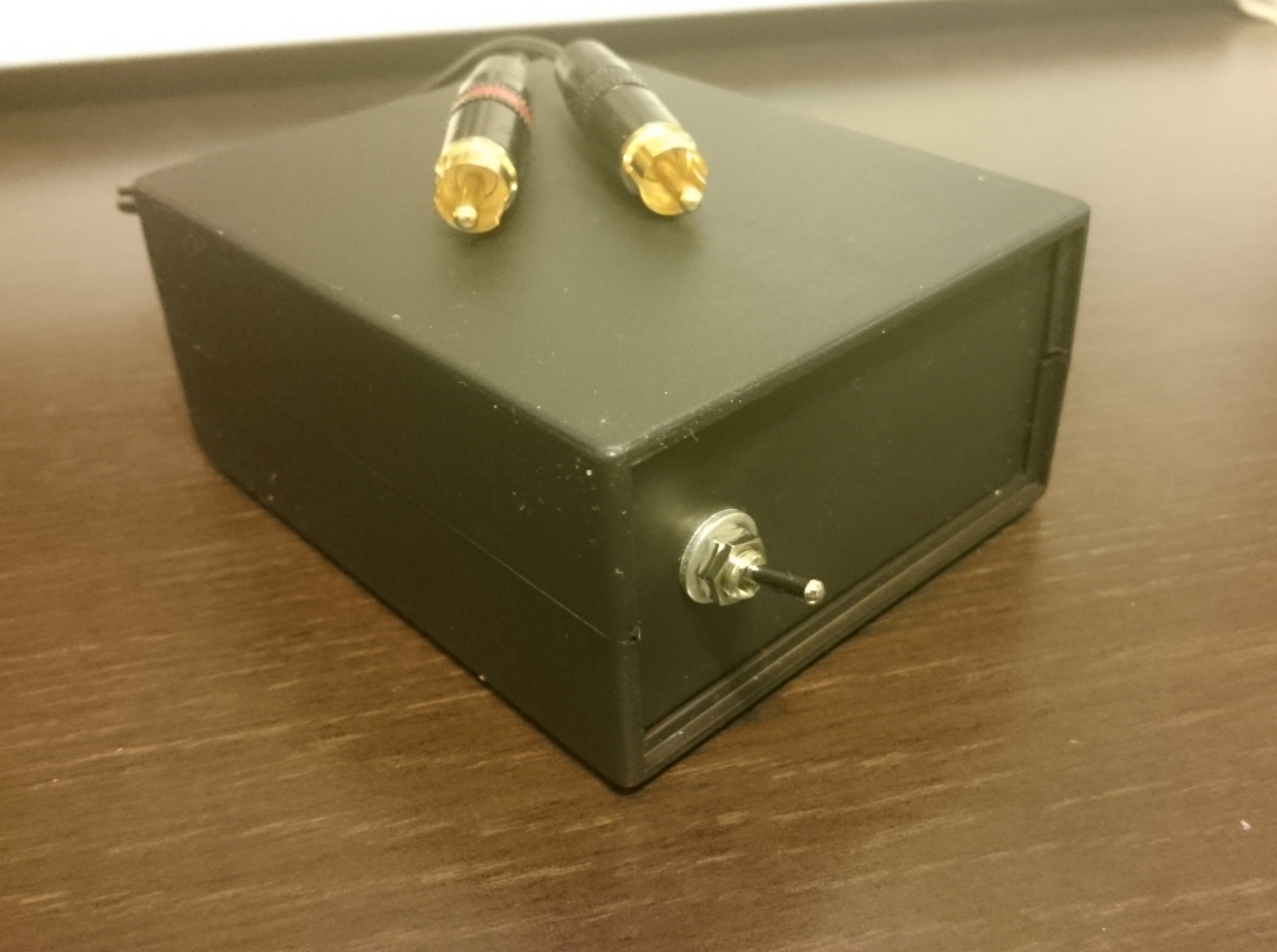

Finalnie produkt alpha :

Działa jak powinien bez brumu itp efektów i chyba o to chodzi.
Dziękuję za uwagę.

[Myszor]

Wszędzie wstawiłeś cenę. 1 złoty, 2 złote , 3 złote itd.
Ale przy ortofonach t5 nic nie wstawiłeś.
4 złote zgaduję ?

[mcemsi]

Z deczka więcej ale w normie. Upolowałem w grudniu zeszłego roku na dba.dk za jakieś w przeliczeniu 230 PLN z wysyłką w cenie. Myśle , ze to dobra cena.

[Regsoft]

Myśle , ze to dobra cena.

Znakomita

[darkman]

4 złote zgaduję ?

Prawie; ale prawie robi różnicę

chcę na szybko uszami porównywać różnice więc

No spoko przełącznik. 230~ to darmo.
Rozumiem Marek, że chcesz się dowiedzieć czy różnica jest
a.)kolosalna czy
b.)bardzo kolosalna.
, Podpowiem z autopsji: b.)

[Myszor]

A bo mnie śmieszy takie wypisywanie że kabel kosztował tyle co parówki przy sprzęcie za parę stówek.

[mcemsi]

b.)

Hmm ....

Na moje uszy... być może nie złote....jest delikatna ale chyba na plus Step-Upa.

DL-103R na LARze z T5 przy mininalmym wzmocnieniu (oczywiście na 47k) poziom głośności ma wręcz identyczny z LARem bez T5 ale ustawionym max 66dB. Fajnie się to równo zgrało.
Na plus w tym zestawieniu jest jak wyżej wspomniałem chyba nieco cieplejsze brzmienie całości z SUTem - nieduże ale zauważalne. Narazie tak gram.

Ortofon Quintet Blue odpada do T5 - te 26dB jest już za mocno - jest ryk i lekki ale denerwujący przester, spróbuję Quinteta z Audio-Technicą AT630 w wolnej chwili.

[mcemsi]

A bo mnie śmieszy takie wypisywanie że kabel kosztował tyle co parówki przy sprzęcie za parę stówek.

Potraktujmy ten temat bez jakiejś większej powagi i wybitnej audiofilskości. To luźna ciekawostka w szybkim zamyśle miała tylko być.

[darkman]

No mnie też trochę, ale to prototyp, jak emsiemu przypasuje to da zapewne komponenty słusznej jakości i wtedy nie ma po taniości, bo byle jakie to ograniczenie dla całości czyli od sasa do lasa: od wkładki po sut.

jest delikatna ale chyba na plus Step-Upa.

Ja ma T10 (to jest chyba 2x większa przekładnia, zdaje się) i już bez sut nie słucham. Różnic a w moim torze jest absolutna pod względem jakości brzmienia, choć absolut podobno nie istnieje. Co do głośności to jw, zależy ustawień. U mnie głośność mam na więcej niż CD i tuner radiowy. z tego powodu m.in. mój tor jest głośniejszy niż "z CD jako źródło".

bez jakiejś większej powagi i wybitnej audiofilskości

No pewnie, tak sobie bajamy. Loozik.

[mcemsi]

przypasuje to da zapewne komponenty słusznej jakości i wtedy nie ma po taniości

Być może , zobaczy się w czasie. Jasne - można dać lepsze przewody i gniazda RCA - z tym żaden problem, choć czy ja wiem czy warto? Czy będzie różnica...nie wiem.
Ale przełącznika takiego w wersji "audiofilskiej" to chyba nie znajdę.

Ja ma T10 (to jest chyba 2x większa przekładnia, zdaje się)

Ten ze stopki ? HA-T10 ? - to klon T5 . Bliźniacze urządzonko.

[darkman]

Empire ET-1, to wszystko są klony Orto.

[mcemsi]

Tak jest , ci trzej ( Sony , Ortofon , Empire) zawodnicy to dokładnie to samo

[wydra]

Ja moze z innej beczki, Te suty to zwykle trafa audio z przekładnia do wkladek MC i podłącza się je zapewne do pre z wejsciem MM no a co z obciązeniem? przeciez tez jest transformowane prawda? I pewnie jest to dobrane pod 47k nie?

[Myszor]

Ja moze z innej beczki, Te suty to zwykle trafa audio z przekładnia do wkladek MC i podłącza się je zapewne do pre z wejsciem MM no a co z obciązeniem? przeciez tez jest transformowane prawda? I pewnie jest to dobrane pod 47k nie?

Też o tym myślałem. Co daje bypass jeśli trza przełączyć pre z MM na MC ?

[darkman]

kolego Wydra To zwykłe Step-up. Macie ze szwagrem nowy temat do rozkminienia.

przekładnia do wkladek MC i podłącza się je zapewne do pre z wejsciem MM

Ano. Zapewne.
